矿山贯通测量技术设计
煤矿井下巷道贯通测量工作技术方法
煤矿井下巷道贯通测量工作技术方法摘要：通过把贯通进度和测量任务图表形式更直观地表现出来，进行任务分解，制定工作目标，责任到人，逐周逐月落实，使各项测量任务得以顺利落实，提高参加贯通测量人员的责任心和积极性。
在重要贯通工程中，采取签定贯通目标责任状，进行风险抵押，对于重要贯通工程的完成起到了有效的推动作用。
此贯通测量工作方法，在近几年全矿井每一项工程贯通中得到有效的检验，确保了每一项工程都得到了顺利贯通。
关键词：煤矿；井下；巷道；贯通测量前言：煤矿井下测量工作是井工煤矿生产过程中必不可少的一个重要工作，而且井下巷道纵横交错，贯通测量更是重中之重。
为了按设计施工，井下准确标定施工要素，才能实现安全生产，防止误透事情发生。
贯通测量是煤矿井下测量工作中的重要组成部分，在井下生产作业中离不开测量工作。
只有准确的测量工作才能指导井下生产，实现平面控制。
井下掘进工作面采用相向工作面掘进巷道，或一个巷道按设计要求掘进到一定地点与另一个巷道相遇这就是贯通测量。
常见巷道贯通有二种情况：两水平巷道之间的贯通；平巷和斜巷之间的贯通。
用贯通的方法掘进巷道，可以加快巷道的掘进工期，因此，在我国的矿山和铁路施工中得到了广泛的应用一、影响贯通测量的各项误差及对策1提高贯通测量精度的各项对策为提高贯通测量精度，对贯通导线由不同人员在不同时间段独立观测2次；增加水平角观测次数；尽可能的采用长边导线，从而使导线平均边长得到120米以上，减少测站数，提高测角精度；要求两次测距加入各项改正后换算水平距离变成相对误差不大于1/8000，煤矿测量规程规定为1/6000，必须控制边长误差；对个别边长较短的测站及风速较快的巷道观测时，要设法提高仪器对中精度，必要时增加更多的测回数。
由于各种条件局限造成的测量误差是不可避免的，关键是把各项误差控制在允许范围内，相应地制定贯通测量技术措施。
2分析影响巷道贯通的重要方向导向层贯通，一般不需要给出巷道腰线，只控制巷道的中线即可，所以水平方向是贯通的重要方向，因此贯通测量工作主要是控制井下导线测量精度。
矿山贯通测量的工作方法
2 洞内控制网的布测
2. 1 平面控制 由于矿山巷 道断面较 小, 故洞内 一般布设 为等 边直 伸支导 线, 对 于等边 直伸 导线, 由 角 度 观测误 差所 引起 的导 线端 点横 向误差 公式 为
( 2- 1 ) 故, 井 下导线 边数的 设计值 为: ( 2- 2 ) s —导线边长 ; — 导线边数; ρ— 20 62 65 ″ 由于巷道 长度( ) 一定, 取 ＝ 7 ″[ 2 ] , 由( 2 - 2 ) 式可 计算 出洞 内控 制网 的边 数和边 长。 2. 2 高程控制 水准测量 的误差, 对 于巷道高程 贯通误差 的影 响, 可按下 式计算 ( 2- 6 ) L — 水准路 线的 全长 , 以 k m计 ;
3 贯通误差的估算
由 于导 线测 角误 差而 引起 的横 向贯 通误 差可 表示 为: ( 2 - 3) —导线 测角中误 差, 以 秒计; ∑ R2 x —测角 的各导线 点至贯通 面的垂直 距离的 平方和 ; 由 于导 线测 边误 差所 引起 的横 向贯 通误 差可 表示 为: ( 2 - 4) mι / L —导 线边 长相 对中误 差; ∑ d2 y —各导 线边在贯 通面上投 影长度平 方和; 可 以认 为导 线测 角和 量边 误差 对横 向贯 通误差 的影响 是独立 的, 则得 ( 2- 5) 如 , 则说
m Δ为 每 千米 水 准 测 量的 高 差 偶 然中 误 差, 按下式计 算[ 1] ( 2 - 7) Δ — 每 测 段 往 返 测高 差 不 符 值 , 以 mm 计; R — 测段长 度, 以千米计 ; n — 测段数 ; 由 于水准 路线的 长度( 巷道长 度) L 一定, 由( 2- 7 ) 、 ( 2 - 6 ) 式知, R 越 长, 越 小, 亦 越小 。故, 可试 着选 择测段 长度 , 由 此计 算出 , 直至 满足 ≤ ＝ 7 1 mm。
论矿山井下工程贯通和贯通测量
论矿山井下工程贯通和贯通测量发布时间：2022-12-15T05:46:05.395Z 来源：《中国建设信息化》2022年16期作者：敖兴礼[导读] 安全风险是制约各行业发展的重要因素，煤矿开采由于井下环境具有复杂多变的特点，敖兴礼云锡股份老厂分公司云南个旧 661000摘要：安全风险是制约各行业发展的重要因素，煤矿开采由于井下环境具有复杂多变的特点，所以在开采过程中会面临一定的安全风险，需要通过有效地计划确保井下工程开采的安全性。
本文对矿山井下工程贯通和贯通测量进行分析，以供参考。
关键词：矿山井下；工程贯通；贯通测量引言巷道贯通是指按照设计方案进行巷道掘进时，在特定的区域与另一条巷道贯通，要确保巷道掘进的终点是在预先设定的区域内，且巷道连通的路线和方法没有误差。
为保证山矿生产能力的稳定性和连续性，解决矿区通风问题，设置进回风立井以及安全出口，二号风井建设项目主要是两井间贯通，包括二号进风立井与回风立井的贯通和副立井与二号风井的贯通。
由于巷道贯通测量过程的复杂性，对测量数据的精度要求较高，且副立井与二号风井的贯通距离长，对技术的要求也比较高。
为确保顺利贯通，对山矿巷道贯通测量方案进行设计，确保巷道贯通的精度要求。
1矿山井下贯穿工程井田采矿的渗透意味着在地下空间实施采矿是整个建设项目中最复杂、最困难的建设项目，是目前建设最底层的污水处理项目。
在我国社会经济快速发展的背景下，各种社会发展对能源的需求不断增加，城市规划中地下空间和地下空间的使用日益增多，通道项目日益频繁，从而增加了道路建设中矿山下测量技术的需求。
矿山必须通过合理的科学穿透测量确保安全开采生产，从而提高矿山的生产力和经济性。
2采矿工程井下工程测量工作的优化内容2.1优化放样与贯通测量在具体进行井下工程的测量中，需要先对定线放样事项进行组织和确定，然后结合定线放样所获得的水准点跟中线对断面的中心的进行确定。
在挖掘断面的中心点时，需要通过一定的机械装置或者炸药来完成，在巷体成型后还要利用中线完成对断面的放样工作，最后进行衬砌施工的组织。
矿山测量第五章 贯通测量
图5-2（a）一井内的平巷和斜巷贯通
（2）两井之间的巷道贯通，见图5-2(b)
图5-2（b）两井间的巷道贯通
（3）立井贯通，见图5-2（c）
图5-2（c）两井间的巷道贯通
2、贯通巷道的误差种类 巷道贯通接合处的偏差值，可能发生在三个方向上：
（1）水平面内沿巷道中线方向上的长度偏差，这种偏差只对
对于立井贯通来说，影响贯通质量的是平面位置偏差，即 在水平面内上，下两段待贯通的井筒中心线之间的偏差（见 图5-5）。
图5-5 立井贯通偏差
三 、贯通测量工作的步骤及贯通测量设计书的编制
（一）贯通测量的工作步骤 （1）调查了解待贯通巷道的实际情况，根据贯通的容许偏差 ，选择合理的测量方案与测量方法。对重要的贯通工程，要编 制贯通测量设计书，进行贯通测量误差预计，以验证所选择的 测量方案，测量仪器和方法的合理性。 （2）依据选定的测量方案和方法，进行施测和计算，每一 施测和计算环节，均须有独立可靠的检核，并要将施测得实际 测量精度与原设计书中要求的精度进行比较。 （3）根据有关数据计算贯通巷道的标定几何要素，并实地 标定巷道的中线和腰线。 （4）根据掘进巷道的需要，及时延长巷道的中线和腰线， 定期进行检查测量和填图，并按照测量结果及时调整中线和腰 线。贯通测量导线的最后几个（不少于3个）测站点必须牢固埋 设。最后一次标定贯通方向时，两个相向工作面之间的距离不 小
三、 在两个已知点之间贯通平巷或斜巷
设要在主巷的A点与副巷的B点之间贯通二石门，即图5-8 中用虚线所表示的巷道。
图5-8 在主巷与副巷之间贯通二石门
其测量和计算工作如下： （1）根据设计，从井下某一条导线边开始，测设经纬仪导线
到待贯通巷道的两端，并进行井下高程测量，然后计算出CA，

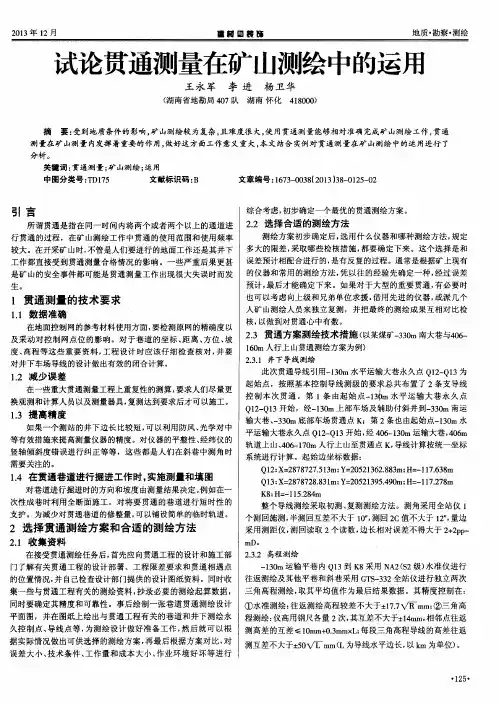

试论贯通测量在矿山测绘中的运用
输大巷 、 一 ３ ３ ０ ｍ底 部车场贯通点 Ｋ；第 ２条也 由起始点一 １ ３ ０ ｍ水
平运输大巷永久点 Ｑ１ ２ 一 Ｑ １ ３开始 ， 经４ ０ ６ — １ ３ ０ ｍ运输 大巷 ， ０６ ４ ｍ 轨道上 山、 ４ ０ ６ — １ ７ ０ ｍ人行上 山至贯通 点 Ｋ ， 导线计算按统一坐标 系统进行计算 。起始边坐标数据： Ｑ１ ２ ： ｘ ＝ ２ ８ ７ ８ ７ ２ ７ ． ５ １ ３ ｍ： Ｙ ＝ ２ ０ ５ ２ １ ３ ６ ２ ． ８ ８ ３ ｍ： Ｈ ＝ － Ｉ １ ７ ． ６ ３ ８ ｍ
测量在矿 山测量 内发挥 着重要 的作用 ， 做好这 方面工作意义重 大 ， 本 文结合 实例对贯通 测量在矿 山测绘 中的运用进行 了
关键词 ： 贯通测量； 矿 山测绘 ； 运用 中圈分类号 ： Ｔ Ｄ１ ７ ５ 文献标识码 ： Ｂ 文章编号 ： １ ６ ７ ３ — ０ ０ ３ ８ （ ２ ０ １ ３ ） ３ ８ — ０ １ ２ ５ — ０ ２
２ ０ １ ３年 ｌ ２月
■ 衙 目 蒜 持
地质・ 勘察 ・ 测绘
试论贯通测量在矿山测绘中的运用
王永军 李 进
（ 湖南省地勘局 ４ ０ ７队
杨卫华
４ １ ８ ０ ０ ０ ）
湖南 怀 化
摘
分析 。
要： 受到地质条件 的影 响， 矿 山测绘较 为复杂， 且难度很 大， 使 用贯通测量 能够相 对准确完成矿 山测绘工作 ， 贯通
对井下车场导线的设计做出有效 的闭合计算 。
２ ． ３ ． １井 下导线测绘 此次贯通导线引用一 １ ３ ０ ｍ水平运输大巷永久点 Ｑ１ ２ 一 Ｑ １ ３为
１ ． ２ 减少 误 差
在一些重大贯通测量工程上重复性的测算， 要求人们尽量更 换观 测和 计算人员以及测量器具 ， 复测达到要求后才 可以施工 。

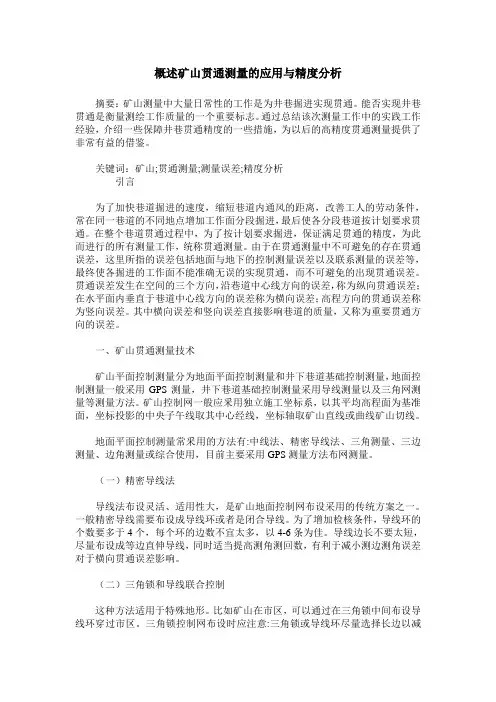

概述矿山贯通测量的应用与精度分析
概述矿山贯通测量的应用与精度分析摘要：矿山测量中大量日常性的工作是为井巷掘进实现贯通。
能否实现井巷贯通是衡量测绘工作质量的一个重要标志。
通过总结该次测量工作中的实践工作经验，介绍一些保障井巷贯通精度的一些措施，为以后的高精度贯通测量提供了非常有益的借鉴。
关键词：矿山;贯通测量;测量误差;精度分析引言为了加快巷道掘进的速度，缩短巷道内通风的距离，改善工人的劳动条件，常在同一巷道的不同地点增加工作面分段掘进，最后使各分段巷道按计划要求贯通。
在整个巷道贯通过程中，为了按计划要求掘进，保证满足贯通的精度，为此而进行的所有测量工作，统称贯通测量。
由于在贯通测量中不可避免的存在贯通误差，这里所指的误差包括地面与地下的控制测量误差以及联系测量的误差等，最终使各掘进的工作面不能准确无误的实现贯通，而不可避免的出现贯通误差。
贯通误差发生在空间的三个方向，沿巷道中心线方向的误差，称为纵向贯通误差；在水平面内垂直于巷道中心线方向的误差称为横向误差；高程方向的贯通误差称为竖向误差。
其中横向误差和竖向误差直接影响巷道的质量，又称为重要贯通方向的误差。
一、矿山贯通测量技术矿山平面控制测量分为地面平面控制测量和井下巷道基础控制测量，地面控制测量一般采用GPS测量，井下巷道基础控制测量采用导线测量以及三角网测量等测量方法。
矿山控制网一般应釆用独立施工坐标系，以其平均高程面为基准面，坐标投影的中央子午线取其中心经线，坐标轴取矿山直线或曲线矿山切线。
地面平面控制测量常釆用的方法有:中线法、精密导线法、三角测量、三边测量、边角测量或综合使用，目前主要采用GPS测量方法布网测量。
（一）精密导线法导线法布设灵活、适用性大，是矿山地面控制网布设采用的传统方案之一。
一般精密导线需要布设成导线环或者是闭合导线。
为了增加检核条件，导线环的个数要多于4个，每个环的边数不宜太多，以4-6条为佳。
导线边长不要太短，尽量布设成等边直伸导线，同时适当提高测角测回数，有利于减小测边测角误差对于横向贯通误差影响。
煤矿井下巷道内贯通测量技术应用分析
煤矿井下巷道内贯通测量技术应用分析摘要：煤矿井下巷道内贯通测量技术在煤矿工作中具有重要的应用价值，在煤矿开采过程中，巷道的贯通是一项关键步骤，对于确保矿工的安全和提高生产效率至关重要。
而巷道的贯通测量则是保证贯通质量和安全的重要手段之一。
关键词：煤矿井下巷道内；贯通测量技术；应用引言巷道贯通测量技术的应用可以提供精确的巷道贯通数据，通过采用先进的测量仪器，可以测量巷道的长度、高度、宽度等参数，为井下工作人员提供直观的巷道贯通情况。
这可以帮助工作人员了解巷道的实际情况，避免在操作中出现误差，提高工作效率。
1.煤矿井下巷道贯通测量技术概述煤矿井下巷道贯通测量技术是一项关键的技术，用于确保煤矿开采过程中巷道的贯通质量和安全性。
该技术利用测量原理和方法，通过不同的设备和工具进行测量，并对测量数据进行处理与分析，以确保巷道的准确贯通。
井下巷道贯通测量技术主要包括两类方法：直接测量方法和间接测量方法。
直接测量方法是通过测量仪器直接对巷道尺寸、巷道位置等进行测量。
常用的直接测量方法包括全站仪、测距仪及钢卷尺等。
而间接测量方法主要利用导线测量、水平管测量等间接方式来获得巷道测量数据。
测量设备和工具也是该技术中不可或缺的要素，传统设备和工具包括全站仪、测距仪、平板尺等，适用于对巷道尺寸和位置等重要参数进行测量。
随着技术的发展，新型设备和工具如激光扫描仪、无人机等也被广泛应用于巷道测量中，提高了测量精度和效率。
对于测量数据的处理与分析，主要涉及数据采集、处理和分析过程。
数据采集包括巷道的实时监测，通过各种传感器和测量仪器对巷道数据进行采集。
数据处理和分析则对采集到的数据进行清洗、校准，以获取准确的巷道测量结果，并进行进一步的分析，以评估巷道的质量和安全性。
煤矿井下巷道贯通测量技术的概述为我们理解该技术的基本原理和方法提供了基础，并为后续的应用分析和发展趋势的探讨奠定了基础。
通过该技术的应用，可以确保巷道贯通的准确性和安全性，推动煤矿工作的高效进行。
矿山测量中的两井贯通测量分析
２ 井 巷 贯 通 允 许 偏 差 的 确 定
井 巷 贯 通 一般 分 为一 井 内 巷道 贯通 、两 井之 间的 巷 道 贯 通 和 立
井贯通 ３种 类型。凡是 由一条导线起 算边开始 ， 能够敷设 井下导线 关键词 ： 矿山测量 两井贯通 测量分析 到达贯通巷道 两端 的，均属于一井 内的巷道贯通。两井间的巷道 贯 ０ 引 言 通 ，是指在 巷道 贯通前 不能由一条起算边 向贯通巷道 的两端敷设井 贯通 测量 ，尤其 是 大 型 巷 道 贯 通 测 量 是 矿 山测 量 工 作 的 一 项 重 下 导 线 ， 只 能 由 两 个 井 口 ， 过 地 面 联 测 、 系测 量 ， 而 通 联 再布 设 井 下导 要工作 ， 贯通 工程 质量的好坏 ， 直接关 系到整个矿井 的建设 、 产和 线 到待贯通巷道两端 的贯通。立井贯通主要包括从地面 及井下开 凿 生 经济 效益 ， 为了加 快矿井的建设速度 、 缩短 建井周期、 保证正 常的生 的 立井 贯通 和 延 深 立 井 时 的贯 通 。 产接替和提高矿井产量 ， 常采用 多井口或多头掘进 ， 经 这样就会 出现 贯 通 巷 道 接 合 处 的 偏 差 值 ， 能 发 生 在 ３个 方 向上 ： 平 面 内 可 水 两井间或井 田的长距离巷道贯通测量 ，所以两井间贯通测量就成 为 沿 巷 道 中线 方 向上 的长 度 偏 差 、 平 面 内垂 直 于 巷 道 中线 的 左 、 偏 水 右 了矿 井 生 产 中必 不 可 少 的 一 项 工 作 。 差 、 竖直面 内垂直于巷道腰线 的上、 下偏差 ， 这三种偏差中 ， 第一种 １ 两 井 间贯 通 的 原 则 偏差只对贯通在距离上有影响 ，对 巷道质量没有 影响；后两种偏差 目前 国内外两井贯通理论比较成熟，两 井问贯通 必须遵循 以下 和对于巷道质量有直接影响 ， 以又称为贯通重要方向的偏差 。 所
矿山测量中贯通工程测量浅议
矿山测量中贯通工程测量浅议提纲：一、贯通工程测量的定义及其在矿山测量中的应用二、贯通工程测量方法及注意事项三、贯通工程测量的精度控制四、贯通工程测量在矿山开采中的作用与意义五、贯通工程测量的发展趋势一、贯通工程测量的定义及其在矿山测量中的应用贯通工程测量是指在隧道、地铁、水利工程等工程建设中，通过地下钻孔等手段，将两个不同位置的隧道、矿井等地下工程互相连通的过程。
贯通工程测量在矿山测量中也有广泛应用。
矿山开采具有深、大、长等复杂难度，需要进行贯通工程测量才能实现矿山井区之间的联系，加快矿山开采进度，提高矿山开采效率。
二、贯通工程测量方法及注意事项贯通工程测量的方法包括地下钻探、地下爆破、液压钻机等。
贯通工程测量应注意以下几点：首先，要准确测量钻孔的位置、长、深和倾角等参数；其次，要保证钻孔的交点位置准确符合设计要求；最后，需要对贯通后的隧道、井巷进行精确测量，确定贯通后的地质情况和巷道形状，保证隧道、井巷的质量和安全。
三、贯通工程测量的精度控制贯通工程测量的精度控制非常重要，一个小误差可能会导致整个工程的失败。
因此，贯通工程测量的精度控制需要结合具体情况，根据工程的大小、难度、不同的测量方法和设备选用不同的精度标准。
同时，在实际测量中，还需要遵循测量精度控制的基本原则和方法，如：设计合理的测量方案，采用高精度仪器设备，加强质量控制等。
四、贯通工程测量在矿山开采中的作用与意义贯通工程测量在矿山开采中具有重要的作用与意义。
首先，贯通工程测量可以实现矿山井区之间的联系，使矿山开采进度加快，提高开采效率。
其次，贯通工程测量可以掌握贯通地点的地质情况和倾向，对矿山的合理规划、开采进度和矿区资源的利用提供重要的基础数据。
最后，贯通工程测量也有利于矿山开采后期的巷道维修和矿山的整体规划。
五、贯通工程测量的发展趋势贯通工程测量的发展趋势主要包括以下几个方面：第一，测量技术的不断提高。
随着现代化测量仪器设备的更新换代，贯通工程测量的精度将在不断提高。
矿山测量中的贯通测量技术研究
矿山测量中的贯通测量技术研究摘要:在井下巷道测量时相对重要的部分是巷道贯通测量，所以要使用针对性的巷道贯通测量技术，一定要把巷道贯通测量的误差控制在要求的范围内，让矿井生产能够安全稳定的进行。
在最近的几年，我国的测量技术和使用的科学仪器都达到了国际先进的水平，让巷道贯通测量的误差在不断的减小。
即使误差数值在不断的减小，但并不能消除。
所以要想将误差给工程施工造成的影响降到最低，我们在确定施工方案时要综合的考虑，不能够片面，并且使用相应的措施。
比如估计测量误差、构建精确地面控制网等。
一定要尽最大努力保证贯通测量的误差值最小。
关键词：煤矿；贯通测量；精度误差中图分类号：TD175文献标识码：A引言煤炭资源在我国生产经济中具有重要地位。
随着我国经济发展脚步的加快，能源消耗逐年增加，使得煤矿事业向着更大、更深处发展；且随着矿井机械设备的更新换代，每年巷道工程量在逐年增长。
矿山测量是矿山建设开采的基础工作，而贯通测量则是整个矿山测量的重中之重。
在煤矿井下巷道采掘中，巷道贯通是提高巷道建设效率的重要措施。
巷道贯通是指将多个工作面分段挖掘后再在矿井设计的位置进行连通。
巷道贯通测量过程中进行的一系列测量称为贯通测量。
贯通测量精度的高低将直接影响整个贯通工程质量的好坏，同时影响贯通工程的施工进度。
为了确保稳定的矿山产能、减少矿山的建设时间，必须要确保贯通测量的高精度。
1矿井巷道贯通测量的意义一方面，对于大型矿井而言，巷道贯通测量不仅可以大大降低矿井的工程成本，而且能够保证工程进度。
通常，矿井巷道贯通测量数据精度决定巷道掘进的速度。
并且可以帮助大型煤矿提高不同矿井贯通的速度，从而大大降低大型矿井建设的时长。
因此，不仅可以保证工程项目的进度也节省企业的开支。
另一方面，大型矿井巷道贯通测量能够有效地提升工程的施工安全。
在进行作业时，巷道贯通数据精确度将直接决定工程进度是否能够顺利进行。
假如巷道贯通测量精确度不高，那么直接导致巷道与巷道连接不精确，更有甚者将会将会出现较大的偏差，这样将可能引发巷道掘进安全事故。
煤矿井下巷道内贯通测量技术应用分析
80 /矿业装备MINING EQUIPMENT0 引言煤矿井下施工的安全问题一直深受关注，为了保证生产安全，在开展煤矿生产之前要提前做好测量工作，确保测量精度达到安全标准时，才能进行煤矿的开采与生产。
井下贯通测量技术是一种十分重要的测量手段，它能够科学控制测量精度，消除测量误差，为煤矿的生产提供可靠的数据信息，确保煤矿生产的安全性和稳定性。
1 煤矿井下巷道内贯通测量的重要性煤矿井下巷道贯通作业时，往往都是开设多个位点来完成贯通工作。
但是该方法在使用过程中，如果多个位点之间测量工作不够精准和可靠，再加上位点之间无法充分交流沟通，则极容易造成最后几个位点之间的隧道挖掘对接不成功。
由此可以看出，贯通工作只要没有到最后完成的状态，就不能被称为是一项成功的工程[1]。
因此在进行巷道贯通施工中，改进贯通测量方法成为十分重要的任务之一，决定了贯通工程能否顺利实施，甚至影响了整个矿井的建设。
一旦在测量方面出现了问题，则会给煤矿生产企业造成无法挽回的损失，因此工作人员要重视贯通测量技术，尽量减少测量误差，保证井下作业的顺利完成。
另外，贯通测量巷道的位置不同，允许的误差范围也有所差别，如表1所示，工作人员要全面掌握测量技术，一旦发现误差超出允许范围，要立即改正，以免影响作业的完成质量和进度。
2 煤矿井下巷道内的贯通测量技术2.1 陀螺定向测量技术在煤矿井下巷道贯通测量中，陀螺定向测量是精度最不容易受到作业深度变化影响的技术之一，因此更有利于保证测量精度。
在实际操作期间，井下所使用的导线一般都比较长，在测量水平角时，由于测站转角比较多，因此积累误差较大，从而导致贯通点在X 轴和Y 轴方向出现偏差，此时利用该技术能够简化导线，减少误差[2]。
不仅如此，该技术的应用优势还有以下三个方面：第一，井下的平面控制，煤矿开采期间，对于井下平面稳定性的控制十分重要，传统的巷道挖掘工作使用的是单指导线，容易出现误差，而陀螺定向测量工作就十分全面，能够测量到每个角落，从而提升井下工作的安全性和稳定性。
贯通测量设计书
、贯通测量设计书II、井巷贯通工程概况。
III、工程任务：要求在主副井与风井之间进行北翼轨道石门的贯通。
贯通长度1360.3米，工程限差要求水平重要方向允许偏差0.5米，竖直方向0.2 米。
采区现有两个二等三角点S03 和S09。
IV、贯通测量方案的确定。
V、在地面采用GPS单频接收机布设E级GPS平面控制网(精度相当于四等导线网,不考虑起算点点位误差)，将近井点1，近井点2，近井点3同S03和S09联测。
VI、定向测量。
VII、主副井采用两井定向。
风井采用一井定向，三角形连接法。
VIII、主井副井连续独立定向2次，风井独立定向3次。
IX、井下导线测量。
X、主副井从FUI-2边开始沿巷道测设导线，至掘进点。
XI、风井从BFJ1-布设导线经北翼总回风巷北轨道回风上山采区岩石集中轨道巷掘进点K。
XII、测角量边采用莱卡5”防爆全站仪实施，每条边各复测4次，读数较差不得超过10mm.XIII、所有导线边均由不同观测者独立观测两次，取两次观测的角度和距离的平均值做为计算值．XIV、地面水准测量．XV、风井与主副井之间的水准测量布设环线水准路线按４等水准的要求施测．XVI、导入高程．XVII、采用长钢丝法导入高程，在定向投点工作结束后，钢丝上下做好标志，提升到地面后进行丈量．导入高程独立进行两次，互差不能够超过井深的1/8000。
如井下已经有导入高程点，需要再次进行高程导入，导入值和已知值进行比较如果再限差要求范围内也可以取二者的平均值作为井下点的导入高程。
XVIII、井下高程测量。
XIX、每隔300-500米设置一组高程点，在平巷中采用三等水准测量往返测，往返测高差较差不超过（km）。
斜巷中三角高程测量与导线同时始测，每条导线边两端点往返测高差互差不大于10mm+0.3mm为导线水平边长，以米为单位）,每段三角高程导线的互差不应大于（L为导线长度，以千米为单位）。
XX、以上高程测量均独立进行两次。
XXI、贯通测量方法XXII、地面平面控制采用天宝GPS单频接收机布设E级导线施测。
金属矿山深井贯通测量技术
金属矿山深井贯通测量技术摘要本文说明金属矿山深井平巷贯通测量的基本要求，具体做法和技术措施。
该方法对类似工程的贯通测量工作有一定的参考价值。
关键词深井贯通测量贯通误差预计陀螺定向全站仪1 工程概况-875m中段是某矿工程的主要运输水平，与周围工程关系密切，离地面达到近1000m，并与多条千米竖井相联通，-875m水平最大贯通巷道长达2070.6m。
2000年某矿业公司提出了该年度实现主井、进风井、副井、辅助井（盲措施井）四井-875m中段贯通的要求，以改善千米矿床深部开拓高温的条件；另外，建立-875m水平高精度基本控制对采准工程的开拓及实现与风井的准确贯通意义重大。
2 贯通测量技术深井矿山长距离平巷贯通控制测量工作的关键技术原理就是通过联合联系测量方法提高起始点的三维坐标精度和起始边的方位精度，然后在长距离导线适当位置加测陀螺边进行方位修正，在导线测量过程中采用不等权观测方法，从而减少平面坐标和方位的误差累积，同时采用精密水准仪对高程进行等距离观测，从而提高长距离平巷贯通点的空间位置精度，确保安全准确贯通。
2.1 地面控制测量地面近井点的埋设和测量。
在需贯通的长距离平巷两端的深竖井的地面选择有利地形位置埋设近井点和近井边，并利用地面已有控制点进行平面和高程控制测量。
平面控制测量采用徕卡2″、（1+1.5×10-6）TCR1202+R400全站仪三次对中，三个测回测角量边，测角中误差和边长相对中误差均符合规范要求。
2.2联合联系测量联合联系测量分别在长距离平巷两端的深竖井地面和井筒及平巷两端巷道进行。
该项工作包括：两贯通井陀螺定向测量、两贯通井井筒一线投点的两井联系测量或贯通井井筒两线投点的一井联系测量、两贯通井导入高程测量。
2.3导入高程测量从地面投放经过比长改正的1000m长钢尺至井下，在地面和深井下长距离贯通平巷马头门联络巷用DS3水准仪按四等水准测量要求进行观测，将地面近井点高程经过钢尺传递到井下贯通平巷联络巷的定向点。
矿山测量中贯通测量分析
中 图分类 号 ： Ｕ Ｔ 文献标 识码 ： Ａ
一
次 中腰线 。 如果天井采用上 下相 向贯通 ， 要认
真作好相遇点的计算，上下分别标定天井的中
腰线 。
通。
●
ｂ
ｃ
ｄ
２ ２贯通测 量的测量技术要求 ‘ ２． ．１研究原始资料的可靠性， ２ 数据应准确 无误。使用地面控制网资料时，一定对原网精 度 、 网点位受 到采 动影响 情况 了解清楚 ， 控制 进 行检查测量 。 对于工程设计的资料 ， 其是巷道 尤 的方位 、 、 坐标 距离 、 、 度等 ， 高程 坡 要认真检 核 ， 对井底车场进行设计导线的闭合计算。 ２ ２测量要有可靠的独立检核， ２ 要进行复 测复算 ， 防止出现误差。 要的贯通工程 在进行 重 复测 时 ， 应尽可能换人 观测和计算 ， 换用测量 仪 器和工具， 复测合格后方可施工。 ２ ３ 精度要求 高的贯通 ， 高测量精度要 ２ 提 有相应措施 。 如对井下边长较短的测站 ， 要设计 提高仪器和规标的对中精度， 可采取防风 ， 光学 对中等措施 。斜巷 中测角要注意仪器整平 的精 度， 经纬仪竖轴的ｆ 改正。 ２ Ａ对施测成果要及时进行精度分析 ， ． ２ 并 与原误差预计 的精 度要求进行对 比，不能 低于 原精度 要求 。 ２ ５贯 通巷道掘进 过程 中， ． ２ 要进行 测量和 填 图。根据测量成果调整巷 道掘进的方 向和坡 度。 如采 用全 断面一次成巷施 工 ， 在贯通前 的一 段巷道 内可采用 临时支护 。 铺设 临时简易轨道 ， 以减少 巷道贯通后 的整修工作量 。 ２． ６通过 实际施测 ， 现在制定方案 时未 发
矿山井巷贯通测量技探析
矿山井巷贯通测量技探析【摘要】井巷贯通中，常因为测角、测边、水准测量等误差，导致巷未能贯通，或贯通后接合处的偏差超限。
从而影响井巷质量，甚至造成井巷报废，人员伤亡等严重后果，在经济上和时间上给企事业等造成严重的损失。
本文主要针对塔罗金铜矿1260m-1286m环形主运输巷道贯通误差值预计、测量技术、误差的测定与分析进行探讨。
【关键词】贯通误差预计；井下控制测量；贯通误差测定；技术评价0.概述塔罗金铜矿矿体地表长80-650m，平均视厚度1.5-84m，倾向209-217°，倾角55-60°。
矿体垂直分部于1100m和1700m标高段，矿体离地表深度从0m到400m。
根据矿体的走向、产状及地表条件，在矿体的底盘1260m－1286m标高设计2.5km环形主运输巷道。
工程设计技术指标上要求水平x、y轴方向上容许偏差分别为±0.3m、±0.2m，竖直方向上的容许偏差为±0.126m。
采用仪器为tcr402，测角精度2″，测距精度2mm+2ppm，测程（平均大气条件）3000m（ir单棱镜）。
各项目技术参数经过校验均达到出产合格指标。
1.硐外控制测量资料5.1技术评价5.2工作体会矿山测量是一项责任重大的工作，因此我们除了兢兢业业地工作的同时，需要严格按照测量规范及工程设计技术要求来指导测量工作，需要掌握测量方面的更多知识技能，在工作中认真仔细、实事求是，精益求精，保证每一项工程的测量工作高效率、高质量、高精度的完成。
[科]【参考文献】［１］gb50308-1999，地下铁道轻轨交通工程测量规范[s].［２］gb 50299-1999，地下铁道施工及验收规范[s].［３］gb 50206-93，工程测量规范[s].［４］张国良等.矿山测量学[m].徐州：中国矿业大学出版社，2001.［５］高井祥主编.测量学.徐州：中国矿业大学出版社，2007，8.［６］张西利.贯通巷道误差新的预计方法.矿山测量，1985，（1）.［７］田青文，刘万林.控制测量学[m].西安地图出版社.。
浅析矿山天井贯通测量方法
浅析矿山天井贯通测量方法在矿山测量中，贯通测量是一项十分重要的测量工作，测量人员在井巷贯通工程中所负的责任是重大的。
要求每一个测量人员必须以高度的责任感与事业心，严肃认真地对待贯通测量工作，为保证贯通工程的顺利完成。
在实际工作中根据贯通工程的要求确定合理的测量方案和方法。
以使贯通测量达到的精度与采矿工程的要求相适应。
1、贯通测量简要概述贯通测量，指的是在采用两个或多个同向或者相向工作面掘进同一个巷道时，为了使各工作面能够正确接通而进行的测量工作。
因此，在矿山中应用贯通测量时，测量人员的主要任务就是确保各个掘进工作面始终按照之前的设计路线或位置向前掘进，保证贯通所需要的精度。
2、贯通测量在矿山测绘中的实际应用某矿井为了消除安全隐患，提高安全保障能力，需要在某采区增设一运输斜井，最终实现集中运输、集中通风。
其方案主要是采用在地面施测上采用GPS进行平面控制。
在矿山测绘中应用贯通测量的前期准备在我们实施矿山测绘工程之前，要求测量的工作人员必须要对整个工程设计图和实施方案进行了解和掌握，对于设计图纸上面和贯通测量工程相关的任何数据以及资料都实施逐步核实、整理以及查看，天下大事必从细而做，如果我们想要保证贯通测量数据的准确性，就必须要认真对待这一环节。
虽然这一项工作比较繁琐，但却是不能缺失的。
如果没有实施这项繁琐的工作，很可能会导致我们在实际测量过程中选择的导线点数据以及资料不能很好的符合设计图纸，这也就说明我们所选择的导线点存在一定的偏差，如果这种情况出现，则说明我们所实施的所有测量工作都毫无意义和价值。
在我们很好的掌握设计图以后，还要对我们在测量过程中所可能使用的仪器进行正确的选择，选择以后要对我们自己所选择的仪器进行校正和检测。
伴随着社会的不断进步，经济得到了高速发展，科学技术也随之得到创新和空前发展，矿山测量能够选择使用的仪器也越来越多，其精度越来越高，这也就使工作人员在工作过程中更加便利，与此同时，也对工作人员提出了更高的要求，这一项工作要求相对来说比较简单，也就是在现有设备这一条件下，工作人员选择出更加适合贯通测量和自己使用的仪器，在实施测量之前对仪器进行检查和校正，便能够在测量过程中保证测量结果的精确性。
矿山井下巷道贯通测量精度分析及技术方法的探讨
46矿山建筑Mine building矿山井下巷道贯通测量精度分析及技术方法的探讨白利军（榆林神华能源有限责任公司，陕西 榆林 719000）摘 要：贯通测量时矿山井下巷道建设的重点环节之一，对贯通测量精度有较高要求。
本文将结合某煤矿井下巷道工程实例，探讨贯通测量精度的分析方法，并提出几点提高贯通测量精度的对策。
在此基础上，对矿山井下巷道的贯通测量技术进行探讨，包括测量勘查技术、陀螺定向技术、中腰线一体测量技术等传统技术方法，以及应用全站仪和全球定位系统的新测量技术。
关键词：矿山井下巷道；贯通测量精度；贯通测量技术中图分类号：TD175.5 文献标识码：A 文章编号：11-5004（2019）06-0046-3收稿日期：2019-06作者简介：白利军，男，生于1984年，汉族，陕西神木人，本科，中级工程师，研究方向：矿山测量。
在大型矿山井下生产作业中，巷道贯通测量工作是井下生产安全和作业效率的基本保障，对测量精度要求较高。
但是在实际测量过程中，容易产生误差累积，导致最终的测量结果出现较大偏差。
为了确保井下巷道贯通测量的精确度，必须对测量结果进行分析，并采取有效的方法降低误差。
此外，采用先进的贯通测量方法也可以提高贯通测量精度，为矿山井下生产的经济效益和生产安全提供保障。
1 矿山井下巷道工程概述某大型矿山井下工程为提高井下生产效率，确保生产接替流畅，对纵向一翼开拓二水平运输大巷，主要向中部和北部两个分段进行开拓，其中，中部分段为副立井到北二斜井，贯通距离为6284m，北部分段是从北二斜井到北三斜井，贯通距离为3086m。
贯通总进尺为9370m，整个过程质量和精度较高，贯通测量设置一个地面小三角网，其中包括11个控制点，地面测量水准为2500m，井下导线长10020m，共包含98个控制点，测量水准为7320m。
井下共有4条陀螺边[1]，属于特大井下巷道贯通工程。
2 贯通测量精度分析2.1 各分段巷道贯通精度分析2.1.1 中部分段贯通测量精度分析在上述矿山井下巷道贯通工程中，中部贯通分段是从副立井到北二斜井之间的区域，贯通测量前首先对测量误差进行预计，比较集中测量方案，考虑该分段的实际施工情况，最终采用立井钢丝定向投点的测量方式和高程传递方式，井下设置陀螺边，在平巷和斜井处设置钢尺量边和测距导线，对巷道测量误差进行控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿山贯通测量技术设计
贯通测量，尤其是大型巷道贯通测量是矿山测量工作的一项重要工作，贯通工程质量的好坏，直接关系到整个矿井的建设、生产和经济效益，为了加快矿井的建设速度、缩短建井周期、保证正常的生产接替和提高矿井产量，经常采用多井口或多头掘进，这样就会出现两井间或井田的长距离巷道贯通测量，所以两井间贯通测量就成为了矿井生产中必不可少的一项工作[4]。
近50年来，随着电子技术、计算机技术、光机技术和通讯技术的发展，测绘仪器制造也得到了长足进展，其高科技产品代表之一就是电子全站仪。
全站仪是当前比较流行，也比较实用的测绘仪器。
应用全站仪与传统的科技手段和地质勘探技术理论相结合，在矿山勘探、设计、开发和生产运营的各个阶段，对矿区地面和地下的空间、资源和环境信息进行采集、存储、处理、显示、利用，将极大地提高资源勘探的效率，降低成本，减少人力物力，使矿区开采更加有效地进行。
国际上矿山测量仪器正向着多功能、小型化、数字化和全自动
化方向发展。
目前国内外两井贯通理论比较成熟，两井间贯通必须遵循以下原则：
1.在确定测量方案和方法时，应保证贯通所必须得精度，过高和过低得精
度要求都是不可取得。
2.对完成得测量和计算工作均要有客观得检查，如：进行不少于两次独立
测量；计算由两人分别进行或采取不同得方法，不同计算工具等。
在此，我们做了芦北矿两井贯通测量。
矿井的顺利贯通加快了了矿井的建设速度，缩短了建井的周期、保证了正常的生产交替并且提高了矿井的年产量。
