机床刀具的破损检测
机床刀具磨损检测方法
机床刀具磨损检测方法机床刀具磨损检测方法机床刀具是机械加工中不可或缺的工具，其磨损情况直接影响加工质量和效率。
因此，磨损检测是机床刀具维护保养的重要环节。
下面介绍几种常见的机床刀具磨损检测方法。
1. 目视检测法目视检测法是最简单、最直观的一种检测方法。
通过观察刀具的外观和切削面，可以初步判断刀具的磨损情况。
例如，刀具的切削面出现磨痕、刃口变钝等现象，就说明刀具已经磨损严重，需要更换或修整。
2. 量具检测法量具检测法是一种比较精确的检测方法。
常用的量具有千分尺、游标卡尺等。
通过测量刀具的长度、直径、刃口宽度等参数，可以准确地判断刀具的磨损情况。
例如，当刀具的刃口宽度超过了规定的范围，就说明刀具已经磨损到需要更换或修整的程度。
3. 声波检测法声波检测法是一种非接触式的检测方法。
通过检测刀具在切削过程中产生的声波信号，可以判断刀具的磨损情况。
当刀具磨损严重时，切削时产生的声波信号会发生变化，可以通过分析信号的频率、振幅等参数来判断刀具的磨损情况。
4. 热成像检测法热成像检测法是一种基于红外线技术的检测方法。
通过拍摄刀具在切削过程中产生的热像，可以判断刀具的磨损情况。
当刀具磨损严重时，切削时产生的热量会增加，从而在热像上表现为明显的热点。
通过分析热像的颜色、亮度等参数，可以准确地判断刀具的磨损情况。
总之，机床刀具磨损检测是机床维护保养的重要环节，不同的检测方法各有优缺点，可以根据具体情况选择合适的方法进行检测。
在实际应用中，可以结合多种检测方法，以提高检测的准确性和可靠性。

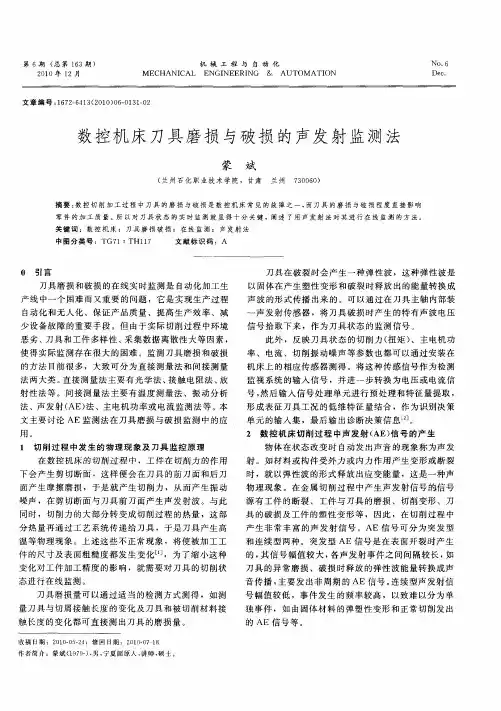

数控机床刀具磨损与破损的声发射监测法
０ 引 言
刀具在 破裂 时会产 生一 种弹性 波 ，这 种弹性 波是 以固体在产 生塑性 变形 和破 裂时 释放 出的能量转换 成 声 波的形式 传播 出来 的 。可 以通过 在刀具 主轴 内部装
一
刀具磨 损和破 损 的在 线实 时监测是 自动 化加工 生 产线 中一个 困难而 又重要 的 问题 ，它 是实现 生产过 程
关 信息 ，所 以可以根 据机床结 构 内部 发 出的应 力 波来
３ 刀 具磨损 、破 损的声发 射监 测
３ １ 刀 具 磨 损 、破 损 的 ＡＥ 信 号 监 测 系统 ．
收 稿 日期 ：２ １ －５２ ；修 回 Ｅ期 ：２ １— ７１ ０ ００— ４ ｌ ０００ ８ 作 者简 介 ：蒙 斌 （ ７一 ． ， 夏 固 原人 ， 师 ， 士 。 １ ９ ）男 宁 ９ 讲 硕
・１ ２ ・ห้องสมุดไป่ตู้３
机 械 工 程 与 自 动 化
２１ ０ ０年 第 ６期
由于 ＡＥ信号提 供 了工 件 、刀 具 等状态 变化 的有
信号 拾取下 来 ，作 为刀具 状态 的监测 信号 。
使得实 际监测存 在很 大的 困难 。监 测刀具 磨损 和破损
的方法 目前很 多 ，大致 可分 为直接 测量法 和 间接测量 法两大类 。 直接测量 法 主要有光 学法 、 触 电阻法 、 接 放 射性 法等 。间接测 量法 主要有 温度测 量法 、振动分 析
态 进行在 线监测 。
音传播 ， 主要 发 出非 周期 的 ＡＥ信 号 。 连续 型声发 射信 号幅值 较低 ，事 件发生 的频 率较高 ，以致 难 以分 为单 独事件 ，如 由固体材料 的 弹塑性变 形和 正常切 削发 出
数控机床刀具磨、破损状态监测方法的探讨
测 方 法的 基 本 原 理 、优 缺 点和 应 用 范 围的基 础 上 结合 自身的研 究指 出合 理 的 多信 号 融 合 监 测 是 目前 在 线 监 测研 究 的 发展 方
的情境和监控效果存在较大差异 ， 所 以对 刀具磨 、 破损状 态 的监测技 术进行分类和研究具有现实意义．
２ 国 内外 刀 具磨 、 破 损 状 态 监测 技 术
光学法主要包括光导纤维法等 ，它的工作原理通 常是 基于刀具磨损后磨损 区相对未磨损区具有更强 的光 反射 能 力， 且传 感器检测 的光 通量随着磨损 区域 的增 大而增大 ， 从 而识别刀具 的磨损程度 ，光学法理论上具有可靠性高 的优 点， 缺点是其监测结果 受到刀刃的清 洁状 态 、 切削热 引起 的
１ 数控机床刀具磨、 破 损 状 态 监 测 的意 义
刀具 既是金 属切 削类机 床 的重要 工作 原件 又属 于耗 材， 在切削过程 中不可避免的出现磨 、 破损现象． 一方面为保 证工件 的表面质量及尺寸精度 ，目前企业一般 是按 刀具 的 平均 寿命作 为更换 刀具 的标 准 ，以减少刀具破 损带来的各 种损 失 ， 但 这种做法往往导致 刀具使用 寿命 偏低． 而且频繁 地更 换刀具还会 带来加工成本的提高 ，机床辅助时 间的增 加 以及生产效率 的降低 ． 另一方面如果 刀具 的磨 、 破 损未能
图像 与刀具磨 、 破损程度间的关 系 ， 达到刀具状 态监 测的 目 的． 南京航空航天大学的杨吟飞基于窗 口跟踪的办法获取 了
Байду номын сангаас
浅谈数控机床刀具磨损的监测方法
浅谈数控机床刀具磨损的监测方法摘要：数控机床刀具磨损情况的监测对于降低因刀具的破损而带来的经济损失,提高其在数控机床中的利用率起着非常重要的作用。
通过回顾国内外各种关于刀具磨损情况的监测技术与方法研究,大概有以下方法，针对振动监测法、切削力监测法、功率性监测、及基于动态树理论的刀具磨损检测等,分析它们的优势与特点,可以了解到基于动态树理论的刀具而研究磨损监测技术手段是其未来发展的趋势。
关键词：数控机床；刀具磨损；监测方法前言刀具的磨损状态在目前我国的各种机械加工中已成为一种常见的情况,刀具磨损以及它的磨损状态直接地影响到了机械加工的准确性、精度和企业的经济效益，降低其刀具加工的费用,对于提高企业的社会经济效益很有利。
近几年来,随着我国先进的技术如 cims、 cnc 、 fms 机床的广泛应用,极大地改善了机械加工精度与生产设备的加工效率。
操纵人机已经从原先的单独或者两台开始进行操纵,变成现在可以同时运行和操纵多个设备。
如此，数控机床系统就能够实现自动地监视各种刀具的运转和工作状态,及时掌握正在运行中所需要使用刀具的磨损情况,从而根据各种刀具的断裂程度、刀具寿命、磨损量等各种刀具的故障情况实时地监测各种刀具的运转和工作状态的变化,并且当各种刀具的磨损量已经超过预先设置的磨损程度时发出信号和报警,就会因此变得尤其重要。
一、刀具磨损的监测方法刀具检测状态的检查技术通常包括传感器信号采集、信号处理及状态特征提取和状态辨认器三个组成部分。
刀具运行状态检测传感器系统中的传感器主要是为了接收到在切削工作过程中产生的切削机械信号,例如切削能力、功率、音频发射、震荡、振动、电流等。
1.刀具状态的振动监测法当工件在切削的过程中,工件和磨损后的刀具刃部侧面发生摩擦,产生不同速度和频率的振动，振动信号已经被认为是一种检测刀具的磨损和破坏敏感性较高的技术。
振动的特征检测和处理方法主要分为两种:一种就是把振幅区域划分为几个单独的振幅区域,不断地通过使用计算机电脑和数字化计算机对这些振幅区域的位置进行记录、分析,就已经可以准确检测得出一把刀具在使用后的每一个刀面上受到磨损的严重性程度;二是把振幅划分为高低两个组成部分,在切削过程中分别计算出两个组成部分的振幅。
数控机床切削过程刀具磨损与破损的振动监测法
３
ｚ
ｊｊ Ｉ ｌ ｌ
＼
一一
１
０ ５ ｌ ｌ ２ ２ ３ ３ ４ ４ ５ ５ ０ ５ ０ ５ ０ ５ ０ ５ ０ ５
４结 论
数 控 机 床 切 削 过 程 中刀 具 磨 损 的 在 线 监 测 是 无 人 化 加 工 、柔 性 制 造 系 统 以 及 计 算 机 集 成 制 造 系 统 的关 键 技术 难
×
｝
ｌ ｊ 。
一一 ＿— 一 ｒ
切削 时 间 ｆ ｍｉ） （ ｎ 图 ５ 样 本 方 差 随 时 间 的变 化 显 然 ，若 用 某 一 过 程 的 转 折 点 作 为 阈值 去决 定 另 一 过程 的 磨 损 状 态 ，误 判 率 是 很 大 的 ， 因此 ，还 需 要 用 这些 特 征 量 构 成模 式 空 间 ，在此 基 础 上进 一 步 研 究状 态 识 别 的方 法 。
一
题 之 一 ，而 借 助 于 振 动 测 试 技 术 的刀 具 磨 损 与破 损 的在 线
监 测 法 ，可 以很 好 的 实 时 监 控 刀 具 的 磨 损 及 破 损 情 况 ，为 数 控 机 床 的 控 制 系 统 提 供 及 时 和 准 确 的刀 具 工 况 信 息 ， 以 便 及 时 调 整 或 更 换 刀 具 ，从 而 减 少 数 控 机 床 的故 障 率 和 提 高 零件 的加 工 质 量 。
维普资讯
维普资讯
研 究与
将 拾 取 的振 动 加 速 度 （ 速 度 ）信 号 经 过 预 处 理 ，提 或 取 特 征参 数 ，然 后 分 别 在 时 域 、频 域 、时 延 域 、 幅值 域 和 倒 频域 等进 行 信 号 分 析 ，将 分 析 结 果 的待 检 模 式 与 标 准 模 式 （ 常 或异 常 模 式 ） 比较 ，从 而 做 出 诊 断 结 论 。本 文 主 正 要 做时 域 和 统 计 特征 分 析 。 （ ）刀 具磨 损过 程 的 时 序 模 型分 析 ２ 时序 模 型 的结 构 、参 数 、残 差 和 特性 函 数 （ 格 林 函 如 数 、 自协 方 差 函数 等 ）都 能 表 达 动态 过 程 的 特 征 。 图 ２和
检测数控铣床中刀具的磨损问题
检测数控铣床中刀具的磨损问题
数控铣床是现代制造业中广泛使用的一种机床，它能够高效地完成各种复杂零件的加工任务。
而其中刀具的磨损问题则是影响加工质量和效率的重要因素之一。
刀具磨损是指在使用过程中，刀具表面逐渐失去原有的尺寸和形状，导致其性能下降，甚至无法继续使用。
这种磨损现象主要是由于切削力、温度、润滑等因素引起的。
在实际生产中，如何及时检测刀具的磨损情况，是保证加工质量和效率的关键。
以下是一些常见的检测方法：
1. 目视检测法
这是最简单、最直观的检测方法。
操作人员可以通过肉眼观察刀具表面的变化，来判断其是否需要更换。
但这种方法只适用于表面磨损较为明显的情况，对于内部磨损或微小磨损则无法发现。
2. 测量法
这种方法需要使用专业的测量工具，如卡尺、显微镜等。
通过对刀具尺寸和形状进行精确测量，可以得出其磨损程度。
但这种方法操作较为繁琐，需要一定的技术水平和经验。
3. 振动信号分析法
这种方法利用数控铣床本身所产生的振动信号，通过信号处理技术来分析刀具的磨损程度。
这种方法不仅能够检测表面磨损，还能够发现内部磨损和微小磨损，具有较高的精度和可靠性。
除了以上几种方法外，还存在一些基于图像处理、声学信号等技术的检测方法。
这些方法在不同场景下都有其适用性和局限性，具体选择应根据实际情况而定。
总的来说，及时检测数控铣床中刀具的磨损问题，是保证加工质量和效率的重要措施。
通过选择合适的检测方法，并根据检测结果及时更换刀具，可以有效地减少生产过程中的故障和损失，提高生产效益。
CNC机床加工中的刀具磨损检测与预警
CNC机床加工中的刀具磨损检测与预警CNC机床是一种自动化控制技术应用广泛的现代化加工设备，其在制造业中扮演着重要的角色。
刀具作为CNC机床加工的关键工具，其磨损情况对加工质量和工艺效率有着直接的影响。
因此，准确、及时地检测和预警刀具磨损变得至关重要。
一、刀具磨损的影响因素在CNC机床加工过程中，刀具磨损是一个不可避免的问题。
然而，刀具磨损的程度和速度受到多种因素的影响，主要包括以下几个方面：1. 加工材料的硬度和性质：加工硬度较高的材料会对刀具造成更大的磨损，而材料的性质也会导致刀具磨损的差异化。
2. 切削速度和进给量：刀具在高速切削和大进给量的情况下容易受到更大的磨损。
3. 冷却润滑条件：良好的冷却润滑条件可以有效减少刀具磨损，而缺乏冷却润滑则容易加剧刀具磨损。
4. 刀具的材质和涂层：不同材质和涂层的刀具对于不同材料的加工具有不同的磨损特点。
二、刀具磨损的检测方法准确检测刀具磨损的程度，对于提高加工效率和减少生产成本具有重要意义。
目前，常见的刀具磨损检测方法主要有以下几种：1. 视觉检测法：通过人工观察刀具的磨损情况，比如刀尖的变形以及表面的划痕等来判断刀具状态。
然而，这种方法需要依赖经验和操作者的主观判断，会存在误差。
2. 声音检测法：通过刀具加工时产生的声音特征来判断其磨损情况。
这种方法需要利用专门的声音传感器来采集和分析声音信号，但在实际应用中受到环境干扰的影响比较大，可能产生较大的误差。
3. 力学检测法：通过刀具在加工过程中所受到的切削力和切削力矩来判断刀具磨损的程度。
这种方法需要在CNC机床上安装力传感器进行实时监测，比较准确但也比较复杂。
4. 振动检测法：通过监测刀具在工作时所产生的振动信号来判断其磨损情况。
这种方法需要利用振动传感器进行实时监测，并通过信号处理分析来得出结论，可以实现实时监控和预警。
三、刀具磨损的预警系统为了能够及时发现并预防刀具的严重磨损，许多企业和研究机构开发出了各种刀具磨损的预警系统。
车刀检测报告检测什么内容
车刀检测报告检测什么内容1. 背景介绍车刀是机车行业中不可或缺的工具之一，它扮演着车辆维护和修理过程中的重要角色。
然而，由于刀具的使用寿命有限，或者受到不当使用和磨损的影响，车刀会出现钝化、断裂等问题，进而影响车辆的维修质量和工作效率。
为了保证车辆的正常运行和行车安全，车刀需要定期进行检测和维护。
本报告将介绍车刀检测中需要关注的内容以及常见的问题和解决方法。
2. 检测内容2.1 外观检测外观检测是车刀检测中最基本的一步，用于检查车刀是否存在明显的损伤或磨损。
检测人员会仔细观察车刀的刃口和刀柄，检查是否有裂纹、凹凸、破损等问题。
同时，还会检查刀具上是否有杂质或锈蚀，以及刀面是否锋利。
2.2 直线度检测直线度检测用于检测车刀的平整度和直线度，主要是针对一些平面和直线加工工具。
通过使用激光仪器或传感器在车刀表面进行扫描，检测人员可以快速判断车刀的表面是否平整和直线度是否达标。
2.3 硬度检测硬度检测是测试车刀硬度的一种方法，也是判断车刀材质质量和使用寿命的重要手段。
检测人员会使用硬度计对车刀表面进行硬度测试，通常以洛氏硬度或维氏硬度为指标。
硬度测试结果可以反映车刀在使用中是否存在过硬或过软等问题。
2.4 磨损检测磨损检测是车刀检测中最关键的一项内容，它直接影响车刀的使用寿命和加工效果。
通过使用显微镜、光学投影仪或扫描电子显微镜等仪器，检测人员可以观察车刀的磨损情况，包括刀面磨损、切割刃损坏、刀片边缘磨损等。
磨损检测的结果可以帮助维修人员确定是否需要更换车刀或进行磨削修复。
3. 常见问题及解决方法3.1 车刀断裂车刀断裂是常见的问题之一，通常是由于车刀使用寿命过长、质量不合格或受到过大的冲击力造成的。
当发现车刀断裂时，需要立即停止使用，并对断裂处进行检测和分析。
若是车刀自身问题，应更换新的车刀；若是因为外部冲击造成的，应检查车刀的固定方式和工作环境，以防止类似问题再次发生。
3.2 车刀钝化车刀钝化是由于长时间使用或者切削过硬材料而导致的刀具刃口变钝。
数控机床刀具磨损的自动化监测与更换方法
数控机床刀具磨损的自动化监测与更换方法随着数控技术的发展，数控机床已经广泛应用于各个行业的生产加工中。
而数控机床的刀具作为加工的关键工具，其磨损情况的监测和及时更换对于保证加工质量和提高生产效率至关重要。
因此，研究数控机床刀具磨损的自动化监测与更换方法成为了一个热门的研究课题。
数控机床刀具磨损的自动化监测方法主要包括传感器监测和数据处理两个关键环节。
其中传感器监测是实时采集刀具磨损情况的重要手段，常用的传感器有振动传感器、声学传感器、力传感器等。
这些传感器可以通过监测刀具的振动、声音和切削力等参数，准确判断刀具的磨损程度。
而数据处理则是将传感器采集到的原始数据进行处理和分析，通过算法和模型建立磨损预测模型，及时准确地判断刀具是否需要更换。
在传感器监测方面，振动传感器是一种常用的监测手段。
通过监测刀具振动的频率、振幅和相位，可以较为准确地判断刀具的磨损情况。
同时，振动传感器的响应速度快，可以实时监测刀具状态，及时发现问题并采取相应的措施。
此外，声学传感器也可以用于监测刀具的磨损情况。
刀具在磨削过程中会产生不同的声音特征，通过对刀具声音信号的分析可以判断刀具是否需要更换。
力传感器则是通过测量切削力的大小和变化情况来判断刀具磨损程度，这种传感器的优点是测量精度高，但需要考虑刀具刚性对测量结果的影响。
数据处理是数控机床刀具磨损自动化监测的另一个重要环节。
通过对传感器采集到的数据进行处理和分析，可以建立数学模型来预测刀具磨损情况，从而实现对刀具的自动检测和更换。
常用的数据处理方法有统计分析、模式识别和机器学习等。
统计分析方法主要基于大量刀具磨损数据的统计规律，通过计算刀具寿命曲线和磨损速率来预测刀具寿命。
模式识别方法则是通过对刀具磨损特征的提取和模式匹配来判断刀具的磨损情况。
机器学习方法则是通过训练样本的学习和模型的建立，自动地进行判断和分类。
除了监测刀具的磨损情况，及时更换刀具也是保证加工质量和提高生产效率的关键。
CNC机床加工中的刀具磨损检测与修复技术改进与应用
CNC机床加工中的刀具磨损检测与修复技术改进与应用CNC机床作为现代制造业中不可或缺的一部分，扮演着关键的角色。
然而，由于长时间运行和高速切削，机床刀具的磨损不可避免。
传统的刀具磨损检测与修复技术已经无法满足机床加工的需求，因此需要对其进行改进与应用。
一、刀具磨损检测技术的改进刀具磨损检测是CNC机床加工中的重要环节，它可以帮助操作人员及时了解刀具的状态并采取相应措施。
在传统的刀具磨损检测中，常用的方法有刀具外观检查和测量法。
然而，这些方法存在着一些局限性，例如人为主观因素较大、测量结果不够准确等。
为了改进刀具磨损检测技术，研究人员提出了一种基于传感器的在线检测方法。
该方法通过在刀具上安装传感器，实时监测刀具的磨损状态，将检测数据传输到控制系统中进行分析和判断。
这种技术大大提高了检测的准确性和可靠性，能够及时预测刀具的寿命并实现切削过程的自动化控制。
二、刀具磨损修复技术的改进在CNC机床加工中，刀具磨损不仅仅是一个检测问题，更是一个需要解决的挑战。
传统的刀具磨损修复方法主要包括磨削、刃磨和更换。
然而，这些方法存在一些问题，例如磨削会带来热量和变形，刃磨可能导致几何形状不符合要求，更换则会增加成本和时间。
为了改进刀具磨损修复技术，研究人员提出了一种基于涂层修复的方法。
该方法通过在刀具表面涂覆一层特殊的涂层材料，提高刀具的抗磨性和耐热性。
这种涂层修复技术不仅可以延长刀具的使用寿命，还可以减少因修复而带来的误差和变形。
三、刀具磨损检测与修复技术的应用刀具磨损检测与修复技术的改进对CNC机床加工具有重要意义，可以提高加工质量和效率。
该技术的应用涉及到各个领域，包括航空航天、汽车制造、电子设备等。
以航空航天为例，航空发动机的制造过程需要大量切削加工操作，而刀具磨损会严重影响发动机的性能和寿命。
因此，采用刀具磨损检测与修复技术可以实时监测刀具状态、预测寿命并进行修复，从而提高发动机的加工质量和可靠性。
四、总结CNC机床加工中的刀具磨损检测与修复技术的改进与应用，对于提高加工质量和效率具有重要意义。
机械加工刀具磨损在线监测方案
机械加工刀具磨损在线监测方案一、机械加工刀具磨损在线监测的重要性随着工业自动化和智能制造的快速发展，机械加工过程中的效率和精度要求越来越高。
刀具作为机械加工中不可或缺的工具，其磨损状态直接影响加工质量、生产成本和设备安全。
因此，对刀具磨损进行实时监测，并及时采取相应措施，对于提高生产效率、降低成本、保证产品质量具有重要意义。
1.1 刀具磨损对加工质量的影响刀具磨损会导致加工表面粗糙度增加，尺寸精度下降，甚至出现加工缺陷，影响产品的整体质量。
通过在线监测刀具磨损，可以及时发现并更换磨损刀具，保证加工过程的连续性和稳定性。
1.2 刀具磨损对生产成本的影响刀具磨损过快会增加刀具更换的频率，从而增加生产成本。
通过在线监测，可以合理规划刀具的更换周期，减少不必要的浪费，降低生产成本。
1.3 刀具磨损对设备安全的影响刀具磨损严重时可能会导致刀具断裂，甚至损坏机床，造成设备事故。
在线监测可以预防此类事故的发生，保障设备和操作人员的安全。
二、机械加工刀具磨损在线监测技术为了实现刀具磨损的在线监测，目前已经发展出多种监测技术，包括声学监测、振动监测、力矩监测、温度监测等。
这些技术各有优缺点，适用于不同的加工环境和需求。
2.1 声学监测技术声学监测技术通过分析刀具在加工过程中产生的声波信号，来判断刀具的磨损状态。
该技术具有安装简便、成本低廉的优点，但容易受到环境噪声的干扰。
2.2 振动监测技术振动监测技术通过测量刀具或机床的振动信号，来评估刀具的磨损程度。
该技术对刀具磨损的敏感性较高，但对信号处理和分析的要求较高。
2.3 力矩监测技术力矩监测技术通过测量刀具在加工过程中的切削力矩，来判断刀具的磨损状态。
该技术对切削力的测量精度要求较高，适用于大批量、高精度的加工需求。
2.4 温度监测技术温度监测技术通过测量刀具在加工过程中的温度变化，来评估刀具的磨损程度。
该技术对温度的测量精度要求较高，适用于高温环境下的加工过程。
数控机床的刀具磨削质量检测方法
数控机床的刀具磨削质量检测方法数控机床是一种现代化的高精度加工设备，广泛应用于制造业的各个领域。
而刀具磨削质量是保证数控机床加工精度和效率的重要因素之一。
因此，开发一种准确可靠的刀具磨削质量检测方法对于数控机床的正常运行和加工质量的提升至关重要。
本文将介绍几种常用的数控机床刀具磨削质量检测方法。
首先，其中一种常用的刀具磨削质量检测方法是利用显微镜观察刀具表面形貌。
显微镜可以放大刀具表面的细微特征，如磨削痕迹、磨削轮磨削后遗留的磨屑等。
通过观察这些特征可以评估刀具的磨削质量。
例如，如果刀具表面上存在较多的磨削痕迹和磨屑，则说明磨削质量较差，可能会影响切削效果和加工质量。
其次，利用扫描电子显微镜（SEM）可以进一步观察和分析刀具表面的形貌特征。
相比于普通显微镜，SEM具有更高的放大倍率和更好的分辨率。
通过SEM可以清晰地观察到刀具表面的微观结构和表面粗糙度。
通过对比样品与标准样品的表面粗糙度，可以评估刀具的磨削质量。
此外，SEM还可以通过能谱分析等方法进一步研究刀具表面的元素成分和化学性质，从而评估刀具的材料质量。
第三种常见的刀具磨削质量检测方法是利用光学三维测量技术。
光学三维测量技术可以实现对刀具表面的非接触式高精度测量。
通过获取刀具表面的三维点云数据，并进行数据处理和分析，可以得到刀具的各种形貌指标，如刀具的表面粗糙度、轮廓偏差、尺寸误差等。
这些指标可以用来评估刀具的磨削质量，并帮助判断刀具在加工过程中是否存在问题。
最后，还有一种常用的刀具磨削质量检测方法是利用专用设备进行切削试验。
通过在特定的切削条件下对不同磨削刀具进行试验，并测量加工结果，可以评估不同刀具的磨削质量和切削性能。
例如，在相同的切削条件下，对比切削力、切削温度、加工表面粗糙度等指标可以有效地评价刀具的磨削质量。
综上所述，数控机床的刀具磨削质量检测是提高加工精度和效率的关键。
常用的检测方法包括显微镜观察、扫描电子显微镜分析、光学三维测量和切削试验等。
数控机床刀具磨损的识别方法
数控机床刀具磨损的识别方法数控机床是一种通过计算机控制工作过程的机床，广泛应用于各个领域的加工过程。
而在数控机床的加工过程中，刀具磨损是一个无法避免的问题。
本文旨在介绍数控机床刀具磨损的识别方法，以帮助读者有效地解决这一难题。
一、外观检查法外观检查法是最简单也是最常用的一种刀具磨损识别方法。
通过仔细观察刀具表面的磨损情况，我们可以快速判断刀具是否需要更换。
一般来说，刀具表面出现明显的磨损、断裂或者变形等情况都表明刀具已经达到了使用寿命，需要更换。
二、测量法除了外观检查法，我们还可以通过测量刀具的几何参数来识别刀具磨损程度。
具体而言，可以使用形状测量仪、投影仪等设备来测量刀具的直径、长度、角度等参数，通过与初始数值进行比较，可以判断刀具是否磨损。
如果刀具的尺寸参数明显超出了初始数值范围，那么就需要及时更换刀具。
三、振动检测法振动检测法是一种通过检测刀具在加工过程中的振动情况来判断刀具磨损程度的方法。
刀具在磨损过程中，由于其固有的质量分布和几何形状的改变，会导致机床加工过程中产生的振动发生变化。
通过振动传感器等设备，我们可以实时监测刀具振动情况，并根据振动信号的特征来判断刀具是否已经磨损。
四、切削力检测法切削力检测法是一种通过监测刀具在加工过程中的切削力来进行刀具磨损识别的方法。
当刀具磨损程度加剧时，刀具与工件之间的切削力会发生变化。
通过安装切削力传感器等设备，我们可以实时监测切削力的变化情况，并通过与初始数值进行比较，判断刀具的磨损程度。
综上所述，数控机床刀具磨损的识别方法包括外观检查法、测量法、振动检测法和切削力检测法等。
通过合理地运用这些方法，我们可以高效地判断刀具是否需要更换，从而提高数控机床的加工效率和质量。
然而，在实际应用中，各种方法的准确性和适用性会受到许多因素的影响，因此在识别刀具磨损时，我们需要综合考虑多种因素，并根据实际情况选择合适的方法。
希望本文所介绍的方法能够对读者有所帮助，使其能够更好地应对数控机床刀具磨损问题。
数控机床刀具的质量检测与评价方法
数控机床刀具的质量检测与评价方法数控机床刀具是数控机床加工的重要工具，其质量直接影响着加工效果和产品质量。
因此，对数控机床刀具进行质量检测与评价，可以提高加工效率、保证产品质量，对于企业的发展具有重要意义。
首先，数控机床刀具的质量检测与评价需要从以下几个方面进行考虑。
1. 外观检查：通过肉眼观察，检查刀具是否有明显的外观缺陷，如裂纹、磨损、变形等。
同时，还需检查刀具的表面质量，确保刀具表面光洁度符合要求。
2. 尺寸测量：通过工具测量仪器，对数控机床刀具的各个关键部位尺寸进行测量，包括刀具长度、刀尖直径、刃长等。
确保数控机床刀具的尺寸精确度达到要求，以保证加工的准确性。
3. 硬度检测：利用硬度计等仪器，对数控机床刀具的硬度进行检测。
硬度是刀具使用寿命和切削性能的关键指标之一，对于刀具的质量评价来说非常重要。
4. 切削性能测试：通过实际加工试验，对数控机床刀具的切削性能进行评价。
例如，对于铣刀而言，可以通过铣削试验来评价切削力、表面质量等指标；对于刀具而言，可以通过切削试验来评价切削速度、切削力等指标。
5. 寿命试验：通过长时间的使用，观察和记录数控机床刀具的寿命。
根据刀具的实际使用寿命来评价其质量，从而为后续的选型提供参考依据。
其次，数控机床刀具的质量评价方法可以有以下几种。
1. 分级评价方法：将数控机床刀具根据其质量水平进行分级评价，可以结合国家标准和企业内部标准，确定不同等级的判据，并将刀具进行分级排列，从而为后续的选型和使用提供参考。
2. 综合评价方法：综合考虑数控机床刀具的外观、尺寸、硬度、切削性能等多个方面的指标，通过加权平均等方法，得到一个综合评价指标，从而对刀具的质量进行评价。
这种方法可以综合考虑各个指标的重要程度，更全面地评价刀具的质量水平。
3. 对比评价方法：将数控机床刀具与相同类型的其他刀具进行对比评价，比较它们在尺寸、硬度、切削性能等方面的差异。
通过对比评价，可以直观地了解刀具的优势和不足，为选型提供依据。
刀具破损的检测方法
刀具破损的检测方法随着生产过程自动化、系统化要求的日益增长，要实现柔性制造系统的生产就必须研制可靠而有效的传感技术。
世界闻名的、日本筑波新建成的“应用激光的复合柔性系统示范工厂”中，在其复合切削过程中采用自诊断技术的方案之一是故障珍断。
其中最突出的问题就是刀具断损的检测。
刀具磨损是逐步发生的，比较容易预测，而刀具断损的发生是突然的，带有随机性。
要在加工过程中检测刀具的断损是很困难的，需要具有如下性能的理想传感器，即：能发出清晰可靠的信号：灵敏地指示刀具逐渐磨损的情况；对刀具破损能作出迅速的响应，响应的时间不超过千分之一秒；刚性好，能灵活地用于不同的加工工序；不干涉切削过程；成本低、安全可靠；可以在车间环境下使用；并能提供与机床控制系统相连接的信号。
用于检测刀具磨耗的传感器，一般分为直接式和间接式两大类。
直接式是指直接利用刀刃磨耗效应的传感器，间接式是指测量刀刃磨耗程度变化参数的传感器。
近年来国外在加工过程中检测刀具破损所用的方法和传感器见表1所示。
现在，分别叙述表1所列出的在加工过程中检测刀具磨损的各种传感器。
一、直接式直接式传感器已研制成多种不同的型式，其中有些已开始研制成商品。
1 . 利用光学传感法的传感器应用光学技术检测刀具侧面磨耗。
一种方法是使用光导纤维。
刀具由侧面用光照亮，其反射光的分布形态出光导纤维传到显示系统。
对反射回来的磨损图形进行分析，就可判断刀具磨损情况。
此法直观性强，准确、可靠。
不过，在出现刀瘤或沉积物时，分析磨损部位就有困难，并且，只能在两次切削循环之间进行静态测量。
2 . 利用湖量工件尺寸变化的传感器金属切削时，刀刃的磨损会引起工件尺寸的相应变化。
例如，随着钻头磨耗，工件孔径变小。
因此，通过测量工件尺寸或孔径尺寸，就可知刀具磨损情况。
美国Pratt&Whiteney机床厂研制了用激光干涉仪监控刀具磨损的系统，见图1。
图1. 用激光干涉仪监控刀具磨损该装置是在移动式测量头上装一反射镜。
刀具状态检测方法.
刀具状态检测方法1. 1 直接测量法直接测量法能够识别刀刃外观、表面品质或几何形状变化, 一般只能在不切削时进行。
它有两个明显的缺点: 一是要求停机检测, 占用生产工时; 二是不能检测加工过程中出现的刀具突然损坏, 使其应用受到限制。
主要方法有: 电阻测量法、刀具工件间距测量法、射线测量法、微结构镀层法、光学测量法、放电电流测量法、计算机图像处理法等。
a 电阻测量法该方法利用待测切削刃与传感器接触产生的电信号脉冲, 来测量待测刀具的实际磨损状态。
该方法的优点是传感器价格低, 缺点是传感器的选材必须十分注意, 既要有良好的可切削性, 又要对刀具寿命无明显的影响。
该方法的另一个缺点是工作不太可靠, 这是因为切屑和刀具上的积屑可能引起传感器接触部分短路, 从而影响精度。
b 刀具工件间距测量法切削过程中随着刀具的磨损, 刀具与工件间的距离减小, 此距离可用电子千分尺、超声波测量仪、气动测量仪、电感位移传感器等进行测量。
但是这种方法的灵敏度易受工件表面温度、表面品质、冷却液及工件尺寸等因素的影响, 使其应用受到一定限制。
c 射线测量法将有放射性的物质掺入刀具材料内, 当刀具磨损时, 放射性的物质微粒就会随切屑一起通过一个预先设计好的射线测量器。
射线测量器中所测得的量是同刀具磨损量密切相关的, 射线剂量的大小就反映了刀具磨损量的大小。
该法的最大弱点是, 放射性物质对环境的污染大, 对人体健康非常不利。
此外, 尽管此法可以测量刀具的磨损量, 并不能准确地测定刀具切削刃的状态。
因此, 该法仅适用于某些特殊场合, 不宜广泛采用。
d 微结构镀层法将微结构导电镀层同刀具的耐磨保护层结合在一起。
微结构导电镀层的电阻随着刀具磨损状态的变化而变化, 磨损量越大, 电阻就越小。
当刀具出现崩齿、折断及过度磨损等现象时, 电阻趋于零。
该方法的优点是检测电路简单, 检测精度高, 可以实现在线检测。
缺点是对微结构导电镀层的要求很高: 要具有良好的耐磨性、耐高温性和抗冲击性能.e 光学测量法光学测量法的原理是磨损区比未磨损区有更强的光反射能力, 刀具磨损越大, 刀刃反光面积就越大, 传感器检测的光通量就越大。
机床刀具磨损检测方法
机床刀具磨损检测方法一、引言机床刀具是制造业中不可或缺的重要工具，其磨损情况直接影响到加工质量和效率。
因此，及时准确地检测机床刀具的磨损程度对于保证加工质量和提高生产效率至关重要。
本文将探讨机床刀具磨损检测的方法及其应用。
二、机床刀具磨损分类机床刀具的磨损主要分为刃口磨损和侧面磨损两种类型。
刃口磨损是指刀具刃口的磨损情况，侧面磨损则是指刀具侧面的磨损情况。
针对不同类型的磨损，需要采用不同的检测方法。
2.1 刃口磨损检测方法刃口磨损是机床刀具最常见的磨损类型，其检测方法多种多样，以下为常用的几种方法：1.直观检测法：通过人眼观察刀具刃口的磨损情况，根据经验判断是否需要更换刀具。
这种方法简单易行，但准确性有限，只适用于刃口磨损程度较为明显的情况。
2.使用显微镜检测法：将刀具刃口放置在显微镜下进行观察，借助显微镜的放大功能，可以清晰地看到刃口的磨损情况。
这种方法相对于直观检测法能够提供更准确的刃口磨损程度信息。
3.刃口测量法：使用专门的刃口测量仪器对刀具刃口进行测量，通过测量结果来判断刃口磨损的程度。
这种方法准确性较高，但需要专门的测量设备和技术支持。
2.2 侧面磨损检测方法侧面磨损是机床刀具的另一种常见磨损类型，其检测方法也有多种选择：1.使用显微镜检测法：与刃口磨损的检测方法相似，将刀具侧面放置在显微镜下进行观察，以判断侧面的磨损情况。
2.侧面测量法：使用专门的侧面测量仪器，对刀具侧面进行测量，从测量结果中获取侧面磨损的程度信息。
这种方法准确性较高，但同样需要专门的测量设备和技术支持。
三、机床刀具磨损检测应用机床刀具磨损检测方法的应用范围十分广泛，以下为几个典型的应用场景：3.1 制造业在制造业中，机床刀具的磨损情况直接关系到产品的加工质量和生产效率。
通过及时准确地检测机床刀具的磨损程度，可以及时更换磨损严重的刀具，保证产品的质量和生产效率。
3.2 维修保养机床刀具的磨损检测也可以应用于维修保养领域。
CNC机床刀具破损检测方法及应用案例分析
CNC机床刀具破损检测方法及应用案例分析一、CNC机床刀具破损的检测方法1.目视检测法：这种方法基于操作人员的观察力，通过目视判断刀具表面是否磨损或者断裂。
操作人员需要有丰富的经验才能准确判断刀具的状态。
2.比对检测法：将新刀具与磨损已久的刀具放在同一个机床上进行对比，通过比较两者的加工结果和加工效率来判断刀具的破损程度。
3.声音检测法：通过听刀具在工作时的声音，判断刀具是否破损。
当刀具破损时，会产生异常的声音，通过记录和分析这些声音可以准确判断刀具的破损程度。
4.振动检测法：通过监测机床在切削过程中的振动信号，判断刀具是否破损。
当刀具破损时，机床会产生异常的振动信号，通过分析这些信号可以准确判断刀具的破损情况。
5.光学检测法：利用光学原理和相应的检测设备，对刀具表面进行扫描和分析，可以检测出刀具表面的磨损和断裂情况。
这种方法具有高精度和高效率的特点。
以上是几种常见的CNC机床刀具破损的检测方法，不同的方法适用于不同的刀具和加工情况，选择适合的检测方法可以提高检测的准确性和效率。
下面以一个实际案例来说明CNC机床刀具破损检测的应用。
家制造企业使用CNC机床进行金属零件的加工，刀具是关键设备之一、由于刀具磨损和断裂会导致加工质量下降和工作效率降低，因此他们需要定期检测和更换破损的刀具。
在过去，这家企业主要采用目视检测法进行刀具破损的检测。
但是由于操作人员的经验差异，有时会出现刀具破损未能及时发现的情况，导致加工不良品的产生。
为了解决这个问题，该企业引入了光学检测法。
他们购买了一套高精度的光学检测设备，通过对刀具表面的扫描和分析，可以准确判断刀具的磨损和断裂情况。
在实际使用中，操作人员将疑似破损的刀具放入光学检测设备中进行检测。
设备可以生成高清晰度的刀具表面图像，并对图像进行分析，通过比对破损前后的图像，可以精确测量刀具磨损的程度。
该企业还开发了一套刀具破损检测系统，通过与CNC机床联动，实现自动化的刀具破损检测。
CNC机床刀具破损检测方法及应用案例分析
CNC机床刀具破损检测方法及应用案例分析1、为什么需要对加工中心的刀具进行断刀检测？众所周知，现在现在很多生产制造商生产线上多数使用了自动化设备，如汽车发动机、缸体缸盖等零部件制造商利用数控机床进行机加工。
数控机床是一种高效率的自动化设备，它的效率高于普通机床的2～3倍。
然而数控加工工艺考虑不周也会影响数控机床加工质量、生产效率及加工成本。
因此，生产制造设备的使用需要大量投资和维护才能实现最大的效率，对数控机床上的刀具状态例如断刀、破损或者磨损等检测就是维护数控机床重要一环。
对刀库内刀具的加工过程进行检测不仅仅是能够保证对机床的实时监控，更重要的是也能保护刀具和保护零件，毕竟在机械制造的过程中，刀具的缺失、破损、磨损或者选型错误，都有可能造成代价不菲的工件报废或者导致机床停机，对生产线的正常运行造成了严重影响。
俗话说，时间就是金钱，生产线一停机，对制造商来说，那将是一笔不小损失，停机时间越长，损失越大。
2、CNC机床刀具破损检测方法有哪些？目前，CNC加工中心现有的断刀检测方式多种多样，主要分为两类：接触式检测和非接触式检测。
接触式刀具破损检测方式，一般是用刀具与触头间的接触来判断刀具是否出现断刀，破损或者磨损。
检测时，只要给出启动信号，触头便从原点位置向被测刀具移动。
若刀具正常，则触头触及刀具后立即返回；若刀具这段，触头到达指定位置未触及刀具则能判断刀具已断刀、破损或者磨损，于是便返回报警信息。
非接触式刀具破损检测方式，则是利用激光或者通过CNC加工的实时功率来判断刀具是否断刀、破损或者磨损，在加工时功率发生异常波动超过限定值则直接报警，是一种实时、在线的刀具检测方式，可有效保护机床。
3、机床刀具破损接触式检测应用案例-德国BK Mikro断刀检测装置（1）德国BK Mikro断刀检测装置概述德国BK Mikro专业用于加工中心刀库内断刀检测，是汽车行业发动机缸体缸盖自动线标配的断刀检测解决方案，有超过35年的相关经验，国内外的汽车行业、机床制造和金属加工行业普遍都在使用BK Mikro的断刀检测系统。
CNC机床加工中的刀具磨损检测与预警技术
CNC机床加工中的刀具磨损检测与预警技术在CNC（Computer Numerical Control，计算机数控）机床加工过程中，刀具磨损是一个常见而又重要的问题。
刀具的磨损不仅会影响加工质量和效率，还会增加生产成本和减少刀具的使用寿命。
因此，准确地检测和预警刀具磨损是至关重要的。
本文将讨论CNC机床加工中的刀具磨损检测与预警技术，以提供解决方案和改进方法。
一、刀具磨损检测的重要性对于CNC机床加工来说，刀具是起到关键作用的部件之一。
它直接决定了加工质量和效率。
然而，随着加工时间的增加，刀具会逐渐磨损。
刀具磨损的程度直接影响着产品的精度和表面质量。
如果无法及时检测到刀具的磨损情况，加工质量就会出现下降，甚至可能导致工件报废。
因此，刀具磨损检测的重要性不言而喻。
二、刀具磨损检测的方法目前，刀具磨损检测主要有以下几种方法：1. 视觉检测法：通过对加工过程的实时监控和图像分析，识别出刀具与工件之间的接触情况，从而判断刀具的磨损程度。
这种方法可以在不停机的情况下进行，具有实时性和准确性。
2. 声学检测法：利用特定的传感器，对刀具在切削过程中产生的声波进行采集和分析，从而判断刀具的磨损程度。
这种方法不需要接触刀具，可以大大提高检测的效率和安全性。
3. 动态力检测法：通过测量刀具在加工过程中所受到的切削力变化，以及刀具的振动情况，来判断刀具的磨损程度。
这种方法可以实时监测刀具磨损的情况，并及时发出预警信号。
4. 温度检测法：通过测量刀具在切削过程中所产生的温度变化，以及刀具表面温度的变化，来判断刀具的磨损程度。
这种方法可以快速、准确地检测刀具的磨损情况。
三、刀具磨损预警技术除了刀具磨损检测外，预警技术也是非常重要的。
刀具的磨损并不是突然发生的，通常会存在一定的前兆。
通过提前预警，可以有效避免因刀具磨损带来的不良后果。
1. 数据分析法：通过大数据分析和机器学习算法，对刀具磨损的数据进行深入挖掘和分析，从而提前预测刀具的磨损情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机床刀具的破损检测
全球著名的高性能摩托车生产商Ducati Motor公司在长期的加工经验积累中，认识到了必须严格控制Desmodromic发动机贵重零件加工的重要性，并决定对此加工进行改善。
最终依赖破损检测生产出了独特的凸轮轴，防止加工过程中刀具破损引发的损失。
在一年当中，不同的刀具要使用成千上万次，始终存在着从刀库中取出开裂或破损刀具的风险，这会导致非常严重的后果。
通过使用基于创新的非接触测量技术的Renishaw刀具破损检测系统，这一问题迎刃而解。
Desmodromic系统是Ducati发动机从1972年以来就一直采用的
用以实现高速、高可靠性的一个概念
凸轮轴生产过程中的最重要环节是在两个Stama上完成的。
这两个加工中心全年不间断运转，生产用于各种Ducati发动机的凸轮轴（图1）。
Ducati Motor的制造技术专家Fulvio Abbondi评论道：“制造轴件需要很高的精度，整个精密加工过程都在我们的工厂中完成。
这是一种非常昂贵的零件。
它由特种合金钢制成，第一次粗车之后的坯件放入机床时成本就已经非常昂贵了。
”
图1 凸轮轴采用了特殊的“上升斜坡”非传统设计
在凸轮轴生产过程中，出现刀具破损的后果将非常严重，可能导致废品、重新加工的重大损失并浪费时间。
还可能损坏机床主轴，这一损失加上特殊刀具本身的成本将达到数千欧元。
实现控制
Abbondi提到了刀具破损检测的作用。
“在机床上对加工过程进行检查是很重要的。
Renishaw NC4系统安装在两台加工中心上：刀具载入主轴中准备加工之后，会立即在指定高度穿过该装置的光束（图2）。
如果切削刃破损，例如不是100mm，而是97mm长，激光系统就会发出报警。
显然，每种刀具都有自己的长度、直径等，而系统在刀具通过检测光束时将这一因素考虑在内。
”他继续说：“利用NC4，我们还可以检查用于加工凸轮上的键和其他基准点的小刀具的破损，这对发动机的正常运行十分关键。
如果没有Renishaw系统，机床可能会在切削刃破损的情况下运行，导致灾难性后果。
此外，由于对刀具进行自动破损检测，一名操作员就可以轻松地管理两台机床：他需要做的全部事情仅仅是装载零件并确保一切运行顺畅。
”
图2 Renishaw NC4系统用于防止破损刀具对非常昂贵的零件造成损坏
― 消除废品、避免重新加工和浪费时间
过程控制对加工操作至关重要，正如Abbondi所说：“我们做的第一件事就是安装一套由机床制造商提供的能够检查主轴电机功率的系统。
”该系统检查较大（用于钻最深的孔）的磨损程度，加工过程中磨损钻头应受力更明显。
如果扭矩增大，意味着刀具破损，于是发出报警。
但是我们还需要快速可靠地检测刀具破损，即便是最小的破损也不放过，这些破损常常可以逃过大多数检测系统的检查。
”
图3 安装在机床工作区外的Renishaw非接触式激光刀具检测系统
传统接触式检测系统存在一些缺点，往往不适合小刀具――刀具接触“按钮”或“杆”后激活装置。
接触本身也可能存在破坏刀具的风险。
这意味着加工只能在低速下完成，从而减慢了加工过程并大大延长循环时间。
系统通常必须安装在工作区内，占用了宝贵的空间，并导致可能的碰撞危险，更不用说由于容易堵塞而造成的低可靠性。
这就是要采用Renishaw系统取代这些装置的原因。
用光束检查
激光技术的改进推动了非接触检测系统的开发，这种系统能够安全测量比以往更小的小刀具。
一束激光光束在发射器和接收器（安装在机床工作台或其对面一侧）之间移动，这样光束就穿过工作区。
当刀具穿过光束时，接收器检测到的光通量减少，于是产生一个触发脉冲。
如果检测的光通量没有减少，系统就发出刀具破损信号。
全球大多数发动机制造商在发动机中使用回位弹簧关闭（排气和进气）阀门，操作后这些弹簧将阀门拉回原位。
Ducati是个例外，该公司的非传统Desmodromic 系统具有很多优点。
通过解决弹簧惯性的问题并减少30％的操作磨损，Desmodromic分配装置使得发动机在高速下可靠性更强。
理论上发动机可以很容易超过20000 RPM。
Desmodromic采用机械系统关闭阀门，这一概念源于美国，但由于成本过高而被放弃。
但是，博洛尼亚的著名制造商有另外的想法，1972年在双缸发动机中结合了Desmodromic分配装置，几十年来一直采用这一成功做法。
阀门是采用特殊的凸轮而不是简单的弹簧关闭，从各个方面建立了阀门和其位置之间的精确联系，Desmodromic这一术语来自希腊语"desmòs"，意思是“联系”。
