第八章 汽轮机润滑油系统
汽轮机润滑油系统内容
二、主油泵 离心泵的工作原理
在泵内充满油的情况下，叶轮旋转使叶轮内的油也 跟着旋转，叶轮内的油在离心力的作用下获得能量， 叶轮槽道中的油在离心力的作用下甩向外围流进泵 壳，于是叶轮中心压力降低，这个压力低于进油管 内压力，油就在这个压力差作用下由吸油池流向叶 轮，这样油泵就可以不断的吸油，不断的供油了。
两两换热波纹板之间构成流体介 质通道层，作为换热元件的波纹 板一侧是冷却循环水另一侧润滑 油，构成油水的换热通道层交错 布置，压紧板和波纹板之间不通 换热介质。油（或水）通道层的 水进出口周围的两片波纹板之间 采用密封垫密封，防止油（或水） 进入水通道和冷却器外，两个波 纹板之间的油通道（或水通道） 采用密封垫密封构成完整封闭的 油通道层（或水通道层）并防止 油（或水）泄漏到冷却器外。
四、交流润滑油泵
额定电流：81.8A，转速： 2950rpm。单级单吸立式电动离心油泵（转
速：3000r/min，启动油温 ≥ 15℃）。安装在主油箱上，能保持独立运 行。该泵完全浸没在润滑油中，经过油泵底部的滤网吸油，泵出口油 经冷油器至轴承润滑油总管，只在机组启动和停机阶段、当主油泵供 油压力不能维持润滑油总油管油压时使用，由压力开关控制。泵出口 装有一逆止阀以防止系统中油倒流。 启动时和运行中注意电流变化，防止因超电流引起过电流保护。
主油泵的作用
汽轮机主油泵是单级双吸式离心泵（中开泵），转速：3000r/min
由汽轮机转子直接驱动。在正常运行中，主油泵的高压排油流至主 油箱去Ⅰ、 Ⅱ级射油器，Ⅰ级射油器从油箱中吸取润滑油升压后供给主 油泵，主油泵高压排油通过Ⅱ级射油器压力降低，作为润滑油进入冷油 器，换热后以一定的油温供给汽轮机润滑油用户系统。（主油泵不是自 行充油而是必须向它连续提供压力油，在启动和停机期间，上述工作由 交流润滑油泵完成，当汽轮机处于或接近额定转速时由射油器提供） 主油泵是将动力机的机械能转换成输送介质的能量的关键部件。
汽轮机润滑油系统工作流程

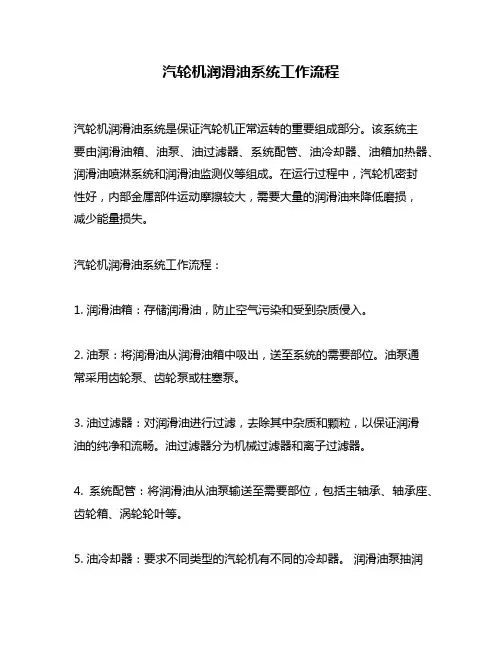

汽轮机润滑油系统工作流程
汽轮机润滑油系统是保证汽轮机正常运转的重要组成部分。
该系统主
要由润滑油箱、油泵、油过滤器、系统配管、油冷却器、油箱加热器、润滑油喷淋系统和润滑油监测仪等组成。
在运行过程中，汽轮机密封
性好，内部金属部件运动摩擦较大，需要大量的润滑油来降低磨损，
减少能量损失。
汽轮机润滑油系统工作流程：
1. 润滑油箱：存储润滑油，防止空气污染和受到杂质侵入。
2. 油泵：将润滑油从润滑油箱中吸出，送至系统的需要部位。
油泵通
常采用齿轮泵、齿轮泵或柱塞泵。
3. 油过滤器：对润滑油进行过滤，去除其中杂质和颗粒，以保证润滑
油的纯净和流畅。
油过滤器分为机械过滤器和离子过滤器。
4. 系统配管：将润滑油从油泵输送至需要部位，包括主轴承、轴承座、齿轮箱、涡轮轮叶等。
5. 油冷却器：要求不同类型的汽轮机有不同的冷却器。
润滑油泵抽润
滑油，通过油冷却器冷却后再输送到润滑油喷嘴。
6. 油箱加热器：在低温环境下，避免润滑油凝固，也有利于汽轮机在下一次启动前提前加热。
7. 润滑油喷淋系统：将润滑油喷洒到需要保护的部位，可降低磨损、减少能量损失，提高汽轮机的效率。
8. 润滑油监测仪：可以实时监测润滑油的温度，压力和流量。
其中，润滑油的温度和压力是获取润滑油运行效果的重要参数，流量可以设置在一定范围内来保证润滑油的使用量。
综上所述，汽轮机润滑油系统非常重要，对汽轮机的正常运转和使用寿命有很大的影响。
因此，润滑油需要定期更换和检查，以确保其良好运行并及时发现问题。
汽轮机润滑油系统内容
射油器又可以称为“射油抽油器”，装在射油器进口的滤网是为了 防止杂物堵塞喷嘴。简而言之，当压力油经油喷嘴高速喷出时，在喷 嘴出口形成真空，利用高压射流的自由卷吸作用把油箱中的油经滤网 带入扩散管（渐扩管）减速升压后以一定的压力排出。提高主油泵工 作的可靠性。
射油器
射油器的作用是将小流量的高压油变成大流量的高压油。油喷嘴、喉管
主油泵是将动力机的机械能转换成输送介质的能量的关键部件。
润滑油母管压力 主油泵入口压力 主油泵出口压力
1号机 0.16MPa 0.3MPa 2.1MPa
2号机 0.18MPa 0.18MPa 1.95MPa左右
主油泵泵体
主油泵是主 轴驱动离心 泵，水平安 装在汽轮机 的前轴承箱 内，泵轴与 汽轮机的高 压转子刚性 连接。
启动：（1）当机组启动投入盘车前，应先将顶轴油泵投入运行； （2）当汽机打闸停机后，转速低于1200rpm时，顶轴油泵应自启否则应 手动启动，并查明原因。
停止：（1）主机转速至1200rpm时，顶轴油泵应自动停运，否则手动停运； （2）盘车停止后，停止顶轴油泵运行。
十、盘车装置
采用低速盘车，盘车电机转速：730r/min，主轴转速：4.10r/min 盘车装置的作用在于，消除冲转前或停机后转子产生的热弯曲。
板式冷油器采用换热波纹板叠装于上下导杆之间构成主换热元件。导 杆一端和固定压紧板采用螺丝连接，另一端穿过活动压紧板开槽口。 压紧板四周采用压紧螺杆和螺母把压紧板和换热波纹板压紧固定。
板式冷却器的特点
（1）传热效率高
换热片采用高导热 的波纹板，板片波 纹所形成的特殊流 道使流体在极低的 流速下即可发生强 烈的扰动流（湍流 ），扰动流又有自 净效应以防止污垢 生成因而传热效率 很高。
汽轮机润滑油系统内容ppt课件
主油泵泵壳
11
单吸式叶轮示意图
双吸式叶轮示意图
12
三、射油器
射油器由喷嘴、滤网、扩压管、混合 室等组成。射油器是一种喷射泵，利用少 量的润滑油作动力，吸入大量的油，以一 定的压力供润滑油系统和主油泵用油。
射油器喷嘴进口和提供动力油的主油 泵出口相连，高压油经油喷嘴高速喷出， 以很高的速度离开喷嘴进入扩压管，在喷 嘴口处形成负压，造成混合室真空，油箱 中的油在负压的作用下被吸入混合室。高 速油流带动周围低速油流，并在混合室中 混合后进入扩压管。油流在扩压管中速度 降低，油压升高，最后以一定压力流出， 供给系统使用（在扩压管中，油的动能转 换成压力能）。
启动：（1）当机组启动投入盘车前，应先将顶轴油泵投入运行； （2）当汽机打闸停机后，转速低于1200rpm时，顶轴油泵应自启否则应 手动启动，并查明原因。
停止：（1）主机转速至1200rpm时，顶轴油泵应自动停运，否则手动停运； （2）盘车停止后，停止顶轴油泵运行。
29
十、盘车装置
采用低速盘车，盘车电机转速：730r/min，主轴转速：4.10r/min 盘车装置的作用在于，消除冲转前或停机后转子产生的热弯曲。
两两换热波纹板之间构成流体介 质通道层，作为换热元件的波纹 板一侧是冷却循环水另一侧润滑 油，构成油水的换热通道层交错 布置，压紧板和波纹板之间不通 换热介质。油（或水）通道层的 水进出口周围的两片波纹板之间 采用密封垫密封，防止油（或水） 进入水通道和冷却器外，两个波 纹板之间的油通道（或水通道） 采用密封垫密封构成完整封闭的 油通道层（或水通道层）并防止 油（或水）泄漏到冷却器外。
主油泵是将动力机的机械能转换成输送介质的能量的关键部件。
润滑油母管压力 主油泵入口压力 主油泵出口压力
汽轮机润滑油系统
• 扬程—— 127m
• 出油量— 3m³/min
交流启动油泵
布置在汽机房零米层。汽机启停机过程中（主油泵未正 常工作时），向调节保安系统及润滑油系统供油。
技术规范：
• 转数——
• 电机型号：YB2-
2950rpm
250M-2
• 扬程——108m • 电机功率：55KW
表示。 • 闪点：加热到一定温度时，部分油变为气体，
这个温度就叫 闪点。
注意事项
为了防止调节系统因压力油降低而引起停机事故， 所以当主油泵出口油压降低至1.0MPa时，由压力开 关使高压交流油泵自动启动投入运行。
机组正常运行时，电动辅助油泵都应停止运行。由 主油泵向机组提供调节油、安全油、润滑油。
汽轮机润滑油系统
目录
系统概述 主要设备 系统流程 注意பைடு நூலகம்项
系统概述
汽轮发电机组是高速运转的大型机械，其 轴承和轴承座需要大量的油来润滑和冷却，因 此汽轮机必须有供油系统用于保证汽轮机组的 正常工作。
系统概述
系统组成：汽机润滑油系统由油箱、主油泵、
交流启动油泵交流润滑油泵、直流事故油泵、
• 出油量—
• 电压：AC380V
1.55m³/min
交流润滑油泵/直流事故油泵
在机组启、停时由交流润滑油泵经冷油器向润滑油系统供油，事故情况下由 直流润滑油泵经冷油器向润滑油系统提供机组顺利停机的润滑油。
技术规范：
• 转数—— 2950rpm
• 扬程——34m
• 出油量— 0.4m³/min
技术规范主：要数 进口油 出口油 出口油 安装位
据 压(Mpa)压(Mpa) 量 置
汽轮机润滑油系统说明(一)2024
汽轮机润滑油系统说明（一）引言概述：汽轮机润滑油系统是汽轮机运行的一个重要部分，其功能是保证汽轮机各部件的摩擦和磨损处于合理范围，延长汽轮机的使用寿命。
本文将从润滑油系统的组成、工作原理、常见问题及解决方法等几个方面进行详细说明。
一、润滑油系统的组成1. 主润滑油箱：储存润滑油并保持其适宜温度。
2. 润滑油泵：负责将润滑油从主润滑油箱送至汽轮机的各个关键部位。
3. 润滑油过滤器：过滤润滑油中的杂质，保证润滑油的清洁度。
4. 润滑油冷却器：冷却润滑油，维持其合适的温度。
5. 润滑油压力调节器：根据需要调节润滑油的压力。
二、润滑油系统的工作原理1. 润滑油的供给：润滑油泵通过压力将润滑油送至各个部位。
2. 润滑油的循环：润滑油在各个部位形成油膜，减少部件之间的直接接触，降低摩擦和磨损。
3. 润滑油的冷却：润滑油冷却器将过热的润滑油冷却后再送回润滑油箱，保持润滑油的合适温度。
三、润滑油系统常见问题及解决方法1. 润滑油污染：润滑油过滤器的清洁度检查和定期更换润滑油可解决润滑油污染问题。
2. 润滑油压力异常：检查润滑油泵和润滑油压力调节器，调整或更换故障部件。
3. 润滑油泵故障：检查润滑油泵的工作状态和清洁度，对润滑油泵进行维修或更换。
4. 润滑油温度过高或过低：检查润滑油冷却器的工作状态和冷却液的供应，进行必要的维修或调整。
四、润滑油系统的维护保养1. 定期更换润滑油：根据运行时间和润滑油的使用情况，定期更换润滑油。
2. 清洁润滑油过滤器：定期检查并清洁润滑油过滤器，保证其有效过滤杂质。
3. 检查润滑油泵的工作状态：定期检查润滑油泵的工作状态，确保其正常运转。
4. 定期检查润滑油冷却器：检查润滑油冷却器的工作状态和冷却液的供应，确保其正常工作。
五、总结汽轮机润滑油系统对汽轮机的运行起着至关重要的作用。
了解润滑油系统的组成、工作原理以及常见问题和解决方法，能够帮助我们更好地维护和保养润滑油系统，延长汽轮机的使用寿命，提高汽轮机运行的稳定性和可靠性。
汽轮机润滑油系统
汽轮机润滑油系统、EH油系统培训资料第一节汽轮机润滑油系统汽轮机润滑油系统基本都采用主油泵—射油器的供油方式，主油泵由汽轮机主轴直接驱动，其出口压力油驱动射油器投入工作。
润滑油系统主要用于向汽轮发电机组各轴承提供润滑油，向汽轮机危急遮断系统供油，向发电机氢密封装置提供油源，以及为主轴顶起装置提供入口油，润滑油系统中可以考虑添加润滑油滤油机，用以保证油液在系统使用过程中满足系统运行的需要质量。
一、系统组成各机组润滑油系统设置略有不同，下面以某哈汽机组为主作讲解。
（一）主油泵主油泵都为单级双吸离心式油泵，安装于前轴承箱内，由汽轮机转子直接驱动，它为射油器提供动力油，向调节保安系统提供压力油。
主油泵吸入口油压为0.09～0.12 MPa，出口油压为1.0～2.05MPa。
主油泵不能自吸，在汽轮机起停阶段要靠交流润滑油提供压力油，维持轴承润滑油、密封油和主油泵的进口油；由高压起动油泵提供高压油供调节保安用油。
当转速达到额定转速的90％左右时，主油泵就能正常工作，这时要进行主油泵与高压起动油泵、交流润滑油泵的切换，切换时应监视主油泵出口油压，当压力值异常时采取紧急措施防止烧瓦。
（二）射油器射油器安装在油箱内油面以下，采用射流泵结构，它由喷嘴、混合室、喉部和扩压管等主要部分组成。
工作时，主油泵来的压力油以很高的速度从喷嘴射出，在混合室中造成一个负压区，油箱中的油被吸入混合室。
同时由于油粘性，高速油流带动吸入混合室的油进入射油器喉部，从油箱中吸入的油量基本等于主油泵供给喷嘴进口的动力油量。
油流通过喉部进入扩散管以后速度降低，速度能又部分变为压力能，使压力升高，最后将有一定压力的油供给系统使用。
东方机组润滑油系统一般有两个射油器：供油射油器和供润滑油射油器。
供油射油器为主油泵提供入口油，而供润滑油射油器为汽轮发电机组各轴承提供润滑油以及密封用油；两射油器在结构上完全相同。
国产引进型机组只有一个射油器，它同时向主油泵进口和轴承供油。
汽机汽轮机润滑油系统
汽机汽轮机润滑油系统电力百科第 31 期：润滑油系统1 典型油系统介绍汽机的油系统按功能可以分为：调节油部分，保安油部分，润滑油部分。
汽轮机的油系统是一套分厂完整的液压油系统，其组成：储油装置-油箱，动力单元-油泵，输送装置-管道，冷却单元-冷油器，净化单元-过滤器，控制单元-电调装置，执行单元-油动机。
下面以电调式汽轮机油系统为例分别来介绍：1 调节油系统电调型汽轮机通过电子调节器(即DEH)输出电信号，经过电液转换装置，改变成液压信号，控制油动机动作。
目前国内小型汽轮机用的电液转换器主要有三种分别是：VOITH,CPC,DDV(MOOG)。
作用是将接收到的电信号转换成相应的液压信号。
动力油(EH油)从注油泵出其中一路进入电液转换器，经过电液转换器变压后，成为调节油，进入错油门底部，控制错油焖阀芯移动，改变动力油进入油动机活塞的油路，进而改变油动机活塞的位置。
油动机能够在一个特定的位置挺住，电调系统需要感知油动机目前的位置，这就需要有反馈信号的存在。
2 润滑油系统动力油来自主油泵出口，经过一射油器后，形成一股较低压力的油，这股油经过冷油器冷却至40℃(该温度下油的粘度最佳，工程实践中一般要求油温在40~45℃)后直接进入各个轴承，在转子轴颈和轴瓦之间形成一层油膜，起到润滑作用，同时，通过油将轴承处产生的热量带走。
3 保安油系统保安油系统，顾名思义，对汽轮机的起到安全保护作用的一股油。
保安油是由一股动力油在经过危机遮断装置后形成的。
保安油在汽轮机运行中，几乎不消耗油量，保安油压力与动力油一致。
只有当外部原因促使危机遮断装置动作，或者AST电磁阀动作，将保安油卸掉，保安油失压，使得汽轮机保安设备动作，起到关闭和保护汽轮机的作用。
例如汽轮机的主汽门液压缸上就接有保安油，当保安油失压后，主汽门会迅速关闭以切断汽轮机进汽。
2 润滑油系统的组成系统主要由汽轮机主轴驱动的主油泵、冷油器、注油器、顶轴油系统、排烟系统、集装油箱（主油箱）、润滑油泵、事故油泵、密封油备用泵、滤网、电加热器、阀门、逆止门和各种监测仪表等构成。
润滑油系统详介
14
名称 材料： 外壳
轴 叶轮 交流启动油泵电动机 型号 型式 功率 电压 转速 总重 交流辅助油泵 型式 型号 制造厂 数量 容量 出口压力 转速 材料： 外壳
轴 叶轮 交流辅助油泵电动机 型式 功率 电压 转速 总重 直流事故油泵 型式 型号 制造厂 数量 容量 出口压力 转速 材料： 泵壳
板式冷油器具有以下特点：
图 8－6 管式冷油器示意图（立式）
传热效率高；使用安全可靠；结构紧凑、占地小、易维护；阻力损失少 ；热损失小； 冷却水量小；经济性高；冷却片（冷却容量）增减方便；有利于低温热源的利用。
集装油箱（见图 8－4）是由钢板、工字钢等型材焊制而成的矩形容器，为了承受油箱 自重和油箱内油及设备的重量，底部焊有支持板，外侧面和外端面焊有加强肋板，盖板内侧 面也焊有工字钢以加强钢度，保证箱盖上的设备正常运行。油箱顶部四周设有手扶栏杆。
121
汽机专业培训教材（A 版）
图 8－1 汽轮机润滑油系统流程
对于高参数的大容量机组，由于蒸汽参数高，单机容量大，故对油动机开启蒸汽阀门的 提升力要求也就大。调节油系统与润滑油系统分开并采用抗燃油以后，就可以提高调节系统 的油压，从而使油动机的结构尺寸变小，耗油量减少，油动机活塞的惯性和动作过程中的摩 擦变小，从而改善调节系统的工作性能，但由于抗燃油价格昂贵，且具有轻微毒性，而润滑 油系统需要很大油量，两个系统独立运行，润滑油采用普通的透平油是就可以满足要求。
轴 叶轮 直流事故油泵电动机 型式 功率 电压 转速 总重
汽机专业培训教材（A 版）
单位
数值
铸钢 碳钢 铸钢
YB225M－4
Kw
45
V
AC380
rpm
1500
汽轮机润滑油系统
汽轮机润滑油系统三润滑油系统1概述1.1系统功能汽轮机润滑油系统采用电动油泵供油方式，主要用于向轴承润滑孔和发电机组喷油系统供油；向安全部门提供一次压力和油；向发电机氢密封空气侧提供密封油，并为顶轴系统提供足够的油源。
1.2系统描述汽轮发电机组的轴承需要润滑油来形成连续的油楔，转子在这层油楔上转动。
形成油楔只需要少量的油，然而，由于转子的传热、轴承面的磨擦以及润滑油自身的紊流，产生了大量的热量。
因此，为了一定的轴承温度，需要向轴承提供更多的油量对轴承进行冷却。
轴承的润滑油压约为0。
18mpa，此油压确保了轴承上部压力不低于大气压，避免造成油楔的不连续。
另一方面，如果油压过高，润滑油就会从轴承两端高速地喷射出来，并变成雾状。
这样，油很容易从轴承箱里窜出。
油温必须保持在一定的范围以内，如果轴承进油油温过低，由于油的高粘度会使轴承润滑效率变低。
如果轴承回油温度过高，油会很快氧化而变质。
因此，轴承回油度应限制在60~70℃，轴承进油油温度限制在38~46℃（正常运行时，调整为46℃）。
可以通过调整每个轴承的进油量来达到需要的轴承回油温度。
为允许足够的调节量，每个轴承的供油管采用较大管径，在轴承进口管处装有呆移动式节流孔板。
润滑油系统图见附图0-1-1。
1.3系统工质系统工作介质为iso-vg32汽轮机油，相关主要性能要求见下表。
我厂展示的汽轮机油包括美孚mobildte832、康辉普通级32#汽轮机油和中石油l-ktp系列汽轮机油。
项目粘度水平（根据gb/t3141）运动粘度（40度）mm2/s粘度指数大于倾点，温度小于闪点（开口），温度大于或中和值，mgkoh/g水分机械杂质乳化（54 C，40-37-3ml），24小时液体腐蚀试验（合成海水）后的最小值小于ml/ml防泡沫ml/ml小于24 C 93.5铜腐蚀（100 C）×3H），等级≤ 空气排放（50℃），分钟≤ 氧化稳定性，氧化后酸值达到2.0mgkoh/g的时间，H≥50/0150/0无锈154000gb/11143gb/t5096gb/t0308gb/t12581技术指标3228.8-35.290-72000.18无无10150/0试验方法-gb/t265gb/t1995gb/t3535gb/t3536gb/t4945gb/t511gb/t260gb/t7305gb/t125792系统的构成（1）集装箱箱（2）两台交流电动主油泵（一台主油泵和一台辅助油泵）（3）一台直流电动事故油泵（4）两台交流电动排油风机（5）两台冷油器（6）两台交流电动顶轴油泵蓄能器（7）（8）润滑油管路（9）压力调节阀（10）电加热器（11）油系统附件3系统工程主要设备简介3.1油泵正常运行时，交流电动主油泵mop（备用交流电动辅助油泵AOP）同时向汽轮发电机组各轴承供油，当油压降至给定值时油压过低时，用直流电动应急油泵EOP建立轴承润滑油压，三台电动油泵通过继电器控制自动投入运行。
汽轮机润滑油系统
润滑油系统的作用
汽轮机共有系统的主要任务是向汽轮发电机
组的各轴承提供足够的、压力和温度合格的 润滑油。同时在机组停机或启动时，向盘车 装置和顶轴装置供油。
润滑油系统的设备组成及其作用
润滑油箱： 主油泵 注油器 辅助油泵 冷油器 顶轴油泵 净油系统 除油雾系统 电加热器 远传液位指示器
冷油器
冷油器安装在油箱附近，他的功能是机组在
运行时，保证轴承的进油温度。
顶轴油泵
机组设置2台柱塞式顶轴油泵。在启动盘车前，
先启动顶轴油泵，利用其10~12Mpa的高压 油将轴颈顶离轴瓦，避免两者之间的干摩擦， 同时可以减少盘车的启动力矩，使盘车马达 的功率减少。
净油系统
净油系统用以除去润滑油中的水、固体粒子
电加热器
安装在油箱侧面浸没式管状电加热器，供冬
季机组启动前加热系统用油，以维持一定的 油温。
远传液位指示器
安装在油箱顶部，由主管体、导管和浮筒、
支持架、信号发送器的铁芯在电感线圈内上 下移动，使液位变化转化成电信号，在控制 室内的仪表上显示出来。
生产二作业区
运行四值
黄会芳
润滑油箱
润滑油箱是个大容量的碳钢容器，机组所需
的全部润滑油系统所用的油全部储存在这个 容器内。润滑油箱通常布置在汽轮机发电机 组运行层以下，油泵从油箱中吸油送往润滑 油系统，同时，所有回油也均回到油箱。
主油泵
主油泵是双吸离心油泵，装在汽轮机前轴承
座中转子的延伸端部。在机组转速达到 2900rpm以上时，由其向油系统供油。
和其他杂质，使油质满足机组运行的要求， 确保机组安全、稳定的运行，延长油的使用 寿命。
汽轮机润滑油系统
汽轮机供油系统概述主机供油系统主要是指汽轮发电机组的润滑油系统、顶轴油系统、调节保安油系统，是保证机组安全稳定运行的重要系统。
350MW 汽轮发电机组的主机供油系统一般采用汽轮机油作为润滑油和氢密封油、抗燃油作为调节保安用油，其汽轮机油和抗燃油是两个完全独立的油系统。
在机组正常运行时，润滑油系统通常由汽轮机主轴带动的主油泵供给润滑油。
其主要功能是给汽轮发电机组主轴承、推力轴承、盘车装置提供润滑油及顶轴系统用油。
为密封氢气的密封油系统供油，以及为操纵机械超速脱扣装置供油。
一、润滑油系统的主要设备、工作原理及作用汽轮发电机组是高速运转的大型机械，其支持轴承和推力轴承需要大量的油来润滑和冷却，因此汽轮机必须有供油系统用于保证上述装置的正常工作。
供油的任何中断，即使是短时间的中断，都将会引起严重的设备损坏。
润滑油系统和调节油系统为两个各自独立的系统，润滑油的工作介质采用的透平油，相当于国标GB11120－89号透平油,油牌号ISOVG32.（一）系统流程简介：本润滑油系统采用主油泵—射油器供油方式，主要任务是向汽轮发电机组的各轴承（包括支撑轴承和推力轴承）、联轴器及盘车装置提供合格的润滑、冷却油。
在汽轮机组静止状态，投入顶轴油，在各个轴颈底部建立静油膜，托起轴颈，使盘车顺利盘动转子；机组正常运行时，润滑油在轴承中要形成稳定的油膜，以维持转子的良好旋转；同时由于转子的热传导、表面摩擦以及油涡流会产生相当大的热量，需要一部分润滑油来进行换热。
另外，润滑油还为保安部套、顶轴油系统提供稳定可靠的油源，还可以作为发电机密封油的辅助供油系统。
正常运行时，润滑油系统的全部用油由主油泵和注油器供给，主油泵的出口压力油先进入主油箱，然后经油箱内的油管路分为二路：一路进入1号注油器，1号注油器出口油进入主油泵入口；二路进入2号注油器，2号注油器出口也分两路：一路供向保安部套；另一路经冷油器送至各径向轴承、推力轴承、联轴器、盘车装置、轴承的低油压保护试验装置用油以及顶轴油入口、密封油系统。
汽轮机介绍之润滑油系统
汽轮机介绍之润滑油系统汽轮机是一种常用的转动机械设备，用于将燃气能量转化为机械能。
为了保证汽轮机的正常运行和延长使用寿命，合理的润滑油系统是必不可少的。
润滑油系统的主要功能是提供适当的润滑和冷却油以减少机械磨损和热量产生。
润滑油系统由多个组成部分组成，包括油箱、油泵、油冷却器、油过滤器、油分配器、油压控制器和油液回收装置等。
这些组件都是为了确保润滑油以理想的流动速度和温度分布在润滑表面上。
首先，油箱是用来存储润滑油的容器。
油箱通常位于汽轮机的底端，这样可以利用重力将油送到需要润滑的部位。
油箱还设置了油位计和温度计等装置，以监测油液的状态。
其次，油泵是润滑系统的核心组件之一、它的主要功能是将润滑油从油箱中抽取并提供给需要润滑的部位。
油泵通常采用离心泵，通过旋转产生的离心力将油液从低压区域提升到高压区域。
油泵还配备了流量计和压力计来确保润滑油的稳定供给。
油冷却器是润滑系统中的另一个重要组件。
汽轮机在运行过程中会产生大量的热量，如果过热会导致油液的粘度降低和氧化，从而降低润滑效果。
因此，油冷却器的主要作用是通过冷却介质（通常是水或空气）降低润滑油的温度，从而保持其正常工作状态。
油过滤器则是用来清除润滑油中的杂质和颗粒物。
杂质和颗粒物会增加润滑油的黏度、污染油膜，导致机械磨损和故障。
因此，油过滤器的作用是通过过滤网、纤维填料或磁力颗粒吸附等方式，使润滑油得到净化和过滤。
油分配器是将润滑油引导到需要润滑的部位的装置。
它通常由一系列管道、流量控制阀和喷油器组成，以确保润滑油能够均匀地分配到每个关键部位。
油压控制器则负责监测和控制润滑油的压力。
它通常通过调整油泵的转速或流量来控制润滑油的供给量，从而保持适当的润滑油薄膜厚度和压力。
最后，油液回收装置用于收集和回收使用过的润滑油。
润滑油会在使用过程中逐渐变质和污染，必须进行定期更换和处理。
油液回收装置通过离心分离、过滤和脱水等处理方式将废油中的污染物和水分去除，以便于再利用或安全处理。
汽机润滑油系统
汽轮机润滑油系统简介根据汽轮机油系统的作用，一般将油系统分为润滑油系统和调节（保护）油系统两个部分。
汽轮发电机组的供油系统对保证机组安全稳定运行至关重要。
大型汽轮发电机组的供油系统既有采用汽轮机油作为润滑油和氢密封油，采用抗燃油作为调节用油的系统，也有所有用油都采用汽轮机油的系统。
前者的汽轮机油和抗燃油是两个完全独立的油系统，而后者的油系统为一个。
一、汽轮机油系统的作用（1）向机组各轴承供油，以便润滑和冷却轴承。
（2）供给调节系统和保护装置稳定充足的压力油，使它们正常工作。
（3）供应各传动机构润滑用油。
1、润滑油系统首先，在轴承中形成稳定的油膜，以维持转子的良好旋转；其次，转子的热传导、表面摩擦以及盘车油涡轮会产生相当大的热量，为了始终保持油温合适，就需要一部分油量来进行换热。
另外，润滑油还为主机盘车系统、顶轴油系统、发电机密封油系统提供稳定可靠的油源。
汽轮机的润滑油是用来润滑轴承，冷却轴瓦及各滑动部分。
根据转子的重量、转速、轴瓦的构造及润滑油的粘度等，在设计时采用一定的润滑油压，以保证转子在运行中轴瓦能形成良好的油膜，并有足够的油量冷却。
若油压过高，可能造成油挡漏油，轴承振动，油压过低会使油膜建立不良，易发生断油而损坏轴瓦。
润滑油系统的正常工作对于保证汽轮机的安全运行具有重要意义。
如果润滑油系统运行中突然断油，即使只是很短时间的中断，也将引起轴瓦烧瓦，从而可能发生严重事故。
此外，油流的中断同时将使低油压保护动作，使机组故障停机，因此运行中必须给予足够的重视。
2、顶轴油系统设置汽轮发电机组的顶轴油系统，是为了避免盘车时发生干摩擦，防止轴颈与轴瓦相互损伤。
目前大型汽轮机组多数设有顶轴油系统，但有的机组则不设顶轴油系统。
在汽轮机组由静止状态准备启动时，轴颈底部尚未建立油膜，此时投入顶轴油系统，使机组各轴颈底部建立油膜，将轴颈托起，以减小轴颈与轴瓦的摩擦，同时也使盘车装置能够顺利地盘动汽轮发电机转子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第八章汽轮机润滑油系统第一节系统概述1、润滑油系统系统概述1.1 油系统设有可靠的主供油设备及辅助供油设备，在起动、停机、正常运行和事故工况下，满足汽轮发电机组所有轴承的用油量。
给水泵汽轮机的调节润滑油系统和主汽轮机的调节润滑油系统分开，各自设有单独的调节润滑油系统。
1.2 油箱容量满足当厂用交流电失电且冷油器断冷却水的情况下停机时，仍能保证机组安全惰走。
此时，润滑油箱中的油温不超过80℃，并保证安全的循环倍率。
1.3 润滑油系统不仅向汽轮发电机的支持轴承，推力轴承和盘车装置提供润滑油，还向机械跳闸装置及注油试验提供动力油，同时为防止发电机氢气泄漏，还向发电机氢气系统提供高压及低压密封备用油。
如图：2、润滑油系统的功能：2.1 为汽轮机、发电机径向轴承提供润滑油。
2.2 为汽轮机推力轴承提供润滑油。
2.3 为盘车装置提供润滑油。
2.4 为装在前轴承座内的机械超速脱扣装置提供控制用压力油。
油系统的正常工作对于保证汽轮机的安全运行具有极其重要的作用，如果润滑油系统突然中断油流，即使只是很短时间的中断，也将引起轴承烧瓦，从而可能发生严重的事故。
同时油系统中断将使低油压保护动作，使机组故障停机。
因此必须给与足够的重视。
3、润滑油油质公司润滑油系统采用32#汽轮机油(优级品),GB11120-89作为工质。
3.1 采用的油牌号 32#汽轮机油(优级品)3.2 油质标准 GB11120-893.3 油系统需油量 33200 kg3.4 轴承油循环率 83.5 轴承润滑油压 0.096∼0.124 MPa第二节润滑油系统的系统流程及工作原理本系统除供各轴承润滑用油以外，还供危急保安器用油和发电机密封油系统备用油。
润滑油系统包括主油箱、主油泵、交流润滑油泵、直流备用泵、密封油备用泵。
冷油器、射油器、顶轴油系统，排烟系统和储油箱、油净化装置等。
1、供油系统的工作原理：这种供油系统中装有射油器，在运行中安全可靠，其工作原理如下：润滑油系统为一个封闭的系统，润滑油储存在油箱内。
离心式主油泵由汽轮机主轴直接带动，由主油泵打出的油分成两路，其中绝大部分的压力油至射油器，并将油箱内的油吸入射油器。
尚有一小部分经逆止阀及节流孔后向高压备用密封油系统和机械超速自动停机装置及注油试验系统提供工质。
从射油器出来的油分三路，一路向主油泵进口输送压力油，一路经过逆止门送到冷油器，向机组的润滑系统供油，同时有一路供给低压密封备用油。
在润滑系统中设置两台冷油器。
一台运行、一台备用。
在运行中可逐个切换。
经冷油器冷却后的油温应小于45℃，以便去冷却、润滑推力瓦、支持轴承及盘车齿轮等。
轴承的排油由回油母管汇集后流回主油箱。
如果遇到汽轮机停机或某些意外事故，主油泵不能提供上述油流，当润滑油压下降到0.076~0.082Mpa 时，则同时启动轴承油泵及密封油备用泵，轴承油泵一方面提供低压密封备用油及主油泵入口的供油，一方面经冷油器冷却后向各轴承及盘车提供润滑冷却用油。
密封油备用泵的出口油经过逆止阀向高压密封备用油系统、注油系统及机械超速装置提供动力油源。
当汽轮机盘车时或启动初期，由于离心式主油泵进口侧没有吸油能力，因而必须开启轴承油泵及密封油备用泵，只有当汽轮机转速升到2700RPM 左右时，主油泵才能供应机组全部所需的油量。
当机组满速稳定后，并且集管中油压满足需要时，在控制室手动停止轴承油泵及密封油备用油泵。
在停机过程中，遇到交流电源或轴承油泵故障，润滑油压降低到0.069~0.076Mpa，直流事故油泵投入，确保轴承冷却润滑油的供应，防止轴瓦烧坏，保证了汽轮机的安全，这也是润滑油系统的最后备用。
2、射油器的工作原理射油器的作用是将小流量的高压油变成大流量的低压油。
它由喷嘴、喉管入口段、吸入和扩散管组成。
压力为P1 的高压油流经喷嘴射出来时，流速增大到C1，这股射流将吸入室内的油带走时吸入室形成低压腔室，继而将油箱里的油吸入。
由于射流的作用，工作油流与被吸入油流在喉管内进行动量交换。
工作油流速度降低，被吸入油流速度加大，到喉管的出口两者速度趋向一致。
混合油流的速度为C2，通过扩散管有将动能转化为压力能。
这样，设有起就把小流量的高压油变成大流量的低压油。
整个射油器放置在油箱内，吸入口位置要求比油箱允许最低油位还要低约500mm，以确保射油器运行时能连续供油。
射油器扩散管的出口法兰和进口管法兰用螺栓固定在油箱的盖板上。
虽然射油器传递能量的效率较低，在汽轮机油系统中使用的射油器效率一般为20~35%，噪音也较大，但是由于它结构简单，本身没有运动部件，工作性能稳定可靠，设计制造也很方便，又便于检修，因而射油器在汽轮机油系统中得到了广泛的应用。
第三节润滑油系统的组成润滑油系统包括主油箱、主油泵、辅助油泵（交流润滑油泵）、直流润滑油泵、氢密封油备用泵、顶轴油泵，两台100%的容量的冷油器。
该系统还可以作为发电机密封油的辅助供油系统。
1、润滑油箱1.1 技术规范：型式卧式（圆筒型卧式油箱）容量 48.4 m3尺寸 7020×3020×3600 mm×mm×mm油箱重量 12330 kg贮满油时 49300 kg回油流量 278400 kg/h润滑油箱安装与汽机零米地面发电机组前端。
油箱上装有交流润滑油泵、直流事故油泵、密封油备用泵、排烟装置、油位指示器、油位开关等。
油箱内装有射油器、电加热器及连接管道、阀门等。
油箱顶部开有人孔，装有垫圈和人孔盖。
由于透平油有一定的粘度，油烟、杂质的分离和沉淀需要一定的时间，故要求润滑油箱有足够的容积，油箱的容量应足以让循环的油停留一定的时间，将所含空气分离成为泡沫，并让油中含有的水分及杂质受其重力作用而沉淀下来。
一般油箱的容量可按循环倍率K 来计算，即：K=Q/V其中Q——润滑油每小时的回油量V——油箱容积K 值一般选取在8~10 范围内，我公司的循环倍率K 为8我公司Q=278400 kg/h1.2 系统原理汽轮机的润滑油系统管道很长，管道存油量一般为油箱容量的10%~15%。
在设计油箱时，应考虑油箱处存放全部循环油外，还应留有一定的空腔，以适应停泵时全部油流进入油箱和系统油流偶然的变化以及油的膨胀、波动和泡沫的需要，如无此空腔，则会导致回油不畅，油及泡沫甚至会溢流而出。
为了准确地监视油位，不仅在油箱上设有浮子式油位指示计，还设有一种差压式变送器，其差压正比于油箱中油位的高度。
变送器将差压转变为电气信号，与指示仪表及计算机相连接。
同时配有高低油位报警开关及低2 值油位报警开关。
润滑油回油接到油箱的回油槽中，回油槽装在油箱的顶部，在回油槽上装有一个150 目的回油滤网，所有回油利用自重经过回油滤网流回油箱，当滤网堵塞时，回油槽中油位增多，油位开关发出报警，此时应立即更换滤网。
油箱的底面设计有一定的坡度，使油箱中沉淀下来的水分和杂质沿著箱底汇集到排污口排走或通过油输送泵送至油净化器去处理。
为了保持润滑油温在一定的范围内（43~49℃）。
在油箱上装有温度调节器，当油温低于这个范围时，则通过油箱内加热器去进行加热，本机组油箱内的油加热器为浸没式，电加热器加热温度到40℃。
由温度调节器自动控制，即恒温的范围可以调节。
为了及时而有效地将油系统中油烟及水蒸汽排出，以保证运行中透平油的质量，本机组设置了排烟系统。
主油箱上设置两台全容量的交流电动机驱动的抽油烟机和除雾器。
排烟系统由阀门、管道、排烟装置等组成。
风机、油烟分离器及风门布置在油箱顶板上，两套并联，其中一套备用。
风机牢固地固定在油箱顶板上，电动机位于排烟风机旁。
可通过调整摇杆和风门调节风机流量。
油烟分离器装在吸气侧管道中，他能把烟气中所含的润滑油分离开。
风机所抽出的烟气通过管道中的油烟分离器后排向大气。
运行中，风机使吸气侧管道中、油箱顶部空间、回油管道中产生微小负压，因而能将油雾排出。
2、冷油器：2.1 技术规范：型式管壳式制造厂上海汽轮机有限公司数量 2台冷却面积 385×2 m2冷却水入口设计温度 38℃出口油温 45℃冷却水流量 720000Kg/h油量 275000Kg/h2.2 技术性能：在汽轮机运行中，由于轴承摩擦而消耗了一部分功，他将转化为热量使通过轴承的润滑油温升高。
如果油温升高，轴承有可能发生烧瓦事故。
为使轴承正常运行，润滑油温必须保持在一定的范围之内，一般要求进入轴承的油温在43~49℃之间，轴承的排油温升一般为10~15℃，因而必须将轴承排油冷却后才能再送入轴承润滑。
冷油器就是为了满足这一要求而设置的。
温度较高的润滑油和低温冷却水在冷油器中进行热交换，并通过调节出口冷却水量来达到控制润滑油温度的目的。
本机组冷却器的冷却水为开式冷却水，由于冷却水的温度随一年四季及安装机组的地点变化很大，而轴承的进油温度要求保证在规定的范围内。
所以，冷却器的开式冷却水温度应该按全年最高水温作为设计水温，常规将设计水温取为30℃。
根据冷油器在油系统中的作用，对冷油器的设计有如下几点基本要求：2.2.1、不允许冷却水泄漏到油内。
为此采用表面式冷油器，冷却水在管内流动，透平油在管外流动。
在系统设计时，油侧压力应高于水侧压力，以防止管内的冷却水通过密封不严处泄漏到管外的油中。
2.2.2、在最不利的冷却条件下（夏季水温最高的期间），仍能将油冷却到规定的温度范围。
此外还应有备用水源。
2.2.3、冷油器正常运行时一台运行、一台备用。
在夏季水温过高或冷油器脏污时，两台冷油器可同时运行。
本机组在启停过程中，有交流润滑油泵或直流润滑油泵打出的油流送到冷油器，后去轴承润滑油母管，在正常运行时，主油泵出口经射油器的油流在冷油器内冷却后去轴承润滑油母管，在冷态启动时，应切断冷却器的冷却水，直到油温达40 度时才投入。
2.3 冷油器的运行操作：切除冷油器时，应先关闭油和水的进口阀门，再关闭出口阀门。
投入运行时，为防止油水侧的冲击，应按照如下顺序进行：2.3.1、先将油侧的放气阀打开，2.3.2、然后开启水侧出口门，2.3.3、开启油侧进口门2.3.4、待油侧空气排净后，开启油侧出口门。
关闭放空气门。
2.3.5、然后根据油温逐渐开启水侧进口门进行调整。
2.3.6、运行中油侧压力必须保持大于水侧压力，以避免油中进水，为此必须监视进油管和进水管的压力。
3、主油泵主要技术参数型式双吸离心式制造厂上海汽轮机有限公司容量 405000 kg/h出口压力 2.35 MPa入口压力 0.2 MPa主油泵为离心式，它装在前轴承座内。
油泵叶轮装在转子接长轴上，泵的进口为双吸式，出口为梨形截面螺旋形蜗壳，在进出口侧都有放气螺塞，泵壳下半装有机械超速脱扣装置。
油泵的接长轴上有供推力轴承用的推力盘，接长轴的左端与高压转子相连。
