电力系统中的高压电缆故障定位与诊断方法研究

电力系统中的高压电缆故障定位与诊断方法研究高压电缆在电力系统中发挥着重要的作用，但是由于各种原因，电缆故障时有发生。

为了提高电力系统的可靠性和运行效率，准确快速地定位和诊断高压电缆故障变得至关重要。

本文将介绍电力系统中的高压电缆故障定位与诊断方法的研究。

首先，高压电缆故障的定位方法主要包括时间域反演法、频域反演法、频谱分析法和时频域分析法。

时间域反演法基于电缆故障发生后电压和电流的变化规律，通过反演计算来确定故障位置。

频域反演法则基于故障产生的谐波信号，利用频域反演算法估计故障位置。

频谱分析法通过对电缆传输过程中的频谱分析来识别故障位置。

时频域分析法结合时域和频域的特点，利用短时Fourier变换来实现精确的故障定位。

其次，高压电缆故障的诊断方法主要包括电缆故障类型识别和故障程度评估。

电缆故障类型识别可以通过测量电流和电压的变化以及分析故障信号的特征来实现。

例如，电力系统中的高压电缆故障通常包括短路故障和接地故障，其特征在电流和电压波形上的表现是不同的。

因此，通过比较实际测量的信号和故障类型特征库，可以准确识别出电缆故障类型。

故障程度评估则是通过对电缆故障信号的特征参数进行分析，比如幅值、频率、相位等，来判断故障的大小和严重程度。

此外，高压电缆故障定位与诊断方法的研究还涉及信号处理技术的应用。

例如，小波变换可以用于电缆故障信号的去噪和特征提取，通过选择合适的小波基和阈值来达到信号的降噪效果，进而提高故障定位和诊断的准确性。

神经网络算法也被广泛应用于高压电缆故障的定位和诊断中，通过训练网络模型，将电缆故障信号与故障位置和类型建立映射关系，从而实现故障的准确识别和定位。

最后，高压电缆故障定位与诊断方法的研究还面临一些挑战和发展方向。

首先，如何提高定位和诊断的精确度仍然是一个重要的问题。

其次，随着电力系统的发展，高压电缆的故障类型也在不断增多，如何适应和应对新型故障是一个需要研究的问题。

此外，高压电缆故障定位与诊断方法的实时性和自动化程度的提高也是未来的研究方向。

电力电缆故障点精确定位的原理及方法

电力电缆故障点精确定位的原理及方法（一）一、声测法：声测法是电缆故障定点的主要方法，多用于测试高阻、闪络性故障和部分低阻故障。

使用的设备与冲闪法相同，采用声电转换器将很小的震动波转换成电信号进行放大处理，用耳机来侦听，听测出最响点即位故障点位置。

二、声磁同步法：在实际测试中，环境噪声的干扰增加了声测法准确辨别的难度，由于故障点放电时，除了产生放电声外，还会产生高频电磁波向地面传播，通过同时接收声波和电磁波方法来判断当前的声波是否由故障点放电引起，这就是声磁同步法。

它是对声波测试方法的改进，提高抗干扰能力。

定点环境不可避免存在各种连续噪声和脉冲冲击噪声的干扰。

目前单纯的声测法定点仪已经被淘汰，取而代之的是声磁同步法定点仪。

此类仪器通过观察在现场接收电缆被冲击高压击穿时的辐射电磁波和故障点的震动声波同步与否来人为排除现场噪声干扰，利用故障点震动声音的最大点确定精确故障点位置。

尽管此法定点精度不高，一般也能满足要求。

国内大多数厂家生产的定点仪均属此类方法。

少数厂家也在液晶屏幕上显示电磁波与地震波的时间差来精确判断故障点位置，这无疑是一重大改进。

我公司研制生产的DDY-3000数显同步电缆故障定点仪具备了查找电缆路径、声磁同步法和显示声磁时间差法的全部优点，并且将声磁时间差转换为定点探头与电缆故障点的实际距离数，并在液晶屏上直接显示出来。

在液晶屏上利同时显示故障距离、电磁信号大小、声波信号大小、同时具有存储记录功能，在故障点正上方，地震波声音最大（此时的地震波声音大小变化已不重要），读数最小，而且此读数就是故障点距地面的埋设深度。

在故障点正上方，探头无论左右移动还是前后移动，但读数都会变大，尽管地震波声音变化不明显。

也就是说，此功能在现场同时也实现了对电缆路径的精确判断。

所以，DDY-3000数显同步电缆故障定点仪是目前国内同类型产品中功能最全，抗干扰能力最强、定点最准确的电缆故障精确定位仪。

DDY-3000电缆故障定位仪采用本公司所独创的电缆定点新理论。

电力系统中线路故障的故障位置估计与定位方法

电力系统中线路故障的故障位置估计与定位方法电力系统是现代社会不可或缺的基础设施，而在电力系统中，线路故障是常见的故障类型。

故障位置的准确估计与定位对于电力系统的运行维护和可靠性有着重要的意义。

本文将介绍电力系统中线路故障的故障位置估计与定位方法。

一、故障位置估计方法电力系统的线路故障通常是由于设备老化、外力破坏、操作失误等原因引起的。

为了准确估计故障位置，目前常用的方法有以下几种：1. 直接测量法直接测量法是最常用的方法之一，它通过实地测量电缆或电线上故障区域的电阻或电压降，结合电缆或电线的参数，可以较准确地确定故障位置。

但这种方法需要专业设备和人员进行测量，操作较为繁琐。

2. 反射法反射法是利用故障电流波形在故障点发生时引起的反射来估计故障位置。

例如，在故障点处接地故障电流波形会反射回源点，通过测量波形的到达时间就可以得到故障位置的估计。

这种方法需要较为准确的测量设备和实时处理能力。

3. 数学模型法数学模型法是一种基于电力系统的数学模型来估计故障位置的方法。

常用的模型包括传输线模型和参数估计模型等。

传输线模型基于电力系统的物理特性和电磁传输现象，通过计算和模拟来估计故障位置。

参数估计模型则是通过对电力系统中线路的参数进行估计来推算故障位置。

这种方法需要较强的数学建模和计算能力。

二、故障位置定位方法除了故障位置的估计，精确的定位也是保障电力系统可靠性的关键。

目前常见的故障位置定位方法有以下几种：1. GPS定位法全球定位系统（GPS）是基于卫星定位的方法，可以实时测量和跟踪位置信息。

在电力系统中，可以使用GPS定位终端等设备来获取故障位置的经纬度坐标，从而实现精确的定位。

2. 多点定位法多点定位法是通过在电力系统中设置多个测量点，根据测量点之间的时间差或相对距离来定位故障位置。

例如，在电力线路的两端分别设置测量点，通过测量电路的传输时间差来推算故障位置。

这种方法需要较多的测量设备和信号处理能力。

10kv电缆故障分析与精确定点

10kv电缆故障分析与精确定点【摘要】电缆作为城市供电中非常重要的工具，具有节约资源美化城市环境的作用。

电缆故障常常会影响到人们的日常生产和生活。

本文主要介绍了10kv 电缆的常见故障，对常见故障的原因进行了详细的分析，介绍了常见的故障查找方法和精确点，供维修人员和相关管理人员参考。

【关键词】10kv电缆；故障；分析；精确点前言10kv电缆和架空线相比，具有电缆故障隐蔽，不容易查找等特点，而且10kv 电缆常常受到周围环境的制约，因此查找电缆故障是目前电力维修的重点和难点。

因此有必要对常见的电缆故障进行详细的介绍，解决实际电力维修中的难点。

1 电力电缆故障的性质及判断确定了故障电缆的故障性质后才知道利用何种测试方法对故障电缆进行故障探测。

一般确定故障性质都是通过兆欧表测量相与相之间或相对地之间的绝缘电阻来确定。

1.1 低电阻接地故障将电缆两端的芯线全部开路，用兆欧表逐相测量电缆对地绝缘电阻。

若电阻低于100Ω时，判断为低电阻接地故障。

一般常见的相间短路、单相接地和两相接地等都有可能是低阻故障类型。

1.2 高电阻接地故障用兆欧表测电缆一芯或几芯对地绝缘电阻。

若电缆芯与芯之间绝缘电阻低于正常值很多，但高于100Ω时，判断为高电阻接地故障。

一般常见的高阻故障有单相接地、两相接地等。

1.3 断线故障用兆欧表测电缆一芯或几芯对地绝缘电阻正常，应用兆欧表（或万用表）进行导体连续性试验。

将电缆另一端三相导体之间短路并悬空，用兆欧表（或万用表）测量相间导体回路电阻。

若测量相间导体回路电阻如有不为零的数值即判断为断线故障。

1.4 闪络性故障对电缆进行交流耐压或摇绝缘试验。

若试验电压升至某值时，监视电流表指值突然升高，电源控制回路保护跳闸或绝缘电阻值突然大幅下降，这种有放电间隙或闪络表面故障即判断为闪络性故障。

2 10kV电缆常见故障原因分析2.1 过流保护不灵敏问题定时限过流保护对目前10kV电缆的线路来势是非常重要的，目前从实际的情况来看，过流保护灵敏度不高的问题是实际中经常会遇到的。

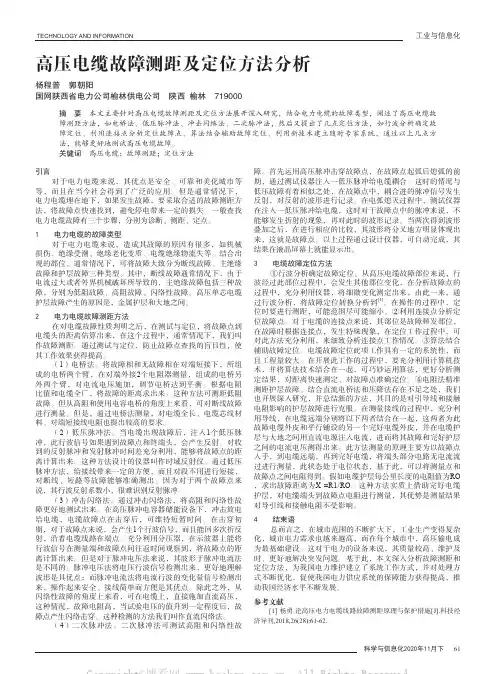

高压电缆故障测距及定位方法分析

（2）低压脉冲法。当电缆出现故障后，注入1个低压脉冲，此行波信号如果遇到故障点和终端头，会产生反射。对收到的反射脉冲和发射脉冲时间差充分利用，能够将故障点的距离计算出来。这种方法设计的仪器叫作时域反射仪。通过低压脉冲方法，给接线带来一定的方便，而且对段不用进行短接，对断线、短路等故障能够准确测出。因为对于两个故障点来说，其行波反射系数小，很难识别反射脉冲。
4 结束语总而言之，在城市范围的不断扩大下，工业生产变得复杂
化，城市电力需求也越来越高，而在每个城市中，高压输电成为最基础建设。这对于电力的设备来说，其质量较高、维护及时、更好地解决突发问题。基于此，本文深入分析故障测距和定位方法，为我国电力维护建立了系统工作方式，并对处理方式不断优化，促使我国电力供应系统的保障能力获得提高，推动我国经济水平不断发展。
（3）冲击闪络法。通过冲击闪络法，将高阻和闪络性故障更好地测试出来。在高压脉冲电容器储能设备下，冲击放电给电缆，电缆故障点在击穿后，可维持短暂时间。在击穿初期，对于故障点来说，会产生1个行波信号，而且能回多次折反射，沿着电缆线路在端点。充分利用分压器，在示波器上能将行波信号在测量端和故障点间往返时间观察到，将故障点的距离计算出来。但是对于脉冲电压法来说，其波形于脉冲电流法是不同的。脉冲电压法将电压行波信号检测出来，更好地理解波形是其优点；而脉冲电流法将电流行波的变化量信号检测出来，操作起来安全、接线简单而方便是其优点。除此之外，从闪络性故障的角度上来看，可在电缆上，直接施加直流高压，这种情况，故障电阻高，当试验电压的值升到一定程度后，故障点产生闪络击穿。这种检测的方法我们叫作直流闪络法。
（4）二次脉冲法。二点，在故障点起弧后熄弧的前期，通过测试仪器注入一低压脉冲给电缆耦合。这时的情况与低压故障有着相似之处，在故障点中，耦合进的脉冲信号发生反射，对反射的波形进行记录。在电弧熄灭过程中，测试仪器在注入一低压脉冲给电缆，这时对于故障点中的脉冲来说，不能够发生折射的现象，再对此时的波形记录。当两次得到波形叠加之后，在进行相应的比较，其波形将分叉地方明显体现出来，这就是故障点。以上过程通过设计仪器，可自动完成，其结果在液晶屏幕上就能显示出。

电缆故障精确定点的四大方法

电缆故障精确定点的四大方法
电缆故障精确定点通常按以下4个步骤的顺序进行:
1、判断故障点类型
根据故障的性质，电缆故障可以分为低电阻接地或短路故障，高电阻接地或短路故障、断线故障、断线并接地故障和闪络性故障。

2、根据故障类型选择合适方法及相应的仪器
针对不同的故障类型采用不同的测试方法对其进行测试。

例如针对高阻故障可以使用冲闪法来定位故障位置。

3、粗测定位
粗测定位方法有电桥法、波反射法两种。

目前波反射法定位仪较普及。

但是有几种电缆故障很难用波反射法查找，比如高压电缆护套绝缘缺陷点、钢带铠装低压力缆、pvc电缆和短电缆都无法被定位。

另外，一些高阻击穿点在冲击电压下无法击穿，也难以定位。

4、精确定点。

电缆故障可以采用以下四大方法进行精确定点：
(1) 声测法：它是由高压脉冲发生器对故障电缆放电，故障点产生电弧，并产生放电声音，在电缆直埋情况下，产生地震波，定点仪的声测探头拣拾地震波信号并放大后通过耳机或表头输出。

(2) 跨步电压法：它主要针对对电缆外护套绝缘有要求的外护套接地故障定点，现在对部分直埋的无铠装的低压电缆、电线芯线接地故障、也可以采用跨步电压法定点。

(3) 电磁法及音频法：用电磁波定点或采用音频法定点，即是利
用电缆故障的前后点电磁波信号或音频信号的变化来确定故障点。

(4) 声磁同步法：是将声测法与电磁波法综合应用。

高压电缆故障分析及定位

[5]李海帆.《电力电缆工程设计、安装、运行、检修技术实用手册》当代中国音像出版社2004年版。
[6]DL/T596-1996电力设备预防性试验规程中国电力出版社
[7]GB50150-2006电气设备交接试验标准中国电力出版社
[8]GB/T11017-2002额定电压110kV交联聚乙烯绝缘电力电缆及其附件中国电力出版社
关键词：电缆故障；绝缘检测；常规试验；脉冲反射；电弧反射精定点；电缆路径定位测深
一、前言
电力电缆在电力系统中的应用越来越广，保障电缆线路的安全运行是对电力系统运行的基本要求。随着社会的高速发展，土地资源日趋紧张，电力线路逐渐由以往占地多的明线方式改为地埋方式。特别是最近几年，随着我国城乡及国防现代化建设的发展和科技的不断进步，使电力电缆的应用更加广泛，其数量成倍增长。电缆线路的安全运行与人们的生产、生活息息相关，电缆线路的故障隐患严重地威胁着人民生命财产的安全，电缆故障对社会造成的影响也越来越大。突发的断电事故不仅会给人们的正常生产和生活造成严重混乱，也会给电力公司造成巨大的损失。人们己经不能接受因电缆线路故障造成工矿生产事故，或银行系统、铁路运输系统、机场调度系统和生活供电的中断。另一方面，电缆线路的故障检测比架空输电线路故障检测任务要艰巨很多，因为电缆线路不像架空线路那样具有直接可观测性。如果电缆故障的检测结果与实际故障相差较大，那么也就失去了意义。所以，电缆故障检测要求精确度更高的方法。
3.1识别故障并确定故障性质
将电缆脱离供电系统，首先用兆欧表测量每相对地绝缘电阻，如果绝缘电阻为零，再用万用表测量故障电阻，以判断是高阻故障还是低阻故障，然后测量相间绝缘电阻，判断是否存在相间短路，有准确的电缆故障性质判定结论后，便可选择合适的测试方法和仪器。
3.2电缆故障预定位

中高压电缆故障快速精确定位方法

中高压电缆故障快速精确定位方法摘要：中高压电网的电力电缆通常敷设在地下，电缆故障后通常不允许重合闸。

无法快速准确地确定故障的位置将大大增加检查工作量，导致长期停电，并造成严重的经济损失，同时也给生活和生产带来不便。

故障的主要原因是电缆和相关附件的老化以及日常维护不足，不能准确地识别电缆的故障点，在故障后也难以维修。

随着电缆运行时间的增长，电缆故障的可能性会增加。

快速准确地诊断电缆故障点对于及时排除故障和恢复电源至关重要。

因此，有必要对如何定位电缆故障点进行详细分析。

关键词：中高压；电缆故障；精确定位1 中高压电网电缆故障原因分析1.1 电缆绝缘性能下降引起的短路故障湿气和电解腐蚀会降低电缆的绝缘性能。

中高压电网电缆的绝缘层在高压和高热能的环境中长时间运行，绝缘层的寿命会不断降低。

大量的绝缘介质丢失后，会发生绝缘退化。

如果不及时更换绝缘层，绝缘层容易发生故障和泄漏，对电缆的安全运行造成影响。

根据相关研究的结果，中高压电网中大约10%～15%的电缆故障是由于电缆绝缘层中的水分引起的。

这主要是由于密封过程不足或电缆端部的密封故障所致。

如果电缆外部的保护层质量不够好，则空气中的湿气容易影响裂缝或气孔，绝缘层会变湿并影响绝缘性能，从而使中高压电网电缆绝缘下降产生短路故障，影响正常稳定的电源。

通常，可以通过直流电压测试或绝缘电阻来确定电缆绝缘层的吸湿程度。

1.2 外力破坏引起的电缆故障由外部破坏电缆引起的中高压电网电缆故障率可能高达60%。

外部破坏是电缆故障的最常见原因。

外部破坏主要是由电缆线路附近工作引起的外部破坏，以及未按规定要求建造的一些城市工程或房地产工程构筑物引起的外部破坏。

上述两种情况均会因外力破坏中高压电网电缆而导致故障。

2 中高压电网电缆故障点的定位方法在确定由中高压电网电缆引起的故障时，首先要了解电缆故障的原因，安装环境和操作条件，然后确定特定的故障，例如接地、短路、开路或混合故障。

故障的性质必须根据情况确定，比如单相、三相故障，高阻或低阻故障，对地放电或由闪络引起的电缆故障。

高压电力电缆故障查找预定位方法

高压电力电缆故障查找预定位方法随着我国经济体系的建成，人们的生活水平也在不断上升，各种各样的电子产品已经遍布到了人们的生活中，这就导致人们的用电需求加大。

为了满足人们的需求，电力电缆的应用越来越广泛，其中存在的各种问题也逐渐的浮现了出来。

本文对电力电缆的故障原因和故障种类进行了分析，并对相应的解决方式进行了探究，希望为之后的工作提供参考。

标签：电力电缆故障查找;电桥法;低压脉冲反射法;脉冲电压法高压电缆相对于普通电缆来说具有较高的可靠性和安全性，但是由于高压电缆以及附件采用的使封闭式结构，并且高压电缆中的各个部件之间较为紧凑，电缆附件中的绝缘层结构较为复杂，这就导致绝缘屏蔽端口出受到的应力较大，容易引发故障。

1电力电缆故障原因造成电力电缆故障的原因有很多，主要包含以下几个方面：1.1外力破坏造成的电缆损伤相关的调查研究表明，在各种电缆故障中，由于机械施工、运输安装损坏等外力因素导致电缆故障比例正在逐年增加。

并且随着我国城市化脚步的不断加快，城市人口正在不断的增多，地下管线的数量也在不断上升，随着不断的对城市进行施工，高压电力电缆受到外力损害的概率正在不断的上升。

1.2产品质量问题因为电缆本体和附件公司之间的竞争压力较大，所以在电缆制造行业中出现了偷工减料的现象，如果相关的电力公司在购进电缆之前没有对电缆的质量进行严格的检查，就很有可能导致电缆出现故障，影响到供电的安全性。

1.3敷设安装的质量问题因为在电力电缆线路的铺设施工时，会受到各种外界因素的影响，就很有可能对电缆铺设施工的质量造成影响。

进而引发电缆运行故障的发生。

1.4规划设计原因如果相关的工作人员在进行电缆铺设工作之前，如果没有合理根据施工地点的实际情况进行规划的话，就会对实际的铺设工作造成影响。

2电力电缆故障分类根据电缆故障发生的位置可以将其分为电缆本体故障和电缆接头附件故障两种，一般情况下，如果电缆收到了外力的破坏，那么就很有可能导致电缆发生本体故障。

浅谈10kV电力电缆故障查找及定位

浅谈10kV电力电缆故障查找及定位摘要：本文介绍了10kV 电力电缆故障问题，对10kV 电力电缆故障的查找方案进行了详细分析，并探讨了10kV 电力电缆故障故障的定位方法，以供参考。

关键词：10kV；电力电缆；故障查找；定位前言随着经济水平提升和信息技术快速发展，社会用电量也大幅度提升，保证用电效率以及用电安全是电力公司工作重点。

目前很多电力电缆都铺设在地下，正是因为其复杂的运行环境，以致于发生故障很难直接找出故障区域，使电力运行安全性和可靠性受到影响。

10kV 电力电缆故障问题在对具体问题进行系统化分析的过程中，10kV 电力电缆故障主要分为 4 类：第一类：10kV 电力电缆闪络故障，若是10kV 电力电缆整体运行电压较低，且电缆的绝缘性能较好，突然出现电压升高问题，在电压达到一定数值后，就会导致电力电缆绝缘性能被击穿，整个10kV 电力电缆就会相继出现闪络问题，造成安全隐患。

第二类，10kV 电力电缆断线故障，10kV 电力电缆的元件电阻符合数据标准，然而，存在单相或者是多相导体不能连续处理的问题，这就说明整个导线结构的线路运行受阻，出现了断线故障。

第三类，高电阻接地故障，在10kV 电力电缆运行过程中，单相接地或者是多相接地都会导致电阻数值超过100kΩ，这就说明整个线路的运行结构受到制约，且电阻接地故障问题严重。

第四类，低电阻故障和高电阻接地故障相对应，10kV电力电缆存在单相或者是多相接地问题，导体的电阻数值在100kΩ 以下，则表面整体10kV 电力电缆出现了低电阻接地故障问题。

10kV 电力电缆故障的查找方案第一步：了解故障电缆情况了解内容：1、电缆运行电压及耐压等级。

2、电缆绝缘介质。

3、电缆总长度。

4、敷设方式及环境。

5、接头情况及位置等。

第二步：故障电缆与供电系统分离用具有操作资质的电工，按操作规范要求，将故障电缆的两个端头从系统中分离出来，包括地线、零线。

并做好绝缘、防护，不能搭铁、拖地。

高压电缆故障的分析判断和故障点查找

高压电缆故障的分析判断和故障点查找陆毅（国网江苏省电力有限公司南京供电分公司）摘要：随着经济社会的发展，各行各业对电力运行稳定性提出了较高要求，而220kV高压电缆是电力系统中比较重要的组成部分，其将会直接决定电网安全运行与否。

本文以220kV高压电缆为主对其常见故障进行简单阐述，以及电缆故障分析判断和故障点查找要点，并制定高压电缆故障防范措施，这样可以降低高压电缆故障的发生率，为人们日常生产和生活提供电能保障，进而有效推动我国电力事业的发展。

关键词：220kV高压电缆；故障；分析判断；故障点查找；措施高压电缆在电力系统中应用比较广泛，具有适应性强、可靠性高和占地少等优点，是确保供电网络得以安全、高效运行的关键。

在高压电缆运行过程中，由于各方面因素影响，增加了电缆故障的发生率，不仅会对人们的正常生活和生产产生不利影响，甚至会造成比较大的经济损失，会降低用户用电体验感。

为了避免上述问题的发生，则需要做好220kV 高压电缆故障分析工作，结合实际情况做好故障判断和故障点查找工作，然后制定有效预防和解决措施，以此来提高220kV高压电缆运行效率。

一、高压电缆故障类型1.电缆老化220kV高压电缆长期运行阶段，由于受电、光、热、机械等诸多因素的影响，会导致电缆出现老化现象，不仅降低了电缆绝缘性能，还会增加电缆故障的发生率。

通常情况下，220kV高压电缆使用30年后，加之外界环境因素的影响，将会出现老化现象，具体如下：（1）环境当中的水分子若进入绝缘层，在电缆长期运行下会形成水树枝，逐渐导致绝缘击穿。

（2）如果220kV高压电缆线路热源相距比较近时，且长时间经受高温后，将会出现电缆热老化现象。

2.电缆附件故障220kV高压电缆对其附件提出了较高要求，由于其制作工艺相对比较复杂，导致高压电缆的终端、接头等附件极易发生故障。

如今，220kV高压电缆常见附件故障如下：（1）在电缆终端、中间接头制作存在质量问题，如在导体连接管压接、导线压接等制作阶段，未能够按照相关规范和标准来开展工作，从而导致附件质量低下，诱发一系列的安全故障。

高压电缆故障诊断与定位研究

高压电缆故障诊断与定位研究高压电缆是现代电力传输和分配网络中不可或缺的一部分，它承载着巨大的电能，但在使用中往往会出现各种故障，这些故障会造成电力系统停电、设备损坏以及人员伤亡等严重后果。

因此，对高压电缆故障进行及时准确的诊断和定位显得非常重要。

一、高压电缆故障的分类和特点高压电缆故障主要分为绝缘故障和金属接地故障两大类。

绝缘故障包括绝缘老化、绝缘破坏和绝缘击穿等，而金属接地故障则是指电缆金属护套与地或其他金属构件之间发生的接地故障。

高压电缆故障的特点是隐蔽性强、持续时间长、重复性低。

由于电缆通常埋设在地下、管道或其他封闭场所中，因此故障很难直接观察到。

同时，高压电缆故障往往会持续一段时间，使得故障的形成和扩大都比较缓慢。

这也使得故障的定位变得困难，需要使用专业的设备和技术进行准确的诊断。

二、高压电缆故障诊断的常用方法1. 线路检测仪法：这是最常用的高压电缆故障诊断方法之一。

它基于电缆发出的故障信号的变化来判断电缆是否有故障，并确定故障位置。

线路检测仪法的优点是操作简单、定位准确，但只适用于一般的故障类型，对于复杂的故障不太有效。

2. 波动反射法：这种方法利用故障点的反射波形信号和传输波形信号的差异来进行故障位置的定位。

通过分析波形的幅值、频率等特征，可以准确地确定故障的位置。

波动反射法适用于各类故障的定位，但需要专业的仪器设备进行信号采集和处理。

3. 热红外成像法：这种方法利用红外热像仪来观察电缆故障部位的热量分布情况，通过分析热量的差异来定位故障位置。

热红外成像法适用于热故障的诊断和定位，如电缆接头温升、电缆局部短路等。

4. 超声波法：超声波法是一种通过探测故障发出的超声波信号来定位故障的方法。

故障点会发出特定的超声波信号，通过分析信号的频谱和传播速度等特征，可以准确定位故障点。

三、高压电缆故障定位的研究进展与挑战随着电力系统的不断发展和扩大，高压电缆故障的定位技术也在不断进步和完善。

目前，许多新的故障定位方法已经应用于电力系统，并取得了较好的效果。

高压电缆主绝缘故障预定位、精确定位方法、典型故障波形、检测与定位测试记录

附录.A （资料性附录）主绝缘故障预定位方法A.1 电桥法 A.1.1 测试设备要求a) 最高输出电压：不低于10kV 。

b) 短路电流：短路电流不低于10mA 。

c) 预定位精度：±（0.2%·L +1）m ，L 为电缆全长。

A.1.2 测试设备要求在测试端，将电桥测量首端接故障相导体X ，测量末端接非故障相导体M （绝缘良好相），在电缆末端将故障相导体Y 端与非故障相导体N 端用低阻短接线短接，如图A.1所示。

ZGH —直流高压恒流源；r —比例臂电阻；G —检流计；F —故障点；T A -测量首端；T B -测量末端；LRSL-低阻短接线；图A.1 电桥法接线及原理示意图工作时，ZGH 输出高压，待电流稳定后打开电桥，调节电桥平衡。

电桥平衡时，与故障相串接的平衡桥臂电阻值为r 1，与非故障相串接的平衡桥臂电阻值为r 2，211r r r +可由设备千分度盘（与比例臂电阻连动）读取。

故障点到测试端的距离为：‰22211P L L r r r L x ⨯=⨯+=式中：L 为电缆全长，因非故障相参与电桥平衡，计算中要2倍电缆长度； P‰为电桥平衡时千分度盘读数； L x 为测试端到故障点的距离。

注意：对于同沟多回路电缆，该方法会受到临近回路运行电缆感应电压干扰，不易平衡，甚至无法定位。

A.2 电压降法 A.2.1 测试设备要求a) 最高输出电压：不低于3kV 。

b) 短路电流：不低于100mA 。

c) 预定位精度：±（0.2%·L+1）m ，L 为电缆全长。

A.2.2 测试原理与电桥法相比，电压降法可以避免工频感应电压的干扰，特别适合于高电压、大截面、大长度输电复杂电缆系统的主绝缘故障定位。

电压降法分两步进行，如图A.2（a ）和（b ）所示。

设备测量首端接故障相导体X ，测量末端接非故障相导体M 端（绝缘良好相）。

（a ）电压降法第一步（b ）电压降法第二步ZGH —高压恒流源；R —限流电阻；K 1、K 2为继电器；ISAM-电流采集单元；USAM —电压降采集单元；M-中央处理单元；T A -测量首端；T B -测量末端；SL-短接线；EL-接地线图A.2 电压降法接线及原理示意图第一步K 1断开，K 2闭合、远端导体线芯通过短接线SL 连接，故障相导体线芯通过接地线EL 接地（注意SL 、EL 与故障相导体远端Y 的接触点必须分开）。

电缆故障精确定位方法总结

电缆故障精确定位方法总结
电力部门经常对电缆进行大修，遇到电缆故障时如何正确处理？电缆故障精确定位方法的总结通常分四步进行，包括判断故障点的类型、选择合适的方法和相应的仪器、粗略定位和精确定位。

其中，粗定位方法有两种：桥法和波反射法。

目前，波反射定位仪比较流行。

但波反射法难以发现的电缆故障有高压电缆护套绝缘缺陷点、钢带铠装低压电缆、聚氯乙烯电缆、短电缆等。

另外，一些高阻击穿点在冲击电压下不能被击穿，难以定位。

一、步进电压法：采用步进电压法，主要针对电缆外护套绝缘所需的外护套接地故障点。

目前，对于一些没有铠装的直埋低压电缆，铁芯线的接地故障主要是针对外护套的接地故障。

也可以使用阶跃电压法。

二、声磁同步法：是声测量法和电磁波法的综合应用，如DTC系列磁同步固定点仪，它采用声测量法、声磁同步定点法和声磁同步定点法相结合的原理。

三、电缆故障点精确不动点法的声学测量方法：利用声测法点的方法是以往至今的电缆故障点测量法。

声测方法点由高压脉冲发生器放电到故障电缆上，故障点产生电弧和放电声。

对于直埋电缆，会产生地震波。

定点仪器的声学探头接收并放大地信号，然后通过耳机或表头输出。

四、电磁法和音频法：理论上可以用电磁波定点或音频法确定故障点，即利用电缆故障前后电磁波信号或音频信号的变化。

高压电缆故障测距及定位方法

高压电缆故障测距及定位方法摘要：电缆稳定、安全、不影响城市美化作为特点得到了广泛关注，并得到了应用。

不过，通常情况下电缆被深埋，若出现故障问题则应选择有效的测试方法，继而找到故障位置进行及时抢修。

对此，笔者根据实践研究，就高压电缆故障测距定位方法。

关键词：高压电缆；故障测距定位方法电缆故障通常应进行判断、测距、定位多个环节。

当出现故障问题后，会选择侧绝缘电阻形式对故障进行分析。

随后，结合故障原因和类型，选择适合的测距方法得出故障距离位置。

最后，顺着电缆方向进行顶点探测，直至精准至故障点位置。

一、高压电缆故障问题导致高压电缆故障问题的影响因素分为多种。

例如：绝缘受潮、老化、过大电压、材料问题、机械损坏等。

结合故障问题一般故障类型分为：主绝缘故障、护层故障、断线故障等。

其中，断线故障主要是因为故障电流较大使得电缆芯线被烧，或是机械受损害导致的。

断线故障测试方法较为简便。

主绝缘故障通常可以用主绝缘等效电路（如图一），电阻Rf需要结合电缆介质碳化程度，缝隙G击穿电压UG根据放电通道间距。

电容Cf则根据故障点和周围受潮程度，不过其参数较低可以忽略不计。

结合故障电阻与击穿缝隙状况，一般能够把主绝缘故障划分为低阻、高阻、闪络性故障。

低阻故障和高阻故障划分通常选取电缆波阻抗的10倍，而在具体测试时无需详细区分。

闪络性故障故障点电阻较大，能够让故障电阻处于高压状态下，故障点将会闪络击穿。

预防性实验出现的故障问题主要集中该种状况。

图一主绝缘等效电路基于属性上分析，高压单芯电缆护层故障和主绝缘故障相近，不过，高压单芯电缆基层故障主要集中于金属护层和大地中。

所以，检测形式和主绝缘故障检测存在明显差异性。

在具体检测过程中，通常使用万用表、兆欧表检测故障电缆的相间、相对电阻参数。

随后，得出电缆故障类型进行方法制定。

二、电力电缆故障预定位（一）断线和主绝缘故障当得出电缆故障属性后，开展预定位检测，得出故障点至电缆头的间距，即为：故障测距。

高压电力电缆故障分析及诊断处理_0

高压电力电缆故障分析及诊断处理在新经济常态下，城市和农村对用电的需求越来越大，因此高压电力电缆在城乡电网输变电中得到了广泛运用。

如果高压电力电缆在试验、生产、施工等环节质量有问题，那么在投入使用中，受运行环境、化学、机械等因素的影响，将造成绝缘老化等问题，最终造成电缆运行发生故障。

标签：高压电力电缆;故障;诊断1 高压电力电缆故障主要类型高压电力电缆故障类型多种多样，其中经常见到的故障有如下5种。

第一，接地故障。

导体和地面连接在一起，此过程中若电阻不存在统计意义，那么就属于安全接地。

还有种情况为电阻不能被忽略，此时就可以产生低电阻或高电阻接地的情况。

第二，断线故障。

高压电力电缆在实际运行的过程中，在外力的作用下会出现各类突发状况，如被大风刮断等，电缆断开之后，电力输送也会中断，该区域中的电能供应就会出现瘫痪的情况。

第三，绝缘故障。

电缆绝缘在产生问题之后，会出现漏电事故。

第四，短路。

电力电缆短路后，可以会造成火灾，亦或是烧毁电力设备。

第五，闪络故障。

电流值异常升高，监控电力表针存在闪络摆动的情况，电压下降之后此情况会消失，但电缆绝缘阻值居高不下，表明高压电缆存在故障。

2 高压电缆故障的分析判断2.1 高压电缆故障原因高压电力电缆故障原因较多：电缆敷设过程中，施工人员技能水平不足使本体外护套受损或架设时牵引力太大引起电缆损伤，导致潮气进入电缆，使得电缆在投运前就存在严重缺陷;选择的电缆质量不过关，绝缘达不到相关的标准，导致出现风化、裂口、受潮等情况;随着人们用电需求的不断增加，电缆长期持久输送电能，有些处于超负荷运行状态;城市基建项目为了赶工期，往往不能及时清楚辨析电缆的走向就施工，导致直埋电缆遭到外力破坏;电缆在输送电能的过程中会产生热量，这些热量不能有效排解，就会加速电缆的老化。

2.2 高压电缆故障的分析电力电缆故障分析和处理一般都是事后进行调查维修，主要包括以下步骤：首先进行故障检测，检测故障是否依然存在，辨别正常和故障的电缆芯线，同时确定故障类型;然后进行故障测距，确定故障发生的大概距离，为精准定位故障点提供准确的相关信息;最后进行精测定位，在故障测距的基础上，实现故障点精准定位，以便及时开展检修。

10kV电力电缆故障分类和查找

10kV电力电缆故障分类和查找【摘要】本文对10kV电力电缆线路的故障分类、判断方法、查找方法进行了阐述，为运行人员分析、查找、定位10kV电力电缆故障提供了理论依据和实际操作依据。

【关键词】电缆故障分类测试1引言10kV电力电缆（以下简称电缆）由于机械损伤、绝缘老化、施工质量低、过电压等原因均会发生故障。

电缆故障查找方法一般分故障性质诊断、故障测距、故障定点三个步骤进行。

故障性质诊断过程，就是对电缆故障情况做初步了解和分析的过程，其次根据故障绝缘电阻的大小对故障性质进行分类，然后根据不同的故障性质选用不同的测试方法，粗测故障距离，最后在所测的故障距离范围内进行准确定点。

2电缆故障性质分类电缆发生故障后一般先用2500V以上摇表或万用表判别故障类型。

2.1低电阻接地故障如果电缆的绝缘介质损伤，相间或对地故障，称为低阻故障。

一般电阻值在数百欧姆以下。

若电阻为零，则称为短路故障，它是低阻故障的特例。

2.1.1 单相低电阻接地故障电缆的单相低电阻接地故障是指电缆的一根芯线对地的绝缘阻值低于100kΩ，而芯线连续性良好，此类故障隐蔽性强。

2.1.2 两相短路故障当出现电缆两相短路故障点，测量时可将任一故障芯线作接地，另一故障芯线接故障测试仪。

2.2高电阻接地故障电缆的高电阻接地故障是指导体与铝护层或导体与导体之间的绝缘电阻值远低于正常值，但大于100kΩ，而芯线连续性良好。

2.2.1 完全断线故障所谓完全断线故障是指各相绝缘良好，一相或者多相导线不连续。

2.2.2 不完全断线故障点不完全断线点分高电阻断线(导体电阻大于1kΩ)和低电阻断线(导体电阻小于1kΩ)两种情况。

它表现出各相绝缘良好，一相或多相导线不完全连续。

2.3开路故障如果电缆绝缘正常，但因导体原因不能正常输送电压的一类故障可认为开路故障，如芯线或地线是断非断、线芯某一处存在较大的线电阻及断芯等情况。

一般单纯性开路故障很少见到，多数表现为低阻和高阻故障并存。

电力电缆的故障点定位及故障维修要点分析于海洋

电力电缆的故障点定位及故障维修要点分析于海洋摘要：随着我国经济社会的快速发展，电缆线路的规模日益增大，特别是高压或超高压电缆在电力电网中具有举足轻重的位置。

电缆线路运行的可靠性，关系到整个供电系统的可靠性。

如何准确的找到电力电缆的准确故障点确实困难的。

因为城市电缆会广泛使用各种交联电缆，这给诊断电力电缆的故障点带来了更多的困难。

本文主要对电力电缆线路的故障类型进行分析，寻找出现故障的原因，并介绍几种定位故障点的方法。

关键词：电力电缆；故障；维修一、引言近些年来随着经济的发展以及用电需求的增加，使得电力电缆承受着较大的用电负荷从而使得电力电缆故障频发。

所以供电公司在铺设电缆时，要严格要求并规范管理，以确保施工质量；在运行阶段，要健全电缆全生命周期管理，加强对线路的实时状态监测；供电公司的技术人员，应该了解电缆故障的类型与原因，掌握相应的检测与定位方法，一旦发生电缆故障，能够迅速采用合理的方法和仪器，检测并确定故障点的位置，及时排除故障，这对保障供电系统安全运行和提高供电可靠性都有重要意义。

二、电力电缆故障类型分析1.开路故障如果电缆的绝缘电阻出现无穷大的情况，而电压却不影响用户端，这样故障我们称为开路故障。

在这种故障发生后，电缆故障点处的阻抗无穷大。

2.低阻短路故障如果电缆的绝缘电阻值变小，与电缆自身特性阻抗相比，绝缘电阻小于电缆自身阻抗，甚至没有电阻，即0≤RL<r0。

这种故障类型称之为低阻故障。

上式中rl 表示电缆故障点绝缘电阻，r0表示电缆自身阻抗。

l0表示单位长度电感，c0表示单位长度电容。

3.电阻泄露故障如果电缆故障点处的直流电阻比该电缆自身的阻抗大，这种故障类型成为电阻泄露故障。

进行高压绝缘测试的时候，随着实验电压的升高，泄露电流也会随之增大，如果实验电压升高到一定值时，泄露电流就有可能超过允许的最大电流。

4.高阻闪络性故障这种故障类型是泄露电流不随电压的升高而升高，但随着试验电压的升高，其突然增大，反应到电流表上，电流表指针呈现出闪络性摆动，如果对此试验进行重复，可以发展其具有可逆性。

高压电力电缆故障分析及诊断处理

高压电力电缆故障分析及诊断处理摘要:在城市中心地带、居民密集区、工厂厂区内部等地方,考虑到安全、美观和利于厂房布局等因素,高压电力电缆线路在电力系统中的应用比例越来越高,其具有占地面积小、送电可靠性高、维护工作量少等优点。

但是,在长时间的运行过程中,高压电力电缆受到多种因素的影响,容易出现各种各样的故障。

正确分析高压电力电缆的故障原因,快速找出故障点，确定故障位置,尽量缩短停电时间,对于企业正常生产和人们正常生活尤为重要。

关键词:高压:电力电缆;故障诊断在电力系统中人们为了增强安全以及厂房布局、外观美化方面的功能逐渐增加了对高压电力电缆的应用,它不仅能够减少占地面积,还能够提高送电的可靠性,便于后期电力维护工作的开展,但是在高压电力电缆的运行过程中还是会受到一些因素的影响,从而出现运行故障,对故障发生的原因进行正确的分析对于人们的正常生活生产活动是非常必要的。

1高压电力电缆故障类型高压电力电缆故障类型有很多,常见的主要有以下四种(1)闪络故障:电缆长时间处于超负荷运行状态,很容易使得电缆在高电压负荷下被瞬间击穿,但是高压电力电缆又可以迅速封闭击穿通道,逐渐恢复绝缘性能,使得输电不稳定。

(2)断线故障:高压电力电缆全断,使得电力无法运输。

(3)接地故障:接地故障是高压电力电缆故障中最常见的类型,电力电缆导体对地击穿,发生贯穿性绝缘故障。

(4)复合型故障:电缆故障发生时往往不止一种故障,多种故障同时出现,这种故障叫做复合型故障2电力电缆故障产生的原因2.1绝缘介质老化变质电力电缆由于长时间的在地下工作,外部的绝缘材料会生一定的变化,而且在加上外界因素的变化,极易影响绝缘物质的性质,降低电力电缆的绝缘水平。

2.2绝缘介质受潮电力电缆的接头处由于本身的质量和安装技术等方面的问题影响,会造成结构不密封,极易造成电缆接头受潮,电缆线会留下一些缺陷,导致电缆的绝缘介质受潮,影响其正常的使用。

2.3电力电缆过热在电力电缆施工的过程中,需要将电缆敷设在地下,在电缆绝缘介质内部很有可能有气隙游离,导致电力电缆的局部过热,尤其是一些埋于地下的通风不良的电力电缆,更容易发生电缆过热的问题,这种问题能加速电力电缆外部绝缘介质的老化,影响其绝缘效果的发挥。
