1.6米TP1型盘形制动器结构与原理

合集下载

盘式制动器PPT课件

盘式制动器PPT课件
为了强化发动机缓速作用,可以采取阻塞进气或排气通道, 或改变进、排气门启闭时刻等措施,以增加发动机内的进 气、排气、压缩等方面的功率损失。其中应用最广的措施 是在发动机排气管中设置可以阻塞排气通道的排气节流阀。 这种发动机缓速法可称为排气缓速。
(2)牵引电动机缓速 对于采用电传动系的汽车,可以对电 动驱动轮中的牵引电动机停止供电,使之受驱动轮驱动而 成为发电机,将汽车的部分动能转变成电能,再使之通过 电阻转变为热能而耗散。这时电动机对驱动轮的阻力矩即 是制动力矩。
1.制动盘;2.活塞; 3.摩擦块; 4.进油口;5.制动钳 体; 6.车桥部;
定钳盘式制动器的应用
定钳盘式制动பைடு நூலகம்的缺点
液压缸较多,使制动钳结构复杂; 液压缸分置于制动器的两侧,必须用跨越
制动盘的钳内油道或外部油管来连接; 热负荷大时,液压缸内的油管的制动液容
易汽化; 若要兼用驻车制动时,必须加装一个机械
二、液力缓速式辅助制动系
原上海SH380型汽车采用液力缓速式辅助制动系。 其中的液力缓速器(图23—94)安装在液力机械变 速器的后端。其结构类似于两个并联的液力耦合 器,不过其每一对叶轮中只有一个能转动(即转子 10),而另一个是固定不动的(即带叶片的壳体l和 盖9)。
缓速器壳体用螺钉固定在机械变速器壳体8的后壁 上。转子与其轴6借花键连接,而轴6又用花键套 5与变速器第一轴(输入轴)4相连。
(5) 空气动力缓速 空气动力缓速是采用使车身的 某些活动表面板件伸展,以加大作用于汽车的空 气阻力的办法来起缓速作用。这种方法目前只用 于竞赛汽车。
一、排气缓速式辅助制动系
排气缓速主要用于柴油车,原因是柴油机压缩比较 汽油机压缩比大,作为空压机,其缓速效果优于 汽油机,而且,很容易做到在施行排气缓速时先 切断燃油供给。对汽油机,则需要通过较复杂的 装置方能做到这一点。

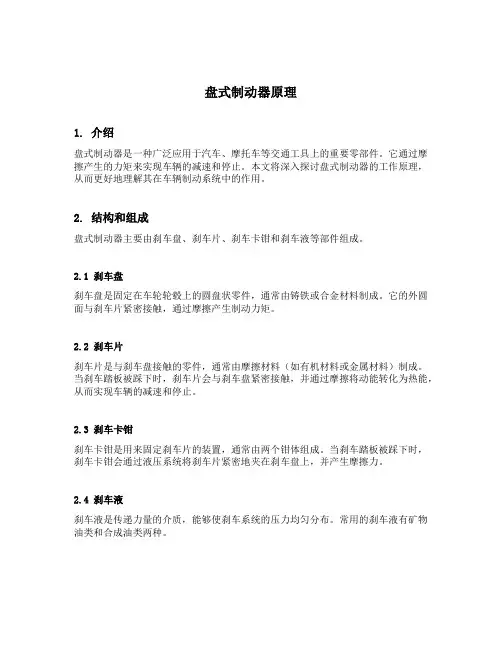

盘式制动器原理

盘式制动器原理

盘式制动器原理1. 介绍盘式制动器是一种广泛应用于汽车、摩托车等交通工具上的重要零部件。

它通过摩擦产生的力矩来实现车辆的减速和停止。

本文将深入探讨盘式制动器的工作原理,从而更好地理解其在车辆制动系统中的作用。

2. 结构和组成盘式制动器主要由刹车盘、刹车片、刹车卡钳和刹车液等部件组成。

2.1 刹车盘刹车盘是固定在车轮轮毂上的圆盘状零件,通常由铸铁或合金材料制成。

它的外圆面与刹车片紧密接触,通过摩擦产生制动力矩。

2.2 刹车片刹车片是与刹车盘接触的零件,通常由摩擦材料(如有机材料或金属材料)制成。

当刹车踏板被踩下时,刹车片会与刹车盘紧密接触,并通过摩擦将动能转化为热能,从而实现车辆的减速和停止。

2.3 刹车卡钳刹车卡钳是用来固定刹车片的装置,通常由两个钳体组成。

当刹车踏板被踩下时,刹车卡钳会通过液压系统将刹车片紧密地夹在刹车盘上,并产生摩擦力。

2.4 刹车液刹车液是传递力量的介质,能够使刹车系统的压力均匀分布。

常用的刹车液有矿物油类和合成油类两种。

3. 工作原理盘式制动器的工作原理基于摩擦学的原理。

当驾驶员踩下刹车踏板时,刹车系统由两个阶段组成:起动阶段和动力阶段。

3.1 起动阶段在起动阶段,驾驶员的刹车踏板施加一个力,使刹车主缸内的刹车液产生一定的压力。

刹车主缸通过油管将压力传递给刹车卡钳。

3.2 动力阶段在动力阶段,刹车卡钳中的活塞受到刹车液的压力作用,使刹车片与刹车盘产生紧密接触。

当车轮转动时,刹车盘会与刹车片之间产生摩擦力,将车轮的动能转化为热能,从而实现减速和停止。

3.3 刹车卡钳的作用刹车卡钳起到固定刹车片的作用。

当刹车踏板被踩下时,刹车卡钳会将刹车片夹在刹车盘上,并产生摩擦力。

刹车卡钳中的密封件也起到防止刹车液泄漏的作用。

4. 总结盘式制动器是车辆制动系统中的重要组成部分,通过摩擦产生的力矩来实现减速和停止。

其工作原理主要包括起动阶段和动力阶段,通过刹车片和刹车盘之间的摩擦将动能转化为热能。

盘式制动器结构和原理

盘式制动器结构和原理

盘式制动器结构和原理盘式制动器是一种常见的制动器件,主要用于汽车、摩托车和自行车等车辆的制动系统中。

它通过夹紧刹车盘,利用摩擦力将运动中的车辆减速或停止。

盘式制动器具有结构简单、制动效果好、散热性能好等优点,在各种车辆中得到了广泛应用。

一、盘式制动器的结构1.刹车盘:刹车盘是固定在车轮轴上的金属圆盘,具有一定的厚度和直径。

它可以通过与刹车盘夹紧形成的摩擦力,将动能转化为热能,并将车辆减速或停止。

2.刹车卡钳:刹车卡钳是夹紧刹车盘的装置,通常由两个活塞组成。

刹车卡钳一般固定在车辆悬挂系统的一侧,它可以通过制动系统传递的压力来夹紧或释放刹车盘。

3.刹车片:刹车片是直接与刹车盘接触并产生摩擦的部件。

一般由摩擦材料制成,能够承受高温和高速的摩擦,同时具有较好的耐磨性能。

4.制动油管路:制动油管路连接刹车卡钳和刹车泵,用于传递压力信号。

它通常由高强度金属材料制成,能够承受高压力并具有良好的密封性能。

5.刹车泵:刹车泵是生成制动力的装置,通常通过人工或电子信号来产生压力信号,将制动液传递给刹车卡钳。

二、盘式制动器的工作原理1.制动力的生成:当驾驶员踩下制动踏板时,传感器会将信号传递给刹车泵,刹车泵会根据制动力的需求生成相应的压力信号。

然后,这个压力信号通过制动油管路传递到刹车卡钳。

2.刹车盘的夹紧:刹车卡钳接收到来自刹车泵的压力信号后,活塞会向刹车盘移动并夹紧住刹车盘。

夹紧刹车盘的力可以通过踏板上施加压力的大小来调节。

3.摩擦产生制动力:刹车盘和刹车片之间的夹紧形成了一定的摩擦力,这个摩擦力可以将车辆的动能转化为热能,并产生制动力。

制动力的大小取决于夹紧刹车盘的力以及刹车片的摩擦系数和表面积。

4.散热:在制动过程中,刹车盘和刹车片产生的摩擦会产生大量的热能,如果不能及时散热,会导致制动失效。

为了保证制动效果,盘式制动器通常会采用散热鳍片或通风孔等散热装置,以增加散热表面积,降低刹车温度。

总结起来,盘式制动器通过夹紧刹车盘与刹车片的摩擦产生制动力,将车辆减速或停止。

盘式制动器的工作原理

盘式制动器的工作原理

盘式制动器的工作原理盘式制动器是一种常见的汽车制动系统,它通过摩擦力来减缓车辆的速度或停止车辆。

其工作原理主要包括制动踏板、制动总泵、制动助力器、制动分泵、制动盘和制动片等组成。

下面我们将详细介绍盘式制动器的工作原理。

首先,当驾驶员踩下制动踏板时,制动总泵会受到压力,将液压传递到制动助力器。

制动助力器会增加制动液的压力,并将其传递到制动分泵。

接下来,制动分泵会将液压传递到各个制动器上。

在盘式制动器中,制动器由制动盘和制动片组成。

制动盘是安装在车轮轴上的圆盘状金属零件,它会随着车轮的转动而一起旋转。

而制动片则是与制动盘相对的部件,它们通常由摩擦材料制成。

当制动踏板踩下时,制动片会被挤压到制动盘上,从而产生摩擦力,减缓车轮的旋转。

在制动过程中,制动盘和制动片之间的摩擦会产生热量,这就是制动器发热的原因。

为了避免制动器过热,通常会在制动器上设置散热片或通风口,以便散发热量。

另外,盘式制动器还有一个重要的组成部分就是制动液。

制动液在传递液压的过程中起着重要的作用,它需要具有高温稳定性、防腐蚀性和防止气泡形成的特性。

总的来说,盘式制动器的工作原理是通过制动踏板传递液压信号到制动盘和制动片上,产生摩擦力来减缓车辆的速度或停止车辆。

制动液在其中起着传递压力的关键作用,而制动盘和制动片的摩擦则是制动器正常工作的基础。

同时,为了确保制动器的正常工作和安全性能,驾驶员在日常驾驶中应定期检查制动系统的工作状态,及时更换磨损严重的制动片和制动盘,以保证制动器的正常工作和行车安全。

在实际的驾驶中,我们需要正确使用和维护盘式制动器,以确保其正常工作。

当我们踩下制动踏板时,制动器会快速响应,减缓车速或停止车辆,保障驾驶安全。

因此,了解盘式制动器的工作原理对于驾驶员来说是非常重要的,它有助于我们更好地理解和掌握汽车的制动系统,提高驾驶安全性。

盘式制动器结构图

盘式制动器结构图

盘式制动器结构图1. 引言盘式制动器是一种常用于机械设备中的制动装置,广泛应用于汽车、摩托车和自行车等车辆上。

其作用是通过使刹车蹄紧贴制动盘(通常为金属圆盘)来实现制动效果。

了解盘式制动器的结构图对于理解其工作原理和维护保养至关重要。

本文将详细介绍盘式制动器的结构图及其各个组成部分的功能和作用。

2. 结构图概述盘式制动器主要由以下几个部分组成:1.制动盘:一般为金属圆盘,安装在车轮轴上。

制动盘的表面通常有齿状槽,以增加摩擦面积提高制动效果。

2.刹车蹄:用于夹紧制动盘的两个夹钳或鞋。

3.刹车活塞:位于刹车蹄内部的活塞,通过液压或机械系统来施加压力使刹车蹄夹紧制动盘。

4.制动液管:将刹车踏板上施加的力传输给刹车活塞的管道。

5.制动液:传输压力的介质,通常是一种液体,如液压油。

6.刹车踏板:由驾驶员踩下来施加制动压力的踏板。

7.制动助力泵:用于增加制动液压力的泵,通常由发动机带动。

8.刹车鼓:盘式制动器也可以使用内鼓式制动器结构,即使用一个圆筒状的鼓作为制动盘。

3. 结构图详解下图是盘式制动器的结构图:![盘式制动器结构图](盘式制动器结构图.png)1.制动盘:位于最外层,固定在车轮轴上。

制动盘通常由铁合金制成,表面可进行特殊处理以增加摩擦力。

2.刹车蹄:位于制动盘两侧,由刹车钳(夹钳)或刹车鞋组成。

刹车蹄可根据车辆型号和制动要求进行不同设计。

3.刹车钳:固定在车辆底盘上,用于支撑和控制刹车蹄的位置。

刹车钳内部为刹车活塞提供动力。

4.刹车活塞:位于刹车钳内部,通过液压力或机械系统施加压力使刹车蹄夹紧制动盘。

5.制动液管:连接刹车钳和主制动缸的管道,传输刹车踏板上施加的力。

6.主制动缸:位于刹车踏板下方,由驾驶员施加力量后将力量转化为液压力,通过制动液管传递给刹车钳。

7.刹车助力器:用于增加制动液压力的装置,可以是真空助力器或液压助力器,通过驾驶员施加的力量来提供额外的制动力。

8.刹车踏板:由驾驶员踩下施加制动压力的踏板。

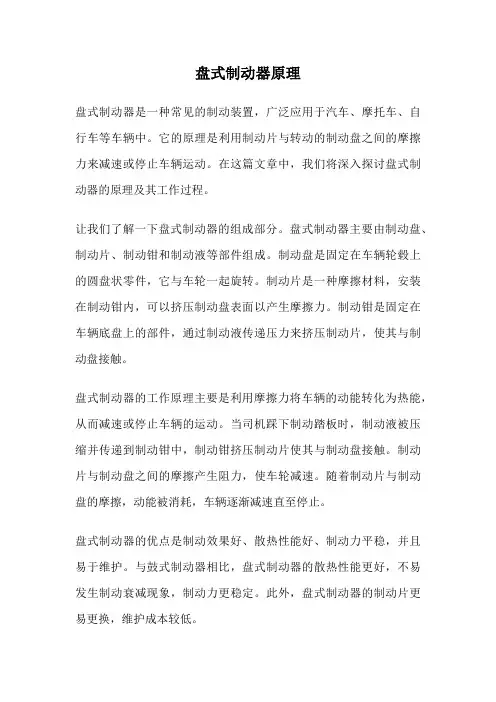

盘式制动器原理

盘式制动器原理

盘式制动器原理盘式制动器是一种常见的制动装置,广泛应用于汽车、摩托车、自行车等车辆中。

它的原理是利用制动片与转动的制动盘之间的摩擦力来减速或停止车辆运动。

在这篇文章中,我们将深入探讨盘式制动器的原理及其工作过程。

让我们了解一下盘式制动器的组成部分。

盘式制动器主要由制动盘、制动片、制动钳和制动液等部件组成。

制动盘是固定在车辆轮毂上的圆盘状零件,它与车轮一起旋转。

制动片是一种摩擦材料,安装在制动钳内,可以挤压制动盘表面以产生摩擦力。

制动钳是固定在车辆底盘上的部件,通过制动液传递压力来挤压制动片,使其与制动盘接触。

盘式制动器的工作原理主要是利用摩擦力将车辆的动能转化为热能,从而减速或停止车辆的运动。

当司机踩下制动踏板时,制动液被压缩并传递到制动钳中,制动钳挤压制动片使其与制动盘接触。

制动片与制动盘之间的摩擦产生阻力,使车轮减速。

随着制动片与制动盘的摩擦,动能被消耗,车辆逐渐减速直至停止。

盘式制动器的优点是制动效果好、散热性能好、制动力平稳,并且易于维护。

与鼓式制动器相比,盘式制动器的散热性能更好,不易发生制动衰减现象,制动力更稳定。

此外,盘式制动器的制动片更易更换,维护成本较低。

在实际驾驶中,司机应合理使用盘式制动器,避免急刹车和长时间连续制动,以免造成制动系统过热,影响制动效果。

此外,定期检查制动系统的工作状态,包括制动片磨损、制动液是否充足等,确保制动系统正常运行。

总的来说,盘式制动器通过制动盘与制动片之间的摩擦产生制动力,将车辆的动能转化为热能,实现减速或停止车辆运动。

它具有制动效果好、散热性能好、易于维护等优点,是一种高效可靠的制动装置。

司机在驾驶过程中应正确使用盘式制动器,保持制动系统的正常运行,确保行车安全。

希望通过本文的介绍,读者对盘式制动器的原理有了更深入的了解。

盘式制动器工作原理

盘式制动器工作原理

盘式制动器工作原理一、盘式制动器的结构1.盘状制动盘:制动盘是整个制动器的核心部分,它通常由铁、钢或铸铁制成。

制动盘外侧有一些齿槽或凹槽来增加散热效果。

2.制动钳:制动钳是制动器的活动部分,它由一对活塞组成,通过制动液或者拉线传递来实现制动盘的夹紧。

制动钳通常由铝合金或钢制成。

3.制动片(制动垫):制动片是与制动盘接触的部分,由高温耐磨材料制成,如有机材料、金属材料或复合材料。

制动片的摩擦面与制动盘的摩擦面接触时会产生摩擦力,从而实现制动器的工作。

4.制动油管或拉线:制动油管用于传递制动压力,使制动片与制动盘紧密接触;拉线用于通过机械连接来实现制动片的压紧。

二、盘式制动器的工作原理1.制动信号输入:当驾驶员踩下车辆制动踏板时,就会向制动系统输入制动信号。

对于液压传动的盘式制动器,制动踏板的力通过主缸将制动油压传递给制动钳;对于机械传动的盘式制动器,制动踏板的力通过拉线(手刹)将压力传递给制动钳。

2.制动力传递:通过制动油管或拉线,制动钳的活塞会受到压力,由此产生制动力。

当活塞接触制动盘时,制动力通过摩擦力将其固定在制动盘上。

3.摩擦力转化:制动片与制动盘接触时,会产生摩擦力。

摩擦力会将制动盘的转动动能转化为热能,并将制动盘的速度降低。

4.减速和停止:随着摩擦力的增加,制动片与制动盘之间的压力会增大。

这导致了两个相对运动物体(制动盘和车轮)之间的减速。

当制动片施加的摩擦力大于车轮产生的旋转力矩时,车轮将会停止旋转。

5.散热和冷却:由于摩擦会产生大量热能,在制动器工作的过程中,会不断产生热量。

为了防止过热损坏,制动盘通常会具有一些散热齿槽或凹槽,以增加散热效果并保持制动器的正常工作温度。

三、盘式制动器的优点1.高效制动:盘式制动器通过制动片与制动盘之间的摩擦力来实现制动,相对于其他制动器而言制动效果更好。

2.热量散发快:盘式制动器由于制动盘的散热齿槽或凹槽设计,热能更容易散发,不容易产生过热现象。

3.便于安装和维修:盘式制动器结构相对简单,易于安装和维修。

盘形制动器的工作原理

盘形制动器的工作原理

盘形制动器的工作原理盘形制动器蝶形弹簧产生制动力,靠油压松闸。

制动状态时,闸瓦压向制动盘的正压力的大小决定于液压缸内工作油压力。

如图所示,活塞同时受弹簧的作用力F2,压力油产生的力F1,综合阻力F3(包括空行)程压缩弹簧的力)作用,制动状态时F3的作用方向与F2相反。

故压向制动盘的正压力为:N=F2-F1-F3当改变油压力时,正压力N相应变化,盘形工作原理示意图油压值P=0时,即F1=0,正压力达最大值N max,N max=F2-F3,此时为全制动状态。

在松闸过程中,F3作用方向与F1相反,此时力平衡方程为:N=F2+F3-F1。

在P=P max时,F1>F2,活塞压缩蝶弹簧,是全松闸状态,N=0,即F1=F2+F3。

如图所示为正压力N相对于油压P的实验曲线。

由图中可以看出:1.正压力随油压P的增加而减少,其变化过程可以近似地看成线性关系。

2.松闸过程和制动过程所得曲线不重合,这是因为在松闸和制动过程活塞所需克服的摩擦力方向不同所致,松闸时,液压缸壁及密封圈对活塞的阻力与蝶形弹簧力的方向一致,所以在相同油压情况下(与制动过程相比)制动盘的正压力较低。

3.松闸和制动的不可控区(两条曲线不重合度)较小,说明有较高的控制灵敏性。

制动器在制动盘上产生的制动力矩,取决于正压力N的数值。

M Z=2NµR m n式中M2—制动力矩,单位为N·m;µ—闸瓦对制动盘的摩擦系数,µ=0.35~0.4;n=提升机制动器副数。

同时,制动力矩Mz应满足3倍静力矩Mj的要求,所以,N(单位为N)值可由下式确定:M Z=2NµR m n=3M j=3F C D/2 即:N=3DFc/(4R mµn)式中D—滚筒名义直径,单位为m; F—提升机最大静张力差,单位为N。

C。

盘式制动器结构、工作原理盘式制动器图示前桥驱动桥盘式制动器结构

盘式制动器结构、工作原理盘式制动器图示前桥驱动桥盘式制动器结构

一、盘式制动器结构、工作原理1、盘式制动器图示:前桥驱动桥2、盘式制动器结构1、副钳体2、左摩擦块3、右摩擦块4、自调机构5、气室6、主钳体7、制动盘8、托架9、滑销3、工作原理:制动时,气室(5)推动自调机构(4)向左压出,使右摩擦块(3)与制动盘(7)右侧制动,由于制动盘(7)的轴向移动受限制,因此在反作用力的作用下,主副钳体向右移动,使左摩擦块(2)与制动盘(7)左侧制动,最后将旋转的制动盘(7)刹住。

二、盘式制动器使用、保养1、日常检查制动器钳体密封体:①检查副钳体端2个滑销密封盖,如出现松脱或者遗失及时给予更换或安装;②检查主钳体端2个滑销端盖,如出现松脱或者遗失及时给予更换或安装;③检查主钳体上密封帽,如存在裂纹、损伤或者遗失及时给予更换或安装;④推动主、副钳体滑动检查4个滑销密封圈,如存在裂纹和损伤及时给予更换。

2、定期检查内容:3、制动盘失效判定标准:①尺寸检查:如图:A=制动盘厚度45mm(新),B=制动盘厚度37mm(极限);②裂纹检查:如图所示:检查制动盘上的裂纹和磨损划痕;A1=小裂纹在表面上延伸,此情况允许。

B1=小于0.75a长、1.5mm宽和深的裂纹径向延伸,此情况允许。

C1=小于1.5mm深的环形槽,此情况允许。

D1=径向贯通裂纹是不允许的,制动盘必须更换。

4、摩擦片更换及间隙调整:4.1、摩擦块拆卸4.1.1拨出传感器线束的插座,拿出摩擦块压板总成和摩擦块。

4.1.2一字槽螺钉旋具将弧形弹簧拆卸;用平口螺丝刀将传感器线束的内、外感应头撬出。

取下摩擦块。

注意:撬内、外感应头应避免将绕在感应头上的线束伤断!4.2、摩擦块安装将摩擦块安装在托架内,再用压棒将传感器感应头预先压入摩擦块的U形槽中。

注意:摩擦块安装在托架内后,必须保证摩擦材料与制动盘对应,防止摩擦片装反后出现制动故障;传感器感应头按图示方向装入U形槽,不得装反以及压坏线束。

线束插头按箭头方向拔出内感应头外感应头三、常见故障排查方法:压棒U型槽。

盘式制动器工作原理

盘式制动器工作原理

盘式制动器工作原理
盘式制动器是一种常见的汽车制动装置,其工作原理是通过摩擦力来实现制动
效果的。

盘式制动器主要由制动盘、制动钳和制动片等部件组成,下面我们来详细了解一下盘式制动器的工作原理。

首先,当司机踩下制动踏板时,制动液会被推送到制动钳内部的活塞上。

活塞
会根据压力的大小,将制动片挤压到制动盘上,从而产生摩擦力。

制动盘是安装在车轮上的,当制动片挤压到制动盘上时,制动盘会因为摩擦力的作用而减速甚至停止转动,从而使车辆减速甚至停止。

其次,制动片是盘式制动器中的关键部件,它是由摩擦材料制成的。

在制动过
程中,制动片会受到制动盘的摩擦,产生摩擦力来减速车辆。

制动片的材料通常是耐磨耐高温的材料,以确保在制动过程中能够持续发挥作用。

此外,制动盘也是盘式制动器中至关重要的部件。

制动盘一般由铸铁或者钢铁
制成,具有良好的散热性能和耐磨性能。

在制动过程中,制动盘会受到制动片的摩擦,产生热量,如果散热不好,就会导致制动盘变形甚至开裂,影响制动效果。

最后,制动钳是用来控制制动片挤压制动盘的部件。

制动钳通常由活塞、活塞
密封圈和钳体等部件组成。

活塞受到制动液的作用,会向外推动,从而挤压制动片。

制动钳的设计和制造对于制动系统的性能和安全性有着至关重要的影响。

综上所述,盘式制动器的工作原理主要是通过制动盘、制动片、制动钳等部件
的协同作用,利用摩擦力来实现车辆的减速和停止。

在日常驾驶中,我们要注意定期检查制动系统的工作状态,确保制动器的正常使用,以确保行车安全。

盘式制动器的原理

盘式制动器的原理

盘式制动器的原理一、引言盘式制动器是一种常见的汽车制动系统,在现代车辆中广泛应用。

它具有制动力强、耐久性好、散热性能优异等优点,成为了汽车制动系统的主流。

本文将介绍盘式制动器的工作原理,从而让读者更好地理解其工作过程。

二、盘式制动器的构成盘式制动器由刹车盘、刹车片、刹车卡钳和刹车主缸等部件组成。

刹车盘固定在车轮上,刹车片则被刹车卡钳夹紧,通过刹车主缸来施加刹车力。

当驾驶员踩下刹车踏板时,刹车主缸会产生液压力,将刹车片推向刹车盘,从而实现制动效果。

三、工作原理盘式制动器的工作原理可以分为三个步骤:制动施加、制动力传递和制动释放。

1. 制动施加当驾驶员踩下刹车踏板时,刹车主缸内的液压力会增加,使得刹车卡钳内的活塞向外推动。

活塞的运动会夹紧刹车片,使其与刹车盘紧密接触。

由于刹车盘与车轮相连,当刹车盘受到刹车片的摩擦力时,车轮也会受到制动力矩的作用,从而减速或停止车辆。

2. 制动力传递制动力需要通过刹车片和刹车盘之间的摩擦力传递到车轮上。

刹车片与刹车盘之间的摩擦力取决于刹车片的材料和设计,以及刹车盘的摩擦系数。

通常,刹车片采用摩擦系数较高的材料,如金属陶瓷复合材料,以提供较大的制动力。

3. 制动释放当驾驶员松开刹车踏板时,刹车卡钳内的液压力会减小,刹车片与刹车盘之间的接触力也会减小。

此时,刹车片会自动与刹车盘分离,车轮恢复正常运动。

为了防止刹车片长时间与刹车盘接触而产生损坏或过热,盘式制动器通常还配备了刹车片自动松开机构,以保护刹车系统的正常工作。

四、盘式制动器的优缺点盘式制动器相比于其他制动器具有以下优点:1. 制动力强:盘式制动器可以提供更大的制动力矩,使车辆更快减速或停止。

2. 散热性能优异:盘式制动器的刹车盘暴露在空气中,散热更快,不易产生制动衰减现象。

3. 耐久性好:盘式制动器的刹车片与刹车盘之间的接触面积较大,摩擦力分布均匀,使用寿命较长。

然而,盘式制动器也存在一些缺点:1. 重量较大:盘式制动器的刹车盘和刹车卡钳相对较重,会增加车辆的整体质量。

简述盘式制动器的组成、原理和应用场合。

简述盘式制动器的组成、原理和应用场合。

简述盘式制动器的组成、原理和应用场合。

一、概述盘式制动器,也被称为碟式制动器,是一种广泛应用于汽车和工程机械等设备的制动器。

它主要由制动盘、制动缸、液压制动器、ABS (防抱死刹车系统)部件组成,工作原理是利用刹车片的摩擦将车辆动能转化为热能以产生阻力以停止车辆行驶。

它具有制动力矩大、制动稳定、易于维护等优点,因此在许多场合得到广泛应用。

二、组成1.制动盘:盘式制动器的核心部件,其形状类似于圆盘,其摩擦表面作为工作面。

制动盘的材料通常为碳纤维、陶瓷或金属基复合材料。

2.制动缸:制动器的执行机构,通过活塞的移动来压迫制动片与制动盘摩擦以达到制动的目的。

3.液压制动器:提供制动力矩的来源,通常由液压油提供压力。

4.ABS部件:为了防止车轮抱死,提供了防抱死刹车系统。

在车轮即将抱死时,ABS部件会减小制动力矩,从而避免失控。

三、原理盘式制动器通过制动缸的活塞施加压力于刹车片,刹车片与制动盘摩擦产生摩擦力矩,从而使车辆减速或停止。

当车辆加速时,摩擦力矩可被用来消耗能量,从而降低车速。

当液压系统中的压力降低时,活塞可以回位,使得下一次制动力矩可以再次施加。

这种周期性的施加和释放制动力矩的过程使得盘式制动器具有良好的动态性能和热稳定性。

四、应用场合盘式制动器广泛应用于各种车辆,包括但不限于轿车、卡车、公共汽车和工程车辆。

在高级车辆中,它通常与ABS和ESP等安全系统一起使用,以提高驾驶和行驶的稳定性。

此外,盘式制动器也被广泛应用于需要频繁进行短距离停放的车辆,如出租车、小型货车等。

这是因为盘式制动器提供了更好的热稳定性,可以更快速地停止或启动车辆。

在一些特定的应用场合,如飞机起落架,由于需要更高的制动力矩和更好的热稳定性,盘式制动器也是常见的选择。

此外,一些高端的工业机械和重型设备也广泛使用盘式制动器。

总的来说,盘式制动器以其优良的性能和可靠性在许多场合得到了广泛应用。

它的维护成本相对较低,制动力矩大且稳定,因此在日常驾驶和工程机械的使用中都得到了广泛的应用。

盘式制动器工作原理

盘式制动器工作原理

盘式制动器工作原理
盘式制动器是一种常见的汽车制动装置,用于减速或停止汽车运动。

它由刹车盘、刹车钳和刹车片等组成。

工作时,当驾驶员踩下刹车踏板时,液压系统中的制动液被压入刹车钳内。

刹车钳里的活塞受到液压力的作用,向外移动。

刹车钳内还装有刹车片,它们与刹车盘相对,减缓或停止盘的转动。

活塞的移动使刹车片紧贴刹车盘,在其表面产生摩擦力。

这个摩擦力通过摩擦转化为热能,将刹车盘的运动能量转化为热量,实现减速或停止汽车。

由于刹车片与刹车盘接触面积大、摩擦力大,因此能够产生较高的制动效果。

为了保证刹车片与刹车盘之间的良好接触,制动器通常会在活塞和刹车片之间增加一个弹簧装置,用于保持刹车片与刹车盘之间的一定间隙。

当驾驶员松开刹车踏板时,刹车片会回到起始位置,以减少与刹车盘之间的摩擦。

为了提高刹车的性能和安全性,一些高级制动器还会加入附加装置,如防抱死系统(ABS)和制动力分配系统(EBD)。

它们帮助驾驶员更好地控制车辆刹车,避免轮胎锁死和制动不均衡等现象,确保行车安全。

总之,盘式制动器通过刹车盘、刹车钳和刹车片的协同作用来减速或停止汽车运动。

它利用液压力和摩擦力将运动能量转化为热能,从而实现安全的制动效果。

汽车盘式制动器的工作原理

汽车盘式制动器的工作原理

汽车盘式制动器的工作原理汽车盘式制动器是现代汽车最常用的制动器之一。

它主要由刹车盘、刹车钳、刹车片、制动油管和制动油泵等组成。

一般来说,当踩下刹车踏板时,制动油泵会将制动油压力传递给刹车钳,刹车钳会将制动油压力转化为夹紧刹车盘的力,从而实现汽车的制动。

具体来说,当踩下刹车踏板时,制动油泵会将制动油压力传递给刹车钳。

刹车钳内部有一个活塞,当制动油压力进入刹车钳时,活塞会向外移动,将刹车片夹在刹车盘上。

刹车片与刹车盘之间的摩擦会产生阻力,从而减缓汽车的运动状态。

需要注意的是,盘式制动器的刹车盘是固定不动的,刹车钳内部的活塞才是运动的部分。

此外,刹车片一般由金属和非金属材料组成,金属部分主要用于传导热量和提高刹车片的强度,非金属部分则主要起到降低刹车噪音和提高刹车性能的作用。

盘式制动器有很多优点,例如制动力大、制动距离短、制动稳定、耐高温等。

但是,它也有一些缺点,例如制动时噪音较大、制动盘易变形、制动片易磨损等。

因此,汽车制造商在设计制动系统时需要综合考虑各种因素,以使制动器的性能更加优异。

在使用盘式制动器时,我们需要注意以下几点。

首先,不要在高速行驶中突然踩刹车。

这样会导致刹车片和刹车盘之间的摩擦急剧增加,从而使刹车盘过热、变形,影响刹车效果。

其次,要定期检查刹车系统,及时更换磨损的刹车片,以保证制动效果。

最后,在使用刹车时要注意力度,不要过度踩刹车踏板,以免造成刹车盘和刹车片的过度磨损。

盘式制动器是一种常用的汽车制动器,它的工作原理是通过制动油压力将刹车片夹紧刹车盘,从而实现汽车的制动。

使用盘式制动器时需要注意一些问题,以保证其正常工作和延长其使用寿命。

盘式制动器制动原理

盘式制动器制动原理

盘式制动器制动原理嘿,朋友们!今天咱来聊聊盘式制动器的制动原理,这可真是个有意思的玩意儿!你看啊,盘式制动器就像是汽车的一位忠诚卫士,时刻守护着我们的行车安全。

它主要由制动盘、制动钳、刹车片这些家伙组成。

想象一下,制动盘就像是一个大圆盘,稳稳地待在那里。

而刹车片呢,就像是两个紧紧抱住圆盘的小手。

当我们踩下刹车踏板的时候呀,就好像给这两只小手发出了一个信号:嘿,赶紧抱紧圆盘呀!于是乎,刹车片就紧紧地贴在了制动盘上。

这时候,就像是两个好朋友在拔河一样。

刹车片用力地抓住制动盘,不让它转动。

车子的动能就被转化成了热能,通过摩擦散发出去了。

这可不就是用一种巧妙的方式把车子给“拽”住了嘛!你说这神奇不神奇?就这么简单的一个原理,却能让我们在开车的时候随时停下来,避免危险。

这就好比我们走路的时候,突然想要停下来,就赶紧把脚踩在地上一样自然。

而且啊,盘式制动器还有很多优点呢!它反应迅速,能在很短的时间内就让车子减速或停下。

不像有些其他的制动方式,慢吞吞的,等它反应过来,黄花菜都凉了。

它还很稳定可靠,不管是在炎热的夏天,还是寒冷的冬天,都能稳稳地发挥作用。

咱再想想,如果没有盘式制动器,那开车得多吓人呀!就像脱缰的野马一样,根本停不下来,那可不得乱套了呀!所以说呀,盘式制动器真的是太重要啦!每次想到盘式制动器默默地在那里工作,保障着我们的安全,我就忍不住感叹,科技的力量真是强大呀!它让我们的生活变得更加安全、便捷。

所以呀,朋友们,以后开车的时候可别忘了这位默默守护我们的“小英雄”哦!要好好爱护它,让它能一直为我们保驾护航。

咱可不能亏待了它,对吧?好了,关于盘式制动器制动原理就说到这儿啦,大家是不是对它有了更深刻的认识呢?。

盘式制动器的基本工作原理

盘式制动器的基本工作原理

盘式制动器的基本工作原理
盘式制动器是一种常见的制动装置,广泛应用于各种机械设备中。

它的基本工作原理是利用摩擦力将旋转的盘片(也称为制动盘)固定住,从而使机器停止运转。

下面将详细介绍盘式制动器的工作原理。

首先,盘式制动器由两个主要部分组成:制动盘和制动器。

制动盘通常是一个圆形的金属盘,它固定在旋转部件上。

而制动器则是一个与制动盘相接触的装置,它可以产生足够的摩擦力,使制动盘停止旋转。

当机器需要停止运转时,制动器会被激活,使其与制动盘接触。

这样一来,当旋转部件继续运转时,制动盘就会被固定住,从而使机器停止运转。

这种固定住的力量来自于制动器产生的摩擦力。

通常情况下,制动器是由一对摩擦材料组成的。

这些材料通常是高温陶瓷或金属。

当制动器与制动盘接触时,摩擦材料会产生摩擦力。

这种摩擦力会将制动盘固定住,从而使机器停止运转。

除了摩擦力外,盘式制动器还可以通过液压或气压来产生固定力。

这种方式通常用于需要更大制动力的机器中。

总之,盘式制动器是一种简单而可靠的制动装置。

它通过利用摩擦力或其他方式将旋转的盘片固定住来实现机器的停止运转。

在各种机械设备中都得到了广泛应用。

盘式制动器工作原理

盘式制动器工作原理

盘式制动器工作原理
盘式制动器是一种常用于汽车和其他运输工具上的制动装置,其工作原理主要包括以下几个步骤:
1. 制动踏板踩下:当驾驶者踩下车辆上的制动踏板时,踏板上的力量会通过连接杆传递给制动器。

2. 液压传力:制动器内部设有一个主缸,主缸内有一个活塞。

当踏板施加力量在活塞上时,活塞会压缩制动液,并将压力传递到制动器的活塞上。

3. 压力传导:制动器中有一个活塞,它将通过制动液传递的压力传递给制动器的刹车片。

刹车片位于车轮后面的刹车盘上。

4. 摩擦制动:当制动器活塞施加压力到刹车片时,刹车片会与刹车盘产生摩擦。

由于刹车片比较硬,所以摩擦会使刹车片受到压缩和磨损。

5. 减速:当刹车片与刹车盘摩擦时,车轮会因刹车片的阻力而减速。

所施加的制动力决定了车轮减速的程度。

通过以上原理,盘式制动器能够将车辆的动能转化为热能,达到减速和停车的目的。

刹车盘的散热性能较好,能够有效地将热量散发出去,提高刹车系统的使用寿命。

这种制动器具有响应迅速、制动效果好等优点,广泛应用于各种车辆的制动系统中。

汽车盘式制动器的工作原理

汽车盘式制动器的工作原理

一张薄薄的碟子,如何让汽车飞驰在路上——汽车盘式制动器的工作原理
汽车盘式制动器是汽车车辆制动系统的重要组成部分,它的工作
原理如下:
当你踩下制动踏板时,制动系统将会释放制动液到制动器的活塞
内部,使之推动制动器的摩擦材料与刹车盘接触。

在这样的过程中,
制动器的摩擦材料通过摩擦力让刹车盘迅速减速,从而完成车辆的减
速和停车。

而在摩擦器接触刹车盘的同时,我们也需要注重制动器的散热问题。

一般来说,制动器内部会通过排放出蒸汽或热气的方式使制动器
温度得到控制,这样就能避免制动器在高热量的情况下过早失效。

一般来说,汽车盘式制动器相对于鼓式制动器来说具有很多优势。

比如,盘式制动器通常比鼓式制动器更加高效,能够更容易地控制刹
车力度,而且它也具有更高的耐磨性和抗氧化性,这样就能更好地保
持刹车性能持久稳定。

总之,盘式制动器的工作原理非常简单,但是设计之妙却在于细
节之处。

只有我们在实际使用过程中不断完善创新,才能让汽车在保
持安全的前提下也能加速和减速自如。

1.6米TP1型盘形制动器结构与原理

1.6米TP1型盘形制动器结构与原理

TP1型盘形制动器结构与原理(一)结构盘形制动器装置是把两个相同的制动器用螺栓成对地把在支架上组成。

每个支架上都可以同时安装1、2、3、4、5、6、付,甚至更多,其规格和付数,根据提升机所需要的制动力矩选定制动器装置由制动器<2>、支架<1>、管路<3>、闸瓦间隙指示器<4>、螺栓<5>等组成单个制动器由闸瓦<29>、带筒体的衬板<28>、碟簧组合<2>和液压组件活塞内套<15>、链接螺栓<14>、后盖<11>、密封圈<12、13>制动器体<1>等组成液压组件由挡圈<5>油封<24>油缸<21>调节螺母<20>密封圈<23、8>活塞<10>密封圈<16、19>油缸盖<9>固定螺钉<31>垫圈<30>等组成在制动其中可以单独整体写下和换液压组件。

液压组件,对一宗规格的制动器来说是同用互换件用户可想制造厂单独定购以作备用。

制动器也是单独部件,用户可单独订购必要的备件。

(一)原理:在液压盘形制动器的基本原理是液压松闸,弹簧力制动。

调正时向Y腔给入油压P,碟簧组被压缩,闸瓦离开闸盘贮存与弹簧力F,在弹簧压缩状态,调整间隙△,此时,制动器处于松闸状态,当P值降低时,弹簧力F推衬板及闸瓦向制动盘移动,当△=0后,若P继续下降,弹簧力F便作用于闸盘上,该力即为正压力N。

当P=0,N=Nmax,即全制动,在N力的作用下产生摩擦力,即制动力,当P=Pm时,N=0,△=△max。

2、制动力调节,P下降, △=0后,若忽略制动器内阻力和各构件的变形。

则,N=F-F1=F-PA闸瓦帖闸盘后F为常数,A亦为常数,则:N=f(P)上式说明改变P可以获得各种不同的N值,N值的变化,改变了制动力的大小。

盘式制动器的结构组成和工作原理

盘式制动器的结构组成和工作原理

盘式制动器的结构组成和工作原理钳盘式车轮制动器广泛地采用在汽车和小型货车上。

盘式制动器的优点是散热良好、热衰退小、热稳定性好,最适于做对制动性能要求较高的汽车的前轮制动器。

对于汽车,后轮制动器多采用寿命较长的鼓式制动器,以便附装驻车制动器,此即为前盘后鼓式混合制动系统。

但近年来前后轮都采用钳盘式制动器的结构也日渐增多。

盘式制动器在径向尺寸有限的条件下,因其端面为工作表面,所以可使制动钳有两对轮缸,从而来满足双管路布置的需要。

钳盘式车轮制动器按制动钳固定在支架上的结构型式来分有固定式制动钳和浮动式制动钳两大类。

固定式钳盘制动器的结构组成和工作原理固定式制动钳的制动器也称为定钳盘式制动器,其基本结构如图所示,它的旋转元件是制动盘2,它和车轮固装在一起旋转,以其端面为摩擦工作表面。

其固定的摩擦元件是制动块7,导向支承销6和轮缸活塞8,都装在跨于制动盘两侧的钳体上,总称制动钳。

制动钳用螺栓与转向节或桥壳上的凸缘固装,并用调整垫片9来调节制动钳与制动盘之间的相对位置。

另外,还有防尘护罩和其他零件。

制动时,有一定压力的制动油液进入制动钳体内的轮缸,推动活塞压向制动块,使制动块与制动盘接触摩擦产生制动力矩。

制动钳体的轴向位置是固定的,轮缸布置在制动的侧面,除活塞和制动块外无滑动件。

这种结构轮缸间用油道或油管连通,难以把驻车制动机构附装在一起,钳体尺寸较大,外侧的轮缸散热差、热负荷大,油液易气化膨胀,制动热稳定性差。

浮动式钳盘车轮制动器的结构组成和工作原理浮动式钳盘车轮制动器根据浮动式制动钳在其支架上的滑动支承面的型式,又可分为滑销式和滑面式(榫槽式)两种。

因滑销式制动钳易实现密封润滑,蹄盘间隙的回位能力稳定,故使用较广。

滑销式钳盘车轮制动器结构示意图如图16.14 所示,制动钳为滑销式浮动钳,它的特点是制动钳体在轴向处于浮动状态,轮缸布置在制动钳的内侧,且数目只有固定式的一半,为单向轮缸。

制动时利用内摩擦片的反作用力,推动制动钳体移动,使外侧的摩擦片也继而压紧制动盘,以产生制动力。
