各种规格链轮选型参数表
常用链轮齿数和直径对照表【汇总】
传动链轮又称滚子链轮。
主要尺寸及基本参数配用链条的常用P=12.7 15.875 19.05 25.4dr=7.92 10.16 11.91 15.88链轮齿数 Z 节距P 滚子外径 dr 排距pt 分度圆直径 d， d=p/sin180°/z齿顶圆直径 da，da=d+1.25p－dr或da=p(0.54+cot180°/z) 齿根圆直径 df，df=d－dr 链传动实例：例6-1 设计一拖动某带式运输机的滚子链传动。
已知条件为：电动机型号Y160M-6(额定功率P =7.5kW，转速n1=970r/min)，从动轮转速n2=300r/min，载荷平稳，链传动中心距不应小于550mm，要求中心距可调整。
在购买链轮的时候为了购买的产品符合自身的使用，在购买之前是需要知道齿数和直径的。
那具体是什么呢？下面就给大家列举一个表格，以便大家进行参考。
1、选择链轮齿数链传动速比：由表6-5选小链轮齿数z1=25。
大链轮齿数 z2=iz1=3.23×25=81，z2<120，合适。
2、确定计算功率已知链传动工作平稳，电动机拖动，由表6-2选KA =1.3，计算功率为Pc=KAP=1.3×7.5kW=9.75kW初定中心距a0=(30~50)p，取a0=40p。
取Lp =136节(取偶数)。
4、确定链节距p首先确定系数KZ，KL，KP。
由表6-3查得小链轮齿数系数KZ =1.34；由表6-9查得KL =1.09。
选单排链，由表6-4查得KP=1.0。
所需传递的额定功率为由表6-7选择滚子链型号为10A，链节距 p=15.875mm。
基础知识：链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上；从动链轮装在摩托车驱动轮上，通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小，可起到降速增扭的效果。
传动链轮的性能特点①材料的选用——大链轮和小链轮都采用优质碳素结构钢进行冲压成型。
链轮型号对照表
常用的链轮型号有大全、普通链轮型号尺寸表、规格从04B到32B，参数包括节距、滚子直径、齿尺寸、排距和链的内宽，以及链轮的一些计算方法。
有关参数和计算方法的更多信息，请参阅机械设计手册第3卷链传动。
将表中的链数乘以25.4/16mm，得到间距值。
链号的后缀a代表a系列，相当于国际标准iso606-82中的a系列滚子链，相当于美国标准ANSI b29.1-75的滚子链；B系列相当于iso606-82的B系列，相当于英国滚子链标准bs228-84。
在中国，A系列主要用于设计和出口，而B系列主要用于维修和出口。
普通链轮型号尺寸表如下：注：单列为单列链轮，多排为多排链轮。
链轮尺寸链条型号、节距滚子直径、齿厚（单列）、齿厚（多排）、排距和链条内宽04C 6.35 3.3 2.7 2.5 6.4 3.1804B 6 4 2.3 2.805B 8 5 2.6 2.4 5.64 306C 9.525 5.08 4.2 4 10.13 4.7706B 9.525 6.35 5.2 5 10.24 5.7208A 12.7.95 7.2 6.9 14.38 7.8508B 12.7 8.51 7.1 6.8 13.92 7.7510A 15.875 10.16 8.7 8.4 18.11 9.410B 15.875 10.16 8.9 8.6 16.59 9.65 12A 19.05 11.91 11.7 11.3 22.78 12.57 12B 19.05 12.07 10.8 10.5 19.46 11.68 16A 25.4 15.88 14.6 14.1 29.29 15.75 16B 25.4 15.88 15.9 15.4 31.88 17.02 20A 31.75 19.05 17.6 17 35.76 18.9 20B 31.75 19.05 18.3 17.7 36.45 19.5624A 38.1 22.23 23.5 22.7 45.44 25.2224B 38.1 25.4 23.7 22.9 48.36 25.428A 44.45 25.4 24.5 22.7 48.87 25.2228B 44.45 27.94 30.3 28.5 59.56 30.9932A 50.8 28.58 29.4 28.4 58.55 31.5532B 50.8 29.21 28.9 27.9 58.55 30.99链标签示例：链条编号为08A，单链和链条长度为87的滚子链可标记为：08A-1x87 gb1243.1-83。
链轮参数表
齿顶圆直径da=P(0.54+cot18/Z)分度圆直径d=P/sin180/Z齿根圆直径df=d-d1 注d1为滚子直径齿侧凸缘最大直径：dh=P(ctg180/z-1)-0.8P=12.7d1=8.51齿数分度圆直径齿根圆直径量距测量距齿顶圆直径最大齿侧凸缘Z d df MR （h11）da（h11）直径dg1145.836.5753.1350291249.0740.5657.5854331353.0744.5661.1958381457.0748.5665.5862421561.0852.5769.2566461665.156.5973.6170501769.1260.6177.3474541873.1464.6381.6578581977.1668.6585.4182622081.1872.6789.6987662185.2176.793.4891702289.2480.7397.7595742393.2784.76101.5799782497.388.79105.811038225101.3392.82109.641078726105.3696.85113.871119127109.4100.89117.721159528113.43104.92121.941199929117.46108.95125.7912310330121.5112.99130.0112710731125.53117.02133.8813111132129.57121.06138.0813511533133.61125.1141.9713911934137.64129.13146.1514312335141.68133.17150.0514712736145.72137.21154.23152131P=19.05d1=11.91齿轮分度圆直径齿轮圆直径量柱测量距齿顶圆直径最大齿测凸缘直径Z d df Mr da df1167.62 55.71 78.84 75 451273.60 61.69 85.51 81 511379.60 67.69 90.93 87 571485.61 73.70 97.52 931591.63 79.72 103.04 99 69 1697.65 85.74 109.56 106 75 17103.67 91.76 115.14 112 82 18109.70 97.79 121.61 118 83 19115.74 103.83 127.26 124 94 20121.78 109.87 133.69 130 100 21127.82 115.91 139.37 136 106 22133.86 121.95 145.77 142 112 23139.90 127.99 151.49 148 118 24145.36 134.04 157.36 154 124 25151.99 140.08 163.60 161 130 26158.04 146.13 169.95 167 137 27164.09 152.18 175.72 173 143 28170.14 158.23 182.05 179 149 29176.19 164.23 187.34 185 155 30182.25 170.34 194.16 191 161 31188.30 176.39 199.97 197 167 32194.35 182.44 206.26 203 173 33200.41 188.50 212.10 209 179 34206.46 194.55 218.37 215 185 35212.52 200.61 224.22 221 191 36218.57 206.66 230.48 228 19737 224.63P=25.4d1=15.33齿轮分度圆直径齿轮圆直径量柱测量距齿顶圆直径最大齿测凸缘直径Z d df Mr da df 1190.16 74.28 105.12 100 60 1298.14 82.26 114.02 108 68 13106.14 90.26 121.25 116 76 14114.15 98.27 130.03 125 85 15122.17 106.29 137.38 133 93 16130.20 114.32 146.08 141 101 17138.23 122.35 153.53 149 109 18146.27 130.39 162.15 157 117 19154.32 138.14 169.68 165 126 20162.37 146.49 178.25 174 134 21170.42 154.54 185.82 102 142 22173.43 162.60 194.36 190 150 23186.54 170.66 201.99 198 153 24194.60 178.72 210.48 206 16625202.66 186.78 218.13 214 17426210.72 194.34 226.60 222 18227218.79 202.91 234.30 231 19128226.36 210.98 242.74 239 19929234.93 219.05 250.46 247 20730243.00 227.12 258.88 255 21531251.07 235.19 266.62 263 22332259.14 243.26 275.02 271 23133267.21 251.33 282.80 279 23934275.28 259.40 291.16 287 24735283.36 267.48 298.96 295 25636291.43 275.55 307.31 304 264P=31.75d1=19.05齿轮分度圆直径齿底圆直径量柱测量距齿顶圆直径最大齿测凸缘直径Z d df Mr da df11112.70 92.65 130.60 125 7512122.67 103.62 141.72 135 8513132.67 113.62 150.75 145 9614142.68 123.63 161.73 156 10615152.71 133.66 170.92 166 11616162.75 143.70 181.80 176 12717172.79 153.70 191.11 186 13718182.84 163.79 201.09 197 14719192.90 173.85 211.29 207 15720202.96 183.91 222.01 217 16721213.03 193.98 231.48 227 17822223.10 204.05 242.15 237 18823233.17 214.12 251.68 248 19824243.25 224.20 262.30 258 20825253.32 234.27 271.36 268 21826263.41 244.36 282.46 278 22827273.49 254.44 292.08 288 23928283.57 264.52 302.62 298 24929293.66 274.61 312.27 309 25930303.75 284.70 322.80 319 26931313.83 294.78 332.47 329 27932323.92 304.87 342.97 339 28933334.01 314.96 352.69 349 29934344.10 325.05 363.15 359 31035354.20 335.15 372.90 369 32036364.29 345.24 383.34 380 33024A P=38.1d1=22.23齿轮分度圆直径齿轮圆直径量柱测量距齿顶圆直径最大齿测凸缘直径Z d df Mr da df11135.23 113.00 156.08 150 9012147.21 124.98 169.44 162 10313159.20 136.79 180.27 175 11514171.22 148.99 193.45 187 12815183.25 161.02 204.47 199 14016195.29 173.06 217.52 212 15217207.35 185.12 228.71 224 16418219.41 197.18 241.64 236 17719231.48 209.25 252.92 248 18920243.55 221.32 265.78 261 20121255.63 233.40 277.14 273 21322267.72 245.49 289.95 285 22623279.80 257.57 301.39 297 23824291.90 269.67 314.13 309 25025303.99 281.76 325.61 322 26226316.09 293.86 338.32 334 27427328.19 305.97 349.86 346 28728340.29 318.06 362.52 358 29929352.39 330.16 374.09 370 31130364.49 342.26 386.72 383 32331376.60 354.37 398.34 395 33532388.71 366.48 410.94 407 34733400.82 378.59 422.61 419 36034412.93 390.70 435.16 431 37235425.04 402.81 446.84 443 38436437.15 414.92 459.38 456 396P=50.8d1=28.58齿轮分度圆直径齿轮圆直径量柱测量距齿顶圆直径最大齿测凸缘直径Z d df Mr da df11180.31 151.73 207.05 200 12112196.28 167.70 224.86 217 13713212.27 183.69 239.30 233 15414228.29 199.71 256.87 250 17015244.33 215.75 271.57 266 18716260.39 231.81 288.97 282 203 17276.46 247.88 303.88 299 220 18292.55 263.97 321.13 315 236 19308.64 280.06 336.17 331 252 20324.74 296.16 353.32 348 269 21340.84 312.26 368.47 364 285 22359.96 328.38 385.54 380 301 23373.07 344.49 400.79 397 317 24389.19 360.61 417.77 413 334 25405.32 376.74 433.09 429 350 26421.45 392.87 450.03 445 366 27437.58 409.00 465.42 462 383 28453.72 425.14 482.30 478 399 29469.85 441.27 497.73 494 415 30485.99 457.41 514.57 510 431 31502.13 473.55 530.06 526 447 32518.28 489.70 546.86 543 464 33534.42 505.84 562.41 559 480 34550.57 521.99 579.15 575 496 35566.72 638.14 594.13 591 512 36582.86 554.28 611.44 608 529。
链轮型号对照表
链轮型号对照表
链条规格链条规格型号对照表
一、链条规格
传动链分为A系，和B系。
A系列是符合美国链条规格的尺寸规格、B系列是符合欧洲链条规格的尺寸，两种链的区别不大。
二、链条规格型号表
A系的链条对滚子，轴销都有一定比例，而B系列零件主要尺寸与节距不存在明显比例，B系列除12B规格低于A系列外，其余各档规格均同档的A系列产品
三、链条规格型号对照表
以链条的用途定义，从链条的结构分，有滚子链与套筒链两种型式，从摩托车上使用的部分来分，它有发动机内使用和发动机外使用两种，在发动机内使用的链条大部分是套筒链结构，发动机外使用的链条是用以驱动后轮的传动链，大都使用滚子链。
四、链条规格厂家
用于输送，单节距、双节距、长节距皆可。
附件或横杆可插入链条任一链节而无需拆卸链条。
链轮在我国以英制单位为标准。
分3分、4分、5分、6分等等，还有单、双、三、四排轮等。
双排,三排,四排的排距都是按国标制作的。
其次还有以字母A、B为型号的链轮，A为片式链轮B代表台式链轮，以B1-2-3中的1、2、3分别代表单排、双排、三排链轮，不同分数的链轮齿厚都不一样的。
链轮是用链条来传动的，型号单位一般是英制的。
有单排、双排和多排的。
适用于低速、重载和高温条件下。
和齿轮相比，可以用在两轴中心较远的场合。
齿轮是通过互相啮合来传动的，型号单位多为公制，用模数表示。
传动的功率和速度范围较大。
结构紧凑可实现较大的传动比，效率高、使用寿命长。
链轮齿数和直径对照表
链轮：链轮是一种带嵌齿式扣链齿的轮子，用以与节链环或缆索上节距准确的块体相啮合。
链轮被广泛应用于化工、纺织机械、自动扶梯” 木材加工，立体停车库，农业机械，食品加工、仪表仪器、石油等行业的机械传动等。
传动链轮:传动链轮又称滚子链轮。
主要尺寸及基本参数配用链条的常用P=12.7 15.875 19.0525.4dr=7.92 10.16 11.9115.88链轮齿数Z节距P滚子外径dr排距pt分度圆直径d , d=p/sinl80°/z 齿顶圆直径da , da = d + 1.25p - dr 或da = p（0.54+cotl80°⑵齿根圆直径df , df=d・dr链传动实例:例6-1设计一拖动某带式运输机的滚子链传动。
已知条件为：电动机型号Y160M・6（额定功率P =7.5kW ,转速nl=970r/min）, 从动轮转速n2=300r/min ,载荷平稳，链传动中心距不应小于550mm ,要求中心距可调整。
解：1、选择链轮齿数链传动速比：由表6-5选小链轮齿数zl=25o大链轮齿数z2=izl=3.23x25=81, z2<120 ,合适。
2、确定计算功率已知链传动工作平稳，电动机拖动，由表6-2选KA =1.3 ,计算功率为Pc=KAP=1.3x7.5kW=9.75kW3、初定中心距aO ,取定链节数Lp初定中心距aO = (3O~5O)p ,取a0=40p o取Lp =136节(取偶数)。
4、确定链节距p首先确定系数KZ , KL , KP O由表6-3查得小链轮齿数系数KZ =1.34 ;由表6・9查得KLJ.09。
选单排链，由表6-4查得KP=1.0o所需传递的额定功率为由表6-7选择滚子链型号为10A ,链节距p=15.875mm o基础知识：链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上;从动链轮装在摩托车驱动轮上，通过链条将动力传递给驱动轮,—般主动链轮比从动链轮要小”可起到降速增扭的效果。
32A链轮尺寸与公差
齿宽 bf1 倒角宽 ba 倒角半径 rx
12 齿 50.8 28.58+0.01 15 196.29 217-0.29 170.44-0.25 ＜137
224.87-0.25 13-0.43 3 55
15 齿 50.8 28.58+0.01 15 244.35 266-0.32 218.50-0.29 ＜187 271.58-0.29
量柱测量距 M R
齿宽 bf1 倒角宽 ba 倒角半径 rx
12 齿 50.8 31+0.01 15 196.29 217-0.29 165.29-0.25 ＜137
227.29-0.25 13-0.43 3 55
15 齿 50.8 31+0.01 15 244.35 266-0.32 213.35-0.29 ＜187 274.00-0.29
13-0.43 3 55
16 齿 50.8 31+0.01 15 260.38 282-0.32 229.38-0.29 ＜203
291.38-0.29 13-0.43 3 55

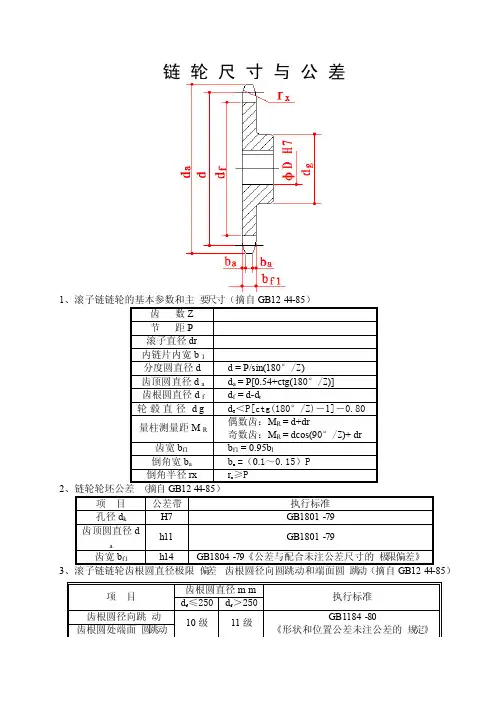

链轮尺寸与公差
1、滚子链链轮的基本参数和主 要尺寸（摘自 GB12 44-85）
齿 ቤተ መጻሕፍቲ ባይዱZ
节 距P
滚子直径 dr
内链片内宽 b 1 分度圆直径 d
d = P/sin(180°/Z)
齿顶圆直径 d a 齿根圆直径 d f 轮 毂 直 径 d g
da = P[0.54+ctg(180°/Z)] df = d-dr dg＜P[ctg(180°/Z)－1]－0.80
a
齿宽 bf1
h14
GB1801 -79 GB1801 -79 GB1804 -79《公差与配合未注公差尺寸的 极限偏差》
常用链轮尺寸计算表
滚子链a、b系列区别及链条标准
滚子链分为A、B两大系列。
A系列是符合美国链条标准的尺寸规格：欧洲（以英国为主）链条标准的尺寸规格，相互之间除节距相同外，系列自身的特点，主要区别为：
1）A系列产品内链板与外链板厚度相等，通过不同的调试取得静强度果。
B系列产品内链板与外链板调试相等和，通过不同的百度取得静强效果。
2）A系列各元件主要尺寸与节距有一定的比例。
如：销轴直径＝（5/直径＝（5/8）P，链板厚度＝（1/8）P(P为链条节距)等。
而B系列零件节距不存在明显比例。
3）同档的链条破断载荷值比较，B系列除12B规格低于A系列外，其余同档的A系列产品。
准的尺寸规格：B系列是符合除节距相同外，其他方面有本
的调试取得静强度的等强度效同的百度取得静强度的等强度
：销轴直径＝（5/16）P，滚子等。
而B系列零件主要尺寸与
于A系列外，其余各档规格均。
矿用圆环链轮标准尺寸参数
矿用圆环链轮标准尺寸参数矿用圆环链轮是矿山机械设备中的重要部件，其标准尺寸参数直接影响着其使用效果和寿命。
为了保证矿用圆环链轮的质量和性能，制定了一系列标准尺寸参数。
下面将介绍矿用圆环链轮的标准尺寸参数及其对应的含义和要求。
1. 链轮直径矿用圆环链轮的直径是指链轮轴中心处到链轮齿顶的距离。
根据我国标准，矿用圆环链轮的直径应符合以下范围：D1=250mm、D2=315mm、D3=400mm、D4=500mm、D5=630mm、D6=800mm等。
这些直径规格的链轮适用于不同型号的矿用圆环链，确保了链轮与链条的匹配性能。
2. 齿数矿用圆环链轮的齿数是指链轮上的齿数，其大小直接影响着传动比和传动效率。
在我国的标准中，矿用圆环链轮的齿数通常为18、24、30、36、42、48、60等。
在选择矿用圆环链轮时，需根据实际使用需求和传动要求来确定合适的齿数。
3. 轮辋宽度矿用圆环链轮的轮辋宽度是指链轮的有效工作宽度，一般为链条侧板宽度的1.5倍。
标准尺寸参数规定了矿用圆环链轮的轮辋宽度范围，以保证链轮与链条的匹配性能和传动稳定性。
4. 锥度矿用圆环链轮的锥度是指链轮齿面和轮辋的倾斜角度。
一般而言，矿用圆环链轮的锥度范围在2°-5°之间。
合理的锥度设计有利于减小链条与链轮的磨损，提高传动效率。
5. 螺栓孔尺寸矿用圆环链轮的螺栓孔尺寸包括螺栓孔直径和孔距两个方面。
螺栓孔直径应满足固定螺栓的尺寸要求，孔距应满足矿用圆环链轮与驱动设备的安装要求。
通常情况下，螺栓孔的规格尺寸为M16或M20，并且孔距应符合相关标准规定。
通过以上介绍，我们可以看出矿用圆环链轮的标准尺寸参数是多方面的，包括直径、齿数、轮辋宽度、锥度和螺栓孔尺寸等。
这些参数的制定旨在保证矿用圆环链轮的稳定性、可靠性和传动效率，确保其在矿山机械设备中发挥良好的作用。
在选择和使用矿用圆环链轮时，需要根据具体的使用要求和设备参数来合理选用，以达到最佳的传动效果和使用寿命。
链轮标准尺寸参数
链轮标准尺寸参数1.标准链轮的尺寸参数是多少带前缀的链号以RS系列直板滚子链R滚子S直为例-RS40是08A滚子链Ro系列弯曲滚子链r滚子o偏移量-R o60是12a弯曲链RF系列直边滚子链r-roller f-fair，例如-RF80是16A直边滚子链SC系列齿形链（静音链）s-静音C链来自ANSI b29.2m标准，用于齿形链轮和链轮。
例如-SC3是cl06齿链，节距为9.525 C系列输送链C型输送机<字体大小= 4>;例如-c2040，即08A双节距输送链c2040 SL SL-小滚筒c2060l L-大滚筒ca650 C-输送机a-农业，小滚筒型小滚筒型大滚筒型大滚筒型L叶链：例如，al422是节距为12.7且组合为2 * 2的A型板链。
在1975年，bl546即节距为15.875的B型板链，其组合为4 * 6，美国链号lh0822，即bl422，h-重ISO链号ll1044，l-light light light light ISO链号，于1975年被取消M系列公制链m公制尺寸，例如-M20滚子链的内部宽度为1530 mm，具有7公制节距W系列焊接链W-焊接，例如：W78是节距为66mm的焊接链，wh是窄系列，WD是宽hy VO系列，hy重负荷，高速渐开线PIV系列齿轮链无级变速链ST系列自动扶梯阶梯链P乘客t步链MR系列可锻铸铁滚子链m-可塑滚子链2.链轮规格表型号：04C 05B 06B 06C 08A 08B 10A 10B 12a 12b 16A 16b 20A 20b 24a 24B 28a 28b 32A 32B 40A 40B 48A 48b 56B 64b 72B 节距：68 9.525 12.7 15.875 19.05 25.4 31.5 38.1 44.45 50.8 63.5 76.2 88.9 101.6 114.3双节距208a 208b 210a 210b 212B 212a 216a 216b216ah220a 220b 224a 224b 228b 232b 2040 2050 2060 2080 2080h 2100 2120扩展数据：计算大链轮直径时，应同时基于以下两点进行计算：1.根据传动比，通常将传动比限制为小于6，最合适的传动比为2?3.5。
各种规格链轮选型参数表
各种规格链轮选型参数表
一、小规格链轮
1. 齿数：612齿
2. 齿距：9.525mm
3. 齿高：5.625mm
4. 内孔直径：58mm
5. 材质：45钢
6. 表面处理：发黑
7. 应用场景：小型机械设备、家用电器等
二、中规格链轮
1. 齿数：1220齿
2. 齿距：12.7mm
3. 齿高：7.938mm
4. 内孔直径：812mm
5. 材质：45钢
6. 表面处理：发黑
7. 应用场景：中型机械设备、工业自动化等
三、大规格链轮
1. 齿数：2030齿
2. 齿距：15.875mm
3. 齿高：10.16mm
4. 内孔直径：1220mm
5. 材质：45钢
6. 表面处理：发黑
7. 应用场景：大型机械设备、矿山设备等
四、特殊规格链轮
1. 齿数：定制
2. 齿距：定制
3. 齿高：定制
4. 内孔直径：定制
5. 材质：定制
6. 表面处理：定制
7. 应用场景：特殊用途机械设备、非标设备等。
24a-2双排链轮标准尺寸参数
24a-2双排链轮标准尺寸参数一、概述24a-2双排链轮是一种常用的传动部件，广泛应用于机械设备中。
其标准尺寸参数包括节距、滚子直径、链轮宽度、滚子数量、齿数和偏位等。
这些标准参数对于生产、安装、维护等方面具有重要意义。
本篇文章将详细介绍24a-2双排链轮的标准尺寸参数，帮助读者更好地了解和应对该部件的应用。
二、标准参数1.节距p（mm）节距p是链条最基本的参数之一，表示链条的相邻两牙之间的距离。
对于24a-2双排链轮，节距p为24mm。
2.滚子直径d（mm）滚子直径d是指链轮上的滚子或套筒的直径，它决定了链轮的传动效率和工作寿命。
对于24a-2双排链轮，滚子直径d通常为6.35mm。
3.链轮宽度B（mm）链轮宽度B是指链轮两侧突出部分的最小距离，是链条能够顺利通过的重要参数。
对于24a-2双排链轮，链轮宽度B一般为11.5mm。
4.滚子数量N（个）滚子数量N是指链轮上的滚子数目，它决定了链轮的传动比和传动效率。
对于24a-2双排链轮，滚子数量N一般为8个。
5.齿数z（个）齿数z是指链轮上轮齿的数量，它决定了传动比的大小。
对于24a-2双排链轮，齿数z一般为36齿或44齿。
6.偏位b（mm）偏位b是指链轮中心到传动轴平面的距离，对于传动效率和工作寿命有一定影响。
对于大多数24a-2双排链轮，偏位b一般在3mm左右。
三、标准应用在实际应用中，为了确保24a-2双排链轮的正常运行，需要按照标准尺寸参数进行生产、装配和调整。
生产厂家应严格控制生产工艺和质量控制，确保生产出的链轮符合标准要求。
在装配时，需要将链轮与链条正确匹配，并按照规定的扭矩进行安装。
在维护方面，需要定期检查链轮的磨损情况，及时更换磨损严重的链轮，以保证设备的正常运行。
此外，在选择合适的24a-2双排链轮时，还需考虑机械的工作环境、传动效率和成本等因素。
根据不同的应用场景，可以选择不同规格和参数的链轮，以满足实际需求。
四、总结了解和掌握24a-2双排链轮的标准尺寸参数对于机械设备的使用和维护具有重要意义。
滚子链轮的基本参数和主要尺寸
可在damax与damin范围内选取，但当选用damax时，应注意用展成法加工时有可能发生顶切
齿根圆直径
df
df=d-dr
分度圆弦齿高
ha
hamax=(0.625+ )p-0.5dr
hamin=0.5(p-dr)
若为三圆弧一直线齿形，则
ha=0.27p
ha查表33.2-13插图
滚子链链轮的基本参数和主要尺寸（摘自GB/T1243-1997）
名 称
符号
计 算 公 式
说 明
基
本
参
数
链轮齿数
z
查表33.2-3
配用
链条的
节距
滚子外径
排距
P
dr
pt
查表33.2-2
主
要
尺
寸
分度圆直径
d
d=
齿顶直径
da
damac=d+1.25p-dr
damin=d+（1- ）p-dr
若为三圆弧一直线齿形，则
ha是为简化放大齿形图的绘制而引入的辅尺寸，hamax相应于damax，hamin相应于damin
最大齿根距离
Lx
奇数齿Lx=d -d，
偶数齿Lx=df=d-dr
齿侧凸缘（或排间槽）直径
dg
dg＜p -1.04h-0.76
h—内链板高度，查表33.2-2
注：da、dg计算值舍小数取整数，其他尺寸精确到0.01㎜。
链轮齿数和直径对照表
链轮齿数和直径对照表链轮：链轮是一种带嵌齿式扣链齿的轮子，用以与节链环或缆索上节距准确的块体相啮合。
链轮被广泛应用于化工、纺织机械、自动扶梯，木材加工，立体停车库，农业机械，食品加工、仪表仪器、石油等行业的机械传动等。
传动链轮：传动链轮又称滚子链轮。
主要尺寸及基本参数配用链条的常用P=12.7 15.875 19.05 25.4 dr=7.92 10.16 11.91 15.88链轮齿数Z 节距P 滚子外径dr 排距pt 分度圆直径d，d=p/sin180°/z齿顶圆直径da，da=d+1.25p－dr或da=p(0.54+cot180°/z)齿根圆直径df，df=d－dr链传动实例：例6-1 设计一拖动某带式运输机的滚子链传动。
已知条件为：电动机型号Y160M-6(额定功率P =7.5kW，转速n1=970r/min)，从动轮转速n2=300r/min，载荷平稳，链传动中心距不应小于550mm，要求中心距可调整。
解：1、选择链轮齿数链传动速比：由表6-5选小链轮齿数z1=25。
大链轮齿数z2=iz1=3.23×25=81，z2<120，合适。
2、确定计算功率已知链传动工作平稳，电动机拖动，由表6-2选KA =1.3，计算功率为Pc=KAP=1.3×7.5kW=9.75kW3、初定中心距a0，取定链节数Lp初定中心距a0=(30~50)p，取a0=40p。
取Lp =136节(取偶数)。
4、确定链节距p首先确定系数KZ，KL，KP。
由表6-3查得小链轮齿数系数KZ =1.34；由表6-9查得KL =1.09。
选单排链，由表6-4查得KP=1.0。
所需传递的额定功率为由表6-7选择滚子链型号为10A，链节距p=15.875mm。
基础知识：链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上；从动链轮装在摩托车驱动轮上，通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小，可起到降速增扭的效果。
