机械设计基础背诵知识点机械设计是一门关于机械制造的学科,它涉及到机械零部件的设计、选择、计算和分析等方面的知识。
在机械设计的学习过程中,很多基础的知识点需要我们进行背诵。
下面将介绍一些机械设计基础的知识点。
1. 材料力学材料力学是机械设计的基础。
需要掌握材料的力学性质,包括拉伸强度、屈服强度、硬度等。
还要了解不同材料的特点以及它们的应用范围。
2. 分析力学分析力学是机械设计中的另一个重要知识点。
它涉及到物体的平衡、受力分析以及运动学等内容。
我们需要了解力的合成与分解、力矩的概念、平衡条件等基本概念。
3. 等效应力与疲劳在机械设计中,常常需要进行结构的强度计算。
等效应力理论是常用的一种计算方法,它可以将多个不同方向的应力合成为一个等效应力。
此外,疲劳是机械设计中非常重要的一个问题,我们需要了解疲劳寿命、疲劳裕度等概念。
4. 轴线零件设计轴线零件设计是机械设计中的一个重要内容。
我们需要了解轴线零件的选择与计算,包括轴的强度与刚度计算、连接方式的选择等。
5. 机械传动机械传动是机械设计中常见的一种结构形式。
我们需要了解不同传动装置的特点与适用范围,包括齿轮传动、带传动等。
6. 节气部件设计节气部件设计是机械设计中与流体传动相关的一个内容。
我们需要了解不同节气部件的设计原理与计算方法,包括调节阀、安全阀等。
7. 设备安装与调试设备安装与调试是机械设计中的最后一个环节,我们需要了解设备的安装方式以及调试过程中的一些注意事项。
上述只是机械设计中的一部分基础知识点,希望能够对你在学习机械设计过程中有所帮助。
机械设计是一个广阔的领域,需要我们不断学习与积累,才能够设计出高质量的机械产品。
机械设计基础简答题

机械设计基础简答题一、什么是机械设计基础?机械设计基础是机械工程学科中的一门基础课程,主要涉及机械系统的设计、分析和优化。
它涵盖了从基本原理到复杂系统设计的各个方面,包括力学、材料科学、热力学、机构学、动力学、传动和控制系统等。
二、简述机械设计的过程。
机械设计的过程是一个系统性的过程,通常可以分为以下几个步骤:1、确定设计目标:明确设计的目的和需求,考虑设计的功能、性能、可靠性、成本等要素。
2、概念设计:根据设计目标,进行初步的概念设计,包括机构形式、运动方案、结构布局等。
3、详细设计:对概念设计进行详细的分析和优化,包括机构尺寸、材料选择、热力学分析、动力学仿真等。
4、校核和验证:对设计进行各种校核和验证,包括强度校核、刚度校核、稳定性校核等,以确保设计的可靠性和安全性。
5、试制和试验:制造和试验设计的机械系统,以验证其性能和达到预期的设计目标。
6、改进和优化:根据试制和试验的结果,对设计进行改进和优化,以提高性能和可靠性。
三、什么是机构?列举几种常见的机构。
机构是机械系统中实现运动和力的传递或转换的组成部分。
常见的机构包括:1、连杆机构:通过连杆的组合实现运动和力的传递,如曲柄摇杆机构、双曲柄机构等。
2、凸轮机构:通过凸轮的转动实现指定运动,如盘形凸轮机构、圆柱凸轮机构等。
3、齿轮机构:通过齿轮的啮合实现运动和力的传递,如圆柱齿轮机构、圆锥齿轮机构等。
4、螺旋机构:通过螺旋的转动实现直线运动或角度运动,如螺纹丝杠机构、螺旋压力机等。
5、摩擦传动机构:通过摩擦力实现运动和力的传递,如带传动机构、摩擦轮传动机构等。
6、液压传动机构:通过液压油的传递实现运动和力的控制,如液压泵机构、液压缸机构等。
机械设计基础简答题库一、什么是机械设计基础?机械设计基础是机械工程学科中的一门基础课程,主要涉及机械系统的基本组成、力学性质、设计方法和优化等方面的知识。
它是机械工程专业学生必修的一门课程,也是工程师在设计机械设备时必须掌握的基本理论和技术。
机械设计基础

的初拉力 4)张紧轮装置: V 带传动用张紧轮 装置时,张紧轮应安装在带松 边内侧,尽量靠近大带轮,防止因张紧造成小轮包角过小,而且也避 免带的反向弯曲。 平带传动用张紧轮装置时, 张紧轮应安装在带松边 外侧, 尽量靠近小带轮,以增大小轮包角。 9、带传动的失效形式及设计准则? 1)打滑、疲劳破坏(脱层、撕裂、拉断) 2)保证带在工作中不打滑,同时具有足够的疲劳强度和一定的使用 寿命。
律时,在起点、中点和终点时,加速度有突变,因而推杆的惯性力也 将有突变,不过这一突变为有限值,所以,凸轮机构中由此而引起的 冲击称为柔性冲击。适用场合:中速、轻载。 3)简谐(余弦加速度)运动规律 运动特性:这种运动规律的加
速度在起点和终点时有有限数值的突变, 故也有柔性冲击。 适用场合: 中速、中载。 5、从动件作余弦加速度运动规律,当无远、近休止时,是否会产生 柔性冲击? 1)从动件作余弦加速度运动规律,当无远、近休止时,不会产生柔 性冲击; 2)从动件作余弦加速度运动规律,当有远、近休止时,会产生柔性。
四〃凸轮机构
1、凸轮机构由:凸轮、从动件、机架组成。 2、按凸轮形状分类,它分哪几种? 盘形凸轮、移动凸轮、圆柱凸轮 3、按从动件形状分哪几种? 顶尖从动件、滚子从动件、平底从动件 4、从动件常用的运动规律有哪三种?它们的运动特性怎样? 1)等速运动规律 运动特性:当采用匀速运动规律时,推杆在
运动的起始点和终止点因速度有突变, 在理论上加速度值为瞬时无穷 大,使推杆产生非常大的惯性力,致使凸轮受到很大的冲击,称为刚 性冲击。 2)等加速等减速运动规律 运动特性:当采用等加速等减速运动规
三〃平面连杆机构
1、铰链四杆机构的概念;铰链四杆机构的基本形式? 铰链四杆机构:所有运动副均为转动副的平面四杆机构。 曲柄摇杆机构、双曲柄机构、双摇杆机构。 2、曲柄存在的条件及应用? 1).最短杆和最长杆之和应小于或等于其他两杆长度之和; 2).连架杆和机架杆中必有一杆为最短杆。 3、急回特性及行程速度变化系数? 急回特性:主动件连续运转,从动件在空回行程(非工作行程)的平

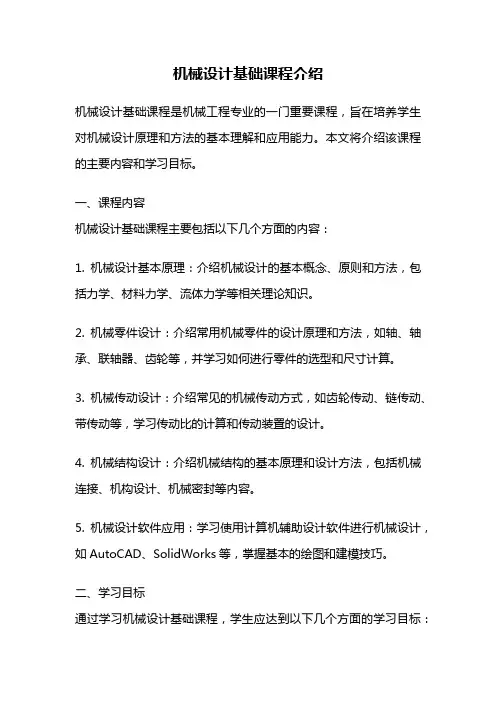

机械设计基础课程介绍

机械设计基础课程介绍机械设计基础课程是机械工程专业的一门重要课程,旨在培养学生对机械设计原理和方法的基本理解和应用能力。
本文将介绍该课程的主要内容和学习目标。
一、课程内容机械设计基础课程主要包括以下几个方面的内容:1. 机械设计基本原理:介绍机械设计的基本概念、原则和方法,包括力学、材料力学、流体力学等相关理论知识。
2. 机械零件设计:介绍常用机械零件的设计原理和方法,如轴、轴承、联轴器、齿轮等,并学习如何进行零件的选型和尺寸计算。
3. 机械传动设计:介绍常见的机械传动方式,如齿轮传动、链传动、带传动等,学习传动比的计算和传动装置的设计。
4. 机械结构设计:介绍机械结构的基本原理和设计方法,包括机械连接、机构设计、机械密封等内容。
5. 机械设计软件应用:学习使用计算机辅助设计软件进行机械设计,如AutoCAD、SolidWorks等,掌握基本的绘图和建模技巧。
二、学习目标通过学习机械设计基础课程,学生应达到以下几个方面的学习目标:1. 理解机械设计的基本原理和方法,掌握力学、材料力学、流体力学等相关理论知识,能够运用这些知识进行机械设计的分析和计算。
2. 掌握常用机械零件的设计原理和方法,能够进行零件的选型和尺寸计算,合理设计机械零件的结构和参数。
3. 熟悉常见的机械传动方式,掌握传动比的计算和传动装置的设计,能够根据实际需求选择合适的传动方式和参数。
4. 能够理解机械结构的基本原理和设计方法,掌握机械连接、机构设计、机械密封等技术,能够设计出结构合理、功能完善的机械装置。
5. 熟练掌握机械设计软件的使用,具备基本的绘图和建模技巧,能够利用计算机辅助设计软件进行机械设计工作。
三、学习方法学习机械设计基础课程需要采取一定的学习方法,以提高学习效果。
以下是几点建议:1. 理论联系实际:将课堂学习的理论知识与实际工程案例相结合,理解概念的含义和应用场景。
2. 多做练习:通过大量的练习题和设计案例,加深对机械设计原理和方法的理解和运用能力。
机械设计基础常识50条

机械设计基础常识50条1、机器由原动机部分、传动部分、执行部分、控制部分组成。
2、带传动的主要失效形式:带的疲劳损坏和打滑。
3、机械设计中贯彻标准化、系列化、通用化的意义:①、减轻设计工作量;②、标准零部件是由专业工厂大规模生产的,效率高,成本低、质量可靠;③、便于维护使用,便于更换维修,④、三化是设计应贯彻的原则,也是国家的一项技术政策。
4、联接可分为可拆联接和不可拆联接。
5、螺纹联接又可分为:螺栓联接、双头螺柱联接、螺钉联接。
6、螺纹联接的防松措施:摩擦防松、机械防松、永久防松。
7、销联接分类:定位销、联接销、安全销。
8、键联接分为:平键联接、半圆键联接、花键联接。
9、轴功用分类:传动轴、心轴、转轴。
10、联轴器分两大类:刚性联轴器和挠性联轴器。
11、轴承有:滑动轴承和滚动轴承;滑动轴承按承受载荷分为:向心轴承和推力轴承。
12、①含油轴承定义:一般将青铜、铁或铝等金属粉末与石墨调匀,压形成轴瓦,经高温烧结,即得到类似陶瓷结构的非致密、多孔性轴瓦,把它在润滑油中充分侵润后,微孔中充满了润滑油,故称为含油轴承。
含油轴承用粉末冶金材料制成。
②含油轴承特点:强度较低、不耐冲击,结构简单、价格便宜。
13、滚动轴承: 优点:①、摩擦阻力小,起动灵敏,效率高,发热少温升低;②、轴向尺寸有利于整机机构的紧凑和简化;③、径向间隙小,并且可以用预紧方法调整间隙,因此旋转精度高;④、润滑简单,耗油量小,维护保养方便;⑤、标准件,大批量生产供应市场,性价比高,使用更换也方便。
缺点:径向尺寸较大,承受冲击载荷的能力不高,高速运转时声响较大,工作寿命不长。
14、滚动轴承的组成:外圈、内圈、滚动体和保持架。
15、a、滚动轴承的代号:由前置代号、基本代号、后置代号;b、基本代号由轴承类型代号、尺寸系列代号、内径代号组成。
16、滚动轴承结构形式:双支点单向固定支承、单支点双向固定支承、双支点游动支承。
17、润滑剂分为:润滑油和润滑脂。

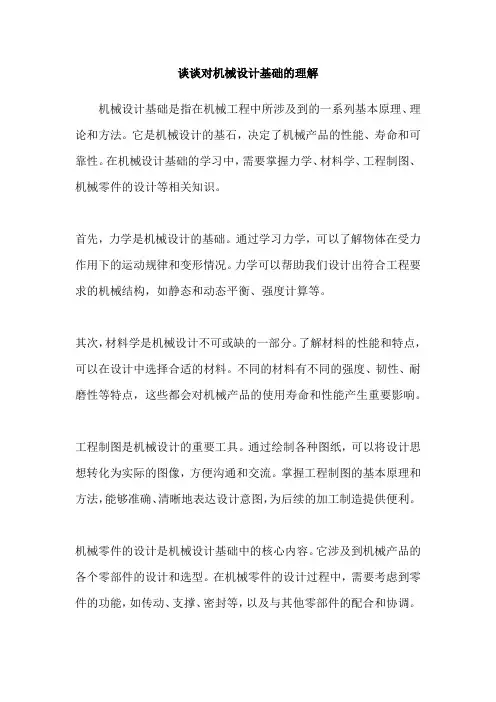

谈谈对机械设计基础的理解

谈谈对机械设计基础的理解机械设计基础是指在机械工程中所涉及到的一系列基本原理、理论和方法。
它是机械设计的基石,决定了机械产品的性能、寿命和可靠性。
在机械设计基础的学习中,需要掌握力学、材料学、工程制图、机械零件的设计等相关知识。
首先,力学是机械设计的基础。
通过学习力学,可以了解物体在受力作用下的运动规律和变形情况。
力学可以帮助我们设计出符合工程要求的机械结构,如静态和动态平衡、强度计算等。
其次,材料学是机械设计不可或缺的一部分。
了解材料的性能和特点,可以在设计中选择合适的材料。
不同的材料有不同的强度、韧性、耐磨性等特点,这些都会对机械产品的使用寿命和性能产生重要影响。
工程制图是机械设计的重要工具。
通过绘制各种图纸,可以将设计思想转化为实际的图像,方便沟通和交流。
掌握工程制图的基本原理和方法,能够准确、清晰地表达设计意图,为后续的加工制造提供便利。
机械零件的设计是机械设计基础中的核心内容。
它涉及到机械产品的各个零部件的设计和选型。
在机械零件的设计过程中,需要考虑到零件的功能,如传动、支撑、密封等,以及与其他零部件的配合和协调。
在机械设计基础的学习中,需要不断进行实践和实际操作。
通过实际设计、制造和测试,可以更好地理解和掌握机械设计的基本原理和方法。
同时,还需要不断学习和更新相关知识,跟上科技的发展和行业的变化。
综上所述,机械设计基础是机械工程中必不可少的一部分。
它为机械产品的设计提供了理论和方法支持,对于提高产品的性能和质量具有重要意义。
通过不断学习和实践,我们可以逐渐掌握机械设计基础,并能够更好地应用于实际工程中。
机械设计基础教材

第25页/共476页
F = 3×3–2×4 = 1
F = 3×4–2×5 = 2
n = 3
Pl= 4
n = 4
Pl = 5
如图1-12(a):
如图1-12(b):
第26页/共476页
【例1-2】如图1-13所示,计算曲柄滑块机构的自由度。 活动构件数n=3低副数高副数
第19页/共476页
第20页/共476页
第21页/共476页
平面机构运动简图的绘制
绘制机构运动简图的步骤:(1)分析机构的组成,观察相对运动关系,了解其工作原理。(2)确定所有的构件(数目与形状)、运动副(数目和类型)。(3)选择合理的位置,能充分反映机构的特性。(4)确定比例尺 (5)用规定的符号和线条绘制成机构运动简图。
1. 机构运动简图的定义
第15页/共476页
运动副及构件的表示方法
1.构件构件均用直线或小方块来表示,如图1-6示。
第16页/共476页
2.转动副
第17页/共476页
3.移动副 如图1-8所示,注意移动副的导路应与两构件相对移动的方向一致。
第18页/共476页
4.高副两构件组成高副时的相对运动与这两个构件在接触处的轮廓形状有直接关系,因此,在表示高副时必须画出两构件在接触处的曲线轮廓。如图1-8、图1-9所示为齿轮高副和凸轮高副的表示方法。
图1-4 (a)凸轮高副
平面机构中高副引入一个约束,保留两个自由度。
图1-4 (b)齿轮高副
第12页/共476页
运动链与机构
运动链:两个以上的构件以运动副连接而构成的系统。如图1-5所示,若运动链中各构件首尾相连,则称之为闭式运动链,否则称为开式运动链。
机械设计基础

机械设计基础概述机械设计是指通过对机械系统的结构、运动和力学性能的分析、计算和优化,设计出满足特定功能和性能要求的机械产品的过程。
机械设计基础是机械设计的基本理论和方法的总称,它包括机械设计的基本原理、基本计算方法以及常用的机械设计软件的使用等内容。
机械设计的基本原理1.基本材料力学: 机械设计中需要考虑材料的力学性能,如强度、刚度、韧度等。
了解基本材料力学理论对合理选材和结构设计有重要意义。
2.运动学:运动学研究物体在空间中的运动规律,机械设计中需要分析物体的运动轨迹和速度等参数,以确定机构的工作性能。
3.动力学:动力学研究物体的运动状态和受力情况,机械设计中需要对机械系统受到的各种力进行分析和计算,以确保机械系统的安全和稳定性。
4.刚体力学:刚体力学是研究刚体受力和运动的力学学科,机械设计中需要对机械构件进行刚体分析,以计算各个构件的应力和变形,从而确定结构的稳定性。
5.机构学:机构学是研究机械构件之间相对运动和传动的学科,机械设计中需要对机构的结构和运动进行分析,以满足特定的功能和工艺要求。
机械设计的基本计算方法1.强度计算:在机械设计中,强度是一个重要的考虑因素。
常用的强度计算方法有应力计算、应变计算和变形计算等。
通过这些计算方法可以评估机械结构的强度,从而避免结构因载荷过大而破坏的问题。
2.变形计算:机械结构在受到载荷作用时,会发生一定的变形。
变形计算是对机械结构的变形进行分析和计算,以保证结构的稳定性和工作性能。
3.高强度螺栓组合计算:在机械设计中经常会使用螺栓连接各个构件,螺栓组合的计算是为了确定螺栓的尺寸和数量,以满足机械结构的强度要求。
4.刚度计算:机械结构的刚度对于机构运动的精度和稳定性有很大的影响。
刚度计算是对机械结构的刚度进行分析和计算,以确保机构的工作性能。
5.选择轴承和传动元件:在机械设计中,选择合适的轴承和传动元件对于机械结构的运动效果和寿命有重要的影响。
选择轴承和传动元件的计算方法包括轴承尺寸计算、带传动计算等。
机械设计基础ppt课件完整版

液压与气压传动的设计方法与步骤
设计方法
根据实际需求选择合适的传动方式, 进行系统设计。
设计步骤
明确设计任务和要求、选择执行元件、 确定系统工作压力和流量、设计液压或 气压回路、选择液压或气压元件、进行 系统性能验算等。
液压与气压传动系统的维护与保养
日常维护 保持系统清洁、定期更换液压油或空 气滤清器滤芯等。
机械设计的定义与重要性
重要性
机械设计是机械工程的重要组成部分,是机械生产的第一步,是决定机械性能的最 主要因素。
好的设计能降低成本,提高生产效率,增加产品竞争力。
机械设计的基本原则
01
02
03
04
功能需求原则
设计应满足机器或 性,即在规定条件下和规定时
表面处理技术
在保持材料心部性能不变的前提下,通过改变材料表面的化学 成分或组织结构,提高其耐磨性、耐蚀性和疲劳强度等。常见 的表面处理技术有表面淬火、化学热处理(渗碳、渗氮等)、 电镀和喷涂等。
06
机械设计中的精度设计 与公差配合
精度设计的概念与意义
精度设计的定义
在机械设计中,精度设计是指根据产品使用要求、制造工艺和经济性等因素, 合理确定零部件的尺寸、形状和位置等精度要求的过程。
从手工设计到计算机辅助设计 (CAD),再到现在的数字化、 智能化设计。
智能化设计
利用人工智能、机器学习等技 术进行自动化、智能化的设计。
人机融合设计
注重人机交互、人体工程学等 方面的设计,提高产品的易用 性和舒适性。
02
机械零件设计基础
机械零件的分类与功能
传动零件
齿轮、带轮、链轮等, 用于传递动力和扭矩。
07
机械设计中的创新方法 与实例
机械设计基础

第一章 机械零件常用材料和结构工艺性Q235:Q :“屈”,235:屈服点值50号钢:平均碳的质量分数为万分之50的钢第二章:机械零件工作能力计算的理论基础(必考或者二选一)+计算1, 在零件的强度计算中,为什么要提出内力和应力的概念因为要确定零件的强度条件内力:外力引起的零件内部相互作用力的改变量。
应力为截面上单位面积的内力。
2, 零件的受力和变形的基本形式有哪几种试各列出1~2个实例加以说明。
轴向拉伸和压缩;剪切和挤压;扭矩;弯曲△第四章 螺旋机构 P68四选一1、试比较普通螺纹与梯形螺纹有哪些主要区别为什么普通螺纹用于连接而梯形螺纹用于传动普通螺纹的牙型斜角β较大,β越大,越容易发生自锁,所以普通螺纹用于连接。
β越小,传动效率越高,固梯形螺纹用于传动。
2、在螺旋机构中,将转动转变为移动及把移动转变为转动有什么条件限制请用实例来说明螺母与螺杆的相对运动关系。
转动变移动升角要小,保证可以自锁;而升角大的情况下,移动可转为转动3、具有自锁性的机构与不能动的机构有何本质区别自锁行的机构自由度不为0,而不能动的机构自由度为04、若要提高螺旋的机械效率,有哪些途径可以考虑降低摩擦,一定范围内加大升角,降低牙型斜角;采用多线螺旋结构EAL F L N=∆第五章平面连杆1、为什么连杆机构又称为低副机构它有那些特点因为连杆机构是由若干构件通过低副连接而成的特点是能实现多种运动形式的转换2、铰链四连杆机构有哪几种重要形式它们之间只要区别在哪里1,曲柄摇杆机构2,双曲柄机构3,双摇杆机构区别:是否存在曲柄,曲柄的数目,以及最短杆的位置不同。
3、何谓“整转副”、“摆转副”铰链四杆机构中整转副存在的条件是什么整转副:如果组成转动副的两构件能作整周相对转动,则该转动副称为整转副摆转副:如果组成转动副的两构件不能作整周相对转动……条件:1,最长杆长度+最短杆长度≤其他两杆长度之和(杆长条件)2,组成整转副的两杆中必有一个杆为四杆中的最短杆。
机械设计基础知识大全

机械设计基础知识大全1. 材料力学材料力学是机械设计的基础知识,主要包括材料的弹性、塑性、断裂、疲劳等力学性质。
了解材料的力学性质,有助于选取适宜的材料和确定材料的可靠强度。
2. 静力学静力学是机械设计的重要基础,它包括平面力学、三维力学、力的合成分解、重心和力矩等重要内容。
静力学的应用广泛,可用于设计机械结构和判断结构的稳定性。
3. 动力学动力学是机械设计中不可忽视的重要知识,它包括牛顿定律、功和能量、动量守恒等内容。
了解机械系统的动力学特性,可以帮助设计机械运动控制系统。
4. 机械制图机械制图是机械设计的重要环节,它用于描述机械装配的结构、功能和零件之间的关系。
掌握机械制图的基本要素,有助于绘制出高质量的图纸。
5. 液压传动液压传动是机械设计中广泛应用的技术,它利用液体传递压力和能量,在机械运动控制、能量转换和电控系统中发挥着重要作用。
了解液压控制系统的原理和组成,有助于设计出高效可靠的液压系统。
6. 传动系统传动系统是机械运动和动力传递的重要环节,它包括齿轮传动、皮带传动、链传动等多种形式。
了解每种传动系统的优缺点和适用场合,可以选择适宜的传动方式,优化机械结构。
7. 机械加工机械加工是机械设计中不可或缺的环节,它包括加工工艺、刀具选择和加工精度等内容。
了解机械加工的基本原理和方法,可以提高机械零件的制造精度和质量。
8. 机械设计软件机械设计软件是机械设计中必不可少的工具,它包括CAD、CAM、CAE 等多种类型。
了解常用的机械设计软件的功能和应用,可以提高机械设计的效率和质量。
9. 机械标准机械标准是机械设计的重要参考依据,它规定了机械零件的尺寸、形状、公差和材料等方面的标准化要求。
了解机械标准的内容和应用,可以避免设计中出现不合规范的问题,提高机械产品的质量。
10. 机械维修机械维修是机械设计的延伸,它包括机械设备的故障检测、维修和保养等方面。
了解机械维修的基本原理和方法,可以保持机械设备的正常运转,延长机械产品的使用寿命。
机械设计基础考试题库及答案

机械设计基础考试题库及答案一、单项选择题1. 机械设计中,通常所说的“三传”指的是()。
A. 传动、传递、传递B. 传递、传动、传递C. 传动、传动、传递D. 传递、传递、传动答案:C2. 机械设计中,齿轮传动的主要失效形式是()。
A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案:A3. 机械设计中,滚动轴承的基本额定寿命是指()。
A. 轴承在额定动载荷下工作时,其内部材料发生疲劳破坏前所转过的转数B. 轴承在额定静载荷下工作时,其内部材料发生疲劳破坏前所转过的转数C. 轴承在额定动载荷下工作时,其内部材料发生塑性变形前所转过的转数D. 轴承在额定静载荷下工作时,其内部材料发生塑性变形前所转过的转数答案:A4. 机械设计中,轴的强度校核通常采用()。
A. 静强度校核B. 疲劳强度校核C. 冲击强度校核D. 振动强度校核答案:B5. 机械设计中,联轴器的主要作用是()。
A. 连接轴和轴上零件B. 传递扭矩C. 补偿轴向、径向和角向误差D. 所有上述选项答案:D二、多项选择题6. 机械设计中,下列哪些因素会影响齿轮的寿命()。
A. 材料B. 热处理C. 润滑D. 载荷答案:ABCD7. 机械设计中,下列哪些因素会影响轴承的寿命()。
A. 轴承材料B. 轴承精度C. 轴承安装D. 轴承润滑答案:ABCD8. 机械设计中,下列哪些因素会影响轴的强度()。
A. 轴的材料B. 轴的尺寸C. 轴的表面处理D. 轴的载荷答案:ABCD三、判断题9. 机械设计中,齿轮的齿面硬度越高,其承载能力越大。
()答案:正确10. 机械设计中,滚动轴承的预紧程度越大,其刚度越高。
()答案:正确四、简答题11. 简述机械设计中,为什么要进行强度校核?答案:强度校核是为了保证机械零件在工作过程中不会因为材料强度不足而发生破坏。
通过强度校核,可以确保零件在预期的使用寿命内安全、可靠地工作,避免因零件失效导致的设备故障和安全事故。
机械设计基础

机械设计基础(一)机械机构机器1、机器是执行机械运动的装置。
2、机构是能够用来传递运动和力或改变运动形式的多件实物的组合体,如:连杆机构、凸轮机构、齿轮机构等。
3、机械=机器+机构。
(二)零件和构件1.零件是最小的制造单元2、提到加工制造的时候,用零件这个词。
加工零件3、构件是运动单元。
很多构件组成机构4、零件是最小的制造单元(加工零件),构件是运动单元(运动构件)(三)通用零件和专用零件1、有些零件是在各种机器中常用的,称之为通用零件。
有些零件只有在特定的机器总才用到,称之为专用零件2、通用零件不一定是标准化的,比如轴是通用零件。
但是没有国家标准规定轴的直径和长度。
标准化和通用是两个系列的概念。
通用的只要强度满足要求就可以了。
通用零件比如齿轮和轴他的尺寸是根据要求设计计算得到的,而标准件是根据要求查表选择合适的型号1.带传动是依靠(带与带轮接触面之间的摩擦力)来传递运动和功率的。
2.与平带传动相比较,V带传动的优点是 D 。
A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大3. 带轮是采用轮辐式、腹板式或实心式,主要取决于 D 。
A. 带的横截面尺寸B. 传递的功率C. 带轮的线速度D. 带轮的直径4. 选取V带型号,主要取决于 A 。
A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力5. 带传动的中心距过大时,会导致 D 。
A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动1. 设计一对软齿面减速齿轮传动,从等强度要求出发,选择硬度时应使__B_。
A.大、小齿轮的硬度相等B.小齿轮硬度高于大齿轮硬度C.大齿轮硬度高于小齿轮硬度D.小齿轮用硬齿面,大齿轮用软齿面2.对于软齿面的闭式齿轮传动,其主要失效形式为____C____。
A.轮齿疲劳折断B.齿面磨损C.齿面疲劳点蚀 D.齿面胶合3.对于开式齿轮传动,在工程设计中,一般_____D___。
《机械设计基础》全套PPT课件(完整版)

机械设计基础全套PPT课件(完整版)简介《机械设计基础》是一门介绍机械设计基本理论和方法的课程。
本套PPT课件是全套课程的完整版,旨在帮助学生全面了解机械设计的基础知识和技术,培养学生的机械设计能力。
课件目录1.机械设计基础概述–机械设计概述–机械设计的重要性–机械设计的基本流程2.材料与力学基础–材料工程概述–材料的力学性能–弹性力学基础–塑性力学基础3.物体的几何参数–几何图形的表示方法–构建三维几何模型–几何参数的计算与分析4.连接零件的设计–轴的设计–轴承的选择与设计–轴承的寿命计算5.传动装置的设计–齿轮传动–带传动–传动装置的计算与优化6.结构件的设计–结构件的设计原则–加工工艺与工装设计–结构件的计算与优化7.机械设计的检查与验证–设计的检查原则–设计验证的方法–机械设计的可靠性分析8.机械设计的案例分析–常见机械设计案例分析–机械设计的创新与应用学习建议1.注重课堂笔记的整理,重点记录课程重要概念和公式。
2.完成课后习题和实践任务,巩固所学知识。
3.多查阅相关参考书籍和资料,拓宽机械设计的知识面。
4.参加实验室和工程实习,锻炼机械设计实际操作能力。
5.加强与同学的讨论和交流,共同学习、提高。
结语《机械设计基础》全套PPT课件是学习这门课程的重要辅助资料,帮助学生快速全面掌握机械设计的基础理论和方法。
通过学习本课程,学生能够了解机械设计的基本原理,掌握机械设计的基本流程和方法,并在实际应用中能够独立进行机械设计与分析。
希望本套课件对学生的机械设计学习有所帮助,祝愿大家学习顺利!。
机械设计基础课程岗位与技能

机械设计基础课程岗位与技能一、课程服务岗位《机械设计基础》是机电一体化技术专业核心课程,课程将机械零件、机械原理内容相互融合在一起,它以通用零件和常用机构为基础,以适应机械装备设计岗位、技术员岗位、机械运维护管理岗位、机械售后维护维修岗位等岗位需要为目标。
二、课程核心素养与目标(一)课程核心素养课程核心素养:认真严谨、勤奋刻苦、爱国精神、工匠精神、学习态度、职业意识、职业素养、独立思考能力、发现问题能力、解决问题能力、创新精神。
以习近平新时代中国特色社会主义思想为指导,坚持知识传授与价值引领相结合,培养理想信念、价值取向、政治信仰、社会责任,提高大学生明辨是非的能力,让学生通过学习,丰富学识,增长见识,培养认真严谨、勤奋刻苦的态度,结合知识点内容讲述我国机械行业改革开放以来取得的成就,培养学生的爱国精神、创新精神、工匠精神,不断学生服务国家服务人民的社会责任感,勇于担当民族复兴大任的社会主义建设者和接班人。
教师的认真严谨、职业意识、职业素养和一言一行是最好素养榜样,教学过程中教师始终要以身作则体现核心素养理念,以学生为本,围绕坚定学生理想信念,政治信念、家国情怀、文化素养、宪法法治意识,从学生社会热点、国际国内形势,采用案例讨论、演讲辩论等形式,增强师生教学互动,进行认真严谨、勤奋刻苦、职业意识、职业素养、学习态度、独立思考能力、发现问题能力、解决问题能力的培养和教育。
(二)课程目标2.1知识目标1)理解机构和机器的概念,了解机器的组成;2)理解平面运动副和机构自由度的概念;3)掌握平面机构运动简图的绘制方法和平面机构自由度的计算方法;4)掌握机构具有确定运动的条件;5)掌握平面连杆机构的特点和应用;6)了解凸轮机构的特点和应用,了解间歇机构的特点和类型;7)掌握螺纹的类型及应用,螺纹联接的组成、类型及特点;8)了解带传动、链传动的特点、类型和应用以及V带的标准;9)了解齿轮机构的特点和类型,掌握齿廓啮合基本定律;10)理解渐开线的性质和渐开线齿廓啮合特点,掌握标准直齿圆柱齿轮尺寸计算;11)掌握齿轮常用材料、齿轮精度等级;齿轮的结构设计及齿轮传动润滑和效率;12)掌握直齿圆柱齿轮的设计;13)理解蜗杆传动分类和特点,蜗杆传动的主要参数。
机械设计基础课程教学大纲

机械设计基础课程教学大纲一、课程概述机械设计基础课程是为机械工程专业的学生设计的一门基础课程。
本课程旨在培养学生掌握机械设计的基本理论与方法,能够应用机械设计软件进行设计与分析,并获取一定的工程实践能力。
二、课程目标1. 理解机械设计的基本概念和原则;2. 掌握机械零件的基本设计方法和计算原理;3. 熟悉机械设计软件的使用,能够进行零件三维建模和装配设计;4. 能够分析和评估机械设计的性能和可靠性;5. 培养学生的创新能力和解决问题的能力。
三、教学内容1. 机械设计基础知识(1)机械设计的概念与分类(2)机械设计的基本原则与方法(3)机械零件的功能、特性和要求2. 机械零件的设计(1)标准零件的选择与使用(3)轴类零件的设计与计算(4)轴承的选择与安装(5)齿轮传动的设计与计算3. 机械设计软件的应用(1)CAD软件的基本操作(2)三维建模与装配设计(3)有限元分析与性能评估4. 机械设计案例分析(1)实际机械设计案例的讲解和分析(2)学生个人或小组设计项目实践四、教学方法本课程采用多种教学方法相结合,包括理论讲授、实例演示、案例分析、软件操作实践等。
通过理论与实践相结合的教学方式,培养学生的问题解决能力和创新能力。
五、教材与参考书目1. 主教材:《机械设计基础》2. 参考书目:(2)《机械设计与制图》(3)《机械CAD设计与计算》(4)《机械设计案例分析》六、考核与评价1. 平时成绩:包括课堂参与、作业完成情况等。
2. 期中考试:测试学生对机械设计基础知识的掌握情况。
3. 期末考试:测试学生对整个课程内容的综合应用能力。
4. 设计实践项目:学生个人或小组完成一个机械设计项目,包括设计方案、设计报告和实物展示。
七、课程实施计划根据学期的周数和课时安排,制定具体的教学进度安排和实施计划,确保课程内容的全面覆盖,并留出一定时间进行案例分析和设计实践。
八、其他注意事项为了提高课堂效果,学生需要具备一定的计算机基础和CAD软件操作能力。
机械设计基础课程

机械设计基础课程机械设计基础课程机械设计基础课程是机械工程专业的基础课之一,它主要涉及机械设计的基本原理、方法和技术。
本文将从以下几个方面详细介绍机械设计基础课程的相关内容。
一、机械设计基础课程的内容1. 机械设计的基本原理机械设计的基本原理包括静力学、动力学、材料力学等方面。
其中,静力学主要涉及受力分析、平衡条件、支承方式等;动力学主要涉及运动学和动力学两个方面,其中运动学主要涉及速度和加速度等;动力学则主要涉及质量、惯性和作用于物体上的外力等。
2. 机械设计的方法机械设计的方法包括创新型设计方法和规范化设计方法。
创新型设计方法强调创造性思维和创新能力,注重发掘新思路和新技术;规范化设计方法则强调标准化、模块化和系统化,注重提高效率和降低成本。
3. 机械设计的技术机械设计的技术包括CAD、CAM、CAE等。
其中,CAD是计算机辅助设计的简称,它主要利用计算机来完成机械设计的图形化表达和处理;CAM则是计算机辅助制造的简称,它主要利用计算机来完成机械零件的加工和制造;CAE则是计算机辅助工程分析的简称,它主要利用计算机来完成机械零件的强度分析、热力学分析等。
二、机械设计基础课程的重点难点1. 三维建模三维建模是机械设计中非常重要且难度较大的一部分内容。
在三维建模中,需要掌握各种不同形状物体的建模技巧,并能够快速地进行图形编辑和修改。
2. 受力分析受力分析是机械设计中非常重要且难度较大的一部分内容。
在受力分析中,需要掌握静力学和动力学两个方面,并能够准确地进行受力分析和平衡条件判断。
3. 材料选择材料选择是机械设计中非常重要且难度较大的一部分内容。
在材料选择中,需要根据不同零件所需的强度、硬度、耐磨性等特性来选择合适的材料,并能够准确地进行材料的计算和分析。
三、机械设计基础课程的学习方法1. 注重理论和实践相结合机械设计基础课程既需要掌握理论知识,又需要进行实际操作。
因此,在学习过程中,应注重理论和实践相结合,将所学的知识运用到实际中去,通过实践来加深对理论知识的理解和掌握。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一 0.1 系列 0.8
0.12 0.15 0.2 0.25 0.3
1 1.25
1.5
2
2.5
3
0.4 4
0.5 5
8 10 12 16 20 25 32 40 50
第二 0.35 0.7 0.9 1.75 2.25 2.75 (3.25) 3.5 (3.75) 4.5
轮齿分布在圆柱体 外部且与其轴线平 行,啮合的两外齿 轮转向相反。应用 广泛。
机械设计基础
(2)斜齿圆柱齿轮机构
轮齿与其轴线倾 斜,两轮转向相 反,传动平稳,适 合于高速传动,但 有轴向力。
机械设计基础
(3)人字齿圆柱齿轮机构
由两排旋向相反的 斜齿轮对称组成, 其轴向力被相互抵 消。适合高速和重 载传动,但制造成 本较高。
机械设计基础
齿厚:任意圆周上一个轮齿的两
侧齿廓间的弧线长度称为该圆上
的齿厚,用si表示。
齿槽宽:相邻两齿间的空间称为
齿槽,任意圆周上齿槽两侧齿廓 间的弧线长度称为该圆上的齿槽
宽,用ei表示。
齿距(周节):任意圆周上相邻两齿同侧齿廓间的弧线长度称
为齿距(或称周节),用pi表示。
机械设计基础
分度圆:为设计和制造的方便而规定的一个基准圆,其直径用
齿数趋于无穷多 的外齿轮演变成 齿条,它与外齿 轮啮合时,齿轮 转动,齿条直线 移动。
机械设计用较少。
机械设计基础
(8)非圆齿轮机构
轮齿分布在非圆柱体上,可实现一对齿轮的变 传动比。需要专用机床加工,加工成本较高, 设计难度较大。
机械设计基础
2、相交轴之间传递运动 (1) 直齿圆锥齿轮机构
第五章 齿轮机构
机械设计基础
§5-1 概述
典型的齿轮传动
齿轮机构是现代机械中应 用最广泛的一种传动机构,与 其它传动机构相比,齿轮机构 的优点是:结构紧凑,工作可 靠,效率高,寿命长,能保证 恒定的传动比,而且其传递的 功率与适用的速度范围大。但 是其制造安装费用较高,低精 度齿轮传动的振动噪声较大。
机械设计基础
(3)准双曲线齿轮传动
其节曲面为单叶双曲线回转体的一部分。它能实 现两轴线中心距较小的交错轴传动,但制造困难。
机械设计基础
§5-2 齿廓啮合基本定律与齿廓曲线
一、齿廓啮合基本定律
任意齿廓的两齿轮啮合时,其 瞬时角速度的比值等于齿廓接 触点公法线将其中心距分成两 段长度的反比。
i12
1 2
3) 基圆以内没有渐开线。
机械设计基础
4) 渐开线的形状仅取决于其基圆的大小。基圆越小, 渐开线越弯曲,基圆越大,渐开线越平直,当基圆 半径为无穷大时,渐开线就变成一条直线。
机械设计基础
二、渐开线齿廓啮合传动的特点
1.传动比恒定不变
i 1 2 = 2 1 = O O 2 1 P P = r r 2 1
2.中心距变动不影响传动比 (可分性)
i12= 12
=O2P=r2 =rb2 O1P r1 rb1
3.啮合线是过节点的直线
机械设计基础
§5-4 渐开线圆柱齿轮的基本参数和尺寸
一、齿轮的各部分名称
外齿轮
齿顶圆:过各轮齿顶端的圆,其
直径用da、半径用ra表示。
齿根圆:与齿轮各轮齿齿槽底
部相切的圆,直径用df 、半径用 rf 表示。
d、半径用r表示。规定标准齿轮分度圆上的齿厚s与齿槽宽e相等。
机械设计基础
齿顶高:位于齿顶圆与分度圆 之间的轮齿部分称为齿顶。齿 顶部分的径向高度称为齿顶高, 用ha表示。
齿根高:位于齿根圆与分度 圆之间的轮齿部分称为齿根。 齿根部分的径向高度称为齿 根高,用hf 表示。
全齿高:齿顶圆与齿根圆之间的径向距离,用 h表示。
机械设计基础
(4)直齿内啮合圆柱齿轮机构
轮齿与其轴线平 行且分布在空心 圆柱体的内部, 它与外齿轮啮合 时两轮的转向相 同。
机械设计基础
(5)斜齿内啮合圆柱齿轮机构
轮齿与其轴线 倾斜的内齿轮 加工困难,它 与斜齿外齿轮 啮合时两轮转 向相同。有轴 向力。 应用较少。
机械设计基础
(6)直齿齿轮齿条机构
1. 形成 当直线x-x沿半径为rb的圆作纯 滚动时,该直线上任一点K的 轨迹称为该圆的渐开线,该圆 称为渐开线的基圆,直线x-x 称为渐开线的发生线.
机械设计基础
2.渐开线的性质 1) 发生线在基圆上滚过的线段 长度 KN 等于基圆上被滚过的
圆弧长度 AN,即 KN AN。
2) 渐开线上任一点的法线切于 基圆。
机械设计基础
3、交错轴之间传递运动 (1)交错轴斜齿圆柱齿轮机构
两螺旋角数值不等的斜齿轮啮合时, 可组成两轴线任意交错传动,两轮 齿为点接触,且滑动速度较大,主 要用于传递运动或轻载传动。
机械设计基础
(2)蜗杆蜗轮传动
蜗杆蜗轮传动多用于两轴交错角为90的传动,其 传动比大,传动平稳,具有自锁性,但效率较低。
O2P O1P
机械设计基础
节点与节圆的概念
在齿轮机构中,相对速度瞬心P
称为啮合节点,简称节点。
两齿轮啮合传动时,节点P在
两轮各自运动平面内的轨迹 为齿轮的节圆。
机械设计基础
点P为节点
二、共轭齿廓的形成
凡能满足齿廓啮合基本定律的一对齿廓称为共轭 齿廓。
机械设计基础
§5-3 渐开线齿廓
一、渐开线的形成和性质
轮齿沿圆锥母 线排列于截锥 表面,是相交 轴齿轮传动的 基本形式。制 造较为简单。
机械设计基础
(2)斜齿圆锥齿轮机构 轮齿倾斜于圆锥母线, 制造困难,应用较少。
机械设计基础
(3)曲齿圆锥齿轮机构
轮齿是曲线形,有圆 弧齿、螺旋齿等,传 动平稳,适用于高速、 重载传动,但制造成 本较高。
现在汽车后桥都采用 这种齿轮。
齿轮机构是通过一对对齿面的依次啮合来传递两轴之间 的运动和动力的,根据一对齿轮实现传动比的情况,它可以 分为定传动比和变传动比齿轮机构。
本章仅讨论实现定传动比的圆形齿轮机构。
机械设计基础
齿轮机构是依靠轮齿直接接触构成高副 来传递两轴之间的运动和动力的。
机械设计基础
一、齿轮机构的类型与功能
齿轮机构有以下类型: 1、平行轴之间传递运动 (1)直齿圆柱齿轮机构
显然
h=ha +hf
机械设计基础
二、基本参数
1 齿数
在齿轮的整圆周上轮齿总数,用Z表示,显然Z应
为整数。 齿轮的齿数是根据设计需要确定的,如:传动比、 中心距要求、接触强度等。
机械设计基础
2 模数m
齿轮分度圆的周长为: d zp
分度圆直径为:
dzp
为了设计、制造和测量方便
令:m p
模数系列表5-1
