《化工原理》电子教—— 板式塔及其 工艺设计计算
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
板式塔设计计算说明书
一、设计任务1. 结构设计任务完成各板式塔的总体结构设计，绘图工作量折合A1图共计4张左右，具体包括以下内容：⑴各塔总图1张A0或A0加长； ⑵各塔塔盘装配及零部件图2张A1。
2. 设计计算内容完成各板式塔设计计算说明书，主要包括各塔主要受压元件的壁厚计算及相应的强度校核、稳定性校核等内容。
二、设计条件1. 塔体内径mm 2000=i D ，塔高m 299.59H i =；2.设计压力p c =2.36MPa ，设计温度为=t 90C ︒；3. 设置地区：山东省东营市，基本风压值q 0=480Pa ，地震设防烈度8度，场地土类别III 类，地面粗糙度是B 类；4. 塔内装有N=94层浮阀塔盘；开有人孔12个，在人孔处安装半圆形平台12个，平台宽度B=900m m ，高度为1200m m ；5. 塔外保温层厚度为δs =100m m ，保温层密度ρ2=3503m /kg ；三、设备强度及稳定性校核计算1. 选材说明已知东营的基本风压值q 0=480Pa ，地震设防烈度8度，场地土类别III 类；塔壳与裙座对接；塔内装有N=94层浮阀塔盘；塔外保温层厚度为δs =100m m ，保温层密度ρ2=3503m /kg ；塔体开有人孔12个，在人孔处安装半圆形平台12个，平台宽度B=900m m ，高度为1200m m ；设计压力 p c =2.36MPa ，设计温度为=t 90C ︒；壳3m m ，裙座厚度附加量2m m ；焊接接头系数取为0.85；塔内径mm 2000=i D 。
通过上述工艺条件和经验，塔壳和封头材料选用Q345R 。
对该塔进行强度和稳定计算。
2. 主要受压元件壁厚计算本部分应包括常压塔的主要筒体及椭圆封头等重要受压元件的壁厚计算，裙座厚度先按经验值取。
l塔壳和封头材料选用Q345R[MPa 185][,325)(t.20p eL ==σR R (16<≤δ36)] 直径mm 2000=i D 段圆筒及封头： 圆筒：15.12mm 36.285.01852200036.2][2ci c =-⨯⨯⨯=-=p D p tφσδ 封头：mm 06.1536.25.085.018521200036.25.0][2ci c h =⨯-⨯⨯⨯⨯=-=p K D p tφσδ 经圆整后，塔壳厚度取为22m m ，封头厚度取为24m m ，裙座壳厚度取为18m m 。
《化工原理》电子教案 —— 板式塔及其工艺设计计算
《化工原理》电子教案——板式塔及其工艺设计计算教案章节：一、板式塔的概述1. 塔设备的分类及应用2. 板式塔的结构及特点3. 板式塔的分类及选用原则二、塔盘结构与性能1. 塔盘的类型及工作原理2. 塔盘性能的评定指标3. 常用塔盘的结构与性能比较三、塔内流体流动与传质过程1. 塔内流体流动特点2. 气液两相流动计算3. 传质过程及计算四、板式塔的设计计算1. 设计计算的基本步骤2. 塔径的计算方法3. 塔高的计算与确定五、板式塔的工艺计算与优化1. 工艺计算的基本内容2. 塔盘效率的计算与提高措施3. 塔内压降的计算与控制教学目标：通过本章的学习，使学生掌握板式塔的基本概念、结构及特点，了解板式塔的分类和选用原则；掌握塔盘的结构与性能，能够根据实际需求选择合适的塔盘；理解塔内流体流动与传质过程，能够进行简单的计算；熟悉板式塔的设计计算方法，能够进行基本的设计与优化。
教学方法：采用讲解、案例分析、互动讨论相结合的方式进行教学。
通过讲解使学生掌握基本概念和原理，通过案例分析使学生了解实际工程中的应用，通过互动讨论激发学生的思考和创新能力。
教学内容：一、板式塔的概述1. 塔设备的分类及应用讲解：塔设备在化工、环保等领域的应用，各类塔设备的特点及适用范围。
2. 板式塔的结构及特点讲解：板式塔的组成部分，各部分的作用及板式塔相较于其他类型塔的优势。
3. 板式塔的分类及选用原则讲解：不同类型板式塔的结构特点及应用领域，选用原则及注意事项。
二、塔盘结构与性能1. 塔盘的类型及工作原理讲解：常见塔盘类型，如平板塔、圆形塔、浮阀塔等，及其工作原理。
2. 塔盘性能的评定指标讲解：塔盘性能的评定指标，如塔盘效率、压降等，及其计算方法。
3. 常用塔盘的结构与性能比较讲解：常用塔盘的结构特点及性能比较，如圆形塔与浮阀塔的优缺点。
三、塔内流体流动与传质过程1. 塔内流体流动特点讲解：塔内气液两相流动的特点，如流动形态、流动参数等。
板式塔计算

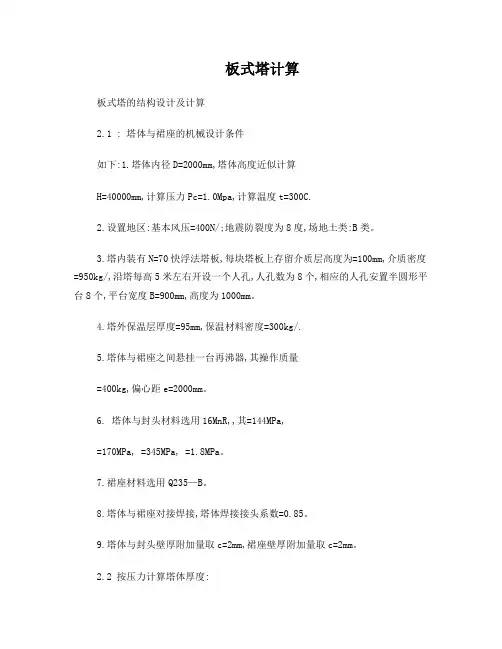

板式塔计算板式塔的结构设计及计算2.1 : 塔体与裙座的机械设计条件如下:1.塔体内径D=2000mm,塔体高度近似计算H=40000mm,计算压力Pc=1.0Mpa,计算温度t=300C.2.设置地区:基本风压=400N/;地震防裂度为8度,场地土类:B类。
3.塔内装有N=70快浮法塔板,每块塔板上存留介质层高度为=100mm,介质密度=950kg/,沿塔每高5米左右开设一个人孔,人孔数为8个,相应的人孔安置半圆形平台8个,平台宽度B=900mm,高度为1000mm。
4.塔外保温层厚度=95mm,保温材料密度=300kg/.5.塔体与裙座之间悬挂一台再沸器,其操作质量=400kg,偏心距e=2000mm。
6. 塔体与封头材料选用16MnR,,其=144MPa,=170MPa, =345MPa, =1.8MPa。
7.裙座材料选用Q235—B。
8.塔体与裙座对接焊接,塔体焊接接头系数=0.85。
9.塔体与封头壁厚附加量取c=2mm,裙座壁厚附加量取c=2mm。
2.2 按压力计算塔体厚度:===8.2mm,C=2mm,圆整后=12mm;2.3 封头厚度计算:===8.19mm,C=2mm,圆整后取=12mm;2.4 塔设备质量载荷计算:2.4.1 筒体圆筒,封头,裙座质量圆筒质量=59635.86=21372.56kg;封头质量=4382=876kg裙座质量=5963.08=1835.68kg群体裙座质量=++=21372.56+876+1835.68=24084.24kg;注:1.塔体圆筒的总高度=35.86m;2.查得DN2000,厚度12mm的圆筒每米质量为596kg;3.查得DN2000,厚度12mm的椭圆形封头质量取438kg, (其中封头曲面深度500mm,直边高度40mm;)4.裙边高度3080mm(厚度=12mm)2.4.2 塔内件质量==0.78547570=16485kg注:1.由表查得浮阀塔板每平方米的质量为75kg。
课程设计-板式塔设计计算
（2）筛板塔板
塔板上开圆孔，孔径：3 - 8 mm，大孔径筛板：12 - 25 mm。
（3）浮阀塔板 浮阀塔盘
方形浮阀
圆形浮阀
条形浮阀
方形浮阀
F1型浮阀
优点：浮阀根据气体流量，自动调节开度，提高了塔板的操作弹 性、降低塔板的压降，同时具有较高塔板效率，在生产中得到广 泛的应用。 缺点：浮阀易脱落或损坏。
② 降液管液泛
当塔内气、液两相流量较大，导致降液管内阻力及塔板阻
力增大时，均会引起降液管液层升高，当降液管内液层高度难 以维持塔板上液相畅通时，降液管内液层迅速上升，以致达到 上一层塔板，逐渐充满塔板空间，即发生液泛。并称之为降液 管液泛。
说明：两种液泛互相影响和关联，其最终现象相同。
（2） 严重漏液 漏液量增大，导致塔板上难以维持正常操作所需的液面，无
6.10.2 塔内气、液两相异常流动
（1）液泛 如果由于某种原因，使得气、液两相流动不畅，使板上液
层迅速积累，以致充满整个空间，破坏塔的正常操作，称此现
象为液泛。 液 泛现象：
① 过量雾沫夹带液泛 原因：
① 气相在液层中鼓泡，气泡破裂，将雾沫弹溅至上一层塔板；
② 气相运动是喷射状，将液体分散并可携带一部分液沫流动。 说明：开始发生液泛时的气速称之为液泛气速 。
为了使进料保持稳定，一般入塔的原料液由高位槽供给，
以免受泵的流量波动的影响。
为了保持回流液的稳定，冷凝器常采用冷却水,而不用塔 顶蒸气预热原料液.因为塔顶蒸气量如有波动，将影响回 流液量及进料温度。从而影响整个塔的操作稳定性。有 时也把冷凝器分割为两部分，一部分预热原料液，另一 部分用冷却水使蒸气冷凝。这样可以用控制冷却水量来 控制冷凝器的操作,同时保证进料温度一定。 塔釜液体虽然温度很高，但用它来预热原料液,对液-液 传热过程其传热系数很小，则所需传热面积必然很大。
《化工原理》电子教案-板式塔及其设计计算
欢迎来到《化工原理》电子教案系列！在本节课中，我们将介绍板式塔及其 设计计算，帮助您深入了解这一关键概念，提升化工工程技能！
什么是板式塔
板式塔是化工工程中常用的分离设备，用于将混合物分离为不同组分。它结 构紧凑，高效可靠，广泛应用于石油、化工、制药等行业。
板式塔的结构和原理
通过分Байду номын сангаас混合物的组分、物理性质和工作条件，确定板式塔的输入和输出条 件。这对于塔设计的准确性和性能优化非常重要。
理论计算与模拟软件的应用
利用化学工程原理和计算方法，进行板式塔的理论计算。同时，计算软件如 Aspen Plus等也为塔设计和优化提供了强大的工具。
实际案例分析
通过实际案例的分析，深入了解板式塔设计和操作中的挑战和解决方案。这 将帮助您应对实际工程中的各种情况。
板式塔由一系列水平放置的平板组成，通过不同级别的填料和板间的液体-气体接触，实现物质的分离。 它运用传质和传质过程来促进组分之间的分离。
板式塔设计计算的基本步骤
板式塔的设计计算包括确定输入和输出条件、理论计算和模拟软件的应用。 了解这些步骤可以帮助您更好地设计和优化板式塔的操作。
确定输入和输出条件
总结和展望
在本节课中，我们回顾了板式塔的概念、结构、工作原理以及设计计算的基本步骤。接下来，我们将进 一步探索相关的研究和最新进展。
《课程设计板式塔设计计算》PPT课件
沸点等，实现分离。
添加标题
添加标题
添加标题
添加标题
设计计算：根据工艺要求，对板 式塔进行设计、计算和优化，以 满足生产需求。
塔板：板式塔的核心部件，用于 提供气体混合物与液体接触的表 面，促进传质传热过程。
板式塔设计计算的基本公式包括：物料衡算公 式、能量衡算公式、传质速率公式、传热速率 公式等。
出口堰的作用：控制塔内液位，防止液体溢出 出口堰的设计：根据塔内液体性质和操作条件确定堰高和堰宽 侧向出料管的作用：将塔内液体输送到下一级设备 侧向出料管的设计：根据塔内液体性质和操作条件确定管径和管长
确定塔板的几何尺寸和形状 计算塔板的压降和流量 确定塔板的流体力学参数 计算塔板的传质效率和传热效率 确定塔板的流体力学性能和稳定性 优化塔板的流体力学设计
企业背景：某环保企业，致力 于环保技术研发和应用
设计目的：提高废气处理效率， 降低能耗
设计参数：废气处理量、废气 成分、处理效率等
设计过程：废气处理工艺选择、 设备选型、参数优化等
设计结果：板式塔设计计算结 果，包括处理效率、能耗等
应用效果：环保企业应用板式 塔设计计算后的效果，如废气 处理效率提高、能耗降低等
设计计算应考虑塔内流体 的流动状态和传质效果
设计计算应考虑塔内构件 的强度和刚度
设计计算应考虑塔内构件 的耐腐蚀性和耐磨性
设计计算应考虑塔内构件 的密封性和防泄漏性
汇报人：
塔径：塔的直径，影响塔的体积和传质 效率
塔板间距：塔板之间的间距，影响塔 的传质效率和分离效果
塔高：塔的高度，影响塔的传质效率 和分离效果
塔板开孔率：塔板上开孔的面积与塔 板总面积的比值，影响塔的传质效率 和分离效果
塔板数：塔板的数量，影响塔的传质效 率和分离效果
矩形板式塔吊基础计算书
矩形板式基础计算书计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《混凝土结构设计规范》GB50010-20103、《建筑地基基础设计规范》GB50007-2011一、塔机属性塔机竖向荷载简图1、塔机自身荷载标准值k基础布置图Gk =blhγc=5.5×5.5×1.4×25=1058.75kN基础及其上土的自重荷载设计值：G=1.2Gk=1.2×1058.75=1270.5kN 荷载效应标准组合时，平行基础边长方向受力：Mk ''=G1RG1+G2RQmax-G3RG3-G4RG4+0.9×(M2+0.5FvkH/1.2)=57.9×28+4.2×12.97-29.11×6.3-152.3×12.5+0.9×(800+0.5×18.927×43/1.2)=613.729kN·mFvk ''=Fvk/1.2=18.927/1.2=15.772kN荷载效应基本组合时，平行基础边长方向受力：M''=1.2×(G1RG1+G2RQmax-G3RG3-G4RG4)+1.4×0.9×(M2+0.5FvkH/1.2)=1.2×(57.9×28+4.2×12.97-29.11×6.3-152.3×12.5)+1.4×0.9×(800+0.5×18.927×43/1.2)=941.514kN·mFv ''=Fv/1.2=26.498/1.2=22.081kN基础长宽比：l/b=5.5/5.5=1≤1.1，基础计算形式为方形基础。
Wx=lb2/6=5.5×5.52/6=27.729m3Wy=bl2/6=5.5×5.52/6=27.729m3相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩：Mkx =Mkb/(b2+l2)0.5=834.167×5.5/(5.52+5.52)0.5=589.845kN·mMky =Mkl/(b2+l2)0.5=834.167×5.5/(5.52+5.52)0.5=589.845kN·m1、偏心距验算相应于荷载效应标准组合时，基础边缘的最小压力值：Pkmin =(Fk+Gk)/A-Mkx/Wx-Mky/Wy=(521.1+1058.75)/30.25-589.845/27.729-589.845/27.729=9.683kPa≥0 偏心荷载合力作用点在核心区内。
化工原理第六章第六节 板式塔
2013-1-7
2．塔板上的液面落差
液面落差：塔板进出口清液层高度差 减少液面落差的措施： 多溢流。
2013-1-7
当液体横向流过塔板时，为克服板上的摩擦阻力和板
上部件（如泡罩、浮阀等）的局部阻力，需要一定的液位
差，则在板上形成由液体进入板面到离开板面的液面落差。 液面落差也是影响板式塔操作特性的重要因素，液面落差 将导致气流分布不均，从而造成漏液现象，使塔板的效率 下降。因此，在塔板设计中应尽量减小液面落差。
2013-1-7
3．筛孔塔板
2013-1-7
筛孔塔板简称筛板，其结构如图所示。塔板上开有许多均
匀的小孔，孔径一般为3～8mm。筛孔在塔板上为正三角形排
列。塔板上设置溢流堰，使板上能保持一定厚度的液层。 操作时，气体经筛孔分散成小股气流，鼓泡通过液层， 气液间密切接触而进行传热和传质。在正常的操作条件下， 通过筛孔上升的气流，应能阻止液体经筛孔向下泄漏。 筛板的优点是结构简单、造价低，板上液面落差小，气 体压降低，生产能力大，传质效率高。其缺点是筛孔易堵塞， 不宜处理易结焦、粘度大的物料。 应予指出，筛板塔的设计和操作精度要求较高，过去工业 上应用较为谨慎。近年来，由于设计和控制水平的不断提高， 可使筛板塔的操作非常精确，故应用日趋广泛。
2013-1-7
奥康内尔收集了
几十个工业塔的塔板
效率数据，认为对于 蒸馏塔，可用相对挥 发度与进料液体黏度 的乘积αμL作为参数来
表示全塔效率，关联
曲线见图6-56。
图6-56 精馏塔效率关联曲线
2013-1-7
（二）单板效率（莫弗里板效率）
单板效率又称莫弗里（Murphree）板效率。它用汽相（或液相）经过 一实际塔板时组成变化与经过一理论板时组成变化的比值来表示。
板式塔及其设计计算
筛孔气速：
u0
qVV S A0
筛孔数： n A0 Aa 2 2 0.785 d 0 d0 4
(6) 塔板的校核
对初步设计的结果进行调整和修正。
① 液沫夹带量校核 单位质量（或摩尔）气体所夹带的液体质量（或摩尔） ev ： kg 液体 / kg气体，或 kmol液体 / kmol气体 单位时间夹带到上层塔板的液体质量（或摩尔） e：
《化工原理》电子教案
—— 板式塔及其设计计算
大连理工大学化工原理教研室 研制
6.10 板 式 塔 6.10.1 板式塔结构及性能
（1） 板式塔结构
功能：为混合物的气、液两相提供多级的充分、有效的接触
与及时、完全分离的条件。
塔顶气相
回流液 进料
塔底液相
汽、液两相接触方式
全塔：逆流接触
塔板上：错流接触
C20 uf
V L V
0.3
0.15
0.Байду номын сангаас1 0.01
0.02 0.03 0.04
FLV
0.07 0.1
qVL s qVV s
0.2
0.3 0.4
0.7 1.0
l v
筛板塔泛点关联图
② 选取设计气速 u
选取泛点率： u / uf
一般液体， 0.6 ~0.8 易起泡液体，0.5 ~ 0.6 设计气速 u = 泛点率 ×uf ③ 计算塔径 D 所需气体流通截面积 塔截面积： AT
6.10.3 常用塔板的类型
塔板是气液两相接触传质的场所，为提高塔板性能， 采用各种形式塔板。 （1）泡罩塔 组成：升气管和泡罩
优点：塔板操作弹性大，塔效率也比较高，不易堵。 缺点：结构复杂，制造成本高，塔板阻力大但生产能力不大。
化工原理板式塔及其设计计算
② 降液管液泛 当塔内气、液两相流量较大，导致降液管内阻力及塔板阻
力增大时，均会引起降液管液层升高，当降液管内液层高度难 以维持塔板上液相畅通时，降液管内液层迅速上升，以致达到 上一层塔板，逐渐充满塔板空间，即发生液泛。并称之为降液 管液泛。
说明：两种液泛互相影响和关联，其最终现象相同。
② 降液管形式和底隙 降液管：弓形、圆形。 降液管截面积：由Ad/AT = 0.06 ~ 0.12 确定； 底隙 hb ：通常在 30 ~ 40 mm。
③ 溢流堰（出口堰） 作用：维持塔板上一定液层，使液体均匀横向流过。 型式：平直堰、溢流辅堰、三角形齿堰及栅栏堰。
堰高 hW：直接影响塔板上液层厚度 过小，相际传质面积过小； 过大，塔板阻力大，效率低。 常、加压塔：40 ~ 80 mm ； 减压塔：25 mm 左右。
整理出： qVL h3.07lW
③ 严重漏液线（气相下限线）
h 0 0 . 0 0 0 . 1 h 5 W 3 h O 6 W h
h0
1 (u0 2g c0
)2
v L
代入相关公式，如hOW、σ、u0’，整理出。
④ 液相上限线——保证液体在降液管中有一定的停留时间。
Ad HT 5s
Ls
缺点：浮阀易脱落或损坏。
（4）多降液管（MD）塔板 优点：提高允许液体流量
6.10.5 筛板塔化工设计计算
（1）塔的有效高度 Z
已知：实际塔板数 NP ； 选取塔板间距 HT；
理论塔板数计算
有效塔高： ZHT Np 塔体高度：有效高+顶部+底部+ 其它
选取塔板间距 HT ： 塔板间距和塔径的经验关系
板式吸收塔理论塔板数的计算
板式吸收塔理论塔板数的计算14404806 龙益如通常在吸收操作中，大多采用填料塔。
然而，填料式吸收塔不是在所有情况下均适用，仅在处理量较小，塔径在600毫米以下时（文献得知），采用填料塔比较经济。
当塔径较大时，可能出现严重的壁流和沟流现象，导致吸收效率下降。
故，处理量较大时，采用板式吸收塔。
另外，填料塔不能像板式塔一样设置人孔进行检修和清洗，故此方面依旧板式塔更优。
下面进行板式吸收塔的理论塔板数的计算，主要参照板式精馏塔采用逐级计算法和图解法，另外由查阅文献介绍解析法等其他方法。
方法一：首先，我们假定板式吸收塔中每一块塔板均为理想板，即塔板上的液相组成是均匀的，且离开该板的气液两相处于平衡状态，即所谓理论板。
同时，在气相中采用惰性组分的摩尔比为基准，在液相中采用吸收剂的摩尔比为基准，且满足吸收过程中惰性组分吸收剂的流量均可视为恒定，即各板上升的惰性组分的摩尔流量V均相等，各板下降的吸收剂的摩尔流量L均相等。
基于以上讨论，参照板式精馏塔的处理方式，进行计算：如图所示，在全塔范围内对溶质进行物料衡算得VY b+LX a=VY a+LX b(1-1)V(Y b−Y a)=L(X b−X a)(1-2)在吸收塔的任意两板间（i和i+1）分别与塔顶或者塔底的范围内，对溶质A进行物料衡算得VY i+1+LX a=VY a+LX i移项，得Y i+1=LV X i+(Y a−LVX a)(1-3)即为板式吸收塔的操作线方程。
由以上部分计算对比教材上填料式吸收塔的计算可知，此部分两者的处理方法基本相同。
故，后续部分计算直接采用书上已有公式。
其中，Y a=Y b(1−φA) (1-4)而最小液气比（LV ）min=Y b−Y aY bm−X a(1-5)又实际液气比为L V =（1.1~1.2）（LV）min（1-6）图1-1一般情况下，进行吸收操作时，处理量V、进塔气体组成Y b、出塔气体组成Y a以及进塔吸收剂组成X a均为设计时已经确定的量，故式1-2、1-5、1-6可求得出塔吸收液组成X b。
板式塔计算
0.00138 0.3 m
0.825
0.6
0.279
11.881 ＞
5s
0.425 2.352
6.708
0.0112 m液柱
16654.13356 0.275
0.009461997 4579.89 -
4422.305376 4252.104304 4119.116054 4003.248379 3898.071806 3800.475569 3708.654903 3621.445097
通过以上校核表
示可用并不表示
适宜
5 负荷性能曲线
（1
） 过量液沫夹带线
设ev=0.1
qvv=A(B-Cqvl^
（2/3)）
A=
B=
C=
qvv=
qvl
qvv
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
0.6 0.0380 m液柱
0.00261 m液柱 0.103 m液柱
2.33137E-05 0.168
2/3))^0.5
a=
b=
c=
qvl
qvv
1
3
5
7
9
11
13
15
17
1927
29
31
（4
） 液相上限线
停留时间τ为5s
qvl=
1
2500
5000
（5
） 降液管液泛线
a*qvv^2=b-
c*qvl^2-
d*qvl^(2/3）
a=
b=
c=
d=
板式塔计算7
5.0设计条件洗油和粗苯的分离采用连续精馏，主要操作条件为：1.泡点进料，将原料液通过预热器至泡点后送入精馏塔内。
2.塔内上升蒸汽采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，预设回流比为最小回流比的1.5倍。
粗苯经产品冷却器冷却后送至储罐。
3.该物系属于易分离物系，再沸器间接蒸汽加热，塔底产品经冷却后送至储罐。
4.采用年产1t 焦炭为基准，基础数据如下：表5-1基础数据5.原料的处理量F=0.0609㎏／h6.原料液组成为0.025﹙苯的质量分率，下同﹚7.塔顶馏出液的组成为0.9958.塔底釜液的组成为0.0059.泡点进料 q=1 10.脱苯塔塔顶温度 18.21 11.单板压降 ≤0.7kPa51精馏塔的物料衡算5.1.1原料液及塔顶、塔底产品的摩尔分率 苯的摩尔质量 M A =78.11㎏／kmol 洗油的摩尔质量M B =92.13㎏／kmol x F =13.92/975.011.78/025.011.78/025.0+=0.029x D =13.92/005.011.78/995.011.78/995.0+=0.996x W =13.92/995.011.78/005.011.78/005.0+=0.0064.1.2原料液及塔顶塔底产品的平均摩尔质量M F =0.029×78.11＋﹙1－0.029﹚×92.13＝91.27㎏／kmol M D =0.996×78.11＋﹙1－0.996﹚×92.13＝78.59㎏／kmol M W =0.006×78.11＋﹙1－0.006﹚×92.13＝92.05㎏／kmol 4.1.3物料衡算 原料液处理量 F=72.910609.0=6.64×10—4 kmol ／h根据公式F=D+WFx F =Dx D +Wx W代入数据F=6.64×10—4 kmol ／h ，x F =0.029，x D =0.996，x W =0.006 联立得：D=1.54×10—5 kmol ／hW=6.49×10—4 kmol ／h 4.1.4塔板数的确定由文献[45]查得，苯的A B C 数据为6.02232、1206.350、220.237，洗油的A B C 数据为6.07826、1343.943、219.377，经安托万方程㏑p 0 =A －Ct B+,计算得到表5-2 表5-2不同温度下蒸汽压计算表由拉乌尔定律推导得公式000BA B P P P P x --= x PP y A 0=计算得到表5-3表5-3根据x 、y 绘制苯-甲苯体系的相图：利用表5-3绘制图5-1 最小回流比的计算 公式α＝p A 0/ p B 0x F =0.029, y F =()x x 11-+αα=()029.0143.21029.043.2⨯-+⨯=0.068R min = x D －y F ／y F －x F =029.0068.0068.0996.0--＝23.79取操作回流比R=1.5 R min =1.5×23.79=35.7求精馏塔的气液相负荷L=RD=35.7×1.54×10-4=5.50×10-4V=(R+1)D=36.7×1.54×10-4 =5.65×10-4L ’=L+F=5.50×10-4+6.64×10—4=1.21×10-3 V ’=V=5.65×10-4 操作线方程精馏段操作线方程为 y=x VDx V L + D =0.973x n +0.027 提馏段操作线方程为 y’=x V Wx V L ''''-W =相平衡方程： y=()xx11-+αα用逐板计算法计算理论塔板数：总塔效率的求取精馏塔的工艺条件及有关物性数据的的计算 操作压力计算塔顶操作压力p D =101.3+18.21=119.51kPa 每层塔板的压降△P=0.7kPa进料板压力 P F =119.5+0.7×24=136.31kPa精馏段平均压力 P m =(119.5+136.31) ／2=127.914 kPa 操作温度计算依据操作压力，由泡点方程通过试差法计算出泡点温度，其中苯、甲苯的饱和蒸汽压由安托尼方程计算，计算过程略。
板式塔重量计算
板式塔重量计算板式塔是一种常见的工程结构，常用于化工、石油和煤气等工业领域中。
它通常用于分离、质量传递和反应等流体处理操作。
计算板式塔的重量是设计和施工过程中非常重要的一项工作。
本文将介绍板式塔重量计算的相关原理和计算方法。
1.板式塔的构成和重要部件板式塔由塔体、塔盘和填料三部分组成。
塔体是整个塔结构的主体，通常由圆筒形或方形的钢制外壳构成。
塔盘是塔体内部的分布装置，用于分离和传递物质。
填料是一种在塔体内部填充的固体材料，用于增加物质间的接触表面积，提高传质效果。
2.板式塔重量计算的原理板式塔的重量由以下几个部分组成：-塔体本身的重量（塔壁和顶部结构）-塔盘的重量-填料的重量塔体的重量可以通过计算其体积并乘以材料的密度来估算。
塔盘的重量取决于其设计和尺寸，一般通过计算盘面的面积和盘面的平均厚度再乘以材料的密度来估算。
填料的重量可以根据填料的体积和密度来计算。
3.材料密度的选择板式塔常用的材料有钢、不锈钢和塑料等。
不同材料的密度不同，对于重量计算的精度有一定影响。
在实际计算过程中，需要选择合适的材料密度，以准确估算塔体、塔盘和填料的重量。
4.板式塔重量计算的步骤（1）确定塔体的形状和尺寸，计算塔体的体积；（2）选择塔体材料的密度；（3）计算塔体本身的重量；（4）确定塔盘的类型和尺寸，计算塔盘的面积和平均厚度；（5）选择塔盘材料的密度；（6）计算塔盘的重量；（7）选择填料的类型和尺寸，计算填料的体积；（8）选择填料材料的密度；（9）计算填料的重量；（10）将塔体、塔盘和填料的重量相加，得到总重量。
5.板式塔重量计算的应用板式塔重量计算在工程设计和施工中起到了重要的作用。
它可以帮助工程师更好地了解塔体结构的承重和稳定性，提供重要的参考数据。
此外，重量计算还可以为制造商提供相关数据，以确定材料和制造工艺。
总之，板式塔重量计算是设计和施工过程中必不可少的一项工作。
合理估算塔体、塔盘和填料的重量，对于工程的安全性和可靠性具有重要意义。
化工原理-板式塔及其设计计算
塔板间距 HT，m 0.2-0.3
0.3-0.35
0.35-0.45 0.45-0.6
0.5-0.8
≥0.6
（2）塔径 确定原则： 防止过量液沫夹带液泛 步骤： 先确定液泛气速 uf (m/s)；
然后选设计气速 u； 最后计算塔径 D。
① 液泛气速
uf C
L V V
C
C20
20
0.2
C：气体负荷因子，与 HT、 液体表面张力和两相接触状况有关。
②不均匀流动 液面落差（水力坡度）：引起塔板上气速不均； 塔壁作用（阻力）：引起塔板上液速不均，中间 > 近壁；
后果：使塔板上气液接触不充分，板效率降低。
3.3 塔内气、液两相异常流动
（1）液泛 如果由于某种原因，使得气、液两相流动不畅，使板上液
层迅速积累，以致充满整个空间，破坏塔的正常操作，称此现 象为液泛。
缺点：浮阀易脱落或损坏。
（4）多降液管（MD）塔板 优点：提高允许液体流量
3.5筛板塔化工设计计算
（1）塔的有效高度 Z 已知：实际塔板数 NP ； 选取塔板间距 HT；
有效塔高： ZHT Np
理论塔板数计算
塔体高度：有效高+顶部+底部+ 其它 选取塔板间距 HT ：
塔板间距和塔径的经验关系
塔.8-1.6 1.6-2.0 2.0-2.4 >2.4
化工原理-板式塔及其设计计 算
3.1概述
高径比很大的设备称为塔 1.塔设备的基本功能和性能评价指标 ①使汽液两相充分接触，适当湍动，提供尽
可能大的传质面积和传质系数，接触后两 相又能及时完善分离 ②在塔内使汽、液两相具有最大限度的接近 逆流，以提供最大的传质推动力
板式塔及其工艺设计计算
l v
筛板塔泛点
0.3 0.4
0.7 1.0
② 选取设计气速 u A
选取泛点率： u / uf D
Ad
设计气一速般u液=体， 0.6 ~0.8
所③径泛需计 D点气算率体塔易流×起Au泡f Vu液s 体，A0.=5
~ 0.6 AT - Ad
通塔截截面面积A积T ：1AAd AT
塔 D 4 AT
塔板间距 HT，m 0.2-0.3
0.3-0.35
0.35-0.45 0.45-0.6
0.5-0.8
≥0.6
（2）塔径
确定原则： 防止过
量液沫夹带液泛
① 液步泛骤气：速 先确定液 uf C
L V V
20
0.2
泛C气：速气u体f (负m/荷s)因；子，与 HT、 液体 表两面相张流力动FL和V参两qq数VVVL相ss 然F接Lvl 后V触：qq选mm状VL 设况VL 有关。
说明：计算塔径需径圆整，且重新
（3）溢流装置设计 ① 溢流型式的选择
② 降液依管据形：式塔和径底、隙流量； 降型液式管：：单弓流形型、、圆U形形。
流型、双流型、阶梯流型等。 ③ 降溢液流管堰截（面出积口：堰由）
Ad/AT作=用0.：06维~持0.塔12板确上定一；定液
堰高 hW：直接影响塔板上液层厚度 过小，相际传质面积过小；
过大，塔板阻力大，效率低。 堰常长lW 、DlW加f ：A压d A影T塔 响：液4单0层流~高型8lW度0D：。m0.6m0.75； 或减：lW 压D 塔f b：d D2 5 mm双左流右lW D。 0.5 0.7 说明：通常应使型溢:流强度
堰上方液头高度 h ： OW how
板式精馏塔开孔区面积的计算公式
板式精馏塔开孔区面积的计算公式
板式精馏塔开孔区面积的计算公式如下：
S = Q / (C × L × θ)
其中，
S为开孔区面积（单位：平方米）；
Q为设计液体负荷，即单位时间内从上一板向下一板中传质的液体量（单位：千克/秒）；C为塔板液体的浓度（单位：千克/立方米）；
L为塔板液体层高（单位：米）；
θ为从塔板中心到开孔区边缘的夹角。
请注意，具体的计算公式需要结合具体的塔板设计参数和应用情况进行确定，上述公式仅为常用的一种估算方法。
在实际应用中，建议根据具体情况进行实测和验证以确保精准性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 初始条件 气体密度ρ v 液体密度ρ L 液相表面张力σ 摩尔质量 粘度 2 初估塔径 气相流量 液相流量 两相流动参数FLV 初定板间距HT 一般取200~900mm 具体选取参照下表
2.7 820 0.021 78 1
kg/m3 kg/m3 N/m kg/kmol cp
2880 m3/h 6.66 m3/h 0.0403 0.4 m
塔径D/m 0.3~0.5 1.6~2.0 2.0~2.4 板间距HT/m 0.2~0.3 0.45~0.6 0.5~0.8 查图6.10.19可得 C20 0.075 气体负荷因子C 0.076 液泛气速uf 1.318 m/s 取泛点率为 0.8 操作气速u 1.054 m/s 气体流通截面积 0.759 m2 选取单流型、弓形降液管塔板 取降液管截面积占全塔截面积的比率Ad/AT为 0.07 一般取0.06~0.12 则全塔截面积为 0.816 m2 则塔径D为 1.019 m 按照实际塔径圆整塔径D为 1m 校验前面所选板间距与参照表1和表2是否一致，如果不一致则返回迭代 表2 选择液流形式参考表 液体流量/m3/h 塔径D/m U型流型 单流型 双流型 阶梯流型 1 小于7 小于45 1.4 小于9 小于70 2 小于11 小于90 90~160 3 小于11 小于110 110~200 200~300 4 小于11 小于110 110~230 230~350 5 小于11 小于110 110~250 250~400 6 小于11 小于110 110~250 250~450 根据塔径圆整结果，相应的其他参数为： 塔板截面积AT 0.785 m2 降液管截面积Ad 0.055 m2 气体流通截面积A 0.730 m2 实际操作气速u 1.096 m/s 实际泛点率 0.832 3 塔内件设计 查图6.10.24得 bd/D 0.125 则降液管宽度bd为 0.125 m 取进出口安定区宽度bs和bs'为 一般取0.05~0.1 取边缘区宽度bc为 0.05 m 一般取0.05 则x为 0.305 r为 0.45 有效传质区面积Aa 0.503 m2 注意双弓型的有效传质区面积其他公式，这里不计算 取筛孔直径do 4 mm 筛孔中心距 12 mm 则开孔率υ 为 0.101 筛孔直径一般取 1.5~25 mm 对泡沫态操作的筛板，do取3~8mm，以5mm最佳 对喷射态筛板的do取12~25mm
15.8256 m3/h 15.826 15.826 15.826
7.49295E-09 0.19 3.10322E-05 0.006055678 4954.275391 4861.975528 4784.400447 4711.352558 4639.493207 4567.132188 4493.215383
15 17 19 21 23 25 27 29 31 6 设计点 qvl 0 6.66
6000 5000
4416.988563 4337.853037 4255.292206 4168.828701 4077.995853 3982.315913 3881.280903 3774.333358 3660.844695 qvv 0 2880
4579.89 qvv 4422.305376 4252.104304 4119.116054 4003.248379 3898.071806 3800.475569 3708.654903 3621.445097 3538.03933 3457.849591 3380.430619 3305.435006 3232.585093 3161.65453 3092.455723 3024.830987
表1 板间距与塔径经验关系 0.5~0.8 0.8~1.6 0.3~0.35 0.35~0.45
大于2.4 大于等于0.6
0.07 m
筛板开孔率一般为5%~15% 孔心距一般取2.5~3.5do 每块板的压降约为0.4~1.1kPa 减压塔一般开孔率要取大一些 而加压塔开孔率多小于10% 筛孔总截面积 0.0507 筛孔气速 15.777 筛孔个数 4037 取堰高hw 0.05 对常压和加压塔hw=40~80mm，对减压塔hw=25mm 查图6.10.24得 lw/D为 0.65 堰长lw为 0.65 ql/lw^2.5 19.552 查图6.10.25得 液流收缩系数E为 1 则液头高度how为 0.0134 how一般不宜小于6mm 取降液管底隙hb 30 塔板厚度δ 4 一般hb不超过堰高25mm，塔板厚度一般为3~4mm 4 塔板校核 （1） 液沫夹带量 由Flv=0.04和泛点率0.846，查图6.10.28得 液沫夹带分数ψ 为 0.1 单位质量气体夹带的液体质量为 ev= 0.0780 符合要求 （2） 塔板阻力hf do/δ 1 查图6.10.30得 孔流系数Co 干板阻力ho 0.0621 ua 1.185 气体动能因子Fa 1.947 查图6.10.31得充气系数β 液层阻力hl 0.0380 客服表面张力阻力hσ 总阻力hf 0.103 （3） 降液管阻力 液体通过降液管的流动阻力hd 取塔板上泡沫层高度Hf为 液体横向流过塔板的平均宽度b 液面落差△ 2.33137E-05 则降液管清液高Hd 0.168 取降液管中泡沫层的相对密度Ф 一般取0.5~0.6 降液管泡沫高Hd’ 0.279 不发生液泛 （4） 停留时间τ 停留时间τ 11.881 满足要求 （5） 严重漏夜校核 严重漏液的干板阻力ho’ 1/k=uo’/uo= 0.425 则k为 2.352 满足要求 漏液点气速uo’为 6.708 通过以上校核表示可用并不表示适宜 5 负荷性能曲线 （1） 过量液沫夹带线 设ev=0.1 qvv=A(B-Cqvl^（2/3)） A= 16654.13356 B= 0.275 C= 0.009461997
157.58 qvl^（2/3)
1.996 1.996 1.996 1.996
（3） 严重漏液线 qvv=a*(b+cqvl^(2/3))^0.5 a= b= c= qvl qvv 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 （4） 液相上限线 停留时间τ 为5s qvl= 1 2500 5000 （5） 降液管液泛线 a*qvv^2=b-c*qvl^2-d*qvl^(2/3） a= b= c= d= qvl qvv 1 3 5 7 9 11 13
m2
m
m mm mm
kg液体/kg气体
0.82 m液柱
0.6 m液柱 0.00261 m液柱 m液柱 0.00138 0.3 m 0.825
0.6
＞
5s
0.0112 m液柱
qvv= qvl 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 （2） 液相下限线 设how=6mm qvl= 1 1000 5000
4000 qvv/m3/h 3000
2000 1000
过量液沫夹带线
液相下限线 严重漏液线
液相上限线 降液管液泛线 设计点
0
0 20 40
qvl/m3/h
