变频器原理与应用复习题
变频器原理与应用复习题
一、填空题
1.频率控制是变频器的基本控制功能，控制变频器输出频率的方法有面板控制、外接
模拟量控制、电位器控制和通讯控制。
2.变频器的分类，按变换环节可分为交-交型和交-直-交型，按用途可分为通用型和专
用型。
3.有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这种
控制要求，变频器具有段速控制功能和多种加减速时间设置功能。
4. 变频器是通过电力电子器件的通断作用将工频交流电变换为频率和电压均可调的一
种电能控制装置。
5. 变频器的组成可分为主电路和控制电路。
6. 变频调速过程中，为了保证电动机的磁通恒定，必须保证V/f=常数。
7.某变频器需要回避频率为18～22Hz，可设置回避频率值为20Hz。
8. 变频器的主电路由整流电路、滤波与制动电路和逆变电路所组成。
9.变频调速时，基频以下调速属于恒转矩调速，基频以上属于恒功率调速。
11. 变频器的输出侧不能接移相电容和噪声滤波器，以免造成逆变电路开关管损坏或使
变频器不能正常工作。
12. 变频器的加速时间是指从0Hz上升到最高频率所需的时间，减速时间是指从最高频
率下降到0Hz所需的时间。
14.输入电源必须接到变频器的输入端子R、S、T上，电动机必须接在变频器的输出端
子U、V、W上。
15.直流电抗器的主要作用是提高功率因数和抑制电源刚接通时的冲击电流。
16.输入交流电抗器的主要作用是抑制输入电流的高次谐波和提高功率因数。
17.变频器常用的电力电子器件有晶闸管、GTO、GTR、功率MOSFET、IGBT和IPM
等。
18. 逆变电路是将直流电变换为频率和幅值可调节的交流电的装置。
19. 变频器的制动单元一般连接在整流电路和逆变电路之间。
二、选择题
1.为了提高电动机的转速控制精度，变频器具有（A ）功能。
A 转矩补偿
B 转差补偿
C 频率增益
D 段速控制
2. 风机类负载属于（ B ）负载。
A 恒功率
B 二次方律
C 恒转矩
D 直线律
3.为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到30Hz，这时变频器的输出电压就必须从400V改变到约（ C ）V。
A 400
B 100
C 200
D 250
4.电动机与变频器之间距离远时，电机运行不正常，需采取（C ）措施解决。
A 增加传输导线长度B减少传输导线长度C增加传输导线截面积D减少传输导线截面积
5.变频器调速系统的调试，大体应遵循的原则是（A ）。
A 先空载、继轻载、后重载
B 先重载、继轻载、后空载
C 先重载、继空载、后轻载
D 先轻载、继重载、后空载
6.采用一台变频器控制一台电动机进行变频调速，可以不用热继电器，因为变频器的热保护功能可以起到（B ）保护作用。
A 过热
B 过载
C 过压
D 欠压
7.下面那种原因可能引起欠压跳闸（ C ）。
A 电源电压过高
B 雷电干扰
C 同一电网有大电机起动
D 没有配置制动单元
8.变频器在工频下运行，一般采用（ B ）进行过载保护。
A 保险丝
B 热继电器
C 交流接触器
D 电压继电器
9. 变频器安装要求（ B ）
A 水平
B 竖直
C 与水平方向成锐角
D 都可以
10.高压变频器是指工作电压在（D ）KV以上变频器。
A 10
B 5
C 6
D 1
11. 正弦波脉冲宽度调制的英文缩写是（ C ）。
A PWM
B PAM
C SPWM
D SPAM
12.对电动机从基本频率向上的变频调速属于（B ）调速。
A 恒转矩
B 恒功率
C 恒磁通
D 恒转差率
13.下列哪种制动方式不适于变频调速系统（D ）
A 直流制动
B 能耗制动
C 回馈制动
D 反接制动
14.在V/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频
器具有（ C ）功能。
A 频率偏置
B 转差补偿
C 转矩补偿
D 段速控制
15.三相异步电动机的转速除了与电源频率、转差率有关外，还与（B ）有关。
A 磁感应强度
B 磁极对数C磁场强度 D 漏磁大小
16.目前，在中小型变频器中普遍采用的电力电子器件是（ D ）。
A SCR
B MOSFET
C GTR
D IGBT
17.变频调速过程中，为了保持电动机的磁通恒定，必须保持（ C ）不变。
A 输出电压U不变
B 频率f不变
C U/f不变
D U﹡f不变
18. 变频器的节能运行方式只能用于（ A ）控制方式。
A U/f开环
B 矢量
C 直接转矩
D 转差频率
19.变频器的基本频率是指输出电压达到（A ）值时的输出的频率值。
A U N
B U N /2
C U N /3
D U N /4
20．交-直-交变频器按储能方式分为（ A ）两类。
A 电压型、电流型
B 单相、三相
C 有环流、无环流D脉宽调制、脉幅调制
21．变频器是将固定电压、固定频率的交流电变换为（ A ）的交流电的装置。
A 可调电压、可调频率
B 固定电压、可调频率
C 可调电压、固定频率D固定电压、固定频率
22.变频器主电路的交流电源输入端一般用（ A ）表示。
A R、S、T
B U、V、W
C A、B、C
D X、Y、Z
23. 变频器主电路的交流电输出端一般用（ B ）表示。
A R、S、T
B U、V、W
C A、B、C
D X、Y、Z
三．简答题
1. 异步电动机变频调速的机理论是什么？
答：异步电动机转速n=60f1（1—s）/p
电源频率为f1，由上试可见，调节电源频率f1，可使异步电动机的转速n得到大范围的调节。
2. IGBT的应用特点和选择方法是什么？
答：IGBT的开通和关断是由栅极电压来控制的。栅极施以正电压时，MOSFET内形成沟道，从而使IGBT导通。在栅极上施以负电压时，MOSFET内的沟道消失，IGBT即为关断。
选用IGBT的参数时应注意：
1)集电极-发射极额定电压UCES。2)栅极-发射极额定电压UGES，使用中不能超过该值。
3)额定集电极电流IC ：该参数给出了IGBT在导通时能流过管子的持续最大电流。
4)集电极-发射极饱和电压UEC(sat)：此参数给出IGBT在正常饱和导通时集电极-发射极之间的电压降。
3. 交-直-交变频器的主电路包括哪些组成部分？说明各部分的作用。
答：交-直-交变频器主电路包括三个组成部分：整流电路、中间电路和逆变电路。整流电路的功能是将交流电转换为直流电；中间电路具有滤波电路或制动作用；逆变电路可将直流电转换为交流电。
4. 对电压型逆变器和电流型逆变器的特点进行比较。
答：电压型逆变器是将整流电路产生的直流电压，通过电容进行滤波后供给逆变电路。由于采用大电容滤波，故输出电压波形比较平直，在理想情况下可以看成一个内阻为零的电压源，逆变电路输出的电压为矩形波或阶梯波。
电流型逆变器是将整流输出的直流电压采用大电感滤波，因此，直流电流波形比较平直，因而电源内阻很大，对负载来说基本上是一个电流源，逆变电路输出的交流电流是矩形波。
5.交-交变频技术具有什么特点？主要应用是什么？
答：交-交变频就是把电网频率的交流电变换成可调频率的交流电，因为没有中间环节，能量转换效率较高，广泛应用于大功率的三相异步电动机和同步电动机的低速变频调速。
6. 高（中）压交-交方式的变频器多用在什么场合？该方式的变频器有什么优缺点？
答：交-交变频的高/中压变频器一般容量都在数千kW以上，多用在冶金、钢铁企业。交-交变频器过载能力强、效率高、输出波形好，但输出频率低，且需要无功补偿和滤波装置，使其造价高，限制了它的应用。
7. 变频器的控制端子大致分为哪几类？
答：多功能数字输入、多功能数字输出、模拟输入、模拟输出、多功能继断器输出、脉冲频率输入、脉冲频率输出、RS485接口等。
8. 矢量控制的理念是什么？矢量控制经过哪几种变换？
答：矢量控制是通过控制变频器输出电流的大小、频率及相位，用以维持电动机内部的磁通为设定值，产生所需的转矩。变频器的控制器输出直流电流iM*和iT*，其中iM*是励磁电流分量，iT*是转矩电流分量。它们都是由变频器的给定信号分解而成的(*表示变频中的控制信号)。经过直／交变换，将iM*和iT*变换成两相交流信号iα*和iβ*，
再经2／3变换得到三相交流控制信号iA*、iB*、iC*去控制三相逆变器。
9. 主电路中接入交流电抗器有什么作用？
答：主电路中接入交流电抗器，可起到以下作用：1) 减少变频器的输入电流谐波含量；
2) 改善三相输入电流的不平衡；3) 抑制电源系统的瞬变干扰；4) 提高功率因数。
10.主电路电源输入侧连接断路器有什么作用？断路器如何选择？
答：连接断路器的作用：1）接通和分断负载电路；2）隔离作用；3）保护作用。
通常情况下低压断路器的额定电流IQN应选：
IQN ≥ （1.3 ～1.4）IN
式中，IN ——变频器的额定电流。
在电动机要求实现工频和变频的切换控制的电路中，断路器应按电动机在工频下的起动电流来进行选择：IQN ≥ 2.5 IMN
式中，IMN ——电动机的额定电流。
11.变频器安装时周围的空间最少为多少？
答：变频器在运行中会发热，为了保证散热良好，必须将变频器安装在垂直方向，切勿倒装、倾斜安装或水平安装。其上下左右与相邻的物品和挡板(墙)必须保持足够的空间，左右5cm以上，上下15cm以上。
四．综合题
1. 变频器的主电路如下图所示。
（1）在图中标出工频交流电的输入端R、S、T。
（2）在图中标出变频器的三相交流电输出端U、V、W。
（3）在图中用VD1～VD6标出整流电路的6只二极管。
（4）在图中用VT1～VT6标出逆变电路的6只IGBT管。
（5）指出电路中的滤波元件和制动元件。
2.下图为变频器控制电动机正反转电路原理图，请回答以下问题。
（1）说明变频器通过接触器KM与交流电源相连接，接触器KM起什么作用？（2）直接按下按钮SB4，电动机能正转起动吗？
（3）电动机正转或反转运行时，按下按钮SB1可以停下电动机吗？
（4）说明让电动机正转运行的起动与停止操作过程。
变频器复习题及答案
1、输出电磁滤波器安装在变频器和 电动机 之间，抑制变频器输出侧的 浪涌 电压。 变频器具有多种不同的类型：按变换环节可分为交—交型和___交-直-交________型；按改变变频器输出电压的方法可分为脉冲幅度调制（PAM ）型和_脉冲宽度调制（PWM ）___型；按用途可分为专用型变频器和___通用型__型变频器。 1．变频器种类很多，其中按滤波方式可分为电压型和 电流 型；按用途可分为通用型和 专用 型。 2．变频器的组成可分为主电路和 控制 电路。 4．变频器安装要求其正上方和正下方要避免可能阻挡进风、出风的大部件，四周距控制柜顶部、底部、隔板或其他部件的距离不应小于120mm 。 变频器按控制方式分类 ：压频比控制变频器 （ V/f ）、转差频率控制变频器 （SF ）、矢量控制 （VC ）、直接转矩控制。 变频器产生谐波时，由于功率较大，因此可视为一个强大的干扰源，其干扰途径与一般电磁干扰途径相似，分别为传导、辐射和二次辐射、电磁耦合、边传导边辐射等。 13．输入电源必须接到变频器输入端子R 、S 、T 上，电动机必须接到变频器输出端子U 、V 、W 上。 交-交变频根据其输出电压的波形，可以分为矩形波及正弦波型两种。 高（中）压变频调速系统的基本型式有直接高-高型、高-中型和高-低-高型等三种。 8．（：对）电压型变频器多用于不要求正反转或快速加减速的通用变频器中。 5.（错）交-交变频器的最大输出频率和市网电压频率一样，为50Hz 。 16．变频器的问世，使电气传动领域发生了一场技术革命，即 交流调速 取代直流调速。 19．SCR 是指(可控硅)。 20．GTO 是指(门极关断晶闸管)。 21．IGBT 是指(绝缘栅双极型晶体管 )。 22．IPM 是指(智能功率模块)。 53．电阻性负载的三相桥式整流电路负载电阻L R 上的平均电压O U 为（ ）。 A ．2.342U B ．2U C ．2.341U D ．1U 107．下述选项中，（ ）不是高中压变频器调速系统的基本形式。 A ．直接高-高型 B ．高-中型 C ．高-低-高型 D ．交-交变频器 116．（ ）变频器矢量控制模式下，一只变频器只能带一台电动机。对
变频器技术应用试题库
《变频器技术应用》试题库 (1.c 2.a 3.c. 4.d 5. 6. 7.a. 8.D. 9. B. 10.B 11.A. 12.B 13. A. 14. A .15. 16. 17.C. 18. B. 19.B.20. A 21.A. 22.A) 一、选择题 1、正弦波脉冲宽度调制英文缩写是（ C ）。 A：PWM B：PAM C：SPWM D：SPAM 2、对电动机从基本频率向上的变频调速属于（ A ）调速。 A：恒功率B：恒转矩 C：恒磁通D：恒转差率 3、下列哪种制动方式不适用于变频调速系统（ C ）。 A：直流制动B：回馈制动 C：反接制动D：能耗制动 4、对于风机类的负载宜采用（ D ）的转速上升方式。 A：直线型B：S型C：正半S型D：反半S型 5、N2系列台安变频器频率控制方式由功能码（）设定。 A：F009 B：F010 C：F011 D：F012 6、型号为N2-201-M的台安变频器电源电压是（）V。 A：200 B：220 C：400 D：440 7、三相异步电动机的转速除了与电源频率、转差率有关，还与（ A ）有关系。 A：磁极数B：磁极对数C：磁感应强度D：磁场强度 8、目前，在中小型变频器中普遍采用的电力电子器件是（ D ）。 A：SCR B：GTO C：MOSFET D：IGBT 9、IGBT属于（ B ）控制型元件。 A：电流B：电压C：电阻D：频率 10、变频器的调压调频过程是通过控制（ B ）进行的。 A：载波B：调制波C：输入电压D：输入电流 11、为了适应多台电动机的比例运行控制要求，变频器设置了（ A ）功能。 A：频率增益B：转矩补偿C：矢量控制D：回避频率 12、为了提高电动机的转速控制精度，变频器具有（ B ）功能。 A：转矩补偿B：转差补偿C：频率增益D：段速控制 13、变频器安装场所周围振动加速度应小于（ A ）g 。 A： 1 B：0.5 C：0.6 D：0.8 14、变频器种类很多，其中按滤波方式可分为电压型和（ A ）型。 A：电流B：电阻C：电感D：电容
变频技术理论试题库(复习资料)
变频技术科理论试题库 一、填空题 1．(IGBT )器件是目前通用变频器中广泛使用的主流功率器件。 2．变频器按变换环节可分为（交—交）型和(交—直—交)型变频器。 3．变频器按照滤波方式分（电压）型和（电流）型变频器。 4．三相鼠笼交流异步电动机主要有（变频）、（变转差）、（变极）三种调速方式 5．智能功率模块IPM 将大功率开关器件和（驱动）电路、（保护）电路、（检测）电路等集成在同一个模块内。 6．基频以（下）调速属于恒转矩调速基频以（上）调速属于弱磁恒功率调速。 7．基频以下调速，变频装置必须在改变输出（频率）的同时改变输出（电压）的幅值。 8．基频以下调速时，为了保持磁通恒定，必须保持U/F=(常数）。 9．变频器的主电路，通常用(R、S、T)或（L1、L2、L3）表示交流电源的输入端，用(U、V、W )表示输出端。 10．通过（通讯）接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网 控制。 11．变频器输入侧的额定值主要是（电压）和（相数） 12．变频器输出侧的额定值主要是输出（电压）、（电流）、（容量）、配用电动机容量和 超载能力。 13．变频器的频率指标有频率（范围）、频率（精度）、频率（分辨率） 14．变频器运行频率设定方法主要有（面板）给定、(外接)给定、(预置)给定和通信给定。 15．变频器的外接频率模拟给定分为（电压）控制、（电流）控制两种。 16．通用变频器的电气制动方法，常用的有三种（直流）制动、（制动单元/制动电阻）制动、（整流回馈）。 17．变频器的PID 功能中，P 指（比例），I 指(积分) ，D 指（微分）。 18．U/f 控制方式的变频器主要用于（风机）、（水泵）、（运输传动）等无动态指标要求 的场合。 19．低压变频器常用的电力电子器件有(GTR) 、(IGBT) 、(IPM). 20．变频器主电路由整流电路、中间直流电路、逆变器和（控制回路）部分组成 21．变压器的控制方式主要有(U / f ) 控制、(矢量)控制、(直接转矩)控制 22．电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用 高阻抗（电感）滤波。 23．直流电抗器的主要作用是改善变频器的输入电流的(高次谐波)干扰，防止（电源）对变频器的影响，保护变频器及抑制直流电流（波动）。 24．变频器具有（过电流）保护、（电动机过载）保护、(过电压)保护、欠电压保护和 瞬间停电的处理。 25．变频器输入控制端子分为（数字）量端子和（模拟）量端子。 26．变频调速系统中禁止使用(反接) 制动。 27．变频器接点控制端子可由以下信号控制其通断：（接点）开关控制；（晶体管）开关；（光电耦合器）开关控制。 28．目前在中小型变频器中,应用最多的逆变元件是(IGBT) ，电压调制方式为正弦波脉 冲宽度调制(SPWM). 29．变频器与外部连接的端子分为(主电路)端子和(控制电路)端子。 二、选择题
《变频器原理及应用》模拟试卷1答案
《变频器原理及应用》模拟试卷1答案 一、填空题 1.面板控制，外接模拟量控制，电位器控制，通讯控制。 2.交-交型，交-直-交型，通用型，专用型。 3.段速控制，加减速 4.电力电子器件，工频交流电，频率和电压 5.主电路，控制电路 6. V/f=常数 7.整流电路，逆变电路 8.整流电路、逆变电路 9.恒转矩调速，恒功率调速 10.比例，积分，微分 二、单选题 1. A 2. B 3. C 4. C 5. A 6. B 7. C 8. B 9. B 10.D 11. B 三、多选题 1.A、B、C 2. A、B、C
3.A、B 4．A、B、C、D 5． A、B、C、D 6. A、B、C 四．简答题 1．说明IGBT的结构组成特点。 答：IGBT是一种新型复合器件。输入部分为MOSFET，输出部分为GTR，它综合了MOSFET 和GTR的优点，具有输入阻抗高、工作速度快、通态电压低、阻断电压高、承受电流大的优点。 2．交-直-交变频器的主电路包括哪些组成部分？说明各部分的作用。 答：交-直-交变频器主电路包括三个组成部分：整流电路、中间电路和逆变电路。整流电路的功能是将交流电转换为直流电；中间电路具有滤波电路或制动作用；逆变电路可将直流电转换为交流电。 3. 变频器功能参数的预置过程大致有哪几个步骤？ 答：变频器功能参数的预置过程大致有哪几个步骤。 1) 查功能码表，找出需要预置参数的功能码。 2) 在参数设定模式(编程模式)下，读出该功能码中原有的数据。 3) 修改数据，送入新数据。 4.异步电动机变频调速时，在额定频率以下调节频率，必须同时调节加在定子绕组上 的电压，即恒V／f控制，为什么？ 答：在额定频率以下调节频率，同时也改变电压，通常是使V／f为常数，是为了使电动机磁通保持一定，在较宽的调速范围内，电动机的转矩、效率、功率因数不下降。 5. 矢量控制有什么优越性？ 答：矢量控制系统的优点：1）动态的高速响应；2）低频转矩增大；3）控制灵活。 6. 变频器主电路的电源输入侧连接断路器有什么作用？ 答：连接断路器的作用：1）接通和分断负载电路；2）隔离作用；3）保护作用。 7.变频器安装时周围的空间最少为多少？ 答：变频器在运行中会发热，为了保证散热良好，必须将变频器安装在垂直方向，切勿倒装、倾斜安装或水平安装。其上下左右与相邻的物品和挡板(墙)必须保持足够的空间，左右5cm以上，上下15cm以上。 8.变频器运行为什么会对电网产生干扰？如何抑制？
变频器技术及应用期末考试试题及答案三
期末测试题三 一、单项选择题（每题1分，共15分） 1、变频调速过程中，为了保持磁通恒定，必须保持( )。 A: 输出电压U 不变 B: 频率f不变 C: U/F 不变 D: U.f 不变 2、变频器的PID功能中，I 是指( )运算。 A: 积分 B: 微分 C: 比例 D: 求和 3、变频器主电路由整流及滤波电路、( )和制动单元组成。 A: 稳压电路 B: 逆变电路 C: 控制电路 D: 放大电路 4、设置矢量控制时，为了防止漏电流的影响，变频器与电动机之间的电缆长度应不大于( )米。 A: 50 B: 100 C: 200 D: 300 5、实践表明，风机或泵类负载恒速运转改为变频调速后，节能可达( )。 A: 5%~10% B :10%~20% C :20%~30% D :30%~40%
6、为了适应多台电动机的比例运行控制要求，变频器都具有( )功能。A:回避频率 B: 瞬时停电再起动 C: 频率增益 D: 转矩补偿 7、风机、泵类负载运行时，叶轮受的阻力大致与( )的平方成比例。A: 叶轮转矩 B: 叶轮转速 C; 频率 D: 电压 8、下面哪个答案不是变频器输出的高次谐波对电动机产生的影响：( ) A: 使电动机温度升高 B: 噪声增大 C: 产生振动力矩 D: 产生谐振 9、若保持电源电压不变，降低频率，电动机的工作电流会( )。 A: 不变 B: 增大 C; 减小 D: 不能判断 10、变频器的基本频率是指输出电压达到( )值时输出的频率值。 A: UN B: UW/2 C: UW/3 D: UN/4 11、为了避免机械系统发生谐振，变频器采用设置( )的方法。 A: 基本频率 B: 上限频率 C: 下限频率
《变频器技术应用》试题库
《变频器技术应用》试题库 一、选择题 1、正弦波脉冲宽度调制英文缩写是（）。 A：PWM B：PAM C：SPWM D：SPAM 2、对电动机从基本频率向上的变频调速属于（）调速。 A：恒功率B：恒转矩 C：恒磁通D：恒转差率 3、下列哪种制动方式不适用于变频调速系统（）。 A：直流制动B：回馈制动 C：反接制动D：能耗制动 4、对于风机类的负载宜采用（）的转速上升方式。 A：直线型B：S型C：正半S型D：反半S型 5、N2系列台安变频器频率控制方式由功能码（）设定。 A：F009 B：F010 C：F011 D：F012 6、型号为N2-201-M的台安变频器电源电压是（）V。 A：200 B：220 C：400 D：440 7、三相异步电动机的转速除了与电源频率、转差率有关，还与（）有关系。 A：磁极数B：磁极对数C：磁感应强度D：磁场强度 8、目前，在中小型变频器中普遍采用的电力电子器件是（）。 A：SCR B：GTO C：MOSFET D：IGBT 9、IGBT属于（）控制型元件。 A：电流B：电压C：电阻D：频率 10、变频器的调压调频过程是通过控制（）进行的。 A：载波B：调制波C：输入电压D：输入电流 11、为了适应多台电动机的比例运行控制要求，变频器设置了（）功能。 A：频率增益 B：转矩补偿 C：矢量控制 D：回避频率 12、为了提高电动机的转速控制精度，变频器具有（）功能。 A：转矩补偿 B：转差补偿 C：频率增益 D：段速控制 13、变频器安装场所周围振动加速度应小于（）g 。 A： 1 B：0.5 C：0.6 D：0.8 14、变频器种类很多，其中按滤波方式可分为电压型和（）型。 A：电流B：电阻C：电感D：电容 15、N2系列台安变频器操作面板上的SEQ指示灯在（）发光。 A：F10=0 B：F10=1 C：F11=0 D：F11=1
变频器理论试题库
变频器理论试题库 一、填空题 1.( )器件就是目前通用变频器中广泛使用得主流功率器件。 2.变频器按变换环节可分为( )型与( )频器。 3.变频器按照滤波方式分( )型与( )型变频器。 5.智能功率模块IPM将大功率开关器件与( )电路、( )电路、( )电路等集成在同一个模块内。 7、基频以下调速时,变频装置必须在改变输出( )得同时改变输出( )得幅值。 8、基频以下调速时,为了保持磁通恒定,必须保持U/F=( )。 9.变频器得主电路,通常用()或()表示交流电源得输入端,用()表示输出端。 10、通过()接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。 11.变频器输入侧得额定值主要就是( )与( ) 12.变频器输出侧得额定值主要就是输出( )、( )、( )、配用电动机容量与超载能力。 13、变频器得频率指标有频率( )、频率( )、频率( ) 14、变频器运行频率设定方法主要有( )给定( )给定、()给定与通信给定。 15.变频器得外接频率模拟给定分为( )控制、( )控制两种。 16、通用变频器得电气制动方法,常用得有三种( )制动、()制动、( )。 17、变频器得PID功能中,P指 ( ),I指( ) ,D指( )。 18、U/f控制方式得变频器主要用于( )、( )、( )等无动态指标要求得场合。 19、交流偏置使三相单相变频器输出均为 ( ) 20、低压变频器常用得电力电子器件有 ( )、 ( )、( )、 21、变频器主电路由( )电路、中间( )电路、( )三部分组成 22、变压器得控制方式主要有( )控制、( )控制、( )控制 23 、电压型变频器中间直流环节采用大( )滤波,电流型变频器中间直流环节采用高阻抗( )滤波。 24、直流电抗器得主要作用就是改善变频器得输入电流得( )干扰,防止( )对变频器得影响,保护变频器及抑制直流电流( )。 25、变频器具有( )保护、( )保护、( )保护、欠电压保护与瞬间停电得处理。 26、变频器输入控制端子分为 ( )量端子与()量端子。 27、变频调速系统中禁止使用() 制动。 28、变频器接点控制端子可由以下信号控制其通断:()开关控制;()开关;()开关控制。 29.工业洗衣机甩干时转速快,洗涤时转速慢,烘干时转速更慢,故需要变频器得()控制功能。 30.变频器得加速时间就是指从()Hz上升到()频率所需得时间。 31、目前在中小型变频器中,应用最多得逆变元件就是(),电压调制方式为正弦波脉冲宽度调制()、 32、变频器与外部连接得端子分为()端子与()端子。 33、变频器就是将得交流电变为得交流点得装置 34、变频技术,简单得就就是说把逆变成不同频率得或就是把交流电变成流电再逆变 成得交流电或就是把电变成电再把变成电。
变频调速 习题与答案)
课后辅导题一 一、选择题 1、正弦波脉冲宽度调制英文缩写是（ C ）。 A：PWM B：PAM C：SPWM D：SPAM 2、三相异步电动机的转速除了与电源频率、转差率有关，还与（ B ）有关系。 A：磁极数B：磁极对数C：磁感应强度D：磁场强度 3、目前，在中小型变频器中普遍采用的电力电子器件是（ B ）。 A：SCR B：GTO C：MOSFET D：IGBT 4、IGBT属于（ B ）控制型元件。 A：电流B：电压C：电阻D：频率 5、变频器种类很多，其中按滤波方式可分为电压型和（ A ）型。 A：电流B：电阻C：电感D：电容 6、电力晶体管GTR属于（ A ）控制型元件。 A：电流B：电压C：电阻D：频率二简单综合题 1、按照转子结构的不同，三相异步电动机分为哪两大类？从运行可靠性上看，上述哪一类电动机具有优越性？ 2、三相异步电动机的转速n与哪些因素有关？ 答：三相异步电动机的转速n与电源频率?1、磁极对数P、转差率s有关。 3、三相异步电动机有哪些调速方式？并比较其优缺点。 答：三相异步电动机有变极调速、变转差率调速和变频调速三种调速方式。 变极调速是有级调速，调速的级数很少，只适用于特制的笼型异步电动机，这种电动机结构复杂，成本高。变转差率调速时，随着s的增大，电动机的机械特性会变软，效率会降
低。变频调速具有调速范围宽，调速平滑性好，调速前后不 改变机械特性硬度，调速的动态特性好等特点。 4、在三相异步电动机的机械特性曲线上，标出与下列转速对应的转矩：、、。 5、变频调速时，改变电源频率?1的同时须控制电源电压U1，试说明其原因。 答：在变频调速时，若?1下降，U1不变，则Φm上升。因为 Φm已设计在接近饱和处，Φm上升即进入磁化曲线的饱和区， 引起工作电流大幅度增加，使电动机过热损坏；若?1上升， U1不变，则Φm下降，将使工作电流下降。由于电流的下降， 电动机的输出转矩不足。为了保持电动机的Φm不变，即电 动机的转矩不变，在?1变化的同时，U1必须同时变化，使 U1与?1的比值保持恒定，即U1/?1 =常数。 6、描绘三相异步电动机基频以下变频调速的机械特性曲线，并说明其特点。 7、说明三相异步电动机低频起动的优越性。 答：电动机以很低的频率起动，随着频率的上升，转速上升， 直至达到电动机的工作频率后，电动机稳速运行。在此过程 中，转速差△n被限制在一定的范围，起动电流也将被限制 在一定的范围内，而且动态转矩△T很小，起动过程很平稳。 8、说明三相异步电动机直流制动的原理，并描绘制动前后的机械特性曲线。 9、变频调速时，由于?1降低使电动机处于回馈制动状态，试说明其制动的原理，并描绘制 动前后的机械特性曲线。 10、在定性分析变频电路时，大功率开关器件的工作状态有哪两种？并画出其伏安特性曲线。 11、画出GTO的伏安特性曲线，并说明其工作原理。 12、画出IGBT的输出特性曲线及转移特性曲线，并说明其工作原理。 13、说明什么是脉冲宽度调制技术？ 14、PWM逆变电路的单极性控制和双极性控制有什么区别？ 15、以三相桥式SPWM逆变电路为例，说明脉宽调制逆变电路调压调频的原理。
变频技术原理与应用试题四及答案
变频技术原理与应用试题四及答案 一、是非题。（正确的在括号内画√，错的画×， 每题1分，共10分） 1. 变频技术，往往看重的是电源频率的变化，而不重视电源其他参数的变化。（） 2. 直流—交流变频技术，它的关键技术是整流器。（） 3. 变频器主要用于交流电动机的转速调节。（） 4. 全控型器件通过控制信号既可控制其导通又可控制其关断。（） 5. 晶闸管的导通和截止这两个工作状态是由阳极电压U A、阳极电流I A及控制极电流I G决定的。（） 6. 功率MOSFET导通时有多种极性的载流子（多数载流子）参与导电，是多极型晶体管。（） 7. 功率集成电路是电力半导体技术与微电子技术结合的产物。（） 8. 变频器主电路接线前，确认输入电源的电压等级符合后，在安全断开的情况下才能进行接线的操作。（） 9. 由于主电路为功率电路，不正确的配线不仅会损坏变频器，还会给操作者造成危险。（） 10. 逆变器功率模块损坏后，将其去掉，更换新的模块，即可使用。（） 二、名词解释。（每题2分，共10分） 1. 擎住电流I L 2. 断态电压临界上升率d u/d t
3. 脉幅调制 4. 最高频率f max 5. 变频器 三、填空题。（每题1分，共10分） 1. 平板型晶闸管又分为。 2. 晶闸管一旦导通后，控制极就了控制作用。 3.将完整的正弦波形用等效的PWM波形表示时，这种PWM波形称为波形。 4. 应按实际电流与通态平均电流有效值相等的原则来选取晶闸管，应留一定的裕量，一般 取倍。 5. 晶闸管门极参数包括。 6. 功率场效应晶体管与小功率场效应晶体管一样，分为。 7.功率MOSFET工作在开关状态，即在之间来回转换。 8. 移相调压实际上就是调节输出电压脉冲的。 9.当晶闸管的阳极和阴极之间加正向电压时，控制极未加电压，晶闸管内只有很小的电流流过，这个电流称为。 10. 采样控制理论有一个结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果。 四、简答题。（每题5分，共20分） 1. 如何抑制晶闸管的正向电流上升率d i/d t？
变频技术理论试题(卷)库完整
变频技术科理论试题库 适用层次：高级工 适用专业：机电技术 一、填空题（应出50空，实出50空） 1．(IGBT)器件是目前通用变频器中广泛使用的主流功率器件。 2．变频器按变换环节可分为（交—交）型和(交—直—交)型变频器。 3．变频器按照滤波方式分（电压）型和（电流）型变频器。 4．三相鼠笼交流异步电动机主要有（变频）、（变转差）、（变极）三种调速方式 5．智能功率模块IPM 将大功率开关器件和（驱动）电路、（保护）电路、（检测）电路等集成在同一个模块。 6．基频以（下）调速属于恒转矩调速基频以（上）调速属于弱磁恒功率调速。 7. 基频以下调速时，变频装置必须在改变输出（频率）的同时改变输出（电压）的幅值。 8. 基频以下调速时，为了保持磁通恒定，必须保持U/F=(常数）。 9．变频器的主电路，通常用(R 、S 、T)或（L1、L2、L3）表示交流电源的输入端，用(U 、V 、W)表示输出端。 10. 通过（通讯）接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。 11．变频器输入侧的额定值主要是（电压）和（相数） 12．变频器输出侧的额定值主要是输出（电压）、（电流）、（容量）、配用电动机容量和超载能力。 13. 变频器的频率指标有频率（围）、频率（精度）、频率（分辨率） 14. 变频器运行频率设定方法主要有（面板）给定、(外接)给定、(预置)给定和通信给定。 15．变频器的外接频率模拟给定分为（电压）控制、（电流）控制两种。 16.通用变频器的电气制动方法，常用的有三种（直流）制动、（制动单元/制动电阻）制动、（整流回馈）。 17. 变频器的PID 功能中，P 指 （比例），I 指(积分) ，D 指（微分）。 19.U/f 控制方式的变频器主要用于（风机）、（水泵）、（运输传动）等无动态指标要求的场合。 20. 低压变频器常用的电力电子器件有 (GTR)、 (IGBT)、(IPM). 21. 变频器主电路由（整流）电路、中间（直流）电路、（逆变器）三部分组成 22.变压器的控制方式主要有(U / f )控制、(矢量)控制、(直接转矩)控制 二、选择题（应出50题，实出50题） 1.变频器的节能运行方式只能用于（ A ）控制方式。 A.U/f 开环 B.矢量 C.直接转矩 D.CVCF 2.对电动机从基本频率向上的变频调速属于（ A ）调速。 A.恒功率 B.恒转矩 C.恒磁通 D.恒转差率 3. 公式00 n n s n -=中，0n 表示（ B ）。 A ．转差率 B ．旋转磁场的转速 C ．转子转速 D ．以上都不是 4. 频率给定中，模拟量给定方式包括（ C ）和直接电压（或电流）给定。
变频技术原理与应用试题三及答案
变频技术原理与应用试题三及答案 一、是非题。（正确的在括号内画√，错的画×， 每题1分，共10分） 1. 从工作原理上讲，变频技术就是把工频交流电变成相同频率的交流电。（） 2. 交流—交流变频技术适应于低转速大容量的电动机负载。（） 3. 晶闸管主要用于电压控制型开关器件，通过控制晶闸管触发脉冲的触发角，实现小电流控制大功率的变换。（） 4. 不可控器件不能用控制信号来控制其通断。（） 5. 晶体管的特性是在低发射极电流下电流放大系数α很大，而当发射极电流建立起来之后，α迅速减小。（） 6. 当晶闸管加反向阳极电压时，晶闸管不会导通。（） 7. 功率MOSFET是利用栅源电压的大小来改变半导体表面感生电荷的大小，从 而控制漏极电流的大小。（） 8. MCT是采用集成电路工艺制成的。（） 9. 为使晶闸管可靠触发，触发电路提供的触发电压和触发电流等于晶闸管产品 参数提供的门极触发电压与触发电流值。（） 10. 变频器的过负载率用于变频器过负载保护，不适用于电动机过负载保护。（） 二、名词解释。（每题2分，共10分） 1. 变频器多段速度控制功能 2. 维持电流I H 3. 通态电流临界上升率d i/d t
4. 功率集成电路 5. 基本频率f b（简称基频） 三、填空题。（每题1分，共10分） 1. 常见的大功率晶闸管，其外形有两种封装。 2. 晶闸管具有个PN结。 3. 晶闸管的阳极伏安特性是指晶闸管之间的关系曲线。 4. 晶闸管在使用时，为保证可靠、安全地触发，触发电路所提供的触发电压、电流和功率应限制在。 5. 当晶闸管散热条件不满足规定要求时，则元件的额定电流应立即使用，否则元件会由于结温超过允许值而损坏。 6.功率晶体管有两种结构。 7. GTR是一种双极型半导体器件，即其内部电流由两种载流子形成。 8.功率MOSFET是利用的大小来改变半导体表面感生电荷的大小，从而控制漏极电流的大小。 9.变频技术的核心部分就是。 10. 为适应变频调速的需要，变频电源必须在变频的同时实现。 四、简答题。（每题5分，共20分） 1. 如何抑制晶闸管的正向电压上升率d u/d t？
《变频器技术应用》题库与部分答案
变频器技术应用》试题库 、选择题 1、正弦波脉冲宽度调制英文缩写是（ C ）。 A：PWM B：PAM C：SPWM D：SPAM 2、对电动机从基本频率向上的变频调速属于（ A ）调速。 A:恒功率 B :恒转矩 C:恒磁通 D :恒转差率 3、下列哪种制动方式不适用于变频调速系统（ C ）。 A:直流制动 B :回馈制动 C:反接制动 D :能耗制动 4、对于风机类的负载宜采用（ D ）的转速上升方式。 A:直线型B : S型C :正半S型D :反半S型 5、N2系列台安变频器频率控制方式由功能码（ B ）设定 A：F009 B ：F010 C ：F011 D ：F012 6、型号为N2-201-M的台安变频器电源电压是（ B ）V。 A：200 B ：220 C ：400 D ：440 7、三相异步电动机的转速除了与电源频率、转差率有关，还与（ B ）有关系 A ：磁极数 B ：磁极对数 C ：磁感应强度 D ：磁场强度 8、目前，在中小型变频器中普遍采用的电力电子器件是（ D ）。 A ：SCR B ：GTO C ：MOSFET D ：IGBT 9、IGBT属于（ B ）控制型元件。 A ：电流B：电压 C ：电阻D ：频率 10、变频器的调压调频过程是通过控制（B）进行的 A ：载波B：调制波 C ：输入电压D：输入电流 11、为了适应多台电动机的比例运行控制要求，变频器设置了（ A ）功能 A ：频率增益 B ：转矩补偿 C ：矢量控制 D ：回避频率 12、为了提高电动机的转速控制精度，变频器具有（ B ）功能。 A ：转矩补偿 B ：转差补偿 C ：频率增益 D ：段速控制 13、变频器安装场所周围振动加速度应小于（ C ）g 。 A ：1 B ：0.5 C ：0.6 D ：0.8 14、变频器种类很多，其中按滤波方式可分为电压型和（ A ）型。 A ：电流 B ：电阻 C ：电感 D ：电容 15、N2系列台安变频器操作面板上的SEQ指示灯在（）发光。 A ：F10=0 B ：F10=1 C ：F11=0 D ：F11=1 16、N2系列台安变频器操作面板上的显示屏幕可显示（b ）位数字或字母。 A ：2 B ：3 C ：4 D ：5
交流及变频调速技术试卷及答案
交流及变频调速技术 一、选择题；（20分） 1、正弦波脉冲宽度调制英文缩写是（A ）。 A：PWM B：PAM C：SPWM D：SPAM 2、对电动机从基本频率向上的变频调速属于（ A）调速。 A：恒功率 B：恒转矩 C：恒磁通 D：恒转差率 3、下列哪种制动方式不适用于变频调速系统（ C）。 A：直流制动 B：回馈制动 C：反接制动 D：能耗制动 4、对于风机类的负载宜采用（ A）的转速上升方式。 A：直线型 B：S型 C：正半S型 D：反半S型 5、N2系列台安变频器频率控制方式由功能码（C ）设定。 A：F009 B：F010 C：F011 D：F012 6、型号为N2-201-M的台安变频器电源电压是（ A）V。 A： 200 B：220 C：400 D：440 7、三相异步电动机的转速除了与电源频率、转差率有关，还与（B ）有关系。 A：磁极数 B：磁极对数 C：磁感应强度 D：磁场强度 8、目前，在中小型变频器中普遍采用的电力电子器件是（D ）。 A：SCR B：GTO C：MOSFET D：IGBT 9、IGBT属于（B ）控制型元件。 A：电流 B：电压 C：电阻 D：频率 10、变频器的调压调频过程是通过控制（ B）进行的。 A：载波 B：调制波 C：输入电压 D：输入电流 二：填空题（每空2分，20分） 1.目前变频器中常采用 IGBT 作为主开关器件。 2.三相异步电动机拖动恒转矩负载进行变频调速时，为了保证过载能力和主磁通不变，则U1应 随f1 U1\F1=常数按规律调节。 3.矢量控制的规律是 3/2变换、矢量旋转变换、坐标变换。 4.变频调速系统的抗干扰措施有： 合理布线，消弱干扰源，隔离干扰，准确接地 三：判断题（10分） ( 对 )1. 变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用电力电子器。( 错 )2.电流型变频器多用于不要求正反转或快速加减速的通用变频器中。 ( 对 )3. 变频器调速主要用于三相异步电动机。
变频器技术应用题库与部分答案
变频器技术应用题库与部分答案 《变频器技术应用》试题库 一、选择题 1、正弦波脉冲宽度调制英文缩写是（C）。 A：PWM B：PAM C：SPWM D：SPAM 2、对电动机从基本频率向上的变频调速属于（A）调速。 A：恒功率B：恒转矩 C：恒磁通D：恒转差率 3、下列哪种制动方式不适用于变频调速系统（C）。 A：直流制动B：回馈制动 C：反接制动D：能耗制动 4、对于风机类的负载宜采用（D）的转速上升方式。 A：直线型B：S型C：正半S型D：反半S型 5、N2系列台安变频器频率控制方式由功能码（B）设定。 A：F009B：F010C：F011D：F012 6、型号为N2-201-M的台安变频器电源电压是（B）V。 A：200B：220C：400D：440 7、三相异步电动机的转速除了与电源频率、转差率有关，还与（B）有关系。 A：磁极数B：磁极对数C：磁感应强度D：磁场强度 8、目前，在中小型变频器中普遍采用的电力电子器件是（D）。A：SCR B：GTO C：MOSFET D：IGBT
9、IGBT属于（B）控制型元件。 A：电流B：电压C：电阻D：频率 10、变频器的调压调频过程是通过控制（B）进行的。 A：载波B：调制波C：输入电压D：输入电流 11、为了适应多台电动机的比例运行控制要求，变频器设置了（A）功能。 A：频率增益B：转矩补偿C：矢量控制D：回避频率 12、为了提高电动机的转速控制精度，变频器具有（B）功能。A：转矩补偿B：转差补偿C：频率增益D：段速控制 13、变频器安装场所周围振动加速度应小于（C）g。 A：1B：C：D： 14、变频器种类很多，其中按滤波方式可分为电压型和（A）型。A：电流B：电阻C：电感D：电容 15、N2系列台安变频器操作面板上的SEQ指示灯在（）发光。A：F10=0B：F10=1C：F11=0D：F11=1 16、N2系列台安变频器操作面板上的显示屏幕可显示（b）位数字或字母。 A：2B：3C：4D：5 17、在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（C）功能。 A：频率偏置B：转差补偿C：转矩补偿D：段速控制 18、变频器常用的转矩补偿方法有：线性补偿、分段补偿和（B）

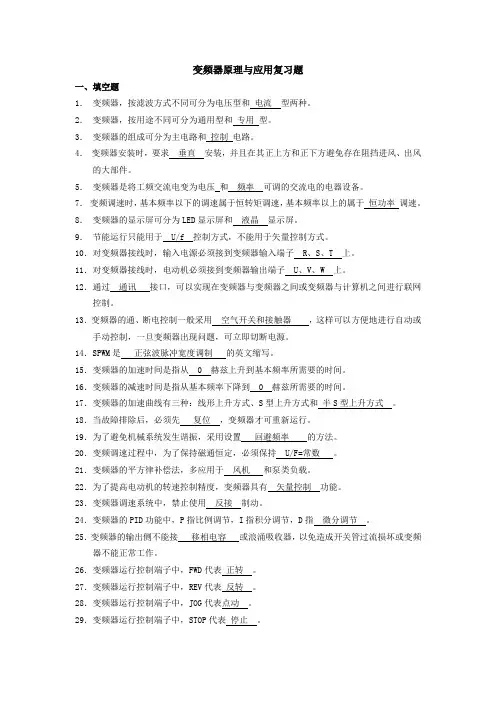

变频器原理及应用复习题
