雷达对抗原理第4章 雷达侦察的信号处理
雷达对抗技术04new
max＝几万～几十万个脉冲/秒
3．信号处理的主要流程
信号处理包括预处理和主处理两部分，如图 示
1) 信号预处理
2）信号主处理
4．2 对雷达信号时域参数的测量
脉冲到达时间（tTOA）、脉冲宽度（ 脉冲幅度（AP） 1、脉冲到达时间（tTOA）的测量
第4章 雷达侦察信号分析与处理

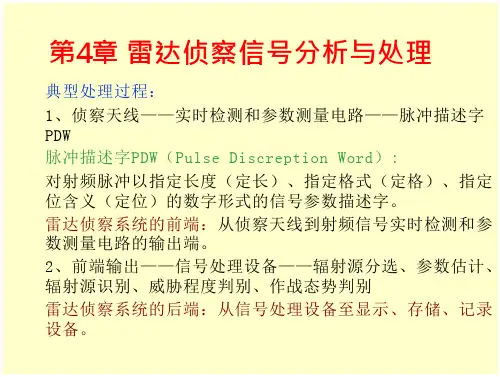

典型处理过程： 1、侦察天线——实时检测和参数测量电路——脉冲描述字 PDW 脉冲描述字PDW（Pulse Discreption Word）: 对射频脉冲以指定长度（定长）、指定格式（定格）、指定 位含义（定位）的数字形式的信号参数描述字。 雷达侦察系统的前端：从侦察天线到射频信号实时检测和参 数测量电路的输出端。 2、前端输出——信号处理设备——辐射源分选、参数估计、 辐射源识别、威胁程度判别、作战态势判别 雷达侦察系统的后端：从信号处理设备至显示、存储、记录 设备。
对已经生成的 ，预处理的基本预分选算法：
式中 即
4.3.2 对未知信号的预处理
三参数： 、 、 1、 的生成原则
除与 的生成原则相同外，还应满足： (1) 完备性和正交性
以保证任意输入的PDW，都必将被唯一地分选到 一个 中。 (2)尽可能使同一部雷达、在同一种工作方式下的 PDW在信号预分选后处于同一个分选子流 中。
PW）、
为避免周期测量模糊，应保证
2、脉冲宽度（ PW）的测量
3、脉冲幅度（AP）的测量
4.3 雷达侦察信号的预处理
4.3.1 对已知雷达信号的预处理
1、 的生成 要求：
1 构成 的各维参数特征及参数的具体描述都必须与侦 察接收机前端输出的PDW参数特征及参数的具体描述保持 一致。 2 必须表现出已知雷达j在PDW的多维特征参数空间中 详细的、具体的性质，以便于预处理能够尽快、准确地实 现信号分选。
雷达系统工作原理详解
雷达系统工作原理详解雷达是一种广泛应用于军事、航空、气象等领域的设备，其工作原理基于电磁波的传播和反射。
本文将详细解释雷达系统的工作原理，并探讨其在不同领域的应用。
一、基本原理雷达系统通过向目标发射脉冲电磁波，并接收目标反射回来的回波来确定目标的位置、距离、速度等信息。
雷达系统由发射机、接收机、天线和信号处理器组成。
1. 发射机发射机产生一系列高频脉冲信号，并通过天线发射出去。
这些脉冲信号的频率通常在微波到毫米波段，具有较高的能量和较短的脉冲宽度。
2. 接收机接收机接收目标反射回来的回波信号，并将其放大和处理，以提取有效的信息。
接收机必须能够有效地区分回波信号和背景噪声，并能够处理不同强度和频率的信号。
3. 天线天线是雷达系统的重要组成部分，它负责发射和接收电磁波。
天线的设计要满足较高的增益和较窄的波束宽度，以便提高目标检测的准确性和精度。
4. 信号处理器信号处理器对接收到的回波信号进行分析和处理，以提取目标的相关信息。
信号处理器可以采用数字信号处理技术，对信号进行滤波、幅度测量、频率分析等操作。
二、工作流程雷达系统的工作流程可分为发射和接收两个主要阶段。
1. 发射阶段在发射阶段，雷达系统通过发射机发射一系列脉冲信号。
这些脉冲信号经过天线发射出去，并传播到目标物体上。
2. 接收阶段目标物体会将部分电磁波回射回雷达系统。
接收机接收到这些回波信号后，通过天线传输到信号处理器。
信号处理器分析回波信号，并提取目标的相关信息。
三、应用领域雷达系统在军事、航空、气象等领域有着广泛的应用。
1. 军事应用军事雷达系统可用于侦察、追踪和指挥控制等。
雷达系统可以用于监测敌方舰艇、飞机和导弹等目标，提供战场情报和目标定位信息。
2. 航空应用航空雷达系统常用于飞行器的导航和避障。
它可以帮助飞行器在恶劣天气条件下准确控制航向，并检测和避免与其他飞行器或地形障碍物的碰撞。
3. 气象应用气象雷达系统可以用于监测天气现象，如降雨、雷暴等。
雷达信号处理过程说明文档
运动目标回波信号和固定目标（包括地波）回波信号的主要区别是运动回波信号带有多普勒频移。
假设雷达发射信号的频率为0f ，初相为0ϕ的全相参脉冲信号，那么发射信号序列可以用下图1表示。
图一可以表示为：00()()cos(2)x t rect t A f t πϕ=⋅+如果只关注正弦波部分，则发射信号脉冲部分为：00()cos(2)S t A f t πϕ=+那么在照射到距离为R 处的目标时回波为：r 00()cos[2()]r S t KA f t t πϕ=-+其中K 为衰减系数，r t 为反射时间。
2r R t c= 如果当目标以速度为r V 朝向雷达运动的时候：(t)r R R V t =-所以：2()2(t)r r R V t R t c c-== 那么目标回波和发射信号的相位差是时变的：0024()/c r r f t f R V t ϕππ=-=--当目标是运动的时候，发射与接收的信号之间有一个频率差，用d f 表示：21d =2d r d V f t ϕπλ=⨯ 假设基频为0f 雷达信号经过反射之后变为0d f f +，接收之后对信号进行数字下变频（DDC ）将原有的信号的载频0f 去除，获得只含有频移d f 的信号。
图二 所以在全相参雷达中，可以使用正交相位检波器来获得中频信号的基带信号()x t ，有时也称()x t 为中频信号的复包络。
即：(t)()=()+j ()()j I Q x t x t x t a t e ϕ=上式中：()()cos (t)()()sin (t)I Q x t a t x t a t ϕϕ==通过低通滤波器之后，输出的双正交通道信号分别为：()()cos (t)(t)cos(2)()()sin (t)(t)sin(2)I d Q d x t a t Ka f t x t a t Ka f t ϕπϕπ====脉冲压缩： 此时正交两路信号为经过调制（线性调制，非线性调制或相位编码）的大时宽带宽信号。

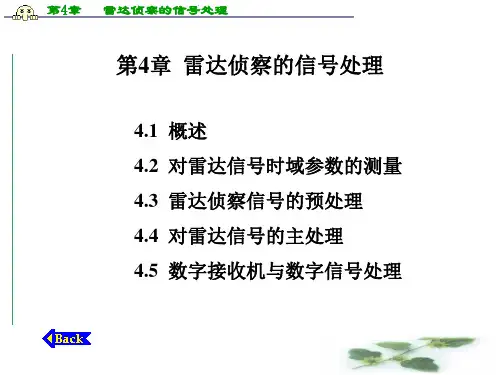

第4章雷达侦察的信号处理
第4章 雷达侦察的信号处理
4.1.1 信号处理的任务和主要技术要求 雷达侦察系统中信号处理设备的主要任务是:对前
端输出的实时脉冲信号描述字流{PDWi}∞i=0进行信号分 选、参数估计、辐射源识别,并将对各辐射源检测、测 量和识别的结果提供给侦察系统中的显示、存储、记 录和其它有关设备。
雷达侦察系统前端输出的{PDWi}∞i=0的具体内容和 数据格式取决于侦察系统前端的组成和性能。在典型 的侦察系统中，
第4章 雷达侦察的信号处理
图4―1 各种典型的雷达信号调制形式分类
第4章 雷达侦察的信号处理
2.可测量和估计的辐射源参数、参数范围和估计 精度
雷达侦察系统可测量和估计的辐射源参数包括由分 选后的脉冲描述字PDW中直接统计测量和估计的辐射 源参数,对PDW序列进行各种相关处理后统计测量和估 计的辐射源参数。这些参数的种类、范围和精度是与 雷达侦察系统的任务、用途密切相关的。典型雷达侦 察系统可测量和估计的辐射源参数、参数范围和估计 精度如表4―1所示。
Tsp是指从侦察系统前端输出指定雷达辐射源的脉冲 描述字流{PDWi}∞i=0,到产生对该辐射源分选、识别和 参数估计的结果,并达到指定的正确分选、识别概率和 参数估计精度所需要的时间。
第4章 雷达侦察的信号处理
T s p 是对指定雷达辐射源信号环境中N部雷达辐射
源处理时间的加权平均值,其中加权系数Wi可根据各辐 射源对雷达侦察系统的重要程度分别确定。
第4章 雷达侦察的信号处理
随着高速数字电路和数字信号处理(DSP)技术的发 展,已经能够将宽带信号直接进行A/D变换、保存和处 理(数字接收机),使传统的测向、测频技术等与数字信 号处理技术紧密地结合到了一起,不仅改善了当前系统 的性能,并且具有良好的发展前景。
雷达信号处理和数据处理
脉冲压缩雷达的仿真脉冲压缩雷达与匹配滤波的MATLAB仿真姓名：--------学号：----------2014-10-28西安电子科技大学一、雷达工作原理雷达，是英文Radar的音译，源于radio detection and ranging的缩写，原意为”无线电探测和测距”，即用无线电的方法发现目标并测定它们的空间位置.因此，雷达也被称为“无线电定位"。
利用电磁波探测目标的电子设备。
发射电磁波对目标进行照射并接收其回波,由此获得目标至电磁波发射点的距离、距离变化率(径向速度)、方位、高度等信息。
雷达发射机的任务是产生符合要求的雷达波形（Radar Waveform）,然后经馈线和收发开关由发射天线辐射出去，遇到目标后，电磁波一部分反射,经接收天线和收发开关由接收机接收，对雷达回波信号做适当的处理就可以获知目标的相关信息。
但是因为普通脉冲在雷达作用距离与距离分辨率上存在自我矛盾，为了解决这个矛盾,我们采用脉冲压缩技术,即使用线性调频信号。
二、线性调频（LFM）信号脉冲压缩雷达能同时提高雷达的作用距离和距离分辨率。
这种体制采用宽脉冲发射以提高发射的平均功率，保证足够大的作用距离；而接受时采用相应的脉冲压缩算法获得窄脉冲，以提高距离分辨率，较好的解决雷达作用距离与距离分辨率之间的矛盾。
脉冲压缩雷达最常见的调制信号是线性调频（Linear Frequency Modulation）信号，接收时采用匹配滤波器（Matched Filter)压缩脉冲。
LFM信号的数学表达式：（2.1）- 1 -- 2 -其中c f 为载波频率，()t rect T为矩形信号：（2。
2)其中BK T=是调频斜率，信号的瞬时频率为()22c T T f Kt t + -≤≤，如图（图2.1.典型的LFM 信号（a ）up-LFM(K>0）(b ）down —LFM(K 〈0)）将式1改写为：（2。
3）其中（2。
大学_《雷达对抗原理》(赵国庆著)课后答案免费下载_1
《雷达对抗原理》(赵国庆著)课后答案免费下载《雷达对抗原理》(赵国庆著)内容提要第1章雷达对抗概述1.1 雷达对抗的基本概念及含义1.1.1 雷达对抗的含义及重要性1.1.2 雷达对抗的基本原理及主要技术特点1.1.3 雷达对抗与电子战1.2 雷达对抗的信号环境1.2.1 现代雷达对抗信号环境的特点1.2.2 信号环境在雷达对抗设备中的描述和参数1.3 雷达侦察概述1.3.1 雷达侦察的任务与分类1.3.2 雷达侦察的技术特点1.3.3 雷达侦察设备的基本组成1.4 雷达干扰概述1.4.1 雷达干扰技术的分类1.4.2 雷达干扰设备的基本组成习题一参考文献第2章雷达信号频率的测量2.1 概述2.1.1 雷达信号频率测量的重要性2.1.2 测频系统的主要技术指标2.1.3 现代测频技术分类2.2 频率搜索接收机2.2.1 搜索式超外差接收机2.2.2 射频调谐晶体视频接收机2.2.3 频率搜索形式2.2.4 频率搜索速度的选择2.3 比相法瞬时测频接收机2.3.1 微波鉴相器2.3.2 极性量化器的基本工原理2.3.3 多路鉴相器的并行运用2.3.4 对同时到达信号的分析与检测2.3.5 测频误差分析2.3.6 比相法瞬时测频接收机的组成及主要技术参数 2.4 信道化接收机2.4.1 基本工作原理2.4.2 信道化接收机存在的问题2.4.3 信道化接收机的特点和应用 2.5 压缩接收机2.5.1 Chirp变换原理2.5.2 表声波压缩接收机的工作原理 2.5.3 压缩接收机的参数2.6 声光接收机2.6.1 声光调制器2.6.2 空域傅立叶变换原理2.6.3 声光接收机的工作原理2.6.4 声光接收机的主要特点习题二参考文献 ?第3章雷达的方向测量和定位3.1 概述3.1.1 测向的目的3.1.2 测向的方法3.1.3 测向系统的主要技术指标3.2 振幅法测向3.2.1 波束搜索法测向技术3.2.2 全向振幅单脉冲测向技术3.2.3 多波束测向技术3.3 相位法测向3.3.1 数字式相位干涉仪测向技术3.3.2 线性相位多模圆阵测向技术3.4 对雷达的定位3.4.1 单点定位3.4.2 多点定位习题三参考文献 ?第4章雷达侦察的信号处理4.1 概述4.1.1 信号处理的任务和主要技术要求 4.1.2 信号处理的基本流程和工作原理 4.2 对雷达信号时域参数的'测量4.2.1 tTOA的测量4.2.2 PW的测量4.2.3?AP的测量4.3 雷达侦察信号的预处理4.3.1 对已知雷达信号的预处理4.3.2 对未知信号的预处理4.4 对雷达信号的主处理4.4.1 对已知雷达信号的主处理4.4.2 对未知雷达信号的主处理4.5 数字接收机和数字信号处理4.5.1 数字接收机4.5.2 数字测频4.5.3 数字测向4.5.4 信号脉内调制的分析习题四参考文献 ?第5章雷达侦察作用距离与截获概率5.1 侦察系统的灵敏度5.1.1 切线信号灵敏度PTSS和工作灵敏度POPS的定义 5.1.2 切线信号灵敏度PTSS的分析计算5.1.3 工作灵敏度的换算5.2 侦察作用距离5.2.1 简化侦察方程5.2.2 修正侦察方程5.2.3 侦察的直视距离5.2.4 侦察作用距离Rr对雷达作用距离Ra的优势 5.2.5 对雷达旁瓣信号的侦察5.3 侦察截获概率与截获时间5.3.1 前端的截获概率和截获时间5.3.2 系统截获概率和截获时间习题五参考文献第6章遮盖性干扰6.1 概述6.1.1 遮盖性干扰的作用和分类6.1.2 遮盖性干扰的效果度量6.1.3 最佳遮盖干扰波形6.2 射频噪声干扰6.2.1 射频噪声干扰对雷达接收机的作用6.2.2 射频噪声干扰对信号检测的影响6.3 噪声调幅干扰6.3.1 噪声调幅干扰的统计特性6.3.2 噪声调幅干扰对雷达接收机的作用 6.3.3 噪声调幅干扰对信号检测的影响 6.4 噪声调频干扰6.4.1 噪声调频干扰的统计特性6.4.2 噪声调频干扰对雷达接收机的作用 6.4.3 噪声调频干扰对信号检测的影响 6.5 噪声调相干扰6.5.1 噪声调相干扰的统计特性6.5.2 影响噪声调相干扰信号效果的因素 6.6 脉冲干扰习题六参考文献第7章欺骗性干扰7.1 概述7.1.1 欺骗性干扰的作用7.1.2 欺骗性干扰的分类7.1.3 欺骗性干扰的效果度量7.2 对雷达距离信息的欺骗7.2.1 雷达对目标距离信息的检测和跟踪7.2.2 对脉冲雷达距离信息的欺骗7.2.3 对连续波调频测距雷达距离信息的欺骗 7.3 对雷达角度信息的欺骗7.3.1 雷达对目标角度信息的检测和跟踪7.3.2 对圆锥扫描角度跟踪系统的干扰7.3.3 对线性扫描角度跟踪系统的干扰7.3.4 对单脉冲角度跟踪系统的干扰7.4 对雷达速度信息的欺骗7.4.1 雷达对目标速度信息的检测和跟踪7.4.2 对测速跟踪系统的干扰7.5 对跟踪雷达AGC电路的干扰7.5.1 跟踪雷达AGC电路7.5.2 对AGC控制系统的干扰习题七参考文献第8章干扰机构成及干扰能量计算8.1 干扰机的基本组成和主要性能要求8.1.1 干扰机的基本组成8.1.2 干扰机的主要性能要求8.2 干扰机的有效干扰空间8.2.1 干扰方程8.2.2 干扰机的时间计算8.3 干扰机的收发隔离和效果监视8.3.1 收发隔离8.3.2 效果监视8.4 射频信号存储技术8.4.1 模拟储频技术(ARFM)8.4.2 数字储频技术(DRFM)8.5 载频移频技术8.5.1 由行波管移相放大器构成的载频移频电路 8.5.2 由固态移相器构成的载频移频电路习题八参考文献第9章对雷达的无源对抗技术9.1 箔条干扰9.1.1 箔条干扰的一般特性9.1.2 箔条的有效反射面积9.1.3 箔条的频率响应9.1.4 箔条干扰的极化特性9.1.5 箔条回波信号的频谱9.1.6 箔条的战术应用9.2 反射器9.2.1 角反射器9.2.2 龙伯透镜反射器9.3 假目标和雷达诱饵9.3.1 带有发动机的假目标9.3.2 火箭式雷达诱饵9.3.3 投掷式雷达诱饵9.3.4 拖曳式雷达诱饵9.4 隐身技术习题九参考文献《雷达对抗原理》(赵国庆著)目录该书系统介绍了雷达对抗的基本原理,系统的组成,应用的主要技术等。
雷达系统_信号处理
P(x)Q(x)dx 2
2
P(x) dx
Q(x) 2dx
且上式成立的充要条件为 Q(x) C P(X ) 其中, C 为常数（实或复）
有：
1
S N
0
4 2
S () 2 d H () 2 d
（各模块详见下图）
• 典型雷达信号处理原理框图（MTI和MTD部分）
• 典型雷达信号处理原理框图（求模，CFAR部分）
存储数据与数字基带信号的关系
以单目标回波信号为例
设脉冲重复周期为：T
基带采样电路，将模拟基带接收信号变为数字基带接收信号。 采样间隔为距离单元宽度=脉冲宽度。
3.MTI处理
• MTD也是慢时间域的处理：采样间隔为T，采样点数为N-K=L • MTD的处理算法：按距离单元进行相参积累
重画MTD处理前的存储数据：
k+1 k+2
以某距离单元为例：
n=k+1~N
为频率为 fd 的复正弦信号，其幅度为 cA ，相参积累算法
取权值：
w(n) e j 2 fd (n1)T e j 2 fd kT
本节主要介绍雷达信号检测与参数估计的基本实现方 法。
2.雷达信号处理的原理
• 雷达简化原理框图
r(n)
(某距离单元)
信号处理机对经基带采样后的数字基带接收信号进行处理。
• 典型雷达信号处理原理框图
雷达信号处理主要包括MTI、MTD、求模、CFAR等多个环节(以后 可看到,还包括脉冲压缩)，每个环节前（除求模外）均需要进行 1帧数据的乒乓存储。
其中 S() 为 s(t) 的傅立叶变换。
《电子对抗原理与技术》第4章 信号处理与电子侦察系统
