三相桥式晶闸管整流装置matlab仿真
三相桥式全控整流电路matlab仿真总结
三相桥式全控整流电路matlab仿真总结三相桥式全控整流电路是一种常用于工业领域的电力电子装置，它可实现对高压交流电进行整流，将其转化为直流电供给负载。
在本文中，我们将使用MATLAB 软件进行仿真分析，并一步一步解答相关问题。
【第一步：建立电路模型】首先，我们需要建立三相桥式全控整流电路的模型。
在MATLAB中，我们可以使用Simulink来进行电路建模。
打开Simulink界面，选择建立一个新的模型文件。
然后，选择信号源模块，设置输入电压的参数，例如频率、幅值等。
接下来，选择桥式全控整流电路模块，设置电路的参数，如电阻、电感、电容等。
最后，建立一个输出信号的示波器，以便观察电路中各节点的电压和电流波形。
【第二步：参数设置】在进行仿真前，我们需要设置电路的参数。
在三相桥式全控整流电路中，常见的参数有：输入电压的频率和幅值、电压和电流传感器的增益、电阻和电容的数值等。
根据实际需求，选择合适的数值进行设置。
【第三步：电路仿真】设置好电路的参数后，我们可以开始进行仿真分析了。
在Simulink界面，点击“运行”按钮，MATLAB将根据设置的参数自动进行仿真计算，得到电路中各节点的电压和电流波形。
同时，仿真过程中，Simulink还会显示实时的仿真结果，以便我们观察电路的动态特性。
【第四步：结果分析】得到仿真结果后，我们可以进行结果分析。
首先，观察电路中各节点的电压波形，了解电路的工作状态和稳定性。
然后，计算电路中的电流波形，分析电路的功率损耗和能效等指标。
最后，将仿真结果与实际应用需求进行对比，评估电路的性能和可靠性。
【第五步：参数优化】在分析结果的基础上，我们可以对电路的参数进行优化。
通过调节电路的电阻、电容等参数，以达到更好的性能指标。
在MATLAB中，我们可以使用优化算法进行参数优化，例如粒子群算法、遗传算法等。
经过优化后，再次进行仿真验证，评估优化效果。
综上所述，通过MATLAB软件进行仿真分析，可以快速、准确地评估三相桥式全控整流电路的性能指标。
三相桥式整流电路的matlab仿真
五邑大学电力电子技术课程设计报告题目：三相桥式整流电路的MATLAB仿真院系信息工程学院专业轨道交通自动化学号11071339学生姓名唐伟轩指导教师张建民一、题目的要求和意义利用MATLAB软件中的SIMULINK对三相桥式整流电路进行建模、仿真，设置参数，采集波形。
具体要求如下：输入三相电压源，线电压取380V，50Hz，内阻0.002欧姆。
利用六个晶闸管搭建三相桥式整流电路的模型。
当负载为纯电阻负载与阻感负载时，利用示波器查看仿真波形，并将Ud 、Id、UVT1波形记录下来。
并画出电路的移相特性曲线Ud=f(α)。
故障波形的采集：当触发角为30度时，将其中某一个晶闸管断开，查看电阻或阻感负载下的输出电压Ud 、UVT1的波形，记录下来，并分析故障现象。
整流电路是电力电子技术中最为重要，也是应用得最为广泛的电路，不仅应用于一般工业领域，也广泛应用于交通运输、电力系统、通信系统、能源系统及其他领域。
常用的三相整流电路有三相桥式不可控整流电路、三相桥式半控整流电路和三相桥式全控整流电路。
三相全控整流电路的整流负载容量较大,输出直流电压脉动较小,是目前应用最为广泛的整流电路。
Matlab提供的可视化仿真工具Simulink可直接建立电路仿真模型，随意改变仿真参数，并且立即可得到任意的仿真结果，直观性强。
利用matlab对三相桥式全控整流电路仿真，可以让我们进一步深入了解三相整流电路工作的每一个步骤，充分掌握三相整流电路，而对故障波形的采集与分析，锻炼我们解决电路出现问题时的能力，以使我们在实际工作中也能足够的理论知识去排除及解决各种电路故障，具有十分重要的意义。
二、方案的论证与设计三相桥式全控整流电路由一组共阴极的和一组共阳极接法的晶闸管串联而成。
其中阴极连在一起的三个晶闸管（VT1、VT3、VT5）称为共阴极组，阳极连在一起的三个晶闸管（VT4、VT6、VT2）称为共阳极组，如图1所示。
图1中a相电源的初相角是0，c相电源初相角是120度，b相电源的初相角是-120度。
基于Matlab_Simulink的三相桥式全控整流电路的建模与仿真
基于Matlab/Simulink的三相桥式全控整流电路的建模与仿真摘要本文在对三相桥式全控整流电路理论分析的基础上，建立了基于Simulink的三相桥式全控整流电路的仿真模型，并对其带电阻负载时的工作情况进行了仿真分析与研究。
通过仿真分析也验证了本文所建模型的正确性。
关键词Simulink建模仿真三相桥式全控整流对于三相对称电源系统而言，单相可控整流电路为不对称负载，可影响电源三相负载的平衡性和系统的对称性。
故在负载容量较大的场合，通常采用三相或多相整流电路。
三相或多相电源可控整流电路是三相电源系统的对称负载，输出整流电压的脉动小、控制响应快，因此被广泛应用于众多工业场合。
本文在Simulink仿真环境下，运用PowerSystemBlockset的各种元件模型建立三相桥式全控整流电路的仿真模型，并对其进行仿真研究。
一、三相桥式全控整流电路的工作原理三相桥式全控整流原理电路结构如图1所示。
三相桥式全控整流电路是应用最广泛的整流电路，完整的三相桥式整流电路由整流变压器、6个桥式连接的晶闸管、负载、触发器和同步环节组成（见图1-1）。
6个晶闸管以次相隔60度触发，将电源交流电整流为直流电。
三相桥式整流电路必须采用双脉冲触发或宽脉冲触发方式，以保证在每一瞬时都有两个晶闸管同时导通（上桥臂和下桥臂各一个）。
整流变压器采用三角形/星形联结是为了减少3的整倍次谐波电流对电源的影响。
元件的有序控制，即共阴极组中与a、b、c三相电源相接的三个晶闸管分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的三个晶闸管分别为VT、VT。
它们可构成电源系统对负载供电的6条整流回路，各整流回路的交流电源电压为两元件所在的相间的线电压。
图1-1 三相桥式全控整流原理电路二、基于Simulink三相桥式全控整流电路的建模三相桥式全控整流电路在Simulink环境下，运用PowerSystemBlockset的各种元件模型建立了三相桥式全控整流电路的仿真模型，仿真结构如图2-1所示：图2-1 三相桥式全控整流电路的仿真模型在模型的整流变压器和整流桥之间接入一个三相电压-电流测量单元V-I是为了观测方便。
MATLAB仿真三相桥式整流电路(详细完美)
目录摘要- 1 -Abstract- 2 -第一章引言- 3 -1.1 设计背景- 3 -1.2 设计任务- 3 -第二章方案选择论证- 5 -2.1方案分析- 5 -2.2方案选择- 5 -第三章电路设计- 6 -3.1 主电路原理分析- 6 -第四章仿真分析- 7 -4.1 建立仿真模型- 7 -4.2仿真参数的设置- 8 -4.3 仿真结果及波形分析- 9 -第五章设计总结- 22 -致谢- 23 -参考文献- 23 -摘要目前，各类电力电子变换器的输入整流电路输入功率级一般采用不可控整流或相控整流电路。
这类整流电路结构简单，控制技术成熟，但交流侧输入功率因数低，并向电网注入大量的谐波电流。
据估计，在发达国家有60%的电能经过变换后才使用，而这个数字在本世纪初达到95%。
电力电子技术在电力系统中有着非常广泛的应用。
据估计，发达国家在用户最终使用的电能中，有60%以上的电能至少经过一次以上电力电子变流装置的处理。
电力系统在通向现代化的进程中，电力电子技术是关键技术之一。
可以毫不夸张地说，如果离开电力电子技术，电力系统的现代化就是不可想象的。
随着社会生产和科学技术的发展，整流电路在自动控制系统、测量系统和发电机励磁系统等领域的应用日益广泛。
Matlab提供的可视化仿真工具Simulink 可直接建立电路仿真模型，随意改变仿真参数，并且立即可得到任意的仿真结果，直观性强，进一步省去了编程的步骤。
本文利用Simulink对三相桥式全控整流电路进行建模，对不同控制角、桥故障情况下进行了仿真分析，既进一步加深了三相桥式全控整流电路的理论，同时也为现代电力电子实验教学奠定良好的实验基础。
此次课程设计要求设计晶闸管三相桥式可控整流电路，与三相半波整流电路相比，三相桥式整流电路的电源利用率更高，应用更为广泛。
关键词：电力电子晶闸管simulink 三相桥式整流电路AbstractAt present, all kinds of power electronic converter input rectifier circuit input power level generally use the uncontrolled rectifier or phase controlled rectifier circuit. This kind of rectifier circuit is simple in structure, control technology is mature, but the AC input power factor is low, and the harmonic currents injected a lot to the power grid. According to estimates, in developed countries 60% of the electric energy transformed before use, and this figure reached 95% at the beginning of the century.Power electronic technology has been widely used in electric power system. According to estimates, the developed countries in the end users to use electricity, with more than 60% of the electricity at least after more than once in power electronic converter device. Power system in the modernization process, the power electronic technology is one of the key technologies. It is no exaggeration to say that, if you leave the power electronic technology, power system modernization is unthinkable.With the development of social production and scientific technology, application of rectifier circuit in the field of automatic control system, the measuring system and the generator excitation system is more and more widely. Matlab provides a visual simulation tool Simulink can directly establish circuit simulation model, changing the simulation parameters, and can immediately get the simulation results of arbitrary, intuitive, further saves the programming steps. In this paper, Simulink is used to model the three-phase full-bridge controlled rectifier circuit, the different control angle, bridge fault conditions are simulated and analyzed, which deepens the three-phase full-bridge controlled rectifier circuit theory, it also examines the foundations for modern power electronic experimental teaching lay a good solid.The curriculum design for the design of thyristor three-phase bridge controlled rectifier circuit, compared with three phase half wave rectifier circuit, the power of three-phase bridge rectifier circuit utilization rate higher, more extensive application.Key words: electronic power thyristor Simulink three-phase bridge rectifier circuit第一章引言1.1 设计背景在电力、冶金、交通运输、矿业等行业，电力电子器件通常被用于电机变频调速、大功率设备驱动的关键流程之中，由于电力电子器件故障往往是致命性的、不可恢复的，常导致设备的损毁、生产的中断，造成重大经济损失。
三相桥式全控整流电路的Matlab仿真及其故障分析资料讲解
三相桥式全控整流电路的M a t l a b仿真及其故障分析三相桥式全控整流电路的MATLAB仿真及其故障分析摘要：设计一种以三相桥式全控整流电路的MATLAB仿真及其故障分析。
以三相桥式全控整流电路为分析对象，利用Matlab/Simulink环境下的SimPowerSystems仿真采集功率器件在开路时的各种波形，根据输出波形分析整流器件发生故障的种类，判断故障发生类型，确定发生故障的晶闸管，实现进一步故障诊断。
运用matlab中的电气系统库可以快速完成对三相整流电路故障仿真，通过分析可以对故障类型给予初步判断，对电力电子设备的开发、运用以及维修有极大的现实意义。
关键词：Matlab；三相整流桥；电力电子故障Matlab Simulation and Trouble Analysis of the Three-Phase Full-Bridge Controlled RectifierZhang lu-xiaCollege of Physics& Electronic Information Electrical Engineering &Automation No: 060544076Tutor: Wu yanAbstract: the article introduces a design of Matlab Simulation and Trouble Analysis of the Three-Phase Full-Bridge Controlled Rectifier. using the three-phase full-bridge controlled rectifier circuit for analysis, the output waveform in each kind of fault can be simulated through the circuit with the SimPower Systems under the Matlab/Simulink surroundings, for sure the SCR of having troubles in order to fulfill further trouble diagnoses. it can finish Matlab Simulation ahout electrical system1quickly and fulfill further trouble diagnoses. it will play an important role in the field of electric power & electron on equipment exploration and maintenance..key words: Matlab; three-phase rectifier bridge; power electronics trouble目录1 引言 (3)2 三相全控整流电路 (4)2.1 整流器件 (4)2.2 整流原理 (4)2.2.1 触发脉冲 (5)2.2.2 带电阻负载时的工作情况 (6)2.2.3 带阻感负载时的工作情况 (8)3 三相桥式全控整流电路仿真建模 (10)3.1 仿真模块 (10)3.1.1 交流电压源模块 (10)3.1.2 选择开关 (10)3.1.3 晶闸管的仿真模型 (11)3.1.4 同步6脉冲触发器的仿真模型 (12)3.1.5 常数模块参数的设置 (13)3.1.6 通用桥设置 (13)3.1.7 显示模块 (14)3.2 三相全控整流电路的matlab仿真 (14)3.2.1 带电阻负载的仿真 (14)3.2.2 阻感负载的仿真 (16)4 故障分析 (17)5 结束语 (18)1 引言在电力、冶金、交通运输、矿业等行业，电力电子器件通常被用于电机变频调速、大功率设备驱动的关键流程之中，由于电力电子器件故障往往是致命性的、不可恢复的，常导致设备的损毁、生产的中断，造成重大经济损失。
《MATLAB工程应用》---三相桥式全控整流电路仿真

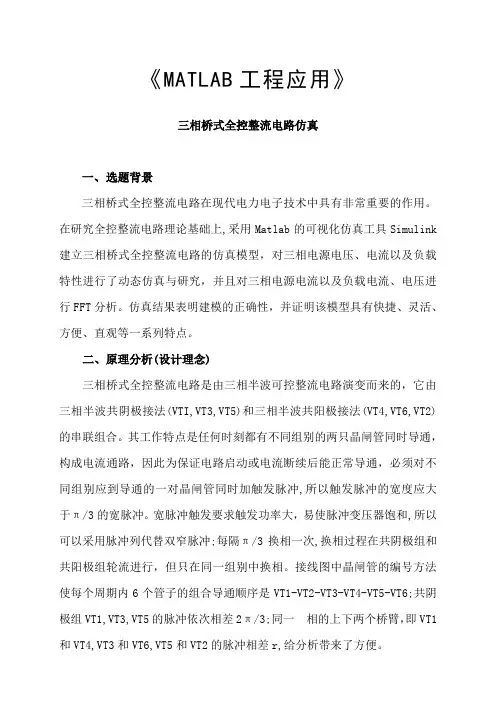

《MATLAB工程应用》三相桥式全控整流电路仿真一、选题背景三相桥式全控整流电路在现代电力电子技术中具有非常重要的作用。
在研究全控整流电路理论基础上,采用Matlab的可视化仿真工具Simulink 建立三相桥式全控整流电路的仿真模型，对三相电源电压、电流以及负载特性进行了动态仿真与研究，并且对三相电源电流以及负载电流、电压进行FFT分析。
仿真结果表明建模的正确性，并证明该模型具有快捷、灵活、方便、直观等一系列特点。
二、原理分析(设计理念)三相桥式全控整流电路是由三相半波可控整流电路演变而来的，它由三相半波共阴极接法(VTI,VT3,VT5)和三相半波共阳极接法(VT4,VT6,VT2)的串联组合。
其工作特点是任何时刻都有不同组别的两只晶闸管同时导通，构成电流通路，因此为保证电路启动或电流断续后能正常导通，必须对不同组别应到导通的一对晶闸管同时加触发脉冲,所以触发脉冲的宽度应大于π/3的宽脉冲。
宽脉冲触发要求触发功率大，易使脉冲变压器饱和,所以可以采用脉冲列代替双窄脉冲;每隔π/3换相一次,换相过程在共阴极组和共阳极组轮流进行，但只在同一组别中换相。
接线图中晶闸管的编号方法使每个周期内6个管子的组合导通顺序是VT1-VT2-VT3-VT4-VT5-VT6;共阴极组VT1,VT3,VT5的脉冲依次相差2π/3;同一相的上下两个桥臂，即VT1和VT4,VT3和VT6,VT5和VT2的脉冲相差r,给分析带来了方便。
三、过程论述：3.1主电路原理分析：利用simpowersystems建立三相全控整流桥的仿真模型。
输入为三相交流电压源，线电压为380v,50Hz内阻为0.001Ω。
用“Univesal Brdge”模块实现三相晶闸管桥式电路。
在Simpowerysem xra Lbrary/Control Blocks 中的“Synchronized 6-Pulse Generaor”模块可以直接用以产生三相桥式全控电路的六路触发脉冲，该模块的“alpha deg"口输入触发角，其余三个输入为三个线电压，在对话框中将其频率设为50Hz。
晶闸管三相全控桥式整流仿真实验报告
运动控制仿真实验报告——晶闸管三相全控桥式整流仿真实验——实用Buck 变换仿真实验晶闸管三相全控桥式整流仿真实验（大电感负载）原理电路R2晶闸管三相可控整流仿真实验2原理电路框图输入三相交流电，额定电压380 伏（相电压220 伏），额定频率50Hz，星型联接。
输入变压器可省略。
为便于理解电路原理，要求用 6 只晶闸管搭建全控桥。
实验内容1、根据原理框图构建Matlab 仿真模型。
所需元件参考下表：仿真元件库：Simulink Library Browser示波器Simulink/sink/Scope要观察到整个仿真时间段的结果波形必须取消对输出数据的5000 点限制。
要观察波形的FFT 结果时，使能保存数据到工作站。
仿真结束后即可点击仿真模型左上方powergui 打开FFT 窗口，设定相关参数：开始时间、分析波形的周期数、基波频率、最大频率等后，点Display 即可看到结果。
交流电源SimPowerSystems/Electrical Sources/AC Voltage Source设定频率、幅值、相角，相位依次滞后120 度。
晶闸管SimPowerSystems/Power Electronics/Thyristor6 脉冲触发器SimPowerSystems/Extra Library/Control Blocks/Synchronized 6-Pulse Generator设定为50Hz，双脉冲利用电压检测构造线电压输入。
Block 端输入常数0.输出通过信号分离器分为 6 路信号加到晶闸管门极，分离器输出脉冲自动会按顺序从1 到 6排列，注意按号分配给主电路对应晶闸管。
电阻、电容、电感SimPowerSystems/Elements/Series RLC Branch设定参数负载切换开关SimPowerSystems/Elements/Breaker设定动作时间信号合成、分离Simulink/Signal Routing/Demux,Mux电流傅立叶分解SimPowerSystems/Extra Library/Discrete Measurements/Discrete Fourier设定输出为50Hz，基波有效值SimPowerSystems/Extra Library/Discrete Measurements/Discrete RMS value 设定为50Hz位移功率因数计算Simulink/User-Difined Functions/Fcn将度转换为弧度后计算余弦常数Simulink/Sources/Constant增益Simulink/Math Operations/Gain乘除运算Simulink/Math/Divide显示Simulink/sinks/Display电压检测SimPowerSystems/Measurements/Voltage Measurement电流检测SimPowerSystems/Measurements/Current Measurement2、带阻感负载，电感0.1H, 设定触发角为30 度：起动时基本负载20 欧，0.3 秒后并联一个2 欧姆电阻。
MATLAB仿真三相桥式整流电路详细完美
目录摘要 (2)Abstract (3)第一章引言 (4)1.1 设计背景 (4)1.2 设计任务 (4)第二章方案选择论证 (6)2.1方案分析 (6)2.2方案选择 (6)第三章电路设计 (7)3.1 主电路原理分析 (7)第四章仿真分析 (9)4.1 建立仿真模型 (9)4.2仿真参数的设置 (10)4.3 仿真结果及波形分析 (11)第五章设计总结 (26)致 (27)参考文献 (28)摘要目前，各类电力电子变换器的输入整流电路输入功率级一般采用不可控整流或相控整流电路。
这类整流电路结构简单，控制技术成熟，但交流侧输入功率因数低，并向电网注入大量的谐波电流。
据估计，在发达国家有60%的电能经过变换后才使用，而这个数字在本世纪初达到95%。
电力电子技术在电力系统中有着非常广泛的应用。
据估计，发达国家在用户最终使用的电能中，有60%以上的电能至少经过一次以上电力电子变流装置的处理。
电力系统在通向现代化的进程中，电力电子技术是关键技术之一。
可以毫不夸地说，如果离开电力电子技术，电力系统的现代化就是不可想象的。
随着社会生产和科学技术的发展，整流电路在自动控制系统、测量系统和发电机励磁系统等领域的应用日益广泛。
Matlab提供的可视化仿真工具Simulink 可直接建立电路仿真模型，随意改变仿真参数，并且立即可得到任意的仿真结果，直观性强，进一步省去了编程的步骤。
本文利用Simulink对三相桥式全控整流电路进行建模，对不同控制角、桥故障情况下进行了仿真分析，既进一步加深了三相桥式全控整流电路的理论，同时也为现代电力电子实验教学奠定良好的实验基础。
此次课程设计要求设计晶闸管三相桥式可控整流电路，与三相半波整流电路相比，三相桥式整流电路的电源利用率更高，应用更为广泛。
关键词：电力电子晶闸管simulink 三相桥式整流电路AbstractAt present, all kinds of power electronic converter input rectifier circuit input power level generally use the uncontrolled rectifier or phase controlled rectifier circuit. This kind of rectifier circuit is simple in structure, control technology is mature, but the AC input power factor is low, and the harmonic currents injected a lot to the power grid. According to estimates, in developed countries 60% of the electric energy transformed before use, and this figure reached 95% at the beginning of the century.Power electronic technology has been widely used in electric power system. According to estimates, the developed countries in the end users to use electricity, with more than 60% of the electricity at least after more than once in power electronic converter device. Power system in the modernization process, the power electronic technology is one of the key technologies. It is no exaggeration to say that, if you leave the power electronic technology, power system modernization isunthinkable.With the development of social production and scientific technology, application of rectifier circuit in the field of automatic control system, the measuring system and the generator excitation system is more and more widely. Matlab provides a visual simulation tool Simulink can directly establish circuit simulation model, changing the simulation parameters, and can immediately get the simulation results of arbitrary, intuitive, further saves the programming steps. In this paper, Simulink is used to model the three-phase full-bridge controlled rectifier circuit, the different control angle, bridge fault conditions are simulated and analyzed, which deepens the three-phase full-bridge controlled rectifier circuit theory, it also examines the foundations for modern power electronic experimental teaching lay a good solid.The curriculum design for the design of thyristor three-phase bridge controlled rectifier circuit, compared with three phase half wave rectifier circuit, the power of three-phase bridge rectifier circuit utilization rate higher, more extensive application.Key words: electronic power thyristor Simulink three-phase bridge rectifier circuit第一章引言1.1 设计背景在电力、冶金、交通运输、矿业等行业，电力电子器件通常被用于电机变频调速、大功率设备驱动的关键流程之中，由于电力电子器件故障往往是致命性的、不可恢复的，常导致设备的损毁、生产的中断，造成重大经济损失。
基于MATLAB的三相桥式可控整流
西南科技大学专业方向设计报告课程名称：自动化专业方向设计-电气工程综合设计设计名称：基于MATLAB的晶闸管三相桥式整流器的仿真*名：**学号: ********班级：自动0801指导教师：**起止日期：11年11.7-12.01 西南科技大学信息工程学院制方向设计任务书学生班级：自动0801 学生姓名：刘进学号：20085023 设计名称：基于MATLAB的晶闸管三相桥式整流器的仿真起止日期：11年11.5-12.01 指导教师：李丽方向设计学生日志基于MATLAB的晶闸管三相桥式整流器的仿真一、摘要（150-250字）三相桥式全控整流电路在现代电力电子技术中具有非常重要的作用。
这里在研究全控整流电路理论基础上，采用Matlab的可视化仿真工具Simulink建立三相桥式全控整流电路的仿真模型，对输出电压、控制角、故障现象以及负载特性等进行了动态仿真与研究。
仿真结果表明建模的正确性，并证明了该模型具有快捷、灵活、方便、直观等一系列特点。
从而为电力电子教学及实验提供了一种较好的辅助工具。
二、设计目的和意义通过Matlab的可视化仿真工具Simulink建立三相桥式全控整流电路的仿真模型，进行仿真，可以让我们熟悉MATLAB应用技术在电气工程与自动化中得应用，熟悉运用MATLAB 及Simulink程序，熟悉三相桥式全控整流电路，通过分析输出波形，可以让我们知道在真实情况下三相桥式全控整流电路的各个器件的运行情况。
三、设计原理三相桥是可控整流电路原理：习惯将其中阴极连接在一起的3个晶闸管（VT1、VT3、 VT5）称为共阴极组；阳极连接在一起的3个晶闸管（VT4、VT6、VT2）称为共阳极组。
此外，习惯上希望晶闸管按从1至6的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与a、b、c三相电源相接的3个晶闸管分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的3个晶闸管分别为VT4、VT6、VT2。
《MATLAB工程应用》---三相桥式全控整流电路仿真一
《MATLAB工程应用》三相桥式全控整流电路仿真一、选题背景三相桥式整流电路由6个二极管（3个共阳极和3个共阴极）组成，共阴极组在正半周期导电，共阳极组在负半周期导电，正负半周期都有电流流过变压器，因此变压器使用率提高。
三相整流桥式电路有输出电压高且脉动小，网侧功率因数高以及动态响应快的优点是应用最为广泛的整流电路，如图1示，是其原理图它是由两组三相半波整流电路串联而成的，一组为共阴极接线，另--组为共即极接线，三相桥式全控整流电路的特点：（1）2管同时通形成供电回路，其中共阴极组和共阳极组各1，且不能为同1相器件。
（2）对触发脉冲的要求：按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差60°。
二、原理分析(设计理念)先看时间段1：此时间段A相电位最高，B相电位最低，因此跨接在A相B相间的二极管D1、D4导电。
电流从A相流出，经D1，负载电阻，D4，回到B相，见图14-1-3中红色箭头指示的路径。
此段时间内其他四个二极管均承受反向电压而截止，因D4导通，B相电压最低，且加到D2、D6的阳极，故D2、D6截止；，因D1导通，A 相电压最高，且加到D3、D5的阴极，故D3、D5截止。
其余各段情况如下：时间段2：此时间段A相电位最高，C相电位最低，因此跨接在A相C相间的二极管D1、D6导电。
时间段3：此时间段B相电位最高，C相电位最低，因此跨接在A相C相间的二极管D3、D6导电。
时间段4：此时间段B相电位最高，A相电位最低，因此跨接在B相A相间的二极管D3、D2导电。
时间段5：此时间段C相电位最高，A相电位最低，因此跨接在C相A相间的二极管D5、D2导电。
时间段6：此时间段C相电位最高，B相电位最低，因此跨接在C相B相间的二极管D5、D5导电。
时间段7：此时间段又变成A相电位最高，B相电位最低，因此跨接在A相B相间的二极管D1、D4导电。
电路状态不断重复三、过程论述根据三相桥式全控整流电路的原理可以利用Simulink内的模块建立仿真模型如下图所示,设置三个交流电压源Va,Vb,Vc 相位角依次相差120°,得到整流桥的三相电源。
采用MatlabSimulink对三相桥式全控整流电路的仿真和故障分析
2 建模及仿真据三相桥式全控整流电路的原理可以利用Simulink内的模块建立仿真模型如图2所示，设置三个交流电压源Va，Vb，Vc相位角依次相差120°，得到整流桥的三相电源。
用6个Thyristor构成整流桥，实现交流电压到直流电压的转换。
6个pulse generator产生整流桥的触发脉冲，且从上到下分别给1～6号晶闸管触发脉冲。
2．2 参数设置及仿真三相电源的相位互差120°，交流峰值电压为l00 V，频率为60 Hz。
晶闸管的参数为：Rn=O．001 Ω，Lon=0．000 1 H，Vf=0 V，Rs=50 Ω，Cs=250×10-9。
负载电阻性设R=45 Ω，电感性负载设L=1 H。
脉冲发生器脉冲宽度设置为脉宽的50 ％，脉冲高度为5 V，脉冲周期为0．016 7 s，脉冲移相角随着控制角的变化对“相位角延迟”进行设置。
(1)根据三相桥式全控整流电路的原理图，对不同的触发角α会影响输出电压进行仿真，负为阻感特性。
从以上仿真波形图可知改变不同的控制角，输出电压在发生不同的变化。
(2)由于高压强电流的情况，整流电路晶闸管很容易出现故障。
假设以下情况对故障现象进行仿真分析，当α=30°，负载为阻感性时，仿真分析故障产生的波形情况。
只有一个晶闸管故障波形如图6所示。
同一相的两个晶闸管故障波形如图7所示。
不同桥且不同相的两个晶闸管发生故障时的仿真波形如图8所示。
从以上故障仿真波形图来看，不同的晶闸管出现故障时，产生的波形图是不一样的，所以，通过动态仿真能有效知道整流电路出现故意时候的工作情况，同时也加深对三相全控整流电路的理解和运用。
MATLAB仿真三相桥式整流电路(详细完美)解读
目录摘要....................................................................................... - 2 - Abstract .................................................................................. - 3 - 第一章引言 .......................................................................... - 4 - 1.1 设计背景....................................................................... - 4 - 1.2 设计任务....................................................................... - 4 - 第二章方案选择论证 .......................................................... - 6 - 2.1方案分析........................................................................ - 6 - 2.2方案选择........................................................................ - 6 - 第三章电路设计 ................................................................ - 7 - 3.1 主电路原理分析............................................................ - 7 - 第四章仿真分析 ................................................................ - 9 - 4.1 建立仿真模型 ............................................................... - 9 - 4.2仿真参数的设置 .......................................................... - 10 - 4.3 仿真结果及波形分析................................................... - 11 - 第五章设计总结 ................................................................ - 26 - 致谢................................................................................. - 27 - 参考文献............................................................................... - 28 -摘要目前，各类电力电子变换器的输入整流电路输入功率级一般采用不可控整流或相控整流电路。
三相全控桥Matlab仿真
———————————————————————————————— 作者:
———————————————————————————————— 日期：
三相相桥１．１电路结构与工作原理
（1)电路结构
图4－1三相相桥式全控整流电路阻性负载电路图
其工作特点是任何时刻都有不同组别的两只晶闸管同时导通,构成电流通路，为保证电路启动或电流断续后能正常导通，必须对不同组别应到导通的脉冲的一对晶闸管同时加触发脉冲,所以触发脉冲的宽度应大于60度的宽脉冲，每隔60度换相一次，换相过程在共阴极组和共阳极组轮流进行，但只在一组别中换相,共阴极Ｔ１,Ｔ３，T５的脉冲一次相差１20度；同一组的上下两个桥臂的脉冲相差1８0度,当触发角是0度时，输出的电压一周期内的波形是6个线电压的包络线，所以输出脉动直流电压频率是电源频率的６倍,故该电路又称为6脉动整流电路。
4.1.2建模仿真
在Maｔlab新建一个Ｍodel，命名为ｚuxinｇｆｕｚａi，同时模型建立如下图所示:
在此电路中,输入电压的电压设置为22０Ｖ,频率设置为5０Hz，电阻阻值设置为1０欧姆,电感设为0,触发角分别设置为30°,60°,90°，12０°,150°进行分析理论。
图４－２阻性负载的电路建模图
如图4-1所示为典型三相桥式全控整流电路，共用了六个晶闸管,三只晶闸管接成共阳极，三只晶闸管接成共阴极,每一只晶闸管是一个桥臂,桥式整流电路的工作方式特点是整流元件必须成对以构成回路，负载为电阻性。
(２)工作原理
晶闸管按从1至6的顺序导通,为此将晶闸管按图示的顺序编号，即共阴极中与ａ,ｂ，c三相电源相接的３个晶闸管分别为VT1,VT３，VＴ5，共阳极组中与ａ,ｂ,c三相电源相接的3个晶闸管分别为VT4，VT6,ＶＴ2。编号如图1-1所示,晶闸管的导通顺序为VT1-VT２-VT3-VT4－VT5-VT６。
三相全控桥Matlab仿真-推荐下载
图 4-4 脉冲信号发生器参数设置 2、负载上的参数设置
（2）波形仿真
图 4-5 负载参数设置
