电视机开关电源检修注意事项
彩色电视机开关电源常见故障的分析与检修
ＯＣＣＵＰＡＴＩＯＮ2012 1096案例C ASES彩色电视机开关电源常见故障的分析与检修吴乐明摘 要：电源电路为彩色电视机各个组成部分提供所需的工作电压，是电视机正常工作的前提。
一旦电源电路发生故障，电视机将处于“三无”状态（无伴音、无光栅、无图像）。
彩色电视机的电源采用的是开关稳压电源，具有工作效率高、稳压性能好、调整范围宽等优点，还可以实现遥控开、关机，但电路复杂，故障率高，是电视机检修的重点部位。
本文以ＴＣＬ２１１６型彩色电视机为例对其电源电路进行分析，并根据经验对出现的常见故障检修进行总结。
关键词：彩色电视机 电源电路 分析 故障检修开关式稳压电源，是一个将交流转换为直流，将直流又转换为交流，再将交流转换为稳定直流电的电源转换电路。
它是通过改变电路中控制元件的导通时间来调整电压大小随负载变化，且无论输入电压和电源负载发生何种变化，它都能使输出电压保持在一个非常稳定的工作状态，是一种新型直流稳压电源。
一、开关稳压电源的基本工作原理开关稳压电源主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成。
开关电源的主要作用是把220V的交流电转变为行输出电路所需的100V以上的直流电压、遥控系统所需的+5V的直流电压和其他系统的工作电源（如伴音系统、场输出系统等），但其他系统的工作电源也可由行输出变压器脉冲整流电源提供。
开关电源电路组成方框图如图1所示。
图1 开关电源电路组成方框图二、开关稳压电源电路分析以TCL2116型彩电为例，其开关稳压电源电路采用自激式开关电源。
采用开关管集电极电流流过开关变压器的初级绕组产生自感电动势，在反馈绕组⑤～⑥间产生互感电动势加至开关调整管的基极，使开关调整管自激振荡，经开关变压器耦合，在变压器二次绕组中分别输出几组直流电压，供给行扫描及伴音功放电路。
主要电路分析如下。
1.整流滤波电路交流输入电路的整流滤波电路由整流桥V D 801～ VD804、C804～C805、限流电阻R801及滤波电容C806等组成。
汇佳彩电的开关电源电路的故障维修
电源电路原理与故障维修
1.2 开关电源电压输出异常的故障维修 1．检修流程
电源电路原理与故障维修
2．常见故障分析与检修 【实例1】B1端输出电压低
故障分析：机内有叫声，说明开关电源振荡电路已启动工 作，此故障可能是开关电源中稳压控制电路元件不良而失控。
检修步骤： （1）用万用表测量VT432的c-e极间阻值为0，说明VT432击 穿。 （2）焊下已损坏的VT432，在C561两端接一只60W/220V灯 泡。 （3）通电，灯泡始终发光较强；按遥控关机键，串联的灯泡 能够熄灭，说明N501、VT511基本正常，故障部位在误差取样 放大电路。 （4）测量VT533的发射极电压为3V左右，低于正常值6.3V。 （5）怀疑VT533、VD561损坏，用万用表测量之，发现VD561 漏电。 （6）更换VD561，故障排除。
彩色电视机原理及维修技术
电源电路原理与故障维修
汇佳彩电的开关电源电路的故障维修
1.1 开关电源无电压输出的故障维修 1．检修流程
电源电路原理与故障维修
2．常见故障分析与检修 【实例1】指示灯不亮，“三无”
故障现象：无光栅、无图像、无伴音，开机即烧断保险丝。 故障分析：一种可能是电源电路本身短路，另一种可能是电 源电路的负载短路。 检修步骤： （1）测量B1端对地电阻为50Ω左右，正常，说明电源电路的 负载未短路，显然电源电路本身有短路故障。 （2）测量电源插头两端电阻无穷大，说明交流滤波器正常 （3）将消磁线圈插头拔掉，测量电源插头两端阻值较小，说 明整流滤波电路中元件有击穿短路或漏电现象。 （4）测量VD503～VD506、C507，发现VD504正、反向电阻均 为0，说明VD504击穿短路了。
彩色电视机原理及维修技术
彩电开关电源检修
彩电开关电源故障的检修
开关型稳压 电源由于功耗 小 、效率高 、温升 低 、稳压范围宽 、重量轻等优点而被广 泛用于彩色电视机 ,但电路复杂导致 分析 、维修困难 ,使该部分故障几乎占 彩电 故 障 的 60 %～ 70 % , 为 了 能 准 确 、快速地检修故障 ,了解故障特点 、掌握检修方法 是必要的 。
气流影响产生的升力不可忽略 由于实验是在有空气的机舱中做的 ,因此相对 于进动轴来说 ,进动过程中陀螺外侧面逆着气流方 向 ,内侧面则顺着气流方向 ;由于粘滞作用 ,外侧面 的气流相对速度 V 1 较小 、内侧面的气流相对速度 V 2 较快 (图 2) ; 由流体力学伯努力方程 ,速度小的 地方压强大 、速度大的地方压强小 ,相对于进动轴而 言 ,外侧面的气流压强 p 将大于内侧面 ,这个力也 有一个向上的分力作用于陀螺 ,与科氏力一起对抗 使陀螺倾斜的重力矩 。而这种侧压力在重力消失时 仍然存在 ,从而促使其上升 ,如果陀螺绝对正立旋 转 ,就不会有这种力了 。 任何物理现象都有其深刻的力学原因 ,只要认 真分析就不难找到答案 。
科氏力与重力的失衡是主要原因 实验陀螺是对称性精度不高的普通玩具陀螺 , 所以旋转时即使看起来是正立的 ,也无明显进动现 象 。但由于总存在质心对自转轴一定程度的偏离 , 因此对支点的重力矩不为零 ,陀螺在这一外力矩作 用下必然发生进动 ,以使其不向下倾倒 。使用家用 洗衣机等一些转动机械时 ,通常能感到很强的振动 , 特别是在转速较低的情况下 ,这就是转子对称性不 高造成的 。
图1
图2
由陀螺力学可知 ,旋转陀螺不倒是因为进动产 生的科氏力矩与重力矩相互平衡 ,科氏力矩的一个 竖直向上分力刚好与重力抵消 (图 1 中的偏转有些 夸张) ,因此在旋转陀螺突然失重时 ,由于角动量守 恒 ,陀螺的自转和进动并不会因此改变 ,即科氏力矩 仍然存在 ,正是其向上升力促使陀螺飞了起来 。
液晶彩色电视机开关电源故障的检修技巧案例分析
液晶彩色电视机开关电源故障的检修技巧案例分析液晶彩色电视机开关电源电路与CRT彩色电视机的基本原理十分相似。
故对它们常见故障的检修方法也有很多相同之处。
液晶彩色电视机开关电源电路较常见的5种故障检修思路与方法简述如下。
1．熔断丝熔断对于熔断丝熔断故障，通常主要检查主电源整流滤波电路中的滤波电容器、整流桥各个二极管等部件。
当然，抗干扰电路有故障时，也会引起熔断丝熔断且发黑。
必须注意的是由开关管击穿引起的熔断丝熔断通常还伴随着过流检测电阻器与电源控制集成电路的同时损坏。
负温度系数热敏电阻器也较容易与熔断丝一起烧坏，检修时也应注意对它们的检查。
2．无电压输出，但熔断丝未熔断出现无电压输出，但熔断丝未熔断故障，说明开关电源电路没有工作，或者工作以后又进入了保护状态。
检修时，先测量电源控制集成电路启动引出脚是否有启动电压。
(1)若无启动电压或启动电压太低，则检查启动电阻器与该引脚外接的元器件是否有漏电现象存在。
(2)若有启动电压，再测量电源控制集成电路的输出端在开机瞬间是否有高、低跳变的电平信号。
·若无跳变，说明电源控制集成电路本身或其外围振荡电路元器件或保护电路有故障，可以先采用代换电源控铡集成电路，后检查外围元器件的方法查找故障。
·若有跳变，一般多为开关管本身不良或损坏，应重点对其进行检查。
3．输出端的电压过低引起开关电源输出端的输出电压过低故障的原因，除了稳压控制电路异常外，通常还有以下3个方面的原因：(1)开关管性能下降。
这种情况会导致开关管不能正常导通，使电源的内电阻值变大，带负载的能力变差。
(2)输出端整流二极管、滤波电容器失效。
这种情况可以通过代换的方法来判断它们是否损坏。
(3)开关电源的负载有短路故障。
尤其是DC/DC转换器短路或性能不良。
对此，可以采用断开开关电源电路全部负载的方法，来区别是开关电源电路不良还是负载电路的故障。
当断开负载电路后，输出端的电压恢复正常，则就说明是负载过重；若仍不能恢复正常，说明开关电源电路有故障。
三大液晶彩电开关电源检修方法
三大液晶彩电开关电源检修方法1、检查安全用电：首先要检查电路安全用电，查看是否有断路器把电源线分开，上电前要调整好总断路器，安全阀要开启，主机开关应处于断开状态，并要注意电源线电阻不可太大，否则可能对电路产生危险，按照规范进行接线保护，减少电源线自热危害。
2、电压检查：在检查液晶彩电开关电源电压之前，要检查安全用电设备是否操作正常，确保安全用电符合规定值，绝缘抽检电阻值不可过小，避免断开过大的电流，检查电压时要把表示对应相应的正负边各接一只接地的线，用示波器测量电压值，接受值应小于最大值；3、改善能源利用：节能是一项重要的技术要求，使用能耗尽可能小的液晶彩电开关电源方式，发电机和电动机机械润滑系统应按照规定定期检查，低转速会减少能量损耗，保证电路有良好的气路良好，可节约能耗，保证液晶彩电开关电源正常运行；4、定期清理维护：为了保障液晶彩电开关电源的安全稳定，应定期清理里面的灰尘、污垢和水滴，检查电路和设备的散热装置是否完好，完善空气流通状态，液晶彩电开关电源是否正常，以防止它出现故障；5、开关检查：开关的灵活度和松紧度要检查，检查触点的接触状态，触头干净，弹簧耐磨性要检查，弹簧的线径和弹力可以用力检查，特别要看档位杆及轴是否由磨损毁坏，并应选用符合要求的液晶彩电开关电源进行更换；6、定期检查：定期检查液晶彩电开关电源的安全因素，检查电路是否处于断开状态，保证电气绝缘，把检查内容记录下来，以便以后查阅，做到规律保养，确保用电安全，加强安全文化建设，促进科学发展。
综上所述，完成三大液晶彩电开关电源的检修任务，需要对液晶彩电开关电源的安全用电、电压检查、能源利用、内部清理、开关检查和定期检查等进行规范化操作，以确保液晶彩电开关电源的安全使用，在技术人员的指导下进行维护和保养，才能真正实现节能效果，发挥液晶彩电开关电源的最大性能。

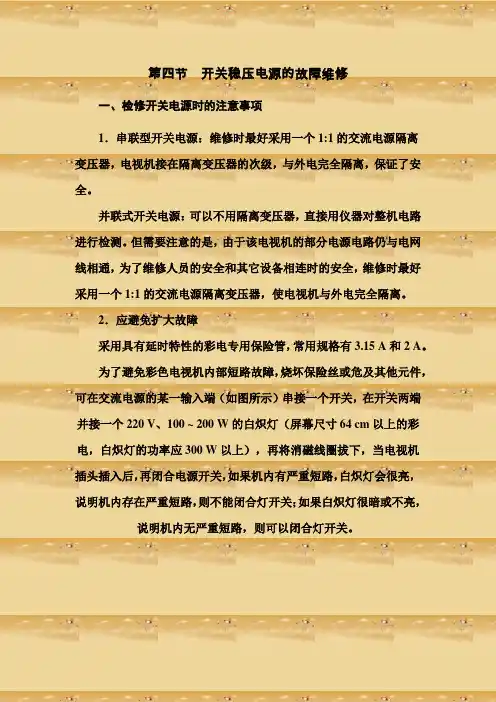

一、检修开关电源时的注意事项
第四节开关稳压电源的故障维修
一、检修开关电源时的注意事项
1．串联型开关电源：维修时最好采用一个1:1的交流电源隔离
变压器，电视机接在隔离变压器的次级，与外电完全隔离，保证了安全。
并联式开关电源：可以不用隔离变压器，直接用仪器对整机电路进行检测。
但需要注意的是，由于该电视机的部分电源电路仍与电网线相通，为了维修人员的安全和其它设备相连时的安全，维修时最好采用一个1:1的交流电源隔离变压器，使电视机与外电完全隔离。
2．应避免扩大故障
采用具有延时特性的彩电专用保险管，常用规格有3.15 A和2 A。
为了避免彩色电视机内部短路故障，烧坏保险丝或危及其他元件，可在交流电源的某一输入端（如图所示）串接一个开关，在开关两端并接一个220 V、100 ~ 200 W的白炽灯（屏幕尺寸64 cm以上的彩电，白炽灯的功率应300 W以上），再将消磁线圈拔下，当电视机
插头插入后，再闭合电源开关，如果机内有严重短路，白炽灯会很亮，说明机内存在严重短路，则不能闭合灯开关；如果白炽灯很暗或不亮，说明机内无严重短路，则可以闭合灯开关。
浅析彩色电视机开关电源的检修
…
Hale Waihona Puke …………
…
…
…
…
一
皇王研霾一 盥Ｊ
浅析彩 色 电视 机 开 关 电源 的检 修
广东省 高州农业学校 邓桂瑶
【 摘要 】开关 电源是彩色 电视机整机 的能源供 给电路 ，电路 比较复杂 ，工作原理 比较难 理解 ，并且工作在大 电流 、大电压的状态 中，是故障率 比较高 的一部分 电
路，是 电视机检修 的重 点难 点，因此掌握这部分的检修技巧非常 重要 。本 文对检修彩色 电视机开关 电源 的步骤和在检 修过程 中要注意的 问题及接假 负载后会出现
中 的 一 些 关 键 元 器 件 是 否 损 坏 ， 特 别 是 通 电试 验 了 。 一 般 就 不 会 出 现 冒 烟 、烧 去控 制 调 整 管 ，输 出 稳 定 的 直 流 电 压 ， 那 些 容 易损 坏 的 半 导 体 器 件 ， 比 如 ，保 断 保 险 丝等 短 路 性 的故 障 了 。但 这 个 开 供 给 行 扫 描 电路 、场 扫 描 电路 、伴 音 功 险 电阻 是 否 烧 断 ， 电源 开 关 管 、 电源 调 关 电源 还 可 能 表 现 出三 种 情 况 ， 对 于 这 放 、解码器公共通道 、调谐器等 电路， 整 管 是 否 击 穿短 路 ，行 管 是 否 击 穿 短 路 些 情 况 我 们 还 要 测 量 、分 析 和 判 断 ，进 由开 关 调 整 管 、 开 关 变 压 器 、 控 制 电路 作 为 它 们 的 工 作 电压 。 开 关 电源 电 路 供 等 。 在 这 一 步 中 要 注 意 一 个 问 题 ， 因 为 整 机 各部 分 的工 作 电压 如 下 ： 推 动 电路 ，行输 出电 路； 测 量 元 器 件 是 否 损 坏 ， 使 用 的 是 电 阻
液晶电视电源板常见的故障判断和检修方法
液晶电视电源板常见的故障判断和检修方法一、常见故障判断1.不开机：液晶电视按下开关后没有任何反应，无法开机。
2.开机但无显示：液晶电视能够开机，但屏幕无显示，完全黑屏或者显示的画面不清晰。
3.电视频繁重启：液晶电视开机后经常自动重启，无法正常使用。
二、液晶电视电源板故障检修方法1.不开机故障原因：电视没有任何反应，首先需要检查电源插座是否通电，以及电视电源线是否连接正常。
如果以上两个条件都满足，但电视仍然无法开机，可能是由于电源板损坏引起的。
检修方法：使用万用表检测电源板的输出电压是否正常，如果输出电压为零或者过低，则说明电源板出现故障。
此时建议更换电源板。
2.开机但无显示故障原因：电视能够开机，但屏幕无显示，可能是液晶面板或者背光模组损坏导致的。
检修方法：首先检查背光灯是否亮起，如果背光灯没有亮起，可以通过检查背光灯驱动回路是否正常来判断是否需要更换电源板。
如果背光灯亮起但屏幕无显示，可能是液晶面板故障。
此时建议将液晶面板拆下并更换。
3.电视频繁重启故障原因：电视开机后经常自动重启，可能是电源板或者主板故障导致的。
检修方法：首先检查电源板的输出电压是否正常，如果输出电压波动较大或者不稳定，可能是电源板损坏引起的。
此时建议更换电源板。
如果电源板正常，可能是主板故障引起的，建议更换主板。
三、注意事项1.在进行电视维修时，首先需要断开电源，并且等待一段时间，确保电视电源完全断开。
2.在更换电源板时，应根据液晶电视的型号选择相应的电源板型号，并使用静电手环等防静电装置，避免静电对电视电路的损坏。
3.如果您不具备相关的电器维修知识和技能，建议将电视送至专业的售后维修中心进行维修，以避免因操作不当导致更大的损失。
总结：液晶电视电源板故障多种多样，常见的故障判断和检修方法包括不开机、开机但无显示、电视频繁重启等问题。
在检修过程中，需要仔细检查电源插座、电视电源线的连接情况，并使用万用表等工具检测电源板的输出电压是否正常。
彩电开关电源检修的方法及技巧
彩电开关电源检修的方法及技巧在彩电的所有电路中，电源部分的故障率相当高，也是彩电维修中重要的一部分。
现在的彩色电视机电源电路几乎都是采用开关式稳压电源电路，它大致分为并联型和串联型两大类，其振荡电路大多采用自激式振荡电路，开关电源的原理这里就不多说了，下面主要介绍一下开关电源的检修方法。
一彩电开关电源的构造组成彩电开关电源一般是由振荡电路、稳压电路、保护电路三大部分组成。
1．振荡电路主要由启动电路、开关管、开关变压器和振荡电路等组成。
开关电源振荡电路分为晶体管振荡电路和集成块振荡电路。
2．稳压电路开关电源的稳压原理均采用脉冲调宽式的稳压方式。
稳压部分的电路由取样、比较放大、基准电压和激励器组成，它通过控制调宽管来改变开关功率管的关闭和导通时间的比例，或通过改变振荡器输出脉冲的占空比来达到稳压的目的。
很多机芯此部分电路都是采用光耦件组合而成的。
3．保护电路彩电开关电源都设有过流保护、过压保护、欠压保护（短路保护），还有过热保护及尖峰脉冲吸收等保护电路，其保护方式均是使电路停振。
其中过压保护的作用是防止由于电源内部故障而造成输出电压过高。
过压保护电路的取样点一般取自220Ｖ交流经整流滤波后的电压或主负载供电电压，通过一个齐纳二极管（稳压管）来进行取样判别。
过流保护的作用是防止由于负载过流或电源内部故障而造成的开关管过流。
尖峰脉冲吸收保护的作用是，吸收开关管由导通转为截止时产生的尖峰脉冲，保护开关管。
短路保护电路的取样点一般都在稳压电源输出的低压组电源上，通过一个二极管来进行判别取样的。
二彩电电源检修方法和技巧在彩电的维修中，由于电源所产生的故障是相对较多的，并且会出现各种各样的故障现象。
检修电源的方法很多。
在此就以长虹C2151型彩电电源为例。
打开机盖后，我们可先用嗅觉闻一闻机内是否有烧焦等异味，同时观察机内是否有严重的烧坏痕迹。
特别是元件是否有烧焦爆裂，这样可从有明显变化的元件着手，然后可通过听觉，若听到机内有“吱吱”的叫声，大多是由于电源负载有短路或保护电路作用引起的。
开关电源维修的技巧和方法
开关电源维修的技巧和方法
以下是开关电源维修的一些建议和技巧：
1. 检查输入电源：首先，检查供电插头是否正常插入，并确保供电电压符合开关电源的要求。
使用万用表测量输入电压是否在规定范围内。
2. 检查输出电源：使用万用表测量输出电压是否在规定范围内。
如果存在异常，可能是开关电源的输出故障。
检查开关电源输出端是否有短路，或者是否有电容损坏等可见故障。
3. 替换损坏零部件：如果已确定开关电源存在损坏零部件，可以使用正确的工具（如烙铁）和相应的替代零件进行更换。
确保替换零件与原零件的参数匹配，并进行正确的连接和焊接。
4. 确保电路板的正常工作：使用万用表或者示波器对电路板上的关键元件进行测试。
比如检查功率开关管、稳压器、变压器、电容器等元件的工作状态。
5. 温度问题：许多开关电源的故障与过热有关。
检查电路板上的散热器是否正常工作，并确保无风扇散热器的开关电源有足够的通风空间。
确保散热器表面清洁，并使用散热胶或散热硅脂使散热效果更好。
6. 检查保护电路：开关电源通常会有过流保护、过压保护等保护电路。
如果开
关电源无法工作或者保护频繁触发，可能是保护电路出现问题。
检查保护元件的工作状态，如过流保险丝、过压保护二极管等。
7. 查找常见故障：有些开关电源常见故障较容易判断，如故障指示灯不亮、输出电压不稳定、噪音大等。
对于这些故障，可以先查找是否有特定的故障模式，并按照相应的故障处理方法进行修复。
请注意，开关电源维修需要具备一定的专业知识和技能。
如果您不了解开关电源的工作原理，或对维修过程不确定，请寻求专业技术人员的帮助。
开关电源故障检修方法
开关电源故障检修方法在日常生活和工作中，我们经常会遇到各种各样的电源故障问题。
尤其是开关电源，由于其结构复杂、电路繁多，一旦出现故障，往往会给我们的生活和工作带来诸多不便。
因此，了解开关电源故障检修方法，对于我们提高工作效率、保障电器设备的正常使用具有重要意义。
一、检查电源线路。
1.首先，检查开关电源的输入端是否连接正常，查看插头是否插紧，电源线是否受损，确保电源线路没有问题。
2.检查电源线路的接地情况，确保接地线连接良好，避免因接地不良导致的电源故障。
二、检查开关电源本身。
1.检查开关电源的外观，查看是否有明显的损坏或烧焦现象，如有，应及时更换或修理。
2.打开开关电源外壳，检查内部电路板和元器件，查看是否有烧损、膨胀、漏液等现象，如果有，应及时更换损坏的元器件。
三、测量电源输出。
1.使用万用表或示波器等测试仪器，测量开关电源的输出电压、电流，确保输出符合设计要求。
2.如果输出电压或电流异常，应逐步排查各个电路板和元器件，找出故障原因，并进行修理或更换。
四、检查保护电路。
1.开关电源通常配有过压、过流、短路等保护电路，当这些保护电路触发时，会导致电源无法正常工作。
因此，需要检查保护电路的工作情况，确保保护电路正常运行。
2.如果保护电路触发，应找出触发原因，进行相应的处理，避免再次发生类似故障。
五、检查散热系统。
1.开关电源在工作过程中会产生大量热量，因此需要配备良好的散热系统。
检查散热器、风扇等散热设备是否正常运行，避免因过热导致的故障。
2.清洁散热系统，确保通风良好，避免灰尘堵塞导致散热不畅。
六、综合检查。
1.最后，对整个开关电源进行综合检查，确保各个部件都正常运行，没有明显的故障现象。
2.在检修完成后，对开关电源进行全面测试，确保其能够正常工作。
通过以上的开关电源故障检修方法，我们可以更好地应对开关电源故障问题，提高工作效率，保障设备正常使用。
同时，也能够在日常生活中更好地处理各种电源故障，让我们的生活更加便利和舒适。
开关电源的检测与维修

“三无”现象是指无光栅、无图像、无伴音故障，故障部位
可能在电源电路和行扫描电路。
2023/2/4
！
6
电源故障检修技巧口诀
电源故障概率高，目测检查最重要； 整流输出三百伏，检查电源关键点； 整流桥堆开关管，击穿开路常出现； 倘若电路未动作，启动反馈值怀疑； 输出电压高低偏，故障定在稳压区； 电阻电压测量法，耐心检查定排故。
主要电路的作用是产生振荡脉冲信号，对脉冲信号进行 放大，通过变压器的互感作用和整流滤波电路向负载电 路提供稳定的直流电压。次要电路的作用是提高开关电 源的稳定性、可靠性和电源电压的适应范围，避免开关 电源和负载电路出现异常情况时扩大故障范围。
而次要电路是指过流、过压、过热、欠压保护电路，恒 流驱动电路、待机控制电路。
2023/2/4
！
7
想一想
1．电视“三无”故障现象指的是什么？试简要描述发生 “三无”故障时，对开关电源的一般的检修流程。
2．电源电路在断开主负载（行扫描电路）后，应进行何 种处理？
2023/2/4
！
8
做一做
采用电源IC的开关电源 电压及波形的检测
SF2911(FBO)
2023/2/4
！
9
补充：5.5英寸黑白电视机电源
开关电源的检测与维修
1．掌握开关电源的检修思路和检修方法；
2．能读懂开关电源图纸，找出相关重点元件图形符号，并能进行 必要的原理分析
根据彩色电视机的故障现象，分析问题所在范围，并能 够具备用万用表和示波器等常用电子测量仪器检修开关 式稳压的检修思 路；多采用课件投影展示彩电检修基础知识及当代彩电电源所用厚 膜块的种类
（2）确保电视机安全
（3）不可随意乱调机内的微调元 件。如电位器、中周、线圈等。
彩电开关电源检修技术
目
CONTENCT
录
• 彩电开关电源概述 • 彩电开关电源检修基础知识 • 彩电开关电源常见故障及原因分析 • 彩电开关电源检修方法与步骤 • 典型彩电开关电源电路分析与检修
实例 • 总结与展望
01
彩电开关电源概述
彩电开关电源定义与原理
定义
彩电开关电源是彩色电视机中的重要组成部分，负责将交流电转 换为稳定的直流电，为电视机的各个电路提供所需的电源电压。
原理
彩电开关电源采用脉宽调制（PWM）技术，通过控制开关管的导通 和截止时间，调整输出电压的大小。其核心部件为开关变压器和开 关管，通过高频变换实现电能的转换和传输。
彩电开关电源发展历程
线性电源时期
早期的电视机采用线性电源，体积大、效率低、发 热严重。
开关电源初期
随着电子技术的发展，开关电源逐渐取代线性电源 ，具有体积小、效率高、重量轻等优点。
高效绿色电源时期
近年来，随着环保意识的提高和能源紧缺的压力， 高效绿色电源成为发展趋势，具有更高的转换效率 和更低的待机功耗。
彩电开关电源市场现状
80%
品牌竞争
市场上存在众多品牌的彩电开关 电源，品质良莠不齐，价格差异 较大。
100%
技术创新
随着电子技术的不断进步，彩电 开关电源在性能、效率和可靠性 方面不断提升。
80%
绿色环保
环保意识的提高使得绿色、节能 的彩电开关电源受到越来越多消 费者的青睐。
02
彩电开关电源检修基础知识
电子元器件识别与检测
01
02
03
04
电阻器
识别电阻器的类型、参数和引 脚排列，掌握电阻器的检测方 法和常见故障现象。
电视机开关电源原理与维修
电视机开关电源原理与维修电视机是现代家庭不可缺少的电器产品之一，而电视机的开关电源则是电视机正常运行的关键部件之一。
本文将介绍电视机开关电源的工作原理和常见维修方法。
一、开关电源的工作原理开关电源是一种将交流电转换为直流电的电器设备。
电视机的开关电源主要由滤波电容、整流桥、功率MOS管和控制电路等组成。
当电视机插入电源并按下电源开关时，交流电进入滤波电容，滤波电容通过滤波作用将交流电转换为较为平稳的直流电。
直流电经过整流桥后变成纯正的直流电，并供电给电视机的各个部件。
功率MOS管则是开关电源的核心部件，它通过控制通断周期来控制输出电流和电压的大小。
控制电路检测到输出电压的变化后，会向功率MOS管发送信号，控制其通断，从而保持输出电压的稳定。
二、开关电源的维修方法1. 电源无法启动或无输出如果电视机的开关电源无法启动，首先检查电源插座和电源线是否正常。
如果插座和电源线没有问题，需要打开电视机并检查内部电路板上的保险丝，看是否烧毁。
如果保险丝烧毁，可以将其更换为同样规格的新保险丝。
如果保险丝正常，可能是由于开关电源控制电路故障导致的。
需要使用万用表测量控制电路的元件，检查是否有烧毁或损坏的部件。
如果发现故障部件，可以尝试更换或修复。
2. 输出电流和电压异常如果电视机的开关电源输出电流和电压异常，可能是功率MOS管损坏导致的。
可以使用万用表测量功率MOS管的正常工作电压范围，检查其是否在正常范围内。
如果超出范围，需要更换新的功率MOS管。
另外，也可以检查整流桥和滤波电容是否损坏，是否有松动或短路的情况。
如果发现问题，可以尝试修复或更换相应的部件。
3. 开关电源发生噪音有时候开关电源会产生噪音，可能是由于滤波电容老化或损坏导致的。
可以使用电容表测量滤波电容的电容值，检查是否与标准值相符。
如果不相符，需要更换新的滤波电容。
此外，还可以检查其他电子元件是否松动或受潮，需要重新连接或清洁。
如果以上方法都不起作用，可能需要请专业维修人员检查和维修。
工程师技术分享：彩色电视机开关电源电路故障检修
工程师技术分享：彩色电视机开关电源电路故障检修
彩色电视机开关电源电路包括抗干扰电路、整流滤波电路、消磁电路、启动电路、开关振荡电路、反馈电路、取样比较电路、脉宽调整电路等。
这些电源电路比较复杂，之间互相牵制，一旦出现故障，检修起来非常困难。
下面就结合具体实例，对彩色电视机开关电源电路故障检修和处理方法进行分析探讨。
彩色电视机开关电源电路的检查程序
彩色电视机开关电源电路的检查程序可按如下步骤进行：
检查开关电源电路输入端交流电压正常与否。
如果输入端交流电压不正常，就应该检查电网电压正常与否，或者检查电源线与电源插头有无问题。
检查开关稳压电源电路输出端负载正常与否。
如果负载电路出现短路故障或行扫描电路出现故障，行扫描电路就不能正常工作，没有正常的行逆程脉冲作触发信号，电源电路部分也无法正常工作，检修起来很困难。
另外，有些开关电源电路中的保护电路不是很有效，容易在负载电路有故障时，使开关电源电路过载而损坏。
即使把电源电路部分修复，但输出负载端的故障没有被排除，很可能在再次通电时，又将造成电源部分损坏。
在电网供电与输出负载无问题后，可以开始检查开关电源电路。
首先检查整流滤波电路部分，对由交流市电直接整流的电路来说，滤波后电容两端应有300V左右的直流电压，若此时电压过低或没有，则要检查保险管、整流二极管和滤波电容的好坏。
怀疑电源滤波不良时，可用示波器或交流电压表串联一个0.1UF/600V 以上的电容，检查交流成分是否太大。
在保险管损坏时，不要随便更换，应先检查交流输出电路中的抗干扰元件，自动消磁电路、整流滤波电路及大功率开关管有无短路，确定没有短路后才可更换保险。
开关电源的故障维修
开关电源的故障维修
开关电源检修流程
图3-2-3 开关电源检修流程
开关电源的故障维修
综合实训
1. 实训目标
熟练掌握开关电源的故障确定方法
2. 实训内容
彩色电视机无光栅、无图像、无伴音、不少保险的故障排除
开关电源的故障维修
综合实训
3. 实训准备
（1） 万用表一块，型号自定。 （2） 220V25W电烙铁一把。 （3） 常用工具一套：钳子、螺丝刀、镊子等。 （4） 隔离变压器一个，220V150W。 （5） 电路图一份，康佳T2979D。 （6） 相应的电视机使用的元件。 （7） 相应的电视机一台。
开关电源的故障维修
开关电源常见故障和检修 2. 三无故障；烧毁保险管：出现这种现象，说明整流电路、滤波电
容、开关管等元件中存在短路的故障。应首先测量开关管集电极与 地之间的电阻值，如果电阻值大于5kΩ,要检查整流电路及其前面的 电路，如果电阻值基本为0Ω，要检查整理电路及其后面的滤波电容 和开关管等。
开关电源的故障维修
开关电源检修时的注意事项 1. 要注意人身、仪器及彩色电视机的安全。 2. 要避免扩大故障。 3. 要特别注意负载的异常变化。
开关电源的故障维修
开关电源电路的组成
B1(+105~+150V) B2(+24V) B3(+15)
图3-2-1 开关电源典型电路图
开关电源的故障维修
开关电源的故障维修
开关电源常见故障和检修
4. 开关管屡遭击穿：遇到此类故障时，要检查比较放大电路和脉宽 调整电路的三极管，测量三极管的三个极之间是否有开路、击穿、 漏电现象，如果开关管集电极电压低于250V，则要更换滤波电容。
开关电源的故障维修
彩色电视机开关电源的维修
彩色电视机开关电源的维修彩电开关电源电路比较复杂，各部分相互影响，故障千变万化。
要想维修开关电源的故障，就一定要掌握开关电源原理，故障分析以及故障的检修方法，还要掌握正确的维修方法和安全注意事项。
本文主要介绍了飞利浦彩电开关电源的工作原理与维修，阐述了彩色电视机开关电源的常见故障的分析与维修，通过飞利浦彩色电视机开关电源部分的几个具体实例，以及彩色电视机开关电源部分故障的综合分析与维修，举一反三地融会贯通了彩色电视机开关电源部分故障分析与维修的技巧与方法。
1. 绪论电源系统是各单元电路的能源供给部件,由于各单元电路的对电源的电压值,功率,稳压程度,保护要求.供给组数各不相同,使得电源系统比较复杂。
开关电源常见的有两种:串联型和并联型,由交流整流电路,开关调整振荡回路.稳压调节控制电路,保护电路及电压输出电路组成。
为保证彩色电视机各部分的正常工作,需要提供显像管的阳极电压,聚焦极电压,加速极电压,灯丝电压,信号处理系统(包括图像,伴音,解码部分)所需的电压,扫描系统所需的电压,视放级所需电压等。
彩电开关电源无电压输出的故障基本都是硬故障,主要元件彻底损坏。
维修时主要采用直观检查法和电压法。
要想维修开关电源无电压输出的故障，要掌握开关电源的工作原理和故障产生的原因以及故障的分析方法。
彩电开关电源输出电压异常的故障，只要控制电路工作或某种原因引起控制电路工作不正常。
维修时主要采用电阻法和假负载法。
要想维修彩电开关电源输出电压异常的故障，要掌握开关电源的控制电路的原因以及故障的检修方法。
2. 彩色电视机开关电源的维修彩色电视机开关电源的维修彩色电视机电源电路的损坏率在电视机维修中是比较高的,现在的彩色电视机电源电路无一不是采用开关稳压电源电路,开关稳压电源电路大致分为并联型和串联型两大类,其振荡电路均是清一色的自激式振荡电路,有些引入了同步功能,有些则没有,开关电源的原理我们先这样说,下面我们主要介绍一下开关电源的主要检修方法：一般的开关电源是由振荡电路稳压电路保护电路三部分组成。
电视机开关电源常见的故障及维修技术
电视机开关电源常见的故障及维修技术电视机开关电源是整个电视机的能源提供机构，而且又是高电压大电流的电路机构，元器件的发热量大，如果存在虚焊或者是某个元器件性能不良的现象，则有可能会造成稳压电路失控，电压瞬间过高，出现恶性烧保险丝和开关管、开关电源局部周边元器件及各路负载的严重损坏现象。
由于电视机保护电路设计得不完善的原因，某个后级负载过载时也会造成烧毁开关管的恶性故障。
通常，开关管击穿，并非单单开关管损坏，而是会牵连到很多电路，比如开关电源的整流桥、过流保护电路、过压保护电路、脉冲控制电路、稳压控制电路、开关电源各级负载等都有可能一并的损坏，维修过程中，一旦某个环节处理不好，则恶性故障将会重现，维修这样的故障是最头疼的，一般可以按照整机局部故障的方法去维修。
根据维修经验总结，电视机的故障基本上一半左右都是开关电源的损坏，因此，开关电源的故障率是最高的，而且维修开关电源需要维修者具有较深的电路基础知识和较丰富的维修经验。
可以说一个初学维修者，学会维修开关电源则维修电视机的技术已经炼到一半的功夫了。
维修技术三分靠理论，七分靠经验，所以初学维修者若遇到难修的故障一定不要害怕不要畏缩，高手的技术就是从虎口拔牙的境界炼就出来的，而不是靠“秘籍”。
只要开动脑筋，冷静的分析问题，坚持到最后，再难修的故障都会有一个结果的。
维修多了，自然经验也就提高上去了。
所以电视机维修者一定要具有战无不胜的气魄和永不言败的精神，否则根本不适合从事维修工作。
电视机开关电源常见的故障现象基本上有6种。
①：严重性过流，开关管和保险丝均击穿损坏。
②：不起振，300v不消耗，次级没有任何电压输出。
③：主电源+B电压波动大，不能稳压。
④带负载能力差。
⑤：+B电压过低。
⑥开关振荡电路出现间歇性振荡，各输出电压低并跟着间歇振荡而变化。
在电视机中，A3电源是使用得最多的一种电源电路，各种电源电路的结构不同，所以具体的故障其检修思路也不相同，需要根据具体的电路原理去分析和检查。
彩电电源检修要领
彩电电源检修要领彩电开关电源分为自激式和它激式，其中又分为串联型和并联型。
彩电电源的损坏在彩电维修中占有很大的比例。
各种各样的故障往往是由电源产生的。
如：屏幕S扭，有水平条纹从上而下或从下而上，工作一会就关机，+B输出偏高偏低，屡烧电源管，屡烧行管，开机要烧很久才有电源，机内有严重的吱吱叫声，等等。
检修电源的方法很多。
在这拿三洋电源作经介绍。
（三洋电源在彩电维修界有很大的知名度，其优越的性能，简而明了的设计，使很多厂家的加以引用）。
电源出故障，打开机盖，动用我们的嗅觉--闻机内有无异味。
看机内有无严重的烧坏痕迹。
特别是爆裂元件，可以从有明显变化的元件着手。
三洋电源工作原理：具体工作原理不再阐述。
在这告诉同行一个好办法来判断：滤波后的+300V 会在几秒之内消失，表示电源基本工作正常，这为负载短路。
300V总是不变为起动电路开路。
消失的很慢振荡或激励电路不正常。
建议加假负载检修，（切断场供电，短路行推动变压器，切断伴音供电。
注意三洋电源不能在+B整流上切除，因为其稳压取样电路与之相连，否则会造成+B过高而烧坏其它元器件。
）出现三无首先测电源管B极电压，可由其电压来反映电源具体工作情况，1：B极无电压--起动电阻或电容开路，激励管短路。
2：为正电压--激励电路或反馈电路没有工作，3：为负电压，由此可以看出--电源基本工作正常，有可能保护电路保护或负载短路。
其次反馈电路，振荡电路，这主要由于三极管因内和外在原因所致。
如：电阻变大，三极管性能变差等。
发现有某一三极管击穿，与之相连的元件必须复查清楚，最好相连电容三极管之类全部更换，以免后患。
取样稳压电路有的在原边有的在副边，当+B偏高或偏低一般为取样电路故障，这部分元件少易排除。
在此特别提醒：在三洋电源中由R554（150K电阻）阻值变大造成+B过高烧坏行管甚至CRT的特别多，建议在+B上接一R2M加以保护。
另外电源部分的小电解电容视损坏程度的不同表现不同的故障主要有+B太高，开机吱吱叫但+B正常，开机吱吱叫随着叫声的减小而+B慢慢升高，屡损开关管等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电视机开关电源检修注意事项
(1)注意人身安全。
若开关电源没有电源变压器，市电输入的220V交流电压直接与整流电路相连接，则使其底盘极有可能带电。
若电网火线端恰好与底盘地线相连，当维修者碰触底盘时就会触电，甚至危及生命。
如果这时使用万用表、示波器等仪器，则可能造成仪器仪表的损坏，而且220V 的交流电压经表笔或探头加至其他被测元器件，则可能使被测元器件遭到损坏。
为了避免事故的发生，检修时应注意如下几点。
①采用1：1隔离变压器，将整机与电网火线隔断。
②在工作台的台上／台下垫上绝缘橡皮垫并保持干燥，与大地绝缘。
③养成单手操作的习惯，保持注意力集中。
有些开关电源利用开关变压器作为隔离元器件，实现了整机与电网的隔离，其整机底盘为“冷底盘”，检修“冷底盘”上的故障时，可以不使用隔离变压器。
但电源部分仍存在与电网火线相通的可能，即仍为“热底盘”，检修该部分故障时，还需要使用隔离变压器隔离。
(2)避免故障的范围扩大。
①不允许完全将负载断开。
通常，不允许将开关电源的电压输出端主要负载完全断开。
因为主要负载完全断开后，在开关管截止时，开关变压器储存的磁能将无法释放，很容易将开关管击穿。
因此，若检修时要断开该负载，应接上假负载，如一
个(60~150)W/220V的白炽灯灯泡等。
②不要盲目更换保险管。
若电路中的保险管已烧断，则在未查明原因之前，不能急于更换保险管，更不能用大规格保险管甚至铜丝代替已损坏的保险管。
因为这样可能会使尚未损坏的元器件烧坏，甚至演变成大故障。
如果不通电很难或无法进一步检测，则可使用一个(60~150)W/220V的灯泡串于原保险管处，即使用限流检修法。
通电后，根据灯泡的亮暗程度，可对故障进行粗略估计。
若灯泡很亮，则说明电路中有短路故障，可将其一一排除，直到灯泡很暗或不亮时，才可更换同型号的保险管进一步检修。
彩色电视机上的保险管应当选择延时型的。
③测量电阻值或更换元器件时应断电操作。
带电测量不但测量值不准确，而且容易损坏万用表，因此在测量电阻值或更换元器件时应断电操作。
同时，应特别注意大电解电容，操作时应先放电，后测量。
④防止人为短路发生。
工作台上保持整洁，尽量避免因工具、螺丝钉等金属物触碰电器造成不必要的短路现象。
⑤正确选择地线。
多数开关电源有两个地线，即“热地”线与“冷地”线。
测量时应注意这两个地线的区别。
⑥正确更换元器件。
对于稳压电路、保护电路、振荡电路中的元器件及交流输入电路中的保险管，必须使用相同型号或相同性能及规格的元器件代换。
