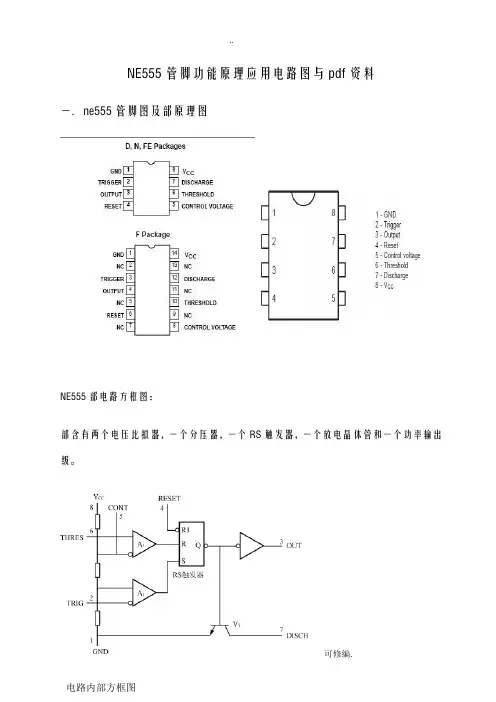

NE555管脚功能原理应用电路图与pdf资料一.ne555管脚图及部原理图NE555部电路方框图:部含有两个电压比拟器,一个分压器,一个RS触发器,一个放电晶体管和一个功率输出级。
参考【电子制作wavelighton.bbs.pepo.】电路引脚图二.应用电路图触摸延时灯集成电路IC1是一片555定时电路,在这里接成单稳态电路。
平时由于触摸片P端无感应电压,电容C1通过555第7脚放电完毕,第3脚输出为低电平,继电器KS释放,电灯不亮。
当需要开灯时,用手触碰一下金属片P,人体感应的杂波信号电压由C2加至555的触发端,使555的输出由低变成高电平,继电器KS吸合,电灯点亮。
同时,555第7脚部截止,电源便通过R1给C1充电,这就是定时的开场。
当电容C1上电压上升至电源电压的2/3时,555第7脚道通使C1放电,使第3脚输出由高电平变回到低电平,继电器释放,电灯熄灭,定时完毕。
定时长短由R1、C1决定:T1=1.1R1*C1。
按图中所标数值,定时时间约为4分钟。
D 1可选用1N4148或1N4001。
相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理:电源接通后,定时器进入稳态。
此时定时电容CT的电压为:VCT=VCC= 6V。
对555这个等效触发器来讲,两个输入都是高电平,即VS=0。
继电器KA不吸合,常开点是翻开的,曝光照明灯HL不亮。
按一下按钮开关SB之后,定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为:R=0、S=0,它的输出就成高电平:V0=1。
继电器KA吸动,常开接点闭合,曝光照明灯点亮。
按钮开关按一下后立即放开,于是电源电压就通过RT向电容C T充电,暂稳态开场。
当电容CT上的电压升到2/3VCC既4伏时,定时时间已到,555等效电路触发器的输入为:R=1、S=1,于是输出又翻转成低电平:V0=0。
继电器KA释放,曝光灯HL熄灭。
NE555应用电路图大全24种

控制电阈值输
触发输放
电V CC电R D复
V
(7
V
V1
v I
图9.4.1 555定时器原
NE555应用电路图大全23种
图1 方波电路图2 振荡器实践电路图3 GIC PROBE WITH PULSE 逻辑脉冲探头
图4 TRONOME电子节拍器电路图5 0-5分定时器电路
图6 铃电路图图7 SCHMITT TRIGGER施密特触发器电路
图8 倾斜开关(水银开关)传感器电路图9TIMER TESTER定时器测试电路图10TWO TONE EXPERIMENT双音实验电路
图11动机调速器电路
图12电源报警电路图13 LED调光器电路
图14敏电阻光控报警电路图15光敏电阻光控开关电路图16 红外线发射电路图17 简单闪光电路
图18 触摸开关电路图19氖灯驱动电路图20 50%对称波电路
图21 触摸开关电路
图22 单稳态电路触发器
图23 锯齿波产生器。
555集成电路应用

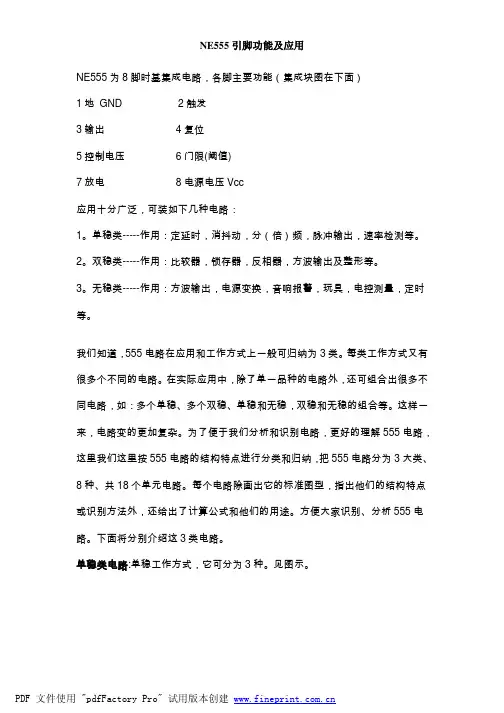

NE555引脚功能及应用NE555为8脚时基集成电路,各脚主要功能(集成块图在下面)1地GND 2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛,可装如下几种电路:1。
单稳类-----作用:定延时,消抖动,分(倍)频,脉冲输出,速率检测等。
2。
双稳类-----作用:比较器,锁存器,反相器,方波输出及整形等。
3。
无稳类-----作用:方波输出,电源变换,音响报警,玩具,电控测量,定时等。
我们知道,555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如:多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。
这样一来,电路变的更加复杂。
为了便于我们分析和识别电路,更好的理解555电路,这里我们这里按555电路的结构特点进行分类和归纳,把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型,指出他们的结构特点或识别方法外,还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路:单稳工作方式,它可分为3种。
见图示。
第1种(图1)是人工启动单稳,又因为定时电阻定时电容位置不同而分为2个不同的单元,并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式,也就是电路的结构特点是:“RT-6.2-CT”和“CT-6.2-RT”。
第2种(图2)是脉冲启动型单稳,也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”,都是从2端输入。
1.2.1电路的2端不带任何元件,具有最简单的形式;1.2.2电路则带有一个RC微分电路。
第3种(图3)是压控振荡器。
单稳型压控振荡器电路有很多,都比较复杂。
为简单起见,我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1;使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
[整理]555应用电路
![[整理]555应用电路](https://img.taocdn.com/s3/m/e6983bd09b89680203d8253d.png)

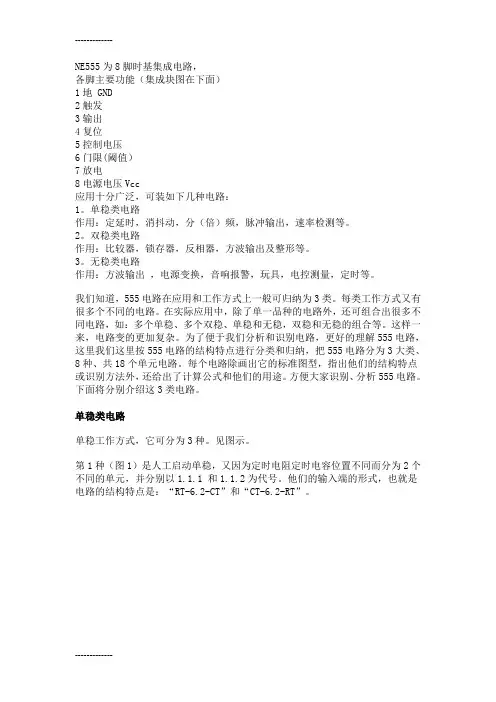

NE555为8脚时基集成电路,各脚主要功能(集成块图在下面)1地 GND2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛,可装如下几种电路:1。
单稳类电路作用:定延时,消抖动,分(倍)频,脉冲输出,速率检测等。
2。
双稳类电路作用:比较器,锁存器,反相器,方波输出及整形等。
3。
无稳类电路作用:方波输出,电源变换,音响报警,玩具,电控测量,定时等。
我们知道,555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如:多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。
这样一来,电路变的更加复杂。
为了便于我们分析和识别电路,更好的理解555电路,这里我们这里按555电路的结构特点进行分类和归纳,把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型,指出他们的结构特点或识别方法外,还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式,它可分为3种。
见图示。
第1种(图1)是人工启动单稳,又因为定时电阻定时电容位置不同而分为2个不同的单元,并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式,也就是电路的结构特点是:“RT-6.2-CT”和“CT-6.2-RT”。
第2种(图2)是脉冲启动型单稳,也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”,都是从2端输入。
1.2.1电路的2端不带任何元件,具有最简单的形式;1.2.2电路则带有一个RC微分电路。
第3种(图3)是压控振荡器。
单稳型压控振荡器电路有很多,都比较复杂。
为简单起见,我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1;使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
NE555时基电路应用大全

NE555光控频闪式警⽰灯 光控频闪式警⽰灯由光控电路和频闪振荡器所组成。
常⽤于航海、⾼层建筑、⾼速公路等...电⼦diy0NE555红外线遥控开关灯 图中IC1、R1、C2等元件组成单稳态电路。
IC2、R3、R4、R5、C3等元件组成双稳态开关电...电⼦diy0NE555红外线遥控延时灯 现代家庭⼀般都有红外遥控器,我们可利⽤现有的遥控器控制⼀个红外遥控延时灯。
图中H...电⼦diy0NE555光控楼梯灯 在⽩天⾃然光很强的情况下,如果楼道灯还亮着,那是⼀种极⼤的浪费。
本实验电路可解...电⼦diy0NE555声控延时灯 图中R1、R2、B、VT1等元件组成⼀个电压负反馈放⼤电路,将B接收到的声⾳信号进⾏放⼤...电⼦diy0NE555警车⾳响电路 在救护车⾳响电路的基础上稍加改动就会产⽣警车⾳响效果。
三极管VT1基极接在IC1②、...电⼦diy0NE555救护车⾳响电路 本电路由两⽚时基集成电路所组成。
IC1组成⼀个低频振荡器,IC2组成⼀个⾼频振荡器。
...电⼦diy0NE555双⾳频门铃 双⾳频可以发出叮咚两个不同频率的声⾳。
平时,555④脚是通过R1、C1接地,555处于复...电⼦diy0NE555光控电⼦鸟 本电路在不同的光照下,发出忽⾼忽低、变幻莫测的鸟叫声,⾮常有趣。
电路中IC1、R1、...电⼦diy0NE555⽔位控制器 图中555构成施密特触发器来完成⽔位控制功能。
⼯作原理如下:附图中A、B、C是三个检...电⼦diy0NE555常见的错误使⽤⽅法 1. Pin 7 gets connected to the 0v rail via a transistor inside the chip during part of the operation of t...电⼦diy0NE555时基电路功能介绍 概述: 555集成电路⼈们习惯称之为时基电路。
它是⼀种将模拟功能与逻辑功能巧妙结...电⼦diy0。
NE555应用电路

NE555应用电路相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理:电源接通后,定时器进入稳态。
此时定时电容CT的电压为:VCT=VCC=6V。
对555这个等效触发器来讲,两个输入都是高电平,即VS=0。
继电器KA不吸合,常开点是打开的,曝光照明灯HL不亮。
按一下按钮开关SB之后,定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为:R=0、S=0,它的输出就成高电平:V0=1。
继电器KA吸动,常开接点闭合,曝光照明灯点亮。
按钮开关按一下后立即放开,于是电源电压就通过RT向电容CT充电,暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时,定时时间已到,555等效电路触发器的输入为:R=1、S=1,于是输出又翻转成低电平:V0=0。
继电器KA释放,曝光灯HL熄灭。
暂稳态结束,有恢复到稳态。
曝光时间计算公式为:T=1.1RT*CT。
本电路提供参数的延时时间约为1秒~2分钟,可由电位器RP调整和设置。
电路中的继电器必需选用吸合电流不应大于30mA的产品,并应根据负载(HL)的容量大小选择继电器触点容量。
单电源变双电源电路附图电路中,时基电路555接成无稳态电路,3脚输出频率为20KHz、占空比为1:1的方波。
3脚为高电平时,C4被充电;低电平时,C3被充电。
由于VD1、VD2的存在,C3、C4在电路中只充电不放电,充电最大值为EC,将B端接地,在A、C两端就得到+/-EC的双电源。
本电路输出电流超过50mA。
简易催眠器时基电路555构成一个极低频振荡器,输出一个个短的脉冲,使扬声器发出类似雨滴的声音(见附图)。
扬声器采用2英寸、8欧姆小型动圈式。
雨滴声的速度可以通过100K电位器来调节到合适的程度。
如果在电源端增加一简单的定时开关,则可以在使用者进入梦乡后及时切断电源。
直流电机调速控制电路这是一个占空比可调的脉冲振荡器。
电机M是用它的输出脉冲驱动的,脉冲占空比越大,电机电驱电流就越小,转速减慢;脉冲占空比越小,电机电驱电流就越大,转速加快。
NE555经典电路--教学专用

1、触摸延时小灯它将触摸开关发光二极管的实验中加入延时电路,调整可调电阻阻值和电容量达到延时效果。
要想增加延时的时间,就调换大容量的电容,如400μF、1000μF等。
如果作为夜间床头定时灯、楼道定时灯等,可拆去发光二极管和电阻,换一个6伏的小灯即可。
2、手控行车红绿灯指示器模型先做一个红绿灯灯架,将红绿发光二极管固定在灯架上,按图连接后,只要向下按动按键,则红灯变为绿灯,手一离开便又成为红灯。
3、可自动控制的行车红绿灯指示器模型图4是它的电路图,只将上图的手控改为磁控,再加上延时电路,就可以将上述模型改为路灯自动控制。
先制作一个街道模型和指示灯架,将干簧管设在指示灯前方的道路模型的下方。
在一辆模型汽车的底部粘一块磁铁。
当汽车行过干簧管上方时,电路导通,红灯变为绿灯,汽车继续向前行驶,由于延时电路作用,使绿灯亮一段时间,保证汽车驶过路口。
需要注意的是根据汽车模型的速度,调整干簧管的位置和电路延时的时间。
4灯塔模型先用硬纸做一个灯塔模型。
图5是它的电路图,它只取闪光电路的一部分——一个绿发光二极管作为塔灯。
最后调整好闪烁时间。
5断线报警器在电路图91中的A、B两点是用一根细的导线连接(图中的弧线),当人或动物碰断导线时便会发声报警,发光二极管发光。
6雨水报警器10是它的电路图,它是在音响电路中从两个电阻之间引出一个探头改为雨水报警器的。
用覆铜板照图11做一个探头,接到音响电路中,当雨水滴在探头上,使电路导通,便会发出音响。
这个报警器还可以作为各种遇水报警装置。
7高低水位报警器水能导电,也就有电阻存在。
图1就是利用电阻值的不同,发出不同音调制作成高低水位报警器,它与雨水报警器中的探头不同。
用导线按照图2做成水位探头,接到电路中去。
当水位低时,A与B导通,因有可调电阻,阻值较大发出低音;当水位升高A与C也导通,这时A与C电阻阻值因为没有可调电阻远远小于A与B的电阻值,因此电流通过A 与C,报警器便发出高音。
NE555应用电路

NE555应用电路时基电路NE555是一种应用极其广泛的电路,它有很多优异的性能,如:定时精度高;工作速度和可靠性高;电源电压范围宽,能和数字电路直接连接;输出功率大,可直接驱动小电器;结构简单,使用灵活。
用它可组成各种波形的脉冲振荡器、定时延时电路、双稳触发电路、检测电路、电源变换电路,频率变换电路等等,被广泛应用于自动控制、测数,通讯等各个领域,可创新、制作许多电子产品。
实例一、电热灭蚊器控制电路市售电热灭蚊器都是连续通电加热的,一片灭蚊片一般只能使用一夜。
根据实验观察发现,灭蚊器在刚通电1h内效果最佳,室内蚊子即被击毙或丧失叮咬能力。
随着灭蚊片被连续加热,由于药液的挥发,到了下半夜后,灭蚊效果开始下降。
根据这一特点,笔者设计一种间断通电加热器,电路如右图所示,使电热灭蚊器处于工作1.5h、休息0.5h、再工作1.5h…循环通电工作状态,这样不但能提高灭蚊的效果,而且也延长了灭蚊片的使用期限,据试用一片灭蚊片使用两夜,效果也很好。
555时基电路接成周期为2h左右的多谐振荡器,③脚输出高电平时间为1.5h,此时晶闸管VTH导通,使插在X里的电热灭蚊器通电工作,同时LED发光指示;③脚输出低电平的时间为0.5h,此时VTH关断,灭蚊器停止工作,同时LED熄灭。
Cl要求采用CBB一400V聚丙烯电容器,其他元器件无特殊要求。
线路板图如右所示。
实例一中,电器工作(即通电加热)时间决定于电路的充电时间,由R2、R3、C3的数值决定,电器停止(即不加热)时间决定于电路的放电时间,只由R3、C3的数值决定,改变它们可改变电器的工作及间歇时间,换用不同的R、C参数可实现对不同电器或不同用途的需要;还可以把两只电阻R2、R3用一只电位器代替,用于调节电器的工作及间歇时间,适应不同需要或不同场合,非常方便。
请同学调换元件进行试验,设计制作新的电器控制器。
实例二、聋人用视觉“门铃”电路聋人用视觉“门铃”是利用照相机闪光灯的频闪管作为光源,其闪光强烈,即使在大白天也能引起人们注意。
NE555的几种应用

相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理:电源接通后,定时器进入稳态。
此时定时电容CT的电压为:VCT=VCC=6V。
对555这个等效触发器来讲,两个输入都是高电平,即VS=0。
继电器KA不吸合,常开点是打开的,曝光照明灯HL不亮。
按一下按钮开关SB之后,定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为:R=0、S=0,它的输出就成高电平:V0=1。
继电器KA吸动,常开接点闭合,曝光照明灯点亮。
按钮开关按一下后立即放开,于是电源电压就通过RT向电容CT充电,暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时,定时时间已到,555等效电路触发器的输入为:R=1、S=1,于是输出又翻转成低电平:V0=0。
继电器KA释放,曝光灯HL熄灭。
暂稳态结束,有恢复到稳态。
曝光时间计算公式为:T=1.1RT*CT。
本电路提供参数的延时时间约为1秒~2分钟,可由电位器RP调整和设置。
电路中的继电器必需选用吸合电流不应大于30mA的产品,并应根据负载(HL)的容量大小选择继电器触点容量。
单电源变双电源电路附图电路中,时基电路555接成无稳态电路,3脚输出频率为20KHz、占空比为1:1的方波。
3脚为高电平时,C4被充电;低电平时,C3被充电。
由于VD1、VD2的存在,C3、C4在电路中只充电不放电,充电最大值为EC,将B端接地,在A、C两端就得到+/-EC的双电源。
本电路输出电流超过50mA。
简易催眠器时基电路555构成一个极低频振荡器,输出一个个短的脉冲,使扬声器发出类似雨滴的声音(见附图)。
扬声器采用2英寸、8欧姆小型动圈式。
雨滴声的速度可以通过100K电位器来调节到合适的程度。
如果在电源端增加一简单的定时开关,则可以在使用者进入梦乡后及时切断电源。
直流电机调速控制电路这是一个占空比可调的脉冲振荡器。
电机M是用它的输出脉冲驱动的,脉冲占空比越大,电机电驱电流就越小,转速减慢;脉冲占空比越小,电机电驱电流就越大,转速加快。
经典NE555应用电路图大全,你都掌握了吗?

经典NE555应用电路图大全,你都掌握了吗?(一):NE555红外线遥控开关灯图中IC1、R1、C2等元件组成单稳态电路。
IC2、R3、R4、R5、C3等元件组成双稳态开关电路。
R3、R4连接在IC2②、⑥脚上,R5、C3连接在IC2输出端,并通过继电器触点与②、⑥脚相连。
当触点断开时,由于②、⑥脚均为1/2VDD,因此刚接通电源时,输出端具有随机性。
若③脚为高电平,则当继电器吸合一下时,C3上的充电电压被加到②、⑥脚上,因充电电压高于触发电平2/3VDD,使IC2复位,③脚转为低电平。
同时,因片内放电管导通,⑦脚为低电平,LED亮。
当继电器触点接通并断开后,不管C3通过R5向③脚放电是否放完,不影响电路的状态,③脚仍为低电平。
当再按一下遥控器,继电器再次吸合,因放完电的C3连接于②、⑥脚,使IC2置位,③脚为高电平,内部放电管截止,⑦脚为高电平,LED熄灭。
电路又处于另一种稳态。
(二):NE555光控楼梯灯展开剩余82%在白天自然光很强的情况下,如果楼道灯还亮着,那是一种极大的浪费。
本实验电路可解决这一问题,当自然光达到一定照度时,让声控功能无效。
电路原理是:光敏电阻RG与R7组成一个分压电路。
当照度强时,RG阻值变小,555④脚电位变低,输出端③脚始终为0。
当照度弱时,RG阻值变大,555④脚电位变高,这时单稳态电路受555②脚负脉冲信号控制。
NE555光控楼梯灯(三):NE555双音频门铃双音频可以发出“叮咚”两个不同频率的声音。
平时,555④脚是通过R1、C1接地,555处于复位状态,③脚输出低电平,扬声器无声。
当按下K1时,VDD通过VD1向C1充电,使555④脚很快呈现高电平,555开始振荡。
同时VDD通过VD2向R3、R4、C2振荡网络提供工作电压,此时R2与K1和VD2呈并联电路,R2阻值变小,555振荡频率变高,产生(叮)声。
当松开K1时,由于C1上电荷通过R1放电,使555④脚仍为高电平,555仍将维持振荡状态,此时由R2、R3、R4、C2等组成的网络使振荡频率变低,产生(咚)声。
NE555应用电路全集

NE555应用电路全集各种应用电路555触摸定时开关集成电路IC1是一片555定时电路,在这里接成单稳态电路。
平时由于触摸片P端无感应电压,电容C1通过555第7脚放电完毕,第3脚输出为低电平,继电器KS释放,电灯不亮。
当需要开灯时,用手触碰一下金属片P,人体感应的杂波信号电压由C2加至555的触发端,使555的输出由低变成高电平,继电器KS吸合,电灯点亮。
同时,555第7脚内部截止,电源便通过R1给C1充电,这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时,555第7脚道通使C1放电,使第3脚输出由高电平变回到低电平,继电器释放,电灯熄灭,定时结束。
定时长短由R1、C1决定:T1=1.1R1*C1。
按图中所标数值,定时时间约为4分钟。
D1可选用1N4148或1N4001。
相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理:电源接通后,定时器进入稳态。
此时定时电容CT的电压为:VCT=VCC=6V。
对555这个等效触发器来讲,两个输入都是高电平,即VS=0。
继电器KA不吸合,常开点是打开的,曝光照明灯HL不亮。
按一下按钮开关SB之后,定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为:R=0、S=0,它的输出就成高电平:V0=1。
继电器KA吸动,常开接点闭合,曝光照明灯点亮。
按钮开关按一下后立即放开,于是电源电压就通过RT向电容CT充电,暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时,定时时间已到,555等效电路触发器的输入为:R=1、S=1,于是输出又翻转成低电平:V0=0。
继电器KA释放,曝光灯HL熄灭。
暂稳态结束,有恢复到稳态。
曝光时间计算公式为:T=1.1RT*CT。
本电路提供参数的延时时间约为1秒~2分钟,可由电位器RP调整和设置。
电路中的继电器必需选用吸合电流不应大于30mA的产品,并应根据负载(HL)的容量大小选择继电器触点容量。
ne555应用电路大全

NE555要紧应用电路
2021年01月21日18:13整理
D/A变换双彼此补频率产生器
555与积分器组成的长延时电路
程序触发和长延时电路
秒-6小时按时电路
间歇时刻可调的按时器
顺序操纵按时电路
LCD数字钟整点语言报时器
通段时刻可调循环按时插座电路
简体晶体管测试仪
简易线圈匝数测试仪
生产线自动计数装置
三位数子显示电容表
输出电压可调的DC/DC倍压电源
无人驾驶的小汽车
仿照动物鸣叫音响电路
可调速的电动玩具车
简易玩具电子琴
地震报警电路
挥手停电子钟
心电图机校验器
疲劳程度测试仪
老人摔倒呼救装置
病人昏迷语音救护盒
光控自动闪烁路标灯,电子蜡烛
生日欢乐电子蜡烛
楼顶自动上水操纵电路
自动冲厕节水操纵器
水位自动操纵电路
红外水龙头操纵电路
柴油发电机组停来电操纵电路
红外遥控语音报讯
远距红外遥控
四通道红外遥控
多功能红外遥控开关
热释红外遥控传感
红外遥控声光报警
温度操纵
马达自动调速。
NE555典型应用电路

NE555时基电路封形式有两种,一是DIP双列直插8脚封装,另一种是SOP-8小型(SMD)封装形式。
其他HA17555、LM555、CA555分属不同的公司生产的产品。
内部结构和工作原理都相同。
NE555属于CMOS工艺制造,下面我们将对其进行介绍。
图1是NE555的外形封装图,图2是它的内部功能原理框图,图3是它的内部等效电路。
NE555的内部中心电路是三极管Q15和Q17加正反馈组成的RS触发器。
输入控制端有直接复位Reset端,通过比较器A1,复位控制端的TH、比较器A2置位控制的T。
输出端为F,另外还有集电极开路的放电管DIS。
它们控制的优先权是R、T、TH。
<图3 NE555内部等效电路>
表1是NE555的极限参数,不同的封装形式及不同的生产厂商的器件这些参数不尽相同,极限参数是指在不损坏器件的情况下,厂商保证的界限,并非可以工作的条件,如果超过某一环境下使用,其间的安全性将不会得到保证,这使用中应加以注意。
表1 NE555的极限参数
电源电压允许功耗工作温度储藏温度最高结温
+18V 600mW -10—+70℃
军用-55—+125℃-65—+150
℃
300℃
利用NE555可以组成相当多的应用电路,甚至多达数百种应用电路,在各类书刊中均有介绍,例如家用电器控制装置、门铃、报警器、信号发生器、电路检测仪器、元器件测量仪、定时器、压频转换电路、电源应用电路、自动控制装置及其它应用电路都有着广泛的应用,这是因为NE555巧妙地将模拟电路和数字电路结合在一起的缘故。
以下为几种常见的NE555应用电路:
图4.多谐振荡器图5.脉宽调制电路1。
NE555的升压电路

NE555在电源变换中应用万致远NE555在电源变换中的应用1.单电源变双电源电路如图1所示。
时基电路NE555接成无稳态电路,③脚输出频率为20kHz、占空比为l:1的方波。
③脚为高电平时,C4被充电;低电平时,C3被充电。
由于VD1、VD2的存在,C3、C4在电路中只充电不放电,充电最大值为电源电压G,将B端接地,在A、C两端就得到+/-G的双电源。
本电路输出电流超过50mA。
2.直流倍压电源如图2(a)所示。
NE555集成电路及外围元器件组成自激多谐振荡器,在其输出端③输出频率约为3kHz的方波,振荡频率取决于R1、R2和电容C2的数值。
输出脉冲通过C4、VD1和C5、VD2组成的二倍压整流电路在其输出端产生二倍电源电压的直流电压。
例如,如果集成电路的供电电压为5~15V,输出直流电压为10~30V。
要想获得更高电压,只需在输出端再增加更多级的倍压电路即可,图2(b)就是一个三倍压电路。
3.负倍压电源利用NE555集成电路不仅可以变换成正的倍压输出,也可以得到负的倍压输出。
图3就是一个负电压输出的例子。
负电压大小近似等于电源电压,只是极性发生了变化,是一个极性变换电路。
4.逆变电源电路利用NE555集成电路还可以把直流电压变换成交流电压,图4就是一个直流-交流(DC—AC)变换电路。
NE555的振荡频率为4kHz,方波输出经电阻R,和变压器T1,在T1的二次侧可以形成几百伏特的交流电压。
例如,变压器的一次侧与二次侧的匝数比为1:20,变压器一次侧的电压为10V,则T1的二次侧电压输出为200V。
如果图4(a)上的电阻R4及氖灯用图4(b)上的C3和二极管VD1代替,一个5~15V的直流电压可以变换成一个低电流、高电压的直流电压(可高于直流输出电压的几百倍)。
5.正弦电源电路图5是利用NE555集成电路,将直流电压变换成50~60Hz的正弦交流电压。
NE555电路是一个低频振荡器,用电位器R4将振荡频率调谐在50~60Hz的范围内。
NE555内部全解及应用电路集合

简易催眠器 时基电路555构成一个极低频振荡器,输出一个 个短的脉冲,使扬声器发出类似雨滴的声音(见附 图)。扬声器采用2英寸、8欧姆小型动圈式。雨滴声 的速度可以通过100K电位器来调节到合适的程度。 如果在电源端增加一简单的定时开关,则可以在使用 者进入梦乡后及时切断电源。
直流电机调速控制电路 这是一个占空比可调的脉冲振荡器。电机M是用它的输出脉冲 驱动的,脉冲占空比越大,电机电驱电流就越小,转速减慢;脉冲 占空比越小,电机电驱电流就越大,转速加快。因此调节电位器RP 的数值可以调整电机的速度。如电极电驱电流不大于200mA时,可 用CB555直接驱动;如电流大于200mA,应增加驱动级和功放级。 图中VD3是续流二极管。在功放管截止期间为电驱电流提供通路, 既保证电驱电流的连续性,又防止电驱线圈的自感反电动势损坏功 放管。电容C2和电阻R3是补偿网络,它可使负载呈电阻性。整个电 路的脉冲频率选在3~5千赫之间。频率太低电机会抖动,太高时因占 空比范围小使电机调速范围减小。
无稳类电路 第三类是无稳工作方式。无稳电路就 是多谐振荡电路,是555电路中应用最广的 一类。电路的变化形式也最多。为简单起 见,也把它分为三种。
第一种(见图1)是直接反馈型,振荡电阻 是连在输出端VO的。 第二种(见图2)是间接反馈型,振荡 电阻是连在电源VCC上的。其中第1个单元 电路(3.2.1)是应用最广的。第2个单元电 路(3.2.2)是方波振荡电路。第3、4个单 元电路都是占空比可调的脉冲振荡电路,功 能相同而电路结构略有不同,因此分别以 3.2.3a 和3.2.3b的代号。
第3种(图3)是压控振荡器。单稳型压控振 荡器电路有很多,都比较复杂。为简单起见, 我们只把它分为2个不同单元。不带任何辅助器 件的电路为1.3.1;使用晶体管、运放放大器等 辅助器件的电路为1.3.2。图中列出了2个常用电 路。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
N E555主要应用电路
2013年01月21日18:13整理
目录
D/A变换双相互补频率产生器................................................ 错误!未指定书签。
555与积分器组成的长延时电路.............................................. 错误!未指定书签。
程序触发和长延时电路 ..................................................... 错误!未指定书签。
间歇时间可调的定时器 ..................................................... 错误!未指定书签。
顺序控制定时电路 ......................................................... 错误!未指定书签。
LCD数字钟整点语言报时器.................................................. 错误!未指定书签。
通段时间可调循环定时插座电路.............................................. 错误!未指定书签。
简体晶体管测试仪 ......................................................... 错误!未指定书签。
简易线圈匝数测试仪 ....................................................... 错误!未指定书签。
生产线自动计数装置 ....................................................... 错误!未指定书签。
三位数子显示电容表 ....................................................... 错误!未指定书签。
输出电压可调的DC/DC倍压电源.............................................. 错误!未指定书签。
无人驾驶的小汽车 ......................................................... 错误!未指定书签。
模仿动物鸣叫音响电路 ..................................................... 错误!未指定书签。
可调速的电动玩具车 ....................................................... 错误!未指定书签。
简易玩具电子琴 ........................................................... 错误!未指定书签。
地震报警电路 ............................................................. 错误!未指定书签。
挥手停电子钟 ............................................................. 错误!未指定书签。
心电图机校验器 ........................................................... 错误!未指定书签。
疲劳程度测试仪 ........................................................... 错误!未指定书签。
老人跌倒呼救装置 ......................................................... 错误!未指定书签。
病人昏倒语音救护盒 ....................................................... 错误!未指定书签。
光控自动闪烁路标灯,电子蜡烛.............................................. 错误!未指定书签。
生日快乐电子蜡烛 ......................................................... 错误!未指定书签。
楼顶自动上水控制电路 ..................................................... 错误!未指定书签。
自动冲厕节水控制器 ....................................................... 错误!未指定书签。
水位自动控制电路 ......................................................... 错误!未指定书签。
红外水龙头控制电路 ....................................................... 错误!未指定书签。
柴油发电机组停来电控制电路................................................ 错误!未指定书签。
红外遥控语音报讯 ......................................................... 错误!未指定书签。
红外遥控开关 ............................................................. 错误!未指定书签。
红外遥控开关 ............................................................. 错误!未指定书签。
三通道红外遥控开关 ....................................................... 错误!未指定书签。
高性能红外遥控开关 ....................................................... 错误!未指定书签。
远距红外遥控 ............................................................. 错误!未指定书签。
四通道红外遥控 ........................................................... 错误!未指定书签。
多功能红外遥控开关 ....................................................... 错误!未指定书签。
热释红外遥控传感 ......................................................... 错误!未指定书签。
红外遥控声光报警 ......................................................... 错误!未指定书签。
温度控制 ................................................................. 错误!未指定书签。
马达自动调速 ............................................................. 错误!未指定书签。
A/D转换.................................................................. 错误!未指定书签。
D/A变换双相互补频率产生器
555与积分器组成的长延时电路
程序触发和长延时电路
秒-6小时定时电路
间歇时间可调的定时器
顺序控制定时电路
LCD数字钟整点语言报时器
通段时间可调循环定时插座电路
简体晶体管测试仪
简易线圈匝数测试仪
生产线自动计数装置
三位数子显示电容表
输出电压可调的DC/DC倍压电源
无人驾驶的小汽车
模仿动物鸣叫音响电路
可调速的电动玩具车
简易玩具电子琴
地震报警电路
挥手停电子钟
心电图机校验器
疲劳程度测试仪
老人跌倒呼救装置
病人昏倒语音救护盒
光控自动闪烁路标灯,电子蜡烛生日快乐电子蜡烛
楼顶自动上水控制电路
自动冲厕节水控制器
水位自动控制电路
红外水龙头控制电路
柴油发电机组停来电控制电路红外遥控语音报讯
红外遥控开关
红外遥控开关
三通道红外遥控开关
高性能红外遥控开关
远距红外遥控
四通道红外遥控
多功能红外遥控开关
热释红外遥控传感
红外遥控声光报警
温度控制
马达自动调速
A/D转换。
