3
负荷控制中心：是可对各负荷控制终端进行监 控的主控站，与配电网调度控制中心集成在 一起。
负荷控制信道：是连接主站系统和现场采集终 端之间的信息通道，确保终端实时，准确的 响应主站系统命令。
电力负荷控制终端：是装设在用户端，受电力 负荷控制中心的监视和控制的设备，也称被 控端。
4
负荷控制的优点 1、通过负荷控制，削峰填谷，使日负荷曲 线变得比较平坦，就能够使现有电力设备得 到充分利用，从而推迟扩建资金的投入。 2、减少发电机组的起停次数延长设备的使 用寿命，降低能源消耗。 3、对稳定系统的运行方式，提高供电可靠 性大有益处。 4、用户避峰用电可以减少电费支出，可以 形成双赢的局面。
•18
常见抄表故障
交采表或计量表无法抄表。
检修过程： 核对下发的电表参数，包括电表类型、 电表表号和电表对应的端口。 检查终端和电表之间的连线，看是否接 反或者断开。
19
检查485接口芯片。用万用表直流电压档 （2V或者2.5V档）测量终端A1、B1端子 上的电压，当终端抄表的时候（处理板 上的发光管RD0闪烁），应该看到电压 变化。否则接口芯片（MAX3082）损坏 。
20
若电流，电压与实际值相差较大而且有 倍数关系。 由于电压互感器，电流互感器的参数不 正确造成。应现场检查确定参数。从新 下发。
21
电流缺相，电压断相
检查一次侧电压互感器的保险和电流互 感器的接线及二次侧的导线连接有无松 动。 检查计量表及采样表的实验部件螺丝连 片是否正确连接，螺丝有无松动情况
12
脉冲接线方式一
电表以有源方式输出脉冲
•电 表 •脉冲输出
•+ －
•终 端 •脉冲输入
•+ －
2020/5/12
•13
脉冲接线方式二
电表输出脉冲有公共地(一)
终端
•12V
脉冲输入
+ - + wenku.baidu.com+ -
电表
脉冲输出
- + +
•阻值在1.5K左右的电阻
2020/5/12
•14
脉冲接线方式三
电表输出脉冲有公共地(二)
亮，否则是终端故障。
用万用表测量电表的脉冲输出口，看电表是否 损坏。对于有源电表，电表应该输出脉冲信号。 对于以无源方式输出脉冲的电表用以下方法检 测：将指针式万用表打到1K电阻档上，黑表笔 接在电表的脉冲输出正上，红接负，当电表输 出脉冲的时候万用表指针会抖动一下。否则电 表脉冲输出口损坏。
2020/5/12
5
负荷控制系统的基本层次
根据我国目前负荷管理的情况，负荷控 制系统以市（地）为基础。
在规模不大的情况下，可省去县（区） 负荷控制中心，而让市（区）负荷控制中 心直接管理各大用户和中、小重要用户。
6
7
负荷控制系统的功能 负荷控制中心主控机的功能 1．管理功能 （1）编制负荷控制实施方案。 （2）日、月、年各种报表打印。 2．负荷控制功能 （1）定时自动或手动发送系统分区、分组的广
播命令，进行跳、合闸操作。
8
（2）发送功率控制、电能量控制的投人 和解除命令。
（3）峰、谷、平各时段的设定和调整。 （4）对成组或单个终端的功率、功率控
制时段、电能量定值的设定和调整。 （5）分时计费电能表的切换。 （6）系统对时。 （7）发送电能表读数冻结命令。 （8）定时和随机远方抄表。
9
3．数据处理功能 （1）数据合理性检查。 （2）计算处理功能。 （3）画面数据自动刷新。 （4）异常、格限或事故告各。 （5）检查、确认操作用码口令及各种操作
•观察接口板上的脉冲指示灯，正常情况下 应该随着电表的脉冲输出指示灯一起闪烁。
•检查终端和电表之间的接线是否正确，查 看连线是否折断，对于接线方式三还应该 检查终端12V是否正常输出。
2020/5/12
•17
终端脉冲采集检修方法
将终端的12V地和脉冲地短接，将终端的12V电
源加到脉冲输入口上，终端的脉冲指示灯应该
作及运行情况监视的功能。
11
负荷控制终端与计量表的连接
一、电能表回路（脉冲，抄表）施工要求： 脉冲连接线可以用七芯有色屏蔽电缆连接。 两芯接电能计量表的有功，两芯接电能计量 表的无功，两芯接电能计量表的RS485口， 一芯备用。或一芯接有功的+，一芯接有功 的—，一芯接无功的—，两芯接电能计量表 的RS485口。
命令的检查、确认并打印记录。 （6）实时负荷曲线（包括日、月和特殊用
户）绘制，图表显示和拷贝。 （7）随机查询。
10
4. 通信功能 （1）与电力调度中心交换信息。 （2）与上级负荷控制中心或计划用电管理
部门交换信息。 （3）与计算机网络通信。 5. 其他功能 （1）调试时与终端通话功能。 （2）对配电网中各种电气设备分、合闸操
终端
•12V
脉冲输入
+ - +- + -
电表
脉冲输出
- + +
2020/5/12
•15
脉冲接线方式四
电表以无源方式输出脉冲，且每一路脉冲独立输出
“+”端共接的电表也用这样的接法
终端
•12V
脉冲输入
- •+
+- + -
电表
脉冲输出
+ - +-
2020/5/12
•16
终端脉冲采集检修方法
不同的接线方式用不同的检修方法，一般 情况下按照以下步骤检修
22
常见抄表脉冲故障
所谓的抄表脉冲故障是指：终端无法正确 通过电表脉冲来采集用户负荷。 用户正常用电，实时召测脉冲负荷为零 召测用户脉冲参数，是否与主站一致。 检查接线方式是否有误。 观察接线板的脉冲输入指示灯有无闪烁。 检查计量表连线是否连接正常，有无松动 。
23

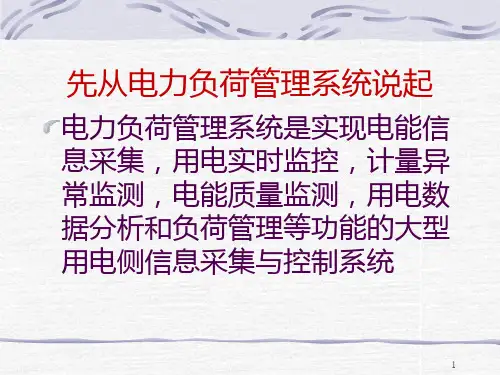

先从电力负荷管理系统说起
电力负荷管理系统是实现电能信 息采集，用电实时监控，计量异 常监测，电能质量监测，用电数 据分析和负荷管理等功能的大型 用电侧信息采集与控制系统
1
负荷管理系统结构图
2
负控系统的构成
电力负荷控制中心 前置机，服务器，工作站，UPS电源等 负荷控制信道 光纤通道，230MHz无线通讯，无线公 网等 负荷控制终端 专变采集终端，集中抄表终端，配变终 端等
负荷控制中心：是可对各负荷控制终端进行监 控的主控站，与配电网调度控制中心集成在 一起。
负荷控制信道：是连接主站系统和现场采集终 端之间的信息通道，确保终端实时，准确的 响应主站系统命令。
电力负荷控制终端：是装设在用户端，受电力 负荷控制中心的监视和控制的设备，也称被 控端。
4
负荷控制的优点 1、通过负荷控制，削峰填谷，使日负荷曲 线变得比较平坦，就能够使现有电力设备得 到充分利用，从而推迟扩建资金的投入。 2、减少发电机组的起停次数延长设备的使 用寿命，降低能源消耗。 3、对稳定系统的运行方式，提高供电可靠 性大有益处。 4、用户避峰用电可以减少电费支出，可以 形成双赢的局面。
•18
常见抄表故障
交采表或计量表无法抄表。
检修过程： 核对下发的电表参数，包括电表类型、 电表表号和电表对应的端口。 检查终端和电表之间的连线，看是否接 反或者断开。
19
检查485接口芯片。用万用表直流电压档 （2V或者2.5V档）测量终端A1、B1端子 上的电压，当终端抄表的时候（处理板 上的发光管RD0闪烁），应该看到电压 变化。否则接口芯片（MAX3082）损坏 。
20
若电流，电压与实际值相差较大而且有 倍数关系。 由于电压互感器，电流互感器的参数不 正确造成。应现场检查确定参数。从新 下发。
21
电流缺相，电压断相
检查一次侧电压互感器的保险和电流互 感器的接线及二次侧的导线连接有无松 动。 检查计量表及采样表的实验部件螺丝连 片是否正确连接，螺丝有无松动情况
12
脉冲接线方式一
电表以有源方式输出脉冲
•电 表 •脉冲输出
•+ －
•终 端 •脉冲输入
•+ －
2020/5/12
•13
脉冲接线方式二
电表输出脉冲有公共地(一)
终端
•12V
脉冲输入
+ - + wenku.baidu.com+ -
电表
脉冲输出
- + +
•阻值在1.5K左右的电阻
2020/5/12
•14
脉冲接线方式三
电表输出脉冲有公共地(二)
亮，否则是终端故障。
用万用表测量电表的脉冲输出口，看电表是否 损坏。对于有源电表，电表应该输出脉冲信号。 对于以无源方式输出脉冲的电表用以下方法检 测：将指针式万用表打到1K电阻档上，黑表笔 接在电表的脉冲输出正上，红接负，当电表输 出脉冲的时候万用表指针会抖动一下。否则电 表脉冲输出口损坏。
2020/5/12
5
负荷控制系统的基本层次
根据我国目前负荷管理的情况，负荷控 制系统以市（地）为基础。
在规模不大的情况下，可省去县（区） 负荷控制中心，而让市（区）负荷控制中 心直接管理各大用户和中、小重要用户。
6
7
负荷控制系统的功能 负荷控制中心主控机的功能 1．管理功能 （1）编制负荷控制实施方案。 （2）日、月、年各种报表打印。 2．负荷控制功能 （1）定时自动或手动发送系统分区、分组的广
播命令，进行跳、合闸操作。
8
（2）发送功率控制、电能量控制的投人 和解除命令。
（3）峰、谷、平各时段的设定和调整。 （4）对成组或单个终端的功率、功率控
制时段、电能量定值的设定和调整。 （5）分时计费电能表的切换。 （6）系统对时。 （7）发送电能表读数冻结命令。 （8）定时和随机远方抄表。
9
3．数据处理功能 （1）数据合理性检查。 （2）计算处理功能。 （3）画面数据自动刷新。 （4）异常、格限或事故告各。 （5）检查、确认操作用码口令及各种操作
•观察接口板上的脉冲指示灯，正常情况下 应该随着电表的脉冲输出指示灯一起闪烁。
•检查终端和电表之间的接线是否正确，查 看连线是否折断，对于接线方式三还应该 检查终端12V是否正常输出。
2020/5/12
•17
终端脉冲采集检修方法
将终端的12V地和脉冲地短接，将终端的12V电
源加到脉冲输入口上，终端的脉冲指示灯应该
作及运行情况监视的功能。
11
负荷控制终端与计量表的连接
一、电能表回路（脉冲，抄表）施工要求： 脉冲连接线可以用七芯有色屏蔽电缆连接。 两芯接电能计量表的有功，两芯接电能计量 表的无功，两芯接电能计量表的RS485口， 一芯备用。或一芯接有功的+，一芯接有功 的—，一芯接无功的—，两芯接电能计量表 的RS485口。
命令的检查、确认并打印记录。 （6）实时负荷曲线（包括日、月和特殊用
户）绘制，图表显示和拷贝。 （7）随机查询。
10
4. 通信功能 （1）与电力调度中心交换信息。 （2）与上级负荷控制中心或计划用电管理
部门交换信息。 （3）与计算机网络通信。 5. 其他功能 （1）调试时与终端通话功能。 （2）对配电网中各种电气设备分、合闸操
终端
•12V
脉冲输入
+ - +- + -
电表
脉冲输出
- + +
2020/5/12
•15
脉冲接线方式四
电表以无源方式输出脉冲，且每一路脉冲独立输出
“+”端共接的电表也用这样的接法
终端
•12V
脉冲输入
- •+
+- + -
电表
脉冲输出
+ - +-
2020/5/12
•16
终端脉冲采集检修方法
不同的接线方式用不同的检修方法，一般 情况下按照以下步骤检修
22
常见抄表脉冲故障
所谓的抄表脉冲故障是指：终端无法正确 通过电表脉冲来采集用户负荷。 用户正常用电，实时召测脉冲负荷为零 召测用户脉冲参数，是否与主站一致。 检查接线方式是否有误。 观察接线板的脉冲输入指示灯有无闪烁。 检查计量表连线是否连接正常，有无松动 。
23
先从电力负荷管理系统说起
电力负荷管理系统是实现电能信 息采集，用电实时监控，计量异 常监测，电能质量监测，用电数 据分析和负荷管理等功能的大型 用电侧信息采集与控制系统
1
负荷管理系统结构图
2
负控系统的构成
电力负荷控制中心 前置机，服务器，工作站，UPS电源等 负荷控制信道 光纤通道，230MHz无线通讯，无线公 网等 负荷控制终端 专变采集终端，集中抄表终端，配变终 端等
