11.MCGS组态软件使用
MCGS工控组态软件使用课件
脚本运行错误或逻辑不正确。
数据连接问题
无法正常连接设备或数据传输中断。
画面设计问题
画面布局不合理或控件无法正常显示。
解决方案与技巧
软件启动问题
重新安装软件或检查系统环境是否满足软件 要求。
画面设计问题
调整画面布局或使用正确的控件类型。
数据连接问题
检查设备连接线是否完好，重新配置数据源 。
报表生成与导
报表模板设计
创建或导入报表模板，定义报表的格式和内 容。
报表数据提取
从数据库或实时数据中提取报表所需的数据 。
报表生成
根据模板和数据生成报表。
报表导出
将报表导出为Excel、PDF等格式，便于分析 和汇报。
PART 04
MCGS工控组态软件高级 功能
脚本编程
脚本编程语言
MCGS支持多种脚本编程语言，如VBScript和JavaScript，允许用 户自定义数据处理、事件响应等逻辑。
软件特点
易学易用
MCGS工控组态软件采用图形化编程语 言，无需编写复杂的代码，降低了学习
门槛。
实时性强
软件采用多线程技术，能够实时处理 数据和事件，保证系统的稳定性和可
靠性。
功能强大
软件具备丰富的功能模块，支持多种 通信协议和硬件设备，可满足各种工 业控制需求。
安全性高
软件具备完善的安全机制，可对数据 进行加密、备份和恢复，保障系统的 安全性和稳定性。
脚本编辑器
提供可视化的脚本编辑器，方便用户编写、调试和运行脚本程序。
脚本库
提供丰富的脚本库函数，包括数学运算、字符串处理、文件操作等 ，简化脚本编写过程。
数据库连接
数据库类型

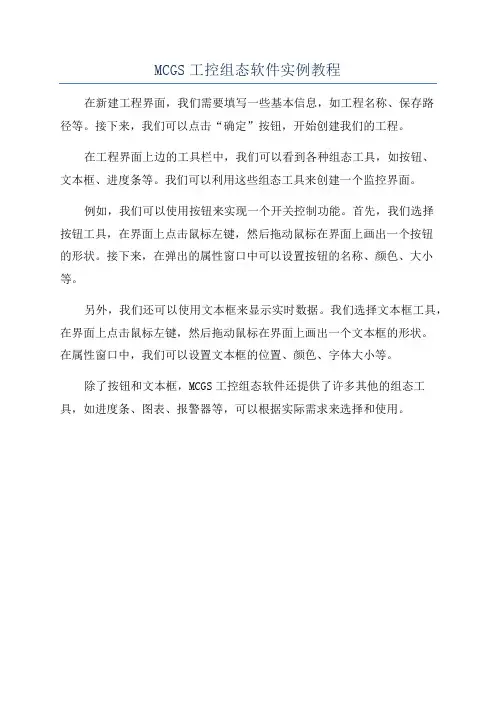

MCGS工控组态软件实例教程
MCGS工控组态软件实例教程
在新建工程界面，我们需要填写一些基本信息，如工程名称、保存路
径等。
接下来，我们可以点击“确定”按钮，开始创建我们的工程。
在工程界面上边的工具栏中，我们可以看到各种组态工具，如按钮、
文本框、进度条等。
我们可以利用这些组态工具来创建一个监控界面。
例如，我们可以使用按钮来实现一个开关控制功能。
首先，我们选择
按钮工具，在界面上点击鼠标左键，然后拖动鼠标在界面上画出一个按钮
的形状。
接下来，在弹出的属性窗口中可以设置按钮的名称、颜色、大小等。
另外，我们还可以使用文本框来显示实时数据。
我们选择文本框工具，在界面上点击鼠标左键，然后拖动鼠标在界面上画出一个文本框的形状。
在属性窗口中，我们可以设置文本框的位置、颜色、字体大小等。
除了按钮和文本框，MCGS工控组态软件还提供了许多其他的组态工具，如进度条、图表、报警器等，可以根据实际需求来选择和使用。
mcgs组态软件使用
组态软件通常有以下几方面的功能
（1）强大的界面显示组态功能。目前，工控 组态软件大都运行于Windows环境下，充分 利用Windows的图形功能完善界面美观的特 点，可视化的m风格界面、丰富的工具栏， 操作人员可以直接进人开发状态，节省时间。
丰富的图形控件和工况图库，既提供所需的 组件，又是界面制作向导。提供给用户丰富 的作图工具，可随心所欲地绘制出各种工业 界面，并可任意编辑，从而将开发人员从繁 重的界面设计中解放出来，丰富的动画连接 方式，如隐含、闪烁、移动等等，使界面生 动、直观。
组态软件的学习
组态软件，又称组态监控软件系统软件。译 自英文SCADA,即 Supervisory Control and Data Acquisition(数据采集与监视控制)。它 是指一些数据采集与过程控制的专用软件。
它们处在自动控制系统监控层一级的软件平台和开 发环境，使用灵活的组态方式，为用户提供快速构 建工业自动控制系统监控功能的、通用层次的软件 工具。组态软件的应用领域很广，可以应用于电力 系统、给水系统、石油、化工等领域的数据采集与 监视控制以及过程控制等诸多领域。在电力系统以 及电气化铁道上又称远动系统(RTUSystem,Remote Terminal Unit)。
(3) 丰富的功能模块。提供丰富的控潲功能库， 满足用户的测控要求和现场需求。利用各种 功能模块，完成实时监控 产生功能报表 显示 历史曲线、实时曲线、提供报警等功能，使 系统具有良好的人机界面，易于操作，系统 既叫适用于单机集中式控制、DCS分布式控 制，也可以是带远程遇信能力的远程测控系 统．
1.世纪星：由北京世纪长秋科技有限公司开发。产 品自1999年开始销售。 2.三维力控：由北京三维力控科技有限公司开发， 核心软件产品初创于1992年。 3.组态王KingView：由北京亚控科技发展有限公司 开发，该公司成立于1997年。1991年开始创业， 1995年推出组态王1.0版本，目前在市场上广泛推 广KingView6.53、KingView6.55版本，每年销量在 10,000套以上，在国产软件市场中市场占有率第一。
MCGS工控组态软件使用说明书
MCGS工控组态软件使用说明书一、概述计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备。
二、软件组成(一)按使用环境分，MCGS组态软件由“MCGS组态环境”和“MCGS运行环境”两个系统组成。
两部分互相独立，又紧密相关，分述如下：1.MCGS组态环境：该环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。
2.MCGS运行环境：该环境是用户应用系统的运行环境，在运行环境中完成对工程的控制工作。
(二)按组成要素分，MCGS工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成：1.主控窗口：是工程的主窗口或主框架。
在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。
主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
2.设备窗口：是连接和驱动外部设备的工作环境。
在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。
3.用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。

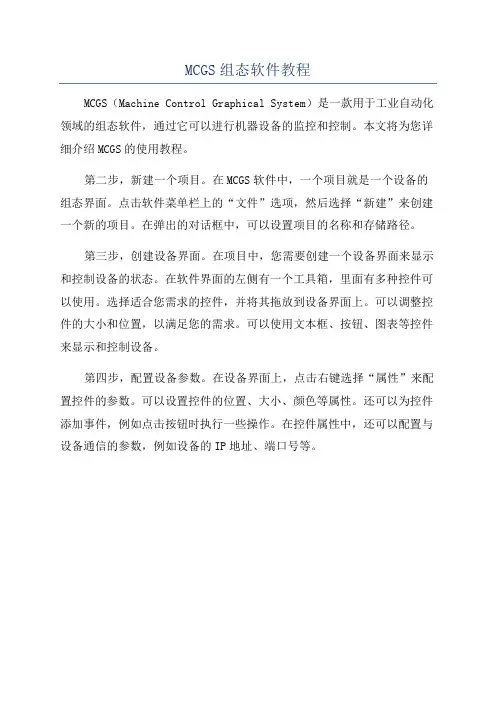

MCGS组态软件教程
MCGS组态软件教程
MCGS（Machine Control Graphical System）是一款用于工业自动化领域的组态软件，通过它可以进行机器设备的监控和控制。
本文将为您详细介绍MCGS的使用教程。
第二步，新建一个项目。
在MCGS软件中，一个项目就是一个设备的组态界面。
点击软件菜单栏上的“文件”选项，然后选择“新建”来创建一个新的项目。
在弹出的对话框中，可以设置项目的名称和存储路径。
第三步，创建设备界面。
在项目中，您需要创建一个设备界面来显示和控制设备的状态。
在软件界面的左侧有一个工具箱，里面有多种控件可以使用。
选择适合您需求的控件，并将其拖放到设备界面上。
可以调整控件的大小和位置，以满足您的需求。
可以使用文本框、按钮、图表等控件来显示和控制设备。
第四步，配置设备参数。
在设备界面上，点击右键选择“属性”来配置控件的参数。
可以设置控件的位置、大小、颜色等属性。
还可以为控件添加事件，例如点击按钮时执行一些操作。
在控件属性中，还可以配置与设备通信的参数，例如设备的IP地址、端口号等。
MCGS组态软件触摸屏简单使用步骤
MCGS组态软件触摸屏简单使用步调之青柳念文创作本教程旨在制作TPC7062KS型号触摸屏简单节制按钮和输出指示1、软件装置找到对应的文件夹，运行外面的SETUP.EXE，全部默许设定，直至完成，插上TPC7062KS的USB下载线，自动装置驱动程序.将触摸屏和PLC相毗连，在YL-235A中，触摸屏通过COM口直接与PLC的编程口毗连，所用的通讯电缆采取PC-PPI电缆，见下图.2、打开桌面上的，界面如下：点击新建按下确定在实时数据库里，新增对象，双击名字，可停止属性的修改，如下图，我们这里新增5个，分别为启动按钮，停止按钮，运行指示、停止指示、报警指示.最后完成如下图3、双击设备窗口的设备窗口将双击左边的通用串口父设备和西门子s7-200ppi双击通用串口父设备0，停止属性设置■串口端标语（1～255）设置为： 0 - COM1；■通讯波特率设置为：6-9600；■数据位位数设置为：0-8；■停止位位数设置为：0-１；■数据校验方式设置为：2–偶校验；■其它设置为默许.双击“西门子_S7200PPI”—I000.7,可以单击“删除全部通道”按钮给以删除.接下停止变量的毗连，这里以“启动按钮”变量停止连为例说明.①单击“增加设备通道”按钮，出现下图所示窗口.参数设置如下：■通道类型：M寄存器；■数据类型：通道的第00位■通道地址：1；■通道个数：2；■读写方式：读写.②单击“确认”按钮，完成基本属性设置.③双击“”通道对应的毗连变量，从数据中心选择变量：“启动按钮”.用同样的方法，增加其它通道，毗连变量，如图，完成单击“确认”按钮.关掉窗口，保管.在用户窗口里新建两个窗口，在窗口属性里分别定名为欢迎界面和节制窗口，可以修改布景颜色.双击新建的窗口，停止编辑点击工具箱中的，停止标签制作双击制作完成的标签，执行属性设置.单击工具条中的“工具箱”按钮，打开绘图工具箱.在窗口上拉出一片区域额，选中，加载位图.双击图片，作如下设置双击节制窗口，进入窗口编辑单击工具条中的“工具箱”按钮，数据对象中，单击右角的“？”按钮，从数据中心选择“报警指示”变量.动画毗连中，单击“填充颜色”，右边出现，“”按钮单击“”按钮，出现如下对话框“属性设置”页中，填充颜色：白色；“填充颜色”页中，分段点0对应颜色：白色；分段点1对应颜色：浅绿色.见图，单击“确认”按钮完成.“停止指示”制作方法同上，属性设置如下：■填充颜色：白色；■表达式：停止指示；■分段点0对应颜色：白色；分段点1对应颜色：红色.“运行指示”属性设置如下：■填充颜色：白色；■表达式：运行指示；分段点0对应颜色：白色；分段点1对应颜色：绿色.闪烁制作按钮.以启动按钮为例，给以说明：①单击绘图工具箱中“”图标，在窗口中拖出一个大小合适的按钮，双击按钮，出现如下图窗口，属性设置如下：图1-22②“基本属性”页中,无论是抬起还是按下状态，文本都设置为启动按钮；“抬起功能”属性为字体设置宋体，字体大小设置为小四号，布景颜色设置为浅绿色；“按下功能”为：字体大小设置为小五号，其它同抬起功能.③“操纵属性”页中,抬起功能: 数据对象值操纵按1松0，启动按钮；④其它默许.单击“确认”按钮完成.⑤“停止按钮”除了变量毗连、文本文字设置为“停止按钮”，文本颜色为红色的外，其它属性设置同“启动按钮”⑥“退出主画面”按钮属性设置如下：■文本设置：退出主画面；■抬起功能属性：字体设置宋体，字体大小设置为小四号，布景颜色设置为黄色；■抬起功能属性：字体大小设置为小五号，其它同抬起功能；“操纵属性”页中，抬起功能：打开用户窗口选择“欢迎画面”制作按钮。
MCGS组态控制系统演示工程操作步骤..
水箱液位控制系统演示工程操作步骤一、创建新工程1、双击桌面中的图标，进入MCGS组态环境工作台，如图1所示。
2、点击图1中的“新建窗口”，出现“窗口0”图标。
3、点击“窗口0”鼠标右键，选择“属性”，按照图2进行设置，则窗口名称变为“水箱液位控制系统”，如图2右图所示。
图2二、画面设计1、在“水箱液位控制”窗口点击菜单中的【工具箱】图标，单击插入元件按钮，打开【对象元件管理】中的【储藏罐】，选择罐17，点击确定。
如图3所示，则所选中的罐出现在桌面的左上角，用鼠标改变其大小及位置。
图32、按照同样的方法，【储藏罐】选中2个罐（罐17，罐53），【阀】选中2个阀（阀58，阀44），1个泵（泵40）。
按图4放置。
图43、选中工具箱中的【流动快】按钮，单击鼠标并移动光标放置流动快。
如图5所示设置流动快。
图54、选中流动块，点击鼠标右键【属性】，按图6设置属性。
图65、添加文字，选中工具箱中的【标签】按钮，鼠标的光标变为“十字”形，在窗口任意位置拖曳鼠标，拉出一个一定大小的矩形。
建立矩形框后，鼠标在其内闪烁，可直接输入“水箱液位控制系统演示工程”文字。
选中文字，鼠标右键【属性】，按图7设置。
图76、点击菜单中的，可变更字体大小。
按图5添加其他文字。
三、MCGS数据对象设置2、单击工作台【实时数据库】按钮，进入【实时数据库】窗口。
单击窗口右边的【新增对象】按钮，在窗口的数据对象列表中，就会增加新的数据对象。
双击选中对象，按图8设置数据对象属性。
图83、按照图9设置其他数据对象属性。
图94、双击【液位组】，存盘属性按图10设置，组对象成员按图11设置。
图10图11四、动画连接（一）水罐动画连接1、在【用户窗口】中，双击【水箱液位控制】，进入窗口后双击水罐1，弹出【单元属性设置】窗口，如图12所示。
图122、单击【动画连接】，选中折线，则出现。
单击按钮进入【动画组态属性设置】窗口，各项设置如图13所示，单击确认后，水罐1的对象变量连接就成功了。
MCGS工控组态软件使用课件
MCGS工控组态软件发展趋势
ቤተ መጻሕፍቲ ባይዱ
人机交互体验
MCGS工控组态软件在人机交 互体验方面将越来越注重用户 的感知和操作便利性。
工业自动化技术
MCGS工控组态软件将紧跟工 业自动化技术发展，不断提供 更先进的功能和解决方案。
MCGS工控组态软件使用课件
MCGS工控组态软件介绍
MCGS工控组态软件是一种功能强大的工业自动化软件，用于创建人机界面 和监控系统。 它具有友好的用户界面、灵活多样的组态能力以及广泛的应用领域。
安装MCGS工控组态软件
了解MCGS工控组态软件的系统要求，并通过官方网站下载和安装最新版本的软件。
MCGS工控组态软件的应用
MCGS工控组态软件应 用案例
MCGS工控组态软件广泛 应用于工业自动化领域， 包括制造业、能源、交通 等各个行业。
MCGS工控组态软件的 优化建议
通过合理的组件布局、优 化的数据显示和灵活的交 互设计，可以提升工控系 统的效率和易用性。
总结
MCGS工控组态软件的优 点和应用前景
物联网应用
MCGS工控组态软件将与物联 网技术紧密结合，实现智能化 的工控系统集成和优化。
MCGS工控组态软件界面
工程管理
在工程管理界面中， 您可以创建、打开 和保存项目文件。
组件库
组件库提供了丰富 的可定制化控件， 用于构建用户界面 的各种元素。
属性配置
通过属性配置界面， 您可以对组件进行 参数设置和样式调 整，以满足您的需 求。
监控窗口
监控窗口用于显示 实时数据和报警信 息，帮助您实时监 视工控系统的运行 状态。
MCGS组态控制系统演示工程操作步骤..
水箱液位控制系统演示工程操作步骤一、创建新工程1、双击桌面中的图标，进入MCGS组态环境工作台，如图1所示。
2、点击图1中的“新建窗口”，出现“窗口0”图标。
3、点击“窗口0”鼠标右键，选择“属性”，按照图2进行设置，则窗口名称变为“水箱液位控制系统”，如图2右图所示。
图2二、画面设计1、在“水箱液位控制”窗口点击菜单中的【工具箱】图标，单击插入元件按钮，打开【对象元件管理】中的【储藏罐】，选择罐17，点击确定。
如图3所示，则所选中的罐出现在桌面的左上角，用鼠标改变其大小及位置。
图32、按照同样的方法，【储藏罐】选中2个罐（罐17，罐53），【阀】选中2个阀（阀58，阀44），1个泵（泵40）。
按图4放置。
图43、选中工具箱中的【流动快】按钮，单击鼠标并移动光标放置流动快。
如图5所示设置流动快。
图54、选中流动块，点击鼠标右键【属性】，按图6设置属性。
图65、添加文字，选中工具箱中的【标签】按钮，鼠标的光标变为“十字”形，在窗口任意位置拖曳鼠标，拉出一个一定大小的矩形。
建立矩形框后，鼠标在其内闪烁，可直接输入“水箱液位控制系统演示工程”文字。
选中文字，鼠标右键【属性】，按图7设置。
图76、点击菜单中的，可变更字体大小。
按图5添加其他文字。
三、MCGS数据对象设置2、单击工作台【实时数据库】按钮，进入【实时数据库】窗口。
单击窗口右边的【新增对象】按钮，在窗口的数据对象列表中，就会增加新的数据对象。
双击选中对象，按图8设置数据对象属性。
图83、按照图9设置其他数据对象属性。
图94、双击【液位组】，存盘属性按图10设置，组对象成员按图11设置。
图10图11四、动画连接（一）水罐动画连接1、在【用户窗口】中，双击【水箱液位控制】，进入窗口后双击水罐1，弹出【单元属性设置】窗口，如图12所示。
图122、单击【动画连接】，选中折线，则出现。
单击按钮进入【动画组态属性设置】窗口，各项设置如图13所示，单击确认后，水罐1的对象变量连接就成功了。
MCGS组态控制系统演示工程操作步骤
水箱液位控制系统演示工程操作步骤一、创建新工程1、双击桌面中的图标，进入MCGS组态环境工作台，如图1所示。
2、点击图1中的“新建窗口”，出现“窗口0”图标。
3、点击“窗口0”鼠标右键，选择“属性”，按照图2进行设置，则窗口名称变为“水箱液位控制系统”，如图2右图所示。
图2二、画面设计1、在“水箱液位控制”窗口点击菜单中的【工具箱】图标，单击插入元件按钮，打开【对象元件管理】中的【储藏罐】，选择罐17，点击确定。
如图3所示，则所选中的罐出现在桌面的左上角，用鼠标改变其大小及位置。
图32、按照同样的方法，【储藏罐】选中2个罐（罐17，罐53），【阀】选中2个阀（阀58，阀44），1个泵（泵40）。
按图4放置。
图43、选中工具箱中的【流动快】按钮，单击鼠标并移动光标放置流动快。
如图5所示设置流动快。
图54、选中流动块，点击鼠标右键【属性】，按图6设置属性。
图65、添加文字，选中工具箱中的【标签】按钮，鼠标的光标变为“十字”形，在窗口任意位置拖曳鼠标，拉出一个一定大小的矩形。
建立矩形框后，鼠标在其内闪烁，可直接输入“水箱液位控制系统演示工程”文字。
选中文字，鼠标右键【属性】，按图7设置。
图76、点击菜单中的，可变更字体大小。
按图5添加其他文字。
三、MCGS数据对象设置2、单击工作台【实时数据库】按钮，进入【实时数据库】窗口。
单击窗口右边的【新增对象】按钮，在窗口的数据对象列表中，就会增加新的数据对象。
双击选中对象，按图8设置数据对象属性。
图83、按照图9设置其他数据对象属性。
图94、双击【液位组】，存盘属性按图10设置，组对象成员按图11设置。
图10图11四、动画连接（一）水罐动画连接1、在【用户窗口】中，双击【水箱液位控制】，进入窗口后双击水罐1，弹出【单元属性设置】窗口，如图12所示。
图122、单击【动画连接】，选中折线，则出现。
单击按钮进入【动画组态属性设置】窗口，各项设置如图13所示，单击确认后，水罐1的对象变量连接就成功了。
MCGS工控组态软件使用说明书
MCGS工控组态软件使用说明书一、概述计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备。
二、软件组成(一)按使用环境分，MCGS组态软件由“MCGS组态环境”和“MCGS运行环境”两个系统组成。
两部分互相独立，又紧密相关，分述如下：1.MCGS组态环境：该环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。
2.MCGS运行环境：该环境是用户应用系统的运行环境，在运行环境中完成对工程的控制工作。
(二)按组成要素分，MCGS工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成：1.主控窗口：是工程的主窗口或主框架。
在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。
主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
2.设备窗口：是连接和驱动外部设备的工作环境。
在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。
3.用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。

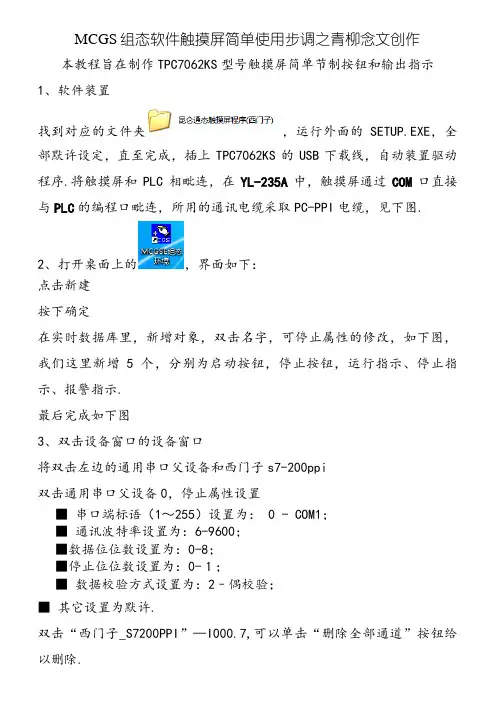

MCGS组态软件触摸屏简单使用步骤(互联网+)
MCGS组态软件触摸屏简单使用步骤本教程旨在制作TPC7062KS型号触摸屏简单控制按钮和输出指示1、软件安装找到对应的文件夹，运行里面的SETUP.EXE，全部默认设定，直至完成，插上TPC7062KS的USB下载线，自动安装驱动程序。
将触摸屏和PLC相连接，在YL-235A中，触摸屏通过COM口直接与PLC的编程口连接，所用的通讯电缆采用PC-PPI电缆，见下图。
2、打开桌面上的，界面如下：点击新建按下确定在实时数据库里，新增对象，双击名字，可进行属性的修改，如下图，我们这里新增5个，分别为启动按钮，停止按钮，运行指示、停止指示、报警指示。
最后完成如下图3、双击设备窗口的设备窗口将双击左边的通用串口父设备和西门子s7-200ppi双击通用串口父设备0，进行属性设置■串口端口号（1～255）设置为： 0 - COM1；■通讯波特率设置为：6-9600；■数据位位数设置为：0-8；■停止位位数设置为：0-１；■数据校验方式设置为：2–偶校验；■其它设置为默认。
双击“西门子_S7200PPI”，进入设备编辑窗口，如下见图。
默认右窗口自动生产通道名称I000.0—I000.7,可以单击“删除全部通道”按钮给以删除。
接下进行变量的连接，这里以“启动按钮”变量进行连为例说明。
①单击“增加设备通道”按钮，出现下图所示窗口。
参数设置如下：■通道类型： M寄存器；■数据类型：通道的第00位■通道地址：1；■通道个数：2；■读写方式：读写。
②单击“确认”按钮，完成基本属性设置。
③双击“只读M001.0”通道对应的连接变量，从数据中心选择变量：“启动按钮”。
用同样的方法，增加其它通道，连接变量，如图，完成单击“确认”按钮。
关掉窗口，保存。
在用户窗口里新建两个窗口，在窗口属性里分别命名为欢迎界面和控制窗口，可以修改背景颜色。
双击新建的窗口，进行编辑点击工具箱中的，进行标签制作双击制作完成的标签，执行属性设置。
单击工具条中的“工具箱”按钮，打开绘图工具箱。
11.MCGS组态软件使用
MCGS工控组态软件的使用[学习目标]1.理解工业控制组态的基本概念、大致内容以及运行环境的执行机制；2.掌握动画组态、报表组态、实时与历史曲线组态等组态内容的操作方法；任务一、了解MCGS组态软件的基本概念及运行机制一、任务实施1) 教师讲解工业组态基本概念。
2）教师通过实例分析MCGS组态软件的系统构成、工作机制等。
二、思考题1) 什么是工业控制组态？2）MCGS组态软件的五大部分分别是？各起什么作用？3）MCGS组态软件是如何产生动画效果的？三、MCGS组态软件基本知识1．MCGS组态软件概述1.1 什么是MCGS组态软件MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。
MCGS为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。
使用MCGS，用户无须具备计算机编程的知识，就可以在短时间内轻而易举地完成一个运行稳定，功能全面，维护量小并且具备专业水准的计算机监控系统的开发工作。
MCGS 具有操作简便、可视性好、可维护性强、高性能、高可靠性等突出特点，已成功应用于石油化工、钢铁行业、电力系统、水处理、环境监测、机械制造、交通运输、能源原材料、农业自动化、航空航天等领域，经过各种现场的长期实际运行，系统稳定可靠。
1.2 MCGS 组态软件的系统构成MCGS 组态软件的整体结构MCGS 5.1软件系统包括组态环境和运行环境两个部分。
组态环境相当于一套完整的工具软件，帮助用户设计和构造自己的应用系统。
运行环境则按照组态环境中构造的组态工程，以用户指定的方式运行，并进行各种处理，完成用户组态设计的目标和功能。
MCGS工控组态软件使用
组态（Configuration）为模块化任意组合。
通用组态软件主要特点有：
（1）延续性和可扩充性。当现场（包括硬件设备或系统结构） 或用户需求发生改变时，不需作很多修改而方便地完成软件 的更新和升级；
（2）封装性（易学易用）。通用组态软件所能完成的功能都 用一种方便用户使用的方法包装起来，不需掌握太多的编程 语言技术（甚至不需要编程技术），就能很好地完成一个复 杂工程所要求的所有功能；
MCGS组态软件的系统构成
存放于MCGS目录的Program子目录中
McgsSet.exe支持
可执行程序McgsRun.exe支持
生成扩展名为.mcg的工程文件（组态结果数据库） 存放于MCGS目录的WORK子目录中
与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”
MCGS组态软件五大组成部分
（2）双击
（1）双击
串口设备组态 完成
（3）参 数设置
串口父设备通 信参数设置
串口子设备设置
（4）三菱FX232 设备属性设置
（5）设置通道内部属性
（6）通道设置
选出所需的PLC元件
（8）通信标志为 0则通信正常 设备调试
（7）在对应数据 对象框内点右键出 现数据库变量列表
所需的PLC元件与数据库变 量连接
将修改后的程序下载到PLC并运行 关闭GX,以免与MCGS共用串口出现冲突 进入MCGS运行
PLCPCBiblioteka MCGS GXM10
RST C0
M0
X1 X2 M1 C0 M10
M10
M10
T1
T0
T0
MCGS组态控制系统演示工程操作步骤
MCGS组态控制系统演示工程操作步骤1. 简介MCGS组态控制系统是一种基于计算机技术的现代化自动化控制系统。
它采用模块化设计，具有可靠性高、功能强大、易于操作等优点。
MCGS组态控制系统广泛应用于水利、电力、石化等工业领域，并成为控制领域的一种重要工具。
本文档将介绍MCGS组态控制系统演示工程的操作步骤，帮助读者快速上手使用MCGS组态控制系统并进行基本操作。
2. 系统环境MCGS组态控制系统演示工程是运行在Windows平台上的，因此使用本系统需要满足以下环境：•Windows操作系统（Windows 7或更高版本）•MCGS组态控制系统软件（版本不限）•相关硬件设备（如PLC、HMI等）3. 操作步骤3.1 安装MCGS组态控制系统软件在使用MCGS组态控制系统前，需要先下载并安装MCGS组态控制系统软件。
安装步骤如下：1.打开MCGS组态控制系统软件安装包，双击运行；2.按照安装向导的指示，依次选择安装路径、语言等选项；3.点击“安装”按钮，等待安装完成。
3.2 打开演示工程安装完成后，双击桌面上的MCGS系统图标，进入主界面。
点击左侧的“最近打开”按钮，选择要打开的演示工程并双击打开即可。
3.3 配置设备在打开演示工程后，需要先进行设备配置。
设备配置步骤如下：1.点击系统主界面上方的“设备配置”按钮；2.在弹出的设备配置窗口中，配置PLC、HMI等设备的IP地址、通讯协议等参数；3.点击“确定”按钮保存配置。
3.4 编辑画面设备配置完成后，需要先编辑画面。
画面编辑步骤如下：1.点击系统主界面上方的“画面编辑”按钮；2.在弹出的画面编辑窗口中，可以选择预设的画面模板或自定义新画面；3.拖拽控件或插入文本框，对画面进行编辑；4.点击“保存”按钮保存编辑结果。
3.5 在运行页面中运行演示工程编辑完成画面后，需要先在运行页面中运行演示工程，查看展现效果。
在运行页面中运行演示工程步骤如下：1.点击系统主界面上方的“运行页面”按钮；2.弹出一个运行窗口，可以实时显示PLC、HMI等设备的运行状态；3.在运行窗口中选择要运行的演示工程，点击“启动”按钮即可。
MCGS组态控制系统演示工程操作步骤
MCGS组态控制系统演示工程操作步骤水箱液位控制系统演示工程操作步骤一、创建新工程1、双击桌面中图标，进入MCGS组态环境工作台，如图1所示。
2、点击图1中“新建窗口”，出现“窗口0”图标。
3、点击“窗口0”鼠标右键，选择“属性”，按照图2进行设置，则窗口名称变为“水箱液位控制系统”，如图2右图所示。
图2二、画面设计1、在“水箱液位控制”窗口点击菜单中【工具箱】图标，单击插入元件按钮，打开【对象元件管理】中【储藏罐】，选择罐17，点击确定。
如图3所示，则所选中罐出现在桌面左上角，用鼠标改变其大小及位置。
图32、按照同样方法，【储藏罐】选中2个罐（罐17，罐53），【阀】选中2个阀（阀58，阀44），1个泵（泵40）。
按图4放置。
图43、选中工具箱中【流动快】按钮，单击鼠标并移动光标放置流动快。
如图5所示设置流动快。
图54、选中流动块，点击鼠标右键【属性】，按图6设置属性。
图65、添加文字，选中工具箱中【标签】按钮，鼠标光标变为“十字”形，在窗口任意位置拖曳鼠标，拉出一个一定大小矩形。
建立矩形框后，鼠标在其内闪烁，可直接输入“水箱液位控制系统演示工程”文字。
选中文字，鼠标右键【属性】，按图7设置。
图76、点击菜单中，可变更字体大小。
按图5添加其他文字。
三、MCGS数据对象设置2、单击工作台【实时数据库】按钮，进入【实时数据库】窗口。
单击窗口右边【新增对象】按钮，在窗口数据对象列表中，就会增加新数据对象。
双击选中对象，按图8设置数据对象属性。
图83、按照图9设置其他数据对象属性。
图94、双击【液位组】，存盘属性按图10设置，组对象成员按图11设置。
图10图11四、动画连接（一）水罐动画连接1、在【用户窗口】中，双击【水箱液位控制】，进入窗口后双击水罐1，弹出【单元属性设置】窗口，如图12所示。
图122、单击【动画连接】，选中折线，则出现。
单击按钮进入【动画组态属性设置】窗口，各项设置如图13所示，单击确认后，水罐1对象变量连接就成功了。
mcgs组态设计的操作步骤
mcgs组态设计的操作步骤一、mcgs组态设计简介mcgs组态设计是一种基于人机交互的自动化控制系统，通过图形化界面和操作方式，实现对工业设备和生产过程的监控和控制。
本文将为大家介绍mcgs组态设计的操作步骤，帮助大家更好地了解和使用这一工具。
二、新建项目在mcgs软件界面中，点击“新建项目”按钮，弹出新建项目对话框。
在对话框中输入项目名称、存储路径和屏幕尺寸等相关信息，并点击确定按钮，即可成功新建一个项目。
三、添加页面在项目中，可以添加多个页面，用于显示不同的信息和功能。
点击“添加页面”按钮，弹出添加页面对话框。
在对话框中输入页面名称和页面尺寸等信息，并点击确定按钮，即可成功添加一个新页面。
四、设计页面布局在页面中，可以通过拖拽和调整控件的位置和大小，设计页面的布局。
mcgs提供了丰富的控件库，包括按钮、文本框、图表等，用户可以根据自己的需求选择合适的控件，并进行布局设计。
五、设置控件属性在设计页面时，需要设置控件的属性，包括名称、位置、大小、字体、颜色等。
可以通过双击控件或右键点击选择属性编辑器，对控件的属性进行设置和调整。
六、配置数据源在mcgs中，可以通过配置数据源，将实时数据显示在页面上。
点击“数据源配置”按钮，弹出数据源配置对话框。
在对话框中选择数据源类型、连接方式和相关参数，并点击确定按钮，即可成功配置数据源。
七、绑定数据在页面中，可以将控件与数据源进行绑定，实现实时数据的显示和更新。
选择需要绑定的控件，点击右键选择“属性编辑器”，在属性编辑器中选择数据源和相关参数，即可成功绑定数据。
八、编辑控件动画mcgs提供了丰富的控件动画效果，可以增加页面的交互性和吸引力。
选择需要编辑动画的控件，点击右键选择“属性编辑器”，在属性编辑器中选择动画效果和相关参数，即可成功编辑控件动画。
九、调试和运行在设计和配置完成后，可以进行调试和运行。
点击“调试运行”按钮，mcgs会自动进行编译和下载，将项目部署到目标设备上。
MCGS工控组态软件使用说明
MCGS组态软件的系统构成 1）MCGS组态软件的整体结构
组态环境： 组态生成 应用系统 组态结果 数据库 运行环境： 解释执行 组态结果
MCGS 软件系统：包括组态环境和运行环境 组态环境：相当于一套完整的工具软件，帮助用户设计 和构造自己的应用系统；生成用户应用系统的工作环境 运行环境：则按照组态环境中构造的组态工程，以用户 指定的方式运行，并进行各种处理，完成用户组态设计的 目标和功能。 用户应用系统的的运行环境 。
所谓动画属性，实际上是反映图形大小、颜色、位置 、可见度、闪烁性等状态的特征参数。
我们在组态环境中生成的画面都是静止的，图形的每 一种动画属性中都有一个“表达式”设定栏，在该栏 中设定一个与图形状态相联系的数据变量，连接到实 时数据库中，以此建立相应的对应关系，MCGS称之为 动画连接。
2）如何对工程运行流程实施有效控制：
双灯闪烁例子
1 2 4 选 中 确 认 窗口组态
3
窗口元件属性设置：窗 口元件与数据库连接
新增所需变量 定义变量类型
1
*双击，设置属性 *与数据库变量相 2 连接 数据对象 * 双层图元与变 量的相关性设置可见与不可见 动画连接
颜色层次：两层中 看见的为后一个。
设备组态 1
工具/设备构件管理
2
动画连接
将用户窗口中图形对象与实时数据库中的数据对象 建立相关性连接，并设置相应的动画属性。在系统运行 过程中，图形对象的外观和状态特征，由数据对象的实 时采集值驱动，从而实现了图形的动画效果。
由谁来激励
运行 时变 小手
有多少项就 可进行多少 种设置
动画方式
必须是定义 过的变量（ 在实时数据 库中）
调度管理：
系统运行过程中，设备构件由设备窗口统一调 度管理，通过通道连接，向实时数据库提供从外 部设备采集到的数据，从实时数据库查询控制参 数，发送给系统其它部分进行控制运算，实现对 设备工作状态的实时检测和过程的自动控制。
MCGS组态软件触摸屏简单使用步骤学习资料
MCGS组态软件触摸屏简单使用步骤本教程旨在制作TPC7062KS 型号触摸屏简单控制按钮和输出指示1、软件安装找到对应的文件夹，运行里面的SETUP.EXE，全部默认设定，直至完成，插上TPC7062KS 的USB 下载线，自动安装驱动程序。
将触摸屏和PLC 相连接，在YL-235A 中，触摸屏通过COM 口直接与PLC的编程口连接，所用的通讯电缆采用PC-PPI电缆，见下图2、打开桌面上的界面如下：按下确定在实时数据库里，新增对象，双击名字，可进行属性的修改，如下图，我们这里新增停止按钮，运行指示、停止指示、报警指示。
5 个，分别为启动按钮，最后完成如下图3、双击设备窗口的设备窗口将双击左边的通用串口父设备和西门子s7-200ppi双击通用串口父设备0，进行属性设置■串口端口号（1～255 ）设置为：0 - COM1 ；■ 通讯波特率设置为：6-9600 ；■ 数据位位数设置为：0-8 ；■停止位位数设置为：0- １；■数据校验方式设置为：2 –偶校验；■其它设置为默认双击“西门子_S7200PPI”，进入设备编辑窗口，如下见图。
默认右窗口自动生产通道名称I000.0 —I000.7, 可以单击“删除全部通道”按钮给以删除。
接下进行变量的连接，这里以“启动按钮”变量进行连为例说明。
①单击“增加设备通道”按钮，出现下图所示窗口。
参数设置如下：■ 通道类型：M 寄存器；■ 数据类型：通道的第00 位■ 通道地址：1 ；■ 通道个数：2 ；■ 读写方式：读写。
②单击“确认”按钮，完成基本属性设置。
③双击“只读M001.0”通道对应的连接变量，从数据中心选择变量：“启动按钮”用同样的方法，增加其它通道，连接变量，如图，完成单击“确认”按钮关掉窗口，保存在用户窗口里新建两个窗口，可以修改背景颜色在窗口属性里分别命名为欢迎界面和控制窗口，双击新建的窗口，进行编辑点击工具箱中的，进行标签制作双击制作完成的标签，执行属性设置单击工具条中的“工具箱”按钮，打开绘图工具箱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MCGS工控组态软件的使用
[学习目标]
1.理解工业控制组态的基本概念、大致内容以及运行环境的执行机制；
2.掌握动画组态、报表组态、实时与历史曲线组态等组态内容的操作方法；
任务一、了解MCGS组态软件的基本概念及运行机制
一、任务实施
1) 教师讲解工业组态基本概念。
2）教师通过实例分析MCGS组态软件的系统构成、工作机制等。
二、思考题
1) 什么是工业控制组态？
2）MCGS组态软件的五大部分分别是？各起什么作用？
3）MCGS组态软件是如何产生动画效果的？
三、MCGS组态软件基本知识
1．MCGS组态软件概述
1.1 什么是MCGS组态软件
MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。
MCGS为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。
使用MCGS，用户无须具备计算机编程的知识，就可以在短时间内轻而易举地完
成一个运行稳定，功能全面，维护量小并且具备专业水准的计算机监控系统的开发工作。
MCGS 具有操作简便、可视性好、可维护性强、高性能、高可靠性等突出特点，已成功应用于石油化工、钢铁行业、电力系统、水处理、环境监测、机械制造、交通运输、能源原材料、农业自动化、航空航天等领域，经过各种现场的长期实际运行，系统稳定可靠。
1.2 MCGS 组态软件的系统构成
MCGS 组态软件的整体结构
MCGS 5.1软件系统包括组态环境和运行环境两个部分。
组态环境相当于一套完整的工具软件，帮助用户设计和构造自己的应用系统。
运行环境则按照组态环境中构造的组态工程，以用户指定的方式运行，并进行各种处理，完成用户组态设计的目标和功能。
MCGS 组态软件（以下简称MCGS ）由“MCGS 组态环境”和“MCGS 运行环境”两个系统组成。
两部分互相独立，又紧密相关。
MCGS 组态环境是生成用户应用系统的工作环境，由可执行程序McgsSet.exe 支持，其存放于MCGS 目录的Program 子目录中。
用户在MCGS 组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg 的工程文件，又称为组态结果数据库，其与MCGS
运行环境一起，构成了用户应用系统，统称为
“工程”。
MCGS运行环境是用户应用系统的运行环境，由可执行程序McgsRun.exe支持，其存放于MCGS目录的Program子目录中。
在运行环境中完成对工程的控制工作。
MCGS组态软件五大组成部分
MCGS组态软件所建立的工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成，每一部分分别进行组态操作，完成不同的工作，具有不同的特性。
●主控窗口：是工程的主窗口或主框架。
在主控窗口中可以放置一个设备窗口和多个
用户窗口，负责调度和管理这些窗口的打开或关闭。
主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
●设备窗口：是连接和驱动外部设备的工作环境。
在本窗口内配置数据采集与控制输
出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。
●用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示
画面、报警输出、数据与曲线图表等。
●实时数据库：是工程各个部分的数据交换与处理中心，它将MCGS工程的各个部分
连接成有机的整体。
在本窗口内定义不同类型和名称的变量，作为数据采集、处理、输出控制、动画连接及设备驱动的对象。
●运行策略：本窗口主要完成工程运行流程的控制。
包括编写控制程序（if…then脚
本程序），选用各种功能构件，如：数据提取、定时器、配方操作、多媒体输出等。
1.4 MCGS组态软件的工作方式
●MCGS如何与设备进行通讯：MCGS通过设备驱动程序与外部设备进行数据交换。
包括数据采集和发送设备指令。
设备驱动程序是由VB、VC程序设计语言编写的DLL（动态连接库）文件，设备驱动程序中包含符合各种设备通讯协议的处理程序，将设备运行状态的特征数据采集进来或发送出去。
MCGS负责在运行环境中调用相应的设备驱动程序，将数据传送到工程中的各个部分，完成整个系统的通讯过程。
每个驱动程序独占一个线程，达到互不干扰的目的。
●MCGS如何产生动画效果：MCGS为每一种基本图形元素定义了不同的动画属性，
如：一个长方形的动画属性有可见度，大小变化，水平移动等，每一种动画属性都会产生一定的动画效果。
所谓动画属性，实际上是反映图形大小、颜色、位置、可见度、闪烁性等状态的特征参数。
然而，我们在组态环境中生成的画面都是静止的，如何在工程运行中产生动画效果呢？方法是：图形的每一种动画属性中都有一个“表达式”设定栏，在该栏中设定一个与图形状态相联系的数据变量，连接到实时数据库中，以此建立相应的对应关系，MCGS称之为动画连接。
详细情况请参阅后面第四讲中的动画连接。
●MCGS如何实施远程多机监控：MCGS提供了一套完善的网络机制，可通过TCP/IP
网、Modem网和串口网将多台计算机连接在一起，构成分布式网络监控系统，实现网络间的实时数据同步、历史数据同步和网络事件的快速传递。
同时，可利用MCGS提供的网络功能，在工作站上直接对服务器中的数据库进行读写操作。
分布式网络监控系统的每一台计算机都要安装一套MCGS工控组态软件。
MCGS把各种网络形式，以父设备构件和子设备构件的形式，供用户调用，并进行工作状态、端口号、工作站地址等属性参数的设置。
●如何对工程运行流程实施有效控制：MCGS开辟了专用的“运行策略”窗口，建立
用户运行策略。
MCGS提供了丰富的功能构件，供用户选用，通过构件配置和属性设置两项组态操作，生成各种功能模块（称为“用户策略”），使系统能够按照设定的顺序和条件，操作实时数据库，实现对动画窗口的任意切换，控制系统的运行流程和设备的工作状态。
所有的操作均采用面向对象的直观方式，避免了烦琐的编
程工作。
总结：用户在本讲中应着重掌握MCGS组态软件的五大部分的概念，明确每一部分的功能，工程组态中的各个部分的实现应在软件哪一部分中完成？而每一部分相互之间如何进行数据交换，我们将在以后的章节中详细介绍。
MCGS组态软件的运行机制，用户只需做一般性了解。
任务二、建立水位控制组态工程
[学习目标]
1.理解MCGS组态软件常用术语；
2.掌握组建新组态工程的一般过程；
一、任务实施
1) 教师讲解MCGS组态软件常用术语；
2）教师演示如何组建新工程；
3) 根据教材提示，建立水位控制组态工程。
二、思考题
1) 在水位组态控制工程中，所有的动作是如何驱动的？
任务三、动画组态
[学习目标]
1.掌握MCGS动画组态的步骤和操作。
一、任务实施
1) 根据教材提示，对工程进行动画组态；
2）教师巡回检查，解答学生在组态过程中遇到的问题。
二、思考题
1) 在水位组态控制工程中，所有的动画动作是如何驱动的？。
