防雷隐蔽工程验收记录表式一
隐蔽工程验收记录(防雷接地)
隐蔽工程验收记录(防雷接
地)
-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
隐蔽工程验收记录
(防雷接地工程)
编号: YBJLⅠ-8-1
单位工程名称烟囱分项工程名称附属设施工程验收部位接地施工图号F051S-D1012-04
验收内容隐蔽内容;
1、引下线为两根φ16圆钢,接头为搭接焊,长度为150mm;
2、接地干线为-80×6扁钢,沿基础外围铺设;
3、接地极为φ57×3.5,L=2500mm镀锌圆钢,具体如附图所示,与接地干线焊接,焊接处用防腐油漆涂刷。
附图;
施工单位
检查结果班组长:项目专业质量检查员:
项目专业技术负责人:年月日
监理单位
验收结论
专业监理工程师:年月日。

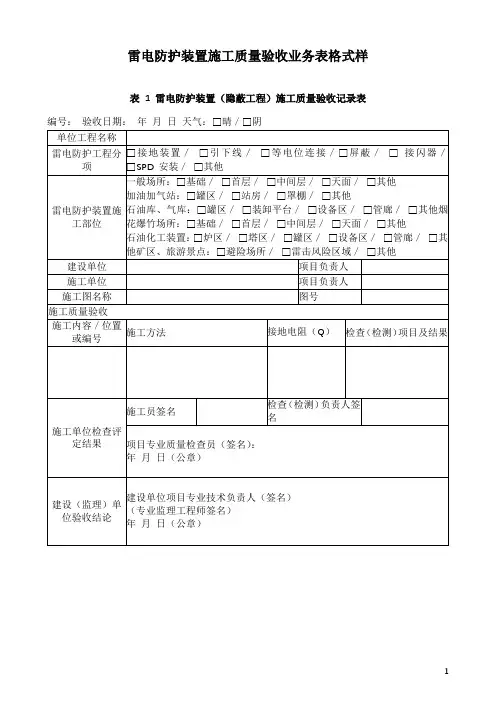

雷电防护装置施工质量验收业务表格式样
雷电防护装置施工质量验收业务表格式样表 1 雷电防护装置(隐蔽工程)施工质量验收记录表编号:验收日期:年月日天气:□晴/□阴表 2 雷电防护装置(接头连接)施工质量验收记录表编号:验收日期:年月日天气:□晴/□阴2 填表注意事项2.1 雷电防护装置(隐蔽工程)施工质量验收记录表雷电防护装置(隐蔽工程)施工质量验收记录表应由施工项目专业质量检查员(施工单位)填写,并由监理工程师或建设单位项目专业技术负责人组织项目专业质量检查员进行验收。
本表适用但不限千常规的隐蔽工程项目,每一质量验收部位填写一份,汇总为工程项目的城建档案。
如有必要,附加的示图、照片和说明则可随本表之后作为本表的附件。
单位工程名称:填写本次验收的雷电防护工程名称。
雷电防护工程分项:在本次雷电防护装置施工质量验收对应的分项前打“J”。
雷电防护装置施工部位:在本次雷电防护装置施工质量验收对应的施工部位前打“J”。
建设单位、项目负责人:填写本次雷电防护装置施工质量验收工程的建设单位及项目负责人。
施工单位、项目负责人:填写本次雷电防护装置施工质量验收工程的施工单位及项目负责人。
施工图名称、图号:填写本次雷电防护装置施工质量验收工程防雷施工图纸的名称和图号。
施工内容/位置或编号:填写本次雷电防护装置施工质量验收的施工内容/位置或编号。
如:1号段人工地网(见施工图)。
施工质量验收施工方法:填写本次雷电防护装置施工质量验收的施工方法。
如(人工接地装置):利用4X40热锁锌扁钢作水平地极,埋深0.8 m,利用50X50X5 热锁锌角钢,长2.5 m 作垂直地极,顶部埋深0.8m,沿水平地极每隔5m 设置。
施工质量验收接地电阻:填写本次雷电防护装置施工质量验收部位实测的接地电阻值,单位采用“Q”。
施工质量验收检查(检测)项目及结果:填写“符合设计及施工规范”或“不符合设计及施工规范”。
施工单位检查评定结果:由施工单位施工员、检查(检测)负责人、项目专业质量检查员签名,项目专业质量检查员应签注“符合设计及施工规范”或“不符合设计及施工规范”并加盖单位公窜。
避雷引下线隐蔽工程检查验收记录
分项工程名称/检验批编号
避雷引下线/060702001
联系单号或日期
/
检查项目
检查情 况
说明及简图:
根据DS-PW-08,利用柱子内2根主钢筋作避雷引下线与地梁钢筋焊接,用D12圆钢跨接焊,焊接长度大于6D,双面焊接,焊缝饱满、平整、无虚焊,焊接质量良好。做法见图。
/
检查项 目
检查情况
说明及简图:
根据DS-PW—08,利用柱子内≮φ16的2根主钢筋作避雷引下线,在钢筋接头处用D12圆钢跨接焊,焊接长度大于6D,双面焊接,焊缝饱满、平整、无虚焊,焊接质量良好。做法见图。
利用金属构件、金属管道作接地线时与接地干线的连接
符合要求
钢制接地线的连接和材料规格、尺寸
符合要求
分部(子分部)工程名称
建筑电气(防雷及接地安装)
项目经理
寿奎雄
施工单位
浙江八达建设集团
验 收 部位
三层
施工图号
DS-PW-08
施工执行标准名称及编号
建筑电气工程施工质量验收规范GB50303-2002
分项工程名称/检验批编号
避雷引下线/060702005
联系单号或日期
/
检查项目
检查 情况
说明及简图:
根据DS-PW—08,利用柱子内≮φ16的2根主钢筋作避雷引下线,在钢筋接头处用D12圆钢跨接焊,焊接长度大于6D,双面焊接,焊缝饱满、平整、无虚焊,焊接质量良好.做法见图。
利用金属构件、金属管道作接地线时与接地干线的连接
符合要求
钢制接地线的连接和材料规格、尺寸
符合要求
检
查验收意见
符合要求
隐蔽工程验收记录表(1)
隐蔽工程验收记录表1. 引言本文档是针对隐蔽工程进行验收的记录表,旨在对完成的隐蔽工程进行全面检查和验收。
本文档记录了隐蔽工程的验收结果、问题和改进意见等信息。
通过本文档的编写和记录,可以实现对隐蔽工程的标准化验收,确保工程质量和安全。
2. 验收时间和地点•验收时间:[填写验收时间]•验收地点:[填写验收地点]3. 验收人员•建设单位代表:[填写建设单位代表姓名]•施工单位代表:[填写施工单位代表姓名]•监理单位代表:[填写监理单位代表姓名]4. 验收内容4.1 隐蔽工程清单•[填写隐蔽工程清单]4.2 验收项目•[填写验收项目1]•[填写验收项目2]•[填写验收项目3]•…5. 验收结果5.1 合格项目•[填写合格项目1]•[填写合格项目2]•[填写合格项目3]•…5.2 不合格项目•[填写不合格项目1]•[填写不合格项目2]•[填写不合格项目3]•…6. 验收问题与改进意见6.1 验收问题•[填写验收问题1]•[填写验收问题2]•[填写验收问题3]•…6.2 改进意见•[填写改进意见1]•[填写改进意见2]•[填写改进意见3]•…7. 总结与建议通过本次隐蔽工程的验收,我们对工程的质量和安全进行了全面评估。
针对不合格项目和验收问题,必须及时采取相应的措施进行整改和改进,确保工程的顺利进行。
在未来的隐蔽工程中,建议加强对验收标准的规范性,提高施工单位和监理单位的监督和管理能力,以确保工程的质量达到要求。
8. 验收人员签名•建设单位代表签名:___________________ •施工单位代表签名:___________________ •监理单位代表签名:___________________。
防雷带引下线工程隐蔽验收记录
编号:040006000901001YBJLⅠ-8-1
单位工程名称
附属房间
分项工程名称
防雷引下线
验收部位
附属房间接地
施工图号
B14B402S—T0306
验
收
内
容
1、室内接地采用-60*8镀锌扁钢。
2、接地在“十”字交叉处或“T”形相交处可靠焊接,接地线连接处的搭接长度必须为扁钢宽度的2倍。
3、引下线平直,无急弯,油漆防腐无遗漏.
施工单位检查结果
室内接地采用-60*8镀锌扁铁。2、接地在“十”字交叉处或“T”形相交处可靠焊接,接地线连接处的搭接长度必须为扁钢宽度的2倍。符合图纸《全站防雷接地》B14B177S--D0109-03要求。
班组长: 项目专业质量检查员:
项目专业技术负责人:年 月 日
监理单位验收结论
项目专业监理工程师:
年 月 日
防雷隐蔽工程验收记录
要求
进行施工。
接地线连接无误,采用直径为12的圆钢焊接,符 2、防雷引下线跨界采用12Φ圆钢焊接连接,建筑物金属门采用-
合规范及设计要求
25X4热镀锌扁钢与接地干线连接符合设计及规范要求。
符合要求
3、主控项目全部合格,一般项目符合设计及规范要求。
材料的选用
符合要求
检 施工单位
查 项目专业质量检查员(签 名):
验
收 项目专业技术负责人(签
意 名):
见
专业监理工程师(签名): (建设单位项目专业技术负责人)
年月日
年月日
分项工程名称/检验批编号
防雷接地引下线及接闪器安 装
联系单号或日期
年月日
检查项目 引下线的敷设、明敷引下线焊接与防腐 钢制接地线的连接和材料规格、尺寸
等电位的焊接与防腐
检查情况
说明或简图:
焊接长度大于12D,无焊渣,防腐符合设计及规范 1、严格按照设计图纸和建筑电气工程质量验收规范GB50303-2002
等电位联结和防雷引下线安装 隐 蔽 工 程 检 查 验 收 记 录
编号:
工程名称 余政储出[2013]60号地块1-4#楼,6-8#楼集中地下室项目 分部(子分部)工程名称
建筑电气五工程局有限公司
验收部位
2#楼16层西单元
施工图号
E322
施工执行标准 名称及编号
建筑物防雷工程施工质量验收规范GB50601-2010
基础防雷接地--隐蔽工程验收记录
基础防雷接地隐蔽工程验收记录
基础防雷接地
隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
防雷接地隐蔽工程验收记录
安装单位检查评定
结果专业工长(施
工员)
测试人员
符合设计规范规定要求。
(公章)
项目专业质量检查员:年月日
监理(建设)单位
验收结论
(公章)
专业监理工程师(建设单位项目专业技术负责人):年月日。
避雷引下线隐蔽工程检查验收记录
检 查 项 目
检 查 情 况
说明及简图:
根据DS-PW-08,利用柱子内≮φ16的2根主钢筋作避雷引下线,在钢筋接头处用D12圆钢跨接焊,焊接长度大于6D,双面焊接,焊缝饱满、平整、无虚焊,焊接质量良好。做法见图。
利用金属构件、金属管道作接地线时与接地干线的连接
符合要求
钢制接地线的连接和材料规格、尺寸
避雷引下线焊接隐蔽工程检查验收记录
编号:(01-18/03-02/04-02/05-16)/06-17/(08-20/09-01)
工程名称
渝汇蓝湾国际二期Ⅱ标P-17#楼
分部(子分部)工程名称
建筑电气(防雷及接地安装)
项目经理
寿奎雄
施工单位
浙江八达建设集团
验 收 部 位
基础
施工图号
DS-PW-08
施工执行标准名称及编号
符合要求
检
查验收意见
符合要求
施工单位
项目专业质量检查员(签名):
项目专业技术负责人(签名):
年 月 日
专业监理工程师(签名):
(建设单位项目专业技术负责人)
年 月 日
避雷引下线焊接隐蔽工程检查验收记录
编号:(01-18/03-02/04-02/05-16)/06-17/(08-20/09-01)
工程名称
利用金属构件、金属管道作接地线时与接地干线的连接
符合要求
钢制接地线的连接和材料规格、尺寸
符合要求
检
查验收意见
符合要求
施工单位
项目专业质量检查员(签名):
项目专业技术负责人(签名):
年月日
专业监理工程师(签名):
(建设单位项目专业技术负责人)
防雷-隐蔽验收记录
《建筑电气工程施工工艺标准》ZJQ00-SG-006-2003
施工图名称及图号
《基础接地平面图》电施DS-19;《屋面防雷平面图》电施DS-18
隐蔽内容、部位及施工方法简介: 隐蔽内容:防雷接地干线及避雷引下线焊接施工
隐蔽部位:首层板及梁柱A×1轴、A×4轴、A×7轴、A×9轴、C×1轴、C×9轴、D×1轴、D×4轴、D×7轴、D× 9轴,共10处+楼梯、电梯井7处。
示图或说明:
按设计图纸及施工质量验收规范要求施工。
专业工长(施工员)
测试人员
安装单位检查评定结果
经检查:施工质量符合设计及施工质量验收规范要求。
项目专业质量检查员:
(公章) 年月日
监理(建设)单位 验收结论
专业监理工程师 (建设单位项目专业技术负责人):
(公章) 年月日
建筑电气安装 隐蔽工程验收记录
示图或说明:
按设图纸及施工质量验收规范要求施工。
专业工长(施工员)
测试人员
安装单位检查评定结果
经检查:施工质量符合设计及施工质量验收规范要求。
项目专业质量检查员:
(公章) 年月日
监理(建设)单位 验收结论
专业监理工程师 (建设单位项目专业技术负责人):
(公章) 年月日
建筑电气安装 隐蔽工程验收记录
施工方法:引下线利用建筑物结构柱、梁内两条对角主筋采用Φ12mm镀锌圆钢上下分别与避雷带及接地基础连 通,镀锌圆钢采用搭接双面施焊,焊接长度大于圆钢直径的6倍,焊接部位焊缝饱满、药渣已清除并涂涮防腐漆 。
示图或说明:
按设计图纸及施工质量验收规范要求施工。
专业工长(施工员)
测试人员
安装单位检查评定结果
示图或说明:
防雷接地隐蔽验收
日期:
接地极装置隐蔽验收记录
C2.4.7.4编号:
工程名称
高新区路底小学教学综合楼
施工单位
江西天承建设有限公司
隐蔽验收部位
基础
隐检日期
隐检依据
施工图纸、《建筑电气工程施工质量验收规范》GB50203-2002
隐检内容
施工单位自检情况
监理(建设)单位验收意见
接地极的位置、间距
符合要求
接地极的数量
符合要求
接地体、接地干线的防腐处理
符合要求
接地体、接地干线的连接方法
符合要求
接地体、接地干线的敷设方法
符合要求
附图
详见电施:
注:应详细标注尺寸等,可另附详图
会
签
栏
监理(建设)单位(签章)
施工单位(签章)
专业监理工程师(专业负责人)
专业技术负责人
质检员
专业工长
日期:
日期:
日期:
日期:
接地极装置隐蔽验收记录
符合要求
接地极的埋深连接方法
符合要求
接地极的连接质量
符合要求
接地极的防腐情况
符合要求
附图
详见电施:
注:应详细标注尺寸等,可另附详图
会
签
栏
监理(建设)单位(签章)
施工单位(签章)
专业监理工程师(专业负责人)
专业技术负责人
质检员
专业工长
日期:
日期:
日期:
日期:
符合要求
接地极的材质
符合要求
接地极的埋深
符合要求
接地极的埋深连接方法
符合要求
接地极的连接质量
符合要求
接地极的防腐情况
幕墙防雷构造隐蔽验收记录
项目经理
x
专业工长
x
施工标准名称及代号
建筑装饰装修工程质量验收规范(GB50210-2001)
施工图名称及编号
防侧击雷施工图(FL-01)
隐蔽工程部位
质量要求施工单位自检记录源自监理(建设)单位验收记录主楼北立面1-3层9-13/E轴
1.避雷安装用用4×40镀锌扁钢满足设计要求
避雷连接的材料材质、截面尺寸、连接长度符合设计
2.用4×40镀锌扁钢将避雷接地点与幕墙埋件焊接相连,确保镀锌扁钢两端的焊接有效面积大于48mm2
避雷构造安装符合设计和规范要求。
3.焊缝表面不得有裂纹、焊留等缺陷,焊缝表面进行防腐处理
避雷构造安装符合设计和规范要求。
自检结论
施工单位项目技术负责人:
专职质检员:年月日
验收结论
监理工程师:
(建设单位项目负责人)
年月日
防雷接地隐蔽工程验收记录(填写范例)
至施工单位 检查评定
综合结果监理(建设)
单位验收
综合结论符合设计要求及规范要求
项目专业质检员签名:
年 月 日项目专业监理工程师
(建设单位项目专业负责人)签名:年 月 日
专业工长(施工员)签名检测调试负责人签名热镀锌扁钢,形成环形接地网。
2、防雷接地安装采用搭接焊接,焊接接头不小于10d,焊口的焊渣已清除,无夹渣现象。
3、防雷接地安装的位置、标高均符合设计图纸及施工质量验收要求。
验收日期:2021年06月11日2021年06月11日
简介隐蔽工程范围(内容)/隐蔽方式/施工方法/隐蔽前已进行的检测调试项目及其结果(根据具体情况和需要,可附相关的示图、照片和附页、附表等作说明):
1、防雷接地连接线:利用基础地梁两根底部主筋通长焊接,跨接及交接处采用12厘钢筋连接,无地梁处采用-40*4施工依据文件名称及编
号
建筑电气施工方案质量验收依据文件名称及编号《建筑电气工程施工质量验收规范》GB50303-2015相关施工图名称及其图
号
基础接地平面图 电施E01施工单位
项目负责人分包单位
/项目负责人/分部/子分部/分项
(系统/子系统)
建筑电气-防雷及接地装置安装工程-接地装置安装检验批编号GD-C5-71250所在的施工部位
基础接地隐蔽工程验收记录(通用表式二)
GD-C4-611/1
单位(子单位)工程名
称。
避雷引下线隐蔽工程验收记录
避雷及接地引线(侧击雷)隐蔽工程验收记录GB50303—2002技06—05—工程名称河南省华裕置业有限公司5号住宅楼子分部工程名称防雷及接地装置安装施工单位郑州市二七建筑工程公司验收日期2004年2月19日设计单位及图纸编号河南五象建筑设计有限公司电施5-06类别部位层段或标高(m)材质规格数量连接方法引线GZ柱防雷焊接六层钢筋12 2根焊接侧击雷外窗均压环接闪器示意图及说明:利用构造柱内两根统长钢筋与基础接地极连接起来作为避雷引下线,焊接GZ柱的位置为:轴与轴、轴与轴、轴与轴、轴与轴轴与轴相交处柱子,共5点,焊接时搭接长度大于圆钢直径6倍,双面施焊,并全部埋于砼中。
施工单位监理(建设)单位验收意见:项目专业工长(施工员):项目专业质量检查员:年月日(公章) 验收意见:项目专业监理工程师:年月日(公章)避雷及接地引线(侧击雷)隐蔽工程验收记录GB50303—2002技06—05—工程名称河南省华裕置业有限公司4号住宅楼子分部工程名称防雷及接地装置安装施工单位郑州市二七建筑工程公司验收日期2004年月日设计单位及图纸编号河南五象建筑设计有限公司电施4—07 类别部位层段或标高(m)材质规格数量连接方法引线GZ柱防雷焊接六层钢筋12 2根焊接侧击雷外窗均压环接闪器示意图及说明:利用构造柱内两根统长钢筋与基础接地极连接起来作为避雷引下线,焊接GZ柱的位置为:①轴与E轴、A轴与轴、轴与轴、⑧轴与轴南侧1.2m处柱、17轴与F轴、18轴与A轴南侧1。
2m柱、E轴与21轴、A轴与21轴相交处柱子,共8点,焊接时搭接长度大于圆钢直径6倍,双面施焊,并全部埋于砼中。
施工单位监理(建设)单位验收意见:项目专业工长(施工员): 项目专业质量检查员: 验收意见:项目专业监理工程师:年月日(公章) 年月日(公章)避雷及接地引线(侧击雷)隐蔽工程验收记录GB50303—2002技06-05- 工程名称河南省华裕置业有限公司3号住宅楼子分部工程名称防雷及接地装置安装施工单位郑州市二七建筑工程公司验收日期2004年月日设计单位及图纸编号河南五象建筑设计有限公司电施3—07 类别部位层段或标高(m)材质规格数量连接方法引线GZ柱防雷焊接六层钢筋12 2根焊接侧击雷外窗均压环接闪器示意图及说明:利用构造柱内两根统长钢筋与基础接地极连接起来作为避雷引下线,焊接GZ柱的位置为:轴与轴、轴与轴、⑥轴与轴、⑥轴与轴南侧1。
重复接地(防雷接地)工程隐蔽验收记录
人工接地装置
桩基
地(圈)梁
立柱
接地体
接地母线
引上线
螺纹钢
螺纹钢
螺纹钢
基础
镀锌扁钢
镀锌扁钢
桩幔
¢20MM
¢22MM
基础
40*4
40*4
处
处
处
基础
处
处
17
22
17
基础
17
17
>6D
>6D
>6D
基础
>6D
>6D
-32M
-3.9M
检查结果:
专业监理工程师 (建设单位项目负责人):
年月日
符合设计要求,自检合格。
专业施工技术负责人:
质量员:
年月日
重复接地(防雷接地)工程隐蔽验收记录
DQ2.4
工程名称 施工单位 监理单位 类别 部位名称 材质 规格 单位 数量 焊接倍数 埋设深度 排列形式 验收意见:
上上海花城商住二期二标段
建设单位
苏州益本房地产开发有限监理有限公司
施工图号
电施-05-15
利用基础的接地装置
防雷及接地安装隐蔽工程检查验收记录
防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□1 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□2 / 303 / 30防雷及接地安装隐蔽工程检查验收记录编号: (01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□4 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□5 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□6 / 30防雷及接地安装隐蔽工程检查验收记录编号: (01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□7 / 30防雷及接地安装隐蔽工程检查验收记录编号: (01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□8 / 30防雷及接地安装隐蔽工程检查验收记录9 / 30编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□10 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□11 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□12 / 30电线导管敷设隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□13 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□14 / 3015 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□16 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□17 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□电线导管敷设隐蔽工程检查验收记录18 / 30编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□19 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□20 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□21 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□23 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□25 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□26 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□27 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□28 / 30防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□防雷及接地安装隐蔽工程检查验收记录编号:(01-18/03-02/04-02/05-16)/06-17 /(08-20/09-01)□□□29 / 3030 / 30。
防雷隐蔽工程验收记录(1)
隐蔽工程验收记录
GD-C2-4111
总承包施工单位
专业承(分)包单位
分部/子分部/分项 (系统/子系统)
隐蔽部位
/ 建筑电气/ 防雷及接地 15#首层顶板15-1轴至15-2轴交15-D轴至15-G
验收时间
2024 年 6 月 24 日
至
2024 年 6 月 24 日
隐蔽工程内容
符合要求
接地装置的材料规格、型号
设计要求及 规范规定第22.1.3条
符合要求
建筑物等电位联结的范围、形 式方法、部位及联结导体的材
料和截面积
设计要求及 规范规定第25.1.1条
符合要求
备注(附图或说明):
利用结构柱内的两根主钢筋作防雷引下线,主钢筋必须通长连接,主钢筋直径为≥φ16㎜,上 接避雷带,下接基础接地体,同基础的环形接地焊成一体.接口要求为搭接焊接。
监理(建设)单位
专业监理工程师 (建设单位项目
负责人):
施工员
施工单位 质量员
施工班组长
质量要求
施工单位自检记录
监理(建设)单位验收意见
防雷引下线的布置、安装数 量和连接方式
设计要求及 规范规定第24.1.1条
符合要求1.3条
符合要求
接地装置测试点设置及标识
设计要求及 规范规定第22.1.1条
符合要求
接地装置的接地电阻值
设计要求及 规范规定第22.1.2条
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
从年月起 到年月日2.对于重
要的隐蔽年 月 日
注:1.本表中插入的示图、照片、说明等,如幅面不能容纳(或无法表达清楚),则可随本表之后作为本表的附件。
专业承包安装单位
检查评定结果
监理(建设)单位
验收结论
根据电施防雷接地平面图,利用结构柱对角主筋作
为防雷引下线,其直螺纹套筒部位采用φ12 mm镀锌圆
钢做为跨接材料,执行建筑电气工程施工质量验收规范
(GB50303-2002)施工规范要求,弯曲半径>6倍D,焊
接长度>12倍D,单面搭接满焊无汽眼、夹渣、焊瘤、
咬边等现象。
专业监理工程师(签名):
(建设单位项目专业技术负责人签名): 简介隐蔽工程范围(内容)/隐蔽方式/施工方法/隐蔽前已进行的检查测试项目及其结果(可包括相关的示图、 照片和其他备注说明):
专业工长(施工员)(签名)
检查测试负责人(签名) 项目专业质量检查员(签名):年 月 日
施工执行的技术标准(含企
业的工艺规程、工法等)名 称及编号
建筑电气工程施工质量验收规范 GB50303-2002
相关施工图名称及其图号
验收日期: 日 止
总承包施工单位
深圳市建工集团股份有限公司项目负责人甘亦波专业承包安装单位/项目负责人/单位(子单位)工程名称聚龙医院(原大工业区人民医院)项目
所属子分部(系统)工程名称/ 分项(子系统)工程名称
防雷接地相关的施工部位
(层、区、段、房、室)
门诊楼第四施工段六层柱防雷接地引下线
隐蔽工程验收记录GD3010216。
