各种视频插头插座接口介绍(引脚定义)
AV,S-VIDEO,VGA,HDMI各端子简介

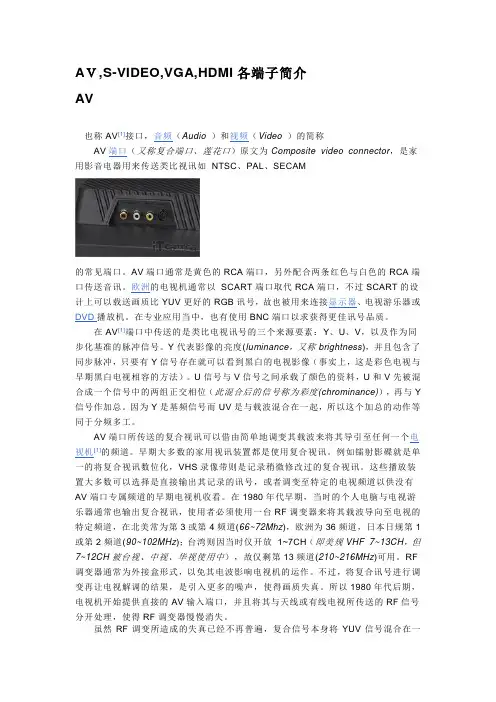

AＶ,S-VIDEO,VGA,HDMI各端子简介AV也称AV[1]接口，音频（Audio ）和视频（Video ）的简称AV端口（又称复合端口、莲花口）原文为Composite video connector，是家用影音电器用来传送类比视讯如NTSC、PAL、SECAM的常见端口。
AV端口通常是黄色的RCA端口，另外配合两条红色与白色的RCA端口传送音讯。
欧洲的电视机通常以SCART端口取代RCA端口，不过SCART的设计上可以载送画质比YUV更好的RGB讯号，故也被用来连接显示器、电视游乐器或DVD播放机。
在专业应用当中，也有使用BNC端口以求获得更佳讯号品质。
在AV[1]端口中传送的是类比电视讯号的三个来源要素：Y、U、V，以及作为同步化基准的脉冲信号。
Y代表影像的亮度(luminance，又称brightness)，并且包含了同步脉冲，只要有Y信号存在就可以看到黑白的电视影像（事实上，这是彩色电视与早期黑白电视相容的方法）。
U信号与V信号之间承载了颜色的资料，U和V先被混合成一个信号中的两组正交相位（此混合后的信号称为彩度(chrominance)），再与Y 信号作加总。
因为Y是基频信号而UV是与载波混合在一起，所以这个加总的动作等同于分频多工。
AV端口所传送的复合视讯可以借由简单地调变其载波来将其导引至任何一个电视机[1]的频道。
早期大多数的家用视讯装置都是使用复合视讯。
例如镭射影碟就是单一的将复合视讯数位化，VHS录像带则是记录稍微修改过的复合视讯。
这些播放装置大多数可以选择是直接输出其记录的讯号，或者调变至特定的电视频道以供没有AV端口专属频道的早期电视机收看。
在1980年代早期，当时的个人电脑与电视游乐器通常也输出复合视讯，使用者必须使用一台RF调变器来将其载波导向至电视的特定频道，在北美常为第3或第4频道(66~72Mhz)，欧洲为36频道，日本日规第1或第2频道(90~102MHz)；台湾则因当时仅开放1~7CH（即美规VHF 7~13CH，但7~12CH被台视、中视、华视使用中），故仅剩第13频道(210~216MHz)可用。
HDMI、DVI、VGA、接口定义详细资料
Signal TMDS 数据 TMDS 数据 2 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 1 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 0 屏蔽线 TMDS 数据 TMDS 时钟信号 TMDS 时钟信号 屏蔽线 TMDS 时钟信 TMDS 数据 TMDS 数据 5 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 4 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 3 屏蔽线 TMDS 数据 CEC 保留针脚 （如探测设备是否正在运行） 保留针脚 （如探测设备是否正在运行） SCL SDA DDC/CEC 接 +5V 热插拔监测
高清多媒体接口HDMI（Hi-Definition Multimedia Interface ）的定义 e、 2002 年 4 月由日立、松下、飞利浦、硅化图像 Silicon Imag 索尼、汤姆 逊、东芝共 7 家公司成立了HDMI 高清多媒体接口HDMI（HiMu ltimedia Interface ） 组 织 ，开 始 制定 新 的专 用 于 数 字视频 /Definition 音 清多媒体接口HDMI， 先前也叫DVI-CE(Digital Visual Interf频传输标准。高 ace-Consume
根据 DVI 标准，一条 TMDS 通道可以达到 165MHz 的工作频率和 10-bit 接 口， 也就是可以提供 1.65Gbps 的 带宽，这足 以应付 1920*1080/60Hz 的显示 要求。另 外，为了扩充兼容性，DVI 还可以使用第二条 TMDS 通道，这样其 带宽将会高 过 2Gbps。 DVI-D 才是 真正的数字信号传输。 VGA 接口标准。 的接口的总称。 具体在接口插座
PDF created with pdfFactory Pro trial version
各种接口针脚定义大全
3.5mm插头最常见的立体声耳机分三层，标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。
最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。
USB接口USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口定义图USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT-绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+黑色－地线： GND、GroundUSB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。

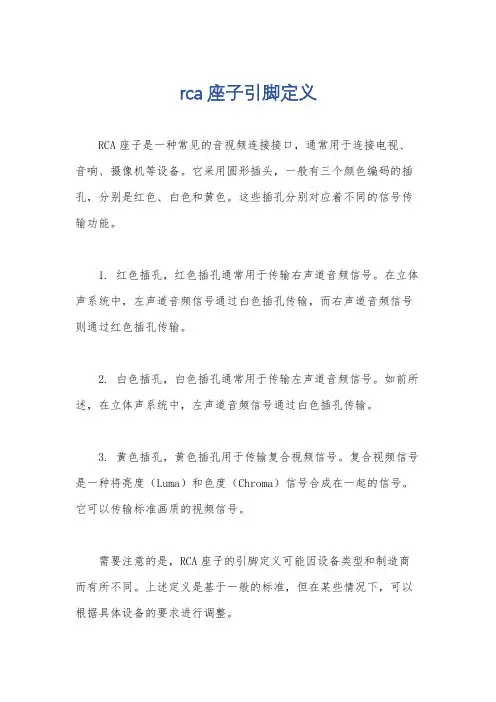

rca座子引脚定义
rca座子引脚定义
RCA座子是一种常见的音视频连接接口，通常用于连接电视、音响、摄像机等设备。
它采用圆形插头，一般有三个颜色编码的插孔，分别是红色、白色和黄色。
这些插孔分别对应着不同的信号传输功能。
1. 红色插孔，红色插孔通常用于传输右声道音频信号。
在立体声系统中，左声道音频信号通过白色插孔传输，而右声道音频信号则通过红色插孔传输。
2. 白色插孔，白色插孔通常用于传输左声道音频信号。
如前所述，在立体声系统中，左声道音频信号通过白色插孔传输。
3. 黄色插孔，黄色插孔用于传输复合视频信号。
复合视频信号是一种将亮度（Luma）和色度（Chroma）信号合成在一起的信号。
它可以传输标准画质的视频信号。
需要注意的是，RCA座子的引脚定义可能因设备类型和制造商而有所不同。
上述定义是基于一般的标准，但在某些情况下，可以根据具体设备的要求进行调整。
总结起来，RCA座子的引脚定义如下：
红色插孔，右声道音频信号。
白色插孔，左声道音频信号。
黄色插孔，复合视频信号。
希望以上回答能够满足你的需求。
如果你有其他问题，请随时提问。
最新7针S-Video接口引脚定义汇总
最新7针S-Video接口引脚定义汇总7针S-V i d e o接口引脚定义S-Video接口目前应用最广泛、输出效果更好的S端子接口。
S-Video端子又称亮色分离端子，是一种专业视频标准接口，只传输视频信号，与音频无关。
S 并不是Super，而是Separate，是分离的意思，将视频信号的色度信号C和亮度信号Y进行分离，分别以不同的通道进行传输，减少影像传输过程中的“分离”、“合成”的过程，减少转化过程中的损失，同时降低信号之间的互扰，减轻视频节目输出时亮度和色度相互干扰的问题，以得到更佳的显示效果。
S-Video端子输出接口支持设备的最大显示分辨率为1024 x768。
目前市场上常见的S端子有三种：4针、7针和9针。
1、4针S-Video接口4针是常见的S-Video端子，目前的电视机、影碟机、投影仪配接的都是4针接口,较早一些的显卡如MX440，FX5200等配置的也是4针的S-Video。
S端子线为单根多芯结构，长度一般在3M之内，最长不能超过5M，否则有可能出现显示画面黑白或者是无信号输出的状况。
实际上视频信号的传输主要取决于传输线的质量，如果主观能够接受不易觉察的图像质量下降并使用高品质信号线，信号的传输距离可以达到30米；如果使用两根信号线传输(在S端子接口处汇合)的高品质75ohm同轴电缆(如RG59 or RG6)，传输距离甚至可以达到60-100米。
2、7针S-Video接口标准的7针S-Video比较4针的多出了一路复合信号，可以单独分离输出RCA信号（复合信号），在显卡上就可以省去一个黄色的VIDEO输出接口。
虽然多出的2针功能和定义各不相同，但一般都是把这两针作为标准AV视频信号输出，这样就使得这个7针接口即能分离出一路4针标准S端子信号，又能分离出一路标准的AV视频信号。
有的配备7针S端子的显卡配备一个一转二的转接输出装置，可以分成S端子和AV输出两种模式。
不过，7针的S-Video接口可以直接使用4针S端子线，不必另行购买连接线。
四种HDMI接口Pin脚顺序及定义对比
四种HDMI接口Pin脚顺序及定义对比HDMI是High Definition Multimedia Interface的缩写简称，即高清多媒体接口。
HDMI是一种全数字化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。
HDMI可用于机顶盒、DVR播放机、个人电脑、电视游乐器、数位音响等等。
HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。
本文仅对HDMI接口的几种类型作介绍及对比。
HDMI接口共有四种类型：分别为Type A 、type B、type C和Type D。
它们的pin脚定义对比如下：∙HDMI A Type应用于HDMI1.0版本，总共有19pin, 规格为4.45 mm × 13.9 mm，为最常见的HDMI接头规格, 相对等于DVI Single-Link传输。
在HDMI 1.2a之前, 最大能传输165MHz的TMDS, 所以最大传输规格只能在于1600x1200(TMDS162.0 MHz) 。
Pin Pin定义1 TMDS Data2+2 TMDS Data2 Shield3 TMDS Data2–4 TMDS Data1+5 TMDS Data1 Shield6 TMDS Data1–7 TMDS Data0+8 TMDS Data0 Shield9 TMDS Data0–10 TMDS Clock+11 TMDS Clock Shield12 TMDS Clock–13 CEC14 Reserved (N.C. on device)15 SCL16 SDA17 DDC/CEC Ground18 +5V Power19 Hot Plug Detect∙HDMI B Type应用于HDMI1.0版本，规格为4.45 mm × 21.2 mm，总共有29pin, 可传输HDMI A type两倍的TMDS资料量, 相对等于DVI Dual-Link传输, 用于传输高分辨率(WQXGA 2560x1600以上)。
7针S-Video接口引脚定义_图文(精)
S-Video接口目前应用最广泛、输出效果更好的S端子接口。
S-Video端子又称亮色分离端子，是一种专业视频标准接口，只传输视频信号，与音频无关。
S并不是Super，而是Separate，是分离的意思，将视频信号的色度信号C和亮度信号Y 进行分离，分别以不同的通道进行传输，减少影像传输过程中的“分离”、“合成”的过程，减少转化过程中的损失，同时降低信号之间的互扰，减轻视频节目输出时亮度和色度相互干扰的问题，以得到更佳的显示效果。
S-Video端子输出接口支持设备的最大显示分辨率为1024 x768。
目前市场上常见的S端子有三种：4针、7针和9针。
1、4针S-Video接口4针是常见的S-Video端子，目前的电视机、影碟机、投影仪配接的都是4针接口,较早一些的显卡如MX440，FX5200等配置的也是4针的S-Video。
S端子线为单根多芯结构，长度一般在3M之内，最长不能超过5M，否则有可能出现显示画面黑白或者是无信号输出的状况。
实际上视频信号的传输主要取决于传输线的质量，如果主观能够接受不易觉察的图像质量下降并使用高品质信号线，信号的传输距离可以达到30米；如果使用两根信号线传输(在S端子接口处汇合的高品质75ohm同轴电缆(如RG59 or RG6，传输距离甚至可以达到60-100米。
2、7针S-Video接口标准的7针S-Video比较4针的多出了一路复合信号，可以单独分离输出RCA 信号（复合信号），在显卡上就可以省去一个黄色的VIDEO输出接口。
虽然多出的2针功能和定义各不相同，但一般都是把这两针作为标准AV视频信号输出，这样就使得这个7针接口即能分离出一路4针标准S端子信号，又能分离出一路标准的AV视频信号。
有的配备7针S端子的显卡配备一个一转二的转接输出装置，可以分成S端子和AV输出两种模式。
不过，7针的S-Video接口可以直接使用4针S端子线，不必另行购买连接线。
另外，还有部分显卡自带的7针S-Video能够提供色差输出，其针脚的定义有别于上述标准，定义如下:先看一下N卡标准9针色差输出图示可以看到N卡的标准9针色差输出针脚定义为:Pr第一排第一个针脚Pb第二排第二个针脚Y第一排第三个针脚而A卡的标准9针色差输出针脚定义为:Pr第一排第一个针脚Pb第一排第二个针脚Y第一排第三个针脚7针和9针的区别只是下部的空档位变成了2个针脚位而已。
各种视频音频输出端口图片说明要点
各种视频音频输出端口图片说明要点在现代科技时代，电视、音响、电脑等家用电器中，往往需要连接各种不同的音视频输出端口以获取更好的使用效果。
了解这些端口的名称和特点是使用这些设备的必要条件。
本文介绍了常见的视频和音频输出端口，并附带了图片说明，以方便读者更好地了解它们的区别和用途。
HDMI端口HDMI（高清晰度多媒体接口）是一种全数字接口，可以传输高品质的音视频信号。
HDMI接口通常用于连接高清电视、高清播放器、高清游戏机和其他高清设备。
它被认为是目前最常用的视频和音频输出端口之一。
HDMI端口HDMI接口的最大特点是数字信号传输。
这种全数字传输优势在于可以避免信号在传输过程中受到干扰等传统线路问题，从而更好地保证信号的高品质传输。
HDMI接口还支持高达4K的分辨率，因此适用于连接高清电视。
DisplayPort端口DisplayPort是一种数字音视频连接的标准，也是一种全数字接口。
和HDMI接口一样，DisplayPort支持高分辨率的图像输出。
DisplayPort接口主要用于连接电脑机箱，但它也是一种通用接口，可以适用于连接多种高清设备。
DisplayPort端口优点是DisplayPort支持高达8K的分辨率，为连接大屏幕电视的电脑带来了无限的可能性。
此外，DisplayPort还支持多个显示器的连接，可以连接多个电脑显示器，从而更方便地实现较大的办公环境。
DVI端口DVI（数字视频接口）是一种数字视频输出端口。
DVI通常用于连接计算机显卡和电视屏幕。
尽管DVI接口在传输数字信号方面较为可靠，但它不支持音频输出。
DVI端口DVI端口通常分为DVI-I和DVI-D两种类型。
DVI-I接口支持模拟信号和数字信号，而DVI-D接口仅支持数字信号。
但是，如果将DVI-D转换为HDMI，则可以通过HDMI信号传输音频。
VGA端口VGA（视频图形阵列）端口是一种模拟视频输出端口。
虽然VGA输出连接很容易，但这种端口已不再被广泛使用，因为它通常无法提供高清晰度的视频输出品质。
(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)介绍
S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀、清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。
带S-Video接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
（S端子又可以分为三种1．普通S端子最下面的5针型D端子是标准的S端子类型，也是通用的一种规格。
除了显卡外电视机以及DVD等视频源上都是这种接口。
2．增强型S端子中间的那个明显比下面5针的接口多了2个针孔，原先许多ATi原厂的Radeon都是采用的这种接口(上图中间的显卡就是一张原厂的7500)，这种7针接口并飞标准接口，这样就决定了不同厂家的7针接口有可能在多出的2针的定义上有所不同。
不过除了多出的2针外，7针接口兼容5针标准接头，我们也能使用5针连线。
VGA.HDMI.DVI管脚定义
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色 red 红线的芯线
2 绿基色 green 绿线的芯线
3 蓝基色 blue 蓝线的芯线
4 地址码 ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽 D15 端壳压接
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。
HDMI一共有三种接口，这里贴出最常见的一种。
rca座子引脚定义 -回复
rca座子引脚定义-回复RCA座子（或称为RCA插头）是一种常用于音频和视频设备的连接器。
它通常由三个金属引脚组成，用于传输音频信号（左声道、右声道）和视频信号（复合视频）。
在本文中，我将逐步回答有关RCA座子引脚定义的问题，并介绍它的常见用途以及如何正确使用它。
第一步：引脚定义RCA座子具有三个金属引脚，每个引脚都有不同的功能。
以下是它们的定义：1. 视频引脚：视为黄色，通常是最容易辨识的引脚，用于传输视频信号。
这个引脚通常连接到设备的视频输出接口，如电视、监视器或投影仪的视频输入接口。
2. 左声道引脚：声音通道的左声道通过此引脚传输。
这个引脚通常标记为白色，经常连接到设备的左声道输出接口，如音响系统或扬声器。
3. 右声道引脚：声音通道的右声道通过此引脚传输。
这个引脚通常标记为红色，与左声道引脚一起连接到设备的右声道输出接口。
请注意，RCA座子的引脚定义可能因设备类型和制造商而异。
有些设备例如电视可能只有一个视频引脚，而无声道引脚，而其他设备可能具有多个声道引脚（例如5.1声道音响系统）。
第二步：常见用途RCA座子广泛应用于音频和视频设备之间的连接，以下是一些常见的用途：1. 电视和DVD播放器之间的连接：您可以使用RCA座子将DVD播放器的视频引脚连接到电视的视频输入引脚上，并使用左右声道引脚将声音传输到音响系统或电视的扬声器。
2. 摄像机和电视之间的连接：您可以使用RCA座子将摄像机的视频信号连接到电视的视频输入引脚上，以便观看从摄像机拍摄的视频。
3. 音响系统和音源设备（如CD播放器、MP3播放器）之间的连接：您可以使用RCA座子将音频信号从音源设备传输到音响系统，以便享受高质量的音乐。
第三步：正确使用RCA座子在使用RCA座子时，请记住以下几点，以确保正确连接：1. 确保设备处于关闭状态：在插拔RCA座子之前，最好将所有相关设备关闭。
这有助于防止意外损坏设备或产生噪音。
2. 插入正确的引脚：将RCA座子插入正确的引脚以实现正确的信号传输。
HDMI、DVI、VGA、RGB、分量、S端子高清接口图片说明
HDMI、DVI、VGA、RGB、分量、S端子)高清接口图片说明各种视频输出端口(HDMI、DVI、VGA、RGB、分量、S端子)图片说明1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S 端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB重点
视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA 端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
各种视频输出端口说明
各种视频输出端口(HDMI、DVI、VGA、RGB、分量、S端子)图片说明1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有VGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
视频各种接口详细图解
视频各种接口详细图解面对众多的接很多初级用户在看投影机文章或将投影机与其它设备进行连接时，转接方法，在使用时您会觉口总是感到茫然。
其实只要弄明白它们的用途和连/得其也并非有登天之难。
投影机接口虽没有高档功放上那么多但也不少38/ 1家用投影机上的常用接口拉近点就看清楚一、常规视频输入端子的数量远多于输出端子，=投影机上输入端子做为视频播放设备，（端子接口）视频端子的数量也远多于音频端子。
）标准视频输入（●RCA38/ 2RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。
但由于AV 接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。
音频转RCA线38/ 3RC转接延长头插入示意图AV 白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。
38/ 4不要小瞧RC，其也有做工不错的高档端S端子S标准38 / 5端子连接标S38/ 6音频复合视频端子色差常规连接示意图S是一种视频信号专用输出是应用最普遍的视频接口之一，S端子（S-Video）芯接口，其中两路传输视频亮度信号，两路传输接口。
常见的S端子是一个5的综合、一路为公共屏蔽地线，由于省去了图像信号与色度信号YC色度信号，编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
端子输出功能，投影机可通过专用的都具备S、或一般DVDVCD、TVPC 端子线与这些设备的相应端子连接进行视频输入。
SS端子，可转接色差针增强显卡上配置的938/ 7端子转接线38/ 8AV欧洲插转色差、S端子和S与电脑端子连接需使用专用线，如VIVO线芯（不带4接口，包含端子在一些投影机厂家的称呼只中又被称为Smini-DIN 个声道的讯号输出）等不8765音效输出）、芯、芯、芯、芯、69芯（能提供同的产品都在投影机上被使用。
各种视频插头插座接口介绍
各种视频插头插座接口介绍视频插头插座接口是用于连接视频设备和显示设备之间的接口，方便信号传输和显示设备的连接。
不同的视频接口有不同的特点和用途，下面将介绍一些常见的视频插头插座接口。
1. VGA接口（Video Graphics Array）VGA接口是一种模拟信号接口，被广泛应用于计算机显示设备。
它使用15个金属接点进行数据传输，通过RGB信号传输图像数据，使用另外两个信号线传输水平和垂直同步信号。
VGA接口已逐渐被数字接口所取代，但在一些老旧的设备上仍然可以见到。
2. DVI接口（Digital Visual Interface）DVI接口是一种数字信号接口，可以传输高质量的数字视频信号。
它支持模拟和数字信号传输两种模式，通过不同的连接线可以实现单链、双链和高清电视等不同版本的DVI接口。
DVI接口可以连接计算机和显示器等设备，但是它已逐渐被HDMI和DisplayPort所取代。
HDMI接口是一种支持高清视频和多声道音频传输的数字接口，可以连接电视、投影仪、电脑和音频设备等。
HDMI接口传输质量高、方便易用，并且支持多种分辨率和音频格式。
现在的很多电视和电脑显示器都配备了HDMI接口。
4. DisplayPort接口DisplayPort接口是一种数字接口，用于连接显示器和视听设备。
它支持高分辨率和高刷新率的视频传输，具有较高的数据传输速度和性能。
DisplayPort接口还可传输音频信号，并且可以通过适配器与HDMI、DVI 和VGA等其他接口兼容。
5. Thunderbolt接口Thunderbolt接口是一种高速数据传输和显示接口，由Intel开发。
它支持高分辨率视频传输、高速数据传输和电源供应等功能，具有极高的性能和灵活性。
Thunderbolt接口和DisplayPort接口可以互相兼容，因此可以通过适配器连接到其他视频接口。
6. RCA接口（Radio Corporation of America）RCA接口是一种模拟信号接口，常用于电视、摄像机和音频设备等。
