常用电机驱动电路及原理
桥式电机驱动电路原理
桥式电机驱动电路原理概述桥式电机驱动电路是一种常见的电机驱动方式,它通过四个开关管(MOSFET或IGBT)来控制电机的正反转和速度。
本文将深入探讨桥式电机驱动电路的原理及其工作方式。
桥式电机驱动电路结构桥式电机驱动电路主要由四个开关管和电机组成。
开关管通常由MOSFET或IGBT构成,它们可以通过控制信号来开关导通或截断电流。
电机则是由电源和负载组成,负载可以是直流电机、步进电机或交流电机。
桥式电机驱动电路工作原理桥式电机驱动电路通过控制开关管的导通和截断,来改变电机的电流方向和大小,从而实现电机的正反转和调速。
电机正转当S1和S4管导通,S2和S3管截断时,电源的正极连接到电机的一个端口,负极连接到电机的另一个端口。
这样电流就会从电源的正极流入电机,从而使电机正转。
电机反转当S2和S3管导通,S1和S4管截断时,电源的负极连接到电机的一个端口,正极连接到电机的另一个端口。
这样电流就会从电源的负极流入电机,从而使电机反转。
电机调速电机调速可以通过改变开关管的导通时间来实现。
当开关管导通时间增加时,电机的平均电流增加,从而使电机转速增加;反之,当开关管导通时间减少时,电机的平均电流减小,从而使电机转速减小。
桥式电机驱动电路控制方法桥式电机驱动电路的控制方法通常有两种:单向控制和双向控制。
单向控制单向控制是指电机只能实现正转或反转,无法实现双向转动。
这种控制方法适用于只需要电机单向转动的应用场景,例如风扇、水泵等。
双向控制双向控制是指电机可以实现正转和反转。
这种控制方法适用于需要电机双向转动的应用场景,例如电动车、机器人等。
桥式电机驱动电路的优点桥式电机驱动电路具有以下优点:1.高效率:桥式电机驱动电路采用开关管控制电流,能够有效减少电流损耗,提高电机的效率。
2.精确控制:桥式电机驱动电路可以通过改变开关管的导通时间来精确控制电机的转速和转向。
3.可靠性高:桥式电机驱动电路采用开关管控制电流,可以避免传统的电阻调速方式存在的功耗大、发热严重等问题,提高了系统的可靠性。
电动车的电机驱动电路原理
电动车的电机驱动电路原理电动车的电机驱动电路原理是指电池(或蓄电池)经过控制器将直流电转换为交流电,再由交流电机将电能转化为机械能的过程。
具体来说,电机驱动电路主要包括电池组、控制器、电机三部分。
首先,电池组是电动车的动力供应,通常采用锂电池或铅酸蓄电池。
电池组的电压和容量决定了电动车的续航里程和输出功率。
电池组将直流电能提供给控制器,控制器再根据电动车运行状态和用户输入的指令来控制电机的工作状态。
其次,控制器是电动车电机驱动系统的核心部件,主要功能是将电池组提供的直流电转换为交流电,并根据输入的控制信号实时调整输出电流和电压,控制电机的转速和扭矩。
控制器可以采用PWM(脉宽调制)控制方式来实现对电机的精确控制。
控制器还会根据电池组的电量和工作温度等参数进行保护和故障检测。
最后,电机是电动车驱动系统的执行部件,负责将电能转化为机械能。
电动车通常采用交流无刷电机,其结构简单、效率高、维护成本低。
无刷电机由转子和定子组成,定子上绕有若干绕组,通过控制器的调节,使得绕组中的电流方向与转子磁极场方向相互作用,从而产生转矩,推动电动车的运动。
电机驱动电路工作原理如下:1. 当电动车启动时,通过操作开关或踏板发送启动信号;2. 控制器接收到启动信号后,会检测电池组的电压和温度等参数,并根据这些参数计算输出的电流和电压;3. 控制器将电池的直流电功率转换为交流电,通过PWM控制方式调整电流和电压,控制电机的转速和扭矩;4. 交流电驱动电机运转,将电能转化为机械能,推动电动车前进;5. 当需要停车或改变速度时,控制器会根据用户输入的指令对电机进行控制,调整输出电流和电压,实现加速、制动或倒车等功能;6. 当电池组的电量过低或控制器检测到过热等故障时,会发出警报信号并切断电机的供电,以保护电池组和控制器的安全。
总结起来,电动车的电机驱动电路通过控制器将电池组提供的直流电转换为交流电,再由电机将电能转化为机械能,从而推动电动车的运动。
无刷直流电机的驱动电路
无刷直流电机的驱动电路一、无刷直流电机简介无刷直流电机是一种通过电子方式实现电机转子磁场与定子磁场的同步旋转,无需刷子与换向器来调整磁场方向的电机。
它具有高效率、高转矩密度、长寿命等优点,被广泛应用于工业、航空航天、交通工具等领域。
二、无刷直流电机的基本原理无刷直流电机的驱动主要是通过电子器件来控制电机的磁场和转子的位置。
基本原理如下: 1. 无刷直流电机的转子上安装有磁体,称为永磁体,用来产生转子磁场。
2. 定子上绕有若干个线圈,通过电流激励产生定子磁场。
3. 当定子磁场与转子磁场交叉时,产生转矩,使电机转动。
三、无刷直流电机的驱动电路设计要求设计无刷直流电机的驱动电路时,需要满足以下要求: 1. 高效率:电路应尽可能减少能量的损耗,以提高电机的效率。
2. 稳定性:电路应具有良好的稳定性,能够在各种工作条件下保持电机的正常运行。
3. 可调性:电路应具备可调节转速和转向的功能,以满足不同应用场景的需求。
4. 保护功能:电路应具备过流、过温等保护功能,以确保电机和电路的安全运行。
四、无刷直流电机的驱动电路设计方案4.1 无刷直流电机驱动电路的基本组成无刷直流电机的驱动电路通常由以下几部分组成: 1. 电源模块:提供电机驱动所需的电压和电流。
2. 电流检测模块:用于检测电机驱动电路中的电流情况,保护电机和电路的安全。
3. 电压转换模块:用于将电源提供的电压转换为电机所需的工作电压。
4. 逻辑控制模块:根据输入信号控制电机的转速和转向。
5. 保护模块:监测电机驱动电路的工作状态,当出现异常情况时进行相应的保护。
4.2 无刷直流电机驱动电路的工作原理无刷直流电机的驱动电路工作原理如下: 1. 逻辑控制模块接收输入信号,根据信号产生驱动电流的时序。
2. 驱动电流经过电流检测模块后,进入电机的定子线圈。
3. 电机定子线圈中的电流产生定子磁场,与转子磁场交叉产生转矩。
4. 电压转换模块将电源提供的电压转换为电机所需的工作电压。
直流电机抱闸驱动电路原理_概述说明以及解释
直流电机抱闸驱动电路原理概述说明以及解释1. 引言1.1 概述直流电机抱闸驱动电路是一种常见的电路,用于控制直流电机的启动、停止和转向。
抱闸驱动电路通过控制信号输入和逻辑解析,实现对电机的控制。
本文将对直流电机抱闸驱动电路的原理进行详细说明和解释。
1.2 文章结构本文分为五个部分,分别是引言、直流电机的工作原理、抱闸驱动电路的概述、直流电机抱闸驱动电路的工作原理解释以及结论及展望。
1.3 目的本文旨在介绍直流电机抱闸驱动电路的原理,并详细解释其工作过程。
通过阐述其概述、分类特点以及优缺点,读者可以全面了解这种驱动方式在不同应用领域中的使用情况。
此外,该篇文章还将对信号输入与控制逻辑解析、信号转换与功率放大解析以及马达启动与停止过程进行深入讲解,帮助读者更好地理解和应用直流电机抱闸驱动电路。
以上为文章“1. 引言”部分内容。
2. 直流电机的工作原理2.1 电机基本原理直流电机通过直接提供或变换直流电源来产生转动力,是一种将电能转化为机械能的设备。
其基本构成包括定子(静子)和转子(动子)。
定子通常由绕组、铁芯和端盖组成,而转子则由磁极、绕组和轴心组成。
直流电机的工作原理可简单地描述为:当通过定子绕组施加一个与磁场正交的直流电流时,会在磁场中产生一个力矩,使得转子开始旋转。
这是由于磁场与传导系数所产生的洛伦兹力相互作用引起的。
2.2 直流电机结构直流电机有不同类型的结构,常见的有分解架式和整体架式两种。
其中,分解架式包含了割平开槽型、差弱法等结构形式;整体架式则包括了齐纳励磁法、复合励磁法等结构形式。
无论是哪种结构形式,直流电机都包含了固定在外壳内部并连接到功率源上的定子线圈以及安装在轴上并能自由旋转的转子。
2.3 直流电机的应用领域直流电机在各个行业中都有广泛的应用。
例如,在工业领域,直流电机主要用于驱动各类设备和机械,如风机、泵机、输送带和升降装置等。
此外,在汽车和交通运输领域,直流电机被应用于汽车座椅调节器、风挡刷动力系统和车辆动力传动系统等。
电机h桥驱动电路工作原理
电机h桥驱动电路工作原理电机H桥驱动电路是电机驱动的一种重要方式,电子系统中经常会使用到,比如机器人、车辆控制等等。
本文将详细介绍电机H桥驱动电路的工作原理,以及应用场景。
一、H桥驱动电路概述H桥指的是由四个开关管或者MOS管组成的桥式电路。
这种电路有多种电机驱动方式,其中最常见的是单向直流电机的正反转控制。
通过对四个开关管进行控制,可以实现电机的正反转和制动等功能。
二、H桥驱动电路的工作原理H桥驱动电路的基本原理是通过改变电路的通断情况,从而对电机进行不同方向的驱动。
H桥驱动电路由四个二极管和四个MOS管组成。
其中二极管被用于保护MOS管,并防止由电机反向带来的过电压。
1. 正转控制在正转控制的情况下,S1和S4导通,S2和S3断开。
电源的正极就通过S1流向电机的正极,电机负极通过S4回流电源的负极,从而实现了电机正转。
2. 反转控制在反转控制的情况下,S2和S3导通,S1和S4断开。
电源的正极就从S2导向电机的负极,电机的正极通过S3回流电源的负极,从而实现了电机反转。
3. 制动控制在制动控制的情况下,两边都断开,或被连通在一起形成短路状态,这样可以实现电机的制动效果。
4. 制动后反转如果电机在制动状态下需要反转,那么可以先将电机停下,再进行反转操作,这样可以得到较好的反转效果。
三、H桥驱动电路的应用场景H桥驱动电路广泛应用于机器人、车辆、船舶等控制系统中,在这些应用场景中,电机是控制系统的一个非常关键的组成部分。
H桥驱动电路不仅可以实现电机的正反转控制,还可以用于调速控制、测速控制等多种应用场景中。
1. 机器人应用机器人在工业自动化、医疗保健、家庭助理、智能安防等众多领域都有广泛的应用。
机器人的驱动系统主要是电机驱动,而H桥驱动电路是机器人驱动系统中的重要组成部分。
机器人需要精准的控制,以实现复杂的动作,H桥驱动电路可以实现电机的正反转控制,同时还能同时控制多个电机,实现机器人的多自由度自由移动。

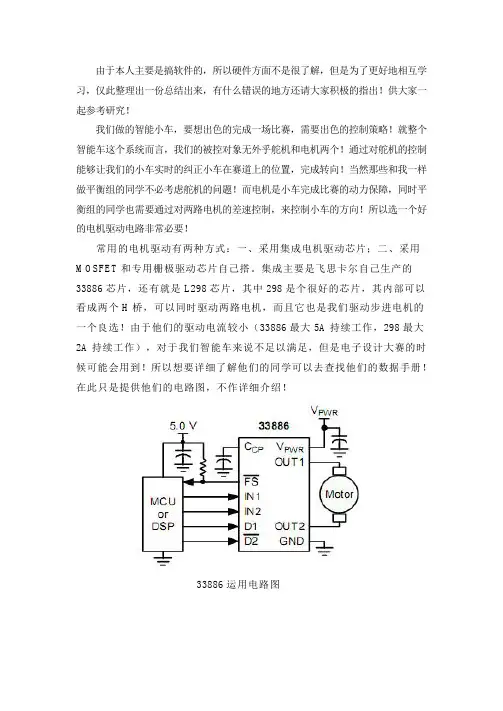

常用电机驱动电路及原理
我们做的智能小车,要想出色的完成一场比赛,需要出色的控制策略!就整个 智能车这个系统而言,我们的被控对象无外乎舵机和电机两个!通过对舵机的控制 能够让我们的小车实时的纠正小车在赛道上的位置,完成转向!当然那些和我一样 做平衡组的同学不必考虑舵机的问题!而电机是小车完成比赛的动力保障,同时平 衡组的同学也需要通过对两路电机的差速控制,来控制小车的方向!所以选一个好 的电机驱动电路非常必要!
那么当 PWM1=1 时,Q1 不导通,Q3 导通,电流的方向为 Q2—电机—Q3,电机正 转,当 PWM1=0 时,Q1 导通,Q3 不导通,即上桥臂导通,电机处于能耗制动状态!
同理不难得出:当 PWM1=0 是,PWM2=1 时,电机反转;PWM2=0 是下桥臂 导通,电机处于能耗制动状态!上面电路中的电阻电容 R1 和 C1 并联接地,R2 和 C2 并联接地,主要作用是构成阻容滤波,滤除尖脉冲!有时为了进一步的扩大驱动 电流,还常常两两并联,用两片 3205 并联成一片,两片 4905 并联成一片!组成的 H 桥的驱动电路电流将更大!
对于以上的电路,今年的电磁组A车和光电组D车来说,其驱动电流已经能够 满足,但是对于今年的摄像头组的B车模来说,可能有点吃力,B车的电机功率很 大,虽然正常正转时的电流不是很大,但是当我们加上我们的速度控制策略的时候, 很多时候车子是在不停的加减速,这就需要电机不停的正反转,此时的电流很大, 还用以上的驱动电路,芯片会很烫!!这个时候就需要我们自己用 MOSFET 和栅极 驱动芯片自己设计 H 桥!
其实 TC4427 只是两路同相的驱动器,买过该芯片的同学可能知道,虽说不贵, 但是也需要 9 块钱左右,而且用过该芯片的同学也可能有体会,该芯片不是太好, 有时会出现一个方向可以转,另一个方向不可以转的情况,我们是不是可以用其他 既廉价又有同样效果的芯片代替呢?其实我们可以想到的是我们常用的 74LS00,没 错,就是与非门,用它接成两路同相的驱动器,该电路同样好用,我所知道的队伍 中有人在用!
电机驱动电路原理
电机驱动电路原理一、引言电机驱动电路是将电能转化为机械能的重要部分,其作用是提供适当的电源给电机,以使其正常运转。
本文将详细介绍电机驱动电路的原理。
二、电机驱动电路的分类根据控制方式不同,电机驱动电路可分为直流马达驱动和交流异步马达驱动两种。
1. 直流马达驱动直流马达的转矩与其励磁磁通量成正比,因此控制直流马达转速的关键在于控制励磁磁通量。
常见的直流马达控制方式有:(1)恒压调速法:通过改变励磁线圈中的电阻来改变励磁电流,从而改变励磁磁通量大小。
(2)串联调速法:将外加阻抗串联到直流马达中,通过改变串联阻抗大小来改变总回路阻抗大小,从而改变总回路电流大小和励磁磁通量大小。
(3)分级调速法:将外加阻抗分级加入到直流马达中,在不同级别处通过切换不同的外加阻抗来改变电路总回路阻抗大小和励磁磁通量大小。
2. 交流异步马达驱动交流异步马达的转速与供电频率成正比,因此控制交流异步马达转速的关键在于控制供电频率。
常见的交流异步马达控制方式有:(1)恒频调速法:通过改变电源电压来改变供电频率,从而改变异步马达转速。
(2)变频调速法:通过将交流电源转换为直流电源,再将直流电源通过逆变器转换为可调的交流电源,从而实现对供电频率的精确控制。
三、直流马达驱动原理1. 直流马达基本结构直流马达由定子和转子两部分组成。
定子包括永磁体和励磁线圈,励磁线圈中通有直流电源。
转子由铁芯和绕组组成,绕组中通有直流或脉冲直流信号。
2. 直流马达基本原理当励磁线圈通有一定大小的直流电信号时,会在永磁体中产生一个稳定的磁场。
当绕组通有一定大小和方向的脉冲直流信号时,会在转子中产生一个旋转磁场。
由于旋转磁场与永磁体中的磁场不同步,因此会产生一个转矩,使得转子开始旋转。
3. 直流马达调速原理直流马达调速的关键在于控制励磁线圈中的电流大小和方向。
当励磁线圈中的电流大小和方向改变时,励磁线圈中的磁通量大小和方向也会随之改变。
由于直流马达的转矩与励磁线圈中的磁通量成正比,因此改变励磁电流大小和方向可以改变直流马达的转速。
变频电机驱动电路原理
变频电机驱动电路原理一、引言变频电机驱动电路是一种通过改变电源频率来控制电机转速的技术。
它广泛应用于工业生产中的各种机械设备,具有节能、调速范围广、运行稳定等优点。
本文将介绍变频电机驱动电路的原理及其工作过程。
二、变频电机驱动电路的组成变频电机驱动电路主要由三部分组成:整流器、逆变器和控制器。
1. 整流器整流器用于将交流电源转换为直流电源。
它通常采用整流桥电路来实现,由四个二极管组成。
交流电源经过整流桥后,输出的是一个脉动直流电压。
2. 逆变器逆变器用于将直流电压转换为交流电压,其输出频率和电压可以根据需要进行调节。
逆变器一般采用IGBT(绝缘栅双极型晶体管)作为开关元件,通过控制开关元件的导通和截止来实现电压和频率的调节。
3. 控制器控制器是变频电机驱动电路的核心部分,它通过对逆变器的控制来实现电机的调速。
控制器通常由微处理器和各种传感器组成,可以对电机的转速、电流、温度等参数进行监测和控制。
在控制器中,还包括了一些保护电路,如过流保护、过压保护等,以确保电机的安全运行。
三、变频电机驱动电路的工作原理变频电机驱动电路的工作原理可以概括为以下几个步骤:1. 输入电源交流电压经过整流器转换为直流电压。
2. 直流电压经过滤波电路后,供给逆变器。
3. 控制器通过检测电机的转速、负载情况等参数,计算出逆变器需要输出的频率和电压。
4. 控制器通过对逆变器中的开关元件进行控制,使其按照设定的频率和电压输出交流电压。
5. 输出的交流电压经过变压器降压后,供给电机,从而实现电机的调速。
四、变频电机驱动电路的优点1. 节能:变频电机驱动电路通过调整电机的转速,使其在工作时的负载与实际需求相匹配,从而实现节能的目的。
2. 调速范围广:变频电机驱动电路可以实现电机的无级调速,根据实际需要可以调整电机的转速范围。
3. 运行稳定:变频电机驱动电路通过对电机的调速和控制,可以使电机在各种工况下运行稳定,减少因负载变化而引起的震动和噪音。
三相步进电机驱动电路设计
三相步进电机驱动电路设计一、引言步进电机是一种将电脉冲信号转换为机械转动的电动机,具有结构简单、定位精度高、起动停止快的特点,被广泛应用于数控机床、机器人、自动化设备等领域。
本文将介绍三相步进电机驱动电路的设计。
二、驱动原理三相步进电机的驱动原理基于磁场交替作用的原理,通过控制电流的改变,使电机在不同的磁场中转动。
它分为两种驱动方式:全、半步进驱动。
全步进驱动方式中,步进电机每接收一个脉冲信号就转动一个步距,而在半步进驱动方式中,步进电机每接收一个脉冲信号就转动半个步距。
本文以全步进驱动为例进行设计。
三、电路设计1.电源电路:步进电机驱动电路需要一个稳定的直流电源,通常使用电容滤波器和稳压电路来提供稳定的电压输出,保证电机正常工作。
2.脉冲发生及控制电路:脉冲发生电路产生脉冲信号,用于控制步进电机的转动。
常用的发生电路有震荡电路和微处理器控制电路。
本文以震荡电路为例,通过计算电容充放电时间确定震荡频率。
3.驱动电路:驱动电路是步进电机的核心,它将脉冲信号转换为电流控制信号,控制步进电机的转动。
常用的驱动方式有双H桥驱动和高低电平驱动。
本文以双H桥驱动为例进行设计。
4.电流检测和反馈电路:为了控制步进电机的转速和转矩,需要对电机的电流进行检测和反馈。
常用的检测电路有电阻检测和霍尔效应检测。
通过检测电流大小,可以调节驱动电流,以达到控制步进电机的效果。
5.保护电路:为了保护步进电机和驱动电路的安全,需要设计相应的保护电路。
常见的保护电路有过流保护电路、过热保护电路和短路保护电路等。
四、总结本文介绍了三相步进电机驱动电路的设计。
通过合理设计电路,可以实现对步进电机的控制和保护,提高步进电机的运行效果和寿命。
未来,可以进一步研究和改进三相步进电机驱动电路的设计,以满足更高精度、更高速度的步进电机应用需求。
三相无刷直流电机驱动电路
三相无刷直流电机驱动电路三相无刷直流电机驱动电路是一种常用于工业和家电领域的电机驱动方案。
相比传统的有刷直流电机,无刷直流电机具有更高的效率、更低的噪音和更长的使用寿命。
本文将介绍三相无刷直流电机驱动电路的原理、特点以及应用领域。
一、无刷直流电机的原理无刷直流电机是一种基于电子换向技术的电机,其工作原理类似于传统的有刷直流电机。
无刷直流电机由转子、定子和电子换向器三部分组成。
转子是由永磁体组成的,定子则是由多相绕组组成的。
电子换向器根据转子位置和速度信息,通过控制电流的方向和大小,实现电机的高效运转。
三相无刷直流电机驱动电路主要由功率电子器件、驱动电路和控制器三部分组成。
功率电子器件通常采用IGBT(绝缘栅双极型晶体管)或MOSFET(金属氧化物半导体场效应晶体管),用于控制电流的通断和方向。
驱动电路负责产生适当的驱动信号,将控制器输出的信号转化为功率电子器件所需的控制信号。
控制器是电机控制系统的核心,负责根据转子位置和速度信息,产生适当的控制信号,并将其送至驱动电路。
三、三相无刷直流电机驱动电路的特点1. 高效率:无刷直流电机由于无需通过电刷和换向器,减少了能量损耗,提高了电机的效率。
在工业和家电领域,高效率是提高设备性能的关键因素之一。
2. 低噪音:无刷直流电机在工作过程中,没有机械接触和摩擦,因此噪音较低。
这使得无刷直流电机在一些对噪音要求较高的场合得到了广泛应用,比如家电领域的洗衣机和吸尘器等。
3. 高可靠性:由于无刷直流电机没有电刷和换向器等易损件,因此具有更长的使用寿命和更高的可靠性。
这使得无刷直流电机在一些对设备寿命要求较高的场合得到了广泛应用,比如工业自动化领域的机床和机械手等。
4. 精确控制:由于控制器可以根据转子位置和速度信息进行精确控制,因此无刷直流电机具有较好的速度和转矩响应特性。
这使得无刷直流电机在一些对运动控制要求较高的场合得到了广泛应用,比如机器人、无人机和电动汽车等。
桥式电机驱动电路原理
桥式电机驱动电路原理引言:桥式电机驱动电路是一种常见的电机驱动方式,它通过合理的电路设计和控制,能够实现电机的正反转和速度控制。
本文将详细介绍桥式电机驱动电路的原理和工作方式。
一、桥式电机驱动电路的基本原理桥式电机驱动电路是由四个开关器件和一个直流电源组成的。
其中两个开关器件串联连接,形成上桥臂,另外两个开关器件串联连接,形成下桥臂。
电机则连接在上桥臂和下桥臂之间。
通过控制开关器件的导通和断开,可以实现电机的正反转和速度控制。
二、桥式电机驱动电路的工作方式1. 正转:当上桥臂的两个开关器件导通,下桥臂的两个开关器件断开时,电流从电源经过上桥臂,进入电机的一端,然后从电机的另一端返回电源,形成一个闭合的电路。
这样电机就会正常工作,实现正转。
2. 反转:当下桥臂的两个开关器件导通,上桥臂的两个开关器件断开时,电流从电源经过下桥臂,进入电机的一端,然后从电机的另一端返回电源,形成一个闭合的电路。
这样电机就会反转。
3. 制动:当上桥臂的两个开关器件断开,下桥臂的两个开关器件导通时,电流被短路,形成一个制动电阻网络。
这样电机的动能会被耗散,实现制动效果。
4. 制动释放:当上桥臂的两个开关器件导通,下桥臂的两个开关器件断开时,制动电阻网络断开,电机可以自由运转。
三、桥式电机驱动电路的优点1. 高效性:桥式电机驱动电路可以最大程度地利用电能,提高电机的效率。
2. 精确性:通过控制开关器件的导通和断开,可以精确地控制电机的正反转和速度。
3. 稳定性:桥式电机驱动电路可以提供稳定的电流和电压输出,保证电机的稳定运行。
4. 可靠性:桥式电机驱动电路采用了多个开关器件,当一个开关器件失效时,其他开关器件仍然可以正常工作,提高了电路的可靠性。
四、桥式电机驱动电路的应用桥式电机驱动电路广泛应用于各种电机驱动系统中,如电动车、机械设备等。
它不仅可以实现电机的正反转和速度控制,还可以提高电机的效率和可靠性。
结论:桥式电机驱动电路是一种高效、精确、稳定和可靠的电机驱动方式。
电机驱动电路原理
电机驱动电路原理
电机驱动电路原理是一种用于控制电机运转的电路设计。
这种电路通常由一个电机驱动器和一个控制器组成。
电机驱动器是用来提供电力和控制信号的设备。
它接收来自控制器的信号,并将电流传送给电机,以控制电机的运转。
电机驱动器通常包括一个功率开关,用来控制电机的通断,并根据控制器的指令进行调节。
控制器是用来指挥电机驱动器的设备。
它接收来自用户或其他信号源的输入,然后根据输入生成控制信号,再将控制信号传送给电机驱动器。
控制器可以是一个简单的电路,也可以是一个复杂的微处理器系统,取决于具体的应用场景和要求。
在电机驱动电路中,通常会使用一些电子元件来实现各种功能。
例如,电机驱动器中会使用功率开关来控制电流的通断。
常见的功率开关包括晶体管、场效应管和继电器等。
另外,还会使用传感器来感知电机的状态,例如速度传感器和位置传感器等。
电机驱动电路采用的控制方式多种多样,根据不同的需求和应用场景选择合适的控制算法。
常见的控制算法包括开环控制和闭环控制。
开环控制是一种简单的控制方式,通常只需根据预定的输入信号来控制电机的运转。
闭环控制则需要反馈电机的实际状态,并根据反馈信息来调整控制信号,使电机达到预定的运转状态。
总之,电机驱动电路是一种用于控制电机运转的关键电路。
它
通过控制器生成控制信号,并通过电机驱动器将信号传送给电机,以实现电机的运转。
不同的应用场景和需求会有不同的电机驱动电路设计,但基本原理和组成部件大致相同。
常用电机驱动电路及原理
常用电机驱动电路及原理1.直流电机驱动电路:直流电机驱动电路主要用于控制直流电机的转速和方向。
常用的直流电机驱动电路有H桥驱动电路、PWM调速电路和电流反馈调速电路。
-H桥驱动电路:H桥驱动电路是最常用的直流电机驱动电路之一,可以实现正、反转和制动功能。
它由四个开关管组成,分为上电路和下电路。
通过控制上下电路中的开关管的导通和断开,可以改变电机的运行方向和转速。
-PWM调速电路:PWM调速电路通过调整占空比来控制电机的转速。
PWM调速电路将直流电源与电机连接,通过调节PWM信号的占空比,控制电机的平均输出电压,从而改变电机的转速。
-电流反馈调速电路:电流反馈调速电路是一种闭环控制系统,通过反馈电流信号来控制电机的转速。
它使用电流传感器测量电机的输出电流,并将反馈信号与设定值进行比较,通过PID控制算法来调节PWM信号,控制电机的转速。
2.交流电机驱动电路:交流电机驱动电路主要用于控制交流电机的转向和转速。
常用的交流电机驱动电路有逆变器驱动电路和矢量控制电路。
-逆变器驱动电路:逆变器是将直流电源转换成交流电源的装置。
在交流电机驱动中,逆变器将直流电源的电压和频率转换成交流电压和频率,通过改变输出电压的幅值和频率,控制交流电机的转速。
-矢量控制电路:矢量控制电路是一种先进的交流电机驱动技术,通过对电机的磁场进行独立控制来实现高精度的转速和转向控制。
矢量控制电路使用电流传感器测量电机的输出电流,并通过矢量控制算法,控制电机的磁场和转速。
总结:直流电机驱动电路主要包括H桥驱动电路、PWM调速电路和电流反馈调速电路,用于控制直流电机的转速和方向。
交流电机驱动电路主要包括逆变器驱动电路和矢量控制电路,用于控制交流电机的转向和转速。
这些电机驱动电路在工业自动化、电动车和家用电器等领域广泛应用,具有重要的意义和价值。
全桥电机驱动电路的工作原理详解
全桥电机驱动电路的工作原理详解全桥电机驱动电路由四个功率晶体管(MOSFET,常用)组成,分别为上桥臂的两个晶体管(Q1和Q2)和下桥臂的两个晶体管(Q3和Q4)。
这四个晶体管与电机相连,构成了驱动电路。
以下将详细介绍全桥电机驱动电路的工作原理。
1.正向效果:当Q1和Q4导通时,Q2和Q3为断开状态。
此时,电源正极将直流电流输入到电机的一个端口,而电机另一个端口的负极接地。
电机会在两个端口之间产生一个正向效果,即电流通过电机。
这样,电机就会顺时针旋转(以正向效果为例,后面讲述的反向效果一样可行)。
2.反向效果:当Q2和Q3导通时,Q1和Q4为断开状态。
此时,电源正极将直流电流输入到电机的另一个端口,而电机原先接地的端口变为负极。
电机会在两个端口之间产生一个反向效果,即电流通过电机。
这样,电机就会逆时针旋转。
综上所述,通过对四个功率晶体管(MOSFET)的不同控制组合,可以实现电机的正向和反向转动。
为了实现全桥电机驱动电路的正常工作,还需要对晶体管的控制信号进行适当的调节。
通常情况下,全桥电机驱动电路采用PWM(脉冲宽度调制)控制信号。
PWM调制信号由一个频率固定的信号源和一个可调节占空比的调制电路组成。
通过调整调制信号的占空比,可以控制晶体管的导通和断开时间,进而控制电机的平均输出电压和转速。
在工作时,PWM调制信号会依次控制四个功率晶体管正常工作。
其中,对应于平均输出电压是正值或零电平的晶体管将导通,对应于负输出电压或零电平的晶体管将断开。
通过改变控制信号的频率和占空比,可以快速调整电机的速度和加速度。
另外,为了保护电路和电机,通常还会加入过电流保护电路和反电动势(EMF)回标电路。
过电流保护电路可以监测电流是否超过额定值,并在超过时立即切断功率晶体管的导通,避免损坏电路和电机。
而EMF回标电路可以检测电机速度的变化,并在电机停止运动时产生一个反电动势信号,以降低对电机和系统的损坏。
总结起来,全桥电机驱动电路是一种通过四个功率晶体管实现电机正反转的方案,通过PWM控制信号的调整,可以实现对电机速度和加速度的精确控制。
直流电机h桥驱动电路原理
直流电机h桥驱动电路原理
H桥驱动电路是一种常用于直流电机驱动的电路结构。
它由四个功率开关组成,可以控制电流的流向,从而实现电机的正反转和调速控制。
下面我将详细介绍H桥驱动电路的原理和工作过程。
H桥驱动电路由四个开关组成,分别为S1、S2、S3和S4。
当S1和
S4导通时,电流从电源正极经过S1进入电机,然后通过S4返回电源负极,电机开始正转。
当S2和S3导通时,电流则从电源负极经过S3进入电机,然后通过S2返回电源正极,电机开始反转。
通过控制S1、S2、S3和S4的导通和断开,可以实现电机的正反转控制。
在H桥驱动电路中,还需要一个控制电路来控制开关的导通和断开。
控制电路通常由微控制器或逻辑门电路实现。
通过控制电路,我们可以对开关进行精确的控制,从而实现电机的调速控制。
当S1和
S2导通时,电机转速较快;当S3和S4导通时,电机转速较慢;当S1、S2、S3和S4都断开时,电机停止转动。
H桥驱动电路的工作过程如下:首先,根据控制信号控制开关的导通和断开,确定电机的转向和转速;然后,根据开关的状态,控制电流的流向,使电机正常工作;最后,根据需要调整开关的状态,实现电机的正反转和调速控制。
总结起来,H桥驱动电路通过控制开关的导通和断开,实现电流的流向控制,从而驱动直流电机的正反转和调速控制。
它是一种简单
有效的电机驱动方案,广泛应用于各种直流电机驱动系统中。
希望通过本文的介绍,读者对H桥驱动电路的原理和工作过程有所了解。
步进电机驱动电路原理
步进电机驱动电路原理
步进电机驱动电路的原理主要基于电脉冲信号的转换。
具体来说,步进电机是将电脉冲信号转变为角位移或线位移的开环控制电机。
当步进驱动器接收到一个脉冲信号时,它驱动步进电机按设定的方向转动一个固定的角度,这个固定的角度被称为“步距角”。
步进电机的旋转是以这个固定的角度一步一步运行的。
步进电机的转速和停止的位置只取决于脉冲信号的频率和脉冲数,不受负载变化的影响。
通过控制脉冲个数,可以控制角位移量,从而达到准确定位的目的。
同时,通过控制脉冲频率,可以控制电机转动的速度和加速度,从而达到调速的目的。
步进电机的工作原理是利用电子电路将直流电变成分时供电的多相时序控制电流。
这种电流为步进电机供电,使步进电机能够正常工作。
驱动器就是为步进电机分时供电的多相时序控制器。
总的来说,步进电机驱动电路的原理就是通过控制电脉冲信号来控制步进电机的角位移和转速,从而实现精确的定位和调速。
这种电机在数字式计算机的外部设备、打印机、绘图机和磁盘等设备中得到了广泛应用。
变频电机驱动电路原理
变频电机驱动电路原理随着电机技术的不断发展,变频电机驱动电路成为了现代电机控制的重要组成部分。
变频电机驱动电路通过调整电机的供电频率和电压,实现对电机转速的精确控制。
本文将详细介绍变频电机驱动电路的原理及其工作过程。
一、变频电机驱动电路的原理变频电机驱动电路主要由电源模块、整流滤波模块、逆变模块和控制模块组成。
其工作原理如下:1. 电源模块:为整个驱动电路提供稳定的直流电源。
通常采用整流电路将交流电转换为直流电,并通过滤波电路去除电源中的噪声和纹波。
2. 整流滤波模块:将交流电源转换为稳定的直流电源,并通过滤波电路去除电源中的纹波和噪声。
这样可以确保驱动电路提供的电压和电流稳定,以保证电机正常工作。
3. 逆变模块:将直流电源转换为交流电源,根据控制信号调整输出的频率和电压。
逆变模块通常采用可控硅或晶闸管等器件,通过控制这些器件的导通和截止,实现对输出电压和频率的调节。
4. 控制模块:负责接收输入的控制信号,并根据信号调整逆变模块输出的频率和电压。
控制模块通常采用微处理器或专用的控制芯片,通过对控制信号的处理和解析,实现对电机转速的精确控制。
二、变频电机驱动电路的工作过程变频电机驱动电路的工作过程可以分为以下几个步骤:1. 输入控制信号:用户通过控制面板或外部接口输入控制信号,包括电机转速、方向和运行模式等参数。
2. 控制信号处理:控制模块接收到输入的控制信号后,进行信号处理和解析。
根据用户设置的参数,计算出对应的逆变模块控制信号。
3. 逆变模块控制:控制模块将计算得到的控制信号发送给逆变模块。
逆变模块根据接收到的控制信号,控制可控硅或晶闸管等器件的导通和截止,调整输出的频率和电压。
4. 电机驱动:逆变模块输出调整后的交流电信号送入电机,通过变频电机驱动电路提供的稳定频率和电压,控制电机的转速和运行状态。
5. 反馈控制:在电机运行过程中,通过传感器采集电机的转速和电流等信息,并反馈给控制模块。
控制模块根据反馈信息进行调整,保持电机的稳定运行。
三相无刷直流电机驱动电路
三相无刷直流电机驱动电路三相无刷直流电机驱动电路是一种常见的电机控制方式,它通过无刷直流电机控制器将三相交流电转换为直流电,从而驱动电机运行。
本文将介绍三相无刷直流电机驱动电路的原理和应用。
一、三相无刷直流电机驱动电路的原理三相无刷直流电机驱动电路主要包括功率电源、直流电机、无刷直流电机控制器和速度反馈装置等组成部分。
1. 功率电源:提供电机运行所需的电能,一般为交流电源。
2. 直流电机:三相无刷直流电机是一种特殊的电机类型,具有高效率、大功率密度和长寿命等优点,广泛应用于工业自动化领域。
3. 无刷直流电机控制器:是三相无刷直流电机驱动电路的核心部件,主要负责将交流电转换为直流电,并通过控制电流和电压的方式,实现电机的转速和转向控制。
4. 速度反馈装置:用于检测电机的转速和位置信息,并将反馈信号传输给无刷直流电机控制器,以实现闭环控制,提高电机的稳定性和精度。
三相无刷直流电机驱动电路的工作原理可以分为两个阶段:换向和电流控制。
1. 换向:在电机正常运行过程中,电机转子的位置需要根据三相交流电的信号进行换向。
无刷直流电机控制器通过检测转子位置信息,控制相应的功率晶体管开关,从而实现换向操作。
2. 电流控制:在换向之后,无刷直流电机控制器根据转子位置信息,通过PWM(脉宽调制)技术控制电流大小和方向,从而控制电机的转速和转向。
三、三相无刷直流电机驱动电路的应用三相无刷直流电机驱动电路具有广泛的应用前景,在许多领域都有着重要的作用。
1. 工业自动化:三相无刷直流电机驱动电路广泛应用于工业自动化生产线中,用于控制机械臂、输送带、风机等设备的运动。
2. 电动车辆:三相无刷直流电机驱动电路也被广泛应用于电动车辆中,用于控制车辆的动力系统,实现高效、环保的交通方式。
3. 家电产品:三相无刷直流电机驱动电路还可以应用于家电产品中,如洗衣机、冰箱、空调等,提高产品的性能和使用寿命。
4. 机器人技术:随着机器人技术的发展,三相无刷直流电机驱动电路也被广泛应用于机器人的关节驱动系统,实现机器人的灵活运动和高精度控制。
无刷直流电机的驱动电路
无刷直流电机的驱动电路1. 引言无刷直流电机(Brushless DC Motor,简称BLDC)是一种通过电子控制器来驱动的电动机。
与传统的有刷直流电机相比,BLDC电机具有高效率、高功率密度、长寿命、低噪音和低维护成本等优点。
本文将详细介绍无刷直流电机的驱动原理和常用的驱动电路。
2. 无刷直流电机的工作原理无刷直流电机由定子和转子组成。
定子上通常布置有三个绕组,称为A相、B相和C相,每个绕组之间相隔120度。
转子上装有永磁体,当定子绕组通以合适的电流时,会在转子上产生磁场。
通过改变定子绕组中的电流方向,可以实现对转子磁场方向的控制。
BLDC电机的驱动原理基于霍尔效应或传感器less技术。
在霍尔效应驱动中,安装在定子上的霍尔传感器用于检测转子位置,并将信号反馈给控制器。
而在传感器less驱动中,则通过测量定子上产生的反电动势(Back Electromotive Force,简称BEMF)来推测转子位置。
3. 无刷直流电机的驱动电路3.1 相互导通型驱动电路相互导通型驱动电路是最简单的一种BLDC电机驱动电路。
它由六个功率开关组成,分别用于控制A相、B相和C相的绕组。
这些功率开关可以是MOSFET、IGBT或SiC 等器件。
在相互导通型驱动电路中,任意两个绕组之间只能有一个处于导通状态,其余两个则需要断开。
通过控制三个绕组之间的导通状态,可以实现对BLDC电机的转子位置和速度的控制。
3.2 基于霍尔效应的驱动电路基于霍尔效应的驱动电路使用霍尔传感器来检测转子位置,并将信号反馈给控制器。
根据转子位置,控制器会依次打开或关闭相应的功率开关,以实现对BLDC电机的精确控制。
这种驱动方式需要使用专门设计的集成电路(IC),用于处理霍尔传感器产生的信号,并生成适当的控制信号。
常见的IC包括TI公司的DRV8301和Infineon公司的TLE9879等。
3.3 传感器less驱动电路传感器less驱动电路是一种更为先进的驱动方式,它通过测量定子绕组上产生的BEMF来推测转子位置。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
EN1 和 EN2 一般使用时我们直接接高电平,使整个电路始终处于工作状态!
通过对上面电路的了解,大家应该大致了解了 H 桥的基本工作原理,有没有更 好地驱动电路了呢?答案是肯定的!以下是直流电动机的机械特性表达式:
n 是电机的转速,U N 是电机的两端的电压,Ce 、CT 、φN 对于我们来说可以看成一 个定值,Tem 是负载转矩,车做好之后该值基本确定不变,剩下一个重要的参数 Ra 电 机电枢回路的阻值,电机本身的内阻很小,如果外部引入的电阻过大,此时直流电 动机转速降落较大,驱动电路效率较低,电机性能不能充分发挥。为了提高 电机的转速我们应该尽量减小电机电枢回路绕组的阻值,我们知道:N 沟道的 MOS FET 具有极低的导通电阻,IRF3205 导通电阻在 8mΏ左右,而 IRF4905 几乎是其两 倍,那么是不是可以考虑全部使用 N 沟道的 3205 来搭我们的驱动电路呢,答案也 是肯定的,只不过需要换一片栅极驱动芯片就行!
常用的电机驱动有两种方式:一、采用集成电机驱动芯片;二、采用 MOSFET 和专用栅极驱动芯片自己搭。集成主要是飞思卡尔自己生产的 33886 芯片,还有就是 L298 芯片,其中 298 是个很好的芯片,其内部可以 看成两个 H 桥,可以同时驱动两路电机,而且它也是我们驱动步进电机的 一个良选!由于他们的驱动电流较小(33886 最大 5A 持续工作,298 最大 2A 持续工作),对于我们智能车来说不足以满足,但是电子设计大赛的时 候可能会用到!所以想要详细了解他们的同学可以去查找他们的数据手册! 在此只是提供他们的电路图,不作详细介绍!
33886 运用电路图
下面着重介绍我们智能车可能使用的驱动电路。普遍使用的是英飞凌公 司的半桥驱动芯片 BTS7960 搭成全桥驱动。其驱动电流约 43A,而其升级 产品 BTS7970 驱动电流能够达到 70 几安培!而且也有其可替代产品 BTN79 70,它的驱动电流最大也能达七十几安!在第八届飞思卡尔智能车比赛中取得好的成绩!
如有不足,望安工大智能车团队补充!
愉快做车! 祝你成功!
337 实验室团队制作 2013.01.24
由于本人主要是搞软件的,所以硬件方面不是很了解,但是为了更好地相互学 习,仅此整理出一份总结出来,有什么错误的地方还请大家积极的指出!供大家一 起参考研究!
我们做的智能小车,要想出色的完成一场比赛,需要出色的控制策略!就整个 智能车这个系统而言,我们的被控对象无外乎舵机和电机两个!通过对舵机的控制 能够让我们的小车实时的纠正小车在赛道上的位置,完成转向!当然那些和我一样 做平衡组的同学不必考虑舵机的问题!而电机是小车完成比赛的动力保障,同时平 衡组的同学也需要通过对两路电机的差速控制,来控制小车的方向!所以选一个好 的电机驱动电路非常必要!
首先以学校提供给大家实验的驱动板上的电路图来简单介绍基本原理:
首先需要我们了解的是 TC4427 是一个 1.5A 双通道高速的 MOSFET 驱动器, 顾名思义,其内部有两路同相驱动电路 A 和 B。
上面的电路中 4905 是 P 沟道,3205 是 N 沟道,大家都学过数电模电,即使没 有学过他们的导通条件也都应该了解!现假设 PWM2=0,即 Q2 导通,Q4 不导通!
供参考的电路,其中的参数参考北科大技术报告:
其工作的原理在此不在赘述仅提供其工作的真值表,如下:
输入
输出
状态
IN1 SD1 IN2 SD2 HO1 LO1 HO2 LO2
正转
H
H
L
H
H
L
L
H
反转
L
H
HH
L
H
H
L
上桥臂制动 H
H
HH
H
L
H
L
下桥臂制动 L
H
L
H
L
H
L
H
关闭
X
L
XL
L
L
L
L
IR2104 比较便宜,有钱的同学可以再去研究研究 TD340,基本原理都 是大同小异!
在这里给大家介绍的是 IR 公司的 IR2104,因为 IR 公司号称功率半导体领袖, 当然 2104 也相对比较便宜!IR2104 可以驱动可以驱动高端和低端两个 N 沟道
MOSFET,能提供较大的栅极驱动电流,并具有硬件死区、硬件防同臂导通 等功能。使用两片 IR2104 型半桥驱动芯片可以组成完整的直流电机 H 桥 式驱动电路。但是需要 12V 驱动! IR2104 基本应用电路:
其实 TC4427 只是两路同相的驱动器,买过该芯片的同学可能知道,虽说不贵, 但是也需要 9 块钱左右,而且用过该芯片的同学也可能有体会,该芯片不是太好, 有时会出现一个方向可以转,另一个方向不可以转的情况,我们是不是可以用其他 既廉价又有同样效果的芯片代替呢?其实我们可以想到的是我们常用的 74LS00,没 错,就是与非门,用它接成两路同相的驱动器,该电路同样好用,我所知道的队伍 中有人在用!
下桥臂功率管 Q2 的饱和导通压降,基本上接近地电位,此时 Vcc 通过自举二极管 D 对 自举电容 C2 充电使其接近 Vcc 电压。当 Q2 关断时 Vs 端的电压就会升高,由于电容 两端的电压不能突变,因此 Vb 端的电平接近于 Vs 和 Vcc 端电压之和,而 Vb 和 Vs 之 间的电压还是接近 Vcc 电压。当 Q2 开通时,C2 作为一个浮动的电压源驱动 Q2;而 C2 在 Q2 开通其间损失的电荷在下一个周期又会得到补充,这种自举供电方式就是利 用 Vs 端的电平在高低电平之间不停地摆动来实现的.由于自举电路无需浮动电源,因 此是最便宜的,如图所示自举电路给一只电容器充电,电容器上的电压基于高端输 出晶体管源极电压上下浮动。图中的 D 和 C2 是 IR2104 在脉宽调制(PWM) 应用时应严格挑选和设计的元器件,根据一定的规则进行计算分析;并在电 路实验时进行调整,使电路工作处于最佳状态,其中 D 是一个重要的自举器 件,应能阻断直流干线上的高压,其承受的电流是栅极电荷与开关频率之积, 为了减少电荷损失,应选择反向漏电流小的快恢复二极管,芯片内高压部分 的供电都来自图中自举电容 C2 上的电荷;为保证高压部分电路有足够的能 量供给,应适当选取 C2 的大小。
下面就是怎么样用该电路使得电机正反转?假如当 PWM1 端输入 PWM 波,PWM2 端置 0,电机正转;那么当 PWM1 端为 0,PWM2 端输入 PWM 波时电机将反转! 使用此方法需要两路 PWM 信号来控制一个电机,光电平衡组的同学更是需要 4 路! 有点浪费!其实可以只用一路 PWM 接 PWM1 端,另外 PWM2 端可以接在 IO 端口 上,用于控制方向!假如 PWM2=0;PWM1 输入信号时电机正转,那么当 PWM2=1 是,PWM1 输入信号电机反转(必须注意:此时 PWM 信号输入的是其对应的负占 空比)!
SD 信号时一个使能信号,跟前面的 BTS 的 INH 信号输入端类似,高电平有效,芯 片工作,IN 为高电平时 HO 为高,LO 为低,IN 为低电平时,HO 为低,LO 为高电 平! 关于其中关键参数的选择:
这个驱动设计单从信号逻辑上分析比较容易理解,但要深入的理解和更好的应 用,就需要对电路做较深入的分析,对一些外围元件的参数确定做理论分析计算。 图中 IC 是一个高压驱动芯片,驱动 1 个半桥 MOSFET。Vb,Vs 为高压端供电;Ho 为高 压端驱动输出;COM 为低压端驱动供电,Lo 为低压端驱动输出;Vss 为数字电路供电. 此半桥电路的上下桥臂是交替导通的,每当下桥臂开通,上桥臂关断时 Vs 脚的电位为
对于以上的电路,今年的电磁组A车和光电组D车来说,其驱动电流已经能够 满足,但是对于今年的摄像头组的B车模来说,可能有点吃力,B车的电机功率很 大,虽然正常正转时的电流不是很大,但是当我们加上我们的速度控制策略的时候, 很多时候车子是在不停的加减速,这就需要电机不停的正反转,此时的电流很大, 还用以上的驱动电路,芯片会很烫!!这个时候就需要我们自己用 MOSFET 和栅极 驱动芯片自己设计 H 桥!
那么当 PWM1=1 时,Q1 不导通,Q3 导通,电流的方向为 Q2—电机—Q3,电机正 转,当 PWM1=0 时,Q1 导通,Q3 不导通,即上桥臂导通,电机处于能耗制动状态!
同理不难得出:当 PWM1=0 是,PWM2=1 时,电机反转;PWM2=0 是下桥臂 导通,电机处于能耗制动状态!上面电路中的电阻电容 R1 和 C1 并联接地,R2 和 C2 并联接地,主要作用是构成阻容滤波,滤除尖脉冲!有时为了进一步的扩大驱动 电流,还常常两两并联,用两片 3205 并联成一片,两片 4905 并联成一片!组成的 H 桥的驱动电路电流将更大!
