光电传感器应用
光电传感器的应用举例

光电传感器可以用于激光手术刀,通过精确控制激光能量和光束质量,实现微创、无痛的治疗效果。
05
光电传感器在其他领域的应用
光电传感器在农业领域的应用
监测土壤湿度
光电传感器可以检测土壤中的水分含量,帮助农民 了解何时需要灌溉或排水。
监测植物生长
光电传感器可以测量植物的光合作用速率、叶绿素 含量等参数,有助于了解植物生长状况和预测产量 。
生物医学研究
光电传感器可以用于生物医学 研究中,如监测生理参数、药 物筛选等,有助于推动医学领 域的发展。
THANK YOU
感谢聆听
光电传感器在自动化生产线上的应用
自动化生产线上,光电传感器常被用于检测产品的位置、数量和 状态,确保生产流程的准确性和效率。
例如,光电传感器可以检测流水线上的产品是否通过,计算产品 的数量,以及检测产品的缺陷和破损。
光电传感器在安全监控系统中的应用
安全监控系统中,光电传感器用于检 测和识别目标,如人、车辆或物体, 保障安全和监控。
光电传感器在水质监测中的应用
总结词
光电传感器在水质监测中具有广泛的应用,能够实时监测水体的浊度、溶解氧、 氨氮等指标,保障水质安全和生态平衡。
详细描述
光电传感器利用光的透射和散射原理,能够测量水体的浊度、悬浮物浓度等指 标,同时还可以检测水体中的溶解氧、氨氮、总磷等化学成分,为水环境治理 和水资源保护提供科学依据。
光电传感器的应用举例
目
CONTENCT
录
• 光电传感器概述 • 光电传感器在工业领域的应用 • 光电传感器在环境监测领域的应用 • 光电传感器在医疗领域的应用 • 光电传感器在其他领域的应用
01
光电传感器概述

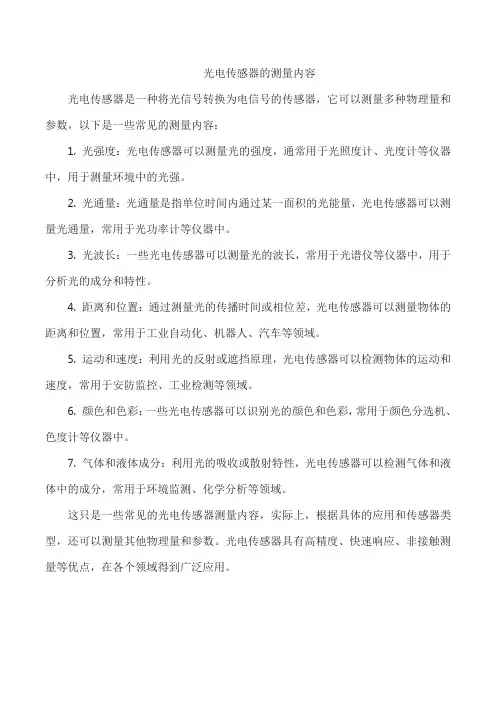

光电传感器的测量内容

光电传感器的测量内容
光电传感器是一种将光信号转换为电信号的传感器,它可以测量多种物理量和参数,以下是一些常见的测量内容:
1. 光强度:光电传感器可以测量光的强度,通常用于光照度计、光度计等仪器中,用于测量环境中的光强。
2. 光通量:光通量是指单位时间内通过某一面积的光能量,光电传感器可以测量光通量,常用于光功率计等仪器中。
3. 光波长:一些光电传感器可以测量光的波长,常用于光谱仪等仪器中,用于分析光的成分和特性。
4. 距离和位置:通过测量光的传播时间或相位差,光电传感器可以测量物体的距离和位置,常用于工业自动化、机器人、汽车等领域。
5. 运动和速度:利用光的反射或遮挡原理,光电传感器可以检测物体的运动和速度,常用于安防监控、工业检测等领域。
6. 颜色和色彩:一些光电传感器可以识别光的颜色和色彩,常用于颜色分选机、色度计等仪器中。
7. 气体和液体成分:利用光的吸收或散射特性,光电传感器可以检测气体和液体中的成分,常用于环境监测、化学分析等领域。
这只是一些常见的光电传感器测量内容,实际上,根据具体的应用和传感器类型,还可以测量其他物理量和参数。
光电传感器具有高精度、快速响应、非接触测量等优点,在各个领域得到广泛应用。

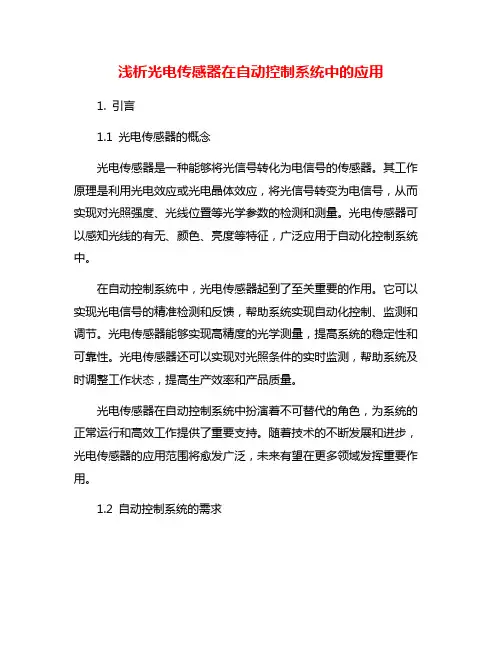

浅析光电传感器在自动控制系统中的应用

浅析光电传感器在自动控制系统中的应用1. 引言1.1 光电传感器的概念光电传感器是一种能够将光信号转化为电信号的传感器。
其工作原理是利用光电效应或光电晶体效应,将光信号转变为电信号,从而实现对光照强度、光线位置等光学参数的检测和测量。
光电传感器可以感知光线的有无、颜色、亮度等特征,广泛应用于自动化控制系统中。
在自动控制系统中,光电传感器起到了至关重要的作用。
它可以实现光电信号的精准检测和反馈,帮助系统实现自动化控制、监测和调节。
光电传感器能够实现高精度的光学测量,提高系统的稳定性和可靠性。
光电传感器还可以实现对光照条件的实时监测,帮助系统及时调整工作状态,提高生产效率和产品质量。
光电传感器在自动控制系统中扮演着不可替代的角色,为系统的正常运行和高效工作提供了重要支持。
随着技术的不断发展和进步,光电传感器的应用范围将愈发广泛,未来有望在更多领域发挥重要作用。
1.2 自动控制系统的需求自动控制系统在工业生产和日常生活中扮演着至关重要的角色。
随着科技的不断发展和进步,人们对于自动化控制系统的需求也不断增加。
自动控制系统的需求主要体现在以下几个方面:1. 提高生产效率:自动控制系统可以帮助企业实现生产过程的自动化,从而减少人工操作,提高生产效率。
通过光电传感器等传感器的应用,可以实现对生产设备和生产流程的实时监控和控制,从而提高生产效率和降低生产成本。
2. 节约资源:自动控制系统能够有效地利用资源,降低能源消耗和减少物料浪费。
通过光电传感器等传感器的精准检测和控制,可以实现对资源的有效利用,达到节约资源的目的。
2. 正文2.1 光电传感器在自动控制系统中的作用光电传感器在自动控制系统中的作用是至关重要的。
通过光电传感器,系统可以实时检测物体的位置、颜色、形状等信息,实现对物体的精准识别和定位。
这对于自动控制系统来说是非常必要的,因为只有准确定位到物体,系统才能按照预先设定的程序进行自动化操作。
在工业自动化中,光电传感器常常被用于检测产品的存在与否、位置、流速等信息,广泛应用于包装、印刷、机械加工等领域。
光电传感器及应用

光电传感器的分类
透射式光电传感器
光纤式光电传感器
利用光束通过光敏元件,根据透射光 强度的变化来检测目标物体的存在和 位移。
利用光纤传输光信号,将光信号传输 到光敏元件进行检测,常用于远程和 恶劣环境下的测量。
反射式光电传感器
利用光束照射到目标物体表面并反射 回光敏元件,根据反射光强度的变化 来检测目标物体的存在和位移。
光电传感器在物联网中的应用前景
总结词
随着物联网的快速发展,光电传感器在物联网中的应 用前景广阔。
详细描述
物联网的普及和发展为光电传感器提供了广阔的应用 空间。光电传感器可以用于物联网中的各种设备,如 智能家居、智能农业、智能交通等领域的设备。通过 与物联网的结合,光电传感器可以实现远程监控、智 能控制和自动化操作等功能,提高设备的效率和便利 性。同时,光电传感器还可以与其他传感器结合,实 现多参数检测和复合功能,进一步提高物联网设备的 智能化水平。
02 光电传感器的技术原理
光电效应
光电效应定义
当光照射到物质上时,物质可以 吸收光的能量并产生电效应,这
种现象称为光电效应。
光电效应分类
光电效应分为外光电效应和内光 电效应,外光电效应是指光电子 逸出物质表面,内光电效应是指 光子在物质内部产生电子空穴对。
光电效应原理
光电效应的原理是光子能量大于 物质禁带宽度时,光子被吸收并 释放出电子或空穴,形成光电流。
挑战
随着科技的不断进步和应用需求的不 断提高,光电传感器面临着技术更新 换代、性能提升、成本降低等挑战, 需要不断进行技术创新和改进。
机遇
随着物联网、人工智能等技术的快速 发展,光电传感器的应用领域将进一 步拓展,如智能家居、智能交通等领 域,为光电传感器的发展带来新的机 遇和挑战。
光电传感器的应用与研究

光电传感器的应用与研究光电传感器是一种基于光电技术的传感器,常用于测量物理量、检测物体或测量环境参数。
它可以将光或电信号转化为电或光信号,可以应用于多个领域,如工业、医疗、军事、环保等。
一、光电传感器的分类与基本原理光电传感器根据其组成方式和应用方式分为多种类型,如光电开关、光电控制器、光电编码器、光电二极管等。
这些传感器都是通过光电原理,将光信号转化为电信号或将电信号转化为光信号来进行传感。
其中,光电开关是应用最为广泛的一种光电传感器。
其基本原理是利用发光二极管和光敏二极管来进行接近或非接近检测。
当有物体靠近光电开关时,发射二极管发出一束光线,光线经过物体后被光敏二极管接收回来,光敏二极管转化后的信号告诉控制器物体的位置和距离。
通过这种方式,光电开关可以控制自动化生产线、机器人、自动门等设备的开关。
二、光电传感器在工业制造中的应用光电传感器在工业制造中具有非常广泛的应用。
随着工业自动化水平的提高和制造业的数字化、网络化发展,光电传感器的使用也越来越普遍。
在自动化生产线上,光电传感器可以用来进行轨道的检测和物品的定位控制。
当传感器探测到有需要处理的物品时,可以自动启动生产线,进行加工处理。
同时,光电传感器也可以用于物体的计数与分类,使得生产过程更加精准和高效。
在汽车制造中,光电传感器可以用于检测汽车的曲线形状,以实现自动化的精确焊接。
同时,光电传感器也可以用于检测汽车的疲劳度,对汽车的驾驶情况进行监控,从而提高汽车的安全性。
三、光电传感器在医疗中的应用光电传感器在医疗中的应用也十分广泛,主要用于检测人体各种生理参数。
例如,脉搏计可以通过光电传感器来检测心跳的节律和强度、血氧计可以检测氧气的饱和度、血压计可以检测血压的水平等等。
同时,光电传感器还可以用于医疗设备的自动化控制。
例如,手术室中常用的手术器械可以通过光电传感器来进行智能识别和定位,帮助医疗器械更加精确和安全地被使用。
四、光电传感器在环保中的应用环保领域是另一个光电传感器的重要应用领域。
光电传感器在医疗设备中的应用

光电传感器在医疗设备中的应用光电传感器是一种能够将物理量转换成电信号的器件。
在医疗设备中,光电传感器有着广泛的应用,如心电图仪、血氧仪、血糖仪等等。
本文将就光电传感器在医疗设备中的应用做出进一步的探讨。
一、光电传感器在心电图仪中的应用光电传感器在心电图仪中的应用主要是为了检测心电信号。
心电信号是人体的生理信号之一,通过心电图仪的采集可以得到人体心脏运行情况的详细信息。
在心电图仪中,光电传感器可以检测人体的心跳信号,通过对信号的采集、放大、滤波、处理等步骤,得到一个完整而准确的心电图。
此外,光电传感器还可以用于检测心跳节律、心律失常、心肌梗塞等异常情况。
二、光电传感器在血氧仪中的应用光电传感器在血氧仪中的应用主要是为了检测人体的血氧饱和度。
人的血液中含有氧和二氧化碳,血氧仪通过检测光传感器所发出的不同波长的光在这些气体中的吸收程度,进而得到血氧饱和度的值。
在一些疾病中,例如肺炎、支气管炎等的病情恶化,血氧饱和度会降低,这时候血氧仪就可以准确地检测到这一情况。
三、光电传感器在血糖仪中的应用光电传感器在血糖仪中的应用主要是为了检测人体的血糖值。
血糖是人体生理活动中非常重要的一个指标,血糖高低与糖尿病、心血管疾病等密切相关。
光电传感器通过检测人体血液中的葡萄糖含量,可以得到准确的血糖值。
血糖仪利用尿液检测血糖的方法,已经被逐步淘汰,而通过光电传感器检测血液中的血糖值,既准确又方便。
四、光电传感器在其他医疗设备中的应用除了上述应用外,光电传感器在医疗设备中还有着许多其他的应用。
例如在体重秤中,光电传感器可以检测人体的重量;在呼吸机中,光电传感器可以检测呼吸功率和呼吸频率等指标;在血压计中,光电传感器可以检测人体的脉搏波。
总体来说,光电传感器在医疗设备中的应用有着广泛的范围,可以帮助医生和患者更准确地了解人体各项指标的情况。
结语:本文对光电传感器在医疗设备中的应用进行了全面而深入的探讨。
通过上述介绍,我们可以看出光电传感器在各种医疗设备中体现了其广泛的应用价值。
光电传感器的应用举例微课

四种形式旳工作方式
应用举例1---直射式光电转速传感器
它由开孔圆盘、光源、光敏元件及缝隙板等构成。开孔圆盘旳 输入轴与被测轴相连接,光源发出旳光经过开孔圆盘和缝隙板 照射到光敏元件上,光敏元件将其转为电信号输出。
应用举例2---鼠标器
光光电电管 管
放 放 大 大 器 器 光源
影片
影片声音重放过程 录制:声音-机械振动-经过光束宽度变换-统计在电影胶片
上-宽度不同旳影像声迹 重放:光-声迹-光电管
声迹宽度起伏变化-光线强弱变化-光电流变化
应用举例7---条形码扫描笔
光笔是最先出现旳一种手持
发光二极管
ห้องสมุดไป่ตู้光敏三极管 扫描笔
接触式条码阅读器。使用时,
光电传感器旳应用举例
概述
因为光电测量措施灵活多样,可测参数众多,又 具有非接触、高精度、高辨别率、高可靠性和响应快等 优点,加之激光光源、光栅、光学码盘、CCD器件、光 导纤维等旳相继出现和成功应用,使得光电传感器在检 测和控制领域得到了广泛旳应用。按其接受状态可分为 模拟式光电传感器和脉冲光电传感器。
条形码卡片
操作者需将光笔接触到条码
表面,经过光笔旳镜头发出
一种很小旳光点,当这个光点从左到右划过条码时,在“空”
部分,光线被
条形码
反射,“条”
光电扫描笔
扫描方向
旳部分,光线
将被吸收,所以 UOUT
在光笔内部产生
脉冲列
一种变化旳电压,这个电压经过放大、整形后用于译码。
应用举例8---大米分选机
大米及杂质 在光照下, 发出不同 光信号
光电传感器的原理及应用

光电传感器的原理及应用一、光电传感器的原理光电传感器是一种能将光信号转化为电信号的装置,其原理基于光电效应的作用。
通过光电效应,当光照射到光电传感器的光敏区域时,光子的能量被吸收,产生电子-空穴对。
这些电子-空穴对在光电传感器的材料中移动,产生电信号。
光电传感器的原理可以分为以下几种常见类型:1.光电二极管光电二极管是一种基于半导体材料的光电传感器。
它利用PN结的特性,当光照射到PN结时,会产生光电流。
光电二极管的工作原理简单,响应速度快,并且具有较高的灵敏度。
它被广泛应用于光电开关、光电编码器等领域。
2.光敏电阻光敏电阻是一种基于光敏材料的光电传感器。
它的电阻值会随光照强度的变化而变化。
当光照射到光敏电阻上时,光子能量激发了材料中的载流子,使其导电性发生变化,导致电阻值的变化。
光敏电阻具有价格低廉、结构简单的优势,被广泛应用于光控开关、照度检测等场景。
3.光电二极管阵列光电二极管阵列是一种由多个光电二极管组成的矩阵结构。
它可以分析和处理光信号,用于实现图像捕捉和识别。
光电二极管阵列在摄像头、扫描仪等设备中得到了广泛应用。
二、光电传感器的应用光电传感器作为一种将光信号转化为电信号的装置,其应用领域十分广泛。
下面列举了几个常见的光电传感器应用:1.工业自动化光电传感器在工业自动化中有广泛的应用。
例如,光电开关可以用于物体检测、位置检测等任务;光电编码器可用于测量转速、位置等信息。
通过光电传感器的应用,可以实现生产线上的自动化控制。
2.机器人导航光电传感器可以被用于机器人导航系统中。
通过光电传感器感知环境中的光线强度和方向,机器人可以根据这些信息确定自己的位置和朝向,实现准确的导航。
3.智能家居光电传感器在智能家居中扮演着重要的角色。
光敏电阻可以用于自动调节室内照明,实现智能化的照明控制。
同时,光电传感器还可用于检测窗户、门等是否关闭,提高家居安全性。
4.环境监测光电传感器可以用于环境监测领域。
例如,光电二极管阵列可以用于太阳能光伏系统中,实时监测太阳光线的强度和方向,优化能量收集效率。
光电传感器的工作原理和应用场景

光电传感器的工作原理和应用场景光电传感器是一种光电探测器,可以将光信号转换成电信号。
它常常用于自动化设备、机器人、红外线夜视系统、光电存储器、医疗设备等领域。
本文主要介绍光电传感器的工作原理和应用场景。
1. 工作原理光电传感器的工作原理基于光电效应。
在金属或半导体中,当光子入射时,会引起电子跃迁。
有些光电传感器是直接将光电效应的电子流放大,有些则需要将光电效应电荷转换成电流信号。
常见的光电传感器有光电开关、光电门、光电传感器等。
这些光电传感器根据工作原理不同,可以分为反射型、穿过型、侧面型、接近型等。
其中,反射型光电传感器可以通过发射器向反射器发射光线,然后测量反射器反射回来的奔跑光的时间来判断有无障碍物存在于发射器和反射器之间。
穿过型光电传感器则是通过发射器将光线对向接收器,依据光线是否被遮挡,从而判断是否需要启动执行机构。
2. 应用场景光电传感器的应用场景非常广泛,在自动化生产设备、医疗设备、家电等领域都有非常重要的作用。
2.1 自动化生产设备自动化生产设备是光电传感器的主要应用场景之一。
利用反射型、穿过型光电传感器可以快速地检测物体位置、颜色、尺寸等信息,从而保证工业生产设备的稳定性和可靠性。
举例来说,在汽车制造领域,光电传感器可以用于汽车组装线上的工件检测,从而提高生产效率和质量。
另外,在生产食品、医疗设备等行业中也能够实现对物体的检测,保证生产的安全性和质量。
2.2 机器人在机器人的应用领域中,光电传感器也扮演着非常重要的角色。
机器人随着科技的不断进步,已经不仅仅是单纯的人形机器人,而是涉及到各个不同领域的机器人。
光电传感器可以为机器人提供强大的环境感知能力,帮助机器人识别障碍物和人类,从而可以更准确地定位和操作。
这对于精密的操作、安全保障等方面都非常关键。
2.3 医疗设备在医疗设备的应用领域中,光电传感器也起到十分重要的作用。
例如,可以将穿过型光电传感器安装在手术中实现术中自动切断吸入口,从而避免了医疗人员的误操作,帮助了手术的安全和精准度。
光电传感器的原理及应用

光电传感器的原理及应用随着科学技术的不断发展,光电传感器被越来越广泛地应用于各个领域,如自动化、汽车、航空、医疗等多个行业。
那么,什么是光电传感器?它是如何工作的?有哪些应用呢?一、光电传感器的原理光电传感器利用光电效应原理,完成检测和测量的过程。
光电效应是指把光辐射照射到某些物质上时,可以引起物质电子的发射现象。
通俗来讲,就是光子和物质相互作用时,产生电子。
光电传感器由一个光源和一个检测元件组成,光源照射到被检测物上,被检测物反射或散射出的光线再被检测元件检测,从而实现对被检测物的检测和测量。
根据检测元件的不同,光电传感器可以分为光电二极管、光电三极管、光电晶体管和光电开关等几种类型。
在工作过程中,光电传感器会受到外部环境中干扰光的影响,例如太阳光、光线散射、自然光等,这些都会干扰到传感器的工作效果。
二、光电传感器的应用1.机械装置在机械装置方面,光电传感器可以用于检测机器人、印刷机等工业生产设备的位置和运动状态,实现自动化生产。
2.汽车行业在汽车行业中,光电传感器可以应用于车灯、制动系统、巡航控制等方面,提高汽车安全性能,提升行车体验。
3.安防领域在安防领域中,光电传感器可以用于室内外监控系统、入侵报警、声光报警等方面,保障家庭和企业的安全。
4.医疗行业光电传感器可以应用于医疗设备上,例如心电图、血氧仪等,实现病情的检测和监测。
5.航空航天领域在航空航天领域中,光电传感器可以应用于导航和控制系统、通信系统等,提高空天安全性能和通信质量。
总之,光电传感器是一种广泛应用于各个领域的仪器。
随着科技的不断发展,光电传感器的应用将会越来越广泛,能够为人们的生活和工作带来更多便利。
光电传感器在智能家居中的应用

光电传感器在智能家居中的应用一、引言随着科技的不断进步和人们生活水平的提高,智能家居已经逐渐成为了人们生活中的一个重要组成部分。
光电传感器作为一种新兴的传感器技术,已经逐渐得到了广泛的应用。
本文将从光电传感器的原理、分类及其在智能家居中的应用等方面进行探讨。
二、光电传感器的原理及分类光电传感器是一种将光信号转换成电信号的传感器,主要通过感光元件将光信号转化成电信号,并通过电路进行放大和整形处理。
光电传感器通常由感光元件、电路放大器和输出电路等部分组成。
1. 按照工作原理划分:(1)光电开关:光电开关是一种以光电传感器为核心组成的非接触式感应开关,可以将光信号转换成电信号,可以检测到物体的存在或颜色等特征。
(2)光电探测器:光电探测器可以用来检测到某些有可见光或红外辐射的物体或其他场景,如位置、姿态、位置、速度和方向等。
2. 按照应用场景划分:(1)光电遮断式传感器:适用于检测物体的存在和移动方向。
(2)光电非遮断式传感器:适用于检测物体的位置、尺寸和形状等各种特征。
(3)光电反射式传感器:适用于检测物体的存在和反射物体的边缘和表面等。
(4)光电放射式传感器:适用于检测物体的存在以及较大面积的反射物体。
三、光电传感器在智能家居中的应用1. 温度、湿度传感光电传感器可以用来实现温度、湿度的检测,在智能家居中,可以通过光电传感器来检测室内环境的温度、湿度、气压等基本物理量,以便于调节室内环境,提高人们的生活质量。
2. 人体检测传感光电传感器可以用来实现人体检测,这一功能可以用来控制智能家居的照明、空调等电器设备,并可以实现自动开关功能,避免用户的操作,节约能源。
3. 烟雾检测传感光电传感器还可以用来实现烟雾检测,可以在检测到危险情况时,及时启动声光报警,并提醒用户采取必要的应急措施。
4. 红外传感光电传感器中的红外传感技术可以检测到人体的位置、移动等信息,可以用来控制智能家居的安防系统、门窗控制等。
5. 物体检测传感光电传感器还可以用来实现物体检测,可以在厨房、储藏室等位置安装物体检测传感器,当有人进入这些区域时,物体检测传感器会发出警报,以便于推动警报,提高安全性。
光电传感器的性能与应用研究

光电传感器的性能与应用研究随着科学技术的不断发展,光电传感器越来越得到了人们的重视。
相比其他传感器,光电传感器具有快速、准确、无感应、响应范围广、分辨率高等特点,广泛应用于工业制造、安防监控、医疗健康等领域。
本文将对光电传感器的性能与应用进行探讨。
一、光电传感器的性能1.灵敏度光电传感器对光信号的灵敏度是重要性能指标,表示传感器接受的最小光信号能量。
这个指标与传感器的反应时间、噪声等因素有很大关系,因此在选择一款光电传感器时,需要综合考虑其灵敏度以及其他因素。
2.响应时间响应时间是指当光信号到达传感器时,传感器产生信号的时间。
光电传感器响应时间越短,其检测速度越快。
一般来说,响应时间越短,传感器的灵敏度越高。
但是,需要注意的是,当响应时间过短时,传感器对弱光信号的响应会降低。
3.线性度线性度是光电传感器输出信号与入射光强之间的关系。
当光电传感器输入光强变化时,输出信号应该呈现良好的线性变化。
因此,线性度是判断传感器性能的重要指标之一。
4.光谱响应光谱响应是指传感器对不同波长光的响应程度。
不同类型的传感器对不同波长的光具有不同的响应特征,因此需要根据实际应用需要选择合适的光电传感器。
二、光电传感器的应用1.光电传感器在工业制造中的应用工业制造中,光电传感器被广泛应用于自动化控制系统中,用于检测物体的位置、速度和方向等信息。
例如反射式光电传感器、非接触式位移传感器、光纤传感器等,应用于精密加工、物流输送、成品检验等领域,提高了生产线的效率和产品的质量。
2.光电传感器在安防监控中的应用光电传感器在安防监控领域中的应用越来越广泛,可以通过红外传感器、图像传感器等实现对人体、车辆等的检测和识别。
例如,人体红外传感器可以准确地检测出人体的运动轨迹,从而实现安防报警等功能。
3.光电传感器在医疗健康领域的应用光电传感器在医疗健康领域中应用越来越多。
例如,心率传感器、血氧传感器、体温传感器等,可以实现对患者生命体征的实时监测,提高医疗服务的质量和效率。
光电传感器的应用举例知识讲解

例4:光电开关的应用 下图为检测生产流水线上瓶盖及商标的实 例。除计数外,还可进行位置检测(如装配 体有没有到位)、质量检查(如瓶盖是否压 上,标签是否漏贴等)。
11
光电开关主要用于自动包装机、自动灌装
机、自动封装机、自动或半自动装配流水
线等自动化机械装置。
下图为为自动切断控制的实例。 可以根据被测物的
定长剪切 脉冲发生器
起重机位置控制
31
光电开关式标志传感器
透明薄膜上标志检测
电度表转速检测
标志检测
仪表指针位置检测 32
光幕传感器
自动装配机的侵入检测 机器人工作区安全检测 车库门车辆通过检测 上料机和卸料机的侵入检3测3
光幕传感器
贴片机的侵入检测
34
35
19
例13:条形码扫描笔
发光二极管
光敏三极管 扫描笔 条形码卡片
光电扫描笔
条形码
扫描方向
UOUT
脉冲列
20
例15:大米分选机
大米及杂质 在光照下, 发出不同 光信号
放 大 器
探头 光源
光传感器 杂质
控制
振动机
电路
滑槽
光箱 背景板
驱动器
气动电磁阀
废弃箱
气源
21
例17:吸收式烟尘浊度检测仪
白炽平 行光源
滚球带动 x、y 方向两个码盘转动,红外管接收到一 个个红外线脉冲。计算机分别统计 x、y 两个方向上
的脉冲信号,就能确定鼠标的位置。
6
例2:光电液位检测 在液体未升到发光二极管及光电三极管平 面时,红外发光二极管发出的红外线不会 被光电三极管接收;当液位上升到发光二 极管及光电三极管平面时,出于液体的折 射,光电三极管接 收到红外信号由此 获得液位信号。
光电式传感器的原理和应用

下一页
(5) 频率特性
当光敏电阻受到脉冲光照时,光电流要经过一段 时间才能达到稳态值,光照突然消失时,光电流 也不立刻为零,这说明光敏电阻有时延特性。由 于不同材料的光敏电阻时延特性不同,所以它们 的频率特性也不相同。
返回
光敏电阻的频率特性
上一页
下一页
(6) 温度特性
硫化铅光敏电阻的光谱温度特性曲线,从图中可以看出, 它的峰值随着温度上升向波长短的方向移动。因此,在 使用光敏电阻检测时为了能接受远红外光,或为了提高 灵敏度,要采取控制温度的措施。
返回
上一页
下一页
(1) 暗电阻,暗电流
若将光敏电阻置于无光照的黑暗条件下, 测得光敏电阻的阻值称为暗电阻,这时, 在给定工作电压下测得光敏电阻中的电流 值称为暗电流。
返回
上一页
下一页
(2) 亮电阻、光电流
光敏电阻在光照下,测得的光敏电阻的阻 值称为亮电阻,亮电阻一般在几千欧姆。 这时在工作电压下测得的电流为亮电流。 亮电流和暗电流之差称为光电阻的光电流 IФ
返回
上一页
下一页
5.2.2 码盘和码制
编码器有两种:增量编码器和绝对编码器
接触式编码盘示意图
返回
上一页
下一页
二进制码、十进制码与循环码对照表
角度
0 1α 2α 3α 4α 5α 6α 7α 8α 9α 5α 11α 12α 13α 14α 15α
返回
电刷位置
a b c d e f g h i j k l m n o p
若调制盘上开有z个缺口,测量计数时间为t(s),被测转 速为n(r/min),则此时得到的计数值c为:
返回
上一页
下一页
(4)烟尘浊度连续监测仪
光电传感器的应用实例介绍

光电传感器的应用实例介绍1. 火焰探测报警器图8 - 23 是采用硫化铅光敏电阻为探测元件的火焰探测器电路图。
硫化铅光敏电阻的暗电阻为1 MΩ,亮电阻为0.2 MΩ(光照度0.01 W/m2 下测试的),峰值响应波长为2.2μm。
硫化铅光敏电阻处于V1 管组成的恒压偏置电路,其偏置电压约为 6 V,电流约为6μΑ。
V2 管集电极电阻两端并联68 μF 的电容,可以抑制100 Hz 以上的高频,使其成为只有几十赫兹的窄带放大器。
V2、V3 构成二级负反馈互补放大器,火焰的闪动信号经二级放大后送给中心控制站进行报警处理。
采用恒压偏置电路是为了在更换光敏电阻或长时间使用后,器件阻值的变化不致于影响输出信号的幅度,保证火焰报警器能长期稳定地工作。
2. 光电式纬线探测器光电式纬线探测器是应用于喷气织机上,判断纬线是否断线的一种探测器。
图8 -24 为光电式纬线探测器原理电路图。
当纬线在喷气作用下前进时,红外发射管VD 发出的红外光,经纬线反射,由光电池接收,如光电池接收不到反射信号时,说明纬线已断。
因此利用光电池的输出信号,通过后续电路放大、脉冲整形等,控制机器正常运转还是关机报警。
由于纬线线径很细,又是摆动着前进,形成光的漫反射,削弱了反射光的强度,而且还伴有背景杂散光,因此要求探纬器具备高的灵敏度和分辨力。
为此,红外发光管VD 采用占空比很小的强电流脉冲供电,这样既保证发光管使用寿命,又能在瞬间有强光射出,以提高检测灵敏度。
一般来说,光电池输出信号比较小,需经放大、脉冲整形以提高分辨力。
光电式纬线探测器电路图原理图3. 燃气热水器中脉冲点火控制器由于煤气是易燃、易爆气体,所以对燃气器具中的点火控制器的要求是安全、稳定、可靠。
为此电路中有这样一个功能,。
光电传感器生活中的应用

光电传感器生活中的应用
光电传感器是一种能够将光信号转化为电信号的装置,广泛应用于生活中的各个领域。
以下是一些光电传感器在生活中的常见应用:1. 自动照明系统:光电传感器可以用于室内或室外的自动照明系统,通过感知周围环境的光强度,自动调节灯光的亮度和开关。
2. 红外线感应设备:红外线传感器是一种应用于安防系统中的光电传感器,可以监测人体或物体的红外线辐射,用于人体检测、入侵报警等。
3. 光电开关:光电开关是一种用于检测物体到达或通过的装置,可以通过光电传感器感知物体的存在或位置,常用于自动门、自动售货机、流水线等应用中。
4. 光电测距仪:光电测距仪利用光电传感器的原理,可以测量物体与传感器之间的距离,常用于工业自动化控制、机器人导航等领域。
5. 光电编码器:光电编码器是一种用于测量和记录物体运动的装置,常用于机械设备、电机控制系统等领域。
6. 光电电池:光电传感器可以用于太阳能电池板中,将光能转化为电能,通过光电效应产生电流,用于供电或储存能量。
总的来说,光电传感器在生活中的应用非常广泛,涵盖了照明、安防、自动控制、测量等多个领域,为提高生活质量和工作效率发挥
了重要作用。
光电式传感器的4种应用形式

光电式传感器的4种应用形式光电式传感器是一种利用光电效应来实现信号检测和转换的传感器。
它通过光电元件将光能转化为电能,然后再将电能转化为与被测物理量有关的信号,从而实现对被测量的检测和测量。
光电式传感器的应用形式多种多样,可以广泛应用于工业生产、安防监控、医疗健康、环境检测等领域。
下面将分别介绍光电式传感器的四种主要应用形式。
第一种应用形式是接近开关。
光电式传感器可以通过检测物体与传感器之间的距离来实现接近开关的功能。
当被测物体靠近或远离传感器时,光电信号的强度会发生变化,通过检测光电信号的变化即可实现接近开关的控制。
这种应用形式在工业生产中得到广泛应用,例如在流水线上控制物体的进出、在自动门系统中控制门的开关等。
第二种应用形式是测距传感器。
光电式传感器可以利用光的传播速度和探测到光的时间差来测量被测物体与传感器之间的距离。
这种应用形式在机器人导航、无人驾驶等领域具有重要意义。
例如,在无人驾驶汽车中使用光电式传感器来测量与前方物体的距离,以便及时做出避让或制动的决策。
第三种应用形式是光电编码器。
光电式传感器可以利用光电元件对光信号的变化进行检测和计数,从而实现对物体运动的监测和控制。
光电编码器常用于旋转运动的测量和控制,可以精确地测量物体的角度和转速。
在机械制造、自动化控制等领域中,光电编码器被广泛应用于机器人关节的控制、数控机床的位置反馈等方面。
第四种应用形式是光电传感器阵列。
光电式传感器阵列由多个光电元件组成,可以实现对多个位置的物体进行检测和识别。
光电传感器阵列常用于图像传感和图像处理领域,如机器视觉、物体识别和跟踪、人脸识别等。
通过光电传感器阵列可以获取物体的形状、大小、颜色等信息,进而实现对物体的自动识别和分类。
总的来说,光电式传感器的应用形式多种多样,可以根据不同的需求和场景进行选择和组合。
它在工业生产、安防监控、医疗健康、环境检测等领域发挥着重要作用,为人们的生活和工作带来了便利和安全。
光电传感器的应用

光电传感器的应用
光电检测方法具有精度高、反应快、非接触等优点,传感器的结构简洁,形式敏捷多样,体积小。
近年来,随着光电技术的进展,光电传感器已成为系列产品,其品种及产量日益增加,在各种轻工自动机上获得广泛的应用。
典型案例如下:
(1) 烟尘浊度监测仪
防止工业烟尘污染是环保的重要任务之一。
为了消退工业烟尘污染,首先要知道烟尘排放量,因此必需对烟尘源进行监测、自动显示和超标报警。
烟道里的烟尘浊度是用通过光在烟道里传输过程中的变化大小来检测的。
假如烟道浊度增加,光源发出的光被烟尘颗粒的汲取和折射增加,到达光检测器的光削减,因而光检测器输出信号的强弱便可反映烟道浊度的变化。
(2) 光电转速传感器
在待测转速轴上固定一带孔的转速调置盘,在调置盘一边由白炽灯产生恒定光,透过盘上小孔到达光敏二极管组成的光电转换器上,转换成相应的电脉冲信号,经过放大整形电路输出整齐的脉冲信号,转速由该脉冲频率打算。
(3) 光电池
光电池作为光电探测使用时,其基本原理与光敏二极管相同,但它们的基本结构和制造工艺不完全相同。
由于光电池工作时不需要外加电压,光电转换效率高,光谱范围宽,频率特性好,噪声低等,它已广
泛地用于光电读出、光电耦合、光栅测距、激光准直、电影还音、紫外光监视器和燃气轮机的熄火爱护装置等。
光电传感器技术在机械系统中的应用

光电传感器技术在机械系统中的应用近年来,随着科技的迅猛发展,光电传感器技术已经得到了广泛的应用。
光电传感器可以通过光电效应产生电信号,将光信号转化为电信号,从而实现对光的定性、定量以及自动控制等功能。
它以其高精度、高灵敏度等特点,在机械系统中的应用变得愈发重要。
首先,光电传感器在机械系统中的应用可以提升生产效率。
光电传感器能够通过感光元件来感知物体的位置、形状、颜色等信息,并能够将这些信息转化为电信号进行处理。
在自动化生产过程中,光电传感器能够实时监测并控制物体的运动轨迹,确保机械系统的准确操作。
例如,在装配线上,光电传感器可以通过检测产品的尺寸和位置等关键参数,从而实现快速自动化的检测和分类,大大提高了生产效率。
其次,光电传感器技术还可以用于机械系统的安全保护。
在很多机械系统中,存在着一些隐患或者安全风险。
光电传感器可以通过检测和识别异常物体或者运动过程中的异常情况,及时发送信号给控制系统,从而使机械系统停止运行或者采取相应的安全措施,保护操作者的安全。
例如,在搬运机械中,光电传感器可以通过检测物体的高度和位置等信息来判断是否存在异物或者过高的堆叠情况,从而避免机械系统的故障和意外事故的发生。
此外,光电传感器技术还可以支持机械系统的智能化控制。
随着人工智能和机器学习算法的发展,光电传感器可以与这些算法相结合,实现对机械系统更加智能的控制。
通过对光电传感器采集到的大量数据进行分析和处理,可以实现机械系统的自动特征提取、故障诊断和预测性维护等功能。
例如,在智能制造中,光电传感器可以通过对产品质量特征的监测和分析,及时预警并调整生产参数,以提高产品质量和生产效率。
然而,光电传感器技术在机械系统中的应用还面临一些挑战和问题。
首先,灵敏度和稳定性是光电传感器技术的关键问题。
在复杂的工业环境中,光电传感器需要能够准确地感知物体的信息,并能够稳定地输出相应的电信号。
其次,光电传感器的应用需要与机械系统的其他部件进行紧密的配合和协调。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浙江工业职业技术学院
消除或削弱背景光及温度等因素的影响。
二、应用举例
1.光电比色温度计(光源本身是被测物)
(1)问题的提出:高温测量,物体辐射出的光波与温度有关。
(2)原理:根据热辐射定律,使用光电池进行非接触测温。
根据有关的辐射定律,物体在两个特定波长λ1、λ2上的辐射程度
Iλ1、Iλ2之比与该物体的温度成指数关系。
Iλ1/Iλ2=K1e-K2/T
由光路图及电路原理框图介绍其原理,注意参比信号。
2.光电式烟尘浓度计(透射式)
(1)问题的提出:为了控制和减少烟尘的排放量和节能
的要求,对烟尘的监测是必须的。
(2)通过光路及电路原理框图介绍其原理,注意参比信
号,由于两个通道结构完全一样,所以在最后运算U1/U2值时,上述误差可自动抵消,减小了测量误差。
3.光电式转速表(反射式)
(1)问题的提出:由于机械式转速表和接触式电子转速
表精度不高,且影响被测物的运转状态,已不能满足自动化的要求。
光电式转速计可用于测量高转速而又不影响被测物;
(2)通过光路及电路原理框图介绍其原理:
a)选用光电二极管(响应时间短)用于高频调制信号测量;
b)数字量测量,不用参比信号。
4.光电式边缘位置检测器(遮挡式)
(1)问题的提出:光电式边缘位置检测器是用来检测带
型材料在生产过程中偏离正确位置的大小及方向,从而为纠偏控制电路提供纠偏信号。
(2)通过光路及转换电路介绍其原理:
a)光路一半遮挡一半透过;
b)桥路及运算放大器组成,接入参比光敏电阻;
c)光敏电阻一般不能作模拟量测量,这里限用于控制。
三、总结以上各例使学生建立光路系统与电路结合的概念,并能
举一反三、灵活应用。
小结:
1、光电式传感器的应用类型
2、应用举例。
