快速室内两点透视图画法(精)
合集下载
一点透视求法,两点透视求法
室内表现技法- 一点透视求法，两点透视求法1．一点透视求法。
1）先按室内的实际比例尺寸确定ABCD。
2）确定视高H．L．，一般设在1.5m-1.7m之间。
3）灭点 VP及 M点（量点）根据画面的构图任意定。
1．一点透视求法。
1）先按室内的实际比例尺寸确定ABCD。
2）确定视高H．L．，一般设在1.5m-1.7m之间。
3）灭点 VP及 M点（量点）根据画面的构图任意定。
4）从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。
5）利用VP连接墙壁天井的尺寸分割线。
6）根据平行法的原理求出透视方格，在此基础上求出室内透视。
图例：根据室内的平面、剖面，求室内透视。
作法：1）先按室内的比例尺寸，求出室内透视格。
2）在透视方格的基础上，画出平面布置透视图。
3）在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视（图41-45）。
2．二点透视求法作法一：1）按照一定比例确定墙角线A-B，兼作量高线。
2） AB间选定视高H．L．，过B作水平的辅助线，作G．L．用。
3）在H．L．上确定灭点V1、V2，画出墙边线。
4）以V1、V2、为直径画半圆，在半圆上确定视点E。
5）根据E点，分别以V1、V2为圆心求出M1、M2量点。
6）在G．L．上，根据 AB的尺寸画出等分。
7）M1、M2分别与等分点连接，求出地面、墙柱等分点。
8）各等分点分别与V1、V2连接，求出透视图（图46、47）。
作法二：1）过P点作一水平线P-C，并按地板格等分之。
2）连结CD交视平线于M1点。
3）从M1点向P-C各等分连线，在PD上的交点，为V1方向的地板透视点，各点连接V1。
4） BP也用同理求出透视图。
窗格的方法也如此（图48）。
作法三：1）按室内实际比例画出ABCD边框。
2）确立视高H．L．，灭点V1，任意定出M点，V2灭点线，由V2交点b引垂线，求出第二灭点透视框。
3）用M点求出进深，找出CD中点O，连接V1，连接E-d。
快速室内两点透视图画法精ppt课件
快速室内两点透视图的画法
主讲：吴志强 单位：黎明职业大学
750 1500 750
以绘制长、宽均为3000mm，层高2800mm 的室内空间为例（平面布置如左图），进行 快速两点透视图的绘制
750 750 750 750
750 750 750 750
750 1500 750
0 1 2 3 4 a bc de
V.P2
D
F A
1
6
V.P1
H.L
2
5
34
B
E
C
9、分别将过点4、5、6作垂线与BE相交的交点与V.P1连接并延长.这样就 作出了室内空间的透视网格
D
F A
V.P2
1
6
V.P1
H.L
2
5
34 B
Ca b c
E 1 2 3
d 4
10、将作出的室内空间的透视网格结合平面图，按比例绘制出室内床、床
头柜的透视图、
D
F A
V.P2
V.P1
H.L
E C
11、继续深入绘制出室内空间其他物体及造型的透视图，去多余除透视线
以上就是快速室内两点透视图的画法内容
课后作业：
1、每人找一张平面图，并结合立面图、顶棚图、地面布置图进行快速 室内两点透视图画法
THANK YOU
SUCCESS
2019/5/17
V.P2
D
A 1
2 3 B
C
V.P1
ቤተ መጻሕፍቲ ባይዱ
H.L
THANK YOU
SUCCESS
2019/5/17
6、同理，从天棚线引垂线EF,使得ABEF看起来像个正方形
V.P2
主讲：吴志强 单位：黎明职业大学
750 1500 750
以绘制长、宽均为3000mm，层高2800mm 的室内空间为例（平面布置如左图），进行 快速两点透视图的绘制
750 750 750 750
750 750 750 750
750 1500 750
0 1 2 3 4 a bc de
V.P2
D
F A
1
6
V.P1
H.L
2
5
34
B
E
C
9、分别将过点4、5、6作垂线与BE相交的交点与V.P1连接并延长.这样就 作出了室内空间的透视网格
D
F A
V.P2
1
6
V.P1
H.L
2
5
34 B
Ca b c
E 1 2 3
d 4
10、将作出的室内空间的透视网格结合平面图，按比例绘制出室内床、床
头柜的透视图、
D
F A
V.P2
V.P1
H.L
E C
11、继续深入绘制出室内空间其他物体及造型的透视图，去多余除透视线
以上就是快速室内两点透视图的画法内容
课后作业：
1、每人找一张平面图，并结合立面图、顶棚图、地面布置图进行快速 室内两点透视图画法
THANK YOU
SUCCESS
2019/5/17
V.P2
D
A 1
2 3 B
C
V.P1
ቤተ መጻሕፍቲ ባይዱ
H.L
THANK YOU
SUCCESS
2019/5/17
6、同理，从天棚线引垂线EF,使得ABEF看起来像个正方形
V.P2
快速室内两点透视画法(共11张PPT)
快速室内两点透视画法
两点透视绘图步骤
把平面图旋转45度左右。 为了便于快速找到物体的正投影和相
对位置，先把平面图分割成9份网格 （也可以更多份）。
选择视点。
确定画面的范围。
1
画纸
绘图区
确定视平线，画出墙高线，确定两个灭点，拉出4条墙角透视线。视平线定在画面中
2间或偏上位置，一般取1.4-1.6米；以墙高线2-3倍距离确定两个灭点。
基线
确定m点，画出地面分割线。m点一般定在画面边线旁边（可调整）；根据基线上的刻度
3与m点连线，画出地面九宫格透视分割线。
确定家具在地面上的投影。
4
确定家具在地面上的投影。
4
参考墙体高度，确定第一个家具的高度，其他家具以此参照快速画出高度，绘制线
5稿细节直至完成。
两点透视线稿
以墙高线2-3倍距离确定两个灭点。 m点一般定在画面边线旁边（可调整）； 为了便于快速找到物体的正投影和相对位置，先把平面图分割成9份网格（也可以更多份）。 确定m点，画出地面分割线。 确定家具在地面上的投影。 确定m点，画出地面分割线。 确定家具在地面上的投影。 要 求：自选视点和视高； 确定家具在地面上的投影。 为了便于快速找到物体的正投影和相对位置，先把平面图分割成9份网格（也可以更多份）。 确定家具在地面上的投影。 确定m点，画出地面分割线。 把平面图旋转45度左右。 视平线定在画面中间或偏上位置，一般取1. 为了便于快速找到物体的正投影和相对位置，先把平面图分割成9份网格（也可以更多份）。 以墙高线2-3倍距离确定两个灭点。
参确考定墙 m点体，高画度出，地v确p面定1分第割一线个。家具的高度，其他m家具1以此参照快速画出高度，绘制线稿细节直至完成。
确定家具在地面上的投影。
两点透视绘图步骤
把平面图旋转45度左右。 为了便于快速找到物体的正投影和相
对位置，先把平面图分割成9份网格 （也可以更多份）。
选择视点。
确定画面的范围。
1
画纸
绘图区
确定视平线，画出墙高线，确定两个灭点，拉出4条墙角透视线。视平线定在画面中
2间或偏上位置，一般取1.4-1.6米；以墙高线2-3倍距离确定两个灭点。
基线
确定m点，画出地面分割线。m点一般定在画面边线旁边（可调整）；根据基线上的刻度
3与m点连线，画出地面九宫格透视分割线。
确定家具在地面上的投影。
4
确定家具在地面上的投影。
4
参考墙体高度，确定第一个家具的高度，其他家具以此参照快速画出高度，绘制线
5稿细节直至完成。
两点透视线稿
以墙高线2-3倍距离确定两个灭点。 m点一般定在画面边线旁边（可调整）； 为了便于快速找到物体的正投影和相对位置，先把平面图分割成9份网格（也可以更多份）。 确定m点，画出地面分割线。 确定家具在地面上的投影。 确定m点，画出地面分割线。 确定家具在地面上的投影。 要 求：自选视点和视高； 确定家具在地面上的投影。 为了便于快速找到物体的正投影和相对位置，先把平面图分割成9份网格（也可以更多份）。 确定家具在地面上的投影。 确定m点，画出地面分割线。 把平面图旋转45度左右。 视平线定在画面中间或偏上位置，一般取1. 为了便于快速找到物体的正投影和相对位置，先把平面图分割成9份网格（也可以更多份）。 以墙高线2-3倍距离确定两个灭点。
参确考定墙 m点体，高画度出，地v确p面定1分第割一线个。家具的高度，其他m家具1以此参照快速画出高度，绘制线稿细节直至完成。
确定家具在地面上的投影。
两点透视空间的画法
04
两点透视的注意事项
注意透视的准确性
确保画面中的物体在透视上准确无误，遵循近大远小的原则 ，避免出现明显的透视错误。
在绘制过程中，要经常使用辅助线来检查和调整物体的透视 关系，以确保画面的透视准确。
注意物体的比例关系
在两点透视的空间中，由于透视的影响，物体的大小和比 例会发生改变。因此，在绘制时要特别注意物体的比例关 系。
在灯光设计中，利用两点 透视可以更好地表现灯光 的投射方向和效果，为室 内营造出舒适的光环境。
在工设计中的应用
产品效果图
工业设计师使用两点透视 来绘制产品效果图，以展 现产品的外观和立体感。
机械部件设计
在机械部件设计中，利用 两点透视可以更好地表现 部件的立体结构和相互关 系。
包装设计
在包装设计中，通过两点 透视表现产品的立体效果 和层次感，提升产品的视 觉吸引力。
两点透视空间的画法
目录 CONTENT
• 两点透视的基本概念 • 两点透视的画法 • 两点透视的应用 • 两点透视的注意事项 • 两点透视的练习与提高
01
两点透视的基本概念
定义与特性
定义
两点透视是指物体在视平线上有 两个消失点，这两个消失点分别 对应于视平线上的两个不同的点 。
特性
在两点透视中，物体的垂直线仍 然垂直，而水平线会随着距离的 增加而逐渐向两个消失点倾斜。
在景观设计中，两点透视可以用来表 现景观的远近关系和空间感，使画面 更具深度和层次。
在室内设计中的应用
01
02
03
室内效果图
室内设计师常常使用两点 透视来绘制室内效果图， 以展现室内空间的结构和 布局。
家具布置
通过两点透视表现家具在 室内空间中的位置和角度， 有助于更好地进行室内装 饰和布局。

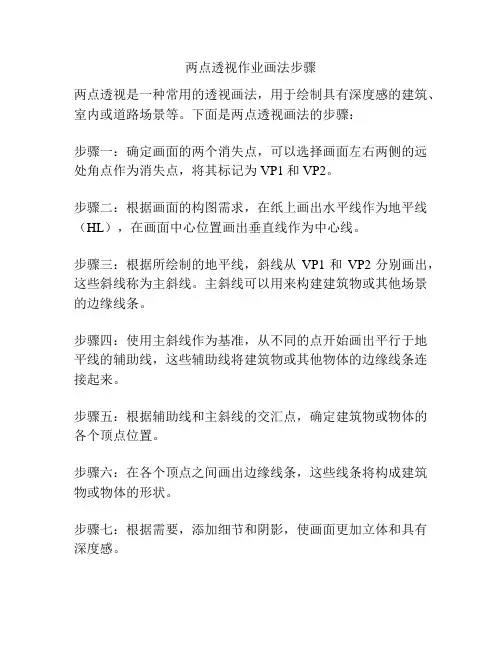

两点透视作业画法步骤
两点透视作业画法步骤
两点透视是一种常用的透视画法，用于绘制具有深度感的建筑、室内或道路场景等。
下面是两点透视画法的步骤：
步骤一：确定画面的两个消失点，可以选择画面左右两侧的远处角点作为消失点，将其标记为VP1和VP2。
步骤二：根据画面的构图需求，在纸上画出水平线作为地平线（HL），在画面中心位置画出垂直线作为中心线。
步骤三：根据所绘制的地平线，斜线从VP1和VP2分别画出，这些斜线称为主斜线。
主斜线可以用来构建建筑物或其他场景的边缘线条。
步骤四：使用主斜线作为基准，从不同的点开始画出平行于地平线的辅助线，这些辅助线将建筑物或其他物体的边缘线条连接起来。
步骤五：根据辅助线和主斜线的交汇点，确定建筑物或物体的各个顶点位置。
步骤六：在各个顶点之间画出边缘线条，这些线条将构成建筑物或物体的形状。
步骤七：根据需要，添加细节和阴影，使画面更加立体和具有深度感。
步骤八：根据绘画的要求，进行细致的修饰和润色，使画面更加完美。
以上是两点透视画法的基本步骤，在实践中可以根据具体需求进行调整和创新。
绘画需要不断的实践和尝试，通过不断的练习和探索，可以提高透视画法的技巧和表现力。
手绘两点透视详解与步骤
c.室内两点透视表现步骤透视原理：近大远小、近实远虚、近高远低。
定义：当物体只有垂直线平行于画面，水平线倾斜聚焦于两个消失点时形成的透视，称为两点透视。
特点：画面灵活并富有变化，适合表现丰富、复杂的场景。
缺点：角度掌握不好，会有一定的变形。
注意事项：两点透视也叫成角透视，它的运用范围较为普遍，因为有两个消失点，运用和掌握起来也比较困难。
应注意两点消失在视平线上，消失点不宜定的太近，在室内效果图表现中视平线一般定在整个画面靠下的1/3左右位置。
（图1）步骤一：确定大体的墙体透视线。
（图1）（图2)步骤二：把地面和天花板大体物件结构勾勒出来。
（图2）(图3)步骤三：把家具的位置、高度和大体结构确定，稍微表现远景墙面相关物件。
（图3）(图4）步骤四：深入画面，根据空间需要把相关家具明暗刻画出来，交代下地毯和沙发组合的材质，丰富画面细节。
（图4）完成图：整体调整画面，加强画面空间层次和虚实关系。
客厅二点成角透视特点：1. 画面中左右各有一个侧点。
2. 画面水平线向两边侧点消失，垂直线与画面垂直。
3. 画面效果生动活泼，变化丰富，视觉感强，易于表现出体积感。
(图a)步骤一：根据平面图及视点尺度，定好视平线高度及侧点位置，画出基面及大的比例位置。
（图a)(图b)步骤二：进一步画出墙面造型位置及陈设追梦无悔方盒子及地面地砖分割。
(图b)(图c)步骤三：深入勾画出陈设结构形体，完善其他装饰及材质表现。
步骤四：完成细节刻画及光影明暗投影关系。
完善构图。
强化结构及画面主次虚实关系。
《两点透视画法》课件
主要特点和应用领域
两点透视画法能够呈现出更真实的景深和立体感，常用于绘制建筑物、城市风景和室内场景 等。
两点透视画法原理
1 基本原理和概念解释
2 两点透视画法示例
两点透视画法通过将平行线汇聚到两个透 视点上来实现透视效果，根据视角的不同 可以绘制出不同的透视视角。
这是一个两点透视画法的示例，展示了如 何利用两个透视点来创造具有深度感的画 面。
《两点透视画法》PPT课 件
这是我制作的《两点透视画法》PPT课件，旨在向学生、艺术爱好者等目标 受众介绍这一绘画技法。通过丰富的内容和引人入胜的画面，让大家轻松理 解和掌握这一技巧。
两点透视画法简介
什么是两点透视画法
两点透视画法是一种用于绘画立体感的技法，通过使用两个透视点来创造深度和透视效果。
两点透视画法步骤
1
步骤一：确定两点透视点位置
在绘图纸上确定两个透视点的位置，通常位于画面的两侧。
2
步骤二：绘制水平线和垂直线
绘制水平线和垂直线，将主体和细节根据透视点确定的角度进行投影。
3
步骤三：添加主体和细节
根据透视线绘制主体和细节，通过阴影和细节的处理加强立体感。
两点透视画法应用技巧
使用参考线
在绘制过程中使用参考线来 准确地投影主题和细节。
的立体感和真实 感。
运用色彩搭配
通过运用透视画的特点，在 色彩搭配上加强远近感，打 造出更生动的画面。
创造自己的透视世界
利用《两点透视画法》，我们可以创造属于自己的透视世界，想象力没有界 限，让我们一起挑战更高的艺术高度吧！
总结
通过学习《两点透视画法》，我们能够掌握一种绘画技巧，用更真实的视觉 效果来表现立体感和深度。希望这个课件能给大家带来启发和创作灵感！
两点透视画法能够呈现出更真实的景深和立体感，常用于绘制建筑物、城市风景和室内场景 等。
两点透视画法原理
1 基本原理和概念解释
2 两点透视画法示例
两点透视画法通过将平行线汇聚到两个透 视点上来实现透视效果，根据视角的不同 可以绘制出不同的透视视角。
这是一个两点透视画法的示例，展示了如 何利用两个透视点来创造具有深度感的画 面。
《两点透视画法》PPT课 件
这是我制作的《两点透视画法》PPT课件，旨在向学生、艺术爱好者等目标 受众介绍这一绘画技法。通过丰富的内容和引人入胜的画面，让大家轻松理 解和掌握这一技巧。
两点透视画法简介
什么是两点透视画法
两点透视画法是一种用于绘画立体感的技法，通过使用两个透视点来创造深度和透视效果。
两点透视画法步骤
1
步骤一：确定两点透视点位置
在绘图纸上确定两个透视点的位置，通常位于画面的两侧。
2
步骤二：绘制水平线和垂直线
绘制水平线和垂直线，将主体和细节根据透视点确定的角度进行投影。
3
步骤三：添加主体和细节
根据透视线绘制主体和细节，通过阴影和细节的处理加强立体感。
两点透视画法应用技巧
使用参考线
在绘制过程中使用参考线来 准确地投影主题和细节。
的立体感和真实 感。
运用色彩搭配
通过运用透视画的特点，在 色彩搭配上加强远近感，打 造出更生动的画面。
创造自己的透视世界
利用《两点透视画法》，我们可以创造属于自己的透视世界，想象力没有界 限，让我们一起挑战更高的艺术高度吧！
总结
通过学习《两点透视画法》，我们能够掌握一种绘画技巧，用更真实的视觉 效果来表现立体感和深度。希望这个课件能给大家带来启发和创作灵感！
两点透视画法
第二章 手绘建筑表现图透源自画法第二节 两点透视
建筑物上的主要表面与画面倾斜，但其 上的铅垂线与画面平行，所作的透视图 有两个灭点，称为两点透视，如下图所 示。
两点透视
画法步骤：
1）按照一定比例确定墙角线AB，兼作量高线(真高线)。 2） AB间选定视平线HL 。过B作水平的辅助线GL 。 3）在HL上确定灭点V1、V2，画出墙边线。 4）以V1、V2、为直径画半圆，在半圆上确定视点E。 5）根据E点，分别以V1、V2为圆心求出M1、M2量点。 6）在GL上，根据 AB的尺寸画出等分线段。 7）M1、M2分别与等分点连接，求出地面、墙柱等分点。 8）各等分点分别与V1、V2连接，求出透视图。
建筑物上的主要表面与画面倾斜，但其 上的铅垂线与画面平行，所作的透视图 有两个灭点，称为两点透视，如下图所 示。
两点透视
画法步骤：
1）按照一定比例确定墙角线AB，兼作量高线(真高线)。 2） AB间选定视平线HL 。过B作水平的辅助线GL 。 3）在HL上确定灭点V1、V2，画出墙边线。 4）以V1、V2、为直径画半圆，在半圆上确定视点E。 5）根据E点，分别以V1、V2为圆心求出M1、M2量点。 6）在GL上，根据 AB的尺寸画出等分线段。 7）M1、M2分别与等分点连接，求出地面、墙柱等分点。 8）各等分点分别与V1、V2连接，求出透视图。
《两点透视画法》课件
静物画
在静物画中，两点透视画法可用于 表现物体的远近、大小关系，以及 画面中的空间感。
在动画制作中的应用
1 2
角色动画
在动画制作中，两点透视画法用于创建角色的立 体感和动作的动态效果，使角色更加生动逼真。
场景动画
在场景动画中，两点透视画法用于构建场景的空 间关系和透视效果，增强动画的视觉冲击力。
3
《两点透视画法》ppt课件
目录
• 透视画法简介 • 一点透视画法 • 两点透视画法 • 透视画法的实际应用 • 透视画法的练习与提高
01
透视画法简介
透视画法的定义
01
透视画法是一种通过几何原理和 线性透视技术，在二维平面上表 现三维空间感的绘画方法。
02
它利用线条的延伸、汇聚和消失 ，以及物体在不同距离和角度下 的变化，创造出深度和空间感。
提高绘画技能和艺术表现力
掌握透视画法需要练习和实践，有助于提高绘画技能和艺术表现力 。
在设计和建筑领域的应用
透视画法在设计和建筑领域中广泛应用，用于表现设计方案和建筑 物的外观、空间布局等。
02
一点透视画法
一点透视的原理
一点透视的原理是当一个物体与观察者之间存在一个平行面时，物体在透视画面上 会形成一个消失点，这个消失点通常位于视平线上。
确定物体的轮廓
根据平行线的交点，确定物体 的轮廓和形状。
填充阴影和细节
根据光线的方向和物体的质感 ，填充阴影和细节，增强立体
感和表现力。
一点透视的应用实例
建筑绘图
在建筑绘图中，一点透视 常被用来表现建筑物的外 观和立体感。
游戏设计
在游戏设计中，一点透视 常被用来表现游戏场景的 广阔和深度。
广告设计
在静物画中，两点透视画法可用于 表现物体的远近、大小关系，以及 画面中的空间感。
在动画制作中的应用
1 2
角色动画
在动画制作中，两点透视画法用于创建角色的立 体感和动作的动态效果，使角色更加生动逼真。
场景动画
在场景动画中，两点透视画法用于构建场景的空 间关系和透视效果，增强动画的视觉冲击力。
3
《两点透视画法》ppt课件
目录
• 透视画法简介 • 一点透视画法 • 两点透视画法 • 透视画法的实际应用 • 透视画法的练习与提高
01
透视画法简介
透视画法的定义
01
透视画法是一种通过几何原理和 线性透视技术，在二维平面上表 现三维空间感的绘画方法。
02
它利用线条的延伸、汇聚和消失 ，以及物体在不同距离和角度下 的变化，创造出深度和空间感。
提高绘画技能和艺术表现力
掌握透视画法需要练习和实践，有助于提高绘画技能和艺术表现力 。
在设计和建筑领域的应用
透视画法在设计和建筑领域中广泛应用，用于表现设计方案和建筑 物的外观、空间布局等。
02
一点透视画法
一点透视的原理
一点透视的原理是当一个物体与观察者之间存在一个平行面时，物体在透视画面上 会形成一个消失点，这个消失点通常位于视平线上。
确定物体的轮廓
根据平行线的交点，确定物体 的轮廓和形状。
填充阴影和细节
根据光线的方向和物体的质感 ，填充阴影和细节，增强立体
感和表现力。
一点透视的应用实例
建筑绘图
在建筑绘图中，一点透视 常被用来表现建筑物的外 观和立体感。
游戏设计
在游戏设计中，一点透视 常被用来表现游戏场景的 广阔和深度。
广告设计
室内透视及表现技法ppt课件
精选课件
6
三、透视图的分类
当物体与画面处于不同的相对位置时，将有一不同 特点的透视图。 物体的透视图按其与画面的相对关系，可以分为三类。
1. 平行透视（一点透视） 2. 成角透视（二点透视） 3. 斜透视 （三点透视）
精选课件
7
精选课件
8
平行透视图例
奉化精银选凤课度件假村大堂
9
成角透视图例
精选课件
精选课件
52
第四节 室内设计表现技法
一、物体的材质表现 二、不同种类的表现技法
一、物体的材质表现
1.木材 2.石材与面砖 3.金属 4.玻璃与镜面 5.织物
二、不同种类的表现技法
1.素描表现技法 2.马克笔表现技法 3.水彩、透明水色表现技法 4.水粉表现技法 5.色粉笔表现技法 6.喷笔表现技法
精选课件
53
精选课件
钢笔马克笔
54
天津某企业会议室 陈杰设计
精选课件
55
精选课件
56
精选课件
57
精选课件
58
精选课件
59
精选课件
60
作业内容：
1.绘制室内楼梯平行透视； 2.用马克笔上色画小色稿五幅； 3.绘制室内楼梯成角透视图；
规格：A3。
精选课件
61
精选课件
62
精选课件
63
10
斜透视图例
厦门酒店鸟瞰
精选课件
11
第二节 透视的基本元素
一、物体 二、画面 三、视点
画精选面课与件物体的偏角大小对透视的影响
12
精选课件
13
精选课件
14
适宜的视高图例
大连棒棰岛宾馆7号餐厅 银座标设计
两点透视空间的画法
两点透视空间的绘制
授课人：郑巧灵 授课班级：16100的比例作图，作出楼层高度为3m的线，画出高为2m的视平线（正常视 高1.5m—1.8m） ，并确定出消失点M1、M2（正常视高1.5m—1.8m）。 *分别过M1、M2，连接C、D各点，作出该空间的四条墙角线。 *过点D分别作出空间的长宽尺寸6m、4m *确定量点L2
O
*把空间长 宽方向的尺 寸，分别度 量到地面的 墙角线上 *通过消失 点M1M2确 定出地面
*通过地面左右两边的墙角的点，作竖直线，确认出空间的墙面， 以及天花板
*将地面上的各个尺寸分别与M1M2透视，得到1m*1m 的地砖线
*把真实存在的线条描黑，得到两点透视空间
*在图形上方定 出任意点A，连 接AM1，AM2， AL2
*在A点下方作 一条与AM1、 AM2相交的水 平直线m1m2
*以m1m2为直 径，作半圆
O
*以m2 为圆心 l2m2为半径作 圆弧交圆于点 O
*以m1 为圆心 Om1为半径作 圆弧交线段 m1m2于点l1 *连接点A点L1， 交线段M1M2 于点L1
授课人：郑巧灵 授课班级：16100的比例作图，作出楼层高度为3m的线，画出高为2m的视平线（正常视 高1.5m—1.8m） ，并确定出消失点M1、M2（正常视高1.5m—1.8m）。 *分别过M1、M2，连接C、D各点，作出该空间的四条墙角线。 *过点D分别作出空间的长宽尺寸6m、4m *确定量点L2
O
*把空间长 宽方向的尺 寸，分别度 量到地面的 墙角线上 *通过消失 点M1M2确 定出地面
*通过地面左右两边的墙角的点，作竖直线，确认出空间的墙面， 以及天花板
*将地面上的各个尺寸分别与M1M2透视，得到1m*1m 的地砖线
*把真实存在的线条描黑，得到两点透视空间
*在图形上方定 出任意点A，连 接AM1，AM2， AL2
*在A点下方作 一条与AM1、 AM2相交的水 平直线m1m2
*以m1m2为直 径，作半圆
O
*以m2 为圆心 l2m2为半径作 圆弧交圆于点 O
*以m1 为圆心 Om1为半径作 圆弧交线段 m1m2于点l1 *连接点A点L1， 交线段M1M2 于点L1
2021一点两点透视画法经典.完整资料PPT
视中线：穿过心点的一条与视平线垂直的线。
真高线：两点透视中的高度基准线。
测线：两点透视中通过真高线下端点的一条作为地面基准的 水平线。
C-D1透视线可以根据需要和感觉随意画出，并自然相交于 EL视平线的VP2灭点上，A-B1透视线则又有约束地相交于 VP2点上，继而再将c-d1和a-b1线也相交于EL视平线的 VP2点上，并自然连接B1-D1线和b1-d1线。
A-a线段上，有M点的辅助线的明显相交，可以从相交点平行画出直线连接B-b线，并 向上垂直延伸到D-d线段。
再次画直线围合到C-c和A-a线段上，再由1\2\3\4\点分别画出直线与VP灭点相交， 此时已经有了空间。
左右及顶面分别按长度和高度的尺寸分段点画直线相交于灭点VP，这样就可以 画出完整的透视空间了。
测线：两点透视中通过真高线下端点的一条作为地面基准的水平线。灭点的透视线按前面图中找出的尺度分割定位点相继画出，然后依次画出 直线围合于左右及顶面，这样一个两点透视空间就可以完成。
一点两点透视画法经典
一点透视：平行透视，只有一个消失点，较强的纵深感，适合表现庄重、 对称的设计主题。
A—B为5米，A—C为3米，EL为视平线高为0.8米，VP为灭点，也可以是任意点， 将A、B、C、D四点延长辅助线交于VP点，M点是为量定A-a点的进深而设，可以 任意设定，M点延长至A-B并与1\2\3\4各分段连接，得出对面墙体的空间进深。
A-B1线的尺寸分格定位按A-B线的尺寸分格，也画直线相交于VP1灭点上。
真高线：两点透视中的高度基准线。 纵深：在两点透视中向两个灭点消失的透视距离。 EL视平线的VP2灭点上，A-B1透视线则又有约束地相交于 EL视平线的VP2灭点上，A-B1透视线则又有约束地相交于 C-D1透视线可以根据需要和感觉随意画出，并自然相交于 垂直延伸 到C-D1线段上的透视尺寸分割点，继而从A-C线段上的两条辅助线的相交点上 8米，VP为灭点，也可以是任意点，
室内设计两点透视法
(二)
求量点M1、M2方法二
(1) 作平行于H.L 的任意一条水平线CD。 (2) 以CD为直径作半圆与真高线AB延伸线相交于E。 (3) 以CE、DE作圆弧，交于任意水平线上的两点。 (4) 这两点分别通过B点延伸到H.L上，即得到M1、M2。
根据此方法画出的两点透视图实例
已知室内平面图、立面图，用量点法作室内成角透视图。
步骤：
(1) 过B点作基线G.L，并把进深尺寸量在上面。分别用量点M1、M2
向G.L的各点引线，并在V .P1 B和V .P2 B的透视延长线上交得各点。
(2)再由V .P1、V .P2分别作透视线，即作出透视地网格。在地网格中 分别找出家具等的平面位置，并分别竖垂线。
(3)由真高线定出家具、天花板等高度尺寸，分别向左右消失点 V .P1、V .P2连线，画出细部，即用量点法作出室内成角透视图。
求室内或家具透视深度的。
已知办公桌三视图
步骤：
(1) 首先定出G.L、真高线ab (办公桌高度尺寸)、视点S和H.L。根据两点透
视图的作图原理，分别以V．P1 S和V. P2 S为半径画弧，在视平线上交得M1、
M2。以真高线上a点和b点分别自V．P1和V. P2连线。由a点向左列出宽度尺寸， 向右列出长度尺寸。
(2) 利用M1、M2点分别向长度尺寸和宽度尺寸中的每个点连线，并在透视 线上交得各点。首先在c点和d点分别竖垂直线和引透视线，即作出办公桌的 立方体。再把ac和ad透视线上的各点，分别作透视线和竖垂线，即作出办公 桌的透视地平面和抽屉宽度尺寸的透视。
(3) 在a、b真高线上画出办公桌抽屉及支架等的尺寸，然后再向V. P1、 V.P2分别连线，即作出办公桌抽屉及支架的透视。
室内设计透视（2）
室内手绘两点透视讲解PPT课件
（一）求量点M1、M2方法一
(1) 定出真高线(墙角线)AB，作出H.L。根据画面需要，过A、B两点作出两面墙的
透视(两个正交的面角度约l50。为佳)，在H.L上得到V.P1 和V.P2 两个消失点。
(2) 找出V.P1、V.P2的中点C，画弧交AB延长线于0点。
(3) 以V.P2为圆心，V.P2 0为半径画弧相交于H.L得到点M1；以V.P1为圆心，V.P1 0
2
根据此方法画出的两点透视图实例
2021/3/9
3
已知室内平面图、立面图，用量点法作室内成角透视图。
2021/3/9
4
步骤：
(1) 过B点作基线G.L，并把进深尺寸量在上面。分别由量点M1、M2
向G.L的各点引线，并在V .P1 B和V .P2 B的透视延长线上交得各点。
2021/3/9
5
(2) 分别由各个尺寸点向V .P1、V .P2作透视线，即作出透视地网格。 在地网格中分别找出家具等的平面位置，并分别竖垂线。
2021/3/9
9
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
2021/3/9
10
2021/3/9
为半径画弧交H.L于点M2。
1
(二) 求量点M1、M2方法二
(1) 作平行于H真高线AB延伸线相交于E。
(3) 以CE、DE作圆弧，交于任意水平线上的两点。
(4) 这两点分别通过B点延伸到H.L上，即得到M1、M2。
2021/3/9
2021/3/9
8
第二步：由天棚线向地面线作两条垂线DC和EF，确定DC线和EF线位置的原则为 使ABCD和ABFE在视觉上看起来像两个相等的正方形。平分AB四等份，再通过这 些等分点向V.P1和V.P2连线，与ABCD的对角线交于1、2、3点，过这些点作垂线与 BC相交，从V.P2点向这些交点引线并延伸；同理求得BF线上的交点，得出一个正 方体的透视网格。
(1) 定出真高线(墙角线)AB，作出H.L。根据画面需要，过A、B两点作出两面墙的
透视(两个正交的面角度约l50。为佳)，在H.L上得到V.P1 和V.P2 两个消失点。
(2) 找出V.P1、V.P2的中点C，画弧交AB延长线于0点。
(3) 以V.P2为圆心，V.P2 0为半径画弧相交于H.L得到点M1；以V.P1为圆心，V.P1 0
2
根据此方法画出的两点透视图实例
2021/3/9
3
已知室内平面图、立面图，用量点法作室内成角透视图。
2021/3/9
4
步骤：
(1) 过B点作基线G.L，并把进深尺寸量在上面。分别由量点M1、M2
向G.L的各点引线，并在V .P1 B和V .P2 B的透视延长线上交得各点。
2021/3/9
5
(2) 分别由各个尺寸点向V .P1、V .P2作透视线，即作出透视地网格。 在地网格中分别找出家具等的平面位置，并分别竖垂线。
2021/3/9
9
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
2021/3/9
10
2021/3/9
为半径画弧交H.L于点M2。
1
(二) 求量点M1、M2方法二
(1) 作平行于H真高线AB延伸线相交于E。
(3) 以CE、DE作圆弧，交于任意水平线上的两点。
(4) 这两点分别通过B点延伸到H.L上，即得到M1、M2。
2021/3/9
2021/3/9
8
第二步：由天棚线向地面线作两条垂线DC和EF，确定DC线和EF线位置的原则为 使ABCD和ABFE在视觉上看起来像两个相等的正方形。平分AB四等份，再通过这 些等分点向V.P1和V.P2连线，与ABCD的对角线交于1、2、3点，过这些点作垂线与 BC相交，从V.P2点向这些交点引线并延伸；同理求得BF线上的交点，得出一个正 方体的透视网格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
快速室内两点透视图的画法
主讲：吴志强 单位：黎明职业大学
750
1500
750
以绘制长、宽均为3000mm，层高2800mm 的室内空间为例（平面布置如左图），进行 快速两点透视图的绘制
750
750
750
750
750
1500
750
750
0
1
1、将平面图的开间与进深进行等分， 如左图
750
2 3
750
D
A
V.P2
F
1
2 3
V.P1 E
H.L
B
C
7、将V.P2与AB等分点连接并延长
D
A
V.P2
F
1
2 3
V.P1 E
H.L
B
C
8、等分点与V.P2连接并AD延长后的线与对角分BF分别相交于点4、5、6， 过点4、5、6作垂线与BE相交
D
A
V.P2
F 6
1
2 3 4 5
V.P1
H.L
B
C
E
9、分别将过点4、5、6作垂线与BE相交的交点与V.P1连接并延长.这样就 作出了室内空间的透视网格
D A V.P2 1 2 3 B C a b c d 4 3 4 5 E 1 2 6 F
V.P1
H.L
10、将作出的室内空间的透视网格结合平面图，按比例绘制出室内床、床 头柜的透视图、 D
A
V.P2 F
V.P1
H.L
E
C
11、继续深入绘制出室内空间其他物体及造型的透视图，去多余除透视线
以上就是快速室内两点透视图的画法内容
课后作业： 1、每人找一张平面图，并结合立面图、顶棚图、地面布置图进行快速 室内两点透视图画法
750
4
a
b
c
d
e
1、绘制视平线H.L，画出AB垂直于H.L，在AB两侧分别取灭点V.P1、V.P2。 分别从V.P1、V.P2向A、B引线并延伸，作出地面线及顶棚线
A
V.P2 V.P1 H.L
B
2、从天棚线引垂线CD,使得ABCD看起来像个正方形
D
A
V.P2 V.P1 H.L
B
C
3、将AB四等分，将这些等分点与V.P1连接并延长
D
A
V.P2 V.P1 H.L
B
C
4、等分点与V.P1连接并AD延长后的线与对角分BD分别相交于点1、2、3， 过点1、2、3作垂线与BC相交
D
A
V.P2
1
2 3
V.P1
H.L
B
C
5、分别将过点1、2、3作垂线与BC相交的交点与V.P2连接并延长
D
A
V.P2
1
2 3
V.P1
H.L
B
C
6、同理，从天棚线引垂线EF,使得ABEF看起来像个正方形
主讲：吴志强 单位：黎明职业大学
750
1500
750
以绘制长、宽均为3000mm，层高2800mm 的室内空间为例（平面布置如左图），进行 快速两点透视图的绘制
750
750
750
750
750
1500
750
750
0
1
1、将平面图的开间与进深进行等分， 如左图
750
2 3
750
D
A
V.P2
F
1
2 3
V.P1 E
H.L
B
C
7、将V.P2与AB等分点连接并延长
D
A
V.P2
F
1
2 3
V.P1 E
H.L
B
C
8、等分点与V.P2连接并AD延长后的线与对角分BF分别相交于点4、5、6， 过点4、5、6作垂线与BE相交
D
A
V.P2
F 6
1
2 3 4 5
V.P1
H.L
B
C
E
9、分别将过点4、5、6作垂线与BE相交的交点与V.P1连接并延长.这样就 作出了室内空间的透视网格
D A V.P2 1 2 3 B C a b c d 4 3 4 5 E 1 2 6 F
V.P1
H.L
10、将作出的室内空间的透视网格结合平面图，按比例绘制出室内床、床 头柜的透视图、 D
A
V.P2 F
V.P1
H.L
E
C
11、继续深入绘制出室内空间其他物体及造型的透视图，去多余除透视线
以上就是快速室内两点透视图的画法内容
课后作业： 1、每人找一张平面图，并结合立面图、顶棚图、地面布置图进行快速 室内两点透视图画法
750
4
a
b
c
d
e
1、绘制视平线H.L，画出AB垂直于H.L，在AB两侧分别取灭点V.P1、V.P2。 分别从V.P1、V.P2向A、B引线并延伸，作出地面线及顶棚线
A
V.P2 V.P1 H.L
B
2、从天棚线引垂线CD,使得ABCD看起来像个正方形
D
A
V.P2 V.P1 H.L
B
C
3、将AB四等分，将这些等分点与V.P1连接并延长
D
A
V.P2 V.P1 H.L
B
C
4、等分点与V.P1连接并AD延长后的线与对角分BD分别相交于点1、2、3， 过点1、2、3作垂线与BC相交
D
A
V.P2
1
2 3
V.P1
H.L
B
C
5、分别将过点1、2、3作垂线与BC相交的交点与V.P2连接并延长
D
A
V.P2
1
2 3
V.P1
H.L
B
C
6、同理，从天棚线引垂线EF,使得ABEF看起来像个正方形
