光谱曲线讲解
光谱吸收曲线
物质的吸收光谱
教学要点:吸收曲线
从吸收曲线上获得的信息
一、光谱吸收曲线
任何一种溶液对不同波长光的吸收程度是不一样的。
若以不同波长的光照射某一溶液,并测量每一波长下溶液对光的吸收程度(即吸光度A),以吸光度为纵坐标,相应波长为横坐标,所得A-λ曲线,称为吸收曲线。
它更清楚地描述了物质对光的吸收情况。
二、吸收曲线的讨论:
(1)同一种吸光物质对不同波长的光吸收程度不同。
吸光
度最大处对应的波长称为最大吸收波长λmax 。
(2)同一种物质浓度不同,其吸收曲线形状相似λmax
不变。
在λmax处,吸光度A正比于浓度C。
测定最灵敏。
(3)不同物质吸收曲线的特性不同。
吸收曲线可以提供物质的结构信息,并作为物质定性分析的依据之一。
④不同浓度的同一种物质,在某一定波长下吸光度A 有差异,在λmax处吸光度A 的差异最大。
浓度越大,吸光度也越大。
此特性可作作为物质定量分析的依据。
⑤在λmax处吸光度随浓度变化的幅度最大,所以测定最灵敏。
吸收曲线是定量分析中选择入射光波长的重要依据。
图吸收光谱曲线PPT课件
ε ① 强度大,一般 > 104 L ·mol-1 ·cm-1 ;
② 吸收峰一般处于217~280nm范围内; ③ K带的波长及强度与共轭体系的数目、位
置、取代基的种类有关。 共轭体系加长,λ增加,强度增加。
第21页/共81页
(8) B带
➢ 由芳香族化合物的π →π*跃迁而产生的精 细结构吸收带。
单光束分光光度计双光束分光光度计双波长分光光度计和多通道分光光度计341单光束分光光度计光源单色器检测器试样池352双光束分光光度计光源单色器检测器试样池363双波长分光光度计光源单色器1检测器试样池单色器2374多通道分光光度计以光二极管阵列作检测器光源透镜试样池光栅光二极管阵列38三光吸收定律1朗伯比尔定律bclglgabclglg392吸光度的加和性当溶液中含有多种对光产生吸收的物质且各组分之间不存在相互作用时则该溶液对波长光的总吸光度等于溶液中每一成分的吸光度之和即吸光度具有加和性
用经验规则计算最大吸收波长m a x
第45页/共81页
2、结构分析
➢ 可以确定一些化合物的构型和构象 ① 顺反异构体的判别 ② 互变异构体的判别 ③ 构象的判别
第46页/共81页
3、定量分析 (1) 单组分定量方法
A
A
m ax
吸收曲线
第47页/共81页
C
工作曲线
(2) 多组分定量方法
a. x、y吸收光谱不重叠
原子发射光谱
X射线荧光光谱
ICP-MS 经典的化学分析方法
➢ 有机化合物: 应用有一定的局限性
• 简单,特征性不强 • 大多数简单官能团只有微弱吸收或无吸收
主要适用于不饱和有机物,特别是共轭体系的鉴定
第44页/共81页
(1) 比较法

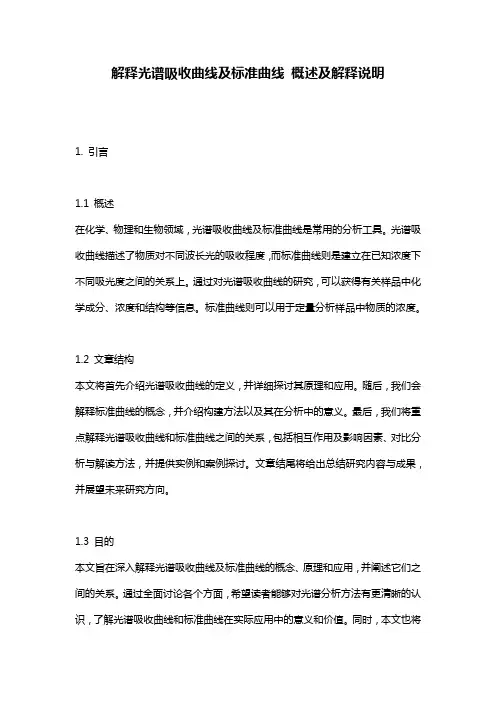

解释光谱吸收曲线及标准曲线_概述及解释说明
解释光谱吸收曲线及标准曲线概述及解释说明1. 引言1.1 概述在化学、物理和生物领域,光谱吸收曲线及标准曲线是常用的分析工具。
光谱吸收曲线描述了物质对不同波长光的吸收程度,而标准曲线则是建立在已知浓度下不同吸光度之间的关系上。
通过对光谱吸收曲线的研究,可以获得有关样品中化学成分、浓度和结构等信息。
标准曲线则可以用于定量分析样品中物质的浓度。
1.2 文章结构本文将首先介绍光谱吸收曲线的定义,并详细探讨其原理和应用。
随后,我们会解释标准曲线的概念,并介绍构建方法以及其在分析中的意义。
最后,我们将重点解释光谱吸收曲线和标准曲线之间的关系,包括相互作用及影响因素、对比分析与解读方法,并提供实例和案例探讨。
文章结尾将给出总结研究内容与成果,并展望未来研究方向。
1.3 目的本文旨在深入解释光谱吸收曲线及标准曲线的概念、原理和应用,并阐述它们之间的关系。
通过全面讨论各个方面,希望读者能够对光谱分析方法有更清晰的认识,了解光谱吸收曲线和标准曲线在实际应用中的意义和价值。
同时,本文也将为进一步研究和开展相关工作提供参考和指导。
2. 光谱吸收曲线:2.1 定义:光谱吸收曲线是指在不同波长的光照射下,溶液或样品对光的吸收程度随波长变化所形成的曲线。
它反映了溶液或样品对特定波长光的吸收能力,能够提供有关其物质组成和浓度的信息。
2.2 原理:当向溶液中通过一束多波长连续光源时,不同波长的光与溶质相互作用后会产生不同程度的吸收。
通过使用光学仪器(如分光光度计)测量通过溶液的入射光强和穿出溶液后透射的光强,可以计算出各个波长处的吸收率。
根据这些数据,我们可以得到一个关于吸收率和波长之间关系图形,即光谱吸收曲线。
2.3 应用:光谱吸收曲线广泛应用于许多领域,包括化学、生物、环境等科学研究和工业实践中。
它可用于确定溶液中某种物质的存在与否、浓度大小以及化学反应的动力学过程等。
在制药业中,光谱吸收曲线可用于药物成分的质量检测和含量分析。
光谱曲线讲解
这是400-700nm0度绿色膜的测试曲线,因为垂直看要反绿色,所以0度 测试时520nm处的透过要比其他波段(420-480nm,550-680nm)低一些。 同一片镜片,不同角度测试,曲线不同。曲线不同,颜色就不会一样。 所以垂直看是绿色的镜片,斜着看怎么还可能是绿色呢?
上图是要求一个面反黄绿色、一个面反紫红色,基片为HB720(黑玻璃)的850nm0度双面AR的光谱测试 曲线。这条曲线只能看出850nm处的透过率是否满足任务单要求,至于反什么颜色,是看不出来的!因 为黑玻璃会吸收可见光,无论你镀什么膜上去,测透过基本都是0,根本就不知道决定了镜片反光颜色 的400-700nm波段的光谱曲线是什么样的,所以需要测试反射光谱。
从此反射曲线可以看出,400-700波段反射最高点在550nm,所 以反黄绿色。如果偏短到532nm,是墨绿色;如果偏长到600nm, 是橙色。
二、分光片光谱曲线讲解
• 分光片是指把一束光分为两束的镜片,按角度可分为0度和45度。有单点和 某一波段的分类。单点就是只考虑一个点的透过和反射,而某一波段就是 要求在这个波段内,每一个波长的光的透过率或者反射率要尽量一致。
上图这种实测的中心波长比要求的中心波长大的情况成为偏长。
短波通(SP)
• 短波通,顾名思义,就是短波要透过,长波要截止, 少数紫外也要截止。紫外不要求截止的短波通用英 文SP或IR表示,紫外要求截止的用UVIR表示。
上图是一个IR700的曲线以及需要注意的地方。
上图这种实测的中心波长比要求的中心波长小的情况成为偏短。一般情况中心波长 也有正负范围的误差,一般是±5nm或者±10nm。满足这个误差范围的都可以算合 格,不符合的就算不合格。
• 光波的波长范围非常大,但我们人眼所能看见的只是400-700nm 这个波段的光,所以我们把400-700nm这个波段的光称为可见光。 而400nm以前的我们称为紫外线,700nm以后的我们称为红外线, 这些人眼是看不见的!
典型植物的光谱曲线有什么样的特点
典型植物的光谱曲线有什么样的特点典型植物的光谱曲线具有以下几个特点:1.光谱反射率曲线:植物的光谱反射率曲线通常表现为在可见光波段(400-700nm)内有较高的反射率,而在近红外波段(700-1300nm)内反射率较低。
这是因为植物叶片中的叶绿素强烈吸收可见光,特别是红光和蓝光,而反射绿光,因此在可见光波段内呈现出绿色的外观。
在近红外波段,植物叶片的内部结构(如细胞壁和细胞质)对光的散射和吸收作用较强,导致反射率较低。
2.红边特征:在可见光与近红外波段的交界处(约为680-780nm),植物的光谱反射率曲线会出现一个急剧的上升,称为“红边”。
这是因为在这一波段范围内,叶绿素对光的吸收减弱,而植物叶片的内部结构对光的散射增强。
红边位置的移动和宽度的变化与植物的生长状况、叶绿素含量、叶片水分含量等生理生化参数密切相关,因此可以用来监测植物的生长发育和胁迫状况。
3.近红外反射峰:在近红外波段(700-1300nm),植物的光谱反射率曲线通常会出现一个或多个反射峰。
这些反射峰的位置和强度与植物叶片的内部结构、水分含量、干物质含量等参数有关。
其中,970nm和1190nm附近的反射峰被称为“水分敏感带”,因为这两个波段范围内的反射率与植物叶片的水分含量密切相关,可以用来监测植物的水分状况。
4.光谱吸收特征:植物的光谱吸收特征主要表现在可见光波段。
叶绿素是植物叶片中的主要色素,它强烈吸收可见光,特别是红光和蓝光。
叶绿素对绿光的吸收较弱,因此植物叶片呈现出绿色的外观。
除了叶绿素外,植物叶片中还含有其他色素,如类胡萝卜素和花青素,它们对不同波长的可见光也有不同程度的吸收。
这些色素的吸收特性与植物的生长发育、胁迫状况等密切相关。
5.光谱发射特征:植物在受到激发时,会产生荧光和磷光等发射光谱。
荧光是植物在受到激发后迅速发出的光,而磷光是植物在激发停止后缓慢发出的光。
这些发射光谱的特性和强度与植物的生理生化状态有关,可以用来研究植物的胁迫响应、光合作用等过程。
各典型地物的光谱曲线-文档资料
常见地物比较光谱曲线 植被光谱曲线 土壤光谱曲线 水体光谱曲线 岩石光谱曲线
地物波谱特征
在可见光与近红外波段,地表物体自身的辐射几乎等于零。地物
发出的波谱主要以反射太阳辐射为主。太阳辐射到达地面之后, 物体除了反射作用外,还有对电磁辐射的吸收作用。电磁辐射未 被吸收和反射的其余部分则是透过的部分,即: 到达地面的太阳辐射能量=反射能量+吸收能量+透射能量 一般而言,绝大多数物体对可见光都不具备透射能力,而有些物 体如水,对一定波长的电磁波透射能力较强,特别是对0. 45 ~ 0. 56μm的蓝绿光波段,一般水体的透射深度可达10~20 m,清澈 水体可达100 m的深度。 对于一般不能透过可见光的地面物体,波长5 cm的电磁波却有透 射能力,如超长波的透射能力就很强,可以透过地面岩石和土壤。
土壤的光谱曲线
自然状态下,土壤表面的 反射率没有明显的峰值和 谷值,一般来说,土质越 细反射率越高。有机质和 含水量越高反射率越低, 土类与肥力也对土壤反射 率有影响。但由于其波谱 曲线较平滑,所以在不同 光谱段的遥感影像上土壤 亮度区别并不明显。
水体的光谱曲线
水体反射率较低,小于 10%,远低于大多数的其 他地物,水体在蓝绿波段 有较强反射,在其他可见 光波段吸收都很强。纯净 水在蓝光波段最高,随波 长增加反射率降低。在近 红外波段反射率为0;含叶 绿素的清水反射率峰值在 绿光段,水中叶绿素越多 则峰值越高。这一特征可 监测和估算水藻浓度。 而浑浊水、泥沙水反射率 高于以上,峰值出现在黄 红区。
岩石的光谱曲线
岩石反射曲线无统一特 征,矿物成分、矿物含 量、风化程度、含水状 况、颗粒大小、表面光 滑度、色泽都有影响。 例如:浅色矿物与暗色 矿物对其影响较大,浅 色矿物反射率高,暗色 矿物反射率低。 自然界岩石多被植、被 土壤覆盖,所以与其覆 盖物也有关
光谱三刺激值曲线
光谱三刺激值曲线
光谱三刺激值曲线是描述光谱三刺激值与波长之间关系的图形表示。
在色度学中,光谱三刺激值是指匹配等能光谱色的三原色(红、绿、蓝)数量,通常用r(λ)、g(λ)、b(λ)表示。
这些数值是通过特定的实验方法得到的,用于描述人眼对不同波长的光的响应。
光谱三刺激值曲线通常以波长为横坐标,以对应的三刺激值为纵坐标绘制。
在CIE1931标准色度系统中,光谱三刺激值曲线是由国际照明委员会(CIE)通过一系列实验和数据处理得到的,被广泛应用于颜色科学、图像处理、照明设计等领域。
在光谱三刺激值曲线中,不同波长的光对应不同的三刺激值,这些数值反映了人眼对不同颜色光的敏感程度。
通过观察光谱三刺激值曲线,可以了解人眼对不同颜色光的感知特性,以及不同颜色光在混合时产生的颜色效果。
值得注意的是,在CIE1931-RGB系统三刺激值曲线中,存在负值部分,这是因为在该系统中,三原色光并不能完全覆盖所有可见光波长范围,需要通过负值来进行补偿。
但在实际应用中,通常会将三刺激值进行单位量换并进行归一化处理,得到更为方便使用的数值。
矿物光谱曲线比较-概述说明以及解释
矿物光谱曲线比较-概述说明以及解释1.引言1.1 概述光谱曲线比较是一种常见的矿物分析方法,通过测量矿物样品在不同波长下的吸收、反射或透射特性,可以获得矿物的光谱曲线。
矿物光谱曲线的比较分析对于矿物学研究和地球科学领域具有重要意义。
随着科学技术的发展,矿物光谱曲线的测量方法也在不断完善。
常见的测量方法包括红外光谱、紫外可见光谱、拉曼光谱等。
这些方法在不同波长范围内对矿物样品的吸收和散射特性进行观测,通过对比不同样品的光谱曲线,可以了解矿物的成分、结构和性质。
矿物光谱曲线的应用领域广泛。
在地质勘探和矿产资源开发中,通过比较不同矿物样品的光谱曲线,可以判断矿物的种类和含量,从而指导矿产勘探工作。
此外,矿物光谱曲线的比较研究还可以在环境监测、土壤研究、生物医学等领域发挥作用。
本文旨在通过比较不同矿物样品的光谱曲线,探讨矿物的物理化学性质和结构特征之间的关系,进一步揭示矿物的成因和演化机制。
通过对比不同样品的光谱曲线,分析各个波长下的吸收、反射或透射特性的差异,可以揭示出矿物表面的离子交换、结晶度、晶体取向等信息。
同时,对比结果的意义和影响也将在正文中进行详细阐述。
最后,本文还将探讨矿物光谱曲线比较研究的局限性和不足之处,并提出进一步研究的方向。
通过不断完善测量方法和研究手段,我们可以加深对矿物光谱曲线比较的理解,为矿物学领域的研究和应用提供更加准确和有价值的信息。
1.2文章结构文章结构:本文主要由引言、正文和结论三部分组成。
一、引言部分包括概述、文章结构和目的。
1.1 概述:在地质学和矿物学领域,矿物光谱曲线是一种重要的研究工具。
通过对不同矿物样本的光谱曲线进行比较,我们可以了解其物质组成、结构特征以及光学性质,从而深入理解矿物的性质和形成过程。
矿物光谱曲线的比较研究对于地质勘探、矿产资源评价和环境保护等方面具有重要意义。
1.2 文章结构:本文的结构如下:第二部分为正文,主要包括矿物光谱曲线的定义、测量方法和应用领域。
不同百分比的光谱分布曲线
不同百分比的光谱分布曲线光谱分布曲线,简称光谱曲线,是用于描述某个光源或颜色的光谱特性的图示工具。
它是一个图形,展示了不同波长光的相对强度或能量。
光谱曲线对于许多行业和应用程序至关重要,如制造业、航空航天、纺织、建筑等。
它还在彩色科学、相机和显示器等领域被广泛应用。
不同百分比的光谱分布曲线是指同样的光源在不同的波长区间内放出不同的百分比的能量,它们的光谱分布曲线会有不同的形状。
百分比的变化与光源的颜色、亮度以及能量都有关系。
下面,我们将为您介绍三种不同百分比的光谱分布曲线,以及它们在实际应用中的应用。
1. 高亮度光谱分布曲线高亮度光源的光谱分布曲线通常有大量的能量投射在中红外区域和短波紫外区域,这两个区域内的百分比要高于其他区域。
高亮度光源通常用于灯具、照明系统和照相机等领域。
在这些领域中,高亮度的光源能够提供强大、高精度的光源,从而帮助用户更好地识别、分析和反馈所需的数据。
2. 低温光谱分布曲线低温光源的光谱分布曲线通常有大量能量投射在红外区域,这意味着它们发出的光线具有较低的温度。
低温光源经常应用于医疗行业、工业领域、生物学和生态研究等领域。
在医疗行业,低温光源广泛用于诊断和照射治疗,其中包括切除肿瘤,皮肤病和眼科疾病等。
低温光源还被广泛应用于工业的激光切割、焊接和印刷等领域。
3. 多色光谱分布曲线多色光源的光谱分布曲线会同时具有高能量和低能量的区域,并且在不同的波段内有明显的差异。
这种光源可以在同一时间输出多个不同的光波长,从而产生多彩色的光。
这类光源通常应用于建筑、广告和娱乐等领域。
在建筑和广告领域中,多色光源可以产生更加鲜明和吸引人的效果,而在娱乐领域,这种光源则能够创造更加惊艳和炫丽的视觉效果。
总之,光谱分布曲线对于许多行业和应用程序来说都是非常重要的。
通过了解不同百分比的光谱分布曲线,可以让用户更好地了解光源的性能和应用范围,从而帮助用户更好地选择和应用光源,提高工作和生活效率。
水体光谱曲线特征
水体光谱曲线特征植被光谱曲线:植物的光谱曲线呈现明显的双峰双谷特征。
在可见光绿波段(0.5~0.6μm)附近有一个反射峰,而蓝光波段(0.38~0.5μm)和红光波段(0.6~0.76μm)则呈现两个植物叶绿素的吸收带,形成光谱曲线的两个低反射谷。
这使得我们用肉眼观察植物时感知到的颜色为绿色。
在近红外波段(0.76~1.1μm),出现第二个反射峰,形成光谱曲线上的“陡坡”。
此外,绿色植物含水量的吸收带也形成明显的低谷,如以1.45μm、1.95μm和2.7μm为中心的吸收带。
在中红外波段(1.3~2.5μm),反射率总体趋势逐步下降。
水体光谱曲线:水体的反射率通常较低,小于10%,远低于其他地物。
因此,遥感图像上的水体或湿地呈现为深色调甚至黑色。
在蓝绿光波段,清水有较强的反射,其他可见光波段吸收较强,而近红外波段吸收更强,导致反射率几乎为0。
当水体中含有其他物质时,如泥沙或叶绿素,光谱曲线会发生变化。
含有泥沙时,可见光波段的反射率增加,反射峰值出现在黄红区;含有叶绿素时,近红外波段的反射率明显增加。
这些特征是分析水体泥沙含量和叶绿素含量的重要依据。
土壤光谱曲线:土壤表面的光谱曲线通常比较平滑,没有明显的峰谷,因此在遥感图像上,土壤的色调区别不太明显。
一般情况下,土壤的反射率与土质、有机质含量和土壤含水量等因素相关。
细粒土壤的反射率较高,而有机质含量较高的土壤反射率较低。
土壤含水量增加会导致反射率降低。
通过对同种类型土壤的反射率变化进行分析,可以测定土壤的含水量和有机质含量等参数。
岩石的光谱曲线:不同类型的岩石具有相对平缓的光谱曲线,没有明显的波段起伏,但反射率的值存在较大差异。
岩石表面反射率的大小受多种因素影响,如矿物成分、矿物含量、风化程度、含水状况、颗粒大小、表面光滑度和色泽度等。
总体而言,岩石在近红外波段(如TM5波段1.55~1.75μm和TM7波段2.08~2.35μm)的区分能力较强,可用于识别不同岩石性质。
光谱光视效率曲线
灯光照明:光谱光视效率曲线科讯网信息中心巩文博编辑2010年11月23日人们的眼睛能够感知可见光辐射能。
但是,可见光谱段内的每一小段光辐射能对眼睛的作用到底有什么不同呢?换句话说,眼睛对可见光谱内的不同波长辐射的响应灵敏度有什么不同呢?这种不同是照明技术中各种光度量和色度量的基础。
我们把这种眼晴对不同波长可见光的光谱响应变化用曲线表示出来,就称为光谱光视效率曲线或光谱视见函数曲线。
这种曲线是经过实验获得的。
电磁波的一端是无线电波,其波长从几毫米到几十公里;另一端是X射线和γ射线等,其波长极短。
光波只占整个电磁波很小的一段而落在它们中间。
如果以人眼能否看得见来衡量可见辐射波(光波)的波长范围的话,则这一范围是无法精确定下来的。
因为人眼对相同波长的辐射反应各人之间是略有不同的,这种不同称为个体差异。
通常,光的波长范围的下限取380nm到400nm,上限取760nm到780nm。
在上述整个可见辐射波长范围内,人们可以凭眼睛,随着波长的不同区分出红、橙、黄、绿、青、蓝、紫等颜色。
颜色的数量是无穷的,人眼可以区别出一百多种不同的颜色。
人眼相当于一个精密的光学仪器,它的构造非常复杂。
右眼的水平剖面,形状近似于球状,直径约为24—25mm。
眼球的壁可分为三层:最外层的前六分之一是平均折射率为1.376的透明体,称为角膜;后六分之五是一层白色的不透明的坚韧膜层,称为巩膜。
中间一层由前向后分别为虹膜、睫状肌和脉络膜。
脉络膜的作用是把后室变成一个暗室。
视网膜由感光细胞和神经纤维构成,为人眼的感光部分。
人们观察某一物体时,物体通过人眼的水晶体在视网膜上形成一个清晰的像,光敏细胞受到光的刺激引起了视觉,于是人们就看清了这个物体。
光敏细胞分为杆状细胞和锥状细胞两种。
前者的灵敏度极高,在低照度下,人眼依靠它分辨物体,但它不能分辨颜色。
后者的作用是感光、感色,但只能在高照度条件下起作用。
因此,不难解释,人眼在夜晚看到的物体都是灰色的。
测定吸收光谱曲线的意义
测定吸收光谱曲线的意义光谱分析是一种非常重要的分析方法,可以通过测定吸收光谱曲线来获取化合物的特征信息。
吸收光谱曲线是指在一定波长范围内,溶液对该波长光线的吸收程度的曲线图。
这种方法在化学、生物、地质等领域都有着广泛的应用。
本文将从测定吸收光谱曲线的原理、意义、方法和应用等方面来探讨吸收光谱曲线的意义。
一、测定吸收光谱曲线的原理吸收光谱曲线的产生来源于原子、分子、离子等物体吸收特定波长的光,这种吸收使这些物体能级发生变化,从而导致在光谱中形成吸收峰。
通常,我们通过测量光源输入光和样品通过物质后输出光的强度差来测定物质对特定波长的光吸收程度。
由于不同物质对特定波长的光有不同的吸收程度,因此我们可以通过光谱图来识别物质种类并分析其性质。
二、测定吸收光谱曲线的意义测定吸收光谱曲线有着非常重要的意义,其主要表现在以下几个方面:1.用于分析物质的组成和结构吸收光谱曲线可以用于分析物质的组成和结构。
不同的分子结构可以引起各自特有的吸收光谱曲线。
例如,对于大多数有机化合物来说,紫外线吸收光谱曲线会包含一个强吸收峰和一个更弱的峰。
通过对不同物质的光谱曲线进行比较,我们可以确定它们的组成和结构。
2. 用于测定物质的浓度测定吸收光谱曲线可以用于测定物质的浓度。
当物质的浓度越高时,其对特定波长的光吸收也会越强。
因此,通过测定吸收光谱曲线,我们可以实现测定物质浓度的目的。
3. 用于研究化学反应动力学测定吸收光谱曲线可以用于研究化学反应动力学。
化学反应的过程中,物质吸收波长随时间的变化可以用来确定化学反应的速率方程和反应中间体的产生和消失的过程。
4. 用于判断物质的纯度测定吸收光谱曲线可以用于判断物质的纯度。
对于许多化学物质来说,它们的吸收光谱曲线有着较为特殊的形状,而纯度低的物质往往会有其他杂质导致吸收光谱曲线出现异常。
通过测定吸收光谱曲线,我们可以判断物质的纯度程度。
三、测定吸收光谱曲线的方法常用的测定吸收光谱曲线的方法包括分光光度法、荧光光谱法、拉曼光谱法、原子吸收光谱法等。
光谱透射率曲线
光谱透射率曲线
光谱透射率曲线是一种描述光线通过某种物质后,各个波长的光线透射比的函数曲线。
具体来说,它描绘了不同波长的光线在穿过样本(如一个光学元件或材料)后的透射光强与入射光强的比值。
这个比值通常被归一化,使得100%的光线能够穿透参考样本(如空气),而其他样本的光谱透射率则在0%到100%之间。
光谱透射率的测量和分析对于研究物质的光学性质、化学成分和结构等方面具有重要的意义。
通过对光谱透射率曲线的观察和分析,科学家可以了解物质对不同波长光线的吸收、散射和透射行为,从而推断出物质的性质和结构信息。
例如,在生物学领域,光谱透射率曲线可以用于研究生物组织的结构和功能。
通过对生物组织的光谱透射率进行测量和分析,科学家可以了解生物组织的细胞结构、组织类型、生理状态等信息,为临床诊断和治疗提供有力的支持。
此外,在光学工程领域,光谱透射率曲线也是设计和优化光学元件和材料的重要工具。
通过对光学元件和材料的光谱透射率进行测量和分析,工程师可以了解其光学性能和光学效率等信息,从而优化其设计和制造过程。
总之,光谱透射率曲线是一种重要的光学测量和分析工具,广泛应用于科学研究、工程设计和生物医学等领域。
你看得懂颜色的光谱反射率曲线吗(干货)
你看得懂颜色的光谱反射率曲线吗?(干货)这周主要介绍光谱反射率曲线。
今天先介绍如何根据光谱反射率曲线判断颜色。
而颜色又分为彩色和非彩色,以下逐一分析:1、彩色与非彩色的概念2、非彩色的特征3、彩色的三种判断方法:峰值法、补色法、混合法1彩色与非彩色的概念我们知道人眼能感知到的光的平均波长,只有380nm到750nm,称为「可见光」。
这些仅仅是光这偌大范围中的一小部分。
相比之下,这个部分似乎很小,但仅仅这一部分,已经足够为我们的视觉和思维提供一幅奇幻的空间。
我们可以辨别出可见光谱中的一千万种区别。
当我们看见了全部范围的可见光,或者说各个波长的可见光比例都一样,眼睛就会读出「白色」或者说「非彩色」。
当某些光波消失时,眼睛就会读出「彩色」(根据补色原理,我们看到消失光波颜色的补色)。
2非彩色没有色相的白色,灰色,黑色物体的光谱反射率曲线都是比较平缓的曲线,反射出来的各个波长的光都一样,反射比例高就是白色,反射比例低成为黑色,反射比例居中,就是灰色。
如下图所示。
▲白色▲灰色▲黑色3彩色有色相的彩色物体的光谱反射率曲线可以看到明显的高低起伏。
因为某些波长的光被物体吸收掉,物体能反射该波长的光的比例就小。
而没有被物体吸收掉的光大部分被反射出来,比例就大。
(1)峰值法——最容易理解,有特征峰。
峰值就是占最大比例的波长,显示出来的颜色当然是该峰值所在的波长的颜色。
▲蓝色▲绿色(2)补色法——也很容易理解,被吸收的补色,看特征谷。
被吸收的波长少,而反射出来的波长种类多时,可以采用这种方法——反射出来的光的颜色就是被吸收的波长的补色。
例如:红色,是因为物体吸收了蓝和绿光,即青色。
▲红色黄色,是因为物体吸收了蓝光。
▲黄色而橙色是由红黄的混合而来,特征居于红黄之间。
▲橙色(3)混色法:一般只针对红紫色。
因为由于红紫色(purple)是非光谱色,也就是说没有代表该颜色的波长的光。
但是色环的定义是每个颜色都跟该颜色相邻的颜色相近,而且色环上任何一种色光,都可以用其相邻两侧的两种单色光,甚至是从次近邻的两种单色光混合而复制出来。
各典型地物的光谱曲线
水体的光谱曲线
水体反射率较低, 小于10%, 远低于大多数的其他地物, 水体在蓝绿波段有较强反 射, 在其他可见光波段吸收 都很强。纯净水在蓝光波 段最高, 随波长增加反射率 降低。在近红外波段反射 率为0;含叶绿素的清水反 射率峰值在绿光段, 水中叶 绿素越多则峰值越高。这 一特征可监测和估算水藻 浓度。 而浑浊水、泥沙水反射率 高于以上, 峰值出现在黄红 区。
各典型地物的光谱曲线
常见地物比较光谱曲线 植被光谱曲线 土壤光谱曲线 水体光谱曲线 岩石光谱曲线
地物波谱特征
❖ 在可见光与近红外波段,地表物体自身的辐射几乎等于零。地物 发出的波谱主要以反射太阳辐射为主。太阳辐射到达地面之后, 物体除了反射作用外,还有对电磁辐射的吸收作用。电磁辐射未 被吸收和反射的其余部分则是透过的部分,即:
岩石的光谱曲线
岩石反射曲线无统一特 征,矿物成分、矿物含 量、风化程度、含水状 况、颗粒大小、表面光 滑度、色泽都有影响。 例如: 浅色矿物与暗色 矿物对其影响较大,浅 色矿物反射率高,暗色 矿物反射率低。 自然界岩石多被植、被 土壤覆盖,所以与其覆 盖物也有关
思考题
电磁波谱
BACK
常见地物的光谱曲线比较
不同地物的反射光谱曲线 不同,从图中我们可以看 出: 0.4~0.5 μm波段的相片可以 把雪和其他地物区分开; 0.5~0.6 μm波段的相片可以 把沙漠和小麦、湿地区分 开; 0.7~0.9 μm波段的相片,可 以把小麦和湿地区分开。
植物的光谱曲线
可见光波段0.4~0.76 μm 有一个反射峰值, 大约 0.55 μm(绿)处, 两侧 0.45 μm(蓝)和0.67 μm (红)则有两个吸收带;
近红外波段0.7~0.8 μm有 一反射陡坡, 至1.1 μm附 近有一峰值, 形成植被独 有特征;
光谱敏感度曲线
光谱敏感度曲线
光谱敏感度曲线是指人眼或其他感光器官对不同波长光的敏感度的变化曲线。
它描述了人眼或其他感光器官在不同波长的光刺激下,能够产生视觉或其他感觉的程度。
人眼的光谱敏感度曲线通常呈现出一个峰值,在波长约为555nm 的黄绿色光处,这是人眼最敏感的波长。
在峰值两侧,敏感度逐渐下降,向短波长方向(蓝色)和长波长方向(红色)逐渐降低。
其他感光器官的光谱敏感度曲线可能会有所不同,具体取决于该感光器官的结构和功能。
例如,一些昆虫的复眼对紫外线敏感,而一些鸟类的眼睛对红色光敏感。
光谱敏感度曲线对于研究视觉和其他感光系统的生理和心理学特性非常重要,也对于设计和优化光学设备和照明系统具有重要意义。
傅里叶红外光谱仪曲线
傅里叶红外光谱仪曲线傅里叶红外光谱仪曲线是指使用傅里叶红外光谱仪测量所得的红外光谱曲线。
傅里叶红外光谱仪可以将样品所发射或吸收的红外辐射信号分解成不同的波长成分,从而得到样品的红外光谱。
傅里叶红外光谱仪的工作原理是基于傅里叶变换的原理,通过将样品辐射信号转换为频率域的光谱信号,然后再通过逆傅里叶变换将频率域的信号转换为红外光谱曲线。
傅里叶红外光谱仪曲线通常以波数为横坐标,表示不同波长对应的频率,以吸光度或反射率为纵坐标,表示样品对不同波长光的吸收或反射程度。
这样的曲线可以显示样品在不同波长下的吸收或反射特性,进而提供样品的结构信息、成分分析和质量检测等方面的指导。
在傅里叶红外光谱仪曲线中,常用的表示方式是将波数(cm^-1)作为横坐标,吸光度或反射率作为纵坐标。
波数是波长的倒数,它表示每厘米所包含的波长数。
在傅里叶红外光谱仪测量过程中,样品会吸收或反射特定波长的红外光,这些特定波长与样品的分子结构和化学键有关。
当红外光通过样品并被傅里叶红外光谱仪接收时,仪器会记录下各个波数对应的吸光度或反射率值。
这些值被绘制成图形,就构成了傅里叶红外光谱仪曲线。
傅里叶红外光谱仪曲线可以提供关于样品分子的结构、功能团、杂质和纯度等信息。
可以通过比较不同样品的光谱曲线来鉴别和分析样品的成分。
曲线上的吸收峰表示样品吸收光的能力,峰的位置和形状与样品的不同结构有关,可以用于确定样品的化学键和官能团。
傅里叶红外光谱仪曲线也经常用于定量分析,可以通过测量样品吸光度或反射率与标准物质之间的关系,来确定样品中某种成分的含量。
总之,傅里叶红外光谱仪曲线是一种用于表示样品红外光吸收或反射特性的图形,具有广泛应用于化学、材料科学、生物科学等领域的重要性。
不同色素吸收光谱曲线
不同色素吸收光谱曲线
不同色素吸收光谱曲线是指不同种类的色素在吸收光的能力与光的波长之间的关系曲线。
这些曲线可以显示出不同色素具有特定的吸光波长和波峰位置。
比如,叶绿体色素的吸收光谱曲线在400-700nm之间进行测量,显示出叶绿体色素的吸收峰和最佳激发波长。
不同种类的叶绿体色素,如绿色素和黄色素,也有不同的吸收光谱曲线。
另外,光敏色素也具有特定的吸收光谱曲线。
光敏色素在紫外可见光范围内进行测量,范围包括200-800纳米。
通过测量光敏色素溶液在不同波长下的吸光度,可以确定光敏色素的最佳激发波长和吸光峰位置。
这对于了解光敏色素的化学性质以及在生物体中的作用非常重要。
不同色素吸收光谱曲线可以提供关于色素种类、结构和功能的重要信息,有助于我们更好地理解生物体内的光合作用和光信号转导过程。
常见地物的光谱曲线有哪些?资源三号 地灾解译 矿产地质解译
1.植被光谱曲线所有植物的反射光谱曲线呈明显的双峰双谷的特点,即接近可见光绿波段(0.5~0.6μm)有一个反射峰,而该反射峰的两侧,即蓝光波段(0.38~0.5μm)和红光波段(O.6~0.76μm)则有两个植物叶绿素的吸收带,形成光谱曲线的两个低反射谷,这也是我们人眼看到植物是绿色的原因。
这一特征是由于植物叶绿素的影响,叶绿素对蓝光和红光吸收作用强,而对绿光反射作用强。
第二个反射峰出现在近红外波段(O. 76~1.1μm),其中0.7~0.8μm反射率陡峭上升,形成光谱曲线上的“陡坡”。
1.3μm以后反射率又开始快速下降,并形成两次明显的起伏,即以1.45μm、1.95μm和2.7μm为中心的绿色植物含水量吸收带,形成低谷。
但在中红外波段(1.3~2.5μm)总的趋势是逐步下降的。
不论植物种类,或是同种植物的不同生长阶段或长势状况,植物光谱曲线的基本形态特征是一致的,只是其反射峰和吸收谷的值有高低差异。
2.水体光谱曲线水体的反射率总体很低,小于10%,远低于其他大多数地物。
因此遥感图像上水体或湿地都呈现为深色调甚至黑色。
对于清水在蓝绿光波段有较强反射,在其他可见光波段吸收都很强,在近红外波段吸收更强,使得反射率几乎是0。
当水体中含有其他物质时,水体的反射光谱曲线会发生变化,如含有泥沙时可见光波段的反射率会增加,反射峰值出现在黄红区;含有叶绿素时近红外波段反射率明显增加。
这些特征是遥感影像上分析水体泥沙含量和叶绿素含量的重要依据。
3.土壤光谱曲线土壤表面反射光谱曲线都比较平滑,没有明显的峰谷,因此在不同波段的遥感图像上,土壤的色调区别不太明显。
一般情况下,土质越细反射率越高,有机质含量越高反射率越低,土壤含水量越高反射率越低。
根据这一特征,通过同种类型土壤的反射率变化,可以测定土壤含水量和有机质等。
4.岩石的光谱曲线不同类型岩石的反射光谱曲线都较平缓,没有明显的波段起伏,但反射率的值相差很大。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
这是850nm70:30分光透过光谱曲线,850nmT=74.04%,符合任务单70±5透过 的要求。
这是880nm50:50分光透过光谱曲线,880nmT=53.24%,符合任务单50±5透过 的要求。
这是780—1000nm30:70分光透过光谱曲线,780—1000nmT=27—30%,符合任务单 780—1000nmT=30±5透过的要求。
这是400—700nm80:20分光透过光谱曲线,400—700nmT=78—83%,符合任务单 400—700nmT=80±5透过的要求。
这是400—700nm70:30分光透过光谱曲线,400—700nmT=67—74%,符合任务单400— 700nmT=70±5透过的要求。
这是400—700nm60:40分光透过光谱曲线,400—700nmT=43—62%,不符合任务单 400—700nmT=60±5透过的要求。这种情况我们可以说640-700nm透过偏低。
这是400-1000nm0度单面AR,白板玻璃未镀膜时透过率为92%, 现在400-1000nmT>94%,大于基片未镀膜的透过率,起到了增加透过的作用。
这是400-700nm45度单面AR,45度单面AR的曲线比较特殊,400-550nm波段透 过要比550-700nm波段透过低,这是由于基片的偏振效应造成的。
• 常见的有400-700nm80:20分光、400-700nm70:30分光、 400-700nm50:50分光、400-700nm40:60分光、400-700nm20:80分光、 532±50nm90:10分光、850nm70:30分光、880nm50:50分光。 我们给分光片命名的方式是先说波长,再说透过率,最后说反射率。因为分 光片基本都是45度,所以我们不说角度。但是在任务单上一定要写清楚角度, 生产、测试都要查看任务单上的角度要求。 400-700nm80:20分光就是说波段是400-700nm,透过是80,反射是20。 分光片T(透过)+R(反射)=100%,也就是说不能有吸收。
光的颜色
• 在400-700nm这个可见光波段内,不同的波长又有着不同的颜色。 • 390-430nm是紫色, • 440-450nm是靛蓝色, • 460-480nm是蓝色, • 490-530nm是绿色, • 550-580nm是黄色, • 590-640nm是橙色, • 650-700nm是红色。 • 这7种颜色混合在一起,就是我们看到太阳光的颜色:无色。
光谱曲线讲解
• 此次培训,目的是让公司同事知道如何看光谱图、如何根据业务 员的任务单判断光谱曲线合格还是NG、如何规范描述光谱信息。 如有错误或不足之处,欢迎指出。
• 公司目前在制产品主要有AR(增透)系列、LP(长波通)系列、 IR(短波通)系列、BP(窄带)系列、分光系列、ND系列、二向 色镜系列和负性系列。
这是1310nm90:10分光片的透过和反射0度测试曲线,透过和反射的曲线是以纵坐标 50%的线对称的。绿色曲线是未镀过AR膜的测试片的透过曲线,目的只是对比一下同 样一个分光的膜系镀在镀过AR和未镀过AR的基片上会有什么差别。
这是400—1000nm85:15分光透过光谱曲线,400—1000nmT=83—87%,符合任务单 400—1000nmT=85±5透过的要求。
左边是设计出来的曲线,右边是实际镀出来的曲线。设计的曲线透过是平的, 镀出来的是尖的,这种情况也属于透过变形。但如果任务单只要求850单点透 过,那这个曲线是合格的。
左边是设计出来的曲线,右边是实际镀出来的曲线。设计的曲线透过是尖的, 镀出来的是尖的,这种情况就不属于透过变形。带通不一定说透过一定要是 平的,也有透过是尖的,尤其是应用于光通信方面的。
上图这种实测的中心波长比要求的中心波 长大的情况成为偏长。
上图这种透过曲线掉下来的幅度达到5个百分点及5个百分点以 上的情况叫做透过掉坑。如果任务单要求T>90%,那么这个曲线 是合格的!如果任务单要求透过要平整、不能有掉坑,那么这 个曲线就是NG的!
上图透过大于1%的情况叫做截止冒泡
五、反射镜(HR)
• 反射镜就是能起到反射作用的镜片,用英文HR表示。
• 根据T(透过)+R(反射)+A(吸收)=100%的理论,所以 反射镜必须要测反射才能知道反射是多少,不能简单地 认为透过小于0.5%,那反射肯定大于98%!反射的高低和 截止的深浅没有绝对的关系!
这是1450反射镜的反射测试曲线,1450nm处的反射值为97.879%! 如果任务单要求反射R>97%,那么这个曲线是合格的;如果任务 单要求反射R>98%,那么这个曲线是NG的。
中心波长,就是一个窄带透过区域中心位置 所对应的波长。
上图这种实测的中心波长比要求的中心波长小的情况成为 偏短。窄带的中心波长也有一个范围,通常情况是±5nm。
上图这种实测的中心波长比要求的中心波 长大的情况成为偏长。
上图这种透过不是平的,而是锯齿形的情况,但透过高低差在5个百分点以内,我们 称为透过不平。如果任务单要求500-550nmT>94%,那这个曲线就是NG的!如果任务单 要求500-550nmT>90%,那这个曲线就是OK的!如果任务单要求525nmT>90%,而且透过 要平整,那么这个曲线也是NG的!
从此反射曲线可以看出,400-700波段反射最高点在550nm,所 以反黄绿色。如果偏短到532nm,是墨绿色;如果偏长到600nm, 是橙色。
二、分光片光谱曲线讲解
• 分光片是指把一束光分为两束的镜片,按角度可分为0度和45度。有单点和 某一波段的分类。单点就是只考虑一个点的透过和反射,而某一波段就是 要求在这个波段内,每一个波长的光的透过率或者反射率要尽量一致。
上图这种实测的中心波长比要求的中心波长大的情况成为偏长。
短波通(SP)
• 短波通,顾名思义,就是短波要透过,长波要截止, 少数紫外也要截止。紫外不要求截止的短波通用英 文SP或IR表示,紫外要求截止的用UVIR表示。
上图是一个IR700的曲线以及需要注意的地方。
上图这种实测的中心波长比要求的中心波长小的情况成为偏短。一般情况中心波长 也有正负范围的误差,一般是±5nm或者±10nm。满足这个误差范围的都可以算合 格,不符合的就算不合格。
光谱曲线图的形式
光谱曲线图横坐标是波长,纵坐标可以是透过率或者是反射率,或者 是吸收。上图列举了透过和吸收的光谱。
一、AR膜光谱曲线讲解
• AR膜又叫增透膜或者减反膜,根据理论 T(透过)+R(反射)+A(吸收)=1, 所以在没有吸收的情况下降低镜片表面的反射,就可以增加镜片 的透过。 AR膜是应用最广泛的膜,窗口玻璃、摄像头镜片、保护镜片、多 数分光片,都需要镀AR膜。部分IR、LP、BP、负性也需要镀AR膜。
上图透过大于1%的情况叫做截止冒泡!如果任务单要求350550nmT<1%,那上图就是不合格的曲线!如果任务单要求350550nmT<5%,那上图就是合格的曲线!
上图这种实测的中心波长比要求的中心波长小的情况成为偏短。 一般情况中心波长也有正负范围的误差,一般是±5nm或者 ±10nm。满足这个误差范围的都可以算合格,不符合的就算不 合格。
这是400—700nm50:50分光透过光谱曲线,400—700nmT=48—53%,符合任务单400— 700nmT=50±5透过的要求。
这是400—700nm40:60分光透过光谱曲线,400—700nmT=38—45%,符合任务 单400—700nmT=40±5透过的要求。
这是400—700nm30:70分光透过光谱曲线,400—700nmT=31—36%,不符合任务单 400—700nmT=30±5透过的要求。这种情况,我们可以称为透过偏高。
这是400—700nm20:80分光透过光谱曲线,400—700nmT=15—22%,符合任务 单400—700nmT=20±5透过的要求。
三、长波通(LP)
• 长波通,顾名思义,就是长波透过,短波截止,用英文LP表示。 此产品应用十分广泛,有用的于美容仪器上面(LP510、LP640 等),有的用于风光摄影(LP420),有的用于红外摄影,有的用 于无人机避障系统。 通常情况下,我们称透过等于50%的点为中心波长,并以此命名。 比如说LP510就是透过为50%的点的波长是510nm。知道中心波长, 就能知道大概的透过范围和截止范围。比如说LP720,中心波长 720nm,那截止范围就是400-700nmT<1%,透过范围就是 750-1100nmT>92%。
光谱的定义
• 光是一种波,属于电磁波的一种。通常我们习惯用波长来描述波, 而光谱就是按照波长顺序给光波进行排序,就像我们平时站队习 惯按高矮顺序站一样。
• 光波的波长范围非常大,但我们人眼所能看见的只是400-700nm 这个波段的光,所以我们把400-700nm这个波段的光称为可见光。 而400nm以前的我们称为紫外线,700nm以后的我们称为红外线, 这些人眼是看不见的!
这是ห้องสมุดไป่ตู้32±50nm90:10分光45度测试的透过光谱曲线,482-582nmT=92—93.48%, 符合任务单532±50nm88—95%透过率的要求。
这是532nm90:10消偏振分光的透过和反射光谱曲线,532nmT=84%,R=10.8%。因为基 片是BG39蓝玻璃,在532nm大概有5%的吸收,所以T+R=84+10.8=94.8%≠100%。 此款产品需要考虑消偏振,所以P光、S光和平均光三者的透过或者反射要尽量一样。
从左往右分别是LP420、LP480、LP510、LP550、LP610、LP780、LP835。
上图是一个标准的LP550的曲线以及需要重点注意的地方:透过要 尽量平整,截止也要尽量平整,不能有冒泡!截止到透过的两个 转角越接近直角越好。
从上图可以看出,截止结束的波长是535nm,中心波长是549, 透过开始的波长是555nm,那陡度就是555-535=20nm。 指标描述就是400-535nmT<1%,549nmT=50%,555-1100nmT>95%
