地下室综合管线布置方案2
某城市地下综合管廊信息管线规划方案
某城市地下综合管廊信息管线规划方案随着城市建设的快速发展，地下空间的利用变得越来越重要。
地下综合管廊作为一种新型的城市建设方式，能够有效整合城市地下管线资源，提高城市空间的利用效率，减少道路重复开挖，保障城市安全运行。
在某城市，为了适应城市发展的需求，我们提出了一个地下综合管廊信息管线规划方案。
一、规划目标本次规划的目标是建立一个安全、高效、可持续发展的地下综合管廊信息管线系统，以满足城市发展的需求。
具体目标如下：1.完善城市地下管线布局，提高地下空间的利用效率。
2.实现地下综合管廊信息的集中管理和智能化控制。
3.保障城市基础设施的安全运行，减少因管线维护而引发的交通拥堵和市民不便。
4.促进城市可持续发展，减少对环境的影响。
二、规划内容1.地下综合管廊的布局规划：根据城市发展需求和地下空间资源，合理规划地下综合管廊的布局，确定管廊的位置、走向和规模。
2.信息管线的种类和规模：根据城市各部门的需求，规划各类信息管线的种类和规模，包括通信管线、监控管线、电力管线等。
3.信息管线的敷设方式：根据不同类型的信息管线，选择合适的敷设方式，如直埋、架设、管道等。
4.信息管线的智能化管理：通过建立信息管线管理平台，实现对管线的智能化控制和管理，提高管线的运行效率和安全性。
三、规划方案1.地下综合管廊的布局规划：在市中心区域和重要的功能区，规划布局地下综合管廊，将各类管线纳入管廊中，形成一个集约、高效的地下管线布局。
2.信息管线的种类和规模：根据城市各部门的需求，规划各类信息管线的种类和规模。
其中，通信管线包括光纤、电缆等，监控管线包括摄像头、传感器等，电力管线包括电缆、变压器等。
3.信息管线的敷设方式：根据不同类型的信息管线，选择合适的敷设方式。
通信管线可以选择直埋或管道敷设，监控管线可以选择架设或管道敷设，电力管线可以选择直埋或管道敷设。
4.信息管线的智能化管理：建立信息管线管理平台，通过互联网、大数据等技术，实现对管线的智能化控制和管理。
地下室综合管线布置标准做法18.8
地下室综合管线布置标准做法18.81：地下室综合管线布置标准做法18.81. 前言a. 目的：本文档旨在规定地下室综合管线布置的标准做法，以确保管线布置整齐、安全可靠。
b. 适用范围：本文档适用于地下室综合管线的布置设计与施工。
2. 管线布置设计a. 布置原则：管线布置应满足以下原则：i. 安全可靠：管线布置应考虑到安全风险，保证管线在使用过程中不会出现泄漏或其他安全问题。
ii. 效率优化：管线布置应考虑到使用效率，缩短管线长度，降低管线阻力，提高供水、供暖等系统的性能。
b. 管线分类：i. 供水管线：包括进水管线、热水管线、冷水管线等。
ii. 排水管线：包括污水管线、雨水管线等。
iii. 燃气管线：包括天然气管线、液化石油气管线等。
iv. 电力管线：包括电力供应管线、通信线等。
c. 管线布置要求：i. 布置路径：管线布置应尽量沿室内墙壁布置，减少穿越墙体的情况。
ii. 管线直径：根据用量计算管线直径，确保供水、供暖等系统的正常运行。
iii. 管线间距：不同管线之间应保留适当的间距，便于维护与修理。
iv. 穿越墙壁：若必须穿越墙壁，应使用密封件确保墙体完整，避免渗漏。
v. 管线标识：每根管线应标有名称、用途等信息，便于日后维护管理。
3. 管线布置施工a. 材料准备：施工前需准备好所需的管材、管件、密封件等。
b. 施工流程：i. 定位：按照设计要求，在地下室内墙壁上进行管线布置的定位，并使用水平仪确保位置准确。
ii. 分项施工：根据管线分类，分别施工供水、排水、燃气、电力等管线。
iii. 连接管道：使用适配器、管接头等连接管道，确保连接紧密可靠。
iv. 密封处理：对穿越墙体或地板的管道进行密封处理，防止漏水或渗漏。
v. 标识标注：在每根管线上标明名称、用途等信息。
4. 附件：本文档涉及的附件包括：a. 管线布置设计图纸b. 管线材料清单5. 法律名词及注释：无---2：地下室综合管线布置标准做法18.81. 引言a. 目的：本文档旨在规范地下室综合管线布置，确保布置的标准化与规范化。

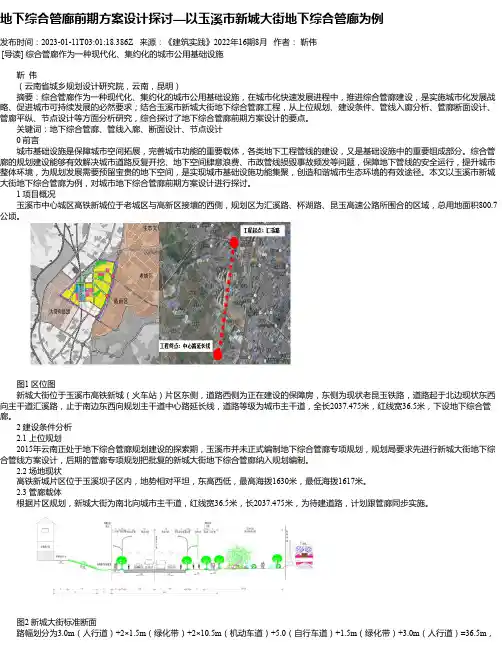

地下综合管廊前期方案设计探讨—以玉溪市新城大街地下综合管廊为例
地下综合管廊前期方案设计探讨—以玉溪市新城大街地下综合管廊为例发布时间：2023-01-11T03:01:18.386Z 来源：《建筑实践》2022年16期8月作者：靳伟[导读] 综合管廊作为一种现代化、集约化的城市公用基础设施靳伟（云南省城乡规划设计研究院，云南，昆明）摘要：综合管廊作为一种现代化、集约化的城市公用基础设施，在城市化快速发展进程中，推进综合管廊建设，是实施城市化发展战略、促进城市可持续发展的必然要求；结合玉溪市新城大街地下综合管廊工程，从上位规划、建设条件、管线入廊分析、管廊断面设计、管廊平纵、节点设计等方面分析研究，综合探讨了地下综合管廊前期方案设计的要点。
关键词：地下综合管廊、管线入廊、断面设计、节点设计0 前言城市基础设施是保障城市空间拓展，完善城市功能的重要载体，各类地下工程管线的建设，又是基础设施中的重要组成部分。
综合管廊的规划建设能够有效解决城市道路反复开挖、地下空间肆意浪费、市政管线损毁事故频发等问题，保障地下管线的安全运行，提升城市整体环境，为规划发展需要预留宝贵的地下空间，是实现城市基础设施功能集聚，创造和谐城市生态环境的有效途径。
本文以玉溪市新城大街地下综合管廊为例，对城市地下综合管廊前期方案设计进行探讨。
1 项目概况玉溪市中心城区高铁新城位于老城区与高新区接壤的西侧，规划区为汇溪路、杯湖路、昆玉高速公路所围合的区域，总用地面积800.7公顷。
图1 区位图新城大街位于玉溪市高铁新城（火车站）片区东侧，道路西侧为正在建设的保障房，东侧为现状老昆玉铁路，道路起于北边现状东西向主干道汇溪路，止于南边东西向规划主干道中心路延长线，道路等级为城市主干道，全长2037.475米，红线宽36.5米，下设地下综合管廊。
2 建设条件分析2.1 上位规划2015年云南正处于地下综合管廊规划建设的探索期，玉溪市并未正式编制地下综合管廊专项规划，规划局要求先进行新城大街地下综合管线方案设计，后期的管廊专项规划把批复的新城大街地下综合管廊纳入规划编制。

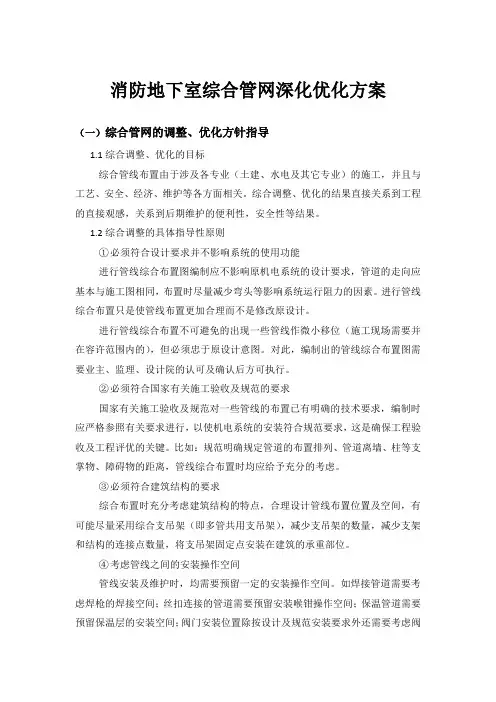

地下室综合管网深化优化方案
消防地下室综合管网深化优化方案（一）综合管网的调整、优化方针指导1.1综合调整、优化的目标综合管线布置由于涉及各专业（土建、水电及其它专业）的施工，并且与工艺、安全、经济、维护等各方面相关。
综合调整、优化的结果直接关系到工程的直接观感，关系到后期维护的便利性，安全性等结果。
1.2综合调整的具体指导性原则①必须符合设计要求并不影响系统的使用功能进行管线综合布置图编制应不影响原机电系统的设计要求，管道的走向应基本与施工图相同，布置时尽量减少弯头等影响系统运行阻力的因素。
进行管线综合布置只是使管线布置更加合理而不是修改原设计。
进行管线综合布置不可避免的出现一些管线作微小移位（施工现场需要并在容许范围内的），但必须忠于原设计意图。
对此，编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。
②必须符合国家有关施工验收及规范的要求国家有关施工验收及规范对一些管线的布置已有明确的技术要求，编制时应严格参照有关要求进行，以使机电系统的安装符合规范要求，这是确保工程验收及工程评优的关键。
比如：规范明确规定管道的布置排列、管道离墙、柱等支掌物、障碍物的距离，管线综合布置时均应给予充分的考虑。
③必须符合建筑结构的要求综合布置时充分考虑建筑结构的特点，合理设计管线布置位置及空间，有可能尽量采用综合支吊架（即多管共用支吊架），减少支吊架的数量，减少支架和结构的连接点数量，将支吊架固定点安装在建筑的承重部位。
④考虑管线之间的安装操作空间管线安装及维护时，均需要预留一定的安装操作空间。
如焊接管道需要考虑焊枪的焊接空间；丝扣连接的管道需要预留安装喉钳操作空间；保温管道需要预留保温层的安装空间；阀门安装位置除按设计及规范安装要求外还需要考虑阀门操作手柄的操作位置，以及日后运行时操作的方便性，以方便维护、维修单位的使用，当然也需要考虑阀门重新拆装的方便性；桥架安装需要考虑操作人员敷设线缆的操作空间及日后的检修空间。
⑤考虑管线的安装顺序影响由于管线安装不是同时进行，有一定的先后次序。
地下室综合管线排布要点(两篇)
地下室综合管线排布要点（二）引言:地下室综合管线的排布是建筑设计中的关键要素之一，它涉及到各种管线如电力、照明、通信、消防、给排水等的布置和连接方式。
地下室管线的合理排布，可以提高建筑物的使用效率和安全性。
本文将对地下室综合管线排布的要点进行详细阐述。
概述:地下室综合管线排布要点涉及到管线的布置、连接方式、间距、防护等方面。
合理的排布可以保证管线系统的正常运行和维护，提高建筑物的可靠性和安全性。
正文:1. 管线布置要点1.1 确定主干线的位置和走向：主干线是地下室综合管线的核心部分，应该根据实际需要确定其位置和走向，以便于后续管线的布置和连接。
1.2 确定支线的位置和走向：支线是地下室综合管线的补充部分，应该根据不同功能和使用需求，确定其位置和走向，以确保各个管线的连接和使用方便。
1.3 确定管线的出入口位置：地下室综合管线应设置合适的出入口位置，方便日常维护和检修工作，同时保证安全性和美观性。
2. 管线连接方式要点2.1 选择合适的连接方式：地下室综合管线可以采用不同的连接方式，如焊接、螺纹连接、卡箍连接等。
应该根据实际情况选择适合的连接方式，并确保连接牢固可靠。
2.2 确保连接的密封性：地下室综合管线的连接应保证密封性，防止漏水、漏气等情况的发生，避免对建筑物和设备的损害。
2.3 标识管线连接点：为了方便维护和检修，地下室综合管线的连接点应标识清晰，以便于快速定位和处理问题。
3. 管线间距要点3.1 确定合理的间距标准：地下室综合管线的间距应根据管线的类型和功能确定合理的标准，以确保各个管线之间有足够的空间进行布置和维护。
3.2 考虑未来的扩展和变动：在确定管线的间距时，应考虑未来可能的扩展和变动，预留足够的空间以便于后期的管线添加和调整。
4. 管线防护要点4.1 考虑管线的机械防护：地下室综合管线应采取适当的机械防护措施，以防止外部物体对管线的破坏，如设置管线保护罩、防护墙等。
4.2 考虑管线的防腐防蚀：地下室综合管线应采取防腐防蚀措施，延长管线的使用寿命和安全性，如涂覆防腐剂、使用耐腐蚀材料等。
高层建筑地下室管线综合布置(全文)
高层建造地下室管线综合布置(全文)范本一：【章节一：引言】本文档旨在详细介绍高层建造地下室管线综合布置的相关内容。
在高层建造的设计与施工过程中，地下室管线布置至关重要，不仅是保障建造物正常运行的基础，也是确保人员生命安全和财产安全的重要环节。
本文将从管线布置的需求分析、管线类型选择、技术标准制定等方面进行介绍，以期为相关工程的实施提供参考和指导。
【章节二：需求分析】2.1 管线布置的目的2.2 管线布置的原则2.3 管线布置的功能需求【章节三：管线类型选择】3.1 水管线布置3.1.1 主供水管线布置3.1.2 消防水管线布置3.1.3 排水管线布置3.2 电气管线布置3.2.1 电力供应管线布置 3.2.2 通信管线布置3.3 燃气管线布置3.3.1 燃气供应管线布置 3.3.2 燃气排放管线布置3.4 其他管线布置【章节四：技术标准制定】4.1 管线布置的规范4.2 管线布置的设计要求4.3 管线布置的施工标准【章节五：安全防护措施】5.1 管线布置的安全隐患5.2 安全防护的原则5.3 安全防护的措施【章节六：项目管理】6.1 管线布置的项目组织6.2 管线布置的工期控制6.3 管线布置的质量控制【章节七：现场施工控制】7.1 施工人员的培训与资质要求7.2 施工现场的组织与管理7.3 施工质量的监控与验收【附件】本文档涉及附件，请参考相关附件内容。
【法律名词及注释】1. 法律名词一：相关注释；2. 法律名词二：相关注释；3. 法律名词三：相关注释。
【全文结束】范本二：【章节一：前言】本文档旨在全面介绍高层建造地下室管线综合布置的相关内容，为相关工程项目的实施提供指导和参考。
地下室管线的合理布置是确保建造物正常运行和人员安全的重要保证，本文将从需求分析、管线类型选择、技术标准制定等方面进行详细介绍。
【章节二：需求分析】2.1 管线布置目的2.2 管线布置原则2.3 管线布置功能需求【章节三：管线类型选择】3.1 水管线布置3.1.1 主供水管线布置3.1.2 消防水管线布置3.1.3 排水管线布置3.2 电气管线布置3.2.1 电力供应管线布置3.2.2 通信管线布置3.3 燃气管线布置3.3.1 燃气供应管线布置3.3.2 燃气排放管线布置3.4 其他管线布置【章节四：技术标准制定】4.1 管线布置规范4.2 管线布置设计要求4.3 管线布置施工标准【章节五：安全防护措施】5.1 管线布置安全隐患5.2 安全防护原则5.3 安全防护措施【章节六：项目管理】6.1 管线布置项目组织6.2 管线布置工期控制6.3 管线布置质量控制【章节七：现场施工控制】7.1 施工人员培训与资质要求7.2 施工现场组织与管理7.3 施工质量监控与验收【附件】本文档涉及附件，具体内容请参考相关附件。
地下室综合管线布置方案(超高层)
根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。
一、工程概况1#及裙房、2#楼及裙房、3#、4#、5#楼数据中心及地下室。
总建筑面积约258063平方米，其中地上总建筑面积约188266平方米，地下建筑面积约69797平方米。
项目由5幢楼组成并分三个区域，1#楼为办公区域，高度约151米，三十一层，地下二层；2#楼为酒店区域，高度约151米，三十一层，地下二层；3#、4#及5#楼为数据中心区域，高度约29米，四层。
1、地下室空调设计1.1水系统：地下室空调水系统采用4管制系统，地下室的冷冻水由制冷机组直接供给，供回水温度为6/11℃;制热系统经设置于地下一层的热交换机房换热后，供回水温度为60/45℃;酒店裙房及客房低区共用换热系统。
1.2、风系统：地下室设风机盘管+新风系统。
新风机组布置在新风机房内。
1.3核心筒弱电井根据建设方要求设计风冷VRF单冷系统、主机分别置于11F、22F避难层及屋面。
1.4酒店通信机房、三合一机房和有线电视机房分别设置单冷空调。
2、通风设计2.1 有热量、蒸汽、烟气或气味散发以及地下室的房间均采取通风措施。
排风口设于室外。
2.2 通风措施尽量采用自然通风方式；当自然通风方式不能满足卫生要求时，才采用机械通风方式。
2.3 送风系统的室外进风口均设置在室外空气较清洁的地方，并远离排风口、设在排风口的上风侧和较排风口低的位置。
内附金属风道。
2.4公共卫生间设置独立机械通风系统；排风在室外高空排放。
2.5 厨房预留独立排油烟管道、出屋面排放。
当厨房为密闭房间时(设燃气系统时），需设置事故通风系统，出屋面排放。
2.6 真空热水机组烟气通过成品烟道引致屋顶高空排放，排放满足《锅炉大气污染物排放标准》GB13271-2014的相关要求。
2.7 对于采用气体灭火系统的房间设置灭火后的事故排风系统(排风量按换气次数8次/h设计），事故通风的通风机在室内、外便于操作的地点设置电气开关。
地下室综合管线排布要点
地下室综合管线排布要点地下室综合管线排布要点一、引言地下室综合管线排布在建筑设计中起到了关键作用。
本旨在提供一个极致详细的地下室综合管线排布要点的模板范本，以供参考使用。
详细介绍了地下室综合管线排布的相关概念、设计原则、施工步骤以及注意事项，提供给项目参与者作为一个指南，他们有效高效地完成地下室综合管线排布工作。
二、地下室综合管线排布概述地下室综合管线排布是指在地下室区域内对水、电、燃气、通风、排污等各类管道进行合理布置的过程。
它涉及到如何确保管线的安全、高效运行以及与其他工程部分的协调等多个方面。
三、设计原则1.功能区分：根据地下室内部的功能区域，将各类管道进行划分，并根据不同的需求进行合理布置。
2.环境要求：考虑到地下室的环境因素，如潮湿、通风等，选择相应的管材和规格，并采取必要的防护措施。
3.管线综合布局：确保各类管道之间有适当的间距和距离，便于维护和检修，并减少各类管道之间的相互干扰。
4.施工可行性：设计时要考虑到施工的可行性和施工过程中可能遇到的困难，提前做好相应的预案。
四、施工步骤1.前期准备：进行地下室综合管线排布前，需准备相应的设计图纸、材料清单和施工计划，并与相关部门进行协调沟通。
2.管道布置：按照设计图纸进行管道的铺设、连接和固定，并确保管道之间的连接紧密、无泄漏。
3.安装设备：根据需要安装相应的设备，如水泵、供暖设备等，并连接到相应的管道上。
4.试运行与调试：在施工完成后，进行试运行和调试，检验各类管道和设备的运行是否正常。
5.验收与交付：经过试运行和调试后，对地下室综合管线进行验收，确保符合设计要求，最后将工程交付使用。
五、注意事项1.安全防护：在施工过程中，要进行必要的安全防护措施，包括穿戴安全装备、使用合适的工具等。
2.施工质量：施工中应严格按照相关标准和规范进行操作，确保施工质量。
3.协调配合：地下室综合管线排布需要与其他施工部门进行协调配合，确保各类管道的布置顺利进行。
地下室综合管线布置标准做法完整版本
地下室综合管线布置标准做法完整版本地下室综合管线布置标准做法是目前广泛应用于建筑工程领域的一种技术，其主要目的是确保地下室管线的合理布局，提高建筑的使用效率和安全性。
本文将详细介绍地下室综合管线布置的标准做法，包括结构设计、管线布置原则、布置示例、优势以及总结等方面。
一、引言地下室综合管线布置是指在建筑工程中，通过对地下室的管道、线路等进行合理的设计和布局，实现管道线路的安全、可靠和高效运行。
这种技术广泛应用于住宅、商业、工业等建筑领域，对于提高建筑的使用效率和安全性具有重要意义。
二、地下室结构设计地下室结构设计是进行综合管线布置的基础。
在设计时，需要考虑地下室的尺寸、空间形态、承重结构等因素。
通常，地下室结构由地基、承重墙、梁、板等组成，设计时应确保结构的稳定性和承载能力。
三、综合管线布置原则1、合理性：管线的布置应遵循合理的原则，避免交叉和干扰。
应根据管道的性质、用途、重要性等因素进行分类，合理安排管道的走向和布局。
2、经济性：在满足使用要求的前提下，应尽量减少管道的数量和长度，以降低建设成本。
同时，管线的布置应考虑到施工的难易程度和后期维护的便利性。
3、安全性：管线的布置应遵循安全性的原则，特别是对于易燃、易爆、有毒等危险物品的管道，应采取相应的安全措施，确保建筑的安全性。
四、综合管线布置示例以下是一个综合管线布置的示例：1、给排水管道：包括给水管道、排水管道、雨水管道等。
给水管道应布置在地下室顶部较高处，排水管道应布置在地下室底部较低处，雨水管道应与室外排水系统相连。
2、电力管道：包括电源线、照明线、控制线等。
电源线应与其他管道保持一定距离，避免交叉干扰。
照明线和控制线应布置在顶棚内或墙面上。
3、通风管道：包括送风管道和排风管道。
送风管道应布置在顶棚内或墙面上，排风管道应与室外通风口相连。
4、消防管道：包括消火栓管道、喷淋管道等。
消防管道应与其他管道分开布置，确保安全可靠。
五、地下室综合管线布置标准做法的优势地下室综合管线布置标准做法具有以下优势：1、提高建筑的美观度：合理的管线布局可以使地下室的外观更加整洁、美观，提升建筑的整体形象。
地下室综合管线排布要点
• 地下车库作为小区和城市综合体、写字楼的重要配 套设施。具备避难、停车等功能，同时设有水泵房、 配电房、发电机房、电信机房、风机房等机电设备设 施，综合管线的施工统筹布置就凸显尤为必要。需要 能有利于提升业主的感知度和满意度，做到管线排布 有序，车库净高控制良好，所采用的工艺对所停车辆 无不利影响利于车辆的通行。除规范的基本要求外， 这些都是指导地下室车库综合管线的重要因素。
• 大型商业及写字楼公共空间综合管线同样 适用上述避让原则，具体净高遵照精装图 纸对净高的要求。当图纸无要求时，写字 楼公共过道净高不宜低于2.6米。
地下室综合管线排布要点
检查管控要点： 要求项目应现场组织完善各相关单位综合排布
并出各重要节点剖面大样图。原则上一个防火分 区一张图，各安装参建单位在现场交底并签名报 工程部审核后方可实施。
相关规范要求。
• 现场支吊架制作需根据不同专业安装工艺要求及 管道大小合理选择对应规格、材质的原材料；
• 现场放样定位根据会议深化后的专业排列规则， 统一做到各专业水平标高、间距要求合理范围内 统一排列；
• 管道安装的水平、纵横弯曲应严格控制在规范允 许范围内；
地下室综合管线排布要点
• 由市政部门施工的专业部分（自来水公司 的供水管道、供电局一户一表桥架）应严 格预留，以保证对应专业安装后与项目内 各专业管道安装后的协调一致性。
地下室综合管线排布要点
• 所以对其范围内的综合管线有着极为高的要求。 它需要综合管线在限定的范围内完成：通风管道、 给水排水管道、强电、弱电等所有涉及水电通风 专业的管线完成有序合理的排布。在这个限定的 空间内保持水电安装专业所有管线的功能，预留 出维修空间通道，同时兼顾美观等多项需求。
地下室综合管线施工布置方案
地下室管线综合布置方案根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案;一、总则有压管道让无压管道、小管让大管、各种管道分层布置原则；满足地下室净高保证,车道入口等公共部位的管路尽量减少或靠墙边角敷设,大空间内各类消防管道要求上翻,以保证空间使用功能及管线布置的合理美观;三、各种管线具体布置如下：1、喷淋、消火栓主管：Dmax=159mm,紧贴梁底安装,支、吊架采用L505角钢现场制作;其占用空间：209mm,位置走向按图施工;与电缆桥架、自流排水管交叉处采取下列措施：2、防、排烟风管：风管尺寸按图纸设计,风管顶面离主梁底300mm安装,支、吊架采用L405角钢现场制作,位置走向按图施工;与电缆桥架、消防管道交叉处采取下列措施：3、管道的安装位置应符合设汁要求;管道的中心线与梁、柱、楼板等的最小距离应符合下表规定;1、成排主干道含桥架、风管三至六根,支架选用10槽钢；七根及以上采用槽钢；2、成排主干道含桥架、风管两根采用6槽钢；3、单根DN25、DN32管道支架采用L303等边角钢；单根DN40、DN50、DN65管道支架采用L404等边角钢,单根80以上管道支架采用L505等边角钢；4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍,直径小于等于65mm的支管道作L型角钢支架并做U型圆钢抱箍；5、风管需严格按照施工规范和相关图集做防晃支架;6、管道应固定牢固,管道支架或吊架之间的距离不应大于本表的规定;管路上安装的支架在同一水平面上;8、成排管道支架布置图1双杆多管吊架；下图适用于公称直径15-250mm的水平管道安装;2管路综合布置最小检修间距（3）成排管道布置参考图片四、压力管道穿墙梁预埋套管定位施工方案1、主要材料及工具：加工好的套管,φ12钢筋,细线,铁钉,油漆,交流电焊机等2、施工工艺：1套管定位：①标记：根据施工图纸,用油漆在需要安装套管的梁边模板上对称做好标记;②定位：待一区域模板安全固定好以后,拉通线,保持套管位置在同一直线上,根据拉好的通线,在要安装套管的梁边用钉子做好水平位置标记;如图所示2套管安放：①待架空梁筋绑扎好后,根据施工图纸安放相应规格的套管;同时在安装套管的地方逐个加筋;加强筋距套管周围留有30mm间隙,便于调整套管的坐标及标高;②安放后,在套管上加焊提筋,方便以后固定;见图片3套管初步核定：当某区的梁筋全部绑扎完成后,套管也随之安放完毕,此时组织相关人员逐个核查,是否有漏放、错放的套管;4套管固定：①初步固定：根据前面工序定好水平位置和标高,将提筋按相关尺寸焊接在梁的主筋上,形成初步固定;②检查：施工人员在初步固定后,及时检查套管的位置和标高是否正确;③加固：经检查套管位置和标高无误后,用φ10-φ12钢筋固定,在套管的两侧分别焊一根钢筋直抵梁底,用来控制套管标高;如图所示5套管验收及成品保护措施：施工人员安装完毕后,严格按照三检制度进行验收,然后由专业施工工长同监理及相关人员进行最后的工序验收,验收合格后,在浇注混凝土时派专人巡视保护;。
地下综合管廊管线施工方案(3篇)
第1篇本工程位于某市某区，全长约5公里，主要承担城市供水、排水、电力、通信、燃气等市政管线的敷设任务。
地下综合管廊设计为单舱结构，净宽6.5米，净高4.5米，采用预制混凝土构件拼装而成。
施工工期为12个月。
二、施工准备1. 组织机构成立项目指挥部，负责组织、协调、指挥整个工程的建设工作。
下设施工、技术、质量、安全、材料、财务、后勤等职能部门。
2. 施工人员招聘具有相关资质和经验的施工人员，并进行岗前培训，确保施工人员具备相应的专业技能。
3. 施工设备根据工程需要，配备挖掘机、吊车、装载机、混凝土搅拌车、泵车、切割机、焊接机、切割锯等施工设备。
4. 材料准备采购符合国家标准的预制混凝土构件、钢筋、水泥、砂石、管道、电缆、电线等材料。
5. 施工方案编制根据工程特点和施工需求，编制详细的施工方案，包括施工组织设计、施工工艺、质量控制、安全措施等内容。
三、施工工艺1. 预制混凝土构件制作（1）选用符合国家标准的混凝土原材料，确保混凝土质量。
（2）按照设计图纸要求，制作预制混凝土构件，包括管廊主体、侧墙、顶板、底板等。
（3）在构件制作过程中，严格控制混凝土的强度、抗渗性、抗裂性等性能指标。
2. 预制构件运输与堆放（1）采用平板车运输预制构件，确保运输过程中的安全。
（2）在施工现场设置构件堆场，按照构件种类、规格、数量等进行分类堆放。
3. 预制构件安装（1）采用吊车将预制构件吊装至指定位置。
（2）按照设计要求，进行构件之间的连接和固定。
（3）对安装后的构件进行验收，确保安装质量。
4. 管线敷设（1）按照设计图纸，进行管线敷设，确保管线间距、标高、方向等符合要求。
（2）对敷设的管线进行验收，确保管线质量。
5. 附属设施施工（1）安装通风、照明、消防等附属设施。
（2）对附属设施进行验收，确保设施功能正常。
6. 防水施工（1）对管廊主体、侧墙、顶板等部位进行防水施工，采用防水涂料、防水卷材等材料。
（2）对防水施工进行验收，确保防水效果。
地下室综合管线布置
4、管线综合注意事项添 加 标 题 内 容
管线综合注意事项
1、凡是原标高位置不动即可施工者一律不改，只对非动不可的管线进行调整。 2、管线调整需保证原设计功能不变，如有坡度的水管坡度不变，以利于方便管路排水等。 3、调整后应便于安装、维修、使用和管理。 4、全面关注影响管线综合的各类因素，除建筑结构及管线本身尺寸外，还要考虑到如果有保温层 厚度，施工维修所需要的间隙，吊架角钢、吊顶龙骨所占空间，以及有关设备如吊柜空调机组和吊 顶内灯具，装修造型等各种有关因素。 在施工现场进行合理的场地布置，定位、放线、现场控制网测量、施工道路、管线、临时用水用电 设施建设，施工材料的进场及调度安排等都可以一目了然，以保证施工的有序进行。
2、综合管线布置工艺添及流加程标 题 内 容
3、设计依据1：图纸规添范加图集标等题 内 容
规范图集
设计文件、图纸会审、设计变更等 电气装置安装工程施工及验收规范 民用建筑电气设计规范 电气工程质量验收规范 电气装置安装工程接地装置施工及验收规范 火灾自动报警设计规范 建筑物电子信息系统防雷技术规范 建筑物内光缆 综合布线系统工程验收规范 建筑防火封堵应用技术规程 给水排水管道工程施工及验收规范
管道综合
西湖银河城B区地下室 综合管线布置
讲课人：机电部 时间：20XX年XX月XX日
1、管线综合
添加标题内容
管线综合
管线综合是将建筑物中的通风空调风管、采暖管道、给排水及消防 管道、强弱电桥架等所有占据顶部空间的大型管线进行合理布局，使 之在满足使用功能的前提下，提升施工工期、质量、成本观感等方面 的要求。最大限度合理协调各安装专业、水电安装与土建、结构、装 修之间的问题，以满足各项要求，缩短工期，增加安装的经济效益和 社会效益。
地下室综合管线布置标准做法完整版本
管道等与结构梁水平间距
风管在图纸深化时距梁宜预留0.8~1米距 离，便于管线交叉时桥架、水管有足够的 空间进行翻越
管道等与结构梁水平间距
给水管道距梁宜预留不小于0.5米距离，便 于管道交叉时桥架等有足够空间进行翻越
工程管控
关注点如下： 1水管与桥架交叉位置，应保证“电上水下”安装 2主风管、给水主管、主桥架等应尽量沿车位上方布置 3主风管、给水主管等与结构梁水平间距满足要求 4机电管网不应穿越防火卷帘门上方
→
工程管控
二、综合管网布置要点
2.8、给水管与桥架的位置关系 给水管与桥架不知关系分为两种情况 ，在审图优化时要注意：1同一标高平行布置2上下交
√√
消火栓位置避开车道
工程管控
二、综合管网布置要点
2.4、结构核查 结构核查主要包括以下内容：建筑层高、结构主次梁高、楼板后福、梁底净高等。
经结构核查后可清晰了解地下室各区域梁底净高状况，摸排结构不利位置。对于地下室净高较 低处和结构最不利处重点关注，尽量调整管网绕过该区域位置，如无法调整则对此区域管网进 行重点排查，合理布置。
说明：L1,L2,L3≤30m；L4+L5≤30 本防烟分区内最不利点距排烟口不超过30m
风管于车道、车位布置关系： 风管可按上述最不利点排
烟距离要求适当调整，因车道 净高要求高于车位，故风管尽 量避开主车道布置，宜在车位 上方安装
风管位于车位上方 车道无风管布置
工程管控
二、综合管网布置要点
2.10、主风管、给水管道等与结构梁水平间距要求 主风管、给水主管等大管在进行综合布置应与结构图进行叠加，调整主风管、给水管道等与结构
地下室综合管线布置办法
地下室管线综合布置方案地下室管线综合布置方案根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。
一、总则有压管道让无压管道、小管让大管、各种管道分层布置原则；满足地下室净高保证2.4m，车道入口等公共部位的管路尽量减少或靠墙边（角）敷设，大空间内各类消防管道要求上翻，以保证空间使用功能及管线布置的合理美观。
二、各种管线具体布置如下：1、喷淋、消火栓主管：D(max)=159mm,紧贴梁底安装，支、吊架采用L50*5角钢现场制作。
其占用空间：209mm，位置走向按图施工。
与电缆桥架、自流排水管交叉处采取下列措施：2、防、排烟风管：风管尺寸按图纸设计，风管顶面离主梁底300mm安装，支、吊架采用L40*5角钢现场制作，位置走向按图施工。
与电缆桥架、消防管道交叉处采取下列措施：3、管道的安装位置应符合设汁要求。
管道的中心线与梁、柱、楼板等的最小距离应符合下表规定。
1、成排主干道（含桥架、风管）三至六根，支架选用10#槽钢；七根及以上采用12.6#槽钢；2、成排主干道（含桥架、风管）两根采用6#槽钢；3、单根DN25、DN32管道支架采用L30*3等边角钢；单根DN40、DN50、DN65管道支架采用L40*4等边角钢，单根80以上管道支架采用L50*5等边角钢；4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍，直径小于等于65mm的支管道作L型角钢支架并做U型圆钢抱箍；5、风管需严格按照施工规范和相关图集做防晃支架。
6、管道应固定牢固，管道支架或吊架之间的距离不应大于本表的规定。
高，保证同一管路上安装的支架在同一水平面上。
8、成排管道支架布置图(1)双杆多管吊架；下图适用于公称直径15-250mm的水平管道安装。
（2）管路综合布置最小检修间距四、压力管道穿墙（梁）预埋套管定位施工方案1、主要材料及工具：加工好的套管，φ12钢筋，细线，铁钉，油漆，交流电焊机等2、施工工艺：（1）套管定位：①标记：根据施工图纸，用油漆在需要安装套管的梁边模板上对称做好标记。
住宅地库综合管线优化分析
风管和水管 碰撞，水管 上翻处理
三、地库管综及桥架管线优化方案
优点分析
方案优化
方案实施
实体管控
2、方案优化： 管线综合碰撞，局部节点碰撞分析图：
优化案例
分层布置，绘制 各专业管线标高
定位图并确认
三、地库管综及桥架管线优化方案
优点分析
方案优化
方案实施
实体管控
优化案例
2、方案优化： 2）对于碰撞的管线、设备，调整原则如下： A、确定地库通风系统、消防系统以及桥架管线的进出口位置及相关管线尺寸。 B、管线合理布置，各专业管线标高明确，管线优先靠墙、靠通道布置。 C、形成管线深化固化图，提交设计单位确认后实施。 3）管线控制要点：按照综合管线布置图施工，明确各专业施工标准，加强对管线
7）成品保护、标示标牌： 施工完成后做好成品保护，根据管线流向和用途类型做好管线指示以及标示标牌。
三、地库管综及桥架管线优化方案
优点分析
方案优化
方案实施
实体管控
优化案例
4、实体管控： 1）材料把控：
“三方组验”、场外抽检：检验人员由业主、监理和施工单位三方组成。
材料进场前，项目公司对 材料进行严格检验，伪劣 、假冒、不符合要求的材 料严禁入场。
3）地库照明采用桥架敷设，普通照明灯具和应急照明灯具结合布置。
4）消防水管集中区域同样采用共用支吊架安装，保证管线的统一标高和走向。
三、地库管综及桥架管线优化方案
优点分析
方案优化
方案实施
实体管控
优化案例
5）地库机电管线安装流程：
施工程序：基础验收→管架、管托预制→管线预制→管线定位→吊装就位→管托固
优点分析
方案优化
方案实施
地下室综合管线标准
目录1.目的2.编制依据3.术语定义4.技术规定4.1总原则4.2专业技术要求4.2.1给排水专业4.2.2空调专业4.2.3电气专业5.管线综合管理要求5.1设计阶段5.1.1设计前期5.1.2设计审核5.1.3设计出图5.2施工阶段5.2.1施工准备5.2.2施工开展5.2.3施工验收综合管线标准地下室部分1.0目的使地下室管道施工布置规范、合理有序;在满足建筑使用需求的前提下;减少地下室空间占用率;提高地下室使用空间;提升客户空间感受及楼盘品质;同时避免盲目施工造成的返工;避免施工成本额外增加..2.0编制依据1.验收规范：建筑给水排水及采暖工程施工质量验收规范GB50242-2002自动喷水灭火系统施工及验收规范GB50261-2005通风与空调工程施工质量验收规范GB50243-2002建筑电气工程施工质量验收规范GB50303-2002智能建筑工程质量验收规范GB50339-2003综合布线系统工程验收规范GB50312-20072.以上施工内容的对应设计规范；3.集团和城市公司相关程序文件、标准..3.0术语定义综合管线的定义：1.强弱电管线：高低压、动力、照明、通信、广播、电视、楼宇自控、安全防范、电梯、计算机网络等各种强弱电控制系统管线、导线敷设管路、桥架、金属线槽等..2.给排水管线：给水、雨水、污水、中水、热力蒸汽、热水、消防、喷淋、压力排水等管道..3.空调管线：冷冻冷却管道;通风空调、防排烟等风管..4.动力管线：燃气等管道..4.0技术规定4.1总原则1.综合管线的施工不能仅限于满足最低设计高度要求;需紧凑布置;尽最大可能提高地下室使用空间;使空间高度最大化..2.梁下敷设的第一层管线宜紧贴梁底敷设;桥架顶距梁底净距不宜大于100 mm;其余管线管顶与梁底净距不宜大于50 mm并排底平敷设管线以最大高度尺寸管线计..3.管线敷设位置要求：1)地下室大直径或主干管线应尽可能沿地下室外墙布置;必要时可设置专用的管井;以减少大直径管道对使用空间的影响..2)管线敷设要配合建筑、结构布局;宜沿墙、柱平行敷设;管线敷设应首选避开主通道;次选避开通道、通道中央位置按顺序选择;宜选靠墙位置、或在车位或通道靠柱侧位置敷设按顺序选择..如为加腋梁;则注意避开靠柱的最低梁处以避免管线整体敷设过低..3)应尽可能沿次梁方向安装敷设..4.地下室管线布置常规顺序为喷淋支管贴梁或近板敷设;其余管线如冷冻冷却水管、给水干管、消防干管、桥架、通风管道等宜与喷淋干管同层、贴梁底敷设;遇到交叉时;宜遵循以下原则：a)水管和桥架宜上绕风管；b)小管道避让大管道；c)压力管道避让重力管道；d)低压管道避让高压管道；e)常温管道避让高温、低温管道；f)技术或成本上可弯管线避让不可弯管线；同时存在两种及以上的情况时;根据现场情况选定最有利原则..正确做法：各管及桥架与风管同层敷设;交叉时上绕风管错误做法：多管线并行敷设;管道底标高一致错误：箭头所指桥架独自占用层高空间;造成该部位净高过低纠正：该桥架应与其他管线同层敷设;交叉时上绕其他管线错误：风管与消防干管各自占用层高;风管未能贴梁底敷设纠正：风管与消防干管同层、贴梁底敷设;交叉时消防干管上绕风管;可提升净空高度5.在满足间距要求的前提下;各管线宜并行敷设;同时尺寸大小接近的管线应集中布置且底高一致;照明光管底座底标高宜与管道底平..正确做法：多管线并行敷设;管道底标高一致;照明光管底座底标高与管道底平6.为满足紧凑布置;各专业管线之间的最大安装距离水平为管线外轮廓距离、垂直为外轮廓线的支吊架下缘宜为：7.消防喷淋支管等小直径管道在满足规范要求的前提下;尽可能近板布置;无法保证空间净高要求时;可在梁板结合处预埋穿梁套管;以减少小直径满铺管道对地下净空的影响..8.同专业管线宜同层敷设;避免分层敷设..9.不同专业管道之间不宜存在大面积或长距离上下重叠..10.管线尽量避免穿越防火卷帘上方..错误做法：错误：箭头所指桥架未能贴梁底安装;且未同层敷设纠正：双方向桥架均应贴梁底安装;且同层敷设;交叉时并排桥架应直行;单根桥架上绕避让11.不得出现三道及三道以上的管线交叉;不得在梁下交叉..12.避免大直径管道的交叉..错误做法：错误：干管、大管在梁下交叉;造成该部位净高不足纠正：大管贴梁底敷设;消防干管梁格内上绕避让4.2专业技术要求4.2.1给排水专业1.给水与排水管道平行敷设时;最大净距为200 mm；交叉敷设时;最大净距为150 mm..给水管外壁之间的最大净距为100 mm..管线阀门不宜并列安装;宜等距错开;若需并列安装;管道外壁最大净距：DN小于50 mm时为200 mm；DN=50~150 mm时为250 mm..2.管道上、下层叠敷设时;冷水管应在热水管、蒸汽管的下方;在冷冻水管、排水管的上方..3.如不能避免排水管道在上层敷设;则下方给水管道接口应偏离交叉点..4.满足本标准总原则的前提下;水管与桥架层叠敷设时;不宜在桥架上方;热水管需避免与桥架层叠..5.保证重力排水管坡度的同时;应避免重力排水管与其他管线交叉对层高造成影响..6.热水及冷凝排水管道布置敷设时需考虑保温层厚度..4.2.2空调专业1.保证重力冷凝排水管坡度的同时;应避免重力冷凝排水管与其他管线交叉对层高造成影响..2.为提高标高;应尽量采用宽高比大的扁平风管;如需现场优化;应控制金属风管宽高比不宜大于4;并应经设计确认..4.2.3电气专业1.如无法避免电缆桥架多层敷设时;需保证上下层桥架一端对齐..2.同层间敷设距离宜小于下列规定：a)强电桥架间距为200 mm；b)弱电线槽与强电桥架间距为300 mm;当有屏蔽板时可减少到200 mm；c)控制电缆桥架间距为200 mm..d)弱电线槽之间间距不宜大于10mm..3.线槽和桥架顶部距楼板最大距离300 mm;距梁底不大于100 mm;桥架距墙壁或柱边最大净距为100 mm..4.强电桥架要靠近配电间的位置安装;如强电桥架与弱电桥架层叠安装时;强电桥架宜敷设在上方..5.高、低压桥架层叠安装时;高压桥架应在上方敷设..6.电缆桥架不宜敷设在腐蚀性气体管和热力管道的上方及腐蚀性液体管道的下方;当不能满足上述要求时;应采取防腐、隔热措施并经设计确认..7.为提高标高;应尽量采用宽高比大的管线;如需现场优化;应经设计确认..8.除敷设在电气专用房间的电缆桥架外;其余电缆桥架安装应考虑金属盖板保护高度..5.0管线综合管理要求5.1设计阶段5.1.1设计前期1.设计管理部负责约定地下室各区域最低使用空间高度..2.设计管理部负责前期对地下室综合管线进行规划;给出集中布置区域位置要求;如要求避开营销主通道等..3.设计管理部依据本标准在设计开展前对设计方提交设计任务要求;综合管线重要区域要求提供剖面图或结合建筑结构的三维施工设计图..5.1.2设计审核1.设计管理部设备专业各自审核完成本专业施工图的基础上;应将综合管线施工图与各自的专业施工图对照复核;以确保本专业设计内容均在综合管线施工图中反映、无遗漏..2.设计管理部给排水空调专业应组织建筑专业、各设备专业对综合管线施工图进行审核;重点复核管线密集处的平面、高度布置;并确认该类位置均有剖面或三维设计..3.设计管理部给排水空调专业组织结构专业、电气等设备专业将结构施工图、设备审核完成后的综合管线施工图纸对照复核;以确保管线穿梁、穿剪力墙位置留洞在结构施工图上都有标示、无遗漏;且管线所有预留预埋经过结构专业确认..4.设计管理部将审核修正完成后的设计成果按公司相关程序文件传有关部门进行审核、确认..其中商业内容的经营公司方的审核为其中重点..5.1.3设计出图综合管线施工图应在专业施工图发出60天后完成审核并发出..5.2施工阶段：5.2.1施工准备1.开展施工前;项目部组织相关施工方对公司的综合管线标准进行培训学习..2.项目部按公司程序文件组织相关部门及设计、施工方;对接收的综合管线施工图进行图纸会审;发现错漏碰缺等问题及时反馈设计;由设计管理部落实修正..3.项目部组织施工方根据现场情况依据本标准对综合管线施工图进行优化;如涉及设计改动应经设计管理部确认..4.各种管线密集处;项目部组织施工各专业人员依据综合管线平面图、剖面图到现场实地查看、测量核实;经复核确认无误方可进行施工..5.特别大口径管或通风管道;施工方应有具体施工方案..有动荷载的大型管道应由相关施工技术人员进行核算后再施工..如果经测算不符合要求时;需拿出补救措施方案..方案经施工方总工、甲方确认可行后再施工;否则不允许施工..6.未按本标准进行施工前的各项管综工作;不允许擅自开展施工..5.2.2施工开展1.依据土建施工进度计划;项目部督促施工方配备相应工程技术人员和施工人员;准备充足的材料及配件、辅料等;满足施工需要..2.土建预留预埋施工前;给排水空调专业需牵头结构与各设备专业共同复核;确认预留预埋位置..3.设备专业密切配合土建施工进行预留预埋;及时做好隐蔽验收工作;保证不会由于预留孔洞位置错误影响综合管线的施工安装..错误做法：错误：穿外墙洞高度及水平位置与管道安装位置有偏差;室内干管位置被梁及柱限制无法与预留洞对位纠正：设备专业施工前应复核管线的留洞位置及高度;并且密切配合土建施工进行预留预埋4.项目部选定有代表性的综合管线区域;安排施工方施工做为样板;组织监理、设计管理、工程管理部等相关部门验收合格、书面确认后;再按照该样板大面积开展施工..5.施工开展时各管线施工单位先进行弹线定位;安装好吊支架后;待甲方组织监理、总包、与各管线施工单位共同至现场复核确认后;方可进行下一道工序施工..6.如现场出现碰撞、或者接收设计变更后发现对综合管线施工布置有影响等问题;需及时通知甲方相关负责人;待甲方确认后再行施工;严禁随意排管布线;严禁抢道、强行施工..5.2.3施工验收1.施工方施工完毕;完善管道及其走向标识;按国家相关验收规范及本标准进行自检;自检合格后申请验收..2.项目部收到申请后;三日内组织监理、施工方、公司相关部门至现场;按国家相关验收规范及本标准进行验收..。
地下室综合管线布置方案17526
地下室管线综合布置方案
2.4m，车
L40*5角
1、成排主干道（含桥架、风管）三至六根，支架选用10#槽钢；七根及以上采用12.6#槽钢；
2、成排主干道（含桥架、风管）两根采用6#槽钢；
3、单根DN25、DN32管道支架采用L30*3等边角钢；单根DN40、DN50、DN65管道支架采用L40*4等边角钢，单根80以上管道支架采用L50*5等边角钢；
4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍，直径小
8、成排管道支架布置图
(1)双杆多管吊架；下图适用于公称直径15-250mm的水平管道安装。
1
2
（3）套管初步核定：
当某区的梁筋全部绑扎完成后，套管也随之安放完毕，此时组织相关人员逐个核查，是否有漏放、错放的套管。
（4）套管固定：
①初步固定：根据前面工序定好水平位置和标高，将提筋按相关尺寸焊接在梁的主筋上，形成初步固定。
②检查：施工人员在初步固定后，及时检查套管的位置和标高是否正确。
③加固：经检查套管位置和标高无误后，用φ10-φ12钢筋固定，在套管的两侧分别焊一根钢筋直
抵梁底，用来控制套管标高。
（如图所示）
（5）套管验收及成品保护措施：
施工人员安装完毕后，严格按照三检制度进行验收，然后由专业施工工长同监理及相关人员。
地下室车库综合管线施工布置(完整资料)
地下室车库综合管线施工布置(完整资料）(可以直接使用，可编辑优秀版资料，欢迎下载）某小区车库综合管线施工布置分析王良科摘要：小区车库为保有其良好的停储车辆的功能，对其范围内的综合管线有着极为高的要求。
它需要综合管线在限定的范围内完成：通风管道、给水排水管道、强电、弱电等所有涉及水电通风专业的管线完成有序合理的排布。
在这个限定的空间内保持水电安装专业所有管线的功能,预留出维修空间通道,同时兼顾美观等多项需求。
关键词：通风管道、给水排水管道、强电、弱电、管线布置背景因素：经济高速发展,人们的生活、工作、学习条件都得到的很大的提高，越来越多的家庭都将私家车纳入家庭的基本的配置之一。
伴随着这个情况，现场的住宅小区地下室车库的功能重要性体现的越来越重要，在某些优质地段甚至成为了业主购房的首要考虑因素之一.为了更好的为业主服务,提供能满足业主基本的车辆存储功能，并在这个基础上进行进一步优化，地下室车库的综合管线的施工统筹布置，需要能有利于提升业主的感知度，做到管线排布有序，车库净高控制良好,所采用的工艺对所停车辆无不利影响利于车辆的通行.除规范的基本要求外，这些都是指导地下室车库综合管线的重要因素。
主要的施工过程分析：一、小区及车库概况本工程为苏地某号地块项目地下车库，本汽车库为Ⅰ类汽车库,建筑耐火等级为一级，停车总数1238辆,总面积41712m 。
其中。
地下一层停车数６42辆，建筑面积1９9８6ｍ;地下二层停车数358辆，建筑面积12256ｍ。
其中人防区建筑面积：7546ｍ，人防区停车位：2０6辆。
非人防建筑面积：4710m,非人防停车位：152辆; 综合管线涉及范围:给排水系统:为地下车库防火分区消火栓给排水、灭火器配置、自动喷淋系统给排水、生活给水。
通风系统：送风系统：车库采用自然进风的方式和机械送风的方式.排风系统：平时保证汽车库内4次/小时的换气次数，由装在排风机房中的风机(兼排烟)排出室外。
排烟系统：汽车库的排烟量均按6次/小时计算,排风系统兼作排烟系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安州长虹•世纪城一期项目消防工程A标段
地
下
室
管
线
综
合
布
置
方
案
编制人：
校核人：
审批人：
施工单位：四川明辉建筑工程有限公司
2015年6月15日
地下室管线综合布置方案
根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。
一、总则
有压管道让无压管道、小管让大管、各种管道分层布置原则；满足地下室净高保证2.25m，车道入口等公共部位的管路尽量减少或靠墙边（角）敷设，大空间内各类消防管道要求上翻，以保证空间使用功能及管线布置的合理美观。
二、各种管线具体布置如下：
1、喷淋、消火栓主管：D(max)=219mm,紧贴梁底安装，支、吊架采用8#槽钢现场制作。
其占用空间：2mm，位置走向按图施工。
与电缆桥架、自流排水管交叉处采取下列措施：
2、喷淋支管：D(max)=60mm,紧贴喷淋、消火栓主管安装，支、吊架采用角钢现场制作。
其占用空间8mm，位置走向按图施工。
与电缆桥架、自流排水管交叉处采取下列措施：
3、防、排烟风管：风管尺寸按图纸设计，风管顶面离主梁底300mm安装，支、吊架采用L40*5角钢现场制作，位置走向按图施工。
与电缆桥架、消防管道交叉处采取下列措施：
4、管道的安装位置应符合设汁要求。
管道的中心线与梁、柱、楼板等的最小距离应符合下表规定。
三、地下室管道支架布置要求
1、成排主干道（含桥架、风管）三至六根，支架选用8#槽钢；
2、成排主干道（含桥架、风管）两根采用6#槽钢；
3、单根DN25、DN32管道支架采用L30*3等边角钢；单根DN40管道支架采用L40*4等边角钢，单根50、65、80以上管道支架采用L50*5等边角钢；
4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍，直径小于等于65mm的支管道作L型角钢支架并做U型圆钢抱箍；
5、风管需严格按照施工规范和相关图集做防晃支架。
6、管道应固定牢固，管道支架或吊架之间的距离不应大于本表的规定。
7、在同一水平线上安装的管道支架应采用经纬仪及水准仪测定支架的中心线及标高，保证同一管路上安装的支架在同一水平面上。
8、成排管道支架布置图
(1)双杆多管吊架；下图适用于公称直径15-250mm的水平管道安装。
DN200钢管8#槽钢
(角钢安装同此）抱 卡
5mm厚
钢 板
M10膨胀螺栓
1
抱 卡
DN200 U型卡
钢 管
钢 板
槽 钢
膨胀螺栓
结构梁或楼板成排管道固定支架大样1
当最大管道 DN100，同时管道标高受限制时可采用此方式。
抱 卡
（2）管路综合布置最小检修间距
（3）成排管道布置参考图片
四、验收及成品保护措施：
施工人员安装完毕后，严格按照三检制度进行验收，然后由专业施工工长同监理及相关人员进行最后的工序验收，验收合格后，派专人巡视保护。
四川明辉建筑工程有限公司
安州长虹世纪城项目部
2015年6月15日。
