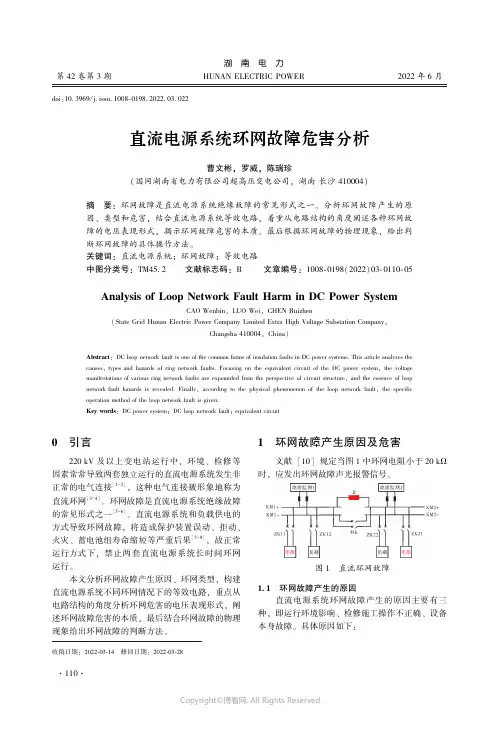

直流电源系统环网故障危害分析

运行情况下的等效电路图ꎬ 图３ ( ｂ) 为正极接地
后等效电路图ꎮ
配置 [１２] ꎬ 正常工作状态下ꎬ 只投一路ꎬ 若两路都
投则造成环网ꎮ
４) 设备内部隔离不彻底ꎮ 某些装置采用两路
电源 ( 互为备用) ꎬ 但装置内部却没有隔离或隔离
不彻底 [１３] ꎮ
５) 运行环境导致绝缘老化ꎮ 在同一电缆中ꎬ
ｏｐｅｒａｔｉｏｎｍｅｔｈｏｄｏｆｔｈｅｌｏｏｐｎｅｔｗｏｒｋｆａｕｌｔｉｓｇｉｖｅｎ.
Ｋｅｙｗｏｒｄｓ: ＤＣｐｏｗｅｒｓｙｓｔｅｍꎻ ＤＣｌｏｏｐｎｅｔｗｏｒｋｆａｕｌｔꎻ ｅｑｕｉｖａｌｅｎｔｃｉｒｃｕｉｔ
０引言
１环网故障产生原因及危害
２２０ｋＶ及以上变电站运行中ꎬ 环境、检修等
两段母线同时接地
( ｂ) 正极接地
√
算得:
√
√
√
Ｖ１＋＝Ｖ１ / ２ ( 正常运行)
Ｖ１＋＝２Ｖ１ / ５ ( 正极接地)
(３)
(４)
接地后正极对地电压变化量 △Ｖ＝Ｖ１ / ２－
２Ｖ１ / ５＝Ｖ１ / １０ꎮ 可见ꎬ 在有环网故障的情况下ꎬ 发
１１１
Ｃｈａｎｇｓｈａ４１０００４ꎬ Ｃｈｉｎａ)
Ａｂｓｔｒａｃｔ: ＤＣｌｏｏｐｎｅｔｗｏｒｋｆａｕｌｔｉｓｏｎｅｏｆｔｈｅｃｏｍｍｏｎｆｏｒｍｓｏｆｉｎｓｕｌａｔｉｏｎｆａｕｌｔｓｉｎＤＣｐｏｗｅｒｓｙｓｔｅｍｓ. Ｔｈｉｓａｒｔｉｃｌｅａｎａｌｙｚｅｓｔｈｅ
ｃａｕｓｅｓꎬ ｔｙｐｅｓａｎｄｈａｚａｒｄｓｏｆｒｉｎｇｎｅｔｗｏｒｋｆａｕｌｔｓ. ＦｏｃｕｓｉｎｇｏｎｔｈｅｅｑｕｉｖａｌｅｎｔｃｉｒｃｕｉｔｏｆｔｈｅＤＣｐｏｗｅｒｓｙｓｔｅｍꎬ ｔｈｅｖｏｌｔａｇｅ

直流系统环网故障的处理方法探讨

直流系统环网故障的处理方法探讨摘要：变电站直流系统环网会给电力二次设备，甚至是电力系统带来极大危害。

首先对直流系统环网故障的危害及原因分析作了介绍，其次论述了环网故障会影响蓄电池的使用时间寿命、降低接地故障监测灵敏度及引起火灾的危害，并给出查找直流环网故障点的两种方法，最后，结合两种查找方法处理了一起典型的直流环网故障，为变电站直流环网故障处理提供参考。

关键词：直流系统；环网；查找方法；处理过程0 引言变电站直流系统作为电力系统的重要组成部分，其为站内继电保护装置、安全自动装置、远动通讯装置及控制信号回路提供工作电源，应具有高度的稳定可靠性。

直流回路因布线复杂，常因现场潮湿、灰尘、绝缘老化以及元件损坏等因素引起直流系统接地，如果直流系统出现故障，就可能影响其正常工作，甚至威胁到站内保护装置的安全运行，所以直流系统在变电站中的地位是显而易见的。

然而直流系统环网在发生故障时，危害性较大，严重程度较高，对变电站内二次设备的稳定运行构成直接威胁。

因此，准确查找和检测直流系统环路，有利于及时排除隐患，避免发生上述事故。

本文针对直流系统环网，给出其危害及原因分析，叙述了两种常规查找直流环网故障方法，并将此两种方法相结合，应用于一起直流环网故障的查找处理中，实现达到能够准确定位直流环网故障的目的。

1 直流系统环网故障的危害及原因分析1.1 直流系统环网故障的危害与直流接地故障相比，直流系统环网故障引起的危害要严重得多，譬如影响蓄电池的使用时间、易造成保护误动作及可能引起火灾等。

（1）缩短蓄电池的使用时间对于同一生产厂家、同一批次的蓄电池，由于受到制造工艺的影响，其自放电率和容量都着不同之处，要是不同厂家或者是不同批次的蓄电池，必然存在着很大差异。

倘若直流系统的两组蓄电池并列运行，还有相同的浮充电压情况下，必有一组蓄电池处于欠充电，而另一组蓄电池处于过充电。

以上的蓄电池状态，均会影响蓄电池的性能，缩短其使用时间。

直流系统环网故障的危害与处理

第２３卷第９期２１００年９月
广东电力
ＧＵＡＮＧＤ０ＮＧＥＲＩＯＷＥＲＥＬＣＩＣＰ
Ｖ０．３ＮＯ９１２．Ｓｐ２１ｅ．００
直流系统环网故障的危害与处理
徐玉凤，云昌安！，尹星光
（．广州市仟顺电子设备有限公司，广东广州５１３；２１１４０．常德供电局，湖南常德４５０；３１００．广东电网公司惠州供电局，
一
荷的电源线同时接人２套直流系统，形成寄生回Ｊ。
ｂ运行维护人员倒负荷操作时，须先同时合）上给同一负荷供电的２段母线的空气开关后，再断开其中一路空气开关，以实现将某些负荷从一段母
线转移到另一段母线。但实际操作过程中未断开其
ห้องสมุดไป่ตู้
Ａｂｔａｔｓｒｃ：Ｔｈａｓｓａａｄｎｒａｉｇｍｅｈｄｆｒｎａｌｓｉｅｃｕｅ，ｈｚｒｓａｄｔｅｔｔｏｓｏｉｇｆｕｔｎＤＣｙｔｍｓａｅａａｙｅ．ＴｈａｎｒａｏｓｆｒｒｎｎｓｓｅｒｎｌｚｄｅｍｉｅｓｎｏｉｇｆｕｔａｅｄｅｄｔｅｔｅｐｒｌｌｏｅａｉｎｏｗｏＤＣｓｓｅｎｈｒｓｎｅｏａａｉｃｌｏａｌｒｅｍｅｏｂｈａａｌｐｒｔｏｆｔｙｔｍｓａｄｔｅｐｅｅｃｆｐｒｓｔｏｐ．Ｉｉｄｓｒｂｄｔａｉｇｓｅｉｔｓｅｃｉｅｈｔｒｎｆｕｔｌｂｉｇｏｅｃｒｅ，ａｓｉｅｈｒｅａｔｒｆａｌｗｉｒｎｖｒｕｒｎｔｃｕｅｆ。ｓｏｔｎｂｔｅｙｌｅ，ｌｗｅｅｓｔｉｆｇｏｎａｌｍｏｉｏｉｇ，ａｄｍａｅｇｏｎｓｌｒｉｏｒｓｎｉｉｔｏｒｕｄｆｕｔｖｙｎｔｒｎｎｋｒｕｄｐｏｅｔｎｏｅａｅｆｌｅｙｏａｌｏｏｅａｅｔ．Ｔｈｎｔｌｔｎｏｉｇｆｕｔｌｒｄｖｃｎｔｒｔｃｉｐｒｔａｓｌｒｆｉｔｐｒｔ，ｅｃｏｅｉｓａｌｉｆｒｎａｌａａｍｅｉｅｉｗｏＤＣｙｔｍｓｉｐｏｏｅｏａｏｓｓｅｒｐｓｄｔｓｅｆｃｉｅｙｐｅｅｔｒｎａｌｓｆｅｔｌｒｖｎｉｇｆｕｔ．ｖ

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理变电站直流系统接地故障是指变电站直流系统中的电气设备（如直流电源、直流配电柜等）与大地之间存在不良接触或接触不良造成的电流回路故障。

接地故障会导致直流回路电流异常增大，引起设备损坏、设备继电保护动作、直流电网负荷异常增大等一系列问题。

接地故障会引发环网危害，主要表现为以下几个方面：1. 直流回路电流异常增大：接地故障导致直流回路电流异常增大，可能超过设备额定电流，造成电气设备过载运行，甚至烧毁设备。

2. 设备损坏：接地故障会导致电气设备受到大电流冲击，可能引起设备损坏，影响设备正常运行。

3. 设备继电保护动作：接地故障会引起变电站直流系统继电保护动作，可能造成误动作或者错失应动，对电网的稳定运行造成严重影响。

针对接地故障及其环网危害，需要采取以下处理措施：1. 接地系统维护：定期对变电站的直流接地系统进行检查和维护，确保设备与大地的接触良好，避免因接触不良引起的接地故障。

2. 设备绝缘检测：定期对直流电气设备进行绝缘检测，及时发现并排除存在的隐患，防止接地故障的发生。

3. 设备继电保护调试：对直流系统的继电保护进行定期检查和调试，确保保护装置的准确可靠，以减少误动作和错失应动。

4. 故障排查及处理：一旦发生接地故障，需要及时排查故障原因并进行处理。

在处理过程中，需要确保工作人员的安全，采取必要的防护措施，避免进一步危害和事故的发生。

变电站直流系统接地故障及其环网危害对电网运行稳定性和设备安全性产生严重影响。

通过加强设备维护、绝缘检测、继电保护调试和故障排查处理等措施，可以有效预防和减少接地故障的发生，保障电网的正常运行。

变电站中直流系统存在的环网问题及解决办法

100348972008030071040引言近年来随着电网的发展在系统中占据重要地位的变电站二次设备的直流系统也暴露出很多问题直流电源是电力系统的重要组成部分是继电保护的控制核心所有继电保护装置的工作电源都是用直流电源而且许多大的电网事故发生都和图1一组蓄电池相控整流装置运行方式示意图直流系统出现的问题存在关系对一个变电站来讲fig1sketchofoperationmodeinonestoragebattery直流是一个公用部分直流某一点有故障将影响phasecontrolledrectifier整个站保护装置的安全运行直流系统在变电电池；直流环网；二次回路；绝缘
ＬｏｐｄｎｔｒｒｂｅｓａｄｔｅｒｓｌｔｎｏｅｅｗｏｋｐｏｌｍｎｈｉｕｉｓｎＤＣｙｔｍｂｔｔｎｏｏｉｓｓｅｉｓｓａｉｓｎｕｏ
错误而引起的三类直流电源环网问题，以及针对此三类直流环网问题提出了相应的解决办法，在解决第一类环网问题巧妙的借助了便携式直流系统接地故障定位装置，并简明分析了形成直流环网的具体原因，指出了现场实践中存在的问题，同时指
出了辐射式直流供电设计对于查找直流环网问题的优越性。
ｓｂｓａｉｎｓｔｅａｏｅｃｉｕｔｔｏｏｒｌｙｐｒｔｔｏｎ．ｔｅｕｍｅａｅｅｔｒｅｃｅｒｏｐｅｅｗｏｋｏｅｓｏＩｎｒｔｓｔｅ — ａｇｏｙｌｏｄｎｔｒｐｒｂｌｍｆＤＣｈｈｔｐｏｗｅａｅｙｓｏｎｒｒｓｔｃｒｃｕｓｄｂｅｃｄａｙｐａａｉｉｃｒｕｉｏｏｎｃｉａｔｎｐｒｃｉｅ，ｏｄｅｅｅｎｔｓｕｉｓｔｏｓｈｅｃａｅｏｒｒｌｍｓｏｉｅｙａａｙｚｓｔｅｃｃｅｅｉｃｔｒｃｎｅｔｏｎｆｕｌｓｉａｔｃｐｒｖｉｓｒｌｖａｏｌｔｏｎｏｔｅｔｒｅ— ｔｇｙｐｏｂｅ，ｃｎｃｓｌｈｎｌｅｏｎｒｔｈ

论直流系统环网故障判断及查找技术

论直流系统环网故障判断及查找技术摘要：该文简要分析了直流系统环网故障产生的原因及危害，并提出了解决现有环网故障的措施。

阐述两套独立运行直流系统是否存在环网故障的判断方法，分析环网故障产生对直流系统造成的影响，总结环网故障的处理的方法，供大家参考，以提高直流系统安全运行的水平。

关键词：直流系统环网故障查找处理中图分类号：tm7 文献标识码：a 文章编号：1674-098x（2013）04（c）-0047-02在变电站电力系统中，为提高直流电源系统供电可靠性，广州地区110 kv及以上电压等级的变电站均采用双充双蓄（即两组蓄电池及充电设备）的直流供电方式，将负荷大致平均分配给两套独立供电的直流系统。

对于重要负荷，则分别从两套直流系统经空气开关引出馈线，分别选择一组直流系统进行供电。

南方电网公司直流系统规范严格规定两套直流系统须独立运行，但实在际运行中，由于设计、施工、运行过程中倒负荷操作、直流系统绝缘降低等原因，均可能造成环网故障现象（即两套直流系统存在一点或多点电气连接），这样给变电站电力系统的安全运行带来严重的影响。

1 环网故障形式与危害根据两套直流系统电气连接的性质不同，可将环网故障分为：双极环网、正极环网、负极环网、异极性环网4种类型。

（1）当双极环网故障时，当两套蓄电池并列运行时，因由于制造工艺等原因，既使是同一厂家，同一批次的蓄电池，其容量和自放电率都存在差异。

在相同浮充电压情况下，必将导致一组蓄电池欠充电，另一组蓄电池过欠电。

无论欠充电还是过充电，都将会大大缩短蓄电池的使用寿命。

且因两套直流系统的参数差异，可能产生很大的环网电流，当该环网电流通过较小供电电缆线径环网时，将会引起电缆长期过载发热，严重时引起火灾，造成非常严重的后果。

因两套直流系统并列运行，其中一组发生直流接地时，另一组也会发生接地故障。

（2）当正极环网、负极环网故障时，两套直流系统并列运行即出现环网故障，则直流系统拥有2个平衡桥电阻，根据电路原理可知：这样会降低接地的实际电阻值，使直流系统接地电阻值必实际接地值要小，会大大降低了接地告警灵敏度，因不能及时告警，可能使直流系统长期带有接地故障运行。

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理摘要：变电站的直流系统是一个相对独立的系统，是变电站正常运行的核心设备之一。

直流系统是变电站最主要的组成部分，它的运行效率关系到整个电网的运行稳定性。

近年来，随着电力资源在生活生产中的不断深入应用，电力能源已经成为当前最主要的生产能源之一，人们要求更稳定高效的能源供给，变电站直流接地故障引起各界的广泛重视。

当前我们急需对变电站的直流故障问题做出及时有效的解决策略，以保障变电站的各项系统正常运行，维护变电站的安全稳定性。

关键词：变电站；直流系统；接地故障；环网危害；分析处理1导言变电站直流系统的运行受到多种故障威胁，接地故障只是其中一项主要故障。

处理接地故障存在一定的难度和挑战，因此故障定位必须高效、精准，同时需要准确掌握故障发生的时间、原因等，进而确保变电站直流系统高效稳定运行，充分发挥直流系统的作用，防患于未然，保证站内设备能够正常工作。

2直流系统接地2.1直流系统接地的概念就直流电来说，其在正常情况下，自身所对应的电源正、负母线都是绝缘的，一旦其中的一点与大地进行接触时，其对应的绝缘电阻发生了变化，降到某一个固定值甚至是低于这个固定值时，就被叫做直流系统接地。

当其中的正极绝缘电阻与某一个规定值相比较低时，其就叫做正接地，当这种情况下的接地端是负极时，它被叫做负接地。

2.2直流接地的分类对直流接地进行分类，它主要根据直流的接地端不同被分为正接地和负接地，要是从接地类型上对其进行分类，则可以被分为直接接地和间接接地，也有一些人根据金属性将其分为金属接地和非金属接地两种。

在对其分类进行探究的过程中，它还可以根据绝缘下降和接地点多少等进行不同的分类。

3直流系统接地产生的原因（1）在直流系统运行过程中，不慎爬入了小动物，导致接地故障的发生，或是一些具有金属性质的物件掉落到直流系统的原件上，也会阻碍系统的正常运行，形成接地障碍。

（2）受到人为建设因素的影响，在进行接线操作的过程中，存在一些错误接线的情况，或是对工具的使用存在不当，从而导致其运行过程中，出现相应的故障。

直流系统环网故障的危害与处理

直流系统环网故障的危害与处理徐玉凤;云昌安;尹星光【摘要】对直流系统环网故障的产生原因、危害与处理方法进行了研究.指出2套直流系统并列运行和出现寄生回路是产生环网故障的主要原因,论述了环网故障会带来电流过大而引起火灾、缩短蓄电池寿命、降低接地故障监测灵敏度、引起接地保护误动和拒动等危害,提出在2套直流系统中加装环网故障告警装置是防止环网故障发生的有效措施.【期刊名称】《广东电力》【年(卷),期】2010(023)009【总页数】3页(P83-85)【关键词】直流系统;环网;接地故障【作者】徐玉凤;云昌安;尹星光【作者单位】广州市仟顺电子设备有限公司,广东,广州511430;常德供电局,湖南,常德415000;广东电网公司惠州供电局,广东,惠州516001【正文语种】中文【中图分类】TM711为进一步提高直流电源系统供电可靠性，发电厂与220 kV及以上电压等级变电站大多采用2组蓄电池及充电设备，将负荷大致平均分配给2套独立供电的直流系统。

对于重要负荷，分别从2套直流系统经空气开关或熔断器引出馈线，并选择任意一组直流系统供电。

尽管国家电网公司明确规定2套直流系统须独立运行，但实际运行中还是存在环网故障现象，即2套直流系统有一点或多点电气连接，给电力系统的安全稳定运行带来严重危害[1]。

据有关调查分析，产生直流系统环网故障的原因主要有：a) 在新建、扩建或技术改造的施工过程中，将负荷的电源线同时接入2套直流系统，形成寄生回路[2]。

b) 运行维护人员倒负荷操作时，须先同时合上给同一负荷供电的2段母线的空气开关后，再断开其中一路空气开关，以实现将某些负荷从一段母线转移到另一段母线。

但实际操作过程中未断开其中一路空气开关，致使2套直流系统并列运行。

c) 原先只有一套直流系统，再增加一套直流系统时，分配给新建直流系统的负荷仍与原直流系统有电气相连。

d) 同一根电缆中有2套直流系统的供电回路，由于电缆间的绝缘下降，导致2套直流系统相连。

变电站中直流系统存在的环网问题及解决方法研究

变电站中直流系统存在的环网问题及解决方法研究摘要：直流系统的环网问题，在电力系统当中是比较典型的问题，变电站运维中应特别关注环网问题。

因此在本文的研究中，针对环网问题进行了讨论，并且依托相关规定，结合具体的环网故障案例讨论了环网问题的解决方法，希望可以为解决相似环网问题提供参考。

关键词：变电站；直流系统；环网；解决方法电力系统当中直流系统是重要组成部分，是为变电站等场站二次系统供电的关键系统。

变电站中直流系统一般都会采用2组蓄电池与2组或以上的充电机，以冗余的方式来保证二次设备的供电可靠性。

通常情况下，2组蓄电池的运行是分开的，但是因为一些原因而导致2组独立的直流系统出现了电气连接，即直流系统环网，也即直流系统接地故障。

一、变电站中直流系统存在的环网问题多数情况下环网问题的产生可以归纳为五种可能的原因，如负荷电源线连接错误。

倒负荷操作中误操作，即倒负荷后，原来的负荷开关未断开，一般的重要保护回路都有两路电源，正常运行中通常都只有一路，如果两路运行就会出现环网。

某些装置采用了两路电源，但是装置内部却没有隔离，如果分属两段母线的供电电缆内部出现了破损也会造成环网。

一般变电站直流系统出现环网，轻则导致馈线烧毁，缩短蓄电池寿命，重则引起火灾。

实际环网问题发生后还有很多伴生性的故障，如接地故障检测灵敏度下降，不能及时在接地故障中报警，同时也容易引起保护误动，设备拒动等故障问题。

直流系统在变电站当中地位突出，属于公用的部分，是二次设备的供电系统，如果直流系统问题，那么整个变电站二次设备的安全运行都会受到影响。

一般的，典型变电站直流系统，早期采用的是一组蓄电池向全站的二次设备供电，这种直流系统环网问题高发，通常会因为继电保护二次回路接线错误而引起环网，造成很大的事故。

因为一组蓄电池供电的直流系统容易出现环网问题基本上已经被放弃，现在绝大部分变电站采用的直流系统由两组蓄电池供电，但在使用过程中因为一些因素的影响也存在比较典型的环网问题，而且更为复杂。

谈论直流系统环网故障判断及查找技术

谈论直流系统环网故障判断及查找技术发表时间：2018-05-30T17:06:41.273Z 来源：《电力设备》2018年第1期作者：王拯[导读] 摘要：变电运行维护部门必须要充分的认识到直流系统环网故障存在对直流系统带来的影响及危害，在日常运行和检修工作中要严格执行南方电网公司的运行管理规范，严把审图及验收关，杜绝在新建、扩建或技术改造的施工过程造成直流系统环网的情况出现，一旦在维护或消缺中发现直流系统环网应及时查找并解除，建议在直流系统安装环网告警装置做到直流系统环网故障产生时及时发现，以便快速处理。

（国网青海省电力公司检修公司青海格尔木 816000）摘要：变电运行维护部门必须要充分的认识到直流系统环网故障存在对直流系统带来的影响及危害，在日常运行和检修工作中要严格执行南方电网公司的运行管理规范，严把审图及验收关，杜绝在新建、扩建或技术改造的施工过程造成直流系统环网的情况出现，一旦在维护或消缺中发现直流系统环网应及时查找并解除，建议在直流系统安装环网告警装置做到直流系统环网故障产生时及时发现，以便快速处理。

关键词：直流系统；环网；故障；查找；处理1 变电站直流系统环网问题危害及原因直流电源是电力系统重要组成部分，是继电保护控制核心，现阶段，随着电网的不断发展，变电站设备直流系统问题日渐突出。

目前，所有继电保护装置其工作电源均采用直流电源，对于变电站而言，若变电站直流某一点出现故障，则会威胁变电站保护设备的整体应用及运行安全[1]。

目前，随着直流系统的不断完善，其运行方式现已由一段蓄电池改为两段独立蓄电池独立供电，此方法虽可在一定程度上有效避免部分直流系统安全事故产生，但经实践研究表明，此类运行方法多会因继电保护二次回路接线错误导致直流系统各类环网问题产生，影响变电站二次设备正常运行，严重可导致重大电网事故产生，影响电网安全运行。

1.1 原因首先电力系统改造升级时，电力负荷电源线被同时连接于两套直流系统中从而出现寄生回路；其次电力操作人员在负荷操作时需将同一负荷两段母线同时合上后断开另一路开关，实现一段母线向另一段母线的转移，但在实际操作中操作人员多由于操作失误致一路空气开关未切断而致两套直流系统共极工作，终现环网问题；再次，因在现有的直流系统中增设新直流系统并将其负荷与现有系统电气连接，导致直流系统环网故障[3]；最后，一根电缆中存在两套直流系统，而该系统在供电时可能发生回路，若电缆间的绝缘材料现问题则会导致两套直流系统发生连接，导致环网故障。

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理一、引言直流系统在现代变电站中扮演着重要的角色，它具有输电效率高、设备体积小、成本低等优点，因此在高压、超高压输电线路中得到了广泛的应用。

直流系统接地故障是直流输电系统中常见的一种故障类型。

当直流系统发生接地故障时，可能产生严重的环网危害。

及时发现、处理和分析直流系统接地故障，对电网的安全和稳定运行具有重要意义。

二、直流系统接地故障的类型直流系统接地故障主要包括以下几种类型：1. 单极接地故障：即直流输电线路中一极对地短路，一般情况下采用两极串联直流输电，对系统的稳定性和运行造成不利影响。

2. 双极或多极接地故障：即直流输电线路中多极对地短路，会导致系统的运行状态恶化，可能引发更严重的故障。

3. 直流系统接地电压异常：直流系统的接地电压异常也会对系统运行产生影响，可能造成设备的过压、过流等问题。

三、直流系统接地故障的危害1. 对系统设备的损坏：直流系统的接地故障可能导致系统设备的过流、过压等问题，严重时会导致设备的损坏，影响变电站的正常运行。

2. 对电网稳定性的影响：直流系统接地故障可能导致系统的电压、频率等参数异常，影响电网的稳定性，甚至引发电网的崩溃。

3. 对电网安全的威胁：直流系统接地故障可能导致系统设备的破坏，会对电网的安全产生威胁，甚至引发事故。

四、直流系统接地故障的处理方法1. 及时检测和定位：对于直流系统的接地故障，首先要做到及时检测和定位，可以通过检测系统的接地电压、电流等参数，结合在线监测系统，找出故障的位置。

2. 故障区隔和隔离：一旦发现直流系统接地故障，应立即进行故障区隔和隔离，防止故障扩大，影响电网的正常运行。

3. 快速修复：一旦确定了故障的位置，应立即动手修复，恢复系统的正常运行，避免对电网造成更大的影响。

4. 故障分析与处理：及时对故障进行深入分析，并且制定相应的处理方案，避免类似故障再次发生。

六、直流系统接地故障的环网危害分析与处理1. 对电网稳定性的分析与改进：针对直流系统接地故障可能对电网稳定性造成的影响，应进行深入分析，并采取相应的改进措施，提高电网的稳定性。

直流系统环网故障分析及查找方法讨论

直流系统环网故障分析及查找方法讨论直流接地对电力系统安全运行具有较大的威胁，也是相关人员的工作难点之一。

本文叙述了直流接地产生的原因以及危险之处，对直流接地故障查找的原理进行了分析，特别对查找步骤和查找方案详细说明，为提高查找直流接地故障的水平提供参考。

标签：直流系统；环网故障；查找方法1直流接地的常见原因在变电站中，直流系统是一个具有很多分支的供电系统，其接线方式主要包括辐射型以及分段环网型，较为复杂。

在变电站，直流接地主要原因有以下几点：1）天气因素。

直流接地很大一部分产生的原因是在出现下雨或起雾的时候，由于端子箱较为潮湿，加热器工作不良，容易造成直流接地。

2）人为因素。

作业人员由于工作不负责或失误，将二次回路与设备外壳或其他接地部位相接触造成直流接地；或者维护不到位，有些设备没有按规定增加防雨罩导致锈蚀；或者作业时对电缆的绝缘层造成了损伤，或者误接线等等。

3）环境因素。

由于很多设备运行的环境较为恶劣导致绝缘下降，若工作环境存在振动的情况也有可能造成直流回路出现异常。

2直流接地的危害若发生直流一点接地故障，一般不会严重影响直流系统的运行，但若由一点接地发展为多点接地则有可能导致保护装置、信号系统、控制系统的误动作。

由于正常运行时跳闸线圈两侧为负电，当出现正接地的情况时，可能导致跳闸继电器误动作而跳闸；若发生两点负接地，将跳闸线圈或合闸线圈短路，若出现线路故障则可能出现保护拒动。

3查找直流接地的工作原理1）平衡电桥法。

平衡电桥法原理简单，应用较为广泛。

它能够监测到直流系统正负电源对地绝缘的情况。

当没有接地点时电流较为微弱，不足以使继电器动作，当出现一点接地故障后电桥的平衡遭到破坏，经过继电器动作线圈的电流变强，继电器动作，绝缘检测系统发出接地信号。

2）低频信号注入法。

其工作原理是当检测出存在接地点时，向直流系统的正负两极注入一个低频交流信号，再利用电流互感器逐个检测直流系统各个支路的电流，进而得到直流系统的对地电阻以及等值电容的泄露电流向量和，求出电流的电阻分量，得到绝缘电阻大小，当对地电阻比较小时即可找出直流接地的故障范围。

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理一、引言变电站直流系统是电力系统中重要的一部分，通过直流系统将交流电转换成直流电，用于输送电能。

在直流系统运行过程中，接地故障可能发生，这对电网安全稳定运行带来了一定的危害。

对于直流系统接地故障及环网危害的分析处理十分重要。

二、直流系统接地故障的特点1. 接地故障的概念及类型直流系统接地故障指的是直流系统中的正极或负极发生接地（对地）故障，造成电流通过接地返回到电源端。

根据故障类型不同，可以分为单相接地故障和双相接地故障。

单相接地故障是指系统任意一相与地之间发生接地短路，双相接地故障是指系统中两个相同时与地之间发生接地短路。

接地故障会导致直流系统出现过电压、电流失衡等问题，严重时会引发设备的损坏甚至引起火灾。

由于直流系统的特殊性，接地故障传导电流较大，会对系统运行安全产生较大影响。

三、环网危害分析及处理1. 环网危害的概念环网是指多个电网通过电力互联，形成一个电力系统网络。

直流系统作为电力系统的重要组成部分，其接地故障会对环网产生较大危害。

直流系统接地故障导致的环网危害表现为电压异常、电流波动、设备运行不稳定等现象。

这些现象不仅会影响直流系统的正常运行，还可能引发环网范围内的设备故障，严重时影响整个电力系统的稳定运行。

3. 处理措施为了有效处理直流系统接地故障及环网危害，需要采取以下措施：（1）健全监测系统：应建立健全的直流系统接地故障监测系统，通过实时监测和预警，及时发现接地故障并采取相应措施。

（2）设备防护：对直流系统的设备进行绝缘检测和设备防护措施，保障设备的安全运行，减小接地故障对环网的影响。

（3）应急响应：一旦发生直流系统接地故障，应及时采取应急措施，包括隔离故障点、调整运行参数等，减小环网范围内的危害。

（4）技术改进：不断优化直流系统的设计、运行模式和设备技术，为减小接地故障及环网危害提供技术支持。

四、结语直流系统接地故障及环网危害是电力系统运行中常见的问题，对电网安全稳定运行会产生较大的影响。

直流系统环网故障分析及查找方法讨论

直流系统环网故障分析及查找方法讨论王中杰;苏龙【摘要】直流系统在电厂与变电站中主要供给保护回路、控制回路、事故照明回路和通信设备等重要负载;在重要的变电站和电厂均采用2套独立的直流系统对全站(厂)直流系统设备进行供电.2套独立的直流系统在工作失误或者绝缘故障时发生电气连接导致环网,环网对独立运行的直流系统内设备存在危害性,当发生直流系统环网故障时需及时进行排查.排查环网故障需要一种安全有效的方法,通过分析环网故障,提出合理的查找环网故障方法.【期刊名称】《山西电力》【年(卷),期】2017(000)002【总页数】4页(P27-30)【关键词】直流系统环网;不平衡电流;环流;环网电路分析【作者】王中杰;苏龙【作者单位】国网山西省电力公司,山西太原 030001;国网山西省电力公司,山西太原 030001【正文语种】中文【中图分类】TM732为了保证变电站（电厂）保护回路、控制回路、事故照明回路和通信设备等更为安全可靠地运行，在电厂厂房控制段和大多数110 kV站及以上电压等级变电站大多采用2组充电机2组蓄电池，直流系统设备均衡分配到2段独立的直流系统。

重要回路设备，分别从2段去电源，互为备用，正常情况下只投运1段电源。

2段独立直流系统经母线联络开关还可互为备用。

“5.5.6.1当直流系统发生直流互窜故障时，产品应能发出直流互窜故障告警信息；5.5.6.2产品应能选出直流互窜的故障支路。

”[1]电力行业标准明确要求在线设备具备环网故障告警选线功能，即禁止2套独立的直流系统长期环网运行。

但实际运行时，在技改工程中错误接线或者系统线路绝缘故障等会导致环网，2套独立直流系统环网故障运行给电力系统的安全稳定带来严重危害[2]。

直流系统环网故障的危害主要有：引发直流系统火灾、降低接地故障监测灵敏度、缩短蓄电池寿命、一点接地引起接地保护误动、导致设备拒动、影响空开级差配合、增加接地故障查找难度和易发生接地故障等[2]。

变电站直流电源系统直流环网与交流窜入的原因及危害分析

变电站直流电源系统直流环网与交流窜入的原因及危害分析摘要：我国电力行业的快速发展带动我国整体经济建设发展迅速，使得我国快速进入现代化科学技术发展阶段。

近年来，变电站直流电源系统直流互窜及交流窜入故障引起的继电保护、控制等误动事故越来越多，电力生产、运行及维护部门对直流系统直流互窜与交流窜入故障也更加重视。

关键词：变电站直流电源系统；直流环网与交流窜入；原因及危害分析引言科学技术的快速发展带动我国电力行业发展迅速，使得我国电力行业进入新的发展阶段和发展空间。

对于变电站直流电源系统而言，直流环网与交流窜入问题引发各类问题逐渐增多，电力系统各个部门逐渐认识到问题的严重性。

1直流环网与交流窜入原因分析直流环网。

直流互窜出现的原因一般存在如下几种情况：施工阶段，负荷电源线连接存在问题，跨接两段母线，某个负荷电源线存在超过两根的情况，超过两根的电源线与另一段母线产生连接；倒负荷操作，把某负荷转移至另一端母线，并未将之前负荷开关进行断开操作，致使两段母线共同对此负荷进行供电，最终引起环网；关键保护回路均存在两路电源，安全稳定情况下，仅投一路，若两路均投势必引起环网；部分装置设有两路电源，不过装置内部并未进行隔离；相同电缆内部，分别属于两段母线供电电缆出线破损引起环网。

电流窜入。

交流电源属于接地系统，交流窜入直流系统势必引起直流系统出现接地情况，导致交流窜入直流系统的因素包括实验电源与站用交流电源以及PT，由于运维工作人员接线操作错误、线缆磨损等因素引发，还包括UPS电源与电度表等，对于交流电源与直流电源采取的隔离存在问题导致交流窜入直流系统，引起交流窜入接地故障。

2直流系统环网和交流窜入类型1.正极环网，两套独立直流系统正极之间有电气连接称之为正极环网。

2.负极环网，两套独立直流系统负极之间有电气连接称之为负极环网。

3.正负极同时环网，两套独立直流系统正、负极之间同时有电气连接称之为正负极同时环网。

4.异极性环网，两套独立直流系统Ⅰ段正极与Ⅱ段负极之间有电气连接称之为异极性环网。

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理变电站直流系统接地故障是指变电站直流系统中的正、负极短路于地，导致系统接地电阻异常下降的故障。

接地故障会对变电站电力系统造成严重的危害，其主要表现如下：1. 对设备的损害：接地故障会导致直流系统内的设备电流过大，长时间运行时会使设备温度过高，从而降低设备寿命甚至引起设备烧损、短路等故障。

2. 对系统的稳定性造成影响：接地故障会导致直流系统中的电流通过地线回路短路，从而破坏系统的正常运行，影响系统的稳定性。

特别是当接地故障导致变电站的直流系统无法正常运行时，会导致系统失去电源供应，造成系统的瘫痪。

3. 对环境的危害：直流系统接地故障会导致大量电流通过设备导体和地线回路，在电流通过的过程中会伴随着较大的电压降，从而导致电弧、火花等火灾隐患，不仅对设备造成危害，还可能引发火灾、爆炸等严重事故，对环境造成严重破坏。

为了及时处理变电站直流系统接地故障并减少其对环境造成的危害，可以采取以下措施：1. 及时切除故障点：发生接地故障后，应通过断路器或接触器切除故障点，阻止电流继续通过地线流动，从而减少对设备和环境的损害。

2. 进行绝缘检测：切除故障点后，应对直流系统进行绝缘检测，确保系统其他部位没有发生额外的接地故障，并做好相应的绝缘处理。

3. 修复或更换设备：对于受损的设备，应尽快进行修复或更换，确保设备的正常运行。

4. 安全排除余电：针对接地故障可能造成的高电压，应及时采取措施进行安全排除，防止电弧、火花等引发火灾。

变电站直流系统接地故障是一种严重的故障，不仅会对设备造成损害，还可能引发火灾、爆炸等严重事故。

在发生接地故障时，应立即切除故障点，进行绝缘检测和修复或更换设备，同时安全排除余电，以减少其对环境的危害。

变电站直流系统接地故障及环网危害分析处理

变电站直流系统接地故障及环网危害分析处理引言随着电力系统的不断发展，直流输电系统在现代电力系统中占据着越来越重要的地位。

变电站直流系统作为直流输电系统的重要组成部分，起着重要的作用。

直流系统接地故障及其环网危害问题一直是电力系统运行中的一大难题。

接下来，本文将对变电站直流系统接地故障及其环网危害进行分析，并提出相应的处理措施。

一、变电站直流系统的接地故障分析1.1 接地故障的概念及分类变电站直流系统接地故障是指直流系统中出现电气设备对地绝缘的失效，导致设备对地短路或漏电现象。

接地故障可分为单相接地故障、双相接地故障和三相接地故障。

在实际运行中，变电站直流系统接地故障属于比较常见的故障类型。

1.2 接地故障的成因接地故障的成因主要包括设备绝缘老化、操作失误、外界环境因素等多种因素。

在变电站直流系统中，由于设备长期运行后绝缘老化、尘埃积聚以及操作人员的疏忽等原因会导致接地故障的发生。

1.3 接地故障对系统的影响接地故障对系统造成的影响主要包括直流系统运行中断、设备故障、供电中断、环网暴跳等。

一旦接地故障发生，将直接影响到直流系统的正常运行，甚至对整个电力系统造成不良影响。

1.4 接地故障的诊断方法在变电站直流系统中，诊断接地故障可以采用接地保护器、在线监测设备等技术手段。

通过这些手段可以及时准确地发现并定位接地故障，为后续的处理提供依据。

二、环网危害分析及处理2.1 环网危害的概念环网危害是指当变电站直流系统接地故障发生时，由于设备对地绝缘失效，可能导致直流系统与交流系统之间产生接地故障的故障电流，从而对交流系统产生不良的影响。

2.2 环网危害的形式环网危害的形式主要包括对交流系统的过电压、过流、过度暴跳等影响。

这些影响将严重影响交流系统的安全稳定运行。

2.3 环网危害的预防与处理为了预防和处理环网危害，可以采用增加设备绝缘强度、设置专门的环网处理装置、加强对接地故障的监测等手段。

通过这些措施可以有效的预防和处理环网危害问题。
