污水源热泵空调原理
污水源热泵调原理-PPT精品文档
水 空气 土壤 锅炉 冷却塔
风机盘管
冷 热 源
空 调 机 组
末 端 系 统
散热器
地板采暖
二、污水源热泵
• 根据以上空调各个部分的不同组合，可以有多种空调系统的方案，如
以冷却塔（冷源）+锅炉（热源）+空调主机+风机盘管系统，实现夏
季制冷、冬季制热功能；地下水（冷热源）+热泵机组+风机盘管+地 板采暖实现夏季制冷、冬季制热功能等。污水源热泵即以污水作为空
• 制热原理图
空 调 机 组
污 水 12℃ 60℃
污 水 6℃
50℃ 制 热 过 程
末 端 系ห้องสมุดไป่ตู้统
散 热 器
地 板 采 暖
• 制冷原理图
空调机组
污水25℃ 7℃
污水30℃
12℃
末 端 系 统
风机盘管、新风机组等
制冷过程
污水源热泵不同的系统分类方式又 可分为：
• 按污水热能提取方式可分为：直接利用式
•
采暖季污染物排放量g/m
3
采暖方式 城市热网 污水热泵 电锅炉 电热辐射 燃气壁炉 烟尘 SO NO
2 X
34.77 326 121.7
无 无 无
无 无 无
无 无 无
2.95 43.4
三、小结
• 污水源热泵与传统空调相比具有节能和环保的优
势，我国作为一个能源消耗大国，能源压力和由 此产生的环境问题日益突出，而污水源热泵作为 一项节能技术，不仅能节约能耗更能减少污染， 减轻和缓解我国目前面临的能源和环境压力，将 为全国建设小康社会提供新的清洁可再生能源， 实现能源结构的优质化转变。因此开发利用城市 污水作为热泵冷热源为建筑物供暖空调前景广阔。
污水源热泵简介
上海某城市污水处理厂能源回收项目
总结词
零排放、高效、资源化利用
VS
详细描述
该项目利用城市污水处理厂的出水作为热 泵的冷热源，通过高效热泵技术提取废水 中的热量，再通过板式换热器将热量传递 给周边居民的供暖系统。相较于传统供暖 方式，污水源热泵具有更高的能效比和更 低的排放，实现了废水的资源化利用，为 城市可持续发展提供了新的解决方案。
技术成熟度不足
目前，污水源热泵技术仍处于发展阶段，尚未完全成熟。
设备投资成本高
由于污水源热泵的设备需要具备高效、稳定、耐用的特点，导致 其投资成本较高。
能效比有待提高
目前，污水源热泵的能效比相对较低，需要进一步改进和完善。
污水源热泵的政策支持及市场推广
政策扶持力度加大
政府对环保产业的支持力度不断加大，将为污水源热泵的发展提供更多的政策支 持和资金保障。
水泵
用于将污水引入换热器，并保证污水 在系统中流动畅通。
污水源热泵的运行特点
01
02
03
适应性强
污水源热泵能够适应不同 的污水水质和运行工况， 具有较强的适应性。
运行成本低
由于污水源热泵利用的是 污水中的热能，因此无需 消耗大量的电能或其他能 源，运行成本相对较低。
智能化控制
污水源热泵采用智能化控 制系统，能够实现自动化 运行和远程监控，方便用 户管理和使用。
03
污水源热泵的市场应用
污水源热泵在建筑供暖中的应用
节能环保
污水源热泵能够利用建筑排放的 废热，减少对传统能源的消耗， 降低碳排放，同时减少对环境的
污染。
高效稳定
污水源热泵具有高效、稳定的供热 性能，能够满足建筑供暖的需求， 提高供热质量。
污水源热泵工作原理及效益分析
污水源热泵工作原理及效益分析1.污水源：污水源热泵通过污水中的热能来供热或制冷。
这些污水可以来自家庭、厂区、城市污水处理厂等。
2.污水净化：首先，为了保护热泵设备，需要对污水进行初步的净化处理，例如去除大颗粒物、悬浮物等。
3.污水调温：经过预处理后，污水经过调温操作，使其温度尽可能接近热泵的最佳工作温度，一般为5-25摄氏度。
4.污水热能回收：经过调温后的污水通过换热器与热泵之间进行热能交换。
热泵利用换热器中的热能进行蒸发，从而获得蒸发的制冷剂。
5.制冷剂冷却：蒸发的制冷剂通过压缩机被压缩成高温高压气体，并通过冷凝器与室内或室外空气进行热交换，使其冷却变为液体。
6.供热或制冷：冷凝后的制冷剂经过膨胀阀进行膨胀，再次变成低温低压气体，并通过换热器与室内或室外空气进行热交换，使热能传递给室内或室外，实现供热或制冷效果。
1.节能环保：污水源热泵利用了污水中的热能，有效地节约了传统能源的消耗量，减少了温室气体的排放，具有良好的节能环保效益。
2.回收资源：污水中的热能在传统的处理过程中往往被浪费掉，而污水源热泵能够回收这部分热能，大大提高了能源利用效率，并能够减少对环境的负面影响。
3.降低运行成本：相比传统的供热或制冷方式，污水源热泵的运行成本较低。
由于污水源的温度相对稳定，热泵工作稳定可靠，减少了维护和运行成本。
4.解决能源短缺问题：随着能源消耗的增加和能源供应的减少，污水源热泵作为一种新型的能源利用方式，为减轻能源压力提供了新的途径。
5.适用范围广泛：污水源热泵适用于各种污水排放场所，无论是家庭、工厂还是城市污水处理厂，都可以利用污水中的热能来进行供热或制冷，具有广阔的应用前景。
总之，污水源热泵作为一种能源利用的新途径，具有较高的节能环保效益和经济效益，对解决能源短缺和环境污染问题具有重要意义。
对于地区热源紧缺或有大量污水排放的地区来说，污水源热泵是一种理想的能源供热或制冷解决方案。
污水源热泵工作原理及效益分析
污水源热本调研报告所谓污水源热泵，主要是以城市污水做为提取和储存能量的冷热源，借助热泵机组系统内部制冷剂的物态循环变化，消耗少量的电能，从而达到制冷制暖效果的一种创新技术。
城市污水源热泵空调技术能实现冬季供暖、夏季空调、全年生活热水供应（很廉价的热水供应方案）、夏季部分免费生活热水供应。
城市污水热泵空调是一项高新技术，具有节能、环保及经济效益，符合经济与社会的可持续性发展战略。
城市污水源热泵机组以污水为冷热源，冬季采集来自污水的低品位热能，借助热泵系统，通过消耗部分电能（1份），将所取得的能量（大于4份）供给室内取暖；在夏季把室内的热量取出，释放到水中，以达到夏季空调的目的。
1、污水源热泵的工作原理污水源热泵的主要工作原理是借助污水源热泵压缩机系统，消耗少量电能，在冬季把存于水中的低位热能“提取”出来，为用户供热，夏季则把室内的热量“提取”出来，释放到水中，从而降低室温，达到制冷的效果。
其能量流动是利用热泵机组所消耗能量（电能）吸取的全部热能（即电能+吸收的热能）一起排输至高温热源，而起所消耗能量作用的是使介质压缩至高温高压状态，从而达到吸收低温热源中热能的作用。
污水源热泵系统由通过水源水管路和冷热水管路的水源系统、热泵系统、末端系统等部分相连接组成。
根据原生污水是否直接进热泵机组蒸发器或者冷凝器可以将该系统分为直接利用和间接利用两种方式。
直接利用方式是指将污水中的热量通过热泵回收后输送到采暖空调建筑物；间接利用方式是指污水先通过热交换器进行热交换后，再把污水中的热量通过热泵进行回收输送到采暖空调建筑物。
2、污水源热泵系统的特点：（1）环保效益显著城市污水源热泵是利用了污水作为冷热源，进行能量转换的供暖空调系统。
供热时省去了燃煤、燃气、然油等锅炉房系统，没有燃烧过程，避免了排烟污染；供冷时省去了冷却水塔，避免了冷却塔的噪音及霉菌污染。
不产生任何废渣、废水、废气和烟尘，环境效益显著。
（2）高效节能冬季，污水温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。

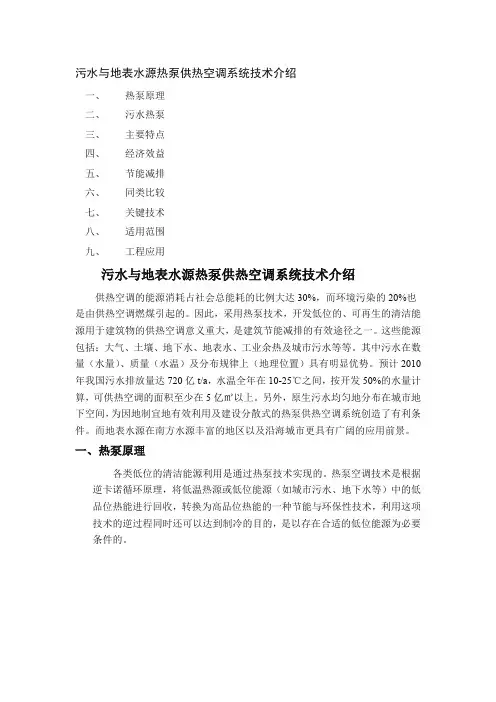

污水与地表水源热泵供热空调系统技术介绍
污水与地表水源热泵供热空调系统技术介绍一、热泵原理二、污水热泵三、主要特点四、经济效益五、节能减排六、同类比较七、关键技术八、适用范围九、工程应用污水与地表水源热泵供热空调系统技术介绍供热空调的能源消耗占社会总能耗的比例大达30%，而环境污染的20%也是由供热空调燃煤引起的。
因此，采用热泵技术，开发低位的、可再生的清洁能源用于建筑物的供热空调意义重大，是建筑节能减排的有效途径之一。
这些能源包括：大气、土壤、地下水、地表水、工业余热及城市污水等等。
其中污水在数量（水量）、质量（水温）及分布规律上（地理位置）具有明显优势。
预计2010年我国污水排放量达720亿t/a，水温全年在10-25℃之间，按开发50%的水量计算，可供热空调的面积至少在5亿㎡以上。
另外，原生污水均匀地分布在城市地下空间，为因地制宜地有效利用及建设分散式的热泵供热空调系统创造了有利条件。
而地表水源在南方水源丰富的地区以及沿海城市更具有广阔的应用前景。
一、热泵原理各类低位的清洁能源利用是通过热泵技术实现的。
热泵空调技术是根据逆卡诺循环原理，将低温热源或低位能源（如城市污水、地下水等）中的低品位热能进行回收，转换为高品位热能的一种节能与环保性技术，利用这项技术的逆过程同时还可以达到制冷的目的，是以存在合适的低位能源为必要条件的。
3-膨胀阀1-压缩机图1 热泵工作原理示意图图1示意了一种水源热泵向建筑物供热的工作原理。
所谓水源热泵，就是指以环境中的水（污水、地表水、地下水等）作为热源。
热泵工质（例如氟利昂）在压缩机1的驱动下，在压缩机1、冷凝器2、膨胀装置3、蒸发器4几个主要部件中循环运动。
工质的热力性质决定了蒸发器中的工质温度可以保持在例如2℃（称为蒸发温度）左右，而冷凝器中则为60℃（称为冷凝温度）左右。
这里的水源虽然在冬季可能仅为11℃，但却可以作为热泵系统的热源，因为当将它引入温度为2℃的蒸发器时，它必然要把自身中的热能（称为内能）交给机组，变为例如6℃排放出去。
水源热泵工作原理及特点
水源热泵工作原理及特点水源热泵是一种利用水源作为热源或冷源的热泵系统，通过循环流动的工质在水源和室内之间传递热量，实现室内空调和供暖的目的。
它是一种高效节能的取暖和制冷设备，具有以下几个特点：1. 工作原理水源热泵系统由蒸发器、压缩机、冷凝器和节流阀等组成。
工作过程如下：- 蒸发器：水源热泵通过水源中的低温热量将工质（一般为制冷剂）蒸发成气体，吸收水源中的热量。
- 压缩机：蒸发后的气体被压缩机压缩，使其温度和压力升高。
- 冷凝器：高温高压的气体通过冷凝器散热，释放热量给室内或者供暖系统。
- 节流阀：经过冷凝器散热后的气体通过节流阀降温，变成低温低压的液体，回到蒸发器继续循环。
2. 特点（1）高效节能：水源热泵利用水源中的低温热量进行加热，能够实现高效能的取暖和制冷。
相比传统的电加热或燃气锅炉，其能效比更高，能够节约能源消耗和运行成本。
（2）环保节能：水源热泵不直接燃烧燃料，减少了燃烧产生的废气和废物排放，对环境友好。
同时，由于其高效能的特点，减少了对自然资源的消耗。
（3）稳定性好：水源热泵可以根据室内的温度需求进行自动调节，保持室内温度的稳定性。
无论是夏季制冷还是冬季供暖，都能够提供稳定的温度和舒适的室内环境。
（4）灵活性强：水源热泵可以根据不同的水源条件进行选择，可以利用地下水、湖泊、河流等水源进行热交换。
同时，水源热泵也可以与其他能源设备结合使用，提高整体的能源利用效率。
（5）可靠性高：水源热泵系统结构简单，运行稳定可靠。
其主要组成部分都采用优质的材料和工艺，具有较长的使用寿命和较低的维护成本。
总结：水源热泵是一种利用水源作为热源或冷源的高效节能设备，通过循环流动的工质在水源和室内之间传递热量，实现室内空调和供暖的目的。
其工作原理简单明了，通过蒸发、压缩、冷凝和节流阀等过程，实现热量的传递和循环。
水源热泵具有高效节能、环保节能、稳定性好、灵活性强和可靠性高等特点，适用于各种建筑和环境条件，是一种理想的取暖和制冷设备。
污水源热泵工作原理
污水源热泵工作原理
污水源热泵利用污水中的热能，通过循环传热的方式将污水中的热能提取出来，再经过压缩和膨胀等过程进行升温，从而达到供热或供冷的目的。
具体工作原理如下：
1. 污水提取：通过污水管网将污水收集到热泵系统中。
2. 过滤预处理：对污水进行预处理，如过滤、沉淀等，以去除悬浮物和杂质，避免对热泵设备的损坏。
3. 热能提取：将预处理后的污水进入换热器，通过与热交换介质（如工质流体或蒸发冷媒）接触，将污水中的热能传递给热泵系统。
4. 压缩和膨胀：热泵系统中的压缩机将流体压缩，使其温度升高，然后通过膨胀阀放松，使其压力降低，温度下降。
5. 热能释放：高温高压的流体经过冷凝器释放热量，热量通过传热介质（如空气或水）传递给室内供暖或供冷设备。
6. 蒸发循环：冷却的流体经过蒸发器重新吸收热源，通过蒸发过程吸热，然后经过压缩和膨胀等过程，重新进行热能提取和释放的循环。
通过上述循环过程，污水源热泵能够利用污水中的废热能源，
通过传热和压缩循环的方式将其转化为可利用的供热或供冷能源，实现能源的回收利用，提高能源利用效率，同时减少对传统能源的消耗，实现节能减排的效果。
污水源热泵系统与集中供热系统对比
污水源热泵系统与集中供热系统对比原生污水源热泵原理：在高位能的拖动下，将热量从低位热源流向高位热源的技术。
它可以把不直接利用的低品位热能（如空气、土壤、水、太阳能、工业废热等）转化为可利用的高位能，从而达到节约部分高位能（煤、石油、天然气、电能等）的目的。
在制冷状态下，污水源热泵原理是通过压缩机对冷媒做工，使其进行汽——液转化的循环。
通过蒸发器内冷媒的蒸发将由风机盘管循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷凝器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至城市原生污水里。
在室内热量不断转移至地下的过程中，通过风机盘管，以13℃一下的冷风的形式为房间供冷。
在制热状态下，污水源热泵原理是通过压缩机对冷媒做功，并通过换向阀将冷媒流动方向换向。
由地下的水路循环吸收地下水或土壤里的热量，通过冷凝器内的冷媒的蒸发，将水路循环中的热量吸收至冷媒中，在冷媒循环的同时再通过蒸发器内冷媒的冷凝，由风机盘管循环将冷媒所携带的热量吸收。
在城市原生污水中的热量不断转移至室内的过程中，以35℃以上热风的形式向内供暖。
污水源热泵原理优势特点：1）利用可再生能源，环保效益好污水源热泵原理利用了城市原生污水中丰富的热量资源作为冷热源，进行能量转换的供暖制冷空调系统。
城市原生污水是一个巨大的能量采集器，巨大的城市废热从市政污水管路中排出，这种储存于城市原生污水中的能源数以清洁的，可再生能源。
2）高效节能，运行费用低污水源热泵原理是采用温度恒定的城市原生污水作为能源，能效比COP在4.5~5.0之间，比空气源热泵高出40%左右，污水源热泵机组运行费用比常规中央空调低30%~40%左右。
3）运行安全稳定，可靠性高无燃烧设备，无爆炸隐患，使用安全。
如使用燃油、燃气锅炉供暖，其燃烧产物对居住环境污染极重，影响人们的生命健康。
污水源热泵机组利用常年温度稳定的城市原生污水，夏季不会向大气中排除废热，加剧城市的“热岛效应”；冬季不受外界气候影响，运行稳定可靠，不存在空气源热泵除霜和供热不足的问题。
污水源热泵制冷工作原理
污水源热泵制冷工作原理
污水源热泵制冷工作原理是通过利用污水中的热能来进行制冷的一种技术。
其工作原理如下：
1. 污水采集：首先，将污水收集到一个集水池中。
这个集水池通常位于需要制冷的建筑物附近，以便方便获取污水。
2. 污水处理：收集到的污水会首先进行初步的处理，例如去除固体杂质和悬浮物等，以保护热交换器和其他设备的正常运行。
3. 分离污水中的热能：接下来，污水中的热能会通过热交换器进行分离。
热交换器内部有一根水管，污水在外部流过，冷凝器循环水流在内部流动。
热交换器通过传递污水中的热能给循环水，使循环水温度升高。
4. 循环水压缩：升温后的循环水通过压缩机进行压缩，使其温度进一步升高。
压缩机提供了流动能量，使循环水的压力和温度都增加。
5. 循环水冷凝：压缩后的循环水通过冷凝器进行冷凝，使其失去热量并转化为高温的冷凝器冷却水。
6. 冷却水回收：冷凝器冷却水会通过循环管道回流到热交换器中，与污水交换热能，再次提供冷却效果。
同时，冷凝器冷却水温度降低，会重新进入循环水压缩过程，保持循环。
7. 制冷作用：冷却效果通过循环水在室内热交换器中与空气交
换来实现。
循环水通过热交换器，将室内的热量吸收，使室内空气温度降低，从而实现制冷效果。
通过循环往复，污水源热泵制冷系统能够不断吸取污水中的热能来提供制冷效果，这种技术既能够有效利用资源，又能够实现环境友好型的制冷方式。
水源热泵工作原理及特点
水源热泵工作原理及特点水源热泵是一种采用地热能源进行采暖和制冷的热泵系统。
其工作原理是利用地下水或地下循环水来作为热源或冷源，运用热泵技术进行加热和制冷。
因此，其是一种高效、节能、环保的暖通空调系统。
水源热泵的特点：1. 独立控制：水源热泵的控制系统可以独立工作，无需依赖外部环境和系统。
这种方式使得水源热泵的控制逻辑更加灵活，可以依据季节、夜间或平峰时段等特殊情况提高或降低运行效率。
2. 全天候稳定的工作：与空气源热泵相比，水源热泵的热交换器不会受到环境温度的干扰，在冬季和夏季都可以保持稳定的工作状态。
这意味着水源热泵的效率更高，且能在全年的各种环境条件下提供稳定的空调服务。
3. 减少能量消耗：水源热泵的主要优势是可以在节省能源方面取得巨大的成果。
水源热泵系统可以减少能量消耗，从而降低使用成本，同时也有助于减少环境污染。
4. 长寿命：水源热泵的室内和室外两个部分相对独立，不会在同一位置发生机械磨损和损坏。
这样可以延长水源热泵的使用寿命，相比其他加热方式更加经济实惠。
水源热泵的工作原理：水源热泵使用地下水或地下循环水来作为热源或冷源。
在夏季，它会将系统内的冷媒制冷，并将冷媒通过水源热泵向外排放。
而在冬季，它将水源热泵内的冷媒加热，并通过室内吹风机送到室内供暖。
水源热泵主要由蒸发器、压缩器、冷凝器和节流阀等四部分组成。
当系统处于制热状态时，制热器中的制热介质会吸收外部热源的热量，然后通过蒸汽的运动来加热制冷介质。
加热后，制冷介质会在冷凝器中放出热量，从而实现加热的作用。
当系统处于制冷状态时，冷凝器中的对象会吸收内部的热量，然后通过制冷剂的运动来冷却内部的热量。
此时，蒸发器中的冷凝介质会通过节流阀扩散，从而使得室内温度下降。
总之，水源热泵是一种独立控制、全天候稳定、减少能量消耗、长寿命的空调系统。
它也是一种高效、节能、环保的供暖方式，是未来发展的趋势。
污水源热泵机组的工作原理
污水源热泵机组的工作原理污水源热泵机组是一种利用污水作为换热介质的热泵系统，它通过提取毗邻地下水域中的热量来为建筑供暖和冷却。
工作原理污水源热泵机组的主要部件包括蒸发器、压缩机、冷凝器和膨胀阀。
首先，污水从地下管网进入蒸发器，通过换热器与机组中的低温制冷剂发生热交换，使污水的温度降低，并将低温制冷剂蒸汽化。
然后蒸汽通过压缩机被压缩，同时温度增加。
之后的高温高压制冷剂通过换热器将其余的热量传递给供热系统，为建筑室内的暖气或热水提供热量。
而蒸发器冷凝器有时是构成一个整体的，它可以将其余的热量排出，在夏季中可以将在室内产生的热排出。
最后，高温高压制冷剂通过膨胀阀控制的孔进入蒸发器，从而形成一个完整的热力循环。
污水源热泵机组的优点污水源热泵机组以其高效节能、绿色环保等优点成为了现代建筑中取暖制冷的主要方式。
1.高效节能污水源热泵机组可将低温能量转移为高温能量，从而达到能源利用的高效和节能。
相较于传统的电能和燃气，它可以为建筑节省30-70%左右的能源费用。
2.不受环境影响污水源热泵机组不受外部气候、季节影响，可以全年常温工作。
它能够在各种恶劣环境下按照所需负荷提供温度。
3.绿色环保污水源热泵机组能够减少对环境的污染，因为其采用的是可再生的能源污水。
它能够促进生态社会的建设和发展。
污水源热泵机组的应用场景污水源热泵机组的应用场景十分广泛，它通常可以应用于以下几个方面。
百科与博物馆污水源热泵机组可以为百科与博物馆的恒温、恒湿和恒净提供性能表现的平台。
它可以根据博物馆、文化建筑等需要不同的环境要求，提供合适的环境温度。
冷库和食品加工企业污水源热泵机组可以在冷库、食品加工企业中为所需的制冷和冷水，提供稳定的温度环境。
它更准确、便利和经济用于对生态环境质量要求较高的场合。
商业和制药厂污水源热泵机组能够通过提高节能效率、维护暖通空调系统、设备夜间关机等方式，提高办公企业的白天运行效率。
此外，它还可以为制药厂的制冷和制热提供稳定的环境温度。
污水源热泵原理
污水源热泵原理污水源热泵是一种利用污水中的热能进行能量转换的环保节能设备。
它通过污水中的热能，实现了对建筑物供暖和制冷的效果，同时减少了对传统能源的依赖，降低了能源消耗和环境污染。
下面我们来详细了解一下污水源热泵的工作原理。
1. 污水采集，首先，污水源热泵需要从污水管道中采集污水。
污水管道中的污水温度相对稳定，且具有一定的热量，适合作为热泵的热源。
2. 污水预处理，采集到的污水需要经过一定的预处理，包括去除污物、杂质和沉淀物等，以保证热泵系统的正常运行和延长设备寿命。
3. 热能提取，经过预处理的污水进入热泵系统，通过换热器将污水中的热能传递给热泵工质。
热泵工质在低温下蒸发吸收热量，然后被压缩升温，释放高温热量用于建筑供暖或者制冷。
4. 热能利用，释放的高温热量通过供暖系统或制冷系统传递到建筑物内部，满足建筑物的供暖或制冷需求。
5. 冷凝回收，热泵工质释放热量后变成液态，再次进入换热器吸收污水中的热量，形成闭合循环，实现了对污水热能的充分利用。
通过上述过程，污水源热泵实现了对污水中热能的提取和利用，达到了节能环保的效果。
同时，污水源热泵还具有运行稳定、维护成本低、使用寿命长等优点，逐渐成为建筑供暖和制冷领域的热门选择。
除此之外，污水源热泵还可以与其他能源设备相结合，形成多能源互补的供暖制冷系统，提高能源利用效率，降低运行成本，为建筑节能减排做出积极贡献。
总的来说，污水源热泵作为一种新型的能源利用设备，具有巨大的应用前景和发展空间。
它不仅可以为建筑节能环保做出贡献，还可以推动能源结构调整和绿色发展，是一种具有广泛推广价值的新型能源设备。
希望随着科技的不断进步和创新，污水源热泵能够得到更广泛的应用，为人类创造更加美好的生活环境。
水源热泵技术介绍及工作原理
水源热泵技术介绍及工作原理水源热泵是一种利用水源进行能源转换的热泵技术。
它以水源为热源（冷源），通过压缩机等设备，将低温的水源热量提升，并利用高温的水源热量进行热水供应和空调制冷。
它可以广泛应用于家庭、商业和工业领域。
水源热泵的工作原理如下：1.冷却循环：首先，水源热泵会将冷源水通过水泵送入蒸发器，蒸发器内的制冷剂会吸收水源的热量，从而将水源冷却。
冷凝器中的制冷剂加热后会通过压缩机的作用下压缩为高温高压气体，排放到冷凝器，通过传热将热量释放给热水储存设备的水源。
2.供暖循环：当需要供暖时，水源热泵会将冷源水通过水泵送入蒸发器，蒸发器内的制热剂会吸收水源的热量，从而将水源加热。
加热后的制热剂通过压缩机的作用下压缩为高温高压气体，并释放给室内的热水储存设备，通过传热将热量释放给室内环境，实现供暖。
3.空调循环：当需要制冷时，水源热泵会将水源通过水泵送入冷凝器，通过传热将热量释放到水源，从而使水源温度降低；反过来，通过水泵将制冷剂送入蒸发器，制冷剂在吸收水源热量的同时，将室内空气的热量也吸收。
经过蒸发器中的蒸发作用，室内空气变得更加凉爽。
制冷剂经过压缩机的作用下压缩、冷凝，然后循环使用。
1.高效节能：水源热泵利用水源的恒定温度，其换热效率比空气源热泵更高，能够大幅度节省能源消耗。
2.环境友好：水源热泵不会产生废气，不会对环境造成污染。
3.热水供应稳定：水源热泵利用恒定的水源温度，无论在冬季供暖还是夏季制冷，都能提供稳定的热水供应。
4.操作稳定可靠：水源热泵在使用过程中稳定性高，不受外界环境温度波动的影响。
然而1.需要水源：水源热泵需要有足够的水源，如河流、湖泊等，而这些水源可能不是所有地区都具备。
2.技术要求高：水源热泵技术对设备和控制系统有较高的要求，需要专业的技术支持和安装。
3.投资成本高：水源热泵技术相比其他热泵技术的投资成本较高，需要较大的初期投资。
综上所述，水源热泵技术是一种利用水源进行能源转换的热泵技术，通过利用水源的热量进行供暖和制冷。
污水源热泵介绍
污水源热泵介绍城市污水中所赋存的热能是一种可回收和利用的清洁能源，弃之为废，用之为宝。
因此，在对城市污水进行处理的同时利用其中的热能，是城市污水资源化利用的有效途径⋯。
污水处理厂的出水量大。
水质稳定。
常年温度在13—25℃。
污水源热泵是以污水作为热源进行制冷、制热循环的一种空调装置。
污水源热泵具有热量输出稳定，COP值高，换热效果好，机组结构紧凑等优点。
1 污水源热泵技术的应用对于城市污水中低位能源的开发利用。
前苏联和北欧等区域供热较发达的国家对此方面的研究比较活跃。
由于能源危机及环境问题的日益突出。
美国、日本、德国等发达国家都纷纷投入大量的财力和人力进行此项研究，并取得了一定的发展。
我国的污水源热泵应用目前还刚刚起步。
北京高碑店污水处理厂、北京北小河污水处理厂、河北秦皇岛污水处理厂和哈尔滨马家沟截流渠污水项目等分别在这方面进行了有益的尝试，且运行效果良好。
但目前应用的供热供冷面积较小，与污水中含有的巨大能量相比不成比例，污水源热能利用是大有潜力的。
污水源热泵空调系统技术系统特点：不受建筑冷热平衡的限制，不打井、不埋管、将污水变废为宝，适用于各种类型的建筑供热、制冷及生活热水。
应用条件：建筑物附近有污水干渠且污水量充足。
环保及经济效益：夏季空调过程中，将废热排放到污水中，而不是像常规空调那样通过冷却塔排放到大气中，可避免“热岛效应”、避免霉菌污染、避免噪声污染。
冬季替代传统锅炉供热，减少燃煤、减少CO2等有毒、有害物质的排放，每利用1t污水，相当于减少燃煤2㎏，减少CO2排放3kg。
我国每年污水排放量约750亿m3，可供13.2亿㎡以上的建筑采暖、空调，如果将污水全面利用起来，每年可节约燃煤1.5亿吨，减少CO2排放4.5亿吨。
污水的温度冬暖夏凉，经过我公司的实际检测，冬季哈尔滨污水最低温度12℃，夏季重庆污水最高温度24℃，所以污水是最好的冷、热源。
与常规市政锅炉供热和冷水机组比较，运行费用降低30%以上，同时，热泵可以一机多用（供冷、供热、生活热水），使系统初投资降低30%以上。
污水源热泵系统介绍
一机三用 套装置
初投资低
供暖、供冷、供生活热水，一套系统可以代替原来的锅炉+空调两
较地下水源、土壤源以及其他常规系统，初投资要低
污水源热泵系统关键问题
1、阻塞问题严重，难以解决。
原水堵塞时间几分钟 （10%/min） 二级水几天（10%/d） 地表水也存在严重的堵 塞问题（10%/d）
原生污水
第三套：单宽流道式换热技术
• 换热流道为单宽流道，不需设置防堵措施 • 纯逆流、大流速换热，换热效率高
• 不易积垢，清洗维护周期长，容易维护
• 已在工程中应用
在宽流道污水换热器中，两种换热介质（中介水与污水）借助水泵的驱动， 始终以反向相对流动，而且一种换热介质温度是延流动方向升高，另一种换热 介质温度延流动的方向降低。两种换热介质在换热器中流动的方向和温度变化 趋势始终都是反向相对的，同时层与层换向处增加了对换热介质的扰动，两种 换热介质始终处于高效换热的紊流状态，温度场的分布也是最均匀的，换热效
二级污水
2、换热面的软垢厚度可达1mm以上，衰减幅度可达5%/d
二级水、原生污水污垢
2 1600
5 1200
10 1000
15 800
20 600
25 550
30 500
污水换热器换热能力衰减幅度
2250 2000 1750
h /(W/m 2℃)
1500 1250 1000 750 500 250 0 0 5 10 15 20 25 30
（2）污水源流量特性——量大且稳定
我国主要城市日污水排放量极其可满足供暖面积
项 目 北京 350 1400 天津 200 800 上海 540 2160 南京 110 440 无锡 80 320 武汉 205 821 杭州 140 560
污水源热泵工作原理及效益分析
污水源热本调研报告所谓污水源热泵, 主要是以城市污水做为提取和储存能量的冷热源, 借助热泵机组系统内部制冷剂的物态循环变化, 消耗少量的电能, 从而达到制冷制暖效果的一种创新技术。
城市污水源热泵空调技术能实现冬季供暖、夏季空调、全年生活热水供应（很廉价的热水供应方案）、夏季部分免费生活热水供应。
城市污水热泵空调是一项高新技术, 具有节能、环保及经济效益, 符合经济与社会的可持续性发展战略。
城市污水源热泵机组以污水为冷热源, 冬季采集来自污水的低品位热能, 借助热泵系统, 通过消耗部分电能（1份）, 将所取得的能量（大于4份）供给室内取暖；在夏季把室内的热量取出, 释放到水中, 以达到夏季空调的目的。
1.污水源热泵的工作原理污水源热泵的主要工作原理是借助污水源热泵压缩机系统, 消耗少量电能, 在冬季把存于水中的低位热能“提取”出来, 为用户供热, 夏季则把室内的热量“提取”出来, 释放到水中, 从而降低室温, 达到制冷的效果。
其能量流动是利用热泵机组所消耗能量（电能）吸取的全部热能（即电能+吸收的热能）一起排输至高温热源, 而起所消耗能量作用的是使介质压缩至高温高压状态, 从而达到吸收低温热源中热能的作用。
污水源热泵系统由通过水源水管路和冷热水管路的水源系统、热泵系统、末端系统等部分相连接组成。
根据原生污水是否直接进热泵机组蒸发器或者冷凝器可以将该系统分为直接利用和间接利用两种方式。
直接利用方式是指将污水中的热量通过热泵回收后输送到采暖空调建筑物；间接利用方式是指污水先通过热交换器进行热交换后, 再把污水中的热量通过热泵进行回收输送到采暖空调建筑物。
2.污水源热泵系统的特点:（1）环保效益显著城市污水源热泵是利用了污水作为冷热源, 进行能量转换的供暖空调系统。
供热时省去了燃煤、燃气、然油等锅炉房系统, 没有燃烧过程, 避免了排烟污染；供冷时省去了冷却水塔, 避免了冷却塔的噪音及霉菌污染。
不产生任何废渣、废水、废气和烟尘, 环境效益显著。
水源热泵工作原理
水源热泵工作原理水源热泵是一种利用水体作为热源或者冷源的热泵系统，通过循环工作流体来实现空调和供暖的目的。
其工作原理基于热力学原理和换热原理，下面将详细介绍水源热泵的工作原理。
1. 热泵循环系统水源热泵循环系统由压缩机、蒸发器、冷凝器、膨胀阀等主要组件组成。
工作过程中，制冷剂在不同的组件中流动，完成热量的转移。
2. 蒸发器蒸发器是水源热泵的热源侧，通过水体与制冷剂之间的热交换来提供热量。
当水源热泵处于供暖模式时，水体中的热量被吸收到制冷剂中，使得水体的温度下降。
3. 压缩机压缩机是水源热泵的核心部件，其作用是将低温低压的制冷剂压缩成高温高压的制冷剂。
压缩机的工作需要消耗一定的电能，但通过压缩提高制冷剂的温度和压力，以便后续的热交换过程。
4. 冷凝器冷凝器是水源热泵的热源侧，通过制冷剂与室内空气或者供暖系统之间的热交换来释放热量。
当水源热泵处于供暖模式时，制冷剂中的热量被释放到室内空气或者供暖系统中，使得室内空气温度升高。
5. 膨胀阀膨胀阀是水源热泵的节流装置，其作用是调节制冷剂的流量和压力。
通过膨胀阀的作用，制冷剂的压力和温度得到降低，为下一轮的蒸发器提供条件。
6. 工作模式水源热泵可以根据需要切换工作模式，包括供暖模式和制冷模式。
在供暖模式下，水源热泵从水体中吸收热量，释放到室内空气或者供暖系统中；在制冷模式下，水源热泵从室内空气或者供暖系统中吸收热量，释放到水体中。
7. 系统优势水源热泵具有多种优势，包括高效节能、环保无污染、稳定可靠等。
其高效节能的原因在于利用了水体的稳定温度，减少了能量损失。
同时，水源热泵的运行不会产生废气和噪音，对环境友好。
总结：水源热泵利用水体作为热源或者冷源，通过循环工作流体来实现空调和供暖的目的。
其工作原理基于热力学原理和换热原理，通过蒸发器、压缩机、冷凝器和膨胀阀等组件的协作，实现热量的转移和调节。
水源热泵具有高效节能、环保无污染、稳定可靠等优势，是一种理想的空调和供暖系统。
我厂污水源热泵能效分析
我厂污水源热泵能效分析一、研究背景污水源热泵系统是一种可以利用中水既可供热又可制冷的高效节能空调系统。
水源热泵通过输入少量的高品位能源（如电能），实现低温位热能向高温位热能的转移。
水源热泵机组工作原理就是在夏季将建筑物中的热量转移到水源中，由于水源温度低，所以可以高效地带走热量，而冬季，则从水源中提取能量，由热泵原理通过空气或水作为制冷剂提升温度后送到建筑物中。
通常水源热泵的电能与热能比为1:4。
我厂的污水源热泵采用的是开式系统，开式系统是指污水经过换热器直接排放的系统。
我厂原冬季供暖采用2t燃油锅炉供暖方式，末端采用钢制暖气片，出水温度85℃，室内温度16℃，车间温度0-5℃。
现改为水源热泵机组进行供暖及制冷，位于体育馆北侧，设计供暖面积为9000 m2，设计制冷面积为3000m2。
供暖时水源热泵机组运行的设定温度为45℃，室温为18℃，车间温度5-10℃。
二、污水源热泵的原理污水源热泵的水源取水点为1#线出水口，此处安装有2台15kw的上海凯泉生产的潜水泵，流量50 m3/h，扬程34 m，这两台泵是生产运行稳定时的取水泵。
同时在1# 线4#澄清池安装有两台15kw的潜水泵，流量50m3/h，扬程34 m，这两台潜水泵是作为备用取水泵使用，当停产或减产时可以抽取池中水源。
经取水泵提取的水通过管道输送到水源热泵房内与板式换热器进行能量交换，交换后的水直接排放到下水道内。
板式换热器通过提取潜水泵提供的污水中的能量与冷冻水循环泵提供的自来水进行能量交换，冷冻水循环泵将板式换热器提取能量后的水源供给水源热泵机组，污水将板式换热器中的能量带走排放。
板式换热器为阿拉法拉生产，换热器换热量为470kw、换热面积为74.2 m 2，流道宽12mm，板片厚度为0.5mm，流量为87 m 3/h，共两台，每台换热器可供机组单台运行时所需的制冷/制热量。
冷冻水循环水泵采用上海凯泉生产的管道泵，电机功率为7.5kw，流量93 m3/h，扬程17.4m，共3台。
原生污水源热泵原理与优势
原生污水源热泵原理与优势原生污水源热泵原理与优势原生污水源热泵原理：在高位能的拖动下，将热量从低位热源流向高位热源的技术。
它可以把不直接利用的低品位热能（如空气、土壤、水、太阳能、工业废热等）转化为可利用的高位能，从而达到节约部分高位能（煤、石油、天然气、电能等）的目的。
在制冷状态下，污水源热泵原理是通过压缩机对冷媒做工，使其进行汽——液转化的循环。
通过蒸发器内冷媒的蒸发将由风机盘管循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷凝器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至城市原生污水里。
在室内热量不断转移至地下的过程中，通过风机盘管，以13℃一下的冷风的形式为房间供冷。
在制热状态下，污水源热泵原理是通过压缩机对冷媒做功，并通过换向阀将冷媒流动方向换向。
由地下的水路循环吸收地下水或土壤里的热量，通过冷凝器内的冷媒的蒸发，将水路循环中的热量吸收至冷媒中，在冷媒循环的同时再通过蒸发器内冷媒的冷凝，由风机盘管循环将冷媒所携带的热量吸收。
在城市原生污水中的热量不断转移至室内的过程中，以35℃以上热风的形式向内供暖。
污水源热泵原理优势特点：1）利用可再生能源，环保效益好污水源热泵原理利用了城市原生污水中丰富的热量资源作为冷热源，进行能量转换的供暖制冷空调系统。
城市原生污水是一个巨大的能量采集器，巨大的城市废热从市政污水管路中排出，这种储存于城市原生污水中的能源数以清洁的，可再生能源。
2）高效节能，运行费用低污水源热泵原理是采用温度恒定的城市原生污水作为能源，能效比COP在4.5~5.0之间，比空气源热泵高出40%左右，污水源热泵机组运行费用比常规中央空调低30%~40%左右。
3）运行安全稳定，可靠性高无燃烧设备，无爆炸隐患，使用安全。
如使用燃油、燃气锅炉供暖，其燃烧产物对居住环境污染极重，影响人们的生命健康。
污水源热泵机组利用常年温度稳定的城市原生污水，夏季不会向大气中排除废热，加剧城市的“热岛效应”；冬季不受外界气候影响，运行稳定可靠，不存在空气源热泵除霜和供热不足的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等矿产资源有60%分布在华北，水力资源有70％分布在西南， 而经济发达、工业和人口比较集中(约占全国人口总数的37％) 的南方八省市的能源却比较缺乏，煤炭量仅占全国2％，水力资 源仅为10%。而城市污水热能分布于各大中城市市区内，与人 口及城市工业化程度成正比，将城市污水作为一种新能源，在 适当优化能源结构的同时，缓解了能源缺乏及分布的不均匀性 问题。
• 与间接换热式污水源热泵空调系统相比，直接系统具有更为
简单的系统形式和更高的制热效率。在间接系统中，热量的 传递路线是：污水、中介水、制冷剂。从热力学的角度分析， 中介媒质的存在增加了传热热阻，导致能量在转移过程中其 品质有大幅度的下降，因此整个热泵系统的制热效率也随之 下降。同时，中介媒质的存在也使污水的可利用温差区间减 小，单位质量污水的供热量也就减小了。没有中介水系统的 直接污水源热泵系统由于系统形式得到简化，初投资也随之 减小，而且调试、调节操作简单，运行管理方便。直接换热 式污水源热泵空调系统一般为工质切换式系统，而问接式污 水源热泵空调系统一般属于水切换式系统。直接系统具有简 单的结构和更高的效率，是未来的主流系统形式。目前国内 外以二级污水作为冷热源的热泵空调系统通常都采用直接换 热式系统。而对于水质较差的城市原生污水大都采用间接利 用式，以减少对热泵空调机组的腐蚀。
采暖季污染物排放量g/m3
• 采暖方式 城市热网 污水热泵 电锅炉 电热辐射 燃气壁炉
烟尘
34.77 无
无无
2.95
SO 2
326
无
无无
NO X
121.7 无
无无
43.4
三、小结
• 污水源热泵与传统空调相比具有节能和环保的优
势，我国作为一个能源消耗大国，能源压力和由 此产生的环境问题日益突出，而污水源热泵作为 一项节能技术，不仅能节约能耗更能减少污染， 减轻和缓解我国目前面临的能源和环境压力，将 为全国建设小康社会提供新的清洁可再生能源， 实现能源结构的优质化转变。因此开发利用城市 污水作为热泵冷热源为建筑物供暖空调前景广阔。
• (2)城市污水水温相对较高且其随季节变化幅度较小，通
常在10℃以内，具有冬暖夏凉的特点，温度全年在10— 25℃之间，适合暖通空调冬夏两季制热及制冷双工况运行， 供暖时水温较地下水温高3—5℃，制冷时较空气温度低 10—15℃。
• (3)作为城市废热之一，城市污水占城市区
域废热百分比很高，日本东京占近40%， 我国各城市所占比例在10一16％之间，是 城市废热回收潜力最大的部分。
• 依上述可知，城市污水是理想的暖通空调
冷热源，因此对以城市污水为冷热源的热
泵空调系统进行深入的研究并加以推广应 用具有很重要的意义。
2.2污水源热泵技术的国内外发展现状
• 20 世纪80年代以来， 美国、 日本等国家相继建
立了一批大型城市污水源热泵系统。从开始时单 机容量 仅几兆 瓦已发展 至今 单机容量达30MW， 单个项目总装机容量达160MW。以瑞典为例，到 1987年已有约100座热泵站投入运行，总供热能 力达到1200 MW，已成为世界上应用大型污水源 热泵的代表国家之一。大型城市污水源热泵系统 在国外已有十几年的运行历程，已形成一套较完 备的技术和经验。
2.1污水源热泵的特点
• 城市污水是理想的空调冷热源，开发利用低位清
洁可再生能源是暖通空调能源消耗的新模式。可 再生性清洁能源包括太阳能、风能、水能、生物 质能、地热能和工业余热、城市废热等等，我们 利用其中的部分低位能源作为热泵冷热源为建筑 物供热时，按电驱动热泵制热性能系数4.0计算， 其系统的一次能源利用率大于1.3，而利用其他矿 物燃料供暖时一次能源利用率则在0.7卸0.9之间， 因此低温热源+热泵供暖空调是缓解能源紧张、 保护环境的有效途径之一。
• 制热原理图
污水12℃
空调机组
60℃
污水6℃
50℃ 制热过程
末
散热器
端
系
统
地板采暖
• 制冷原理图
污水25℃ 污水30℃
空调机组
7℃
末
端
系
12℃
统
制冷过程
风机盘管、新风机组等
污水源热泵不同的系统分类方式又 可分为：
• 按污水热能提取方式可分为：直接利用式
和间接利用式。
• 从模式转换方式又可以分为：通过四通换
泵时该项目单位面积供暖运行成本为：(单位面积
热指标×负荷系数×天数×24÷效率)×单位能源
价格
=(65÷1000×0.66×120×24÷4)×0.56=17.0元
/平方，与其它供暖方式运行费用对比如下：
几种供热方式运行费用对比
电力驱动方式
项目
热泵
电热锅炉
空气源热泵 污水源热泵
热指标KW/㎡
65
65
污水源热泵介绍
中央空调概述：
• 空调系统由冷热源、空调机、末端设备以及连接各部分之间的介质输
送系统组成。 空调冷热源包括：空气、冷却塔、锅炉（其中包括电 锅炉、燃煤锅炉、燃油锅炉、燃气锅炉）、水（包括地表水、地下水、 生活废水）、土壤等。空调机组种类包括：活塞式、离心式、螺杆式、 溴化锂吸收式等。末端形式主要有风机盘管、散热器、地板辐射等。 输送系统主要指输送冷热介载体介质的管道，送风系统的风管、风道， 水系统的水管，制冷剂系统的铜管等。如下图所示：
• 首先，污水源热泵技术主要来源为城市污水，污
水具备水处理量大，水源稳定，冬暖夏凉等特点。 调查表明，城市污水中具有较大的热量，冬天污 水温度在10℃至16℃，高出日常气温。夏天，污 水水温为22℃至25℃，又比日常气温低。热泵机 组依靠内部制冷剂的物态循环变化，冬季从污水 中吸收热量经热泵机组升温后对建筑供热，夏季 通过热泵机组把建筑物中的热量传递给污水从而 实现供冷的新技术。
• 我国目前也已实施多个项目的城市污水源
热泵，如北京高碑店污水处理厂、北小河 污水处理厂、卢沟桥污水处理厂、秦皇岛 海港区污水处理厂利用污水二级出水实施 了几个项目，哈尔滨马家沟、哈尔滨望江 宾馆、哈尔滨太古商城、大庆恒茂商城等 利用原生污水实施了几个项目，均取得了 较好的效果。
2.3污水源热泵的原理
2.4成本分析
• 2.4.1初投资费用低 • 城市污水源热泵具有初投资低，运行费低的巨大
经济优势。运行效果良好，经济效益显著。污水 热泵系统的机房面积比其他系统的占地面积要小。 系统根据室外温度及室内温度要求自动调节，可 做到无人看管，同时也可做到联网监控。污水源 热泵系统原理简单，设备的可靠性强，维护量小， 平时无设备的维护问题。
• (4)城市污水是载热水体，热容量大，相对
空气源、土壤源而言，换热设备具有很高 的传热效率，热泵空调系统运行效率高， 空气源、土壤源热泵制热系数在3.5以下， 而污水源热泵可高达4.5甚至以上。
• (5)城市污水量大面广，在市区内既可分散性小规模应用，也可
建设大型热泵站，系统机组装机容量可在100kW-2000kW之间， 甚至更大。开发利用城市污水作为热泵冷热源为建筑物供暖空 调不仅具有节能环保效益，而且符合生态建筑的发展趋势。
效率较高，费用较低，与传统的空调制热
采暖相比具有明显的优势。
2.5环保效益显著
• 原生污水源热泵是利用了城市废热作为冷热源，进行
能量转换的供暖空调系统，污水经过换热设备后留下 冷量或热量返回污水干渠，污水与其他设备或系统不 接触，污水密闭循环，不污染环境与其他设备或水系 统。供热时省去了燃煤、燃气、然油等锅炉房系统， 没有燃烧过程，避免了排烟污染；供冷时省去了冷却 水塔，避免了冷却塔的噪音及霉菌污染。不产生任何 废渣、废水、废气和烟尘，环境效益显著。以上例对 比如下：
向阀的换向来实现制热工况和制冷工况的 转换(工质切换式)和通过阀门改变水流方 向来实现工况转换(水切换式)。
• 直接换热式热泵空调系统为热泵空调机组换热器中的制冷剂
直接同污水进行热交换，提取污水中的热量或冷量；间接换 热式热泵空调系统污水先通过热交换器与某一中间媒介进行 热交换．再通过中间媒介同制冷剂换热。需要明确指出，直 接污水源热泵空调系统中，污水与制冷剂之间不存在混合， 它们之间的传热方式依然是间接传热。
2.4.2运行成本低
•
现以某工程实例来分析城市污水热泵的技术
经济效益情况。某工程可能获得的能源形式包括：
（1）电热辐射供暖；（2）电热锅炉方式；（3）
污水源热泵系统方式；（4）空气源热泵系统方式；
（5）燃气壁挂采暖炉。
• 该项目总建筑面积150000平方米，污水源热
泵机组制热时cop值取4 。供暖季为从11月15日到 次年的3月15日(共计120天) 。使用城市污水源热
城市污水是工业废水与生活污水的总和，是城市余热型可再 生性清洁能源，包括城市原生污水与二级出水，是一种理想 的低位冷热源。作为热泵空调冷热源具有如下特点：
• (1)城市污水水量为城市供水量的85％以上，数量巨大，
据《2005年国民经济和社会发展统计公报》显示：我国 2005年全年城市污水排放量达359.52亿立方米，城市污水 处理率达48.4％。
谢谢
水
空气源
冷却塔
风机盘管
空
末
调
端
散热器
机
系
组
统
地板采暖
二、污水源热泵
• 根据以上空调各个部分的不同组合，可以有多种空调系统的方案，如
以冷却塔（冷源）+锅炉（热源）+空调主机+风机盘管系统，实现夏 季制冷、冬季制热功能；地下水（冷热源）+热泵机组+风机盘管+地 板采暖实现夏季制冷、冬季制热功能等。污水源热泵即以污水作为空 调系统的冷热源，实现制冷、制热的目的。
热效率W/W
