医用PLGA_聚乳酸_羟基乙酸_脱细胞软骨支架的研制与性能分析_.

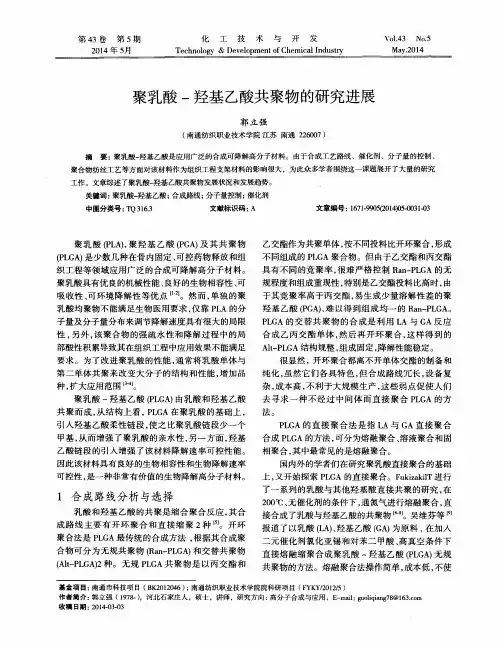

聚乳酸-羟基乙酸共聚物的研究进展
基金 项 目 ：南通 市科 技项 目 （ＢＫ２０１２０４６）；南通 纺织 职业 技术 学 院院科 研项 目 （ＦＹＫＹ／２０１２／５） 作者 简介 ：郭立 强 （１９７８一），河 北石 家庄 人 ，硕士 ，讲 师 ，研究 方 向 ：高 分子合 成 与应 用 ，Ｅ－ｍ ａｉｌ：ｇｕｏｌｉｑｉａｎｇ７８＠１６３．ｔｏｍ 收稿 日期 ：２０１４．０３．０３
吸 收性 、可环境降解 性等优点 ［１ １。然而 ，单独的聚 于其竞聚率高于丙交酯 ，易生成少量溶解性差的聚
乳酸均聚物不能满足生物医用要求 ，仅靠 ＰＬＡ的分 羟 基 乙 酸 （ＰＧＡ），难 以得 到 组 成 均 一 的 Ｒａｎ—ＰＬＧＡ。
子量及分子量分布来调节降解速度具有很大的局限 ＰＬＧＡ的交替共 聚物的合成是利性和降解过程 中的局 合成乙丙交酯单体 ，然后再 开环聚合 ，这样得 到的
部 酸性 积 累导致 其在组 织 工程 中应 用效果 不 能满 足 Ａｌｔ—ＰＬＧＡ结构规整 ，组成 固定 ，降解性能稳定 。
要 求 。 为 了改进 聚乳 酸 的性 能 ，通 常 将乳 酸 单 体 与
聚 乳 酸 一羟基 乙酸 （ＰＬＧＡ）由乳 酸 和 羟 基 乙 酸 去寻求一种 不经过 中间体而直接 聚合 ＰＬＧＡ的方
共 聚 而 成 ，从 结 构上 看 ，ＰＬＧＡ在 聚 乳 酸 的基 础 上 ， 法 。
引 入 羟基 乙酸 柔性 链 段 ，使 之 比聚 乳 酸链 段 少一 个
ＰＬＧＡ的直接 聚合法是 指 ＬＡ与 ＧＡ直接聚合
很显然 ，开环聚合都离不开单体交酯的制备和
第 二 单体 共 聚 来改 变 大 分子 的结 构 和性 能 ，增 加 品 纯化 ，虽然 它 们 各具 特 色 ，但 合 成路 线 冗 长 ，设 备 复
新型材料PLLA-脱细胞软骨粒支架的制备及性状研究
阳性率较高。 此结果提示， 变应性鼻炎是否发展为哮喘， 与变
应原的种类及反应强度没有明显的联系。
调查 中，３９ １． 的变应性鼻炎患者合并有哮喘， 其中女 性较男性的并发率高， 这与 Ｂ ｕｑ ｅ 等 报道相符； ０ ｓｕｔ 除合并
哮喘外，９６ 的患者曾有其他过敏史 （ １． 如荨麻疹、 食物过 敏、 药物过敏等）２．％的患者家族中有患过敏性疾病（ ；６８ 过
骨 粒 支 架 ， 对 其性 状 进 行 研 究 ， 而为 软 骨 组 织 工程 提供 一 种 新 的 支 架 材 料 。方 法 ： 用 热 相 致 分 法 （ Ｐ 并 从 利 ＴＩ Ｓ法 ） 备 制
Ｐ Ａ 与脱 细 胞 软 骨 粒 在 不 同 混 合 比例 、 同 温 度 下 的 聚合 物 支 架 ， 对 各 种 支 架 的 孔 径 大 小 、 隙 率 、 结 合 力 、 Ｉ Ｉ 不 并 孔 水 生 物 力 学 性 状 、 解 率 等 进 行 探 讨 。结 果 ： Ｉ 脱 细 胞 软 骨 粒 支 架 具 有 与 天 然 软 骨 基 质 相 近 的 成 分 与 结 构 ， 各 种 性 降 Ｐ Ａ一 Ｉ 其 状 基 本 符 合 软 骨 支 架 的要 求 。结 论 ： Ｉ 一 细 胞 软 骨 粒 支 架 可 作 为 软骨 组 织 工 程 良好 的细 胞 外 基 质 材 料 。 Ｐ Ａ 脱 Ｉ
敏性鼻炎、 支气管哮喘、 过敏性皮炎等） 且变应性鼻炎组 者，
的家族遗传率较合并哮喘组高 。 由于本研究 对象 中合 并哮喘
组的人数较少， 所以此结果的某些统计可能不具代表性。本 研究中， 绝大部分患者来 自 城市， 居住及个人卫生条件较好， 合乎环境卫生假说。 也证实了个体的遗传易患性与环境因素 之间的相互复杂作用是导致变应性鼻炎发病的主要原因。 前文已提及， 变应性鼻炎患者并发支管哮喘的危险性是 未患变应性鼻炎人群的 ８ 且二者同伴发时， 倍， 变应性鼻炎
医用高分子材料的研究和应用
医用高分子材料的研究和应用随着医学技术的不断发展，医用材料和器械的发展也越来越迅速。
其中，医用高分子材料是近年来备受关注的一个领域。
医用高分子材料具有多种优异的性能，如生物相容性好、可降解性强、可改变形态等。
它们被广泛应用于医疗设备、医用耗材、医用敷料等领域，并且在制造假体、修复组织等方面都有很大的应用前景。
1. 常见的医用高分子材料常见的医用高分子材料有许多种，比如：聚乳酸（PLA）、聚乳酸-羟基乙酸（PLGA）、聚己内酯（PCL）、聚乙二醇（PEG）、聚苯乙烯（PS）等。
这些材料的特点各不相同，适用于不同的领域和应用场景。
聚乳酸（PLA）：PLA是一种生物降解的高分子材料，具有优异的可降解性和生物相容性，适用于制造可降解的医疗器械或打印组织的模型。
聚乳酸-羟基乙酸（PLGA）：PLGA是一种可注射性、可分解性的聚合物材料，广泛应用于药物缓释、制备微球、纳米颗粒等领域。
聚己内酯（PCL）：PCL是一种具有优异生物相容性、生物可降解性的高分子材料，尤其适用于制造组织支架、修复软骨等方面。
聚乙二醇（PEG）：PEG是一种较为特殊的高分子材料，其分子结构具有特殊的亲水性，因此其被广泛应用于制造各种医用耗材、药物缓释等方面。
聚苯乙烯（PS）：PS是一种常用的医用高分子材料，常常被用于制造医用耳塞、医用口罩等消耗品。
2. 医用高分子材料的应用（1）医用器械领域：医用高分子材料被广泛应用于制造医学器械，如输液管路、导管、压力传感器、心脏起搏器、人工心脏瓣膜等。
这些器械一般需要具备生物相容性和可靠的性能，医用高分子材料的应用可以满足这些要求。
（2）医用敷料领域：医用高分子材料还被运用于制造医疗用敷料，如止血、吸收、覆盖敷料等。
这类敷料对于血液凝血、伤口治疗、组织修复等方面起到了至关重要的作用。
（3）组织修复和再生领域：医用高分子材料的可降解性、多孔性及微纳工程等独特的性质，使得它们在组织修复和再生方面具有广阔的应用前景。
多孔聚乳酸作为组织工程支架材料研究报告与进展
浙江大学材料科学与工程系结课论文多孔聚乳酸作为组织工程支架材料的研究与进展学号： 21126032姓名：万军2019年1月12日多孔聚乳酸作为组织工程支架材料的研究与进展1.引言单个的乳酸分子中有一个羟基（-OH）和一个羧基（-COOH），当多个乳酸分子在一起时，一个乳酸分子的-OH与另一个乳酸分子的-COOH脱水缩合，其-COOH再与别的分子的-OH脱水缩合，就这样形成了聚合物，称为聚乳酸（PLA），也称为聚丙交酯。
聚乳酸是以乳酸为主要原料聚合得到的聚合物，原料来源充分而且可以再生。
聚乳酸的生产过程无污染，而且产品可以生物降解，实现在自然界中的循环，因此是理想的绿色高分子材料。
聚乳酸具有优异的生物相容性和生物可降解性，以及良好的抗拉强度及延展度。
聚乳酸薄膜具有良好的透气性、透氧性及透二氧化碳性，它也具有隔离气味的特性。
一般的生物可降解塑料的表面易附着病毒及霉菌，故有安全及卫生的隐患，而聚乳酸是唯一具有优良抑菌及抗霉特性的生物可降解塑料。
在20世纪80年代中期，美国的Robert Langer和Joseph Vacanti提出一个新的概念，即在一种可生物降解的支架材料上种植人体活细胞，使之在生长因子的作用下，再生成为组织。
1987年，美国科学基金会（National Science Foundation，NSF）在加利福尼亚Lake Tohoe举行的专家讨论会上提如“组织工程”一词。
1988年，NSF的一个专门工作小组对组织工程的内涵做出以下界定：“应用工程科学和生命科学的原理和方法，认识哺乳动物正常和病理组织与器官的结构+功能关系，并开发具有生物活性的人工替代物，以恢复、维持或改善组织、器官的功能”。
组织工程学是生命科学和工程学交叉融合形成的新学科，是生命科学发展史上的又一里程碑，组织工程学的诞生标志着医学将走出组织移植和器官移植的范畴，步入制造组织和器官的崭新时代[1]。
组织工程核心就是将体外培养扩增的正常组织细胞，吸附于生物相容性良好并可被机体吸收的多孔三维生物材料上形成活性复合体，植入机体组织、器官的病损部分，细胞在生物材料逐渐被机体降解吸收的过程中形成新的在形态和功能方面与相应器官、组织相一致的组织，而达到修复创伤和重建功能的目的。
利用PLA、PGA、PLGA三种支架再生兔关节软骨
·论著·利用P L A、P G A、P L G A三种支架再生兔关节软骨陈哲峰范卫民刘峰【摘要】目的观察兔关节软骨细胞在聚乳酸(P L A),聚羟基乙酸(P G A),以及两者的共聚物P L-G A三种三维支架上的贴附和生长情况,利用组织工程技术培养工程化关节软骨。
方法多聚赖氨酸包埋P L A,P G A,P L G A三维细胞支架。
分离培养兔关节软骨细胞,体外扩增后种植到三种支架中。
在体外培养软骨细胞一支架复合物,4周终止培养,进行H E、M a s s o n组织学染色、Ⅱ型胶原免疫组织化学染色。
结果(1)体外培养发现,软骨细胞在P L G A支架材料内贴附生长良好,长期培养仍保持软骨细胞特性,其贴附生长能力,分泌Ⅱ型胶原能力较P G A,P L A支架组强。
(2)支架经过多聚赖氨酸包埋后,软骨细胞的贴附生长及分泌Ⅱ型胶原能力均较对照组好。
结论多聚赖氨酸处理的P L G A三维支架适合软骨细胞贴附生长和分泌Ⅱ型胶原,可作为软骨组织工程的细胞载体。
【关键词】软骨细胞;细胞支架;多聚赖氨酸E x p e r i m e n t a l s t u d y o n r e g e n e r a t i o n o f a r t i c u l a r c a r t i l a g e o n P L A,P G A,P L G A s c a f f o l d b y t i s s u e e n g i n e e r i n g8/5).’2K2+,,A<);2%M%+,L I UA2+,N B2E-@3M2+3*K J@3’*E27%=Q,A%@Q3<K K%1%-327/*Q E%3-1,)-+G%+,C27%=-1U+%O2@Q%3D,)-+G%+,210029,8/I)<【A b s t r a c t】O b j e c t i v e T o s t u d y t h e a b i l i t y o f p o l y l a c t i c a c i d(P L A),p o l y g l y c o l i c a c i d(P G A),P L G A i ns u p p o r t i n g t h e g r o w t ho f r a b b i t c h o n d r o c y t e s,a n d t o r e c o n s t r u c t a r t i c u l a r c a r t i l a g eb y t i s s u e e n g i n e e r i n g.M e t h o d s C o a t e dP L A,P G A,P L G Aw i t h p o l y-l-l y s i n e,f r e e c h o n d r o c y t e s i s o l a t e d f r o m r a b b i t a r t i c u l a r c a r-t i l a g ew e r e s e e d e do n t o t h r e ek i n d s o f s c a f f o l d s a f t e r e x p a n s i o nb y i nv i t r o c u l t u r e.T h e c o m p l e xo f c e l l-s c a f f o l dw a s t h e n c u l t u r e d i n v i v o.A f t e r4w e e k s o f c u l t u r e,t h e c o m p l e xw a s a s s e s s e d b y h i s t o l o g i c a l s t a i-n i n g o fH-E a n dM a s s o n.I m m u n o h i s t o c h e m i c a l a n a l y s i sw a s p e r f o r m e d t o e v a l u a t e c o l l a g e n t y p eⅡs y n t h e-s i s.R e s u l t s(1)A r t i c u l a r c h o n d r o c y t e s w e r e w e l l d i s t r i b u t e d a n d a d h e r e d t o P G A,P L G A s c a f f o l d s a n dm a i n-t a i n e d t h e i r c h a r a c t e r i s t i c s o f a r t i c u l a r c a r t i l a g e t h r o u g h o u t t h e c u l t u r e p e r i o d.(2)C h o n d r o c y t e sw e r ew e l ld i s t r i b u te d a n d a d h e r e d t o s c af f o l d s a f t e r c o a t e dw i t h p o l y-l-l y s i n e,a n d s e c r e t e dm o r e t y p eⅡc o l l ag e n i n c o n-t r a s t t o n o n-c o a t e d s c a f f o l d s.C o n c l u s i o n P L G A s c a f f o l d c o a t e dw i t h p o l y-l-l y s i n e c a n s u p p o r t t h e c h o n d r o-c y t e p r o l i f e r a t i o nw i t hm a i n t e n a n c e o f t h e i r p h e n o t y p e,a nd c a n be s u i t a b l e c a r r i e r sf o r t i s s u e e ng i n e e r i n g o fa r t i c u l a r c a r t i l a g e.【K e y w o r d s】C h o n d r o c y t e;S c a f f o l d;P o l y-l-l y s i n e[(%-+,Q9C27(,<9,9Q32005,31(8):599S601N]由于软骨自身修复能力有限,创伤等病因导致关节软骨缺损后,常继发成为骨关节炎。
【材料学论文】聚乳酸-乙醇酸(PLGA)的合成工艺及结构性能研究(精彩论文,免费分享!)
保密的学位论文在解密后适用本授权书。
学位论文作者签名： 导师签名：
签字日期： 年 月 日 签字日期： 年 月 日
聚乳酸-乙醇酸（PLGA）的合成工艺及结构性能研究
摘要
以 L-乳酸（L-LA）和乙醇酸（GA）（摩尔比 20∶80）为原料，在 170℃、系统压力 小于 70Pa 下反应 10h，直接熔融聚合合成乳酸-乙醇酸共聚物（PLGA），研究了催化剂种 类﹑催化剂用量﹑复配催化剂比例以及抗氧剂用量对乳酸乙醇酸共聚物的特性粘数和产 物色相的影响。结果表明，催化条件 SnCl2/PLGA=0.4w%，SnCl2/TSA=1∶1 时，产物的 特性粘数较高，为 0.352dL/g，但产物的颜色较深，加入适量的抗氧剂 1010 后，产物色泽 得到明显改善，但特性粘数较加入前有所降低。用 IR 和 NMR 手段表征产物结构，证明 二者聚合后为共聚物，并非各自的均聚物，且共聚产物中乙醇酸比例大于投料值；用 DSC 和 X-射线衍射分析其热性能及其结晶性，结果表明 PLGA（20∶80）为非结晶高聚物。
以 L-乳酸和乙醇酸直接熔融聚合得到乳酸乙醇酸预聚物（PLGA）为原料，进行固相 聚合，适宜条件为：将预聚物在一定温度经两小时结晶热处理，氮气保护，在 110℃固相 反应 30 小时，可得特性粘数为聚合前 1.84 倍的产物。DSC 分析结果表明，在一定温度下， 产物熔点会随着反应时间的增加而相应增加，当反应时间过长超过 30 小时时，熔点反之 会下降。
PLGA、PLGAβ-TCP纳米纤维支架的制备、体外降解及细胞相容性研究的开题报告
PLGA、PLGAβ-TCP纳米纤维支架的制备、体外降解及细胞相容性研究的开题报告1. 研究背景纳米材料在医学领域中有着广泛的应用。
PLGA（聚乳酸-羟基乙酸共聚物）是一种常用的生物降解材料，具有良好的生物相容性和生物降解性，广泛应用于组织工程、药物传输等领域。
PLGA材料能够制备成纳米纤维支架，以其高比表面积和良好的光学、机械性能被广泛地研究和应用。
同时，PLGAβ-TCP（聚乳酸-co-羟基乙酸/β-三钙磷酸共聚物）是一种新型的生物降解材料，具有良好的生物相容性和生物降解性，在组织工程领域中具有广泛的应用前景。
因此，研究PLGA、PLGAβ-TCP纳米纤维支架的制备、体外降解和细胞相容性，对于在组织工程领域中广泛应用PLGA、PLGAβ-TCP纳米纤维支架具有重要意义。
2. 研究内容（1）PLGA、PLGAβ-TCP纳米纤维支架的制备以静电纺丝技术为基础，利用PLGA、PLGAβ-TCP材料制备纳米纤维支架。
探究纤维支架的制备条件对纤维形态、直径大小等的影响。
（2）PLGA、PLGAβ-TCP纳米纤维支架的体外降解采用模拟体液，分别研究PLGA、PLGAβ-TCP纳米纤维支架的体外降解行为。
通过评估降解速率、降解产物及其对细胞的毒性等指标，比较纳米纤维支架的体外降解行为。
（3）PLGA、PLGAβ-TCP纳米纤维支架的细胞相容性研究利用体外细胞培养模型，分别研究PLGA、PLGAβ-TCP纳米纤维支架对细胞增殖、分化等方面的影响。
通过评估细胞存活率、细胞形态等指标，探究纳米纤维支架材料的细胞相容性。
3. 研究意义（1）以静电纺丝技术为基础，制备PLGA、PLGAβ-TCP纳米纤维支架;（2）通过模拟体液方式，研究PLGA、PLGAβ-TCP纳米纤维支架的体外降解行为;（3）评估PLGA、PLGAβ-TCP纳米纤维支架的细胞相容性，为其在组织工程领域中的应用提供科学依据。
聚乳酸羟基乙酸多元复合支架的仿生制备及其在骨缺损修复中的应用
聚乳酸羟基乙酸多元复合支架的仿生制备及其在骨缺损修复中的应用孔俊超;楚佳奇;陈祝明;吕贵何;黄成硕;宗治贤;黄帅;孔小溪;赵名艳【期刊名称】《广东医学院学报》【年(卷),期】2018(036)004【摘要】目的制备聚乳酸羟基乙酸(PLGA)多元复合支架并观察骨缺损修复的效果.方法采用模拟体液矿化法对自组装修饰后PLGA多孔支架进行仿生矿化,分别采用扫描电镜、组织化学染色、能谱仪、X射线衍射仪和傅立叶红外光谱仪分析多元复合支架形貌、元素组成、晶相组成及红外结构.通过大鼠股骨缺损模型观察该材料的骨缺损修复效果.结果扫描电镜及茜素红染色显示自组装修饰后PLGA支架内有大量均匀的纳米矿物质生成;该矿物质主要成分为羟基磷灰石,接近天然骨无机质中的钙磷盐比.动物实验发现该材料具有良好的骨诱导活性,促进骨缺损修复.结论纳米羟基磷灰石沉积的PLGA多元复合支架具有良好的骨缺损修复效果.【总页数】6页(P381-386)【作者】孔俊超;楚佳奇;陈祝明;吕贵何;黄成硕;宗治贤;黄帅;孔小溪;赵名艳【作者单位】广东医科大学附属医院干细胞研发与临床转化中心,广东湛江524001;广东医科大学附属医院骨科中心,广东湛江524001;广东医科大学附属医院干细胞研发与临床转化中心,广东湛江524001;广东医科大学附属医院干细胞研发与临床转化中心,广东湛江524001;广东医科大学附属医院骨科中心,广东湛江524001;广东医科大学附属医院骨科中心,广东湛江524001;广东医科大学附属医院骨科中心,广东湛江524001;广东医科大学附属医院干细胞研发与临床转化中心,广东湛江524001;广东医科大学附属医院骨科中心,广东湛江524001;广东医科大学附属医院消化内科,广东湛江524001;四川省邻水东方医院外科,四川邻水638500;广东医科大学附属医院干细胞研发与临床转化中心,广东湛江524001【正文语种】中文【中图分类】TB332【相关文献】1.聚乳酸/聚羟基乙酸共聚物支架复合骨形态发生蛋白2基因增强的脂肪干细胞促进软骨缺损修复 [J], 阮世强;邓江;鄢陵;黄文良2.壳聚糖微球/纳米羟基磷灰石/聚乳酸-羟基乙酸复合支架制备及其蛋白缓释效果:与单纯纳米羟基磷灰石/聚乳酸-羟基乙酸支架、壳聚糖微球的比较 [J], 许尧祥;李亚莉;陈立强;于佳友;孙健3.聚乳酸羟基乙酸多元复合支架的仿生制备及其在骨缺损修复中的应用 [J], 孔俊超;楚佳奇;陈祝明;吕贵何;黄成硕;宗治贤;黄帅;孔小溪;赵名艳;;;;;;;;;;;;;;;;;;;;;;;;;;;;4.聚乳酸羟基乙酸多元复合支架的仿生制备及其在骨缺损修复中的应用 [J], 孔俊超;楚佳奇;陈祝明;吕贵何;黄成硕;宗治贤;黄帅;孔小溪;赵名艳;;;;;;;;;;;;5.聚乳酸/聚羟基乙酸共聚物支架复合骨形态发生蛋白2基因增强的脂肪干细胞促进软骨缺损修复 [J], 阮世强;邓江;鄢陵;黄文良;;;;因版权原因，仅展示原文概要，查看原文内容请购买。
PLGA羟基磷灰石复合支架的制备及其用于骨修复的研究的开题报告
PLGA羟基磷灰石复合支架的制备及其用于骨修复的研究的开题报告一、研究背景骨组织损伤是目前临床上常见的问题之一，造成骨组织损伤的原因有许多，如饮食不当、意外伤害、骨质疏松等。
骨组织修复是一项复杂的生物学过程，需要多种细胞和分子之间的相互作用来实现。
虽然骨再生在许多方面都具有优异的自我修复能力，但在某些情况下，如大面积骨缺损和骨质疏松，自我修复能力可能不足以满足手术修复所需的需求。
在这种情况下，需要使用骨支架进行辅助修复。
骨支架是一种人工材料，可提供骨再生所需的结构性支持和化学信号。
PLGA羟基磷灰石复合支架是一种新型的人工骨支架材料，由PLGA（聚乳酸-羟基乙酸共聚物）和羟基磷灰石组成，可提供良好的机械支持和生物相容性，从而促进骨组织再生。
二、研究目的本研究旨在探讨PLGA羟基磷灰石复合支架的制备方法，并研究其在骨修复中的应用。
具体目标包括：1. 研究PLGA羟基磷灰石复合支架的制备方法，并优化其制备参数。
2. 考察PLGA羟基磷灰石复合支架的生物相容性和材料力学性能。
3. 研究PLGA羟基磷灰石复合支架对骨组织再生的促进作用。
三、研究方法1. 制备PLGA羟基磷灰石复合支架：采用溶液浇铸法制备PLGA羟基磷灰石复合支架，并优化其制备参数，包括溶液浓度、浇铸温度、冷却速率等。
2. 检测PLGA羟基磷灰石复合支架的生物相容性和材料力学性能：采用细胞试验（细胞活力、细胞增殖）、动物实验（组织反应、生物降解性）、X射线衍射分析（材料晶体学性能）等方法进行检测。
3. 研究PLGA羟基磷灰石复合支架对骨组织再生的促进作用：采用体外培养和体内实验等方法，观察支架对骨细胞增殖和骨组织再生的影响。
四、研究意义PLGA羟基磷灰石复合支架是一种新型的骨支架材料，具有良好的生物相容性和力学性能。
该研究将为骨组织修复提供一种新的可行方法，从而促进骨再生和治疗广泛的骨缺损。
纳米可降解聚乳酸-羟基乙酸尿道支架的制备及性能
纳米可降解聚乳酸-羟基乙酸尿道支架的制备及性能王晓庆;姜凤鸣;侯宇川;王春喜;张龙;陈岐辉;张海峰;高站团;汪岩【摘要】BACKGROUND: Poly (lactioco-glycolic acid) (PLGA) can be used as a substitute for urethral tiss ues.OBJECTIVE: To discuss the feasibility of the fabrication of co-polymer PLOA 80:20 tubular urethra I stents by usingelectros pinning technique and to evaluate the degradable properties of the stents in vitro.METH ODS: After synthes izing of PLGA (80:20), the electros pinning technique was used to fabricate the urethralgraft.Crosslinking was carried out at a temperature of 4 ~C using 1% glutaraldehydefor24 hours. The morphology was investigated byscanning electron microscope. The tensile and a nti-compress ion properties of the stents were tested. The stents were cut intopieces (1 cm in length) which were immersed in the urine to evaluate the degradability. The morphology, residualweight rate andmolecular weight were investigated in each observation point.RESULTS AND CONCLUSION: The stents had the nanostructure and the morphology satis tied the demand of a degrad ableurethral s caffold. The porosity was about SB'S, and the pore size was (32± 19) u m. The tens ile and a nti-compression propertieshad improved after crosslinking by glutaraldehyde. The residual weight rate curve of the stenfe was doseto a straight line, anddegraded completely within 10 weeks. The decrease of molecularweightwas apparently in the early stage, and the decreasingwas slow down in the later stage. The properties of PLGA(80:20) urethral stents fabricated by electros pinning technique andcrosslinked byglutaraldehyde canfully satisfy the demand of a degradable urethral graft.%背景:聚乳酸-羟基乙酸可作为尿道替代物进行组织缺损的修复.目的:观察电纺丝法制备聚乳酸-羟基乙酸共聚物可降解尿道支架的可行性,并评价支架管的体外降解性能.方法:采用电纺丝技术制备纳米聚乳酸-羟基乙酸共聚物(摩尔比80∶20)尿道支架管,并以戊二醛对支架进行交联、改性,将交联后支架截成长约1 cm小段并浸于尿液中进行体外降解实验.结果与结论:支架管具有纳米结构,孔隙率约89%,孔径(32±19) μm;交联后可见纤维表面变粗糙,但纤维丝直径、孔径及孔隙率与交联前差异无显著性意义(P > 0.05),但交联后支架管力学性能显著提高.支架降解初期速度相对较快,中后期降解速度减慢,至8周时材料质量损失约50%,第10周完全崩解.材料在体内降解过程中相对分子质量的变化趋势与质量损失大体相同,降解早期相对分子质量下降相对较快,后期下降速度减慢并趋于平稳.表明采用电纺丝技术制备的纳米聚乳酸-羟基乙酸共聚物尿道支架可满足尿道组织工程支架的要求.【期刊名称】《中国组织工程研究》【年(卷),期】2011(015)042【总页数】4页(P7843-7846)【关键词】电纺丝;PLGA(聚乳酸-羟基乙酸共聚物80∶20);尿道支架;可降解;纳米结构【作者】王晓庆;姜凤鸣;侯宇川;王春喜;张龙;陈岐辉;张海峰;高站团;汪岩【作者单位】吉林大学白求恩第一医院泌尿外科,吉林省长春市,130021;吉林大学白求恩第一医院泌尿外科,吉林省长春市,130021;吉林大学白求恩第一医院泌尿外科,吉林省长春市,130021;吉林大学白求恩第一医院泌尿外科,吉林省长春市,130021;吉林大学白求恩第一医院泌尿外科,吉林省长春市,130021;吉林大学白求恩第一医院泌尿外科,吉林省长春市,130021;吉林大学白求恩第一医院泌尿外科,吉林省长春市,130021;中国科学院长春应用化学研究所,吉林省长春市,130022;吉林大学白求恩第一医院泌尿外科,吉林省长春市,130021【正文语种】中文【中图分类】R3180 引言长段尿道狭窄常需进行尿道替代手术，自体舌黏膜、颊黏膜及结肠黏膜等是常用的尿道修复材料，但由于术后易出现并发症，使手术成功率明显降低[1-3]。
生物可降解材料聚乳酸-羟基乙酸(PLGA)纳米粒制备工艺的研究
３３０
Ｓ１０
墨２９０
颦 ２７０
２１；０ ２
４
６
８
ｔ０
１２
明／ｈ
图６挥发时间对纳米粒制备的影响
在其它条件不变的情况下，研究有机溶剂挥发时间对纳米粒粒径的影响。聚合物溶液液 滴滴加于水相中，为使聚合物能完全析出生成纳米粒需除去有机相。由图６可以看出，ＰＬＧＡ 纳米粒粒径集中在２５０．３００ｎｍ，满足临床需要，挥发时间选择６－１０个小时就可以。这是因 为ＰＬＧＡ在水中不溶解，聚合物溶液滴加入水相后，经超声和搅拌的共同作用，有机溶剂 扩散开后，ＰＬＧＡ纳米胶束就基本完全形成。所以时间的不同只对有机溶剂的除去速率产生 较大差异，而对聚合物纳米粒的形成却没有影响。
ｔｈｅ ｅｍｕｌｓｉｆｉｅｒ ｔｙｐｅ，ｅｍｕｌｓｉｆｉｅｒ ｃｏｎｃｅｎｔｒａｔｉｏｎ，ｏｉｌ ｐｈａｓｅ ｔｙｐｅ，ｓｏｎｉｃ ｔｉｍｅ，ｖｏｌａｔｉｌｅ ｔｉｍｅ，ｔｈｅ ｖｏｌｕｍｅ
ｒａｔｉｏ ｏｆ ｗａｔｅｒ ｔｏ ｏｉｌ（Ｗ：Ｏ），ａｎｄ ｐｏｌｙｍｅｒ ｃｏｎｃｅｎｔｒａｔｉｏｎ ｗｅｒｅ ｓｅｌｅｃｔｅｄ ｔｏ ｅｓｔａｂｌｉｓｈ ｔｈｅ ｏｐｔｉｍａｌ
ｃｏｎｄｉｔｉｏｎｓ．
Ｋｅｙ ｗｏｒｄｓ：Ｐｏｌｙ（１ａｃｔｉｃ—ＣＯ－ｇｌｙｃｏｌｉｃ）ａｃｉｄ，Ｎａｎｏｐａｒｔｉｃｌｅｓ，Ｐｒｏｃｅｓｓ
生物可降解材料聚乳酸一羟基乙酸共聚物ＰＬＧＡ（图１）是一种生物相容性良好的可降解材
料，在体内降解生成的乳酸单体可作为能量代谢物质参与三酸循环，不引起明显的炎症性反
（ＣＲ２１Ｇ）日本日立公司，动态激光粒度分布仪（ＬＢ５５０）日本ＨＯＲＩＢＡ公司。
１．２实验方法
１．２．１ ＰＬＧＡ纳米粒的制备
医用聚乳酸PLA及共聚物PLGA
济南岱罡生物技术有限公司是一家专业提供医用生物降解材料的生产、销售及服务的高科技公司。
公司坐落于环境优美的山东省济南市，技术力量雄厚，具有一支高素质、实干的高科技研发队伍，研发手段先进，拥有多年的医用生物降解材料研发经验，同时拥有十万级别净化室。
所有产品的聚合和处理均在十万级净化室中进行，达到医用级标准，聚合工艺稳定，聚合产物经多次分级沉淀(抽提)处理，分子量分布≤2.0，以保证产品质量的稳定性。
公司主要产品有医用生物降解聚合物：聚乳酸（聚丙交酯）、聚乙醇酸（聚乙交酯）、聚酸酐、聚三亚甲基碳酸酯、聚对二氧环己酮、聚己内酯以及共聚物；单体：丙交酯(LA)、乙交酯(GA)、三亚甲基碳酸酯(TMC)、对二氧环己酮(PDO)；制品：静电纺丝膜、生物降解纤维、多孔泡沫支架。
公司秉承专业、专心、专注的工作理念，以一流的产品、一流的服务，以真诚的态度取得客户的信任和合作，共创美好的未来。
专业：专业的研发队伍、专业的技术服务专心：专心做人、专心做事专注：专注生物降解材料研发一、医用生物降解聚合物1.聚乳酸（聚丙交酯）1.1.外消旋聚乳酸无定型聚合物，玻璃化转变温度为50～60℃，特性粘数IV(dl/g)范围：0.2～7。
经FDA批准可用作医用手术防粘连膜，注射用微胶囊、微球及埋植剂缓释制剂的辅料，可用作组织工程细胞培养的多孔支架，孔隙率、孔径和降解速率可调。
1.2.左旋聚乳酸结晶型聚合物，玻璃化转变温度为60～65℃，熔点为175～185℃, 特性粘数IV(dl/g)范围：0.2～8。
广泛用于内固定装置例如骨板、骨钉、手术缝合线、纺丝等。
2.聚乳酸-乙醇酸共聚物无定型聚合物，玻璃化转变温度为45～55℃，特性粘数IV(dl/g)范围：0.1～3.0。
可用作医用手术防粘连膜，注射用微胶囊、微球及埋植剂等缓释制剂的辅料，同时可用作组织工程细胞培养的多孔支架，孔隙率、孔径和降解速率可调。
3.聚乙二醇单甲醚-聚乳酸二嵌段共聚物无定型聚合物，特性粘数IV(dl/g)范围：0.10～1.0。
PCLPLGA共纺支架的制备、性能及体内外降解研究的开题报告
PCLPLGA共纺支架的制备、性能及体内外降解研究的开题报告一、研究背景与意义随着生物医学材料的不断发展和应用，多孔支架作为组织修复和再生的良好载体，在组织工程、医学和药物等领域得到了广泛的关注和应用。
PCL（聚己内酯）和PLGA（聚乳酸-羟基乙酸）是两种常用的生物降解聚合物，PCL具有良好的生物相容性和机械性能，而PLGA则具有良好的生物可降解性和可控性。
联合共纺制备PCLPLGA共纺支架具有综合性能优良的特点，在组织修复和再生领域具有良好的应用前景。
本研究旨在通过制备PCLPLGA共纺支架，研究其制备、性能以及体内外降解情况，为其合理应用和推广打下良好的基础。
二、研究内容和方法1.制备PCLPLGA共纺支架采用共纺技术制备PCLPLGA共纺支架，探究纺丝参数对纤维形态和支架性能的影响，制备出优良性能的共纺支架。
2.测试支架物理化学性能通过扫描电子显微镜（SEM）、X射线衍射仪（XRD）、差示扫描量热法（DSC）等手段，测试支架的纤维形貌、结晶度、热稳定性等物理化学性能。
3.体外降解实验将制备好的共纺支架置于不同的生理缓冲液中，通过紫外光谱、机械性能测试等方法，研究其体外降解性能。
4.体内实验将制备好的共纺支架植入实验动物体内，通过组织学、生物学、生化学等多种手段，研究其组织相容性、生物降解性、支架材料与生物体相互作用等情况。
三、研究预期结果1.成功制备出PCLPLGA共纺支架，并探究纺丝参数对支架性能的影响；2.研究支架的物理化学性能，包括纤维形貌、结晶度、热稳定性等；3.在体外实验中，研究支架的体外降解性能，探讨其降解情况和速率；4.在体内实验中，研究支架的组织相容性、生物降解性和与生物体相互作用情况等。
通过以上研究，为PCLPLGA共纺支架的应用和推广提供理论和实践参考。
四、研究进展和计划本研究已完成制备出PCLPLGA共纺纤维，并初步探究纺丝参数对纤维形貌的影响。
下一步将对共纺支架进行物理化学性能测试和体外降解实验，最终在体内实验中研究支架的组织相容性和生物降解性等情况。
聚乳酸_羟基乙酸_PLGA_及其载药微球的制备研究_钱婷玉
１．１ 试 剂 与 仪 器
乙交酯（实验室自制）；丙交 酯（实 验 室 自 制）；乙 酰 丙 酮 锆
（ＡＲ），阿 拉 丁 试 剂 有 限 公 司；无 水 乙 醇、吐 温 ２０、吐 温 ８０ （ＡＲ），国药集团化 学 试 剂 有 限 公 司；吐 温 ４０（ＡＲ），东 京 化 成 工业株式会社；聚乙 烯 醇 （１７９７ 型），阿 拉 丁 试 剂 有 限 公 司；司 班 ６０（ＣＰ，阿 拉 丁 试 剂 有 限 公 司 ）。
关 键 词 聚 乳 酸 －羟 基 乙 酸 （ＰＬＧＡ），工 艺 ，微 球
Ｒｅｓｅａｒｃｈ ｏｎ ｐｒｅｐａｒａｔｉｏｎ ｏｆ ｐｏｌｙｌａｃｔｉｃ ａｃｉｄ－ｇｌｙｃｏｌｉｃ ａｃｉｄ （ＰＬＧＡ）ａｎｄ ｒｅｌｅａｓｅ ｍｉｃｒｏｓｐｈｅｒｅｓ ｌｏａｄｅｄ ｗｉｔｈ ｄｒｕｇ
Ｑｉａｎ Ｔｉｎｇｙｕ Ｃｕｉ Ａｉｊｕｎ Ｐｅｎｇ Ｓｏｎｇ Ｃｈｅｎ Ｑｕｎ
１．３ 微 球 的 实 验 方 法
１．３．１ 微 球 的 制 备 采用 乳 化 －溶 剂 挥 发 法 制 备 缓 释 微 球［６］，将 一 定 量 的
基 金 项 目 ：江 苏 省 高 校 自 然 科 学 研 究 重 大 项 目 （１１ＫＪＡ４３０００７） 作者简介：钱婷玉（１９９１－），女，硕士，主要研究方向为生物可降解材料的合成与应用 。 联 系 人：陈群（１９６３－），男，研究员，博士生导师，研究方向为化工清洁催化技术。
第 ４３ 卷 第 １２ 期 ２０１５ 年 １２ 月
化工新型材料 ＮＥＷ ＣＨＥＭＩＣＡＬ ＭＡＴＥＲＩＡＬＳ
Ｖｏｌ．４３ Ｎｏ．１２ · １４３ ·
聚乳酸－羟基乙酸（ＰＬＧＡ）及其载药微球的制备研究
钱婷玉 崔爱军 彭 松 陈 群＊
聚乳酸—乙醇酸(PLGA)的合成工艺及结构性能研究
聚乳酸—乙醇酸（PLGA）的合成工艺及结构性能研究聚乳酸—乙醇酸（PLGA）是一种常用的生物可降解聚合物，具有广泛的应用前景。
本文主要研究了PLGA的合成工艺及其结构性能。
PLGA的合成工艺可以通过缩合聚合反应进行。
首先，将乳酸和乙醇酸作为单体，加入到反应容器中。
然后，加入催化剂，如硫酸或甲基三氯硅烷，来促进反应的进行。
反应体系需要在惰性气氛下进行，以避免氧气的干扰。
在适当的温度和时间条件下，乳酸和乙醇酸会发生酯键的形成，从而生成PLGA。
PLGA的结构性能主要体现在其分子结构和物理性质方面。
PLGA的分子结构由乳酸和乙醇酸单体的摩尔比例决定。
当乳酸的摩尔比例较高时，PLGA的降解速度较快；而当乙醇酸的摩尔比例较高时，PLGA的降解速度较慢。
此外，PLGA的分子量也会影响其降解速度，分子量较高的PLGA降解较慢。
PLGA的物理性质受其结晶度和玻璃化转变温度的影响。
较高的结晶度会使PLGA具有较高的熔点和热稳定性，但也会使其机械性能和降解速度下降。
玻璃化转变温度是PLGA从玻璃态转变为橡胶态的温度，其值取决于乳酸和乙醇酸的摩尔比例和分子量。
较高的玻璃化转变温度会使PLGA具有较好的机械强度和稳定性。
除了结构性能，PLGA还具有良好的生物相容性和可降解性。
由于PLGA可以被体内酶分解为乳酸和乙醇酸，其降解产物对人体无害，因此被广泛应用于药物传递、组织工程和生物医学领域。
综上所述，PLGA的合成工艺和结构性能对其应用具有重要影响。
通过调节乳酸和乙醇酸的摩尔比例和分子量，可以得到具有不同降解速度和物理性能的PLGA。
这使得PLGA成为一种理想的生物可降解聚合物，为生物医学领域的研究和应用提供了新的可能性。
医用级聚乳酸研究报告
医用级聚乳酸研究报告
医用级聚乳酸(PLGA)是一种生物降解高分子材料，在医疗领域应用广泛。
PLGA可通过改变其分子量、组成和制备工艺来调控其生物降解速率和药物递送性能。
PLGA具有良好的生物相容性和生物降解性能，可以通过口服、注射、吸入等多种途径给药。
PLGA纳米颗粒具有较高的药物载荷能力和长时间释放效果，可用于药物储存和输送。
同时，PLGA还可用于生物支架、医用缝线和组织修复等领域。
近年来，PLGA在肿瘤治疗中的应用越来越受到关注。
PLGA纳米粒子可用于针对肿瘤的靶向药物输送，提高药物的疗效，同时减轻药物的不良反应。
此外，PLGA还可用于肿瘤治疗中的光动力疗法和化学疗法等。
总之，医用级聚乳酸具有广泛的应用前景，但在实际应用中需注意其制备工艺、性能改进和药物与PLGA材料的相容性等问题。
聚乳酸—羟脯氨酸-羟基磷灰石复合材料的制备及性能表征
聚乳酸—羟脯氨酸-羟基磷灰石复合材料的制备及性能表征聚乳酸—羟脯氨酸/羟基磷灰石复合材料的制备及性能表征摘要：聚乳酸（PLA）是一种生物可降解聚合物，在生物医学领域有着广泛的应用潜力。
然而，由于其低强度和刚性，限制了其在骨组织工程中的应用。
为了改善PLA的力学性能，研究人员将其与羟脯氨酸（PHA）和羟基磷灰石（HA）复合，形成了PLA-PHA/HA复合材料。
本文综述了PLA-PHA/HA复合材料的制备方法及其性能表征。
1. 引言聚乳酸是一种由乳酸单体通过聚合反应合成的可生物降解聚合物材料。
由于其良好的生物相容性和降解特性，聚乳酸被广泛应用于医学领域的骨组织工程。
然而，PLA的力学性能相对较低，远不及人体骨骼的力学性能，限制了其作为骨组织工程材料的应用。
而羟脯氨酸是一种生物可降解的高强度植物蛋白质材料，有望改善PLA的力学性能。
羟基磷灰石是一种主要由钙磷组成的无机材料，具有良好的生物相容性和骨组织与其生物匹配的特性。
本文主要研究了PLA-PHA/HA复合材料的制备及其力学性能、降解性能和生物相容性等方面的性能表征。
2. 实验方法2.1 PLA-PHA/HA复合材料的制备首先，通过聚合反应在PLA聚合物链上引入羟脯氨酸。
然后，通过溶剂浸渍法将PLA-PHA复合材料与羟基磷灰石粉末混合。
最后，经过挤出、压制和热固化等工艺制备出PLA-PHA/HA复合材料。
2.2 PLA-PHA/HA复合材料的表征方法采用扫描电子显微镜（SEM）观察PLA-PHA/HA复合材料的表面形貌。
通过拉伸实验测定复合材料的力学性能，包括抗拉强度、弹性模量和断裂伸长率。
通过差示扫描量热分析（DSC）测定PLA-PHA/HA复合材料的熔点和熔融焓。
通过体外溶解度测试评估复合材料的降解性能。
通过细胞培养实验证明复合材料的生物相容性。
3. 结果与讨论3.1 PLA-PHA/HA复合材料的表面形貌SEM观察结果显示，PLA-PHA/HA复合材料表面存在着均匀分布的羟基磷灰石颗粒，形成了网络结构。
医用高分子材料及其用途
医用高分子材料及其用途医用高分子材料是指用于医疗领域的高分子化合物或材料，具有良好的生物相容性、生物降解性、机械强度以及透明度等特点，可以应用于各种医疗器械、医用敷料、生物医学材料等方面。
下面将介绍一些常见的医用高分子材料及其用途。
1. 聚乳酸（PLA）和聚乳酸-共-羟基乙酸（PLGA）：这两种材料是常见的生物降解高分子材料，可用于制备缝合线、骨钉、支架等医疗器械，也可制备生物降解性的缝合线和注射给药系统。
2. 聚乳酸-共-己内酯（PHLA）和聚己内酯（PCL）：这两种材料具有较好的生物降解性和生物相容性，可以用于制备软组织修复材料、骨修复支架和软骨修复材料等。
3. 聚乳酸-聚乙二醇-聚乳酸（PLLA-PEG-PLLA）：这种材料具有优良的机械性能和生物相容性，适用于制备人工关节、脊椎植入物、心脏瓣膜等。
4. 聚甲基丙烯酸甲酯（PMMA）：这种材料具有优良的透明度和机械性能，可用于制备人工眼角膜、义眼等。
5. 聚乙烯醇（PVA）：这种材料具有良好的生物相容性、生物降解性和亲水性，可用于制备软组织修复材料、药物控释系统等。
6. 聚乳酸-聚乙二醇共聚物（PLA-PEG）：这种材料具有良好的生物相容性和降解性能，可用于制备药物控释微球和纳米颗粒等。
7. 聚己内酯-聚乳酸（PCL-PLA）：这种材料对细胞具有良好的附着性，可用于制备组织工程支架和组织修复材料。
除了以上常见的医用高分子材料外，医用高分子材料的研究还涉及到许多其他材料，如天然高分子材料（如明胶、海藻酸钠等）、合成高分子材料（如聚乳酸-多肽共聚物、聚己内酯-碳酸氢盐共聚物等）等。
医用高分子材料的应用广泛，可以用于各种医疗器械和医用敷料制备。
例如，聚乳酸和PLGA可以制备可降解的缝合线，用于手术缝合；PCL和PLLA-PEG-PLLA 可以制备骨修复支架，用于骨折修复和骨增生；PMMA可以用于制备人工眼角膜和义眼等，用于眼部疾病治疗。
此外，医用高分子材料还可以应用于生物医学材料领域，如制备药物控释系统、组织工程材料和人工器官等。
医用PU_聚氨酯_脱细胞软骨支架的研制与性能分析_.
材料与方法1. 材料和方法1.1. 主要材料、试剂及仪器:猪膝关节软骨(太原市屠宰场)磷酸盐缓冲溶液(PBS,pH=7.40，自己配制并消毒)D-Hank’s 液（实验室自行配制）Triton X-100，Tris-HCL液( pH 7. 4), 苯甲基黄酰氟（PMSF，蛋白酶抑制剂，浓度0.35ml/L），（购自Sigma公司）DNase酶，RNase酶，（购自Sigma公司）摇床（北京博医康技术公司）医用聚氨酯(PU) (山东济南岱罡生物科技有限公司)氯化钾(哈尔滨化学化工制剂厂)1,4一二氧六环溶剂(天津外环化工有限公司)MIAS-2000型图像分析系统(四川川大智胜软件股份有限公司)FD-1真空冷冻干燥机（北京博医康技术公司）Instron 5544型材料性能测试机(北京英斯特朗公司)1.2. 实验分组：根据PU与脱细胞软骨基质的构成比进行实验分组，即不加入脱细胞软骨基质组为对照组(PU组)，构成比为2:1组为实验1组(2:1组)，构成比为4:1组为实验2组(4:1组)。
每组又按3种不同的实验温度(0℃，-10℃，-20℃)分为3组。
各组样本量均为30份。
1.3. 脱细胞软骨基质的制备1取新鲜猪关节软骨制备成3.5mm*3.5mm, 厚度0.2-2.0mm的小块，然后将其放入加注庆大霉素的生理盐水中，以防止感染的发生，之后再用生理盐水冲洗三遍，用磷酸盐缓冲液漂洗三遍。
2 将关节软骨组织块放入含有蛋白酶阻断剂（苯甲基黄酰氟 0.35ml/L）的Tris -HCl(pH 7.4)缓冲液中, 置于摇床4 ℃持续震荡24 h。
3 在1%的 Triton X-100的Tris –Hcl（v/v）缓冲液内加入蛋白酶抑制剂-- 苯甲基黄酰氟,将上步反应后的软骨组织块放入其中，置于摇床上4 ℃，200转持续振荡48 h，标本以双蒸馏水超声波连续冲洗24 h。
4 将组织块置于DNase酶和RNase酶混合液（含有ca离子和mg离子，ph7.4）中, 37 ℃消化12 h。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
材料与方法
1.材料和方法
1.1.主要材料、试剂及仪器:
猪膝关节软骨(太原市屠宰场)
磷酸盐缓冲溶液(PBS,pH=7.40，自己配制并消毒)
胰蛋白酶(Gibico，美国)
PLGA(PLA:PGA=75:25粘均分子量20万，山东济南岱罡生物科技有限公司)
氯化钾(哈尔滨化学化工制剂厂)
1,4一二氧六环溶剂(天津外环化工有限公司)
MIAS-2000型图像分析系统(四川川大智胜软件股份有限公司)
FD-1真空冷冻干燥机（北京博医康技术公司）
Instron 5544型材料性能测试机(北京英斯特朗公司)
1.2.实验分组：
根据PLGA与脱细胞软骨基质的构成比进行实验分组，即不加入脱细胞软骨基质组为对照组(PLGA组)，构成比为1.5:1组为实验1组(1.5:1组)，构成比为3:1组为实验2组(3:1组)。
每组又按3种不同的实验温度(5℃，-10℃，-20℃)分为3组。
各组样本量均为30份。
1.3.脱细胞软骨基质的制备
获取新鲜猪关节软骨，然后用磷酸盐缓冲液（PBS缓冲液）冲洗，去净表面组织，放于0℃冷冻、过夜。
将软骨切成1*1cm大小，厚度为2mm左右的软骨片，然后放入1.5mmol/L KCL溶液中，浸泡四小时。
随后将浸泡于KCL溶液中的新鲜软骨片取出，PBS液冲洗12小时，后放入PH值调为7.76的胰酶（已消毒）溶液中，盖上容器的盖。
将胰酶软骨混合液放入37℃、体积分数为 0.05的CO2水浴箱中振荡，在水浴箱中使胰酶和软骨充分作用，每隔24小时更换一次胰酶，72小时后取出软骨片，用PBS液冲洗12小时。
最终制得脱细胞软骨基质。
并对软骨脱细胞前后进行HE染色和Masson染色，以确认软骨基质已完全脱细胞并且脱细胞后软骨基质的主要成分Ⅱ型胶原依然存在。
本实验方法在王克学[9]胰蛋白酶脱细胞方法的基础上进行了改进，将脱细胞的时间延长为72小时，并且每24小时更
换一次胰酶，并设对照组进行观察，评价本方法脱细胞的效果。
见图3图8
1.4.PLGA支架及PLGA/脱细胞软骨基质支架制备:
将经环氧乙烷消毒的PLGA置于纯1，4一二氧六环溶剂中，在磁力搅拌机上搅拌24小时，直至溶液变成透明，显示PLGA已均匀的分布于1，4二氧六环溶液中，制备浓度为10% PLGA溶液。
分装该溶液至直径为2cm的Teflon试管并迅速放人5℃ ,-10℃,-20℃的恒温冰箱中凝固、结晶。
同上述步骤，按PLGA与脱细胞软骨基质质量构成比为1.5:1和3:1来配制PLGA浓度为10%的PLGA/脱细胞软骨基质溶液，然后迅速倒入试管后放人5℃,-10℃,-20℃的恒温冰箱中过夜保存。
24小时后将得到的凝固体在冷冻干燥机中干燥48小时，此时就制得温度比例不同的PLGA和PLGA/脱细胞软骨支架。
2.支架各种性能的测定：
2.1.支架降解性能测定:
将试样真空干燥至恒重(Wo)后放入盛有人工降解液(Hank溶液，pH=7. 4)的试管中(固液比为1:20),置于37℃中密闭降解，经一定时间后取出，蒸馏水清洗并干燥至恒重(Wt )，然后测试降解试样的降解率(d)。
计算公式:d=(Wo-Wt)/wo×100%。
将制备的各支架材料放人Hank溶液，分别于第1周、第2周、第3周、第4周取出并计算降解率[10]。
2.2.亲水性测定：
将10mg支架材料置于3ml的 PBS(pH=7.2)中并在20℃下孵育1小时，测量支架的湿重。
计算水结合力:水结合力=(湿重一干重)/干重[11]。
2.3.支架孔径测定:
取制成的支架材料并切成薄片，应用图像分析仪计算每个薄片中的平均孔径，从而算得不同实验条件下制备的不同支架材料的孔径大小，并进行统计学分析。
[12]
2.4.支架孔隙率测定:
应用排液法测定样品的孔隙率，即用分析天平称重后放人盛有一定容积(V1)无水乙醇的量筒中，然后密封量筒，静置5~10分钟，使试样被无水乙醇完全浸透且试样表面无明显气泡，此时的总体积为V2;取出试样，量筒中无水乙醇的容积为V3。
试样的体积(V)、孔隙率(K)，按下列公式[10]计算:V=(V2―V1)十(V1―V3)= V2―V3;K=(V2―V1)/( V2―V3)。
2.5.生物力学性能的测定：
将不同质量百分比所制成的PLGA混合支架裁减为2cm×2cm×0.5cm的模块，采用Instron5544型材料性能测试机在室温下对其弹性模量进行测定[11]。
2.6.统计分析：
数据结果以均数±标准差（x士s）:表示，采用SPSS 13.0统计学软件包进行统计分析。
各支架材料的孔径、孔隙率、亲水性、生物力学强度及降解率选用析因设计方差分析，采用最小显著差数法(LSD)作各组间两两比较。
取0.05为检验水准。
结果
1.结果
1.1不同的实验条件对支架孔径、孔隙率、亲水性、弹性模量的影响
在实验温度不同和聚合物组成比例不同的条件下支架的孔径、孔隙率、亲水性、弹性模量见表1表2。
统计学结果示：1.不同的温度对支架的孔径大小有影响（P＜0.05），随着温度的降低，支架的孔径在减小。
温度对支架的孔隙率、亲水性、弹性模量没有显著影响（P＞0.05）2.聚合物支架组成比例不同，对支架的孔径大小、弹性模量没有显著影响（P ＞0.05），但是对支架的孔隙率、亲水性有影响（P＜0.05），随着聚合物支架中脱细胞基质的增多，支架的亲水性在增加,支架的孔隙率在降低。
1.2不同混合比例、不同温度下的聚合物支架降解性能的比较结果
由
图1图2可见，材料与温度对支架的降解有明显影响，在PLGA与脱细胞软骨基质比例不变的情况下，随着在降解时间的延长，温度较高支架降解率高于温度低的支架。
在温度不变的情况下，脱细胞软骨基质含量多的支架降解的比含量低的支架要快。
