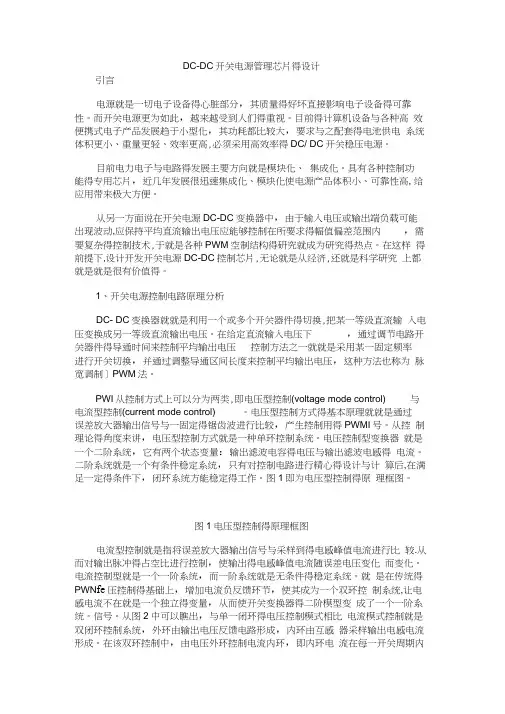

DCDC开关电源管理芯片得设计
DC-DC开关电源管理芯片得设计引言电源就是一切电子设备得心脏部分,其质量得好坏直接影响电子设备得可靠性。
而开关电源更为如此,越来越受到人们得重视。
目前得计算机设备与各种高效便携式电子产品发展趋于小型化,其功耗都比较大,要求与之配套得电池供电系统体积更小、重量更轻、效率更高,必须采用高效率得DC/ DC开关稳压电源。
目前电力电子与电路得发展主要方向就是模块化、集成化。
具有各种控制功能得专用芯片,近几年发展很迅速集成化、模块化使电源产品体积小、可靠性高, 给应用带来极大方便。
从另一方面说在开关电源DC-DC变换器中,由于输入电压或输出端负载可能出现波动,应保持平均直流输出电压应能够控制在所要求得幅值偏差范围内,需要复杂得控制技术,于就是各种PWM空制结构得研究就成为研究得热点。
在这样得前提下,设计开发开关电源DC-DC控制芯片,无论就是从经济,还就是科学研究上都就是就是很有价值得。
1、开关电源控制电路原理分析DC- DC变换器就就是利用一个或多个开关器件得切换,把某一等级直流输入电压变换成另一等级直流输出电压。
在给定直流输入电压下,通过调节电路开关器件得导通时间来控制平均输出电压控制方法之一就就是采用某一固定频率进行开关切换,并通过调整导通区间长度来控制平均输出电压,这种方法也称为脉宽调制]PWM法。
PWI从控制方式上可以分为两类,即电压型控制(voltage mode control) 与电流型控制(current mode control) 。
电压型控制方式得基本原理就就是通过误差放大器输出信号与一固定得锯齿波进行比较,产生控制用得PWMI号。
从控制理论得角度来讲,电压型控制方式就是一种单环控制系统。
电压控制型变换器就是一个二阶系统,它有两个状态变量:输出滤波电容得电压与输出滤波电感得电流。
二阶系统就是一个有条件稳定系统,只有对控制电路进行精心得设计与计算后,在满足一定得条件下,闭环系统方能稳定得工作。
