场发射扫描电镜工作原理
场发射扫描电镜工作原理
场发射扫描电镜（FE-SEM，Field Emission Scanning Electron Microscope）工作原理如下：
1. 电子发射：FE-SEM使用一个称为电子枪的器件产生高能电
子束。
电子枪包含一个钨丝或碳纳米管的尖端，通过加热尖端，电子从尖端发射出来。
2. 调制和聚焦：电子束经过一系列的电场调制和聚焦透镜，以使电子束具有足够的能量和焦点来进行扫描。
3. 扫描和信号采集：电子束被聚焦到一个非常小的尖端，称为扫描线圈。
扫描线圈通过控制电子束的位置和速度，将电子束在样品表面上进行快速的扫描。
当电子束与样品表面相互作用时，会有多种信号产生，如二次电子、反射电子、特征X射
线等。
4. 信号检测：上述信号被检测器捕获，并由电子光学系统将其转换成图像或谱图。
典型的信号检测器包括二次电子探测器、透射电子探测器、X射线能谱仪等。
5. 数据显示和处理：捕获的信号通过计算机进行处理和显示，生成高分辨率的扫描电子显微图像。
计算机还可以对图像进行后期处理，如增强、标记、量化等。
总的来说，FE-SEM利用电子束的显微特性来对样品进行高分
辨率的表面观察，并可获取丰富的样品性质信息。
zeiss场发射电镜优势
ZEISS 场发射扫描电子显微镜的优势1. 肖特基（Schottky）场发射电子源（热场发射）。
ZEISS场发射扫描电子显微镜采用了肖特基场发射电子(SFE)源。
其特点是：探针电流大，容易进行BSE、EDS、WDS、EBSD、CL等分析。
电子束噪声较小，<1%。
束流稳定度高，优于0.2%/h。
适宜于长时间的各种精确分析。
对环境、样品要求较低。
使用方便、维护简单，且工作稳定。
肖特基场发射电子枪的发射面积是冷场电子枪的100倍左右，可提供高得多的探测电流来满足使用需要；肖特基场发射（SFE）源的能量发散于冷场发射（CFE）源类似，但发射电流却高出50多倍；而较大的虚拟源尺寸，可以将振动的敏感性大幅度降低。
高亮度的肖特基场发射（SFE）源结合创新的GEMINI镜筒提供了用于超高分辨率的小束斑尺寸，同时具有高的衬度和高的束流。
2. 专利的GEMINI电子光学镜筒，无交叉光路设计。
在传统的设计中，在电子束交叉处容易发生能量扩散，在束流能量极低时工作就比较困难。
但目前许多应用领域都要求采用极低的束流能量。
ZIESS 场发射扫描电镜运用了第三代改进型的GEMINI镜筒，其光路设计先进、独特、性能优异。
聚光镜、电磁/静电复合式物镜构成一套电子束汇聚系统，镜筒内无电子束交叉点（在镜筒中的电子束路径上，没有任何的电子中间交叉）。
避免了Boersch 效应（即由于电子带有相同的负电荷而互相排斥，造成不能聚集在一起及其能量互相交换而造成的能量分布增大的现象）的影响，使汇聚在样品上的焦点更接近理想的情况。
这样有利于减小像差，提高分辨率，增强图像的衬度和清晰度。
★Gemini 镜筒没有交叉点★Gemini 提供一个超短的光学系统★它总是具有高性能★这一方法是对电子束的最好保护★最重要的是没有亮度损失！传统交叉斑光路平行斑光路3. 电子束加速器为避免在低加速电压下，由于电子束电子的能量较低而难以汇聚和易受环境干扰的影响，在镜筒内的衬管和阳极（在此统称电子束加速器Beam booster）上加了一个8kV 的电压（一般电镜衬管和阳极都接地），这样不论选择的加速电压多少，从电子枪出来的电子都会得到8keV以上的能量，具有这个能量的电子，对于电子光学成像以及抗干扰都有重要的作用。

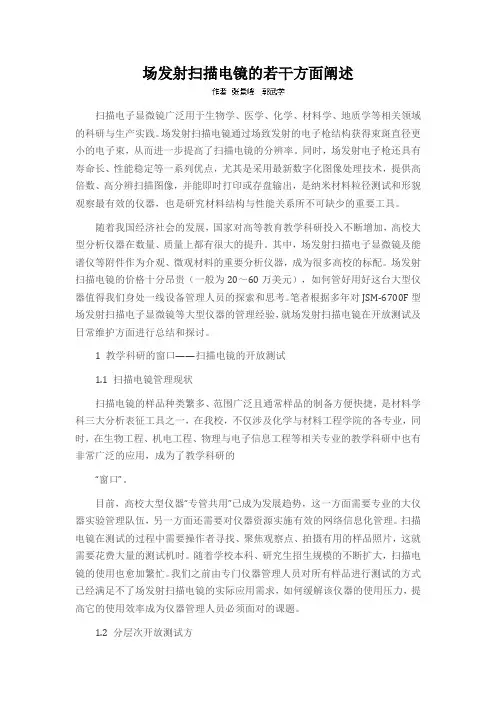

场发射扫描电镜的若干方面阐述
场发射扫描电镜的若干方面阐述扫描电子显微镜广泛用于生物学、医学、化学、材料学、地质学等相关领域的科研与生产实践。
场发射扫描电镜通过场致发射的电子枪结构获得束斑直径更小的电子束，从而进一步提高了扫描电镜的分辨率。
同时，场发射电子枪还具有寿命长、性能稳定等一系列优点，尤其是采用最新数字化图像处理技术，提供高倍数、高分辨扫描图像，并能即时打印或存盘输出，是纳米材料粒径测试和形貌观察最有效的仪器，也是研究材料结构与性能关系所不可缺少的重要工具。
随着我国经济社会的发展，国家对高等教育教学科研投入不断增加，高校大型分析仪器在数量、质量上都有很大的提升。
其中，场发射扫描电子显微镜及能谱仪等附件作为介观、微观材料的重要分析仪器，成为很多高校的标配。
场发射扫描电镜的价格十分昂贵（一般为20～60万美元），如何管好用好这台大型仪器值得我们身处一线设备管理人员的探索和思考。
笔者根据多年对JSM-6700F型场发射扫描电子显微镜等大型仪器的管理经验，就场发射扫描电镜在开放测试及日常维护方面进行总结和探讨。
1 教学科研的窗口——扫描电镜的开放测试1.1 扫描电镜管理现状扫描电镜的样品种类繁多、范围广泛且通常样品的制备方便快捷，是材料学科三大分析表征工具之一，在我校，不仅涉及化学与材料工程学院的各专业，同时，在生物工程、机电工程、物理与电子信息工程等相关专业的教学科研中也有非常广泛的应用，成为了教学科研的“窗口”。
目前，高校大型仪器“专管共用”已成为发展趋势，这一方面需要专业的大仪器实验管理队伍，另一方面还需要对仪器资源实施有效的网络信息化管理。
扫描电镜在测试的过程中需要操作者寻找、聚焦观察点、拍摄有用的样品照片，这就需要花费大量的测试机时。
随着学校本科、研究生招生规模的不断扩大，扫描电镜的使用也愈加繁忙。
我们之前由专门仪器管理人员对所有样品进行测试的方式已经满足不了场发射扫描电镜的实际应用需求，如何缓解该仪器的使用压力，提高它的使用效率成为仪器管理人员必须面对的课题。
场发射扫描电子显微镜(S-4800)操作规程
场发射扫描电子显微镜（S-4800）操作规程开机1. 检查真空、循环水状态。
2. 开启“Display”电源。
3. 根据提示输入用户名和密码，启动电镜程序。
样品放置、撤出、交换1. 严格按照高度规定高样品台，制样，固定。
2. 按交换舱上“Air”键放气，蜂鸣器响后将样品台放入，旋转样品杆至“Lock”位，合上交换舱，按“Evac”键抽气，蜂鸣器响后按“Open”键打开样品舱门，推入样品台，旋转样品杆至“Unlock”位后抽出，按“Close”键。
观察与拍照1. 根据样品特性与观察要求，在操作面板上选择合适的加速电压与束流，按“On”键加高压。
2. 用滚轮将样品台定位至观察点，拧Z轴旋钮（3轴马达台）。
3. 选择合适的放大倍数，点击“Align”键，调节旋钮盘，逐步调整电子束位置、物镜光阑对中、消像散基准。
4. 在“TV”或“Fast”扫描模式下定位观察区域，在“Red”扫描模式下聚焦、消像散，在“Slow”或“Cssc”扫描模式下拍照。
5. 选择合适的图像大小与拍摄方法，按“Capture”拍照。
6. 根据要求选择照片注释内容，保存照片。
关机1. 将样品台高度调回80mm。
2. 按“Home”键使样品台回到初始状态。
3. “Home”指示灯停止闪烁后，撤出样品台，合上样品舱。
4. 退出程序，关闭“Display”电源。
注意1. 每天第一次加高压后，进行灯丝Flashing去除污染。
2. 冷场发射电镜一般不断电，如遇特殊情况需要大关机时，依次关闭主机正面的“Stage”电源、“Evac”电源，半小时后关闭离子泵开关和显示单元背面的三个空气开关，关闭循环水。
开机时顺序相反。
3. 每半个月旋开空压机底阀放水一次。
4. 待测样品需烘干处理，不能带有强磁性，不能采用铁磁性材料做衬底制样。
5．实验室温度限定在25±5℃，相对湿度小于70% 。
仪器维护1. 每月进行电镜离子泵及灯丝镜筒烘烤。
2. 每半年进行一次机械泵油维护或更新。
场发射扫描电镜原理
场发射扫描电镜原理场发射扫描电镜（Field Emission Scanning Electron Microscopy，FE-SEM）是一种高分辨率、高清晰度的电镜技术。
其原理是在极细的钨（W）尖端处实现高强度的电场，这个电场可以帮助电子从钨尖端跃迁到样品上，形成高能的电子束，用来扫描和成像样品表面。
FE-SEM主要包括场致发射和电子透镜系统两个关键部分。
其中，场致发射是产生高强度电场的过程，通常采用极细的钨尖作为阴极，在其表面施加高电压，使钨尖表面的电子能够克服表面张力势垒跃出，并且形成高强度的电场。
在这种条件下，钨尖表面的电子被聚集在针尖旁边近似球形区域内，形成一种被称为“自发致密区”（Self-Assembled Dense Region，SADR）的结构。
这个结构在钨尖表面周围，造成高强度电场，在这个电场中，靠近钨尖表面的电子通过场致发射跃迁到样品表面，形成高能的电子束。
电子透镜系统由磁场和电场组成，用来引导和聚焦电子束。
其中，强壮的磁场和透镜系统是FE-SEM的一个关键组件，用于弯曲桥架射束中的电子，确定电子束扫描的方向和位置。
另一方面，电子透镜由多组电极组成，根据网格的配置和设计，可以对电子束进行聚焦。
这个过程可以在聚焦点上产生高度聚焦的电子束，使得电子束与样品表面的距离减小，进而在样品表面上产生高分辨率图像。
在FE-SEM中，电子束的扫描和成像过程是快速的。
电子束的聚焦和聚焦所花费的时间和贡献非常小。
因此，它可以在高速、高解析度和高图像质量的条件下对不同样品进行成像和分析。
其图像质量和解析度可以达到亚纳米级别，可以对大量的材料、结构和器件进行微观结构表征和研究。
尤其对于材料科学、纳米科学、生物医学和材料工程领域，FE-SEM已经成为一种不可或缺的研究手段。
蔡司场发射扫描电镜操作培训
后，屏幕上出现一个十字
座标。拖动十字座标到感
兴趣点，点击鼠标左键。
感兴趣点将自动移到屏幕
中心。
操作软件简介
样品台导航器: 显
示样品座的位置和
一些参数。请注意:
这只代表样品座的
位置。不是样品的
位置。
操作电镜的基本流程
• 将样品放入样品室, 抽真空（抽真空时手推紧一下仓门）
。真空度达到5.00e-005mbar以下时, 可打开设定的高压, 取
操作电镜的基本流程
样品台控制器:
当1号操纵杆上下移动，控制样品台上下移动。
当1号操纵杆左右移动，控制样品台左右倾斜。
当2号操纵杆上下左右移动，控制样品台前后左
右移动。
当旋拧2号操纵杆，控制样品台顺时或逆时旋转
。
操作电镜的基本流程
图片保存: 当图片冻结后，鼠标移动到图片上，点击鼠标右键后， 选择Send
• SEM Control: Scan 面板
选择图像存储的
分辨率
扫描速度
图像的冻结是以手动
形式还是扫完整幅图
片后
积分次数或者是
平均次数
图像噪音去除的六种方
式选择: 帧平均，帧积
分，线平均，线积分，
像素平均，连续平均。
操作软件简介
• SEM Control: Stage界面
样品台目前所在的位
置
激活此处: 样品台泄真空时
循环机给机器降温散
热量很大, 所以隔间门
要打开, 不得关闭, 尤
其在夏天, 否则水循环
机负荷太大会损坏。
操作软件简介说明
• Smart软件的启动
• 双击桌面上的快捷键 或者在开始菜单中
场发射扫描电子显微镜技术要求解析
附件：场发射扫描电子显微镜技术要求1. 场发射扫描电镜技术规格1.1.分辨率：≤1.0nm(15kV)；≤1.4nm(1kV)1.2 加速电压：0.1kV ～30kV1.3 放大倍数：25×～800,000×以上1.4 电子枪：场发射型1.5在样品室上提供不少于六个附件接口，可同时接X射线能谱、背散射电子探测器等。
1.6探测器：普通二次电子检测器高分辨二次电子/背散射电子探测器BSE探测器*1.7样品台：全对中型X方向位移：≥50mm；Y方向位移：≥50mm马达控制：5轴(X, Y, Z, R, T)1.8真空系统前级机械泵配油雾过滤器1.9动态视频保存*2. 配置要求2.1场发射扫描电子显微镜基本单元1台2.2 电镜正常工作所需的稳压电源、循环冷却水、变压器、不间断电源等完整1套2.3备用电子枪1个2.4场发射扫描电镜长期使用所需要的备品备件、专用工具(列详细清单) 完整1套3.售后服务3.1 卖方应在合同生效后的一个月内，对可能的设置室进行地面振动、杂散磁场的测量，并向买方提出详细的安装要求和提供技术咨询。
3.2 仪器到达用户所在地后，在接到用户通知后两周内进行安装调试，直至通过验收。
3.3 设备安装后，在用户现场对用户进行免费培训，培训内容包括仪器的操作和仪器基本维护等，使用户达到独立操作水平。
3.4卖方提供三年的免费保修，保修期自仪器验收签字之日起计算；卖方免费提供软件升级（在不涉及硬件升级的前提下）。
3.5在保修期外软硬件出现问题，应在接到用户通知后两个工作日内给与解决方案或在三个工作日内到达用户现场解决问题。
4.交货期：6个月。
扫描电镜 ppt课件
焦深
SEM的焦深是较好光学显微镑的300－600倍。
焦深大意味着能使不平整性大的表面上下都能聚
焦。
F＝
d 2a
△F——焦深； d ——电子束直径； 2a——物镜的孔径角
10
高低电压应用时优缺点比较
高电压（10 kV以上）
优点
分辨率高
缺点
电子束能量高，穿透样品较深， 得到的不是样品真实的表面信息； 对于不耐电子束的样品如有机材 料损伤较大；对于导电性不好的 样品，表面积累电荷造成荷电和 样品漂移，严重影响观察。
14
15
二次电子像的分辨率高、景深大，为什么？
二次电子运动轨迹
背散射电子运动轨迹
16
16
二、SEM的相关对比 1、SEM原理与TEM的比较 2、同类仪器的比较
17
1、SEM原理与TEM的主要区别：
1） 在SEM中电子束并不像TEM中一样是静态的：在扫描线圈产 生的电磁场的作用下，细聚焦电子束在样品表面扫描。
微镜
微镜
显微镜 显微镜 显微镜
微镜
显微镜
显微镜
显微镜
显微镜
制造商 国别
日本
日本
美国
美国
美国
日本
日本
美国
美国
型号
日本精工
FEI
Unisocu
岛津 SSX550 SPA300HV/0.1n Nova
USM-
m-150Mm NanoSEM230 1300S3He
veeco multimode
FEI XL-30
4
目录
SEM的操作 SEM的相关对比
SEM的应用举例
5
一、SEM的操作 1、参数概念 2、操作流程
场发射扫描电镜使用方法
场发射扫描电镜使用方法一、场发射扫描电镜的基本了解。
1.1 场发射扫描电镜是个相当厉害的家伙呢。
它就像一个超级放大镜，可以把微观世界的东西看得清清楚楚。
这东西构造可不简单，有电子枪、电磁透镜这些重要部件。
电子枪就像是它的能量源，产生电子束，然后通过电磁透镜聚焦，最后打到样品上。
1.2 它能观察的样品类型可多啦。
不管是金属、陶瓷，还是生物样品，它都能一展身手。
不过不同的样品，在观察之前得做不同的处理，这就像是给不同的人梳妆打扮，各有各的讲究。
二、样品的制备。
2.1 对于金属样品，如果表面比较粗糙，那得先打磨得光滑平整些。
这就好比把一块坑坑洼洼的石头打磨成漂亮的鹅卵石。
打磨之后呢，还得清洗干净，可不能让杂质留在上面捣乱。
2.2 生物样品就更麻烦些了。
有的生物样品含水量高，那得先进行脱水处理。
这脱水就像把湿漉漉的衣服晾干一样重要。
然后还得固定、镀膜等一系列操作。
如果这些步骤没做好，就像盖房子没打好地基，后面观察就会出问题。
2.3 陶瓷样品相对来说可能没那么复杂，但也得把表面处理干净，确保没有灰尘或者其他脏东西附着。
这就如同洗脸一样，要把脸洗得干干净净才能见人。
三、电镜的操作。
3.1 开机那可得小心谨慎。
就像启动一辆超级跑车，得按照步骤来。
先打开电源，然后预热一段时间。
这个预热就像运动员比赛前的热身，必不可少。
预热完了，要检查各种参数设置是否正确，这就好比出门前检查钥匙有没有带一样重要。
3.2 放置样品的时候也要轻拿轻放。
把样品放到样品台上，要确保它放得稳稳当当的。
这时候就像把宝贝放在一个安全的地方一样。
然后调整电子束的参数，像调整电子束的强度、聚焦等。
这就像调整相机的焦距一样，要让图像清晰。
在观察过程中，可能还需要根据实际情况不断调整参数，直到得到满意的图像。
这就像厨师做菜，得不断调味才能做出美味佳肴。
四、图像的获取与分析。
4.1 当参数调整好后，就可以获取图像啦。
这图像就像是微观世界的一扇窗户，通过它能看到很多奇妙的东西。
[机械仪表]日立S-4700场发射扫描电镜介绍
![[机械仪表]日立S-4700场发射扫描电镜介绍](https://img.taocdn.com/s3/m/6ee32e20f011f18583d049649b6648d7c1c70820.png)
一、扫描电镜的基本结构和工作原理： 1、电子光学部分介绍及工作原理：
电子枪 聚光镜 物镜
样品室
冷场发射电子枪
2、真空系统介绍
电镜样品的处理和制备
• 样品要干燥、洁净，没有挥发性和腐蚀性 物质。
• 不要用裸手去接触样品和样品台，含有溶 剂的样品要充分去除溶剂。
• 样品导电性良好。 • 样品在电子束照射下稳定。 • 样品要牢固地固定在样品台上。
的粉末吹走，以免污染电镜。 • 镀金膜。
其它
• 薄膜样品应将待观察面向上粘在样品台 上，观察面不能沾染灰尘或有其它污染。
• 有微孔的薄膜不要用导电胶固定。 • 要观察表面结构的纤维样品，必须两端都
固定在样品台上。 • 要进行能谱分析的样品，不能镀金膜，对
于不导电的样品，为使其导电，应镀碳 膜。
S-4700的操作及注意事项
调节样品台位置的五个轴
高调节（Z轴）
样品室 旋转调节（R） 倾斜调节（T） 纵向调节（Y轴）
横向调节（X轴）
更换样品时五个轴的位置
X
12.5mm
Y
12.5mm
Z
12.0mm
R
0°
T
0°
样品预抽室
预抽室阀门 顺时针为关 逆时针为开
预抽室
样品更换杆
注意！不要用手握杆来 打开预抽室，以免损坏 或弯曲。
样品的放置和更换
• 必须戴干净手套更换样品。 • 必须使用高度规调整好样品的高度。 • 导电胶的溶剂必须完全挥发掉才可以将
样品放入样品室。 • 用导电胶带容易引起样品漂移，并带有
挥发性物质，应尽可能用最少量以减少 对镜筒的污染。
测量样品高度的高度规
注意！样品顶面超过规的标定高度底线不能大于0.5mm, 否则在小工作距离和高倾斜角时易碰物镜。
冷场发射扫描电镜原理
冷场发射扫描电镜原理小伙伴们！今天咱们来唠唠冷场发射扫描电镜这个超酷的东西。
你可以把冷场发射扫描电镜想象成一个超级厉害的微观世界探险家。
它主要的任务呢，就是把那些超级微小的东西看得清清楚楚。
那它是怎么做到的呢？这冷场发射扫描电镜呀，有个很关键的部分叫冷场发射源。
这个源就像是一个微观世界的小喷泉。
不过它喷出来的可不是水，而是电子哦。
这个冷场发射源是用一些特殊的材料做成的，这些材料在低温下就能让电子像泉水一样源源不断地跑出来。
就好像是一群被关在小屋子里的小精灵，一有机会就欢快地跑向外面的世界。
这些跑出来的电子呢，就像是一群训练有素的小侦察兵。
它们被电场加速，然后朝着我们想要观察的样品飞奔而去。
当这些电子小侦察兵撞到样品上的时候，就会发生很多有趣的事情。
比如说，它们会产生各种各样的信号。
其中有二次电子，这二次电子就像是被撞得跳起来的小跳蚤一样。
二次电子的数量和分布可是很有讲究的呢。
它能告诉我们样品表面的很多信息，像是样品表面的高低起伏呀。
如果某个地方凸起，那这个地方的二次电子就可能会多一些，因为它更容易被电子小侦察兵撞到。
除了二次电子，还有背散射电子。
背散射电子就像是那些比较调皮的小侦察兵，它们撞到样品后不是简单地弹一下就产生二次电子，而是直接被弹了回来。
背散射电子的多少能让我们知道样品里面元素的种类和分布。
就好比不同的元素就像不同的小城堡，这些背散射电子小侦察兵在不同的城堡面前被弹回来的情况不一样。
如果是比较重的元素城堡，可能就更容易把小侦察兵弹回来，那我们看到的背散射电子就多一些。
那这些电子产生的信号怎么被我们看到呢？这就轮到探测器上场啦。
探测器就像是一个超级灵敏的小耳朵，专门听这些电子信号的动静。
它能把这些信号收集起来，然后转化成我们能看懂的图像。
这个图像就像是微观世界的一幅小地图，把样品的微观结构清清楚楚地展示在我们面前。
冷场发射扫描电镜还有一个很厉害的地方，就是它的分辨率超高。
这就好比它戴着一副超级高清的眼镜，可以看到非常非常小的东西。
ZEISS SUPRA系列场发射扫描电镜特点
ZEISS SUPRA系列场发射扫描电镜特点ZEISS SUPRA 系列电镜为肖特基（Schottky）热场发射扫描电镜。
目前欧美地区比较推崇热场发射电镜，而日本较热衷于冷场发射电镜。
肖特基热场发射电镜与冷场发射电镜相比具有一定的优势。
ZEISS场发射扫描电镜主要有如下特点：1.探针电流较大，可达10nA（20nA可选），可容易进行 BSE、EDS、WDS、EBSD、CL 等分析。
而一般冷场发射探针电流达不到这个数量级，有些分析工作（如WDS、EBSD、CL等）在冷场电镜上难以进行。
2.电子束噪声较小，<1%。
3.束流稳定度高，优于0.2%/h，适宜于长时间的各种精确分析。
上述两项指标其它厂家均未给出。
在理论上冷场发射比热场发射要差一个数量级。
4.所需的工作真空度（包括电子枪真空度和样品室真空度）较低，对环境、样品要求不高。
而冷场发射电镜的真空度比热场要高2个数量级，真空系统复杂，如样品不清洁、有挥发、放气等情况，抽真空较困难。
5.维护简便，且工作稳定。
冷场电镜每天都需要Flash（阴极还原），且发射电流不稳定，使用维护麻烦。
而热场电镜无此麻烦。
6.分辨率较高。
ZEISS场发射电镜由于其独特的镜筒设计（GEMINI镜筒），具有优越的性能，高档扫描电镜分辨率可达1nm，不比冷场发射电镜差。
7.ZEISS场发射电镜具有极好的低加速电压性能，加速电压最低可达100V，且在100V时具有较高的分辨率，优于其它品牌。
8.超大样品室、全部坐标马达驱动样品台及较大的移动范围，为使用提供了极大的方便。
9.抽屉式样品室拉门，方便样品更换及大样品、形状复杂样品的观察。
而冷场扫描电镜由于要求的真空度较高，不宜破坏样品室的真空，一般用“样品交换气锁”来更换样品，操作麻烦，且进出样品的尺寸、形状受限。
10.真空系统全自动控制，不需人工干预。
11.独特的环形In-lens二次电子探测器，探测效率高、圆周对称。
而其它厂家的In-lens探测器安装在一侧，且结构复杂。
场发射扫描电镜操作规程
11．当加速电压按钮“HT”变为兰色时，打开加速电压，按钮“HT”变为绿色。根据试样设置加速电压（0.5~30KV），工作距离（1.5, 2, 3, 6, 8, 15mm），探针电流值。
12．当发射电流值为10μA时，打开枪阀，扫描开始。
2．做完“Flash”后首次开加速电压，电压值应从0.5KV 开始逐步加大，步长小于4KV，并且要等发射电流值为10μA时，才能改变加速电压。
3．样品表面最高不能超过样品台6mm，并且在超过样品台表面一定高度后，设置的工作距离要相应加上该高度值。例如： 想观察一定电压下工作距离为3mm时的图像，而样品表面高过样品台2mm，则要调节工作距离旋钮，使工作距离值为5mm。
场发射扫描电镜操作规程
1.打开电脑，启动扫描程序。
2.将待测样品固定到样品夹上，送入样品室。
3.设置合适的加速电压、工作距离，对样品表面进行扫描观测。
4.调节操作面板上的放大倍数，焦距，亮度，对比度，像散等旋钮，获得清晰的样品图像。
5.保存样品图像。
6.测试完毕，关闭加速电压，从样品室取出样品。
7.退出扫描程序，关闭脑。
4．扫描样品时要先开加速电压，等发射电流值为10μA时再开枪阀，扫描结束后要先关闭枪阀，再关加速电压。
5．测试弱磁性的样品，放样品和取样品时要打开操作面板上的“Low Mag”按钮以减小物镜磁性，并且工作距离要在8mm以上。
6．测试样品一定要固定好以防掉入样品室。
天津理工大学材料科学与工程学院
2004年3月
6．当样品室操作面板上的“VENT” 指示灯停止闪烁保持一直亮的状态时，打开样品交换室。
场发射扫描电子显微镜
场发射扫描电子显微镜一、场发射扫描电子显微镜大体原理被加速的高能电子束照射到样品上(在高真空状态下)，入射电子束与样品彼此作用，产生各类信号，通过不同的探测器检测各类不同的信号, 即能够取得有关样品的各类信息。
例如, 最多见的二次电子信息, 就能够直接取得样品表面的图像信息。
场发射扫描电子显微镜(与一般扫描电镜不同的是采纳高亮度场发射电子枪, 从而取得高分辨率的高质量二次电子图象)能够观看和检测非均相有机材料、无机材料及微米、纳米材料样品的表面特点。
是纳米材料粒径测试和形貌观看有效仪器。
可普遍用于生物学、医学、金属材料、高分子材料、化工原料、地质矿物、商品检测、产品生产质量操纵、宝石鉴定、考古和文物鉴定及公安刑侦物分析等。
1. 光学显微镜与扫描电子显微镜光学显微镜是用可见光照射在样品表面，反射光通过一系列玻璃透镜放大后而呈现出样品的放大图象，由于波长和光干与限制, 极限只能观看到小至m左右的颗粒。
与光学显微镜不同，场发射扫描电子显微镜(电子束波长极短)是用电子束在样品表面扫描，电子束轰击样品表面，释放出二次电子和反射电子等，通过二次电子探测器检测二次电子信号, 按相同扫描规律, 在荧光屏上成像。
由于二次电子信号与样品的原子系数大小和入射角有关, 而入射角因样品表面粗糙度(形貌)而转变, 故可直接取得高质量的样品表面形貌图象。
而扫描图象景深大, 取得的二次电子图象有“三维空间成效”(立体感相当好)。
目前, 高分辨率场发射扫描电子显微镜能观看到小至1nm (对一般样品一样只能观看几纳米以上的样品)左右的颗粒。
2. 电子束与样品的彼此作用入射电子照射到样品上，其中一部份几乎不损失其能量地在样品表面被弹性散射回来，把这一部份电子称为背散射电子(BE)；若是样品超级薄，那么入射电子的一部份会穿过样品，将这一部份电子称为透射电子(TE)；其余电子的全数能量都在样品内消耗掉而为样品所吸收，即为吸收电子(AE)；另外，入射电子会将样品表面(大约10nm)层的电子打出样品表面，发射出能量极小(<50eV)的二次电子(SE)，其中也包括由于俄歇(Auger)效应而产生的具有特点能量的俄歇电子。
场发射扫描电镜技术参数
场发射扫描电镜技术参数一、系统基本信息：1.1系统名称：场发射扫描电镜。
1.2系统数量：1套。
1.3系统组成：主机，Schottky型场发射电子源，无交叉光路Gemini镜筒,圆形一体化样品室，5轴全自动马达驱动样品台，环形Inlens二次电子探测器，样品室二次电子探测器，背散射电子探测器，CCD摄像机，计算机系统，操作软件，真空系统，循环水冷却系统、空气压缩机、能谱仪，原装进口离子溅射仪，备用热场发射灯丝1根，导电胶带2卷。
二、用途：该设备主要用于金属材料、非金属材料、纳米材料的检测，可以对样品进行直接的超高分辨微观形貌观察和微区元素分析。
三、技术要求：1工作条件：1.1电源电压：220V±10V,单相50Hz，工作温度：18°C-25°C，磁场：≤3mGauss，湿度：≤60%RH，接地：独立的接地线。
1.2仪器运行的持久性：长时间连续工作。
2性能指标：★2.1分辨率：0.8nm@15kV 1.6nm@1kV★2.2加速电压：0.02-30kV★2.3加速电压调整步长：每档10V连续可调2.4探针电流：12pA-20nA2.5稳定性：优于0.2%/h2.6放大倍数范围： 10-1,000,000×3电子光学系统：3.1电子发射源：Schottky型场发射（热场发射）电子源。
★3.2 Gemini镜筒：无交叉光路设计，电子束仅在样品表面进行一次汇聚，彻底消除电子束交叉三次发生能量扩散大的问题。
★3.3电子束加速器：无需切换模式即可实现低电压模式下电子束在镜筒内维持较高能量到达样品表面，可低至20V。
能适应的表面凹凸不平样品不导电样品、成分复杂样品、需要倾斜观测的样品。
★3.4透镜系统：电磁透镜/静电透镜式复合物镜。
在任何电压条件下样品表面不形成磁场，在极短工作距离下对磁性样品的高分辨成像。
3.5聚焦：工作距离：范围可由1mm至50mm。
具有灵敏度与放大倍数相关的粗调和细调。
场发射扫描电镜维护保养内容
场发射扫描电镜维护保养内容
1. 嘿，你知道场发射扫描电镜的“洗澡”有多重要吗？就像我们每天要洗漱保持干净一样，它也需要定期清洁呢！比如我们可以用干净的软布轻轻擦拭它的镜头，去掉那些灰尘和杂物，不然怎么能拍出清晰的图像呢？清洁可是保养它的第一步呀！
2. 哇塞，可别小瞧了给场发射扫描电镜“加油”这事儿哟！这就好比汽车没油跑不动一样，它要是没了合适的润滑剂，那可不得出问题呀！定期给那些关键部位来点润滑剂，能让它运行得更顺畅呢，这可不是开玩笑的！
3. 哎呀，给场发射扫描电镜选个合适的“家”也很关键呢！不能太潮湿也不能温度太高或太低，这不就跟我们人要住舒适的房子一样嘛！你想想，如果它的“家”不合适，那它能好好工作吗？所以环境一定要把控好呀！
4. 嘿，你有没有想过给场发射扫描电镜做个“体检”呀？就像我们每年要去体检一样，它也需要呀！看看各项指标是否正常，有没有哪里出现小毛病，及时发现及时解决嘛，不然等出大问题就麻烦啦！
5. 哇，别忘了给场发射扫描电镜的“零件”们来个定期“检查”哟！就像我们检查身体器官一样，那些关键的部件可得好好关注呢！万一有个松动啥的，赶紧处理呀，难道要等它罢工吗？
6. 哼，千万不要小瞧了日常对场发射扫描电镜的维护呀！这可关系到它能陪我们多久呢，如果不好好保养，它很快就会“生病”的，到时候可别后悔哟！
我的观点结论就是：一定要认真对待场发射扫描电镜的维护保养，它可是我们的重要伙伴，只有好好呵护它，它才能更好地为我们服务呀！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FEI Quanta 250FEG 场发射扫描电镜的原理及操作
发射扫描电镜的原理及操作
目录
场发描电镜的原理
一、射扫
二、Quanta 250 FEG的基本操作
二
一、场发射扫描电镜的原理
11
1.1场发射扫描电镜的原理
一、场发射扫描电镜的原理
电子枪的种类
一、场发射扫描电镜的原理
热场场发射扫描电镜
束流大较为稳定，亮度高，其常用工作电压5-10kV，一般适合于导电导热性能好的样品
般适合于导电导热性能好的样品另配有BSE探头
冷场场发射扫描电镜
束流小，其常用工作电压（4-15kV），分辨率高，适合导电性较弱，颗粒较小的样品
高适合导电性较弱颗粒较小的样品
一、场发射扫描电镜的原理
电子激发样品可获得多种物理信号
一、场发射扫描电镜的原理
二次电子SE
二次电子是指被入射电子轰击出来的核外电子。
携带有样品的表面形貌信息,通常来自样品表面5-50 nm的区域，能量为0-50 eV。
由于它发自试样表面层，入射电子还没有较多次散射，因此产生二次电子的面积与入射电子的照射面积没多大区别。
所以二次电子的分辨率较高，一般可达到50-100 Å。
扫描电子显微镜的分辨率通常就是二次电子分辨率。
二次电子产额随原于序数的变化不明要取决于表面形貌
额随原于序数的变化不明显，它主要取决于表面形貌。
一、场发射扫描电镜的原理
背散射电子BSE
背散射电子是指入射电子与试样相互作用经过多次散射后，
重新逸出试样表面的高能电子。
背散射电子的产生范围在1000 Å到1 m深，由于背散射电子的产额随原子序数的增加而增加，所以，利用背散射电子作为成像信号不仅能分析形貌特征也可用来显示原子序数衬度成像信号不仅能分析形貌特征，也可用来显示原子序数衬度，定性地进行成分分析。
MgO MgO SrTiO 3SrTiO 3
（a）image of SE （b）image of BSE
一、场发射扫描电镜的原理
X-特征射线
特征X射线：原子内壳层电子被电离后，由较外层电子向内壳层跃迁产生的具有特征能量的电磁辐射光子。
（应用于DES）
原子核外电子壳层特征X射线能级图。
