小型农田水利工程泵站设计.ppt共28页29页PPT
农田水利泵站设计图 （两套）
《泵站规划》幻灯片
泵站
承泄区
四、排涝设计流量确实定
取决于：排区面积 排涝标准
是确定工程规模的重要指标。
1．排涝标准 影响因素：暴雨情况、产汇流过程、植
被、 土质、蒸发、调蓄情况、
2．排涝标准的表示
二、排水区的划分 1．平源圩区 地形特征：地面比较平坦，但仍有一定的
高差。 水位特征：汛期外河水位一般高于内河水
位， 有时较低。
排水区划分： 高排区〔自排〕 低排区〔抽排〕〔外水位长期高于田面〕
2．半山、半圩地区 地形特征：圩后是高地，圩前是江湖。 水位特征: 汛期外水位高于圩内田面。 排水区划分：上下分开
适用：灌区面积大，地形高差大。 特点：与一站一区相比，可有效地节省能源。
C3
D3
B3 A3
C2
D2
B2 A2 D1
C1
B1 A1
4．一站分级提水，分区灌溉
H2 H1
特点：在一座泵站内安装扬 7
程不同的几台泵，分别向 相应的出水池供给。
29
3
8
6
1 10
4
5
〔高地用高池灌溉，低地用
图1－5
低池灌溉。〕
《泵站规划》幻灯片
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
4．水利设施：水库、渠道〔河道〕、电站、泵站、桥 涵、水闸、船闸、渡槽、鱼道。
5．工程规模：建筑物等级、标准以及影响范围。
6．配合运用：各建筑物之间的协调关系，联合运行。
优点：工期短，收效快，排水及时。 缺点：管理分散，总造价高，泵站效率低。
2．排水方式
〔1〕一级排水——由排水站将涝水直接排入承泄区，或由排 水站将涝水先排入蓄涝容积，当外河水位较低时再自流入 承泄区。
农田水利小型泵站设计(理论计算)
农田水利小型泵站设计设计参数：灌溉面积500亩，地区灌溉系数m=0.8万亩/米3/秒，出水池水位26.50米，建站处干渠正常水位23.00米，最高水位24.50米。
一、推求设计流量Q和设计扬程H：设计流量Q0.063m3/s；设计扬程H 1.2H实 1.2（▽上−▽下正） 1.2（26.5−23.0）=1.2×3.5=4.2m二、根据Q=0.063m3/s和H=4.2m，利用《水泵规格性能表》选择水泵。
方案1：200HW-4S，H=4.2米，Q=0.071m3/s，N=5.5kw；方案2：200HW-5S H=4.2米，Q=0.078m3/s，N=7.5kw；考虑到变压器台区离泵站较远，配电电机功效不能完全发挥，故选7.5kw电机，选用“方案2”。
三、布置管线、选择管道和配件：管线布置见图，进水管长4.5m，出水管长9.5m，用钢管，d进=200mm，d出=200mm；进水段d=200mm的有底阀滤网、d=200mm的45°铸铁弯头各一个，出水段配D g=200mm的拍门一个，d200mm的90°铸铁弯头一个，d200mm的45°铸铁弯头两个。
四、计算水泵安装高：1.计算吸水扬程损失h吸损：用Q=0.078 m3/s和d=0.2m查《钢压力管每米长沿程水头损失△沿值表》得△沿吸 4.62cm/m·管，则h吸沿损=△沿吸·L吸 4.62×4.5=20.79cm m。
求局部阻力系数：有底阀滤网，根据d1=200mm，查《局组系数ξ表》得ξ底阀=5.2；d=200mm的90°铸铁弯头，根据d=200mm和θ=90°，查《铸铁弯头R值表》得R=300mm，则0.333，查《局组系数ξ表》得ξ´=0.175，故ξ90°弯ξ´0.175×0.175；Σξ吸ξ底阀+ξ90°弯 5.2+0.175=5.375，用Q0.078m3/s和d=200mm，查《压力管单位局部水头损失△局值表》得△局31.56cm/每ξ´则h吸局损=△局Σξ吸=31.56×5.375=169.6cm≈1.70m，故h吸损= h吸沿损+h吸局损=0.21+1.70=1.91 m；2.计算水泵进口处流速水头V进==2.48m/s，则0.31m3.根据建站处高程25.00m，查《》得=10.3m；4.计算水泵安装高度：从水泵规格性能表上查得，Hs ≈10− [HPSH]C=10−4.0=6mH安=Hs−（10−）−−h吸损=6−（10−10.3）−0.31−1.91=4.08m；5.计算水泵安装高：▽安=▽下+H安=▽低+H安=22.5+4.08=26.58m H max=25.00m；满足要求。
排水泵站的设计基本培训PPT课件( 29页)
5.1 概述
5.1.1 排水泵站分类 5.1.2 排水泵站的基本组成和作用 5.1.3 排水泵站的基本类型 5.1.4 排水泵站的一般规定
5.1.1 排水泵站分类 提升污(废)水、污泥的泵站统称为排水泵站. 1. 按排水性质分,有污水泵站、雨水泵站、合流泵站、污泥泵
站等。 2. 按排水系统中的作用分，中途泵站、终点泵站。 3. 按水泵启动前引水方式分，自灌式泵站和非自灌式泵站； 4. 按泵房平面形状分，有圆形、矩形、组合型泵站； 5. 按集水池与水泵间的组合情况分，有合建式和分建式泵站 6. 按水泵与地面相对位置关系分，有地下式和半地下式泵站
出水管的所有管道应不妨碍交 通、检修等，便于安装和拆卸
泵组间
水泵机组的平面布置一般按单排布置； 泵组多时，可采用两排或交叉排列布置
影响泵组间 布置的因素
水泵型号 外形尺寸 水泵台数 泵站建筑形式
布置要求
泵组之间、泵组与墙壁 之间有一定的距离，满 足维修和安装需要
泵组间的高度应 便于设置的吊装
污水泵站 建筑要求
5.1.2 排水泵站的基本组成和作用
排水泵站的基本组成有格栅、集水池、机器间、辅助间,有时 还附有专用变电所等.
1.格栅：一般安装在集水池内,用来拦截雨水、生活污水和工 业废水中大块的悬浮物和漂浮物,以保护水泵叶轮和管道配件 避免堵塞和磨损,保证水泵正常运行.
2.集水池：在一定程度上调节来水量的不均匀,以保证水泵在 较均匀的流量下高效率工作.集水池的尺寸一般满足水泵吸入 装置和格栅的安装要求.
泵站前第一个窨井处
事故排出口的设置，应取得当 地环保部门卫生机关的同意
污水泵站建筑形式 按泵站与集水井的组合方式区分
合建式
小型农田水利工程泵站设计.ppt
主目录
2、设计工作内容
2.3、特征扬程的确定
泵站特征扬程包括设计扬程、平均扬程、最高扬程和最低扬程。特征扬程按以下 步骤计算确定：（1）根据《泵站设计规范》第3.3条的规定推算泵站进水池最高（防 洪）水位、设计水位、最高运行水位、最低运行水位、平均水位；（2）根据《泵站设 计规范》第3.条的规定计算泵站设计、平均、最高和最低净扬程，并按净扬程的 15~25%估算管路扬程损失后，即可得到初选水泵时的选泵特征扬程 (对于有输出管道 的泵站工程应通过水头损失计算确定) 。
D 式中：D—钢管内径（mm）
130
总结与建议
※因进水管道设计流速低于出水管道设计流速，故进水管道管径一般要大于或等于出水 管道管径。若进水管管径过小，会造成进水管流速过大，水头损失大，进水效果不佳。
主目录
2.5.3、提水管设计及设计扬程计算
章节目录
3、提水管水头损失计算：
管道的水头损失由沿程水头损失和局部水头损失两部分组成，当采用估算法计算局部水头损失时
（2）水泵类型选择。水泵类型主要根据扬程选择，常用有离心泵、轴流泵、混流泵 等。 一般情况下，泵站设计扬程H
小于l0m，宜选用轴流泵； 5—20m，宜选用混流泵； 20—l00m，宜选用单级离心泵； 大于100m时可选用多级离心泵。
总结与建议
※贵州山区小农水工程泵站的设计扬程一般较高，多选择单级、多级离心泵，具体选单级还是多级主 要由水泵的性能决定，原则是尽可能保证泵在性能曲线内高效区运行，《泵站设计规、抗渗性能良好的天然地基上，以保证泵站建筑的稳定和安全，同时
节省土建投资。不应设在大的和活动性的断裂构造带以及其它不良地质地段。
※站址选在淤泥、流沙、湿陷性黄土、膨胀土等软基地段时，应慎重研究确定基础类型和
小型泵站设计

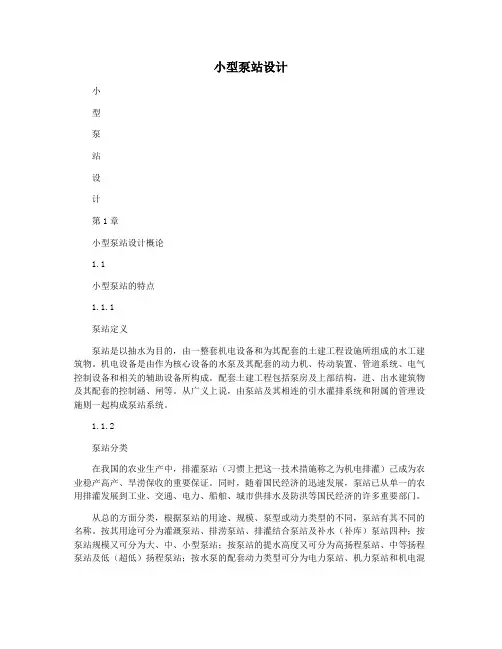

小型泵站设计小型泵站设计第1章小型泵站设计概论1.1小型泵站的特点1.1.1泵站定义泵站是以抽水为目的，由一整套机电设备和为其配套的土建工程设施所组成的水工建筑物。
机电设备是由作为核心设备的水泵及其配套的动力机、传动装置、管道系统、电气控制设备和相关的辅助设备所构成。
配套土建工程包括泵房及上部结构，进、出水建筑物及其配套的控制涵、闸等。
从广义上说，由泵站及其相连的引水灌排系统和附属的管理设施则一起构成泵站系统。
1.1.2泵站分类在我国的农业生产中，排灌泵站（习惯上把这一技术措施称之为机电排灌）己成为农业稳产高产、旱涝保收的重要保证。
同时，随着国民经济的迅速发展，泵站已从单一的农用排灌发展到工业、交通、电力、船舶、城市供排水及防洪等国民经济的许多重要部门。
从总的方面分类，根据泵站的用途、规模、泵型或动力类型的不同，泵站有其不同的名称。
按其用途可分为灌溉泵站、排涝泵站、排灌结合泵站及补水（补库）泵站四种；按泵站规模又可分为大、中、小型泵站；按泵站的提水高度又可分为高扬程泵站、中等扬程泵站及低（超低）扬程泵站；按水泵的配套动力类型可分为电力泵站、机力泵站和机电混装泵站；按其所用的水泵类型又可分为轴流泵站、混流泵站、离心泵站、圬工泵站及潜水泵站等几种。
本设计所涉及的泵站范围主要是流量在10m3/s以下、泵的口径不超过500mm的泵型及单级扬程不超过50m的泵站。
1.1.3不同类型地区泵站的特点根据不同类型地区的特点，其所建泵站无论是泵型还是泵站的型式都体现出不同的特点。
（1）低洼圩区；主要分布于江苏省里下河和太湖河网地区、浙江省杭嘉湖地区、广东省珠江三角洲等地区。
这些地区地势平坦而低洼。
当暴雨时，内涝普积，外水压境，外水位常接近或高出地面无法自排。
在天旱时，外水位往往低于地面不能引灌。
因此，在低洼圩区必须积极发展机电排灌。
在这类地区，机电排灌的特点是排涝模数大于灌溉模数。
建站中，多以低扬程排涝站为主，排灌降结合，有的也建有单灌站。
泵站工程规划ppt
教学内容及重点▪一、泵站工程规划任务和原则▪二、站址选择和枢纽的总体布置▪三、泵站设计流量和设计扬程的确定。
▪一、泵站的分类及建筑物组成▪1、分类：灌溉泵站泵站排水泵站排灌泵站▪一、泵站的分类及建筑物组成▪2、建筑物组成：一般有取水建筑物、引水建筑物，进水建筑物，泵房，出水建筑物、泄水建筑物，还有变电站、交通建筑物和其他水工建筑物等。
▪二、规划任务和原则▪（一）规划任务▪泵站工程规划的主要任务是：▪排灌区的划分；▪站址选择；▪排灌标准；▪枢纽布置；▪二、规划任务和原则▪（一）规划任务▪泵站工程规划的主要任务是：设计流量和设计扬程计算；装机容量的确定；计算经济指标，评价工程效果；拟定工程运行管理方案等。
▪（二）规划原则▪因地制宜规划：正确地处理自排和抽排、近期与远期、局部与整体的关系。
▪结合农业水利的区划；▪具有良好的经济效益。
▪一、灌区的分区▪1、一站一级提水、一区灌溉▪一座泵站、一条干渠。
▪适用于面积较小、地面高差不大的灌区。
▪一、灌区的分区▪2 、多站一级提水、分区灌溉▪每个小灌区由单独的泵站和渠系供水。
▪适用于灌区由于地形或沟河分割。
▪一、灌区的分区▪3 、多站分级提水、分区灌溉▪全区分为若干高程不同的灌区分级提水，每级灌区由一条干渠控制。
▪适用于面积较大、地形变化较大的高扬程灌区。
▪ 4 、一站分级提水、分区灌溉▪在一座泵站内，安装扬程不同的水泵，由高低出水池和相应渠道供水。
▪一、灌区的分区▪4 、一站分级提水、分区灌溉▪在一座泵站内，安装扬程不同的水泵，由高低出水池和相应渠道供水。
一站一级提水、一区灌溉多站一级提水、分区灌溉一站分级提水、分区灌溉多站分级提水、分区灌溉▪二、站址选择和建筑物总体布置▪（一）站址选择▪(l）地形：要求平坦、开阔，以利于泵站建筑物的总体布置和施工，且工程量较小。
▪(2）地质：地质条件好。
▪(3）水源：要求水源的水质、水量、水温能满足用水要求。
▪(4）取水口位置：应按保证引水，有利于防洪。
小型农田水利工程建设标准课件
灌溉供水，计划播种时灌水1次，灌溉方法采用坐水种；生 长期灌水2次，灌溉方法采用地膜穴灌。 1.5×3＋1.5×5×2＝19.5m3
牲畜用水 （1×40＋3×15 ＋ 5×5）×365÷1000＝40.15m3
该户人家1年用水共计：73＋19.5＋40.15 ＝132.65m3
小型农田水利工程建设标准
（二）几种用途的雨水积蓄利用工程
m
S i S ij
j
式中：Si——i种材料集流面总面积， m2； Sij——j种用途第i种材料的集流面面积， m2；
（区分概念：不同用途的工程供水保证率不同，当一个工程 有几种用途时，应采用不同保证率的降雨量分别计算不同 用途所需的各类集流面面积，再把同类型集流面各种用途 所需面积相加，即得到该类型集流面的总面积。）
（二）蓄水工程容积的确定
V
KW
1－
式中：V——蓄水容积，m3； W——全年供水量，m3 ； α——蓄水工程蒸发、渗漏损失系数，取0.05～0.1； K——容积系数，我省可取0.25～0.4。
（K值，我省的一些经验，复蓄次数3～4次，相当于容积系 数为0.25 ～0.33。）
小型农田水利工程建设标准
下面给出一些参考尺寸：
岩石地区水窖的参考尺寸表
容积（m3） 15 20 30
深度（m） 2.2 2.4 2.6
泵站工艺设计PPT学习教案
二、给水泵站工艺设计步骤和 方法
泵站工艺设计步骤和方法分述如下： （1）确定设计流量和扬程。 （2）初步选泵和电动机或其它原动机，包括选择水泵的型
号、工作泵和备用泵的台数。由于初步选泵时泵站尚未 设计好，吸水管、压水管路也未进行布置，水流通过管 路中的水头损失是未知的，水泵的扬程不能确切知道， 只能假定泵站内管道中的水头损失为某一个数值。一般 在初步选泵时，可假定此数或按净扬程的百分比（详见 第二章水泵选型）。根据所选泵的轴功率及转速选用电 动机。如果机组由水泵厂配套供应，则不必另选。
计资料、调查资料、竣工图或实测图。
第1页/共33页
2.参考资料 （1）地区内现有水泵站的运行情况调查资料、水
泵站形式、建筑规模和年限、结构形式、机组 台数和设备性能、历年大修次数、曾经发生的 事故及其原因分析和解决办法、冬季采暖、季 通风情况、电源或其它动力来源等； （2）地区内现有泵站的设计图、竣工图或实测图； （3）地区内已有泵站的施工方法和施工经验； （4）施工中可能利用的机械和劳动力的来源； （5）其它有关参考资料。
5.2 2.0 23.520
基础实际深度连同泵房底板在内，应为3.25 。
第11页/共33页
4.吸水管路与压水管路计算
每台水泵有单独的吸水管与压水管
(1)吸水管 已知
Q1
17500 3
5833m3
/h
1.62m3
/s
采用 1220×12钢管，则 ，v 1.45m / s i 1.77103 m / m
第12页/共33页
第13页/共33页
第14页/共33页
由于管径较大，相应的连接配件（如三通、大小头等）没有全国 通用的标准系列产品，本设计中便采用了一些自制的配件，在其 它设计中，以选用全国通用标准产品为宜。
泵站PPT
（四）总体布臵 1、一般规定 （1）泵站的总体布臵应根据站址的地形、地质、水 流、泥沙、供电、环境等条件，结合整个水利枢纽或供水 系统布局，综合利用要求，机组型式等，做到布臵合理， 有利施工，运行安全，管理方便，少占耕地，美观协调。 （2）泵站的总体布臵应包括泵房，进、出水建筑物， 专用变电站，其它枢纽建筑物和工程管理用房、职工住房， 内外交通、通信、以及其它维护管理设施的布臵。 （3）站区布臵应满足防火安全、卫生防护和环境绿 化等要求，泵房附近和职工生活区宜列为绿化重点地段。 （4）泵站室外专用变电站应靠近辅机房布臵，宜与 安装检修间同一高程，并应满足变电设备的安装检修、运 输通道、进线出线、防火防爆等要求。
（6）主泵房宽度应根据主机组及辅助设备、电气设备布臵要 求，进、出水流道（或管道）的尺寸，工作通道宽度，进、出水侧 必需的设备吊运要求等因素，结合起吊设备的标准跨度确定，并应 符合规范规定。 立式机组主泵房水泵层宽度的确定，还应考虑集水、排水廊道的布 臵要求等因素。 （7）主泵房各层高度应根据主机组及辅助设备、电气设备的 布臵，机组的安装、运行、检修，设备吊运以及泵房内通风、采暖 和采光要求等因素确定，并应符合规范规定。 （8）主泵房水泵层底板高程应根据水泵安装高程和进水流道 （含吸水室）布臵或管道安装要求等因素确定。水泵安装高程应根 据规范规定的要求，结合泵房处的地形、地质条件综合确定。 主泵房电动机层楼板高程应根据水泵安装高程和泵轴、电动机轴的 长度等因素确定。 （9）安装在主泵房机组周围的辅助设备、电气设备及管道、 电缆道，其布臵应避免交叉干扰。 （10）辅机房宜设臵在紧靠主泵房的一端或出水侧，其尺寸应 根据辅助设备布臵、安装、运行和检修等要求确定，且应与泵房总 体布臵相协调。
（4）供水泵站的布臵型式，应符合现行国家标准 《室外给水设计规范》的规定。 （5）建于堤防处且地基条件较好的低扬程、大流量 泵站，宜采用堤身式布臵；而扬程较高或地基条件稍差或 建于重要堤防处的泵站，宜采用堤后式布臵。 （6）从多泥沙河流上取水的泵站，当具备自流引水 沉沙、冲沙条件时，应在引渠上布臵沉沙、冲沙或清淤设 施；当不具备自流引水沉沙、冲沙条件时，可在岸边设低 扬程泵站，布臵沉沙、冲沙及其它排沙设施。 （7）对于运行时水源有冰凌的泵站，应有防冰、导 冰设施。 （8）在深挖方地带修建泵站，应合理确定泵房的开 挖深度，减少地下水对泵站运行的不利影响，并应采取必 要的通风、采暖和采光等措施。 （9）紧靠山坡、溪沟修建泵站，应设臵排泄山洪和 防止局部滑坡、滚石等的工程措施。
农田水利工程中小型泵站设计
农田水利工程中小型泵站设计摘要: 农田保护工程是现代农业发展的重要手段，是提高农业生产和发展水平，保障农业生产和进步的基础。
农田水源保护项目包括取水项目、供水和分配项目以及灌排水项目。
农业用地节水项目的结构规划和配置，必须从整体上综合考虑，方案的决策和设计必须合理的利用地形和地质的差异。
本文在农田水利项目中小泵站规划的基础上，探讨了农业生产与发展的类型，分析了泵站的技术改造与设计，并确定了相应的方案。
关键词:农田水利工程;中小型泵站设计;现状问题1农田水利工程中小型泵站的设计原则泵站的设计是由水源的分布和水量决定的，在设计淮北平原农业用地水源管理活动的现实工作中，泵站的大小通常由流量、扬程等参数决定。
小型泵站常用的水泵有湿泵和干泵，而轴流泵、混流泵和离心泵本质上都是干泵。
修建中小型泵站等水工建筑物，一是可以优化农业生产布局，二是能够适应农田灌溉结构，借助灌排水通道改变灌溉流向，使其更加科学合理。
在泵站设计过程中，水源验证是泵站建设的一个首要因素，其基本要求是假设在采取了适当的预防措施后，确定其在不同的灌排压力状态下，是否能够满足实际生产需求，同时确定泵站的防洪措施与实际情况是否一致，以及对泵站建设可能发生的后续事故是否采取了适当的措施。
水源的分布、流向和水量决定了农业生产系统的具体方式，因此泵站的规划应在水源的分布、水质的条件等基础上进行。
通常在丘陵和低洼地及圩区更广泛地使用泵站，在当地水资源缺乏的地区提供灌溉和供水，可以有效地提高灌溉保证率，保障农业生产；在低洼易涝区提供排水服务，能够有效提高农田排涝标准，降低减产风险。
泵站选址的地表水现状条件，也是决定泵站运行水平的一个标准，地表水资源不仅能够预防旱涝灾害，也能起到一定的救援作用，消除农业用电、缺水等有矛盾的问题，因此，水源地的储水能力以及水质条件对于泵站的设计也至关重要。
同时，泵站内的机电设备运行状态也需要增加检查和维修的内容，在机电设备的选型中全面了解产品设备的质量、特性、数量、运行要求以及审查的运行状态，后续设计中需对应解决可能因设备故障和使用限制而产生的运行问题。
小型农田水利工程泵站设计
泵站设计的重要性
01
02
03
保障农业灌溉
泵站是农业灌溉系统中不 可或缺的组成部分，能够 提供稳定的水源，满足作 物生长的需求。
提高抗旱能力
合理设计的泵站能够有效 地调节水位，增强农田的 抗旱能力，减少水旱灾害 对农业生产的影响。
促进农村经济发展
小型农田水利工程的建设 有助于改善农村生产和生 活条件，促进农村经济的 可持续发展。
阀门与仪表
配置适当的阀门、压力表、流量计 等设备，对泵的运行状态进行实时 监测和控制。
04
泵站设计的优化与改进
节能减排设计
节能设计
优化泵站设备选型，选用高效、低能 耗的水泵，降低运行成本。同时，合 理配置电机功率，避免大马拉小车的 现象。
减排措施
采用环保材料和工艺，减少对环境的 污染。同时，加强泵站废水的处理和 排放管理，确保废水达标排放。
总结词
合理规划、技术创新
详细描述
该泵站设计充分考虑了当地地形、水文条件以及农业需求，采用了适宜的泵型和 配套设施，确保了泵站的高效运行和低能耗。同时，在设计中还融入了技术创新 ，如采用新型的泵站控制系统和材料，提高了泵站的稳定性和耐久性。
成功案例二
总结词
节能环保、自动化控制
详细描述
该泵站设计注重节能和环保，选用了高效低能耗的水泵和电机，同时优化了泵站的整体布局，减少了不必要的能 源损失。此外，泵站还采用了自动化控制系统，实现了远程监控和智能管理，提高了泵站的运行效率和可靠性。
安全防护设计
防洪涝灾害
泵站设计应充分考虑当地的气候和水文条件，合理确定泵站规模和排水能力， 确保在暴雨、洪涝等灾害发生时能够及时排水防涝。
防电气安全
加强泵站电气安全设计，合理配置电气设备和线路，确保泵站运行过程中的电 气安全。同时，加强设备的维护和检修，及时发现和排除电气故障。
泵与泵站设计PPT课件
泵站工艺设计步骤和方法
(1) 确定设计流量和扬程。 (2) 初步选泵和电动机或其它原动机，包括
水泵的型号，工作泵和备用泵的台数。 (3) 设计机组的基础。 (4) 计算水泵的吸水管和压水管的直径。 (5) 布置机组和管道。 (6) 精选水泵和电动机。
泵站工艺设计步骤和方法
(7) 选择泵站中的附属设备。 (8) 确定泵房建筑高度。 (9) 确定泵房的平面尺寸，初步规划泵
置在泵房外面。
3、横向双行排列 适用在泵房中机组较多的圆形取水泵站；
这种布置形式两行水泵的转向相反需配置不同 转向的轴套止锁装置。
水泵机组的基础
卧式水泵均为块式基础，其尺寸大小一般均按所选 水泵安装尺寸所提供的数据确定。 (1)对于小泵： 基础长度L＝底座长度L1十(0.15-0.20)(m) 基础宽度B B＝底座螺孔间距(在宽度方向上)b1十(0.15-0.20)(m) 基础高度H＝底座地脚螺钉的长度l1十(0.15-0.20)(m) (2)对于不带底座的大、中型水泵： 可根据水泵或电动机(取其宽者)地脚螺孔的间距加 上，基础高度确定方法同上。
管网设计的部分成果：
① 根据用水曲线确定的二级泵站工作制度， 分2级工作。 第一级，从（22）时到（6）时，每小 时占全天用水量的2.5 %； 第二级，从（6）时到（22）时，每小 时占全天用水量的5 %。
管网设计的部分成果：
② 城市的设计最不利点的地面标高108m， 控制点自由水压35 m。
③ 管网平差得出的泵站至最不利点的输水 管和管网的总水头损失为21 m；
二级泵站的设计流量Qh 对于小城市的给水系统，大多数采用泵站均匀
供水方式，即泵站的设计流量按最高日平均时
用水量计算
最
对于大城市的给水系统，宜采取泵站分级供水 大
泵站工程课件 PPT
43
44
第二节 城镇给水流量
给水系统示意图 1. 取水构筑物 2.一级泵站 3.水处理构筑物 4. 清水池 5.二级泵站 6.输水管 7.管网 8.水塔
45
46
47
48
49
50
51
（2）向水塔供水时，可适当减小泵站装机容量
118
119
四、柴油机的选型
1.计算柴油机的配套功率，按12h功率或持续功率 初选 2.确定水泵工作范围 3.确定柴油机的允许工作范围
120
4.确定柴油机的实际工作范围 121
5.校核柴油机实际工作范围
柴油机实际工作范围的校核
第五节 传动设备
一、直接传动二、齿轮传动三、皮带传动四、液压传动
122
在上述基础上扣除排水渠水力损失作为泵站最低 运行水位，是水泵安装高程的确定依据 （4）平均水位：取与设计水位同 2.出水池水位 （1）防洪水位：按建筑物相应等级确定
77
78
79
80
第二节 管路损失扬程 81
82
第四节 简单管路泵站需要扬程 83
84
85
86
87
88
第六章 水泵机组选型与配套 第一节 水泵类型和规格
107
(3) 做功行程：进气门、排气门均关闭。当压缩 行程接近终了时，高压油泵将柴油喷入汽缸燃烧 室，与空气混合后立即自行点火燃烧。高温高压 燃气推动活塞从上止点向下止点运动，并通过曲 柄连杆机构输出机械能 (4) 排气行程：排气门开启，进气门关闭，活塞 从下止点向上止点运动。废气通过汽缸内外压差 作用和活塞排挤作用向缸外排出
泵站PPT
（2）泵房布置应符合下列规定： 1）满足机电设备布置、安装、运行和检修的要求。 2）满足泵房结构布置的要求。 3）满足泵房内通风、采暖和采光要求，并符合防潮、防火、 防噪声等技术规定。 4）满足内外交通运输的要求。 5）注意建筑造型，做到布置合理，适用美观。 （3）泵房挡水部位顶部安全超高不应小于规范规定。 （4）主机组间距应根据机电设备和建筑结构布置的要求确定， 并应符合规范规定。 （5）主泵房长度应根据主机组台数、布置形式、机组间距， 边机组段长度和安装检修间的布置等因素确定，并应满足机组吊运 和泵房内部交通的要求。
（3）站区布置应满足防火安全、卫生防护和环境绿 化等要求，泵房附近和职工生活区宜列为绿化重点地段。
（4）泵站室外专用变电站应靠近辅机房布置，宜与 安装检修间同一高程，并应满足变电设备的安装检修、运 输通道、进线出线、防火防爆等要求。
（5）站区内交通布置应满足机电设备运输、运行人 员上下班方便的要求，并应延伸至辅机房和安装检修间门 前。道路的最大纵坡应符合国家现行标准《公路工程技术 标准》的规定。
（四）总体布置 1、一般规定 （1）泵站的总体布置应根据站址的地形、地质、水
流、泥沙、供电、环境等条件，结合整个水利枢纽或供水 系统布局，综合利用要求，机组型式等，做到布置合理， 有利施工，运行安全，管理方便，少占耕地，美观协调。
（2）泵站的总体布置应包括泵房，进、出水建筑物， 专用变电站，其它枢纽建筑物和工程管理用房、职工住房， 内外交通、通信、以及其它维护管理设施的布置。
（8）主泵房水泵层底板高程应根据水泵安装高程和进水流道 （含吸水室）布置或管道安装要求等因素确定。水泵安装高程应根 据规范规定的要求，结合泵房处的地形、地质条件综合确定。 主泵房电动机层楼板高程应根据水泵安装高程和泵轴、电动机轴的 长度等因素确定。
泵站设计给水泵站工艺设计PPT课件
第5页/共91页
３、给水泵站的分类
取水泵站平面布置
6
第6页/共91页
３、给水泵站的分类
取水泵站平面布置
7
第7页/共91页
３、给水泵站的分类
取水泵站效果图
缆车式取水泵站取水泵车
8
第8页/共91页
３、给水泵站的分类
• 设计注意点
A、泵房形式：山区一般圆形钢筋混凝土结构。“贵在 平面”
B、在土建结构方面应考虑到河岸的稳定性、泵房筒体 的抗浮、抗裂、防倾覆、防滑坡等方面。
• 水泵机组的布置
1、 纵向排列(即各机组轴线平行单排并列) 适用于如IS型单级单吸悬管式离心泵。
机组布置基本要求 工作可靠、运行安全、维修方便、管道简单、考虑扩建发展。
36
第36页/共91页
6.4 水泵机组的布置和基础设计
机组之间各部尺寸要求：
C
D
3 B2
F1
A
水泵机组纵向排列
(1)水管外壁和墙壁的净距A：A=最大设备的宽度加1m， 但A≮ 2m。 (2)水管与水管之间的净距B：B＞0. 7m (3)水管外壁与配电设备的安全操作距离C：当为低压配 电设备时C≮ 1. 5m，高压配电设备C≮ 2m。
(2)直H接供 H水ST ' h Hsev (1～2)
HST’——水源井中枯水位(或最低动水位)与给水管网中 控制点的地面标高差(mH2O)； Σh——管路中的总水头损失(mH20)； Hsev——给水管网中控制点所要求的最小自由水压(也 叫服务水头)。
15
第15页/共91页
二级泵站的设计流量
第21页/共91页
例题
根据给水管网设计资料，己知最高日最高时用水量
