压控晶体振荡器选用中的几个问题
晶体振荡器使用注意事项

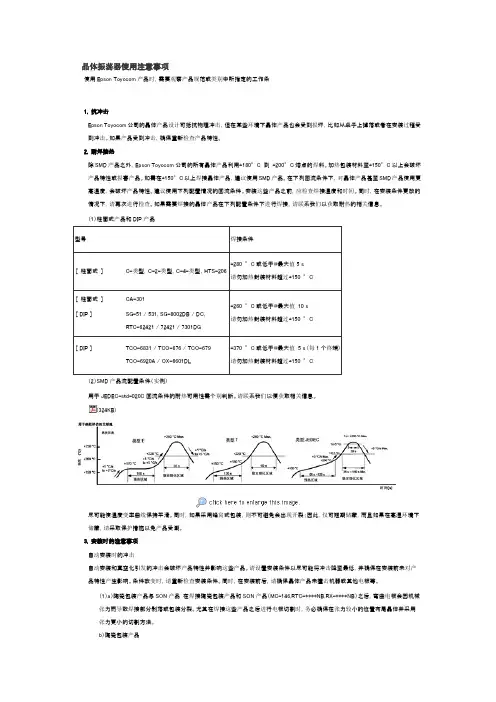

晶体振荡器使用注意事项使用Epson Toyocom 产品时，需要观察产品规范或类别中所指定的工作条1. 抗冲击Epson Toyocom 公司的晶体产品设计可抵抗物理冲击，但在某些环境下晶体产品也会受到损坏，比如从桌子上掉落或者在安装过程受到冲击。
如果产品受到冲击，确保重新检查产品特性。
2. 耐焊接热除SMD 产品之外，Epson Toyocom 公司的所有晶体产品利用+180°C 到 +200°C 熔点的焊料。
加热包装材料至+150°C 以上会破坏产品特性或损害产品。
如需在+150°C 以上焊接晶体产品，建议使用SMD 产品。
在下列回流条件下，对晶体产品甚至SMD 产品使用更高温度，会破坏产品特性。
建议使用下列配置情况的回流条件。
安装这些产品之前，应检查焊接温度和时间。
同时，在安装条件更改的情况下，请再次进行检查。
如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。
（1）柱面式产品和DIP 产品（2）SMD 产品流配置条件（实例）用于JEDEC-std-020C 回流条件的耐热可用性需个别判断。
请联系我们以便获取相关信息。
(324KB)尽可能使温度变率曲线保持平滑。
同时，如果采用蜂窝式包装，则不可避免会出现开裂；因此，仅可短期储藏，而且如果在高湿环境下储藏，请采取保护措施以免产品受潮。
3. 安装时的注意事项自动安装时的冲击自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。
请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。
条件改变时，请重新检查安装条件。
同时，在安装前后，请确保晶体产品未撞击机器或其他电板等。
（1）a ）陶瓷包装产品与SON 产品 在焊接陶瓷包装产品和SON 产品（MC-146,RTC-****NB,RX-****NB ）之后，弯曲电板会因机械张力而导致焊接部分剥落或包装分裂。
尤其在焊接这些产品之后进行电板切割时，务必确保在张力较小的位置布局晶体并采用张力更小的切割方法。
晶体时钟振荡器的选择
晶振的选择注意某些参数，设计工程师即可选择到适合应用的振荡器M-tron Industries 公司Bill Jennewein 著---- 今天无数电子线路和应用需要精确定时或时钟基准信号。
晶体时钟振荡器极为适合这方面的许多应用。
---- 时钟振荡器有多种封装，它的特点是电气性能规范多种多样。
它有好几种不同的类型：电压控制晶体振荡器（VCXO）、恒温箱晶体振荡器、温度补偿晶体振荡器（TCXO）（OCXO），以及数字补偿晶体振荡器（DCXO）。
每种类型都有自己的独特性能。
---- 频率稳定性的考虑---- 晶体振荡器的主要特性之一是工作温度内的稳定性，它是决定振荡器价格的重要因素。
稳定性愈高或温度范围愈宽，器件的价格亦愈高。
---- 设计工程师要慎密决定对特定应用的实际需要，然后规定振荡器的稳定度。
指标过高意味着花钱愈多。
---- 对于频率稳定度要求±20ppm 或以上的应用，可使用普通无补偿的晶体振荡器。
对于成于±1 至±20ppm 的稳定度，应该考虑TCXO。
对于低于±1ppm 的稳定度，应该考虑OCXO 或DCXO。
---- 输出---- 必需考虑的其它参数是输出类型、相位噪声、抖动、电压稳定度、负载稳定性、功耗、封。
晶振器可HCMOS/TTL 兼容、ACMOS 兼容、装形式、冲击和振动、以及电磁干扰（EMI）ECL 和正弦波输出。
每种输出类型都有它的独特波形特性和用途。
应该关注三态或互补输出的要求。
对称性、上升和下降时间以及逻辑电平对某些应用来说也要作出规定。
许多DSP 和通信芯片组往往需要严格的对称性（45%至55%）和快速的上升和下降时间（小于5ns）。
---- 相位噪声和抖动---- 在频域测量获得的相位噪声是短期稳定度的真实量度。
它可测量到中央频率的1Hz之内和通常测量到1MHz。
---- 振荡器的相位噪声在远离中心频率的频率下有所改善。
TCXO 和OCXO 振荡器以及其它利用基波或谐波方式的晶体振荡器具有最好的相位噪声性能。
晶体振荡器基础知识单选题100道及答案解析
晶体振荡器基础知识单选题100道及答案解析1. 晶体振荡器的核心部件是（）A. 晶体B. 电容C. 电感D. 电阻答案：A解析：晶体振荡器中起关键作用的是晶体，其具有稳定的谐振频率。
2. 晶体振荡器的主要优点是（）A. 频率稳定度高B. 输出功率大C. 成本低D. 易于调试答案：A解析：晶体振荡器相比其他振荡器，最突出的优点就是频率稳定度高。
3. 晶体在振荡器中起到（）A. 放大作用B. 选频作用C. 滤波作用D. 调制作用答案：B解析：晶体的特性使其在振荡器中主要起到选频作用，确定振荡频率。
4. 常见的晶体振荡器类型不包括（）A. 皮尔斯振荡器B. 考毕兹振荡器C. 哈特莱振荡器D. 克拉泼振荡器答案：C解析：哈特莱振荡器不是常见的晶体振荡器类型。
5. 晶体振荡器的频率取决于（）A. 晶体的尺寸B. 晶体的材料C. 晶体的切割方式D. 以上都是答案：D解析：晶体的尺寸、材料和切割方式都会影响其振荡频率。
6. 以下哪种因素对晶体振荡器的频率稳定性影响最小（）A. 温度B. 电源电压C. 负载电容D. 布线电感答案：D解析：布线电感对晶体振荡器频率稳定性的影响相对较小，温度、电源电压和负载电容的影响较大。
7. 晶体振荡器输出的波形通常是（）A. 正弦波B. 方波C. 三角波D. 锯齿波答案：A解析：晶体振荡器一般输出正弦波。
8. 为提高晶体振荡器的频率，可采取的方法是（）A. 减小晶体的负载电容B. 增大晶体的负载电容C. 增加晶体的串联电阻D. 减少晶体的串联电阻答案：A解析：减小晶体的负载电容可以提高晶体振荡器的频率。
9. 晶体振荡器的起振条件是（）A. 环路增益大于1B. 环路增益小于1C. 环路增益等于1D. 环路增益为0答案：A解析：环路增益大于1 是振荡器起振的条件。
10. 晶体振荡器的相位平衡条件是（）A. 反馈信号与输入信号同相B. 反馈信号与输入信号反相C. 反馈信号超前输入信号90 度 D. 反馈信号滞后输入信号90 度答案：A解析：相位平衡条件要求反馈信号与输入信号同相。
振荡器使用中的常见问题解决方法

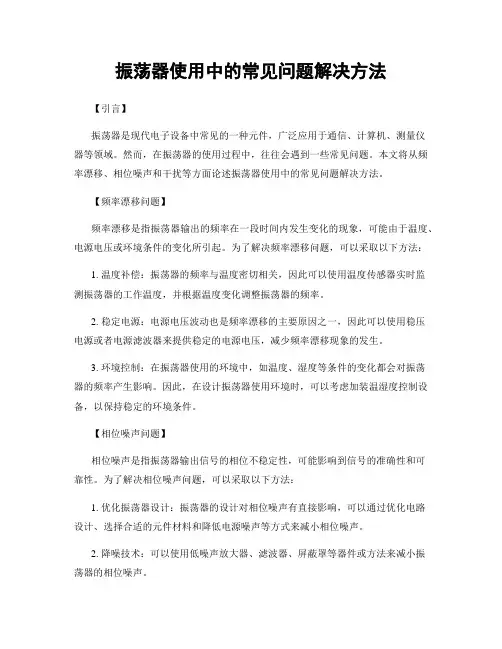

振荡器使用中的常见问题解决方法【引言】振荡器是现代电子设备中常见的一种元件，广泛应用于通信、计算机、测量仪器等领域。
然而，在振荡器的使用过程中，往往会遇到一些常见问题。
本文将从频率漂移、相位噪声和干扰等方面论述振荡器使用中的常见问题解决方法。
【频率漂移问题】频率漂移是指振荡器输出的频率在一段时间内发生变化的现象，可能由于温度、电源电压或环境条件的变化所引起。
为了解决频率漂移问题，可以采取以下方法：1. 温度补偿：振荡器的频率与温度密切相关，因此可以使用温度传感器实时监测振荡器的工作温度，并根据温度变化调整振荡器的频率。
2. 稳定电源：电源电压波动也是频率漂移的主要原因之一，因此可以使用稳压电源或者电源滤波器来提供稳定的电源电压，减少频率漂移现象的发生。
3. 环境控制：在振荡器使用的环境中，如温度、湿度等条件的变化都会对振荡器的频率产生影响。
因此，在设计振荡器使用环境时，可以考虑加装温湿度控制设备，以保持稳定的环境条件。
【相位噪声问题】相位噪声是指振荡器输出信号的相位不稳定性，可能影响到信号的准确性和可靠性。
为了解决相位噪声问题，可以采取以下方法：1. 优化振荡器设计：振荡器的设计对相位噪声有直接影响，可以通过优化电路设计、选择合适的元件材料和降低电源噪声等方式来减小相位噪声。
2. 降噪技术：可以使用低噪声放大器、滤波器、屏蔽罩等器件或方法来减小振荡器的相位噪声。
3. 增加反馈环路：通过增加反馈环路，可以改善振荡器的相位噪声性能。
合理设计反馈环路的参数和结构，可以有效抑制相位噪声。
【干扰问题】振荡器使用中常常会受到来自外界的干扰，如电磁辐射、地线干扰等。
为了解决干扰问题，可以采取以下方法：1. 屏蔽技术：可以采用屏蔽罩、屏蔽电路板等技术来隔离外界干扰。
合理设计振荡器的外壳和布线，使其能够有效地防止干扰。
2. 地线设计：优化地线设计可以减小振荡器受到的地线干扰。
合理规划地线布线，使用短而粗的地线，减小地线回流电流，有助于提高振荡器的稳定性。
晶体管振荡器与压控振荡器实验心得

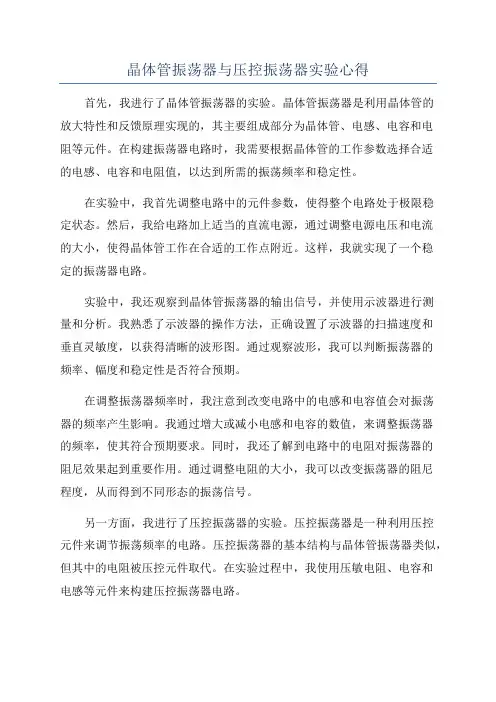

晶体管振荡器与压控振荡器实验心得首先，我进行了晶体管振荡器的实验。
晶体管振荡器是利用晶体管的放大特性和反馈原理实现的，其主要组成部分为晶体管、电感、电容和电阻等元件。
在构建振荡器电路时，我需要根据晶体管的工作参数选择合适的电感、电容和电阻值，以达到所需的振荡频率和稳定性。
在实验中，我首先调整电路中的元件参数，使得整个电路处于极限稳定状态。
然后，我给电路加上适当的直流电源，通过调整电源电压和电流的大小，使得晶体管工作在合适的工作点附近。
这样，我就实现了一个稳定的振荡器电路。
实验中，我还观察到晶体管振荡器的输出信号，并使用示波器进行测量和分析。
我熟悉了示波器的操作方法，正确设置了示波器的扫描速度和垂直灵敏度，以获得清晰的波形图。
通过观察波形，我可以判断振荡器的频率、幅度和稳定性是否符合预期。
在调整振荡器频率时，我注意到改变电路中的电感和电容值会对振荡器的频率产生影响。
我通过增大或减小电感和电容的数值，来调整振荡器的频率，使其符合预期要求。
同时，我还了解到电路中的电阻对振荡器的阻尼效果起到重要作用。
通过调整电阻的大小，我可以改变振荡器的阻尼程度，从而得到不同形态的振荡信号。
另一方面，我进行了压控振荡器的实验。
压控振荡器是一种利用压控元件来调节振荡频率的电路。
压控振荡器的基本结构与晶体管振荡器类似，但其中的电阻被压控元件取代。
在实验过程中，我使用压敏电阻、电容和电感等元件来构建压控振荡器电路。
与晶体管振荡器不同，压控振荡器的频率是通过改变压控元件的电压来调节的。
在实验中，我使用函数信号发生器提供变化的直流电压，并通过改变电压大小来调节振荡器的频率。
我同时观察到了振荡器的输出信号，并使用示波器进行测量和分析。
通过实验数据的收集和分析，我对压控振荡器的频率特性和稳定性有了更深入的理解。
总之，通过晶体管振荡器和压控振荡器的实验，我对这两种振荡器的工作原理和特性有了更深入的了解。
我掌握了实验操作技能，并了解了振荡器的调节方法和影响因素。
晶振选型及注意事项

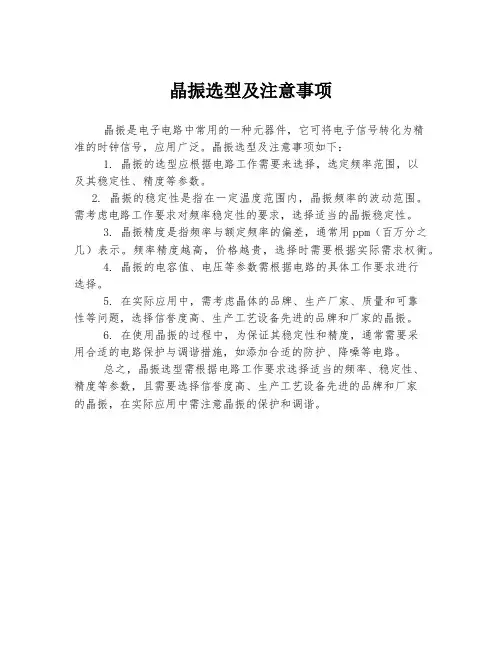

晶振选型及注意事项
晶振是电子电路中常用的一种元器件，它可将电子信号转化为精
准的时钟信号，应用广泛。
晶振选型及注意事项如下：
1. 晶振的选型应根据电路工作需要来选择，选定频率范围，以
及其稳定性、精度等参数。
2. 晶振的稳定性是指在一定温度范围内，晶振频率的波动范围。
需考虑电路工作要求对频率稳定性的要求，选择适当的晶振稳定性。
3. 晶振精度是指频率与额定频率的偏差，通常用ppm（百万分之几）表示。
频率精度越高，价格越贵，选择时需要根据实际需求权衡。
4. 晶振的电容值、电压等参数需根据电路的具体工作要求进行
选择。
5. 在实际应用中，需考虑晶体的品牌、生产厂家、质量和可靠
性等问题，选择信誉度高、生产工艺设备先进的品牌和厂家的晶振。
6. 在使用晶振的过程中，为保证其稳定性和精度，通常需要采
用合适的电路保护与调谐措施，如添加合适的防护、降噪等电路。
总之，晶振选型需根据电路工作要求选择适当的频率、稳定性、
精度等参数，且需要选择信誉度高、生产工艺设备先进的品牌和厂家
的晶振，在实际应用中需注意晶振的保护和调谐。
选择晶体振荡器必须考虑的5件事……
选择晶体振荡器必须考虑的5件事……当选择晶体振荡器时，必须针对输出频率、频率稳定度和温度范围、输出电压和功率、输出波形，以及封装尺寸和外形等各种因进行全盘考虑…在设计中，大多数的电子系统需要某种振荡器作为关键功能区块。
一些典型的用途包括：作为时脉，用于同步操作的数位系统中;用于接收器或发射器的稳定RF讯号;用于精确测量的准确频率参考;或用于精确计时的即时时脉。
系统规格以及振荡器必须如何发挥作用，将决定晶体振荡器的大多数参数。
振荡器中的关键元件是谐振器，它将控制频率，以及确定所能实现的稳定度。
尽管采用电感-电容(LC)或电阻-电容(RC)谐振器实现的简单振荡器可满足一些应用的要求，但是添加石英晶体将可大幅地将元件的频率稳定度提高好几个数量级，而且所需的成本通常很小。
输出频率任何振荡器最基本的属性都是它所产生的频率。
根据定义，振荡器是接受输入电压(通常为直流电压)并在某一频率下产生重复交流(AC)输出的元件。
所需的频率由系统类型以及如何使用该振荡器所决定。
有些应用需要kHz范围的低频晶体。
常见的例子是32.768kHz的手表晶体。
但是大多数的现有应用都需要更高频率的晶体，范围大约从不到10MHz到大于100MHz之间。
频率稳定度和温度范围所需的频率稳定度由系统的要求决定。
振荡器的稳定度可简单地表述为：由于某些现象引起的频率变化除以中心频率。
公式为：稳定度=频率变化÷中心频率例如，如果振荡器输出频率为10MHz，而且随温度变化了10Hz，则其温度稳定度为：10/10,000,000 = 1x10-6=1ppm。
晶体振荡器的典型稳定度可以在100ppm至0.001ppm之间。
频率稳定度通常视应用需求决定，并进而确定所需要的晶体振荡器类型。
振荡器必须工作的温度范围是确定可达到稳定度的主要因素。
晶体振荡器类型简单晶体振荡器(XO)：这是最基本的类型，其稳定度完全由晶体谐振器本身的固有特性决定。
在MHz范围内的较高频率晶体由石英棒制成，其制造方式是即使环境温度在-55℃至+125℃(-67°F至+257°F)之间变化，也可提供相对稳定的频率。
晶振选型及注意事项
晶振选型及注意事项
晶振是电子元器件中的一种重要部件，广泛应用于电子产品中。
晶振选型及注意事项对于电子产品的性能和稳定性都有着至关重要
的影响。
以下是晶振选型及注意事项的相关内容：
一、晶振选型
1、频率范围：选择晶振的频率范围需要考虑到系统的需求，频率一般以MHz为单位，一般选择与系统主频相同的晶振。
2、精度：晶振的精度越高，系统的稳定性越好，但价格也越高，需要根据实际需求来选择。
3、尺寸：晶振的尺寸也需要与系统的尺寸相适应，一般来说，尺寸越小的晶振价格也越高。
4、供电电压：晶振的供电电压需要与系统的供电电压相适应，一般来说，晶振的工作电压在2.5V-5V之间。
5、温度特性：晶振的频率会受到温度的影响，一般来说，工作温度范围在-20℃~+70℃之间。
二、注意事项
1、防静电：晶振对静电非常敏感，需要在安装和使用过程中注意防静电。
2、防震动：晶振的震动会影响其性能，需要在使用时注意避免震动。
3、布局：晶振的布局需要注意与其他电路元件之间的干扰，尽量避免晶振与其他元件的干扰。
4、焊接：晶振的焊接需要注意温度和时间，过高或过长会影响晶振的性能。
5、保护：晶振需要进行保护，避免受到外界环境的影响，如湿度、灰尘等。
总之，晶振的选型及注意事项对于电子产品的性能和稳定性都有着至关重要的影响，需要在使用中认真注意。
压控晶体振荡器选型中的十二个问题
压控晶体振荡器选型中的十二个问题压控晶体振荡器（VCXO）是通过红外加掌握电压使振荡效率可变或是可以调制的石英晶体振荡器。
VCXO主要由石英谐振器、变容二极管和振荡电路组成，其工作原理是通过掌握电压来转变变容二极管的电容，从而"牵引'石英谐振器的频率，以达到频率调制的目的。
那么压控晶体振荡器选型中毕竟留意哪些问题呢？1前言压控晶体振荡器（VCXO）是通过红外加掌握电压使振荡效率可变或是可以调制的石英晶体振荡器。
VCXO主要由石英谐振器、变容二极管和振荡电路组成，其工作原理是通过掌握电压来转变变容二极管的电容，从而"牵引'石英谐振器的频率，以达到频率调制的目的。
VCXO大多用于锁相技术、频率负反馈调制的目的。
VCXO大多用于锁相技术、频率负反馈系统及频率调制，已是通信机、移动电话、寻呼机、全球定位系统（GPS）等众多电子应用系统必不行少的关键部件。
VCXO允许频率掌握的范围比较宽，牵引度一般为（35～50）10－6，实际可达20230－6。
随着现代无线通信系统向高频、宽带、便携式方向进展，要求VCXO具有高频、高性能、频率范围宽、线性度好、频率稳定度优、频率牵引误差小、噪声低和封装尺寸小等特性。
世界上各先进国家竞相开发与生产高水平的产品来满意日益增长的市场需求。
表1为十大闻名VCXO厂商生产的VCXO品种、性能和价格1。
VCXO技术规范中列有多项性能参数。
这些参数往往是相互关联的。
我们不能一味追求某些参数的高指标而忽视由此引起的其它参数的劣化。
例如，VCXO允许的频率掌握范围就是有限制的。
一般来说，假如要求VCXO有较大的牵引度，则它在工作温度范围内的频率稳定度就较差。
反之，假如对频率稳定度要求高，就很难得到较大的牵引度（20230－6）。
因此，正确了解VCXO的技术规范和使用要求，对于在设计上用好这种器件是很关键的。
下面我们将介绍VCXO电参数的特点和选用时应留意的问题。
晶体振荡器电路设计的7个关键因素
了解成功的晶振电路设计有7个关键因素。
这些包括串联电路负载电容并联电路驱动等级频率与模式设计注意事项负电阻在本文中，晶振商城将介绍晶振设计的基础知识以及出色的晶振电路设计的7个关键组件。
什么是晶振电路？（晶振电路基础）晶振电路由放大器和反馈网络组成。
反馈网络从放大器获取特定输出，然后将其发送回放大器输入。
绘制出来时看起来很简单......但是越深入，复杂性就越大。
为了使晶振电路有效运行，必须满足两个关键条件：环路功率增益必须等于一致环路相移必须等于0、2Pi，4Pi等弧度。
引导回放大器输入的功率必须足以提供放大器输入，晶振的成品率并克服电路损耗。
晶振的精确频率由晶振电路内的环路相移确定。
相移的任何变化都将导致频率变化。
减少净相移的最佳方法之一是在反馈环路中使用晶振。
当在晶振的反馈环路中使用晶体时，晶振的频率输出实际上会对其进行调节。
晶振产生的电抗满足相环要求。
足以充分理解晶振设计的基础。
让我们继续进入晶振电路设计的7个主要考虑因素。
晶振电路设计的7个主要注意事项1.串联电路串联电路晶振使用设计为以其自然谐振频率工作的。
对于这种类型的电路，在反馈回路中不需要电容器。
串联谐振晶振电路是相当基本的，并且由于其元件数量少而通常被使用。
串联电路可以提供除通过以外的反馈路径。
这意味着即使在故障期间，电路也可能继续以主观频率振荡。
串联电路的一个重大缺陷是，如果系统需要修改，则无法调整输出频率。
串联谐振的设计具有最佳的频率，容差和稳定性，并且无需调整即可固定。
2.负载电容负载电容可以在晶振电路设计中发挥关键作用。
在下一个设计注意事项中，您将看到一个负载电容重要性的示例，但现在，让我们仔细研究一下负载电容本身。
负载电容被描述为在电路中端子两端测量或计算的电容量。
对于串联电路，晶振电路的连接点之间没有电容。
因此，电路中没有负载电容。
并联电路则是另一回事。
要确定并联电路中的负载电容（在设计考虑因素3中进行了描述），请使用以下便捷公式：在该公式中，LC1和LC2代表负载电容器。
选择有源晶振需要考虑三方面的问题
1、频率稳定性的考虑
有源晶振的主要特性之一是工作温度内(一般是：-40 TO +85度)晶振频率的稳定性能，它是决定有源晶振价格的重要因素。晶振频率稳定性越高或工作温度范围越宽，器件的价格就越高设计工程师要慎重决定对有源晶振的实际需要，然后规定有源晶振的稳定程度。
2、对于有源晶振的频率精度
要求±20ppm或以上的，可使用普通无补偿的晶振的频率精度在±1至±20ppm的范围内的，应该考虑选择温补晶振(TCXO)。对于要求有源晶振的频率精度在低于±1ppm 的，应该考虑OCXO或DCXO。
3、有源晶振的其他参数必需考虑的是输出类型、相位噪声、抖动、电压稳定度、负载稳定性、功耗、封装形式、冲击和振动、以及电磁干扰(EMI)。
晶振的使用要求
个寄存器与每个石英晶体相关联，一个计数器(counter)和一个保持寄存器 (holdingregister)。石英晶体的每次振荡使计数器减 1。当计数器减为 0 时，产生一 个 中 断 ，计 数 器 从 保 持 计 数 器 中 重 新 装 入 初 始 值 。这 种 方 法 使 得 对 一 个 计 时 器 进 行 编 程，令其每秒产生 60 次中断(或者以任何其它希望的频率产生中断)成为可能。每次 中断称为一个时钟嘀嗒(clocktick)。
谐波
谐波分量功率 Pi 与载波功率 P0 之比，用 dBc 表示。
频率老 化
在规定的环境条件下，由于元件（主要是石英谐振器）老化而引起的输出频率 随时间的系统漂移过程。通常用某一时间间隔内的频差来量度。对于高稳定晶 振，由于输出频率在较长的工作时间内呈近似线性的单方向漂移，往往用老化 率（单位时间内的相对频率变化）来量度。
晶振在电气上可以等效成一个电容和一个电阻并联再串联一个电容的二端网络， 电 工 学 上 这 个 网 络 有 两 个 谐 振 点 ，以 频 率 的 高 低 分 其 中 较 低 的 频 率 为 串 联 谐 振 ，较 高 的 频 率 为 并 联 谐 振 。由 于 晶 体 自 身 的 特 性 致 使 这 两 个 频 率 的 距 离 相 当 的 接 近 ，在 这 个 极窄的频率范围内，晶振等
晶振 经 过 频 率 发 生 器 的 放 大 或 缩 小 后 就 成 了 电 脑 中 各 种 不 同 的 总 线 频 率 。以 声 卡 为 例 ，要 实现对模拟信号 44.1kHz 或 48kHz 的采样，频率发生器就必须提供一个 44.1kHz 或 48kHz 的时钟频率。如果需要对这两种音频同时支持的话，声卡就需要有两颗晶振。 但是娱乐级声卡为了降低成本，通常都采用 SRC 将输出的采样频率固定在 48kHz，但 是 SRC 会对音质带来损害，而且现在的娱乐级声卡都没有很好地解决这个问题。 晶 振 一 般 叫 做 晶 体 谐 振 器 ，是 一 种 机 电 器 件 ，是 用 电 损 耗 很 小 的 石 英 晶 体 经 精 密 切 割 磨 削 并 镀 上 电 极 焊 上 引 线 做 成 。这 种 晶 体 有 一 个 很 重 要 的 特 性 ，如 果 给 它 通 电 ，它 就 会 产生机械振荡，反之，如果给它机械力，它又会产生电，这种特性叫机电效应。他们 有 一 个 很 重 要 的 特 点 ，其 振 荡 频 率 与 他 们 的 形 状 ，材 料 ，切 割 方 向 等 密 切 相 关 。由 于 石 英 晶 体 化 学 性 能 非 常 稳 定 ，热 膨 胀 系 数 非 常 小 ，其 振 荡 频 率 也 非 常 稳 定 ，由 于 控 制 几何尺寸可以做到很精密，因此，其谐振频率也很准确。根据石英晶体的机电效应， 我们可以把它等效为一个电磁振荡回路，即谐振回路。他们的机电效应是机-电-机电..的不断转换，由电感和电容组成的谐振回路是电场-磁场的不断转换。在电路中 的应用实际上是把它当作一个高 Q 值的电磁谐振回路。由于石英晶体的损耗非常小， 即 Q 值非常高，做振荡器用时，可以产生非常稳定的振荡，作滤波器用，可以获得非 常稳定和陡削的带通或带阻曲线。
振荡器的使用方法及注意事项
振荡器的使用方法及注意事项1. 什么是振荡器？振荡器是一种电子设备，用于产生连续波形信号，例如正弦波、方波和脉冲波等。
它是许多电子设备中的关键组件，常用于通信系统、计算机、音频设备等。
2. 振荡器的分类振荡器可以根据工作频率、振荡方式和输出波形等特性进行分类。
常见的振荡器包括晶体振荡器、RC振荡器、LC振荡器和压控振荡器等。
•晶体振荡器：利用晶体在电场作用下产生机械共振而产生稳定的频率。
•RC振荡器：由电阻和电容构成，通过RC网络来实现振荡。
•LC振荡器：由电感和电容构成，通过LC谐振回路来实现振荡。
•压控振荡器：通过改变控制电压来调节输出频率。
3. 振荡器的使用方法步骤一：准备工作在使用振荡器之前，需要进行一些准备工作：1.熟悉振荡器的型号和规格，了解其工作特性和限制。
2.确保振荡器与其他电路连接正确，检查电源供应和接地情况。
步骤二：设置频率根据需要设置振荡器的输出频率：1.查找振荡器的频率调节部件，通常是旋钮或开关。
2.根据实际需求，将频率调节到所需数值。
注意遵循振荡器的频率范围。
步骤三：连接输出将振荡器的输出连接到所需的电路或设备：1.使用合适的连接线将振荡器的输出端口与目标设备连接。
2.确保连接稳固可靠，并注意极性和接地要求。
步骤四：调试和测试在使用振荡器之前，进行必要的调试和测试：1.打开电源并启动振荡器。
2.使用示波器或其他测试仪器监测输出波形，并验证其频率、幅度和稳定性等参数。
3.如果发现问题，检查并排除可能的故障原因。
4. 振荡器使用时的注意事项在使用振荡器时，需要注意以下事项以确保安全和正常运行：1.遵循振荡器的工作电压和电流限制，不要超过其额定数值。
2.避免过度振荡，以免损坏振荡器或其他相关设备。
3.防止温度过高，确保良好的散热条件。
4.注意静电防护，使用合适的防静电设备和操作方法。
5.在连接和断开电路时，确保断电并避免短路等意外情况。
6.定期检查和维护振荡器，清洁和紧固连接部件，并更换老化或损坏的元件。
晶体不起振
晶体不起振
晶体不起振可能是由于以下几个原因引起的：
1.频率不匹配：晶体振荡器的起振频率需要与设计要求的频率匹配。
如果晶体的谐振频率与所需的振荡频率不匹配，晶体就无法起振。
这可能是由于晶体的制造问题或选择的晶体与所需频率不兼容。
2.损坏或老化：晶体可能会因为损坏或老化而无法起振。
损坏可能是由于物理损坏、机械应力、温度过高或过低等因素引起的。
老化可能是由于晶体内部结构的变化或材料性能的衰减导致的。
3.不正确的电路连接：晶体振荡器需要正确的电路连接才能正常起振。
如果晶体的引脚连接不正确、电路中的元件损坏或接触不良等问题，都可能导致晶体无法起振。
4.负载问题：晶体振荡器需要合适的负载来确保稳定的振荡。
如果负载电容或电阻不正确，会导致晶体无法起振或频率偏离。
解决晶体不起振的问题可能需要进行以下步骤：
1.检查电路连接：确保晶体的引脚连接正确，并检查与晶体相关的电路元件和连接是否正常。
2.替换晶体：如果晶体损坏或老化，可能需要将其替换为新的晶体。
3.调整负载：尝试调整负载电容或电阻，以确保适当的负载匹配。
4.检查频率匹配：确保选择的晶体与所需频率相匹配。
1/ 1。
电子电路中的振荡器有哪些常见问题
电子电路中的振荡器有哪些常见问题电子电路中的振荡器是一种能够产生周期性信号的重要元件，广泛应用于通信、计算机、无线电等领域。
然而，在实际应用中，振荡器常常会遇到一些常见问题。
本文将介绍电子电路中振荡器的常见问题，并提供相应的解决方法。
一、频率不稳定振荡器频率的稳定性是其工作正常的重要条件之一。
频率不稳定可能导致通信或计算机系统的错误，影响设备的正常运行。
频率不稳定的原因可以是振荡器元件参数的变化、电源噪声的影响或环境温度的变化等。
解决方法：1. 选择高稳定性的元件：在设计和选择振荡器元件时，应尽量选择质量好、工作稳定的元件，如高稳定性的电容器、电感器等。
2. 保持温度稳定：振荡器元件的频率与温度密切相关，因此，保持环境温度的稳定对振荡器的频率稳定性至关重要。
可以采用恒温控制或合理散热设计来减小温度对振荡器的影响。
3. 压制电源噪声：电源噪声可能会干扰振荡器的频率稳定性，因此在振荡器电路中添加滤波电路或噪声抑制元件，如电容、电感等，可以有效减小电源噪声的干扰。
二、启动困难或无法启动在一些情况下，振荡器可能会出现启动困难或无法启动的问题。
这可能是由于电源起动瞬间电压不稳定、振荡电路参数不匹配或振荡器本身故障等原因引起的。
解决方法：1. 检查电源质量：启动问题可能与电源电压波动有关，因此，应当检查电源电压是否稳定。
如果电源波动较大，可以考虑采用稳压器或电压稳定模块来提供稳定的电源电压。
2. 优化参数设计：振荡电路的参数选择和匹配对启动性能有重要影响。
可以通过调整电容、电感等元件的数值或更换元件型号，来改善振荡器的启动性能。
3. 检查元件故障：如果以上方法无法解决启动问题，可能是振荡器元件本身存在故障。
可以使用示波器等测试仪器，逐个检查振荡器元件，找出可能的故障原因，并进行相应的维修或更换。
三、谐振方式选择错误振荡器的谐振方式选择错误可能导致振荡器无法正常工作，频率不可调或出现倍频等问题。
在设计和选择振荡器电路时，应当根据具体要求选择合适的谐振方式。
实验三晶体振荡器与压控振荡器
实验三 晶体振荡器与压控振荡器一、实验目的1．掌握晶体振荡器与压控振荡器的基本工作原理。
2．比较LC 振荡器和晶体振荡器的频率稳定度。
二、实验内容1．熟悉振荡器模块各元件及其作用。
2．分析与比较LC 振荡器与晶体振荡器的频率稳定度。
3．改变变容二极管的偏置电压，观察振荡器输出频率的变化。
三、基本原理信号流程：Q3振荡至Q2跟随至Q1谐振选频放大输出；调频W1（压控调谐，电调谐），调幅W21．晶体振荡器：将开关2S 的2拨下（断开）、1拨上，1S 全部断开（拨下），由3Q 、13C 、20C 、晶体CRY1与10C 构成晶体振荡器（皮尔斯振荡电路），在振荡频率上晶体等效为电感。
2．压控振荡器（VCO ）：将1S 的1或2拨上，2S 的1拨下、2拨上（不接CRY1石英晶体），则变容二极管1D 、2D 并联在电感2L 两端。
当调节电位器W1时，1D 、2D 两端的反向偏压随之改变，从而改变了1D 和2D 的结电容C j ，也就改变了振荡电路的等效电容，使振荡频率发生变化。
其交流等效电路如图3-2所示。
输图3-2 压控振荡器交流等效电路图3．晶体压控振荡器开关1S 的1接通或2接通，2S 的1接通，就构成了晶体压控振荡器。
四、实验步骤1．将电路接成LC 振荡器，在室混温下记下振荡频率、振荡幅度于表3-1（示波器接于J1处）。
S 1关，2S 交替接通2（LC 振荡器）和1（晶体振荡器），或S2的1、2都通，并将数据2．两种压控振荡器的频率变化范围1) 将电路连接成压控振荡器，示波器接于J1，直流电压表（万用表）接于TP3。
2）将W1从低阻值、中阻值到高阻值位置，分别将变容二极管的反向偏置电压（万用表测）、输出频率和输出电压记于下表3-2中。
3．将电路改接成晶体压控振荡器，重复上述实验，并将结果记于下表3-2中。
4．在晶体压控振荡器电路的基础上，将2L 并接于晶体两端，但需将CC1断开或置于容量最小位置。
关于晶振的三个问题
关于晶振的三个问题1：如何选择晶体？对于一个高可靠性的系统设计，晶体的选择非常重要，尤其设计带有睡眠唤醒(往往用低电压以求低功耗)的系统。
这是因为低供电电压使提供给晶体的激励功率减少，造成晶体起振很慢或根本就不能起振。
这一现象在上电复位时并不特别明显，原因时上电时电路有足够的扰动，很容易建立振荡。
在睡眠唤醒时，电路的扰动要比上电时小得多，起振变得很不容易。
在振荡回路中，晶体既不能过激励(容易振到高次谐波上)也不能欠激励(不容易起振)。
晶体的选择至少必须考虑：谐振频点，负载电容，激励功率，温度特性，长期稳定性。
2：如何判断晶振是否被过分驱动？电阻RS常用来防止晶振被过分驱动。
过分驱动晶振会渐渐损耗减少晶振的接触电镀，这将引起频率的上升。
可用一台示波器检测OSC输出脚，如果检测一非常清晰的正弦波，且正弦波的上限值和下限值都符合时钟输入需要，则晶振未被过分驱动；相反，如果正弦波形的波峰，波谷两端被削平，而使波形成为方形，则晶振被过分驱动。
这时就需要用电阻RS来防止晶振被过分驱动。
判断电阻RS值大小的最简单的方法就是串联一个5k或10k的微调电阻，从0开始慢慢调高，一直到正弦波不再被削平为止。
通过此办法就可以找到最接近的电阻RS值。
3．如何选择电容C1，C2？（1）：因为每一种晶振都有各自的特性，所以最好按制造厂商所提供的数值选择外部元器件。
（2）：在许可范围内，C1,C2值越低越好。
C值偏大虽有利于振荡器的稳定，但将会增加起振时间。
（3）：应使C2值大于C1值，这样可使上电时，加快晶振起振。
晶振的输入端的电阻是C1。
但是一般的用法还是要重点参考芯片的DATASHEET.晶振就怕是多少K的,不爱起振.要不就是起振慢,一定看资料,不换瞎换东西,要不也是徒劳.最好先把电压弄稳定.要不会影响的.还有上电复位.。
晶振应用中之常见问题及解决方法
众所周知，在电子行业有这样一个形象的比喻：如果把MCU比作电路的“大脑”，那么晶振毫无疑问就是“心脏”了。
同样，电路对“晶体晶振”（以下均简称：“晶振”）的要求也如一个人对心脏的要求一样，最需要的就是稳定可靠。
晶振在电路中的作用就是为系统提供基本的频率信号，如果晶振不工作，MCU就会停止导致整个电路都不能工作。
然而很多工程师对晶振缺乏足够的重视和了解，而一旦出了问题却又表现的束手无策，缺乏解决问题的思路和办法。
晶振不起振问题归纳1、物料参数选型错误导致晶振不起振例如：某MCU需要匹配6PF的，结果选用的，导致不起振。
解决办法：更换符合要求的规格型号。
必要时请与MCU原厂或者我们确认。
2、内部水晶片破裂或损坏导致不起振运输过程中损坏、或者使用过程中跌落、撞击等因素造成晶振内部水晶片损坏，从而导致晶振不起振。
解决办法：更换好的晶振。
平时需要注意的是：运输过程中要用泡沫包厚一些，避免中途损坏;制程过程中避免跌落、重压、撞击等，一旦有以上情况发生禁止再使用。
3、振荡电路不匹配导致晶振不起振影响振荡电路的三个指标：频率误差、负性阻抗、激励电平。
频率误差太大，导致实际频率偏移标称频率从而引起晶振不起振。
解决办法：选择合适的PPM值的产品。
负性阻抗过大太小都会导致晶振不起振。
解决办法：负性阻抗过大，可以将晶振外接电容Cd和Cg的值调大来降低负性阻抗;负性阻抗太小，则可以将晶振外接电容Cd和Cg的值调小来增大负性阻抗。
一般而言，负性阻抗值应满足不少于晶振标称最大阻抗3-5倍。
激励电平过大或者过小也将会导致晶振不起振解决办法：通过调整电路中的Rd的大小来调节振荡电路对晶振输出的激励电平。
一般而言，激励电平越小越好，处理功耗低之外，还跟振荡电路的稳定性和晶振的使用寿命有关。
4、晶振内部水晶片上附有杂质或者尘埃等也会导致晶振不起振晶振的制程之一是水晶片镀电极，即在水晶片上镀上一次层金或者银电极，这要求在万级无尘车间作业完成。
压控晶振选型指南大全
YXC丨压控晶振选型指南➢概要压控晶振（VCXO），全称为电压控制石英晶体振荡器（Voltage Controlled Oscillator）,是石英晶体振荡器的一种。
压控晶振主要由石英晶体谐振器、变容二极管和振荡电路组成，其工作原理是通过控制电压来改变变容二极管的电容，从而“牵引”石英谐振器的频率，以达到频率调制的目的。
因此，压控晶振最突出的特点之一是能够通过调整输入电压实现小范围内的输出频率调整，一般频率调制范围为±50PPM~±200PPM。
压控晶振大多用于锁相技术、频率负反馈调制的目的，被广泛应用于音频功放、高清电视系统、无线通信系统、卫星导航及通信系统、高精密仪器仪表等应用中的同步/抖动清除。
➢YXC丨VCXO产品家族➢参数及选型指南压控晶振（VCXO）主要参数包括中心频率、频率稳定度、牵引范围、工作电压、输出方式、工作温度和封装尺寸等，在选购YXC压控晶振时建议按照以下方法进行筛选：（1）选择您所需要的中心频率/频点中心频率是晶振最关键的参数之一，表示晶振在单位时间内完成振动的次数。
晶振的中心频率实际上指的就是晶振的标称频率，即我们所说的频点。
常用的单位包括Hz（赫兹，1Hz表示每秒振荡1次）、kHz（千赫兹，1kHz=1000Hz）、MHz（兆赫兹，1MHz=1000kHz）、GHz(吉赫兹，1GHz=1000MHz)。
目前YXC的VCXO支持10MHz~2100MHz频率范围内的任意频点，且可精确至小数点后6位。
