微机原理及其接口技术重要实验详解
微机原理及接口技术实验
微机原理及接口技术实验一、实验目的本实验旨在通过学习微机原理和接口技术，了解和掌握微机系统的基本原理和接口技术的应用，培养学生对微机系统的认识和实践操作能力。
二、实验内容1. 微型计算机系统设计与搭建2. 微机输入输出接口技术应用实验3. 微机总线技术应用实验4. 微机存储器技术应用实验5. 微型计算机中断和DMA技术应用实验三、实验原理1. 微型计算机系统设计与搭建微型计算机主要由中央处理器、存储器、输入输出设备和总线组成。
本实验通过选择适当的芯片、电路连接和控制程序设计，实现一个基本的微型计算机系统。
2. 微机输入输出接口技术应用实验输入输出是微型计算机的重要组成部分，通过实验学习各种输入输出接口的原理和使用方法，并进行实际应用。
3. 微机总线技术应用实验总线是微型计算机各个部件之间传送数据和控制信息的公共通信路径。
通过实验学习总线的分类、结构和时序要求，掌握总线的实际应用。
4. 微机存储器技术应用实验存储器是微型计算机中存储数据和程序的重要设备。
通过实验学习不同类型存储器的原理和应用，掌握存储器的选择和使用。
5. 微型计算机中断和DMA技术应用实验中断和直接存储器访问（DMA）是微型计算机连接外部设备的重要技术。
通过实验学习中断和DMA的工作原理，掌握中断和DMA的应用方法。
四、实验步骤1. 根据实验要求，设计并搭建微型计算机系统；2. 连接输入输出设备，并编写控制程序；3. 进行输入输出接口技术应用实验，如串行通信、并行通信等；4. 进行总线技术应用实验，如总线传输数据测试等；5. 进行存储器技术应用实验，如读写存储器数据等；6. 进行中断和DMA技术应用实验，如中断服务程序编写等；7. 完成相关实验报告并进行总结。
五、实验设备和材料1. 微型计算机实验箱、电源适配器；2. 8051单片机、存储器芯片、输入输出芯片，如74HC164等；3. LED数码管、LCD液晶显示器、键盘、计算器等输入输出设备；4. 可编程芯片编程器、逻辑分析仪等实验设备。
微机原理与接口技术实验报告
微机原理与接口技术实验报告引言微机原理与接口技术是计算机科学与技术专业的一门重要课程，通过实验的方式来深入理解微机原理和接口技术的原理和应用。
本实验报告将详细介绍我们在实验中所学到的内容和实验结果。
一、实验目的微机原理与接口技术实验的主要目的是让学生通过实验来了解和掌握微机系统的结构与工作原理，以及接口技术的基本原理和应用。
通过实验，我们可以加深对微机原理和接口技术的理解，并能够熟练操作相应的实验设备和软件。
二、实验内容本次实验主要包括以下几个方面的内容：1. 微机系统的组成与原理：了解微机系统的基本组成部分，包括微处理器、存储器、输入输出设备等，并学习它们的工作原理和相互之间的联系。
2. 微机系统的调试与测试：学习使用调试工具和测试设备来验证微机系统的正确性和稳定性，通过调试和测试来发现和排除系统中的问题。
3. 接口技术的原理与应用：了解各种接口技术的原理和应用，包括并行接口、串行接口、USB接口等，学会设计和实现简单的接口电路。
4. 接口电路的设计与调试：通过实际设计和调试接口电路，加深对接口技术原理的理解，并能够解决实际问题。
三、实验过程及结果在实验中，我们首先学习了微机系统的基本结构和工作原理，并通过实际操作，搭建了一个简单的微机系统。
通过调试和测试，我们验证了系统的正确性和稳定性。
接着，我们学习了各种接口技术的原理和应用。
我们以并行接口为例，设计了一个简单的并行接口电路，并通过实验验证了其正确性。
同时，我们还学习了串行接口和USB接口的原理，并了解了它们在实际应用中的重要性。
在接口电路的设计和调试过程中，我们遇到了一些问题，例如信号传输的稳定性、接口电路的兼容性等。
通过分析和调试，我们逐步解决了这些问题，并取得了令人满意的实验结果。
四、实验总结通过本次实验，我们深入了解了微机原理和接口技术的基本原理和应用。
通过实际操作和调试，我们不仅掌握了微机系统的组成和工作原理，还学会了设计和实现简单的接口电路。

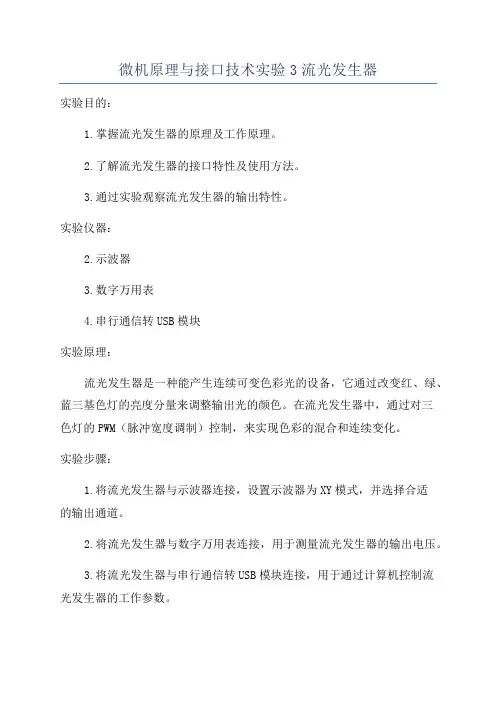

微机原理与接口技术实验3流光发生器
微机原理与接口技术实验3流光发生器实验目的：1.掌握流光发生器的原理及工作原理。
2.了解流光发生器的接口特性及使用方法。
3.通过实验观察流光发生器的输出特性。
实验仪器：2.示波器3.数字万用表4.串行通信转USB模块实验原理：流光发生器是一种能产生连续可变色彩光的设备，它通过改变红、绿、蓝三基色灯的亮度分量来调整输出光的颜色。
在流光发生器中，通过对三色灯的PWM（脉冲宽度调制）控制，来实现色彩的混合和连续变化。
实验步骤：1.将流光发生器与示波器连接，设置示波器为XY模式，并选择合适的输出通道。
2.将流光发生器与数字万用表连接，用于测量流光发生器的输出电压。
3.将流光发生器与串行通信转USB模块连接，用于通过计算机控制流光发生器的工作参数。
4.打开流光发生器，并通过计算机软件调整输出光的颜色和亮度，观察输出波形的变化。
5.使用示波器观察流光发生器的输出波形，并测量输出电压的大小。
6.记录实验数据并进行分析。
实验注意事项：1.在操作流光发生器时，要注意电压的稳定性，避免因电压不稳导致流光发生器的异常工作。
2.在连接流光发生器与示波器时，要注意接线的正确性，避免误操作导致仪器故障。
3.在调整流光发生器的参数时，应根据实际需要进行合理设置，不要超过流光发生器的工作范围。
4.在测量流光发生器的输出电压时，要使用合适的测量工具，并注意正负极性的连接。
实验结果及数据分析：根据实验步骤进行实验操作，并记录实验数据。
通过观察流光发生器的输出波形和测量输出电压的变化，可以得到流光发生器的输出特性。
在实验中，通过计算机软件调整流光发生器的参数，可以实现连续变化的颜色与亮度。
通过示波器观察输出波形，可以看到不同频率和脉冲宽度的变化对应不同的颜色和亮度。
根据实验数据进行分析，可以得到流光发生器的颜色变化规律，以及不同参数对输出波形的影响。
通过分析实验结果，可以进一步了解流光发生器的原理及接口技术。
结论：通过本次实验，我们掌握了流光发生器的原理及工作原理，了解了流光发生器的接口特性及使用方法。
《微机原理与接口技术》实验指导书
微机原理与接口技术实验指导书实验一：微处理器概述及数据传输实验一、实验目的•了解微处理器的基本概念和工作原理；•学习数据传输的基本知识；•掌握使用微处理器进行数据传输的方法。
二、实验器材•1个微处理器开发板；•1个串行通信模块；•相应的连接线。
三、实验内容在该实验中，你将学习如何使用微处理器进行数据传输，具体实验步骤如下：1.将开发板和串行通信模块连接起来；2.将数据发送器连接到串行通信模块的发送端口，将数据接收器连接到串行通信模块的接收端口；3.通过开发板上的开关设置要发送的数据；4.通过串行通信模块将数据发送到计算机；5.在计算机上使用相应的软件接收数据，并验证接收到的数据是否正确。
四、实验步骤1.将开发板和串行通信模块连接起来，确保连接正确并稳定；2.将数据发送器插入串行通信模块的发送端口，将数据接收器插入串行通信模块的接收端口；3.在开发板上的开关上设置要发送的数据；4.打开计算机上的串行通信软件，配置正确的串口号和波特率；5.点击软件的接收按钮，准备接收数据；6.在开发板上的开关上切换到发送模式，并观察串行通信模块的指示灯是否正常闪烁；7.在串行通信软件上观察接收到的数据是否与设置的数据一致；8.如果数据传输正常，则实验完成。
五、实验注意事项1.连接线务必稳固连接，确保数据传输正常；2.阅读并理解实验器材的使用说明书；3.注意保持实验环境的整洁，避免影响实验结果；4.在进行数据传输时，确保计算机已正确安装了相应的驱动程序。
六、实验总结通过这次实验，我们初步了解了微处理器的基本概念和工作原理，学习了数据传输的基本知识，并掌握了使用微处理器进行数据传输的方法。
我们在实验中成功地连接了开发板和串行通信模块，并成功地进行了数据传输。
通过实验，我们发现数据传输过程中需要注意连接线的稳固连接，以及计算机是否安装了相应的驱动程序。
实验的结果验证了我们的操作方法的正确性，同时也为后续实验奠定了基础。
注意：本指导书旨在引导实验过程，实验过程中如有任何危险情况，请立即停止实验并寻求实验室管理员的帮助。
微机原理与接口技术实验报告
微机原理与接口技术实验报告实验目的：本次实验旨在熟悉并掌握微机原理与接口技术的相关知识，通过实例操作和分析实验数据，加深对微机原理与接口技术的理解。
一、实验器材与软件1. 硬件器材：计算机主机、外设设备2. 软件工具：操作系统、编程软件二、实验步骤及结果分析1. 实验1：计算机开机自检在实验中，通过开机启动计算机，观察计算机进行自检的过程。
根据显示屏上的自检信息，可以判断计算机硬件的工作状态。
2. 实验2：串口通信测试在本实验中，通过串口通信实现计算机与外设设备之间的数据传输。
首先，将串口接口连接到计算机主机，然后进行相应的设置，包括波特率、数据位、停止位和校验位等。
在实验中，通过编写相应的程序，实现计算机与外设设备之间的数据交互。
通过观察实验结果，判断串口通信是否正常。
3. 实验3：并口通信测试本实验旨在通过并行口通信实现计算机与外设设备之间的数据传输。
首先，将并行口接口连接到计算机主机。
然后，根据实验要求进行相应的设置，包括数据总线的宽度、传输模式等。
通过编写程序，实现计算机与外设设备之间的数据交互。
观察实验结果，判断并口通信是否正常。
4. 实验4：USB接口测试在本实验中，通过USB接口实现计算机与外设设备之间的数据传输。
首先，将USB接口连接到计算机主机。
然后，在计算机中安装相应的驱动程序。
通过编写程序，实现计算机与外设设备之间的数据交互。
观察实验结果，判断USB接口是否正常工作。
5. 实验5：网络接口测试本实验旨在通过网络接口实现计算机之间的数据传输。
首先，将计算机连接到局域网中的其他计算机。
然后，进行相应的设置，包括IP地址、子网掩码等。
通过编写程序，实现计算机之间的数据交互。
观察实验结果，判断网络接口是否正常工作。
三、实验总结通过本次实验，我对微机原理与接口技术有了更深入的了解，掌握了串口、并口、USB接口和网络接口等常用接口的使用方法。
通过实验的操作和分析，我对接口通信的原理和实现方式有了更详细的了解，对计算机与外设设备之间的数据传输有了更清楚的认识。
微机原理与接口技术实验报告_5
实验二初级程序的编写与调试实验一、实验目的1、熟练掌握DEBUG的常用命令,学会用DEBUG调试程序.2、深入了解数据在存储器中的存取方法,及堆栈中数据的压入与弹出.3、掌握各种寻址方法以及简单指令的执行过程.二、实验内容1.设堆栈指针SP=2000H,AX=3000H,BX=5000H,请编一程序段将AX的内容和BX的内容进行交换.请用堆栈作为两寄存器交换内容的中间存储单元,用DEBUG调试程序进行汇编与调试.程序:MOV AX,3000MOV BX,5000MOV SP,2000PUSH AXPUSH BXPOP AXPOP BXHLT2.设DS=当前段地址,BX=0300H,SI=0002H请用DEBUG的命令将存储器偏移地址300H~304H连续单元顺序装入OAH,OBH,OCH,ODH,OEH.在DEBUG状态下送入下面程序,并用单步执行的方法,分析每条指令源地址的形成过程?当数据传送完毕时,AX中的内容是什么?-E 300 0A,0B,0C,0D,0E-AMOV BX,0300MOV SI,0002MOV AX,BXMOV AX,0304MOV AX,[0304]MOV AX,[BX]MOV AX,0001[BX]MOV AX,[BX][SI]MOV AX,0001[BX][SI] HLT3.设AX=0002H,编一个程序段将AX的内容乘10,要求用移位的方法完成. 程序:MOV AX,0002MOV BX,AXMOV CL,2SHL AX,CLADD AX,BXMOV CL,1SHL AX,CLHLT实验四加法及判断程序的编写与调试一、实验目的1.熟练掌握编写汇编语言源程序的基本方法和基本框架.2.学会编写顺序结构,分支结构和循环结构的汇编程序3.掌握程序中数据的产生与输入输出的方法.二、实验内容1.用汇编语言编写一个加法程序:1325+9839请用ASCII码的形式将加数与被加数存放在数据区DATA1和DATA2中,并将相加结果显示输出.程序:DATA SEGMENTDATA1 DB '5','2','3','1'DATA2 DB '9','3','8','9'DATA ENDSSTACK SEGMENT PARA STACK 'STACK'DB 200 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACKSTART: MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXLEA SI,DATA1LEA DI,DATA2MOV CX,4MOV AH,0 NEXT:MOV AL,[SI]ADC AL,[DI]ADC AL,AHMOV AH,0AAAADD AL,30HMOV [DI],ALINC DIINC SILOOP NEXTMOV CX,5ADD AH,30HMOV [DI],AH NEXT1:MOV DL,[DI]MOV AH,02INT 21HDEC DILOOP NEXT1MOV AH,4CHINT 21H CODE ENDSEND START2.假设有一组数据:5,-4,0,3,100,-51,请编写一程序,判断:每个数是否大于0?等于0?还是小于0?并输出其判断结果,即即:1当X>0Y=0当X=0-1 当X<0程序:DATA SEGMENTDATA1 DB 5, -4, 0 ,3,100,-51STRING1 DB'Y=1','$'STRING2 DB'Y=0','$'STRING3 DB'Y=-1','$'DATA ENDSSTACK SEGMENT PARA STACK 'STACK'DB 200 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACKSTART: MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXLEA SI,DATA1MOV CX,6NEXT: MOV AL,[SI]CMP AL,0JZ NEXT1JNS NEXT2JS NEXT3NEXT1: MOV DX,OFFSET STRING2MOV AH,09HINT 21HJMP NEXT4NEXT2: MOV DX,OFFSET STRING1MOV AH,09HINT 21HJMP NEXT4NEXT3: MOV DX,OFFSET STRING3MOV AH,09HINT 21HNEXT4: INC SILOOP NEXTMOV AH,4CHINT 21HCODE ENDSEND START实验五大小写字母互换程序的编写与调试一、实验目的进一步熟悉汇编语言源程序的编写方法及宏汇编程序的使用方法二、实验内容设内存数据区有大小写混合英文ASCII码字母: ‘AbCdEfGChinaAgriculturalUniversity’。
微机原理与接口技术实验报告二
微机原理与接口技术实验报告（二）1、实验内容一:实验目的:(1) 阅读《实验操作.ppt》, 学习汇编工具的使用(2) 学习附录的程序代码, 理解并输入、编译和查错3) 学习利用编译错误信息进行附录的程序修改；（程序包含一个语法错误和一个逻辑错误）4)学习程序流程控制: (条件跳转指令ja jb (call指令, 观察程序执行时堆栈的变化（学会用debug –g命令设置断点）；5 )学习程序中有限的寄存器的使用。
2.实验内容:（1）打开masm for windows软件, 在其中输入实验要求附给的程序, 保存后运行, 程序报错：(2)经分析发现, “noneeded”没有定义, 改为“notneeded”后正常运行（3）运行过程中发现当字母或数字个数达到两位数时, 统计结果的各位与十位对调了。
如下图, 字母数应为13, 但显示为31（4）经检查, 发现第80行程序有误, inc指令应改为dec指令。
运行后程序正常, 调试完毕。
如下图程序框图如下:实验内容二:1.实验目的及内容:编写完整程序, 实现功能：统计以下字符串STR中空格的数目, 结果保存在COUNT中, 并把个数在屏幕上显示出来。
STR DB ' AB CDE FG H I J K L MNOPQ RST UV W XYZ 12 34 56 78 9'L EQU $-STRCOUNT DB ?（字符串STR可以从这里直接拷贝到程序中）实验结果:程序如下:dispmsg macro messgemov ah,9lea dx,messgeint 21hendmDATA segmenttishi db 0dh,0ah,'the original string is:' string db ' AB CDE FG H I J K L MNOPQ RST UV W XYZ 12 34 56 78 9' STRINGLEN= $-stringnewline db 0dh,0ahNspace db 0dH,0aH,'Number of char space is:',?,?Nsp db ?,'$'DATA endsSTACK segment stack 'stack'sta db 100 dup(?)stack endsCODE segmentASSUME CS:CODE,DS:DATA,SS:STACK START:MOV AX,seg DATAMOV DS,AXxor cx,cxxor dl,dlmov cl,stringlenlea bx,stringcnt:mov al,[bx]cmp al,' 'jz yesspinc blloop cnt jmp shijinzhiyessp:inc dlinc blloop cntjmp shijinzhishijinzhi:lea bx,Nspmov ah,02hint 21hcall char2asc dispmsg tishiMOV AH,4CHINT 21Hchar2asc procmov dl,10 next: xor ah,ahdiv dladd ah,'0'mov [bx],ahdec bxor al,aljnz nextretchar2asc endpcode endsend startEND START运行结果如下:程序流程图如下:实验中遇到的问题及解决方法:1.汇编语言中寄存器有限, 在使用时注意是否保存寄存器中原有的值, 防止在使用寄存器时将原值改变。
8255实验-微机原理与接口技术
实验线路连接
（1） 8255A芯片PC0~ PC7插孔依次接K1~ K8。
（2） 8255A芯片PB0~PB7插孔依次接L1 ~ L8。
（3） 8255A的CS插孔CS－8255接译码输出Y7插
孔。
要求： ① 读懂系统程序中有关 8255A 的部分。
包括：端口地址、初始化编程、 二极管发光情况与开关状态间的对应关系
并使其根据开关 K1~ K8 的状态发光。 · 以 K8 作为总开关，
若 K8打开（0），则 L1~ L8同时熄灭； 若 K8闭和（1），则 L1~ L7由K1~ K7控 制。
IOCONPT EQU 0073H IOCPT EQU 0072H IOBPT EQU 0071H IOAPT EQU 0070H
② 执行程序，并进行观察，记录。 PC 口 8 位接 8 个开关 K1~ K8 ， PB 口 8 位接 8 个 LED 发光二极管 L1~ L8 ， 并使其根据开关 K1~ K8 的状态发光。
③ 改变电路接法并修改程序，要求实现：
· PA 口 8 位接 8 个开关 K1~ K8 ，
PB 口 8 位接 8 个发光二极管 L1~ L8
IOLED: CALL FORMAT CALL LEDDISP
MOV AL,90H B口输出
;10010000 写方式控制字 方式0 A口输入
MOV DX,IOCONPT
OUT P
IOLED1: MOV DX,IOAPT
IN AL,DX
MOV DX,IOBPT
OUT DX,AL
并行接口 8255 的应用
1、实验目的 掌握8255A和微机接口方法。 掌握8255A的工作方式和编程原理。
2、实验内容
pd32微机原理与接口技术实验讲解
目录实验一数据传送 (2)实验二算术运算 (8)实验三代码转换 (14)实验四程序的基本结构练习 (20)实验五存储器（RAM 6264）扩展 (25)实验六可编程并行接口（8255）扩展 (28)实验七可编程计数/定时器（8253）扩展 (34)实验八A/D、D/A转换 (45)实验九可编程串行通信接口（8251）扩展 (53)实验一：数据传送实验学时：2实验类型：验证实验要求：必修一．实验目的1．学习程序设计的基本方法和技能，掌握用汇编语言设计、编写、调试和运行程序的方法；学习用全屏幕编辑软件QEDIT.EXE建立源程序（.ASM文件）；学习用汇编软件MASM.EXE对源文件汇编产生目标文件（.OBJ文件）；学习用连接程序LINK.EXE对目标文件产生可执行文件（.EXE文件）；学习用调试软件TD.EXE调试可执行文件；2．掌握各种寻址方法以及简单指令的执行过程。
二．实验器材PC机三．实验组织运行要求1．利用堆栈实现AX的内容与BX的内容进行交换。
堆栈指针SP=2000H，AX=3000H，BX=5000H；2．汇编、调试、观察、记录结果；⑴用QEDIT.EXE软件输入汇编语言源程序，以.ASM格式文件存盘；⑵用MASM对源程序进行汇编产生二进制目标文件（.OBJ文件），再用连接程序LINK产生可执行文件（.EXE文件）；⑶用调试软件TD调试、运行程序，观察、记录结果。
四．实验步骤1．进入子目录E:>\SY86后，利用QEDIT.EXE（简称Q）送入以下汇编语言源程序，并以M1.ASM文件存盘⑴汇编语言程序的上机过程①进入\SY86子目录E：>CD\SY86E：\SY86>②进入QEDIT.EXE 编辑界面E：\SY86> Q③输入文件名*.ASM（如M1.ASM）后，输入源程序源程序DATA SEGMENT PARA PUBLIC‟DATA‟；数据段定义DB 512 DUP(0)DATA ENDSSTACK SEGMENT PARA STACK‟STACK‟；堆栈段定义DB 512 DUP( ?)STACK E NDSCODE SEGMENT PARA PUBLIC‟CODE‟；代码段定义ASSUME CS :CODE,DS :DATA,ES:DATA,SS :STACK MAINPROC FAR ；定义过程程序PUSH DSMOV AX,0PUSH AXMOV AX,DATAMOV DS,AXMOV ES,AXMOV SP,2000hMOV AX,3000hMOV BX,5000hPUSH AXPUSH BXPOP AXPOP BXRETMAIN ENDP ；结束主要部分程序CODE ENDS ；结束代码段END MAIN ；结束汇编⑵用MASM程序产生.OBJ文件操作如下：E:\SY86> MASM M1.ASM M1.OBJMicrosoft（R）Macro Assembler Version 5.00Copyright（C）Microsoft Corp 1981-1985，1987. All rights reserved. Object Filename [HEXASC.OBJ]：Source listing [NUL.LST]：Cross-reference [NUL.CRF]：51576+385928 Bytes symbol space free0 Warning Errors0 Severe Errors以上说明汇编过程已经完成。
微机原理与接口技术实验报告
微机原理与接口技术实验报告实验一，微机原理实验。
1. 实验目的。
本实验旨在通过对微机原理的实验，加深学生对微机原理相关知识的理解，提高学生的动手能力和实验技能。
2. 实验内容。
本实验主要包括微机原理的基本知识、微处理器的结构和功能、微机系统的总线结构、存储器与I/O接口。
3. 实验步骤。
（1）了解微机原理的基本知识，包括微处理器的分类、功能和工作原理。
（2）学习微机系统的总线结构，掌握总线的分类、功能和工作原理。
（3）了解存储器与I/O接口的基本概念和工作原理。
（4）进行实际操作，通过实验板进行微机原理实验，加深对微机原理知识的理解。
4. 实验结果。
通过本次实验，我深刻理解了微机原理的基本知识，掌握了微处理器的结构和功能，了解了微机系统的总线结构，以及存储器与I/O接口的工作原理。
通过实际操作，我对微机原理有了更深入的认识，提高了自己的动手能力和实验技能。
实验二，接口技术实验。
1. 实验目的。
本实验旨在通过对接口技术的实验，加深学生对接口技术相关知识的理解，提高学生的动手能力和实验技能。
2. 实验内容。
本实验主要包括接口技术的基本知识、接口电路的设计与调试、接口技术在实际应用中的作用。
3. 实验步骤。
（1）了解接口技术的基本知识，包括接口的分类、功能和设计原则。
（2）学习接口电路的设计与调试，掌握接口电路设计的基本方法和调试技巧。
（3）了解接口技术在实际应用中的作用，包括各种接口的应用场景和实际案例。
（4）进行实际操作，通过实验板进行接口技术实验，加深对接口技术知识的理解。
4. 实验结果。
通过本次实验，我深刻理解了接口技术的基本知识，掌握了接口电路的设计与调试方法，了解了接口技术在实际应用中的作用。
通过实际操作，我对接口技术有了更深入的认识，提高了自己的动手能力和实验技能。
总结。
通过微机原理与接口技术的实验，我对微机原理和接口技术有了更深入的理解，提高了自己的动手能力和实验技能。
希望通过今后的学习和实践，能够更加深入地掌握微机原理与接口技术的知识，为将来的工作和研究打下坚实的基础。
微机原理及接口技术实验讲义
微机原理与接口技术实验讲义实验一汇编程序的调试与Debug应用一、实验目的（1）掌握汇编语言的编程结构与方法。
（2）理解汇编语言的运行机制。
（3）掌握Debug调试语句及调试技巧。
二、预习要求复习汇编程序语言，提前将本实验相关内容进行预习。
三、实验设备带有MASM汇编工具的PC机一台。
四、实验原理程序的编写、编译的一般过程（1）汇编语言支持任意字处理软件，可以选用现有的文本编辑软件，例如EDIT,记事本等，进行源程序的编写，编写完毕之后，需将文件保存为*.asm文件（源文件）。
（2）利用MASM软件对所编写的*.asm文件进行汇编，生成*.obj文件（目标文件），以及调试用*.LST(列表文件)和*.crf（交叉引用表）（3）利用Link命令对程序进行连接，将目标文件与库文件进行连接，最终生成*.exe 文件（可执行文件）。
若上述几步无问题，则最终生成可直接运行的*.exe文件，若过程中出现语法错误，请按照提示将所有语法错误进行改正，若汇编过程通过，但运行结果不正确，则表明出现语义错误，此时，需利用调试软件，例如Debug进行调试，查找出现语义错误的语句进行修改，需反复进行调试，直至程序运行正确。
例：使用MASM50 汇编程序进行汇编，输入命令行masm 或者masm *.asm 后根据提示，输入文件名，在汇编没有错误的情况下，如屏幕所示：汇编程序可生成三个文件，*.obj，*.lst 和*.crf。
*.obj-目标文件，用于连接生成可执行文件；*.lst-列表文件(可选)，汇编语言汇编的机器语言与汇编语言对照表，可用于调试；*.crf-交叉引用文件（可选），给出了用户定义的所有符号和对每个符号定义、引用的行号。
汇编连接命令行：link [*.obj] [*.obj] [*.lib] ↙连接程序，将多个目标程序及库文件，连接生成可执行的*.exe 文件,同时可选择生成*.map 文件。
*.map-地址映像文件，给出内存地址分配的有关信息。
微机原理及其接口技术重要实验详解
实验三可编程定时器／计数器（8253）一、实验目的掌握8253的基本工作原理和编程方法。
二、实验内容１、按图3-1虚线连接电路，将计数器0设置为方式0，计数器初值为N(N≤0FH)，用手动逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用逻辑笔观察OUT0电平变化(当输入N+1个脉冲后OUT0变高电平)。
三、编程提示1、8253控制寄存器地址283H计数器0地址280H计数器1地址281HCLK0连接时钟1MHZ;*************************;;* 8253方式0计数器实验*;;*************************;io8253a equ 283hio8253b equ 280hcode segmentassume cs:codestart: mov al,14h ;设置8253通道0为工作方式2,二进制计数mov dx,io8253aout dx,almov dx,io8253b ;送计数初值为0FHmov al,0fhout dx,allll: in al,dx ;读计数初值call disp ;调显示子程序push dxmov ah,06hmov dl,0ffhint 21hpop dxjz lllmov ah,4ch ;退出int 21hdisp proc near ;显示子程序push dxand al,0fh ;首先取低四位mov dl,alcmp dl,9 ;判断是否<=9jle num ;若是则为'0'-'9',ASCII码加30Hadd dl,7 ;否则为'A'-'F',ASCII码加37Hnum: add dl,30hmov ah,02h ;显示int 21hmov dl,0dh ;加回车符int 21hmov dl,0ah ;加换行符int 21hpop dxret ;子程序返回disp endpcode endsend start实验三可编程定时器／计数器（8253）一、实验目的掌握8253的基本工作原理和编程方法。
微机原理及接口技术实验
接口技术简介
接口技术
接口技术是微型计算机中用于实现主机和外部设备之间数据传输和控制的技术。 它主要介绍各种常用接口电路和数据传输方式，以及如何实现数据的高速传输和 控制。
接口技术的应用领域
接口技术的应用领域同样非常广泛，包括打印机、显示器、硬盘、鼠标、键盘等 外部设备的控制和数据传输。通过接口技术的学习，可以掌握各种常用接口电路 和数据传输方式，为后续的嵌入式系统设计和应用打下基础。
问题解决能力增强
在实验过程中遇到问题时，我们 积极寻找解决方案，问题解决能 力得到了增强。
对未来实验的展望
增加实验难度和广度
希望未来实验能够增加难度和广度，涵盖更多的微机原理及接口技 术知识，以提升我们的专业技能。
加强实验与实际应用的结合
希望未来实验能够更多地与实际应用相结合，提高我们解决实际问 题的能力。
培养问题解决能力
在实验过程中，学生将遇到各种问题，需要通过 分析和解决这些问题，培养他们的问题解决能力。
实验内容
01
02
03
微机硬件结构实验
学生将学习如何拆解和组 装微机硬件，了解微机的 基本构成和工作原理。
存储器管理实验
学生将学习如何对微机的 存储器进行管理，包括内 存的分配、数据的读写等。
输入输出接口实验
完善实验指导和教材
希望实验指导和教材能够更加完善，提供更丰富的学习资源，帮助 我们更好地进行实验学习。
THANKS
感谢观看
注意事项与安全提示
注意事项
01
02
确保电源安全，避免短路或过载。
操作过程中避免用力过度，以免损坏设备 。
03
04
安全提示
如遇电源故障或设备异常，应立即切断电 源，保持安全距离。
微机接口机原理实验报告
微机原理及接口技术——实验报告学号: xxxxxx姓名: xxxxx专业: 网络工程实验一: 系统认知1.1实验目的掌握 TD 系列微机原理及接口技术教学实验系统的操作, 熟悉Wmd86 联机集成开发调试软件的操作环境。
通过顺序程序设计与分支程序设计来进行举例。
1.2实验设备PC 机一台, TD-PITE 实验装置一套。
1.3实验内容内存从BUFF开始的单元中存放着两个字数据X、Y, 完成X+Y, 并将相加的和（假设仍为一个字数据）存放于内存从RESULT开始的存储单元中。
DATA SEGMENTBUFF DW X,YRESULT DW ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV AX,BUFFADD AX,BUFF+2MOV RESULT,AXMOV AH,4CHINT 21HCODE ENDSEND START加载程序后调试, R寄存器；U反汇编；D显示数据；E修改数据。
1.4实验截图实验二分支程序设计2.1实验目的1.掌握分支程序的结构.2.掌握分支程序的设计、调试方法.2.2实验设备PC 机一台, TD-PITE 实验装臵一套。
2.3实验内容1, X>0求函数Y= 0, X=0-1, X<0程序如下:DATA SEGMENTVAR1 DB XVAR2 DB ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA START:MOV AX,DATAMOV DS,AXMOV AL, VAR1CMP AL, 0JGE BIGMOV VAR2,0FFHJMP DONEBIG:JE EQULMOV VAR2,1JMP DONEEQUL:MOV VAR2, 0DONE:MOV AH, 4CHINT 21HCODE ENDSEND START实验三循环程序设计3.1实验目的1)加深对循环结构的理解。
微机原理及接口技术实验报告
微机原理及接口技术实验报告一、实验目的本实验旨在通过掌握微机原理和接口技术的实验操作，实践相关理论知识，加深对微机原理和接口技术的理解。
二、实验设备和材料1.计算机主机2.操作系统3.接口卡4.编程软件三、实验原理微机原理是指通过学习微机的结构、功能和工作原理，从硬件层面掌握微机的基本知识。
接口技术是指连接不同设备之间的通信和数据交换技术，通过学习接口技术可以实现设备的互联和数据的传输。
四、实验步骤1.将接口卡插入计算机主机的扩展槽中。
2.启动计算机，并加载操作系统。
3.打开编程软件，编写实验程序。
4.将编写好的程序烧录到接口卡中。
5.连接外部设备和接口卡，并确认连接正确无误。
6.运行程序，并观察外部设备和接口卡之间的数据交互情况。
7.分析实验结果，并记录实验数据。
8.关闭程序和计算机。
五、实验结果及分析通过实验我们成功连接了外部设备和接口卡，并实现了数据的传输和交互。
在程序运行过程中，我们观察到外部设备正常工作，并且与接口卡之间的通信稳定可靠。
根据实验数据分析，我们可以得出接口卡的性能良好，并且能够满足实际应用需求。
六、实验心得通过这次实验，我对微机原理和接口技术有了更深入的理解。
实践操作让我加深了对硬件设备和软件编程的认识，掌握了实现设备互联和数据传输的基本方法。
在实验过程中，我遇到了一些问题，如接口卡的插入和连接问题，但通过查阅资料和请教老师同学，最终成功解决了这些问题。
我发现实验不仅帮助我巩固了理论知识，也提高了我的实践能力和解决问题的能力。
总结起来，微机原理和接口技术是计算机相关专业的基础课程之一，通过实验的方式学习可以更好地将理论知识与实际应用相结合。
我相信通过不断的实践和学习，我会在微机原理和接口技术方面有进一步的提高和发展。
微机原理与接口实验
微机原理与接口实验实验目的：通过实验，掌握微机系统原理和接口的基本知识，能够正确使用各种接口设备进行输入输出操作。
实验器材：8086微机系统、键盘、数码管、LED灯、示波器等。
实验一：键盘输入实验实验内容：1.连接键盘到8086微机系统。
2.编写汇编程序，实现用户输入字符，并在数码管上显示用户输入的字符。
3.将程序加载到存储器中，并运行程序，进行输入测试。
实验步骤：1.将键盘接口与8086微机系统相连接。
键盘的数据引脚接到8086微机系统的8位数据总线，键盘的控制引脚接到8086微机系统的地址总线和控制总线上。
2.编写汇编程序，初始化键盘接口并循环接收键盘输入的字符。
将键盘输入的字符加载到寄存器中，并将其数字值转换为对应的ASCII码值，再将其显示在数码管上。
3.将汇编程序加载到存储器中，并运行程序进行测试。
实验结果：通过实验，可以实现键盘输入功能，并能够在数码管上显示用户输入的字符。
实验二：LED灯输出实验实验内容：1.连接LED灯到8086微机系统。
2.编写汇编程序，实现控制LED灯的亮灭。
3.将程序加载到存储器中，并运行程序，观察LED灯的亮灭情况。
实验步骤：1.将LED灯接口与8086微机系统相连接。
LED灯的引脚接到8086微机系统的8位数据总线上。
2.编写汇编程序，初始化LED灯接口并循环控制LED灯的亮灭状态。
3.将汇编程序加载到存储器中，并运行程序观察LED灯的亮灭情况。
实验结果：通过实验，可以实现LED灯的亮灭控制，根据程序中的指令可以控制LED灯的闪烁频率和顺序。
实验三：外设输入输出实验实验内容：1.连接外设设备（如温湿度传感器等）到8086微机系统。
2.编写汇编程序，读取外设设备的输入信息，并控制外设设备的输出。
3.将程序加载到存储器中，并运行程序，观察外设设备的输入输出情况。
实验步骤：1.将外设设备接口与8086微机系统相连接。
外设设备的输入引脚接到8086微机系统的数据总线上，外设设备的输出引脚接到8086微机系统的控制总线上。
微机原理与接口技术实验报告
微机原理与接口技术实验报告实验目的，通过本次实验，掌握微机原理与接口技术的基本知识，了解并掌握微机接口技术的应用方法。
实验仪器与设备，微机实验箱、接口卡、示波器、电源等。
实验原理，微机接口技术是指微机与外部设备进行数据交换的技术。
它是微机与外部设备之间的桥梁，通过接口技术可以实现微机与外部设备之间的数据传输和通信。
实验内容与步骤：1. 实验一，串行通信接口实验。
a. 将串行通信接口卡插入微机实验箱的接口槽中；b. 连接示波器和外部设备，并进行数据传输测试；c. 观察并记录数据传输的波形和数据传输情况。
2. 实验二，并行通信接口实验。
a. 将并行通信接口卡插入微机实验箱的接口槽中；b. 连接外部设备，并进行数据传输测试；c. 观察并记录数据传输的情况。
3. 实验三，AD转换接口实验。
a. 将AD转换接口卡插入微机实验箱的接口槽中；b. 连接外部模拟信号源，并进行模拟信号转换测试；c. 观察并记录模拟信号转换的波形和数据传输情况。
实验结果与分析：1. 串行通信接口实验结果分析：通过实验发现，在串行通信接口实验中，数据传输的波形稳定，数据传输速度较快，适用于对数据传输速度要求较高的应用场景。
2. 并行通信接口实验结果分析：在并行通信接口实验中，数据传输稳定，但数据传输速度相对较慢，适用于对数据传输速度要求不高的应用场景。
3. AD转换接口实验结果分析：经过实验发现，AD转换接口可以将模拟信号转换为数字信号，并且转换精度较高，适用于对信号转换精度要求较高的应用场景。
实验总结与展望：通过本次实验，我们深入了解了微机原理与接口技术的基本知识，掌握了串行通信接口、并行通信接口和AD转换接口的应用方法。
同时，也发现不同接口技术在数据传输速度、稳定性和精度方面各有优劣，需要根据实际应用场景进行选择。
未来，我们将继续深入学习和探索微机接口技术的应用，为实际工程项目提供更好的技术支持。
结语：通过本次实验，我们对微机原理与接口技术有了更深入的了解，实验结果也验证了接口技术在数据传输和信号转换方面的重要作用。
微机原理与接口技术实验报告
微机原理与接口技术实验报告实验一、认识Tddebug集成操作软件一．实验内容（一）实验题目：数据传送实验1. 编程将数据段中的一个字符串传送到附加段中，并输出附加段中的目标字符串到屏幕上。
2. 修改此程序，采用字符串传送指令完成。
（二）实验目的：通过对该程序进行调试，查看程序段、数据段、附加段装入内存后的分配情况。
单步执行数据传送指令后，观察各个寄存器及数据区的内容。
（三）实验步骤：1. 运行Tddebug软件，选择Edit菜单编写实验程序2. 使用Compile菜单中的Compile和Link对实验程序进行汇编、连接，生成执行文件。
3. 使用Rmrun菜单中的Run运行程序，观察运行结果。
4. 使用Rmrun菜单中的Debug调试程序，查看程序段、数据段、附加段装入内存后的分配情况。
单步执行数据传送指令后，观察各寄存器及数据区的内容。
过程如下：1) 按F7单步执行，在代码区中有一个三角，表示正在执行的指令。
每一条指令的执行一定会使目标寄存器和状态寄存器发生变化，从相关窗口看结果。
2) 检查内存数据区的内容，关键是找出用户程序的数据段和附加段：方法1：在CPU窗口按Tab键使内存数据显示区成为活动区，按Ctrl+G键，输入：“DS或ES寄存器的值：偏移地址”，即可显示用户指定的数据区方法2：选择菜单View| Dump，弹出内存数据显示窗口。
3) 查看执行结果：按Alt+F5，切换到用户窗口。
5. 更改数据区中的数据，考察、调试程序的正确性。
二．分析设计思想，绘制实验原理图、流程图。
汇编语言程序的开发过程如图1.1所示，这个过程主要有编辑、编译、链接几个步骤构成。
三．程序清单及相关注释。
DDATA SEGMENTMSR DB "HELLO,WORLD!$"LEN EQU $- MSRDDATA ENDSEXDA SEGMENTMSD DB LEN DUP(?)；定义源数据段；定义附加数据段EXDA ENDS；定义堆栈段 MYSTACK SEGMENTSTACK DW 20 DUP(?)MYSTACK ENDSCODE SEGMENT ；定义代码段ASSUME CS:CODE,DS:DDATA,ES:EXDASTART: MOV AX,DDATAMOV DS,AX ；装载数据段寄存器MOV AX,EXDAMOV MOV MOV MOV MOV ES,AX ；装载附加数据段寄存器SI,OFFSET MSR DI,OFFSET MSD CX,LEN BX,0NEXT: MOV AL,MSR[BX] ；开始传输数据MOV ES:MSD[BX],ALINC BXLOOP NEXTPUSH ESPOP DS ；将附加段寄存器指向的段值赋给数据段寄存器MOV DX,OFFSET MSDMOV AH,9I N T 2 1 H M O V A H , 4 C H / p >。
微机原理与接口技术实验
微机原理与接口技术实验微机原理与接口技术是计算机专业中非常重要的一门课程，它涉及到计算机系统的基本原理和接口技术的应用。
通过实验，我们可以更好地理解和掌握微机原理和接口技术的知识，提高我们的实际操作能力。
本文将结合实际案例，对微机原理与接口技术实验进行详细介绍。
首先，我们来介绍微机原理的实验内容。
微机原理实验通常包括计算机硬件系统的组成与工作原理、指令系统和地址寻址方式、中央处理器的工作原理、存储器和输入输出设备的工作原理等内容。
在实验中，我们需要通过搭建实验平台，使用示波器、逻辑分析仪等仪器设备，进行实际操作和观测，从而深入理解计算机硬件系统的工作原理。
其次，接口技术实验是微机原理课程的延伸，它主要包括接口技术的基本原理、接口电路的设计与调试、接口程序的编写与调试等内容。
在接口技术实验中，我们需要学习并掌握各种接口电路的设计方法和调试技巧，同时还要学习如何编写与调试接口程序，使得计算机系统能够与外部设备进行有效的通信和控制。
在实验过程中，我们需要注意一些关键问题。
首先是实验安全，要严格遵守实验室的安全规定，正确使用实验设备，确保实验过程安全可靠。
其次是实验仪器的正确使用，要熟练掌握示波器、逻辑分析仪等仪器的使用方法，准确观测和分析实验现象。
最后是实验数据的记录与分析，要及时记录实验数据，并进行合理分析，从而得出正确的实验结论。
总之，微机原理与接口技术实验是计算机专业中非常重要的一门实践课程，通过实验，我们可以更好地理解和掌握微机原理和接口技术的知识，提高我们的实际操作能力。
希望同学们能够认真对待实验课程，勤加练习，不断提高自己的实验能力，为将来的工作打下坚实的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三可编程定时器／计数器（8253）一、实验目的掌握8253的基本工作原理和编程方法。
二、实验内容１、按图3-1虚线连接电路，将计数器0设置为方式0，计数器初值为N(N≤0FH)，用手动逐个输入单脉冲，编程使计数值在屏幕上显示，并同时用逻辑笔观察OUT0电平变化(当输入N+1个脉冲后OUT0变高电平)。
三、编程提示1、8253控制寄存器地址283H计数器0地址280H计数器1地址281HCLK0连接时钟1MHZ;*************************;;* 8253方式0计数器实验*;;*************************;io8253a equ 283hio8253b equ 280hcode segmentassume cs:codestart: mov al,14h ;设置8253通道0为工作方式2,二进制计数mov dx,io8253aout dx,almov dx,io8253b ;送计数初值为0FHmov al,0fhout dx,allll: in al,dx ;读计数初值call disp ;调显示子程序push dxmov ah,06hmov dl,0ffhint 21hpop dxjz lllmov ah,4ch ;退出int 21hdisp proc near ;显示子程序push dxand al,0fh ;首先取低四位mov dl,alcmp dl,9 ;判断是否<=9jle num ;若是则为'0'-'9',ASCII码加30Hadd dl,7 ;否则为'A'-'F',ASCII码加37Hnum: add dl,30hmov ah,02h ;显示int 21hmov dl,0dh ;加回车符int 21hmov dl,0ah ;加换行符int 21hpop dxret ;子程序返回disp endpcode endsend start实验三可编程定时器／计数器（8253）一、实验目的掌握8253的基本工作原理和编程方法。
二、实验内容1、按图3-2连接电路，将计数器0、计数器1分别设置为方式3，计数初值设为1000，用逻辑笔观察OUT1输出电平的变化(频率1HZ)。
三、编程提示1、8253控制寄存器地址283H计数器0地址280H计数器1地址281HCLK0连接时钟1MHZ;*******************;* 8253分频*;*******************io8253a equ 280hio8253b equ 281hio8253c equ 283hcode segment //声明代码段assume cs:codestart:mov dx,io8253c ;向8253写控制字mov dx，283h；mov al,36h ;使0通道为工作方式3D7D6D5D4D3D2D1D0=00110110,D7D6=00表示计数器0；D5D4=11先读写低8为再读写高8位；D3D2D1=011表示计数器工作方式3；D0=0表示计数器的初值为二进制数out dx,al //向283h写控制字mov ax,1000 ;写入循环计数初值1000mov dx,io8253aout dx,al ;先写入低字节到计数器0地址280Hmov al,ahout dx,al ;后写入高字节到计数器0地址280Hmov dx,io8253cmov al,76h ;设8253通道1工作方式3 .D7D6D5D4D3D2D1D0=01110110，D7D6=01表示计数器1；D5D4=11 先读写低8为再读写高8位；D3D2D1=011表示计数器工作方式3；D0=0表示计数器的初值为二进制;out dx,almov ax,1000 ;写入循环计数初值1000mov dx,io8253bout dx,al ;先写低字节到计数器1地址281Hmov al,ahout dx,al ;后写高字节到计数器1地址281Hmov ah,4ch ;程序退出int 21hcode endsend start实验四可编程并行接口（一）（8255方式0）一、实验目的掌握8255方式0的工作原理及使用方法。
二、实验内容１、实验电路如图4-1，8255C口接逻辑电平开关K0～K7，A口接LED显示电路L0～L7。
２、编程从8255C口输入数据，再从A口输出。
三、编程提示1、8255控制寄存器端口地址28BHA口的地址288HC口的地址28AH;*******************************;;* 8255方式0的C口输入,A口输出*;;*******************************;io8255a equ 288hio8255b equ 28bhio8255c equ 28ahcode segment //定义代码段assume cs:codestart:mov dx,io8255b ;设8255为C口输入,A口输出mov dx，28bh//D7=1,D6D5=00(工作方式为0),D4=0（A出）,D2=0，D3=1（C入）,D0=1（C入）。
mov al,8bh //D7D6D5D4D3D2D1D0=10001011，D7=1，D6D5=00，D4=0,D3.D0=0,D2=0，D1=1out dx,al //设8255为C口输入,A口输出inout: mov dx,io8255c ;c口的地址28AH从C口输入一数据in al,dx //将al的数给dxmov dx,io8255a ;A口的地址288H从A口输出刚才自C口out dx,al ;所输入的数据mov dl,0ffh ;判断是否有按键mov ah,06hint 21hjz inout ;若无,则继续自C口输入,A口输出mov ah,4ch ;否则返回int 21hcode endsend start实验七竞赛抢答器一、实验目的1、了解微机化竞赛抢答器的基本原理。
2、进一步学习使用并行接口。
二、实验内容图7-1为竞赛抢答器(模拟)的原理图，逻辑开关K0～K7代表竞赛抢答按钮0～7号，当某个逻辑电平开关置“１”时，相当某组抢答按钮按下。
在七段数码管上将其组号(0～7)显示出来，并使微机扬声器响一下。
三、编程提示设置8255为C口输入、A口输出，读取C口数据，若为0表示无人抢答，若不为0则有人抢答。
根据读取数据可判断其组号。
从键盘上按空格键开始下一轮抢答，按其它键程序退出。
;********************************;* 本程序为模拟抢答器*;********************************data segment ;定义数据段io8255a equ 28ah ;端口初始化io8255b equ 28bhio8255c equ 288hled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h ;数码表data endscode segment ;定义代码段assume cs:code,ds:data ;有了这一句代码，程序就知道从ds:data中找到data所定义的内存地址,然后传送给dsstart:mov ax,data ;把data段的段地址送入es中，以便计算物理地址的时候得到正确的段地址。
mov ds,axmov dx,io8255b ;设8255为A口输出,C口输入mov ax,89hout dx,almov bx,offset led ;使BX指向段码管首址sss: mov dx,io8255a ;从8255的C口输入数据in al,dxor al,al ;比较是否为0je sss ;若为0,则表明无键按下，转sssmov cl,0ffh ;cl作计数器,初值为-1rr: shr al,1 ;al逻辑右移一位inc cl ;cl减一jnc rr ;如果进位则跳转mov al,cl ；xlat ；交换。
22行到27行应该循环计数mov dx,io8255c ;从8255的C 端输出“个人觉得是初始化”out dx,almov dl,7 ;响铃ASCII码为07mov ah,2 ;输出指令（三条指令一起读）int 21hwai: mov ah,1 ;键盘输入一个数int 21hcmp al,20h ;是否为空格jne eee ;不是,转eee ，等于零跳转，不等于零继续执行mov al,0 ;是,关灭灯mov dx,io8255c ;从8255的C 端输出“个人觉得是初始化”out dx,aljmp sss ;跳转到ssseee: mov ah,4ch ;功能调用,该功能为关闭窗，即抢答结束int 21hcode ends ;代码段结束end start ;程序结束实验九中断一、实验目的1、掌握PC机中断处理系统的基本原理。
