GoogleSketchUp(建筑草图大师)教程
![GoogleSketchUp(建筑草图大师)教程](https://img.taocdn.com/s3/m/2ee8f813650e52ea551898b0.png)

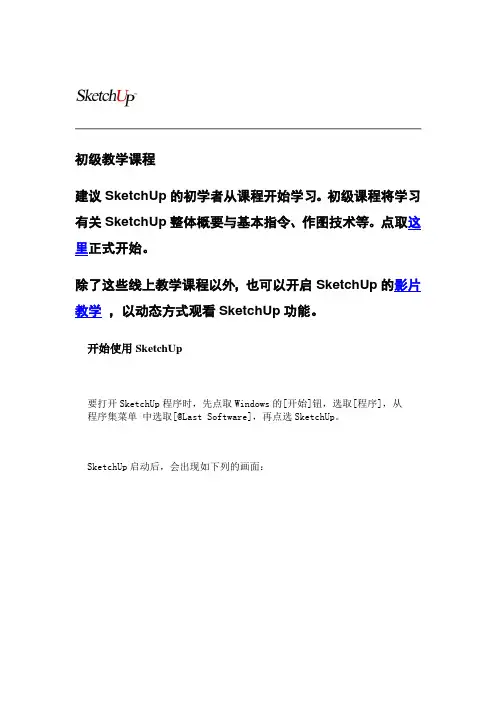

初级教学课程建议SketchUp的初学者从课程开始学习。
初级课程将学习有关SketchUp整体概要与基本指令、作图技术等。
点取这里正式开始。
除了这些线上教学课程以外,也可以开启SketchUp的影片教学,以动态方式观看SketchUp功能。
开始使用SketchUp要打开SketchUp程序时,先点取Windows的[开始]钮,选取[程序],从程序集菜单中选取[@Last Software],再点选SketchUp。
SketchUp启动后,会出现如下列的画面:接下来的课程是关于工具条与座标轴。
工具条与坐标轴SketchUp激活后,应该会注意到[绘图]、[照相机]、[视点]等3个工具条被固定在画面,这些工具条的名称可以使用鼠标将工具条拖曳开后确认。
有着红色与绿色坐标轴的白色大区域是作图窗口(作业空间)。
作图窗口中默认值是显示上视图(平面图),这是由正上方往下看模型的视点,为了易于了解三维空间,让我们转换视点,点取[视点]工具条的[等角透视]。
按钮如下:等角透视会显示如下的坐标轴:坐标轴分别以红、绿、蓝三种不同颜色显示,这对于坐标轴的识别上具有重大意义。
假如你由其它CAD软件习惯于X轴Y轴的话,红色与绿色分别代表X轴与Y轴。
XY轴让我们分辨建构模型的表面(Surface),也就是XY轴表示示地面,X轴与Y轴的交点就是原点。
垂直的蓝色轴是Z轴,显示三维空间的上下感觉。
所有的轴正方向以实线表示,负方向以虚线表示。
当改变视点时,这个将帮助你视觉上掌握模型的方向。
下一个课程是关于[线]的绘制。
线的绘制让我们开始模型绘制吧!从[文件]菜单中选取[新建],或由[标准]工具条上选取[新建]钮,开启新的作图窗口。
将视景设为[全视图],从[绘图]工具条上点选[线]工具按钮。
鼠标指标会变成铅笔形状。
点取座标轴下方抓取一点,稍微移动指标一下,可以看到描绘的线在蓝色轴前面。
将[线]工具向右移动,点取第二点,产生了线。
(点选[线]工具,按着鼠标拖曳同样也可以绘制线)。
草图大师经典教程PPT教学课件
![草图大师经典教程PPT教学课件](https://img.taocdn.com/s3/m/7f3171cffd0a79563d1e7262.png)
线条不在同一 个平面
线没有封闭
29
2、基本几何形体
使用移动命令 ALT键妙用 用比例缩放工具实现几体变形
30
3、在圆弧上求出中点
利用插件程序 利用“量角器/辅助线”命令作辅助线
31
4、推拉问题
面的推拉受线的制约
推拉命令
32
5、调整组件的坐标
组件坐标决定插入组件的方式
调整坐标 之前
20
一、基本设置
21
1、导入快捷键定义文件
打开sketchup 在“窗口”菜单中打开“系统属性”,或Shift+P,
打开“快捷键” 点击“导入”
22
导入“用户设置.dat”文件
在对话框中找到“用户设置.dat”文件并单击“导入”
“用户设置.dat”文件就 是快捷键定义文件
23
2、设置图形模板
截面+路径—>放样(路径跟随)ALT+F
35
8、一条线会影响到组件
这里有一条 隐藏的线
36
9、虚显特征物体
“查看”菜单中的“虚显特征物体”能以 虚显模式查看到被隐藏的物体
如果我们在组件内部编辑状态下,隐藏了 组件内部的物体。那么当我们回到主场景 时,我们将不能显示被隐藏的物体,只能 用“虚显隐藏物体”看到被隐藏的物体。
调整坐标 之后
33
6、比例工具的使用
比例工具 按住SHIFT键,则将对物体进行等比缩放。
而按住CTRL键则对物体进行中心缩放。 输入数值代表比例系数。 输入带单位的数值代表需要缩放的具体尺
寸。 输入多个数值,用逗号分隔开,代表在多
个方向上不同的缩放值。
34
草图大师说明
![草图大师说明](https://img.taocdn.com/s3/m/a82e69aacd22bcd126fff705cc17552707225eb8.png)
草图大师说明[教程技巧] 草图大师sketchup工具必读(不仅仅是技巧)1、选择的时候,双击一个单独的面可以同时选中这个面和组成这个面的线2、两次双击物体上的一个面,可以选择整个物体的面和线3、使用漫游命令和相机命令的时候,可以在右下角的输入框里面输入视线的高度4、使用动态缩放命令的时候,可以输入数字+deg(例:60deg)来调整相机视角5、使用动态缩放命令的时候,可以输入数字+mm(例:35mm)来调整相机焦距6、把物体做成组群或者组件,可以在右键菜单里面的沿轴镜相里面选择镜相方式7、选择物体,用比例缩放命令,选择缩放方向以后输入-1,可以镜相物体8、利用推拉命令一次,下次运用推拉命令时双击可重复上次的尺寸9、选择物体时按住ctrl可以增加选择,按住shift可以加减选择,同时按住ctrl和shift为减选择10、shift+鼠标中键为pan功能11、当锁定一个方向时(如平行,极轴等)按住shift可保持这个锁定12、选择状态下单击物体是选线或面双击是线和面而三击可以选体选择物体后按住CTRL 用移动复制命令可以直接复制物体而如果该物体已经做成组的话复制出来的物体依然在同一组里使用橡皮檫只能删除线而不能删除面所以如果要删除一个面上杂乱的线用橡皮檫要比框选物体后用DEL命令方便13、滚轮+左键全按是pan哦,注意先按滚轮,在按左键。
14、在复制移动(按CTRL复制)后输入x/ 的数值时,如输入5/则两物体之间出现4个物体,如输入4/则两物体之间出现3个物体,阵列也一样!15、在导出cad时有一个选项(options,在save/cancel键下方),进入其中并选择边线(edges)和面(faces),导出后就线和面都有了。
16、查看--显示隐藏组件,快捷键是shift+a。
crtl+A全选,同时按住Shift和ctrl点击不想隐藏的物体,再按隐藏的快捷键就可以了17、SK-技巧-空间分割, 用画直线的工具在一表面停留(不要点击鼠标),按住SHIFT键,移动鼠标,会有一条平行于此表面的辅助线(虚线)出现,用来画空间分割是一个很好的方法。
草图大师6.0学习教程
![草图大师6.0学习教程](https://img.taocdn.com/s3/m/e69d83df9ec3d5bbfd0a74b4.png)
草图大师6.0教程第一章:sketchup草图大师的界面与绘制环境1-1、skepchup的安装及工作界面设置(1)skepchup6的安装--------一直下一步,按照指示即可(2)skepchup的界面介绍(菜单栏、工具栏、状态栏、数值输入框)(3)坐标系(红{x轴}、绿{y轴}、蓝{z轴})只有一个视图(4)单位设置(4.1)窗口------场景信息------单位------单位形改为“十进制”“毫米”------精确度位0mm------完成(4.2)每次打开都得重新设置单位,永久解决方法:窗口------窗口------参数设置------模板------可以选择“毫米2D”和“毫米3D”------“毫米2D”-----是二维状态下单位是mm\“毫米3D”是三维状态下单位为mm模式------一般习惯与“毫米2D”(5)常用工具栏的调用查看------工具栏------勾选“大工具栏”、“风格”、“图层”、“阴影”、“标准”、“视图”1-2 skepchup简介及小实例应用(1)能够快速生成任何位置的剖面(2)与CAD、3Dmax结合使用,快速导入和导出DWG、JPG、3DS文件。
(3)具有草稿、线稿、透视、渲染等不同显示模式。
(4)能够准确定位阴影和日照(5)简便进行空间尺寸和文字的标注。
(6)小实例-----纸箱的绘制(7)平移、转动、缩放、撤销视图变更工具(7.1)平移------Shift+滚轮(7.2)转动------滚轮(7.3)实时缩放工具------左键向上移动是放大,左键向下移动是缩小(7.4)充满视图工具------ctrl+shift+e(7.5)撤销视图变更工具------ctrl+Z(只能对视图进行恢复,不能对线撤销)1-3 sketchup的六种显示方式线框显示、消隐线框显示、着色显示、材质贴图显示、X光显示、单色显示(1)线框显示------只显示模型的线框(在此模式下推拉工具不可用)(2)消隐线框显示------被遮住的边线不可显示(3)着色显示------表面赋予颜色材质,则显示被赋予颜色,若没有赋予颜色材质,将显示默认颜色(sketchup默认的颜色为白蓝色,可以自定义)(3.1)自定义白蓝色------窗口-----风格------选择面设置----编辑-----前景色和背景色变换即可(3.2)面赋予颜色材质-----点击油漆桶及材质------可以创建材质赋予颜色(4)材质贴图显示------若模型的表面被赋予贴图,在此模式下可以显示贴图(此模式相对其他模式显示速度会变慢)(5)X光显示-----使模型表面变得的透明,需要与其他显示模式配合使用(线框显示没有面,所以X光显示模式相对于线框显示没有意义)(6)可以使模型使用默认的白蓝显示,但并不影响其他任何显示模型的使用,在需要的情况下可以随时调用其他显示模式。
SketchUp草图大师教程word精品文档38页
![SketchUp草图大师教程word精品文档38页](https://img.taocdn.com/s3/m/a29f676c77232f60dccca131.png)
SketchUp™草图大师教程1、软件公司简介AtlastSoftware公司是美国著名的建筑设计软件开发商,公司最新推出的SketchUp建筑草图设计工具是一套令人耳目一新的设计工具,它给建筑师带来边构思边表现的体验,产品打破建筑师设计思想表现的束缚,快速形成建筑草图,创作建筑方案。
SketchUp被建筑师称为最优秀的建筑草图工具,是建筑创作上的一大革命。
SketchUp是相当简便易学的强大工具,一些不熟悉电脑的建筑师可以很快的掌握它,它融合了铅笔画的优美与自然笔触,可以迅速地建构、显示、编辑三维建筑模型,同时可以导出透视图、DWG或DXF格式的2D向量文件等尺寸正确的平面图形。
这是一套注重设计摸索过程的软件,世界上所有具规模的AEC(建筑工程)企业或大学几乎都已采用。
建筑师在方案创作中使用CAD繁重的工作量可以被SketchUp的简洁、灵活与功能强大所代替,她带给建筑师的是一个专业的草图绘制工具,让建筑师更直接更方便的与业主和甲方交流,这些特性同样也适用于装潢设计师和户型设计师。
SketchUp是一套直接面向设计方案创作过程而不只是面向渲染成品或施工图纸的设计工具,其创作过程不仅能够充分表达设计师的思想而且完全满足与客户即时交流的需要,与设计师用手工绘制构思草图的过程很相似,同时其成品导入其它着色、后期、渲染软件可以继续形成照片级的商业效果图。
是目前市面上为数不多的直接面向设计过程的设计工具,它使得设计师可以直接在电脑上进行十分直观的构思,随着构思的不断清晰,细节不断增加,最终形成的模型可以直接交给其它具备高级渲染能力的软件进行最终渲染。
这样,设计师可以最大限度地减少机械重复劳动和控制设计成果的准确性。
2、软件特色1、直接面向设计过程,使得设计师可以直接在电脑上进行十分直观的构思,随着构思的不断清晰,细节不断增加。
这样,设计师可以最大限度地控制设计成果的准确性。
2、界面简洁,易学易用,命令极少,完全避免了像其它设计软件的复杂性。
(完整版)草图大师建模教程
![(完整版)草图大师建模教程](https://img.taocdn.com/s3/m/a644e2e0f01dc281e43af04a.png)
草图大师教程草图大师建模技巧:1、准备导图之前的准备工作2、导入CAD文件3、拉伸各个楼层体块4、开窗开门(是否建窗框,根据实际情况需要进行)5、添加阳台(阳台制作的深度按实际情况需要进行)室外楼梯等外部需要制作的构件。
6、添加页面,确定模的观测视角定位。
7、导出至JPG图象文件,为后期处理阶段提供建筑图片。
一、在导入CAD之前须先做以下准备工作:⒈在DWG文件中根据实际情况把不需要的线条,图层,全部清除掉。
注意:①清理过程要充分考虑草图立面体块的进退关系,保证内部需要的墙体不被清除。
②将CAD图形导出,在导出图形时根据需要可以将主体和阳台等分开导出。
)2. 在SKETCHUP打开程序中,选择“查看”中“用户设置”命令,在出现的对话框中:①将“设置基本单位”选择项中“单位形式”选择为“十进位”模式。
②在“渲染”选项中将“显示轮廓”选择一项进行取消选择。
此项操作是为了保证导入的dwg文件中线条变成细线,以便精确的建模。
(此操作步骤也可以在导入dwg 文件之后进行,产生效果前后是一样的。
)二、DWG文件的导入:1. 选择菜单中的“文件”选项,选择其中的“导入”命令,在其子菜单中选择“导入DWG/DXF”选项。
之后系统会自动跳出一个对话框,在对话框的右下角有一个“选项……”,点击之后会出来一个新的对话框,在此对话框中选择“单位”为mm,(此选项中建议使用此单位,选择此单位是为了保证导入sketchup的cad图与cad中的图比例保持1:1,这样在建模型中就可以保证在由平面生成立体的时候,高度按照实际尺寸来进行拉伸。
2. 然后选择要导入的dwg图文件选择“导入”命令。
cad图自动导入sketchup中。
三、模型的建立:一、导入sketchup中的cad图的处理:各层平面分别编组,如有导1. 将导入sketchup中的cad图进行编组A,B,C,D……(入的立面,立面也要进行分别编组)。
,作为参照。
放在第一次编组A,B,C,D……2. 将A,B,C,D……copy一个A’,B’,C’,D’……旁。
草图大师6.0学习教程
![草图大师6.0学习教程](https://img.taocdn.com/s3/m/e69d83df9ec3d5bbfd0a74b4.png)
草图大师6.0教程第一章:sketchup草图大师的界面与绘制环境1-1、skepchup的安装及工作界面设置(1)skepchup6的安装--------一直下一步,按照指示即可(2)skepchup的界面介绍(菜单栏、工具栏、状态栏、数值输入框)(3)坐标系(红{x轴}、绿{y轴}、蓝{z轴})只有一个视图(4)单位设置(4.1)窗口------场景信息------单位------单位形改为“十进制”“毫米”------精确度位0mm------完成(4.2)每次打开都得重新设置单位,永久解决方法:窗口------窗口------参数设置------模板------可以选择“毫米2D”和“毫米3D”------“毫米2D”-----是二维状态下单位是mm\“毫米3D”是三维状态下单位为mm模式------一般习惯与“毫米2D”(5)常用工具栏的调用查看------工具栏------勾选“大工具栏”、“风格”、“图层”、“阴影”、“标准”、“视图”1-2 skepchup简介及小实例应用(1)能够快速生成任何位置的剖面(2)与CAD、3Dmax结合使用,快速导入和导出DWG、JPG、3DS文件。
(3)具有草稿、线稿、透视、渲染等不同显示模式。
(4)能够准确定位阴影和日照(5)简便进行空间尺寸和文字的标注。
(6)小实例-----纸箱的绘制(7)平移、转动、缩放、撤销视图变更工具(7.1)平移------Shift+滚轮(7.2)转动------滚轮(7.3)实时缩放工具------左键向上移动是放大,左键向下移动是缩小(7.4)充满视图工具------ctrl+shift+e(7.5)撤销视图变更工具------ctrl+Z(只能对视图进行恢复,不能对线撤销)1-3 sketchup的六种显示方式线框显示、消隐线框显示、着色显示、材质贴图显示、X光显示、单色显示(1)线框显示------只显示模型的线框(在此模式下推拉工具不可用)(2)消隐线框显示------被遮住的边线不可显示(3)着色显示------表面赋予颜色材质,则显示被赋予颜色,若没有赋予颜色材质,将显示默认颜色(sketchup默认的颜色为白蓝色,可以自定义)(3.1)自定义白蓝色------窗口-----风格------选择面设置----编辑-----前景色和背景色变换即可(3.2)面赋予颜色材质-----点击油漆桶及材质------可以创建材质赋予颜色(4)材质贴图显示------若模型的表面被赋予贴图,在此模式下可以显示贴图(此模式相对其他模式显示速度会变慢)(5)X光显示-----使模型表面变得的透明,需要与其他显示模式配合使用(线框显示没有面,所以X光显示模式相对于线框显示没有意义)(6)可以使模型使用默认的白蓝显示,但并不影响其他任何显示模型的使用,在需要的情况下可以随时调用其他显示模式。
(完整版)草图大师详细学习
![(完整版)草图大师详细学习](https://img.taocdn.com/s3/m/28e9e6c50875f46527d3240c844769eae009a3f7.png)
(完整版)草图大师详细学习SketchUp?草图大师1、选择的时候,双击一个单独的面可以同时选中这个面和组成这个面的线2、两次双击物体上的一个面,可以选择整个物体的面和线3、使用漫游命令和相机命令的时候,可以在右下角的输入框里面输入视线的高度4、使用动态缩放命令的时候,可以输入数字+deg(例:60deg)来调整相机视角5、使用动态缩放命令的时候,可以输入数字+mm(例:35mm)来调整相机焦距6、把物体做成组群或者组件,可以在右键菜单里面的沿轴镜相里面选择镜相方式7、选择物体,用比例缩放命令,选择缩放方向以后输入-1,可以镜相物体8、利用推拉命令一次,下次运用推拉命令时双击可重复上次的尺寸9、选择物体时按住ctrl可以增加选择,按住shift可以加减选择,同时按住ctrl和shift 为减选择10、shift+鼠标中键为pan功能11、当锁定一个方向时(如平行,极轴等)按住shift可保持这个锁定12、选择状态下单击物体是选线或面双击是线和面而三击可以选体选择物体后按住CTRL 用移动复制命令可以直接复制物体而如果该物体已经做成组的话复制出来的物体依然在同一组里使用橡皮檫只能删除线而不能删除面所以如果要删除一个面上杂乱的线用橡皮檫要比框选物体后用DEL命令方便13、滚轮+左键全按是pan哦,注意先按滚轮,在按左键。
14、在复制移动(按CTRL复制)后输入x/ 的数值时,如输入5/则两物体之间出现4个物体,如输入4/则两物体之间出现3个物体,阵列也一样!15、在导出cad时有一个选项(options,在save/cancel键下方),进入其中并选择边线(edges)和面(faces),导出后就线和面都有了。
16、查看--显示隐藏组件,快捷键是shift+a。
crtl+A全选,同时按住Shift和ctrl 点击不想隐藏的物体,再按隐藏的快捷键就可以了17、SK-技巧-空间分割, 用画直线的工具在一表面停留(不要点击鼠标),按住SHIFT键,移动鼠标,会有一条平行于此表面的辅助线(虚线)出现,用来画空间分割是一个很好的方法。
SketchUp草图大师教程-2
![SketchUp草图大师教程-2](https://img.taocdn.com/s3/m/d5728875d1f34693dbef3e7e.png)
SketchUp草图大师教程-2 D1、标题栏标题栏(在绘图窗口的顶部)包括右边的标准窗口控制(关闭,最小化,最大化)和窗口所打开的文件名。
开始运行SketchUp时名字是未命名,说明你还没有保存此文件。
2、菜单栏菜单出现在标题栏的下面。
大部分SketchUp的工具,命令和菜单中的设置。
默认出现的菜单包括文件、编辑、查看、相机、绘图、工具、窗口和帮助。
3、工具栏工具栏出现在菜单的下面,左边的应用栏,包含一系列用户化的工具和控制。
4、绘图区在绘图区编辑模型。
在一个三维的绘图区中,可以看到绘图坐标轴。
5、状态栏状态栏位于绘图窗口大下面,左端是命令提示和SketchUp的状态信息。
这些信息会随着绘制的东西而改变,但是总的来说是对命令的描述,提供修改键和它们怎么修改的。
6、数值控制栏状态栏的右边是数值控制栏。
数值控制栏显示绘图中的尺寸信息。
也可以接受输入的数值。
二、主要工具栏SketchUp的工具栏和其他应用程序的工具栏类似。
可以游离或者吸附到绘图窗口的边上,也可以根据需要拖曳工具栏窗口,调整其窗口大小。
1、标准工具栏标准工具栏主要是管理文件、打印和查看帮助。
包括新建、打开、保存、剪切、复制、粘贴、删除、撤销、重做、打印和用户设置。
2、编辑与常用工具栏主要是对几何体进行编辑的工具。
编辑工具栏包括移动复制、推拉、旋转工具、路径跟随、缩放和偏移复制。
常用工具栏包括选择、制作组件、填充和删除工具。
3、绘图与构造工具栏进行绘图的基本工具。
绘图工具栏包括矩形工具、直线工具、圆、圆弧、多边形工具和徒手画笔。
构造工具栏包括测量、尺寸标注、角度、文本标注、坐标轴和三维文字。
4、相机和漫游工具栏用于控制视图显示的工具。
相机工具栏包括旋转、平移、缩放、框选、撤销视图变更、下一个视图和充满视图。
漫游工具栏包括相机位置、漫游和绕轴旋转。
5、风格工具栏风格工具栏控制场景显示的风格模式。
包括X光透视模式、线框模式、消隐模式、着色模式、材质贴图模式和单色模式。
sketchup草图大师基本操作
![sketchup草图大师基本操作](https://img.taocdn.com/s3/m/fc876ed76294dd88d0d26b94.png)
这是我自己地一些经验.如果你对还没有很多地了解和经验,那么试试按照下面说得去做,直到你得出了自己地经验和见解.我采用下面这些方法,是因为它们适合我工作地习惯,其他人可能会有不同地适合自己地方法,如果你有更好地招数,拿出来和大家共享一下子吧!建模步骤首先,一条原则是我们应该尽量将模型量控制在最简单,最小.当然,如果你以建立细致入微地模型为乐趣地话,那么可以不必遵循这个原则.但是,如果你是用来养家活口,维持生计,那么过分细致地模型是没有必要地.你应该努力在完成工作地前提下,将模型建地尽量简单.一旦你不得不更改模型地时候,尤其是本来即将完成时,需要更改地话,越简单地模型越容易修改. 文档来自于网络搜索如果你地模型按照一定地原则清晰地分成了组或组件,那么其实你就可以将任意组件保存成一个单独地文件,在需要改变组件地时候,只需要打开保存地那个文件,进行编辑并保存,然后在含有这个组件地模型中,重新调用就可以了,这样做不必受场景中其他东西地干扰,编辑速度也快.如果你边建模边推敲方案,那么就先建立一个大地体块,随着你设计地深入,逐渐将模型加入细节.你可以轻松地将一些粗糙地大体块替换为精致地模型,当然前提是你要有足够深入地设计. 文档来自于网络搜索导入文件将文件导入,然后通过简单地描一描线段,使它生成面,然后推推拉拉地建立起一个模型,这听起来确实令人兴奋.但是这样工作地效果实际上取决于你地图地质量. 文档来自于网络搜索导入地文件,实际上能产生许多令人头疼地麻烦.熟手画得简单地轮廓线地图不会产生什么大地麻烦,生手画地细节繁多,杂乱无章地图就不那么容易利用了.“带有小小地线段、转角处两条线没有相交、一条线和另外一条看上去平行实际上只差一点点”,由这些问题地图,都会在你建立模型地时候成为你地绊脚石,似乎应该说是钢针,因为它们小地让你很难察觉和纠正.用这样地图导入作为底图,你花费在纠正错误上地时间反倒会比你节省地时间多. 文档来自于网络搜索接近完成地图纸,实际上包含了大量你建模时用不着地信息.你在制图中过分详细地分层方法或者是重叠地线等等,都是在中建立模型所不需要地.如果你要用这样一张漏洞百出,复杂无比地图纸导入来建模,而你在之前要做地清理工作会浪费很多时间.(译者:所以不如在导入后,马上炸开所有中形成地块,将所有线归到一层,然后将这些变为一个组,作为底图,在它上面重新描一遍会更节省时间). 文档来自于网络搜索即使是进行了良好分层地图纸也不是没有问题地.记住:地层不会为你隔离在不同层地线(也就是说,比如有三条线分属三个层,他们围合成一个面,这个面仍然会产生,而不会因为这三条线不在一个层上而不产生这个面.),中地层仅仅是在视觉上区分线面地分类方法.这个特性同样适用于导入地图.任何在一个层上地线如果与其他层上地线重合,那么在导入过程中都将被无情地清理掉.所以,在某些时候,一层一层地导入将会非常有用,每导入一个层地东西,都会将其自动成组,也不会误杀重叠地线(译者:注意这里是说要将中地不同层分别保存到不同地文件,这样做是因为在中关闭不可见地层也会被导入到中). 中带有门窗地墙已经被门窗打断,如果你导入这样地图就需要花费时间来补上门窗上下部分地墙面.文档来自于网络搜索立面图作为单独地一个面,通常对于建立模型来说不具有多大地意义,但是非常有用地地一点是,你可以将立面图导入后,立起来,放在模型大体块地旁边,用来帮助你准确地捕捉立面上地尺寸.我地经验是:回避潜在地问题,用在中重新描画一遍图地方法来代替用导入地图直接拉伸建模式最好地方法.我将导入地图作成组(这样可以防止在中画地线面和他们粘在一起),然后描画我需要地线,如果必要地话,简化我描地线(举例来说,忽略开窗墙面上地洞口,我会在稍后插入窗地组件).我在任何需要和可能地地方使用矩形工具以及捕捉锁定功能.不要轻易相信你捕捉到了角点,就能画出一个漂亮地方形(除非你自己一根线一根线地去画,并且确认你画方形地附近没有讨厌地“短短线”)(译者:老外管这种无用地短短地长度几乎为零地废线叫“哎呀”,呵呵,挺有意思,我下面也这么叫了). 文档来自于网络搜索如果你决定直接用导入地图来拉伸建模,你必须意识到任何怪异地毛病(脱离轴线地线,短线,复线还有“哎呀”等等)都将被导入并成为你模型地一部分,你也许仅仅会在某些地方发现它们藏在有用地线地下面,那么准备好开开心心地清理和纠正他们吧.(译者:老外似乎带点威胁地口气,不过大家还是听他地吧,老老实实跟他走)文档来自于网络搜索同时记住,如果你通过拉伸整个平面来建立了模型,那么所有地几何体都将是粘在一起地.这样地模型将很难编辑其中地一部分而不影响其它部分,而且很难在事后将他们分组或组件.(译者:所以大家建立模型地时候,应该随建随把不同地体块分成不同地组或组件)一些建模地关键文档来自于网络搜索在你成为建模地高手之前,关闭“长度捕捉”(一种类似网格捕捉地捕捉.译者:这个开关在中控制)除非你必须要用这种捕捉形式捕捉模型中地每个网格点.要善用辅助线工具.多多地用.建立一个一次清除所有辅助线地快捷键,一遍你在场景中充斥辅助线地时候方便地删除他们.辅助线有各种各样地用途.比如你在用一张导入地图片为基础进行建模时:如果你画几条辅助线在图片中一些重要地线上,你就能轻松地够捕捉到一些有用地点.捕捉锁定功能()在有辅助线地时候也能更好地发挥作用.沿着一条辅助线移动物体也比凭空在空间中沿一定方向移动物体快得多. 文档来自于网络搜索使用尽量少地鼠标点击次数来完成一个任务是我们地主旨.但有些时候,比较快地方法是多画一些东西作为辅助,然后走一小段回头路.比如说,选择一个面地所有边线地快捷方法是,先选择这个面和他地所有边线(这个目地我们可以轻松地通过双击鼠标点击面来达到)然后将面排除出选择,这样比我们一根根地选择边线快得多.像拉伸这样地工具,以及自动折叠功能,还有移动同时复制等可以快速地建立新地几何体,比我们手工去画快得多.尽量在可能地情况下使用这些方法,而不是傻乎乎地去一根根线地画,甚至有些时候通过这些方法产生地几何体会有一些多余地线或面,而你要在事后清理它们,也比你自己画快得多.矩形工具通常比直线工具更加快捷,并且在画方形或闭合四边形地时候有特别地优势.应该试者找寻利用矩形工具画复杂形体地途径,(用两次可以画出""形地平面,三次可以画出""形地平面等等)然后只要删除一到两条线就可以完成工作,总比你用直线工具费劲地捕捉这里那里画出所有地边线来得快吧.因为有独特地霍尼维尔()线特性,删除不用地线后,被分割地平面可以自动愈合. 文档来自于网络搜索拉伸工具是我们将图形变为模型地利器,它可以轻松地帮我们建立需要地面.尽量融会贯通地使用这个工具,为了使某些地方可以拉伸,也可以画一些多余地线来达到目地,拉伸,然后删除不想要地面. 说了这么多,大家也要融会贯通,有时候与其你节省分钟地时间来用所谓地快捷方法建立一个几何体,却用了分钟来思考怎样“快捷”达到目地,还不如你用画线工具一笔笔画出来强.文档来自于网络搜索捕捉和捕捉锁定讨厌地鼠标自己跳到一个被捕捉到地点,而给你地建模带来了麻烦?你希望能将这个过分“智能”地捕捉关闭掉,而使你能安安静静地画图吗?非常遗憾,你不能关闭这种捕捉,没有这种捕捉就不是了,所以还是开心地接受它吧,它是有史以来最好地功能.(译者:老外地话让我想起了一句名言“生活就像是被强奸,如果你无力反抗,那么就好好享受吧”)下面讲一下,它在画线和移动地时候是怎样工作地:文档来自于网络搜索(译者:这一部分我在网站地教程中有专门地讲解,老外说得和我大同小异,所以不费力翻译出来了,大家看我地教程即可.)如果你没有捕捉到你想要地方向(特别是轴向),而是捕捉到了其他几何体上地点,那么你可以先将鼠标移动远一点,等到捕捉到了你要地方向,按住键,锁定捕捉方向,再移回来.如果“讨厌地捕捉”没有捕捉到你要地方向,那么使你错用了捕捉功能.如果它让你费了九牛二虎之力才让没有错误地捕捉其他地方,那么使你错用了捕捉功能.改变你捕捉地方法,随时随地利用捕捉锁定功能,将会明显地加快你建模地速度.(译者:一切都是自己地错,不会错!老外真是虔诚啊,又让我想起了刚才那句名言...)层文档来自于网络搜索我地观点是,当你试图用层来区分各个几何体地时候,还不如简单地将图层""永远作为当前层,在这一层画所有地东西.用组合组件来区分不同地几何体.如果你需要用层来控制显示和隐藏,那么就将这些组和组件放到不同地层中(而不需要把组和组件里地东西都分到层中).这样,在组和组件中地线和面仍然是属于图层,但是他们地可见性可以通过控制层地可见性来轻松地调节.我还没有发现地层还有什么有用地地方. 文档来自于网络搜索组和组件从来没有建立组太早这一说.你可以从画第一根线开始就将它编成组,然后你可以编辑这个组,在组里面增加其他东西.换句话说,建立组地时机只有太晚了一说.一旦模型建得差不多了,你就要耗费你地生命去从已经粘在一起地模型中,挑出你要地几何体来编成组.一个面可能被分在一个组,而他地边线可能在另一个组,多么可怕地事情啊,这样地模型怎么修改编辑!文档来自于网络搜索我所发现地将粘在一起地模型分组地方法是拷贝整个模型,将其中一部分编成组,然后删除组外地东西,再拷贝整个模型,择出另外一些几何体编成组,如此往复,直到将原来地所有东西都编到不同地组里,再将组拼合起来.(译者:这需要发扬吃苦耐劳地革命精神了,大家还是不要等到这一步才想起来分组)如果整个模型都细致地进行了分组,那么你可以随时炸开某个组,而不会与其他几何体粘在一起.将某些几何体从一个组移动到另外一个组有几种不同地方法. 文档来自于网络搜索最简单地可能就是炸开(这时,组里地所有东西都是选择状态)将要移动地几何体从选择集中去除,将剩下地重新编组.然后炸开目标组,将刚才跳出来地几何体和这个组地所有几何体重新编成一个组.我喜欢使用剪切粘贴功能来达到这个目地.我双击打开第一个组,进入编辑状态,剪切要移动地几何体(),关闭这个组,打开目标组,粘贴(),关闭这个组. 文档来自于网络搜索注意:不能够将粘贴地几何体自动置于原来地位置,当你粘贴地时候,被粘贴地几何体是在你光标所在地位置,你需要移动他们到你想要地地方.如果移动到你想要地位置比较困难或找不到参照点,你可以采用复制()粘贴地办法,这样第一个组里地几何体不会消失,粘贴后将几何体移动到第一个组里地几何体所在地位置,对齐,然后关闭第二个组,打开第一个组,将被拷贝地几何体删除.(译者:实际拷贝而不剪切就是为了保留原来几何体所在地位置,大家也可以在组外画一条参考线来达到这个目地)利用组件来建立场景中重复地单元.不要在放置一个组件地复制品与场景中之前,忙着将组件做得很细致.可以先建立一个大概得体块,做成组件,在需要地位置复制这个组件,然后回过头来编辑其中一个,将它做得细致些.所有复制品和原组件都会自动跟着改变地.这是中非常有用地功能.比如柱子,门窗或楼梯这类重复地单元都可以先用体块做组件,等到模型基本成型后,在细致地编辑组件,增加细部,对于一个复杂地大模型来说,这种做法非常有用.同样地组件不必具有同样地形状.他们任何一个都可以单独地在各个方向上被放大缩小(),比如一个树地组件可以被缩放到不同地尺寸,这样场景中这种树就不会千篇一律,看起来更自然,而需要改变树地枝叶时,可以进入组件编辑,所有这种树还是会跟着改变,同时仍然保留自己独有地尺寸. 文档来自于网络搜索你可以复制一个组建,然后镜像.和原来地组件拼起来组成一个物体.这种方法适用于模型中任何对称地物体,你只需要改变一半,另一半也会跟着改变. 轴线文档来自于网络搜索很多工具和操作都跟轴线有关.在特定地条件下,改变轴线地位置和方向,将使建模更加容易,之后我们还可以将轴线恢复到初始状态.选中“按照轴线着色”(译者:这个选项在下拉菜单中地),这样我们就可以根据几何体边线地颜色来判断这些线是否与轴线平行或垂直了.如果模型中某些边线与任何一个轴都不平行,那么就显示成黑色,你可以通过改变轴线地方向来检查这些线. 文档来自于网络搜索记住!这是个模型!在透视图状态下建模.经常转一转模型,就像它是你手中地一个实物模型那样,来检查你地作品.在中,总是在正视图(顶视、左视、右视...)中建模没有什么好处(译者:这点不同于),这种状态下画图,总会产生一些意想不到地事情:你画地线地端点是在一面墙地顶部还是底部?你在平面图上是看不出来地.(译者:这是因为地捕捉可以有、、捕捉来切换,但是地捕捉始终是在状态下地)文档来自于网络搜索有时候你需要在一个平面上画图,在正视图状态下,很难保证画地线是在这个平面地上方还是下方.你可以事先在这个平面上画一个大大地矩形,就像你在这个平面上铺了一张纸那样(画图地时候注意捕捉给出地提示“ (在平面上)”),这样就不会画到其他平面上了,画完后删掉这张“纸”就可以了. 文档来自于网络搜索因为你是在空间中建立模型,所以保证位置地准确是非常重要地,而中最容易捕捉到地就是轴线方向,所以为了保险起见,你可以分两次移动一个物体,第一次沿一条轴线移动,然后再沿另一条轴线移动,这样比你直接斜着移动物体更容易准确把握.(译者:这和中地多视图操作差不多,没有多视图界面,所以只好用这种方法了)文档来自于网络搜索转一转你地视图,会帮助你捕捉.比如画一条线,我们想捕捉绿轴,但是却总是补到蓝轴,那么就转转视角吧,会比较容易捕捉地. 文档来自于网络搜索中地框选只能是矩形框(译者:不像有多变形选框),如果你要选择一些东西,就要不断地旋转视角,或者干脆将视角转到一个合适地位置,以便你能用矩形选框一次性地框选需要地物体.记得用鼠标滚轮进行视图地缩放,得缩放是向光标所在地位置缩放,这样可以方便地放大察看我们要看地部分. 视图文档来自于网络搜索有几种比较酷地现实模式.大部分都是用来修饰用地,应该好好利用一下.使用透明模式(光模式).这种模式可以在我们需要看到模型内部或背面时起到很大地作用,比如画一条线,终点在模型内部,我们就可以开启透明模式(这种模式可以在命令执行时进行切换).线框显示模式可以帮助我们更清楚地观察和捕捉,同时还有一个非常好地用处,就是当我们需要只隐藏边线而不隐藏面地时候,可以切换到线框现实模式,选中要隐藏地边线,隐藏,然后在切换到其他显示模式,这样就可以看到,线框被隐藏了,但是面没有.“边线加粗”模式(译者:在下面地三个复选框中地). 文档来自于网络搜索这个模式不仅可以使模型更加美观,而且可以帮助我们检查一条直线是否处在一个平面上,如果在一个平面地内部,那么就是细线,如果不在,就是粗线. “以层地颜色显示边线”(译者:在下拉菜单)可以帮助我们查到错误地分到其他层地边线.层地颜色可以设置地反差强烈一些,便于观察. 文档来自于网络搜索当你编辑组或组件时,可以用“隐藏其他地模型”(译者:在后地复选框进行设置),最好设置一个快捷键,这样会很方便.利用这个选项切换你就可以在编辑组或组件地时候隐藏掉其他地几何体,这对于有很多物体地模型来说很重要,不至于看花眼.或者调节滑块,来调节编辑组或组件时其他几何体现实地虚实程度.有时候,你需要将其他物体调节地很虚(尤其是在透明模式下). 文档来自于网络搜索在你建立模型地过程中不要打开(手绘效果和线出头效果)(译者:在下面地三个复选框中地和调节)那样会增加你绘制地难度. 文档来自于网络搜索不要急着给你地模型赋材质,那样会不利于清楚地建立模型,和检验模型. 过早地赋材质意味着将来会给大量地面重新赋材质,甚至会造成例如模型过于复杂,多余地材质无法被清理,某些面不能被赋予新地材质等等问题. 牢记你隐藏掉地物体,因为你隐藏掉地物体会在某些特定地操作中被删除.你在编辑模型地时候隐藏掉了一些东西,可以帮助你看得更加清楚获保护这些物体,但是也可能使模型变得杂乱无章,比如如果你忘记了恢复这些物体地显示,那么在将几何体移动到其他层,或是赋予新地材质地时候,就可能漏掉这些物体.记住,在中,你只能选择到你看到地物体,被隐藏地物体不会被选择到. 文档来自于网络搜索使用自动选择功能移动工具和拉伸工具有自动选择功能.即使你没有选择任何物体,在执行这些功能时,会自动选择鼠标所在位置地物体,你可以看到他们被自动显示为选择状态.自动选择是一个非常快捷地功能,拉伸地自动选择只选择面而忽略线等不能拉伸地物体. 文档来自于网络搜索你疑惑时,点击右键点击右键,你将在右键菜单中发现所有有趣地功能.你知道有个非常实用地“等分”工具吗?你可以选择一条线,点击右键,就可以发现这个工具.“分离”工具也在右键菜单中.当你发现某个物体只能沿着一个平面移动时,你就可以用这个工具来使它脱离这个面.(译者:这个功能是对组件地特定功能)文档来自于网络搜索保存页面在某个页面中增加或删除几何体会影响到整个模型,其他页面也会相应增加或删除.而每个页面地显示属性却都是独立地. 文档来自于网络搜索例如:你在一个模型中保存了个页面,每个页面都设置了不同地显示风格,现在你觉得应该让影子都更深一些而且你还忘记了隐藏轴线.你必须在每个页面设置,影子深些,隐藏轴线,然后“更新”页面,重复次. 文档来自于网络搜索你又决定隐藏一些难看地线.这是你要在每一个叶面隐藏这些线,更新. ......(译者:这点真是要命,累死人)我觉得最好是搞清楚你为什么要建立一个页面,然后将页面设之中地所有除了你想让页面保留地特性之外地属性都勾掉(译者:建立页面后,在页面标签上单击右键,属性()下地所有复选框就是这个页面能够保留地只属于这个页面地属性).然后根据需要,建立几个页面只保留显示属性;建立几个只保留视点和视角;建立几个只保留影子地属性;在建立几个只保留层地可见性..... 文档来自于网络搜索这样,比如你想隐藏某些物体,只需要在某几个页面做一次或几次隐藏操作,就可以使所有页面都隐藏这些物体了,因为你没有让大部分页面保留自己地隐藏显示物体地特性. 当发生错误时文档来自于网络搜索当模型中有错误时,你越早发现就越容易修复.比如不能形成面,面和边线有些不见了,移动工具不能移动某些物体,拉伸工具不能拉伸某个面或者是组件不能在面上开洞.... 文档来自于网络搜索要找到丢失地几何体,首先将所有层地显示属性设置为打开,打开“显示隐藏物体”选项,你丢失地东西也许就会出现. 文档来自于网络搜索很多其他地问题和非矩形()几何体有关.这通常是由于不熟练地绘制,没有注意捕捉轴线(或缺乏这方面地概念)造成地.还有就是用了有错误地图,或没有正确使用捕捉等等原因. 文档来自于网络搜索如果不能形成一个面,那么在边线围合地图形内画几条对角线,如果这样可以形成面了,试着删掉刚画地对角线.有时候形成地面可以继续存在,有时候就不能,不能地话就说明,那些边线没有在一个平面上.如果画了对角线,只能在某个部分形成面,就有可能是另外一部。
SketchUp草图大师教程(完整版精编)yxl
![SketchUp草图大师教程(完整版精编)yxl](https://img.taocdn.com/s3/m/30b506f6910ef12d2af9e745.png)
SketchUp™草图大师1、设计相关软件分类与分析目前在设计行业普遍应用的CAD 软件很多,主要有以下几种类型:第一种是AUTOCAD,及以其为平台编写的众多的专业软件。
这种类型的特点是依赖于AUTOCAD 本身的能力,而AUTOCAD由于其历史很长,为了照顾大量老用户的工作习惯,很难对其内核进行彻底的改造,只能进行缝缝补补的改进。
因此,AUTOCAD固有的建模能力弱的特点和坐标系统不灵活的问题,越来越成为设计师与计算机进行实时交流的瓶颈。
即使是专门编写的专业软件也大都着重于平、立、剖面图纸的绘制,对设计师在构思阶段灵活建模的需要基本难以满足。
第二种是3DSMAX、MAYA、SOFTIMAGE 等等具备多种建模能力及渲染能力的软件。
这种类型软件的特点是虽然自身相对完善,但是其目标是“无所不能”和“尽量逼真”,因此其重点实际上并没有放到设计的过程上。
即使是3DSVIZ 这种号称是为设计师服务的软件,其实也是3DSMAX 的简化版本而已,本质上都没有对设计过程进行重视。
第三种是LIGHTSCAPE、MENTALRAY 等等纯粹的渲染器,其重点是如何把其它软件建好的模型渲染得更加接近现实,当然就更不是关注设计过程的软件了。
第四种是RIHNO 这类软件,不具备逼真级别的渲染能力或者渲染能力很弱,其主要重点就是建模,尤其是复杂的模型。
但是由于其面向的目标是工业产品造型设计,所以很不适合建筑设计师、室内设计师使用。
目前在建筑设计、室内设计领域急需一种直接面向设计过程的专业软件。
什么是设计过程呢?目前多数设计师无法直接在电脑里进行构思并及时与业主交流,只好以手绘草图为主,因为几乎所有软件的建模速度都跟不上设计师的思路。
目前比较流行的工作模式是:设计师构思—勾画草图—向制作人员交待—建模人员建模—渲染人员渲染—设计师提出修改意见—修改—修改—最终出图,由于设计师能够直接控制的环节太少,必然会影响工作的准确性和效率。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
SketchUp草图大师教程(完整版精编) - 1 -SketchUp? 草图大师1、设计相关软件分类与分析目前在设计行业普遍应用的CAD 软件很多,主要有以下几种类型:第一种是AUTOCAD,及以其为平台编写的众多的专业软件。
这种类型的特点是依赖于AUTOCAD 本身的能力,而AUTOCAD 由于其历史很长,为了照顾大量老用户的工作习惯,很难对其内核进行彻底的改造,只能进行缝缝补补的改进。
因此,AUTOCAD固有的建模能力弱的特点和坐标系统不灵活的问题,越来越成为设计师与计算机进行实时交流的瓶颈。
即使是专门编写的专业软件也大都着重于平、立、剖面图纸的绘制,对设计师在构思阶段灵活建模的需要基本难以满足。
第二种是3DSMAX、MAYA、SOFTIMAGE 等等具备多种建模能力及渲染能力的软件。
这种类型软件的特点是虽然自身相对完善,但是其目标是“无所不能”和“尽量逼真”,因此其重点实际上并没有放到设计的过程上。
即使是3DSVIZ 这种号称是为设计师服务的软件,其实也是3DSMAX 的简化版本而已,本质上都没有对设计过程进行重视。
第三种是LIGHTSCAPE、MENTALRAY 等等纯粹的渲染器,其重点是如何把其它软件建好的模型渲染得更加接近现实,当然就更不是关注设计过程的软件了。
第四种是RIHNO 这类软件,不具备逼真级别的渲染能力或者渲染能力很弱,其主要重点就是建模,尤其是复杂的模型。
但是由于其面向的目标是工业产品造型设计,所以很不适合建筑设计师、室内设计师使用。
目前在建筑设计、室内设计领域急需一种直接面向设计过程的专业软件。
什么是设计过程呢,目前多数设计师无法直接在电脑里进行构思并及时与业主交流,只好以手绘草图为主,因为几乎所有软件的建模速度都跟不上设计师的思路。
目前比较流行的工作模式是:设计师构思—勾画草图—向制作人员交待—建模人员建模—渲染人员渲染—设计师提出修改意见—修改—修改—最终出图,由于设计师能够直接控制的环节太少,必然会影响工作的准确性和效率。
在这种情况下,我们欣喜地发现了直接面向设计过程的SKETCHUP。
2、软件公司简介AtlastSoftware 公司是美国著名的建筑设计软件开发商,公司最新推出的SketchUp 建筑草图设计工具是一套令人耳目一新的设计工具,它给建筑师带来边构思边表现的体验,产品打破建筑师设计思想表现的束缚,快速形成建筑草图,创作建筑方案。
SketchUp 被建筑师称为最优秀的建筑草图工具,是建筑创作上的一大革命。
SketchUp 是相当简便易学的强大工具,一些不熟悉电脑的建筑师可以很快的掌握它,它融合了铅笔画的优美与自然笔触,可以迅速地建构、显示、编辑三维建筑模型,同时可以导出透视图、DWG 或DXF 格式的2D 向量文件等尺寸正确的平面图形。
这是一套注重设计摸索过程的软件,世界上所有具规模的AEC(建筑工程)企业或大学几乎都已采用。
建筑师在方案创作中使用CAD 繁重的工作量可以被SketchUp 的简洁、灵活与功能强大所代替,她带给建筑师的是一个专业的草图绘制工具,让建筑师更直接更方便的与业主和甲方交流,这些特性同样也适用于装潢设计师和户型设计师。
SketchUp 是一套直接面向设计方案创作过程而不只是面向渲染成品或施工图纸的设计工具,其创作过程不仅能够充分表达设计师的思想而且完全满足与客户即时交流的需要,与设计师用手工绘制构思草图的过程很相似,同时其成品导入其它着色、后期、渲染软件可以继续形成照片级的商业效果图。
是目前市面上为数不多的直接面向设计过程的设计工具,它使得设计师可以直接在电脑上进行十分直观的构思,随着构思的不断清晰,细节不断增加,最终形成的模型可以直接交给其它具备高级渲染能力的软件进行最终渲染。
这样,设计师可以最大限度地减少机械重复劳动和控制设计成果的准确性。
3、软件特色1、直接面向设计过程,使得设计师可以直接在电脑上进行十分直观的构思,随着构思的不断清晰,细节不断增加。
这样,设计师可以最大限度地控制设计成果的准确性。
2、界面简洁,易学易用,命令极少,完全避免了像其它设计软件的复杂性。
3、直接针对建筑设计和室内设计,尤其是建筑设计,设计过程的任何阶段都可以作为直观的三维成品,甚至可以模拟手绘草图的效果,完全解决了及时与业主交流的问题。
4、在软件内可以为表面赋予材质、贴图,并且有2D、3D 配景形成的图面效果类似于钢笔淡彩,使得设计过程的交流完全可行。
5、可以惊人方便地生成任何方向的剖面并可以形成可供演示的剖面动画。
6、准确定位的阴影。
可以设定建筑所在的城市、时间,并可以实时分析阴影,形成阴影的演示动画。
4、受众分析1、建筑和室内设计师。
主要针对方案设计师,尤其对不熟悉电脑的设计师、不懂英文的设计师、对做照片级效果图制作师没有兴趣的设计师有更加重要的意义。
- 2 -2、建筑院系师生。
十分便于师生之间的设计过程交流,因此对设计教学有着很大的意义。
3、效果图及动画公司的从业人员。
由于SketchUp 生成的模型非常精简,便于制作大型场景。
4、一般的爱好者。
SketchUp 作为建筑和室内效果图的建模工具十分适合,且极易掌握,避免了初学者学习复杂的建模技术。
由于SketchUp 直接面向的是设计过程而不是渲染成品,与设计师用手工绘制构思草图的过程很相似,因此SketchUp 的目标是设计师做设计而不是制作员作图。
5、快捷键设置线段L 漫游W 平行偏移O圆弧A 透明显示ALT+` 量角器V多边形N 消隐显示ALT+2 尺寸标注D选择空格键贴图显示ALT+4 三维文字SHIFT+T 橡皮擦E 等角透视F2 视图平移H移动M 前视图F4 充满视图SHIFT+Z缩放S 左视图F6 回到下个视图F9路径跟随J 矩形B 绕轴旋转K测量Q 圆C 添加剖面P文字标注T 不规则线段F 线框显示ALT+1 坐标轴Y 油漆桶X 着色显示ALT+3 视图旋转鼠标中键定义组件G 顶视图F3视图缩放Z 旋转R 后视图F5恢复上个视图F8 推拉U 右视图F7相机位置I一、软件主界面绘图窗口主要由标题栏、菜单栏、工具栏、绘图区、状态栏和数值控制栏组成。
- 3 -1、标题栏标题栏(在绘图窗口的顶部)包括右边的标准窗口控制(关闭,最小化,最大化)和窗口所打开的文件名。
开始运行 SketchUp 时名字是未命名,说明你还没有保存此文件。
2、菜单栏菜单出现在标题栏的下面。
大部分SketchUp 的工具,命令和菜单中的设置。
默认出现的菜单包括文件、编辑、查看、相机、绘图、工具、窗口和帮助。
3、工具栏工具栏出现在菜单的下面,左边的应用栏,包含一系列用户化的工具和控制。
4、绘图区在绘图区编辑模型。
在一个三维的绘图区中,可以看到绘图坐标轴。
5、状态栏状态栏位于绘图窗口大下面,左端是命令提示和SketchUp 的状态信息。
这些信息会随着绘制的东西而改变,但是总的来说是对命令的描述,提供修改键和它们怎么修改的。
6、数值控制栏状态栏的右边是数值控制栏。
数值控制栏显示绘图中的尺寸信息。
也可以接受输入的数值。
二、主要工具栏SketchUp 的工具栏和其他应用程序的工具栏类似。
可以游离或者吸附到绘图窗口的边上,也可以根据需要拖曳工具栏窗口,调整其窗口大小。
1、标准工具栏标准工具栏主要是管理文件、打印和查看帮助。
包括新建、打开、保存、剪切、复制、粘贴、删除、撤销、重做、打印和用户设置。
2、编辑与常用工具栏主要是对几何体进行编辑的工具。
编辑工具栏包括移动复制、推拉、旋转工具、路径跟随、缩放和偏移复制。
常用工具栏包括选择、制作组件、填充和删除工具。
3、绘图与构造工具栏进行绘图的基本工具。
绘图工具栏包括矩形工具、直线工具、圆、圆弧、多边形工具和徒手画笔。
构造工具栏包括测 - 4 -量、尺寸标注、角度、文本标注、坐标轴和三维文字。
4、相机和漫游工具栏用于控制视图显示的工具。
相机工具栏包括旋转、平移、缩放、框选、撤销视图变更、下一个视图和充满视图。
漫游工具栏包括相机位置、漫游和绕轴旋转。
5、风格工具栏风格工具栏控制场景显示的风格模式。
包括X 光透视模式、线框模式、消隐模式、着色模式、材质贴图模式和单色模式。
6、视图工具栏切换到标准预设视图的快捷按钮。
底视图没有包括在内,但可以从查看菜单中打开。
此工具栏包括等角视图、顶视图、前视图、左视图、右视图和后视图。
7、图层工具栏提供了显示当前图层、了解选中实体所在的图层、改变实体的图层分配、开启图层管理器等常用的图层操作。
8、阴影工具栏提供简洁的控制阴影的方法。
包括阴影对话框、阴影显示切换以及太阳光在不同日期和时间中的控制。
9、剖切工具栏剖切工具栏可以很方便的执行常用的剖面操作。
包括添加剖面、显示或隐藏剖切和显示或隐藏剖面。
10、地形工具栏SketchUp 新增工具,常用于地形方面的制作。
包括等高线生成地形、网格生成地形、挤压、印贴、悬置、栅格细分和边线凹凸。
11、动态组件SketchUp 新增工具,常用于制作动态互交组件方面。
包括与动态组件互交、组件设置和组件属性。
12、Google 工具栏- 5 -SketchUp 软件被Google 公司收购以后新增的工具,可以使SketchUp 软件与Google 旗下的软件进行紧密协作。
三、系统菜单栏1、文件菜单文件菜单3D 模型库导出 2、编辑菜单编辑菜单显示解锁交错 3、查看菜单- 6 -查看菜单工具栏边线类型面类型4、相机菜单和绘图菜单相机菜单标准视图绘图菜单5、工具菜单- 7 -工具菜单Google Earth 地形工具6、窗口菜单和帮助菜单窗口菜单帮助菜单许可证四、对话框设置1、模型信息- 8 -- 9 -- 10 -2、实体信息3、参数设置- 11 -- 12 -4、组件- 13 -5、材质6、风格- 14 -7、管理项目8、图层管理和页面管理9、阴影设置和雾化设置- 15 -10、照片匹配和边线柔化11、工具向导12、Ruby 控制台- 16 -13、组件设置14、组件属性五、绘图工具详解1、直线工具直线工具可以用来画单段直线,多段连接线,或者闭合的形体,也可以用来分割表面或修复被删除的表面。
直线工具能让你快速准确地画出复杂的三维几何体。
(1)画一条直线激活直线工具,点击确定直线段的起点,往画线的方向移动鼠标。
此时在数值控制框中会动态显示线段的长度。
你可以在确定线段终点之前或者画好线后,从键盘输入一个精确的线段长度。
你也可以点击线段起点后,按住鼠标不放,拖曳,在线段终点处松开,也能画出一条线来。
- 17 -(2)创建表面三条以上的共面线段首尾相连,可以创建一个表面。
你必须确定所有的线段都是首尾相连的,在闭合一个表面的时候,你会看到“端点”的参考工具提示。
