旋转接头的安装知识

旋转接头的工作原理

旋转接头的工作原理旋转接头是一种用于连接两个相对旋转的部件的机械装置。

它可以在两个部件之间传递动力、信号或流体。

旋转接头的工作原理需要考虑到传递的各种因素，包括旋转的角度范围、速度、压力、介质等。

旋转接头的主要构成部分包括固定端和旋转端。

固定端安装在静止的部件上，而旋转端安装在相对旋转的部件上。

固定端和旋转端之间通过轴承和密封件连接。

轴承能够承受旋转的力和扭矩，并确保旋转的平稳。

密封件则用于防止介质泄漏。

旋转接头的工作原理可以分为两个主要方面：传递动力和转动的连续性。

首先是传递动力。

在旋转接头中，通常会使用传递动力的方法来连接运动部件。

例如，当一个部件需要传递电力或信号时，可以使用电气连接。

电气连接通常由传导材料、导电接头和接触件组成。

传导材料用于传递电力或信号，导电接头则用于连接传导材料和接触件。

接触件通常是金属制成的，通过它们之间的接触，电力或信号可以传递到另一个部件上。

另外，当需要传递流体介质时，可以使用液压或气动连接。

液压连接通过液压油管传递压力介质，而气动连接则通过气管传递气体介质。

这两种连接方法都需要考虑介质的压力、流量和防漏要求。

通常会使用密封件来确保介质的封闭性，防止泄漏。

其次是转动的连续性。

旋转接头需要能够实现两个部件的相对旋转，而又保证转动的连续性。

这要求旋转接头具备低摩擦和高刚度的特点。

摩擦力会导致能量的损耗和磨损，因此需要使用低摩擦材料和润滑剂来减少摩擦。

而刚度则需要保证旋转接头能够承受旋转时的力和扭矩，维持转动的稳定性。

为了实现旋转接头的工作原理，一般会采用轴承和密封件。

轴承能够支撑和定位旋转部件，同时承受轴向和径向载荷。

轴承通常采用滚动轴承或滑动轴承。

滚动轴承由内圈、外圈、滚动体和保持器组成，通过滚动体之间的滚动，实现旋转部件的旋转。

滑动轴承则由衬套和滑动材料组成，通过滑动材料之间的滑动，实现旋转部件的旋转。

密封件则用于防止介质泄漏。

旋转接头会承受压力介质和液体介质的传递，因此需要使用密封件来保持介质的封闭性。

梅尔旋转接头操作说明书_21499

梅尔旋转接头操作说明书DP系列B-DP_zh - Version 0– 17.07.2013Christian Maier GmbH & Co. KG MaschinenfabrikWürzburger Str. 67-69 Postfach 16 09D-89520 Heidenheim D-89506 Heidenheim+49 7321 317-0; +49 7321 317-139; ***********************; www.maier-heidenheim.de梅尔旋转接头操作说明书DP系列B-DP_zh -Version 0 – 17.07.2013目录1 安全 (2)2 设计和功能 (3)3 设计和安装信息 (4)4 运输和储存 (4)5 安装 (5)6 操作 (7)7 维护 (8)本手册版权归Christian Maier GmbH & Co. KG所有。

本手册中包含的说明、信息和插图不得以任何方式进行全部或部分复制。

本手册中的说明、信息和插图也不得透露给任何第三方，或者用于制造同类竞争性产品、系统或者设备，或以任何方式协助此类活动。

梅尔旋转接头操作说明书DP 系列B-DP_zh -Version 0 – 17.07.20131. 安全目的梅尔旋转接头是一种专门用于连接压力管道和旋转压力系统的装置。

例如旋转压力系统是通过旋转接头向辊筒内部输送水或蒸汽。

该DP 系列旋转接头主要用于水。

DP...-800系列适用于载热油。

若是其他液体，请与厂家联系。

关于适用介质及其质量和性能，详情请参见“应用参数和备件”。

旋转接头应用中，不得超过手册中“应用参数和备件”规定数值。

切勿修改旋转接头，因为这可能会造成危害。

请务必按照操作手册中的说明来安装、操作和维护旋转接头。

对于一切未遵守操作说明而造成的损坏，我司概不负责。

这些操作说明中并不包含全部有关旋转接头安全操作的重要信息。

旋转接头的原理和构造

旋转接头的原理和构造
一、旋转接头的工作原理旋转接头是一种用于传递旋转运动的机械传动装置。

它通过转动outer 和inner两个独立的同心圆环体来实现两个不在同一轴线上旋转轴的连接。

outer环与一个旋转轴相连,inner环与另一个旋转轴相连,两个环之间利用滚子、滚针等实现传动,从而使两个不共轴的旋转轴能够传递旋转运动。

二、旋转接头的主要构造1. 外环:与输入轴或输出轴相连,具有内环与之啮合的内齿。

2. 内环:与另一输入轴或输出轴相连,外周带有与外环啮合的外齿。

3. 滚子或滚针:设置在外环与内环之间,用来传递两环间的运动和载荷。

4. 盖板:设置在两侧将内外环覆盖,防止滚子脱落。

5. 密封件:设置在转动接触面的两端,防止润滑脂漏失。

6. 轴承:支撑接头的转动部件,保证其顺畅旋转。

7. 外壳:包覆住整个内外环和运动件,对接头提供保护。

三、旋转接头的种类根据用途不同,有电工滚环式、十字轮式、老虎接头、万向接头等不同结构形式的旋转接头。

四、旋转接头的工作特点1. 允许输入输出轴呈一定角度交叉。

2. 可以传递较大的扭矩。

3. 运动灵活,允许一定的轴向、径向位移。

4. 使用寿命长,安装和拆卸方便。

5. 结构紧凑,使用可靠。

综上所述,旋转接头通过外、内环齿轮啮合的方式传递两根交叉轴的扭矩,实现非共轴旋转运动的转接,是各种机械设备中不可或缺的部件。

选择合理的结构形式非常重要。

旋转接头的原理和作用

旋转接头的原理和作用旋转接头是一种用于管道系统中的连接器件，用于连接两段管道而能够实现旋转和转动的功能。

它可以应用于各种领域，如石油、化工、造纸、食品、制药等。

旋转接头的原理是利用浮动轴承和密封装置，在两个管道之间提供一个旋转连接，使两端的管道可以在一定角度范围内自由转动。

其主要组成部分包括固定法兰、转动法兰、导向轴承和密封装置。

固定法兰和转动法兰通过螺栓等连接方式固定在两段管道上，导向轴承安装在转动法兰和固定法兰之间，起到支撑和引导作用。

密封装置包括O型密封圈、密封垫片等，用于确保接头的密封性能。

1.缓解管道应力：在管道系统中，由于温度变化、管道膨胀、沉降等原因，会导致管道产生应力集中，如果没有旋转接头，这些应力可能会引起管道变形、开裂甚至破裂。

旋转接头可以通过其旋转功能，使管道能够在一定范围内自由转动，从而缓解管道应力，保护管道的完整性。

2.补偿管道位移：在管道系统中，受到温度变化、压力变化等因素的影响，管道可能会发生一定的位移。

旋转接头可以通过其旋转功能，使管道能够在一定范围内自由旋转和转动，从而补偿和调整管道的位移，保持管道系统的正常运行。

3.提供灵活性和可靠性：旋转接头能够提供一定的灵活性和可靠性，使得管道系统在运行过程中能够更好地适应各种复杂的工况和环境变化。

它可以降低管道系统的维护成本，延长管道的使用寿命。

4.减少振动和噪音：在管道系统中，由于流体的冲击和振动，可能会产生一定的振动和噪音。

旋转接头可以通过其转动和缓冲功能，减少管道振动和噪音的传递，提高工作环境的安全性和舒适性。

值得注意的是，旋转接头的设计和选型要考虑到管道的工作条件、介质特性、压力、温度等因素，以确保接头的安全可靠运行。

此外，对于一些特殊环境，还需要进行防腐、耐高温等特殊处理，以满足相应的工作要求。

综上所述，旋转接头作为一种重要的管道连接器件，通过其旋转和缓冲功能，能够有效缓解管道应力、补偿位移、提供灵活性和可靠性，减少振动和噪音，保护管道的安全运行。

电线旋转接头连接方法

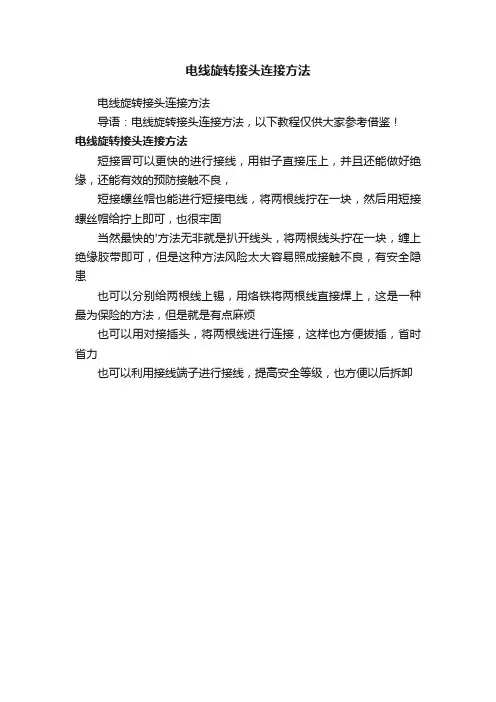

电线旋转接头连接方法
电线旋转接头连接方法
导语：电线旋转接头连接方法，以下教程仅供大家参考借鉴！
电线旋转接头连接方法
短接冒可以更快的进行接线，用钳子直接压上，并且还能做好绝缘，还能有效的预防接触不良，
短接螺丝帽也能进行短接电线，将两根线拧在一块，然后用短接螺丝帽给拧上即可，也很牢固
当然最快的'方法无非就是扒开线头，将两根线头拧在一块，缠上绝缘胶带即可，但是这种方法风险太大容易照成接触不良，有安全隐患
也可以分别给两根线上锡，用烙铁将两根线直接焊上，这是一种最为保险的方法，但是就是有点麻烦
也可以用对接插头，将两根线进行连接，这样也方便拔插，省时省力
也可以利用接线端子进行接线，提高安全等级，也方便以后拆卸。

高速高压旋转接头的设计与安装

高速高压旋转接头的设计与安装高速高压旋转接头是在高压力、高转速的情况下工作，在使用方面具有超高速、耐高压等特点，性能决一切，在原料材料的选用及旋转接头的设计方面要使得产品具有保证耐高温，耐摩擦，高速运转，广泛应用在重工业如冷轧机卷取机等。

高速高压旋转接头设计高速设计，采用两个球轴承支撑，可以使用的最高转速为12000 RPM，运转平稳。

壳体采用铝合金制造，和设备连接的外管采用不锈钢，内部弹簧为不锈钢。

旋转接头铝合金壳体上有三个观察孔用于检测。

内部采用迷宫密封。

高压设计，全接触密封全流通设计，多弹簧密封，弹簧外置，不和介质接触，流通通畅。

.密封采用平衡密封，密封面摩擦扭矩小，不需要为旋转接头提供支撑和止转。

轴承采用油脂润滑，有油嘴。

高速高压旋转接头特点：1.旋转轴的材质用GCr12，该钢相比45#钢具有尺寸稳定性好、受热变形小、硬度高、耐磨性好等优点。

固定壳体的材质选用GCr15轴承钢，它具有较高的热强性和热硬性、较高的耐磨性和导热性。

轴与壳体经热处理后性能更稳定、硬度更高。

轴承的作用是为了旋转稳定、保证油膜的间隙始终一致，采用后轴承的精度低于前轴承一级来提高旋转轴的旋转精度避免旋转轴产生跳动，这样就把接头的间隙控制在了0.04mm。

2.增加辅助密封。

在间隙密封处增加了两道辅助密封，形成了柔性间隙密封，能够有效阻止并减缓旋转接头的泄漏量，增加了油膜的厚度，把原来的设计200ml/min泄漏量降低至50ml/min，超出了设计的要求。

由于旋转接头采用间隙密封密封作为主密封旋转密封时基本不会产生摩擦热，少量的摩擦60%的热量会被油膜泄油液带走，旋转轴的材料选用GCr12材质，它的热变形小；而固定壳的材料的导热性能比较好，一个热变形小，另一个导热性好，能够稳定密封处的间隙，这样就避免了旋转接头因温度原因出现研伤抱死的可能，提高了旋转接头的安全性。

高速高压旋转接头的安装事宜：1、必须选择适合工作条件的旋转接头2、高速高压旋转接头与设备旋转装置的旋转中心保持同心3、在高速高压旋转接头的输入端和输出端，一定用软管连接，软管的长度必须考虑安装的自由度，不可过度的拉紧和过度的弯曲软管来达到止转的目的4、安装高速高压旋转接头时，禁止敲打旋转接头。

旋转接头介绍

旋转接头介绍
什么叫旋转接头：
旋转接头是将流体介质从静止的管道输入到旋转或往复运动的设备中，再从旋转接头中排出的连接密封装置，简称“旋转接头”。

旋转接头的组成：
单通路旋转接头-就是一个方向进水
单通
双通-由进水孔（弯头配长内管）进入再由出口流出，全过程不泄露
以上介绍全是平面密封（因为用量太大，也是应用最广泛的）
旋转接头的类别
平面密封（机械密封）
球面密封（凹凸紧密配合密封）大多用在造纸，印染，（我也不太专业所以这个就不介绍了）线密封（O型圈密封）大口径旋转接头（海底输油管道-钢铁大型管道水，用量不大）
这3种类别是最常见的也是国际都在用的密封方式
旋转接头的应用：
钢铁用量是最大的，连铸机，火红的钢材在运输线上温度太高，就要给运输棍冷却，旋转接头就用在运输棍两端给炉棍内部冷却。

其他行业也基本都是这样使用
要么用旋转接头给辊到冷却，要么通蒸汽或热油给辊道加热，
这是单通使用图
双通使用图
尺寸对比
DN 8 10 15 20 25 32 40 50
2 1/2 3”4”
DN 65 80 100。

S型旋转接头安装使用说明(中英双语)-腾旋科技

在将旋转接头安装固定支撑前，先应该了解旋转接头的内部结构，以做为采取何种方式的依据。

Before the rotary joint is installed on the equipment, the inner structure hereof must be learned for installation basis.S系列旋转接头是球面密封结构，自支撑、外部补偿设计。

依靠弹簧推动壳体沿轴向向后移动起补偿密封磨损的作用，完成内部介质与外界空气的密封隔离。

因此需要合理的安装方式及定期的维护保养确保产品在设备中的使用.S series rotary joint uses the spherical sealing structure. It is a self-supporting type with sealing compensation design. The sealing function is realized by the spring force on the body to move reversely, wherein the working media is sealed and isolated from the atmosphere effectively. Therefore, reasonable installation and periodical maintenance are necessary for the successful performance of the rotary joint.如图所示使用无油石墨轴承结构的旋转接头，使能在中心点上运转。

As shown in the sectional drawing, the rotary joint uses two carbon guides for self supporting and axial concentricity, with maximal guide separation.当石墨密封环磨损时，由于弹簧力及介质压力的作用下，旋转接头的壳体会往后面移动，使密封面得到有效的补偿。

旋转接头金属软管安全操作及保养规程

旋转接头金属软管安全操作及保养规程前言旋转接头金属软管是许多机械设备常用的连接元件，它可以有效地连接设备内部的金属管路，实现介质的输送和传递。

作为设备连接中的重要一环，旋转接头金属软管的安全运行和保养对于设备的高效运行和长期使用具有至关重要的意义。

本文将针对旋转接头金属软管的安全操作和保养，为大家提供一些有益的建议和指导。

安全操作选用规范首先，在选用旋转接头金属软管时，应根据实际需要进行选择。

其管体厚度、螺纹结构、密封性能、耐磨性等方面应满足设备的要求。

同时，应注意管材质和管径的选用，以免因管材质或管径不符合要求而导致泄漏和事故的发生。

安装规程在旋转接头金属软管的安装过程中，应注意以下事项：1.检查管路上游和下游是否有杂质，如金属屑、油污等。

2.保证管路的定位精度，使其保持垂直或水平。

3.采用正确的旋转方向。

4.保证金属软管的管端和旋转接头芯轴线的同轴度要求。

5.采用正确的拧紧力矩，防止过紧过松。

6.在安装过程中应注意不要将金属软管过度压扁或过度扭转。

保护措施在旋转接头金属软管的使用过程中，应注意以下几点：1.确保在输送介质时，旋转接头金属软管不受拉伸或弯曲的影响。

2.避免过于频繁的旋转和弯曲，以免导致金属软管拉伸寿命的大幅度下降。

3.采用正确的压力和温度措施，避免金属软管的超过额定使用范围。

4.防止机械设备振动或冲击造成金属软管脱落或变形，损坏管路和连接件。

保养规程日常检查在旋转接头金属软管的运行过程中，应进行定期检查和维护。

日常检查的主要内容包括：1.检查旋转接头金属软管的外观是否正常，如有任何形式的破损或变形应及时处理。

2.检查旋转接头金属软管的螺纹和密封面是否损坏或磨损，必要时及时更换。

3.检查旋转接头金属软管与其他连接件的接触面是否无杂质，如有应清理干净。

4.检查管路的固定架和支撑点是否松动或变形，如有应及时处理。

清洗保养在旋转接头金属软管的日常维护过程中，应定期进行清洗保养，主要内容包括：1.清洗旋转接头金属软管内的沉积物和杂质，以便保证介质的纯净度。

旋转接头安全操作及保养规程

旋转接头安全操作及保养规程简介旋转接头是一种连接器件，被广泛应用于各种重型机械和设备中。

旋转接头转动性能好，连接紧密可靠，但也需要严格的安全操作和保养规程以确保其性能和使用寿命。

本文将为您介绍旋转接头的安全操作和保养规程。

安全操作规程1. 使用前准备工作在使用旋转接头前，应先进行以下准备工作：•检查旋转接头是否正常。

检查和保养旋转接头可以确保其可靠性和延长使用寿命。

•检查传动部件是否处于正确位置。

在安装旋转接头时，应确保传动部件处于正确位置。

2. 使用期间的操作在使用旋转接头时，应注意以下事项：•避免突然启动机器。

在使用旋转接头时，尤其是在启动机器时，应避免突然启动机器。

•避免突然停机。

当机器运转时，应避免突然停机，这样可以避免对旋转接头造成不必要的损坏。

•遵守安全规范。

在使用旋转接头时，应遵守安全规范，确保操作人员的安全。

3. 操作后的事项在操作完成后，应进行以下事项：•清洁旋转接头。

当使用旋转接头后，应当进行清洁以确保其正常运作。

清洁时应避免使用腐蚀性液体和不当的工具。

•关闭机器。

在操作完成后，应关机以避免机器在无人看管时出现问题。

保养规程1. 定期检查和保养旋转接头在使用旋转接头时，应定期对其进行检查和保养以确保其性能和使用寿命。

以下是保养规程：•检查旋转接头的紧固件。

检查旋转接头的紧固件，确保它们处在正确位置。

•检查轴承的润滑情况。

轴承润滑情况不好会影响旋转性能，因此应定期检查和清洗轴承。

•检查密封性能。

密封性能不好可能会导致油液泄漏，影响机器运作，因此应定期检查和更换密封圈。

•检查旋转接头的完整性。

检查旋转接头的完整性，防止出现磨损和裂纹等问题。

2. 注意润滑为了确保旋转接头的正常运作，应定期给其加润滑油，避免出现卡顿和磨损等问题。

3. 检查电气参数如果旋转接头带有电气部件，应定期检查电气参数，确保其正常运作。

结论旋转接头的安全操作和保养是确保其正常运作和延长使用寿命的必要条件。

通过遵守上述安全操作和保养规程，可以减少意外事故和机器故障，提高设备的可靠性和生产效率。

旋转接头安装使用说明书

旋转接头安装使用说明书在安装旋转接头前应根据本说明书的要求正确安装,否则其密封性能及其寿命将不能充分发挥出来。

一、旋转接头安装使用注意事项在安装旋转接头之前，清除管道以及辊筒和旋转接头内部所有硬质颗粒和其它污物，在未与配用输送流体的管道连接前应做以下工作：1、用手或工具扳动旋转接头壳体，检查是否转动灵活，否则需查找原因，进行调整。

2、检查并调正流体进入或引出管道位置是否与旋转接头相应孔道对应并符合设计要求。

3、装配旋转接头的止转和承重吊装结构零件，并调整其壳体与空心轴同心度一致，防止旋转接头装机使用时壳体振摆或转动。

4、把金属软管和过渡接头、法兰直接与旋转接头相连，连接时用工作台台钳夹持旋转接头壳体安装。

5、内管的安装：把内管连接到旋转接头内。

6、空心轴的安装：把旋转接头外管体和设备轴颈相连接，连接时尽可能地使外管体与轴颈同心。

且沿空心轴管360°圆周方向间隙应均匀一致。

二、附件的安装及结构简介旋转接头与输送流体的管道之间的连接，中间均配一段金属挠性软管，其配用挠性软管长度推荐选用下面数值：lin(25mm)以下（指公称英制、公制管径）取400-500mm；lin(25mm)以上取≥500-700mm。

配置金属软管的目的这里将其归纳如下：1、弥补流体输送管道与旋转接头连接之间的同心度、位移、偏斜等偏差。

2、补偿安装、使用过程中由于旋转接头摩擦副的磨损所造成的轴向位移和温度引起的热胀冷缩位移。

3、用以降低和减弱输送流体压力脉动所引起的振动和配用设备在运转过程中所引起的振动。

配装金属软管以减少或消除旋转接头在安装、使用过程中由于同心度、垂直度、设备振动、偏摆等因素对它密封性能和寿命的影响。

三、安装使用后就开始泄漏的原因及处置对策1、空心轴与配用旋转体同心度不够：检查尺寸精度，调整与旋转体的固定连接。

2、壳体或底盖底孔与空心轴周围间隙不等（密封环倾斜）：调整吊挂、支承或导向杆结构及金属软管松紧度，保证空心轴、壳体与配用旋转体的同心度。

旋转接头的安装使用和故障-腾旋科技.

旋转接头的安装使用和故障分析关键字：旋转接头机械密封安装规范故障分析1.1旋转接头的介绍旋转接头，是一种旋转的机械密封装置，它是将介质由固定供应管路输入到旋转滚筒中去的过渡部件。

应用旋转接头的介质包括蒸汽、水、导热油、液压油、空气和冷却液等。

旋转接头作为机械设备转动部件和非旋转部件的连接体，在各类机械设备中使用广泛。

随着我国工业的迅速发展，旋转接头将得到越来越广泛的应用。

1.2旋转接头的工作原理普通旋转接头的弹簧式机械密封可在液体与气体介质间或介质与周围空气间进行提供密封隔离。

旋转接头的弹簧是用以提供最初的内部密封压力，接头一旦开始运作就呈压力密封状态，弹簧起补偿密封磨损作用。

低气压或真空环境依靠弹簧推力来进行密封。

旋转接头一般有三种密封形式，平面密封、球面密封和弹性体回转面密封。

随着旋转接头技术改进，旋转接头在平面密封一块引用了平衡式密封。

平衡式密封旋转接头，通常用于液体介质（如：水，冷却液等），也可用于传导水蒸汽或其它气体介质。

平衡密封技术使介质压力、推力载荷和密封面接触压力保持在最低限度。

这样即降低磨损又延长了密封寿命。

用弹簧对密封面进行加载固定，使其不能产生转动和攒动，正是这种旋转和攒动使辅助密封过早老化，进而使旋转接头产生泄漏。

平衡式密封通常由球轴承支撑。

球面密封是旋转接头通常采用的一种密封结构。

基本原理是通过球面和锥面相互挤压的接触面来实现密封，具有密封性能好、拆装方便等特点。

在球面密封结构中，影响它的密封性能的主要因素有两个方面：一是球面和锥面的加工质量；二是球面和锥面的研磨精度。

弹性圆柱体密封的密封面是窄带圆柱面，靠弹性体补偿磨损。

这种密封机构对圆柱体加工要求比较高，槽底加工尺寸、表面粗糙度、圆度、同轴度等都要得到严格保证。

密封环是旋转接头的主要易损件，在运行时，密封环不仅承受内部流体介质的压力而且还要承受来自外管运转所产生的旋转扭力。

因此车速、温度及介质等工况条件因素会影响密封环的使用寿命。

旋转接头安装过程中应该注意哪些细节讲解

旋转接头非常重要的机械装置，对介质的传送以及设备之间的连接起到关键作用，所以不仅是在工作过程中注重对旋转接头的保养，在安装的时候，也要注意细节问题，避免因为安装时候的失误造成接头的损毁、泄漏甚至是报废。

1、保护好密封件和密封面。

旋转接头在使用时，会面临温度、压力和转速的考验，同时输送的介质对接头还有一定的腐蚀作用，这就对接头的密封性有非常高的要求。

一般采用抗高温、磨损和抗腐蚀性强的石墨来制作密封件或者密封面，这种材料容易受到损坏，所以在运输和安装过程在要对密封部位严加保护。

2、安装时要保证旋转接头同流体管道要处在同一水平线上，并且接头要同管道口完整的切合安装，安装后要对两者的紧固性进行检查，确保不会出现泄漏的情况。

3、安装的时候要掌控好力度，保证安装的精确度。

在将旋转接头同管道口进行安装时，如果是套管式的安装，安装的力度尽量的柔和，切勿大力度的安装，将旋转接头的密封结构破坏掉；当采用旋进式安装时，一定要注意旋转接头是往左还是往右进行旋接，在安装后检查接头的选进行。

Q型旋转接头安装说明书

外管 K 的定位止口外径φND 的配合公差为-0.1/-0.2，过渡法兰（68）止口相配合孔的配合公差推荐为：0/+0.1。第 3 / 8 页滕州市福瑞德旋转接头有限公司电话：0632-5508518 传真：0632-5502020 网址：邮址：freedseal@
图 6：QSG65-32 双通路、内管 S 固定连接、外管 K 螺纹连接、Q 型旋转接头在纸机烘缸上的安装示例
零件名称： 7.外管（K），8.内管（用户自备），9.底盖，10.垫圈，10A.垫圈，11.壳体， 29.弯头，33.螺栓，33A.螺栓，43.支撑杆，68.过渡法兰，69.烘缸轴头，72A.72B. 过渡接头，74A.74B. 金属软管，105.烘缸轴承盖。 K—外管代号，M—蒸汽入口代号, P—冷凝水出口代号, S—内管代号。
材料：聚四氟乙烯生料带，简称生料带，用于英制圆锥管螺纹。
快换法兰连接式外管（见图 2 所示）：把铜垫（17）（或选用密封胶，不用铜垫，或采用四氟垫圈，石棉垫圈）放到轴颈法兰内，把快换法兰（15）和半分环（16）
套到外管（7）上，把螺栓均匀地固定在你的外管快换法兰上，使快换法兰和轴颈法兰之间的间隙均匀分布。半分环外观见图 3。
Q 型旋转接头安装说明书
注意：无论何时安装福瑞德 Q 型旋转接头，请遵守贵公司的安全操作规程，并在安装之前完全阅读完本说明书的所有内容。由于 Q 型旋转接头内置石墨环，属于易碎品，因此，Q 型旋转接头在安装和运输期间应轻拿轻放，禁止摔打，碰击，以免损伤内部的石墨制品。注意：为了提高 Q 型旋转接头的使用寿命，当流通液体介质（如水、油等）时，推荐的流通介质的过滤精度不低于 50 微米。
由于 Q 型旋转接头是一种外补偿式旋转接头，因此 Q 型旋转接头和管路的连接必须使用金属软管，以补偿石墨密封环的磨损补偿。

驱动端旋转接头更换方案

驱动端旋转接头更换方案一、备件材料准备（1）、旋转接头备件准备（2）、100*3.5的O型圈10个，630*7的O型圈1个（3）、金属软管100*300的2个（以备损坏更换）（4）、扭力座地脚螺栓（5）、DN100石墨垫12个（6）、消防水带4根，潜水泵1台（7）、准备破布一包（8）、DN50焊接球阀2个二、前期准备工作（1）、进回水管道制作防冻连并管，制作盲板（2）、制作旋转接头安装检修平台；（3）、提前割除干涉平台，提前焊接导链悬挂点；（4）、线下旋转接头提前用风管试出炉口、炉帽、拖圈接口；（5）、提前通过压力表、打水接管（6）、倾动机室旋转接头下方防止一个排水槽，用消防带将水引至排水坑。

三、人员要求施工要求焊工1人，气割1人，钳工6人，施工过程要求1名叉车司机全程配合。

四、施工步骤（1）炉口摇向东，联系确认停电，联系电气拆除角度编码器（2）关闭进回水阀门，通过进回水管道排水管排出炉体内部积水，排水1小时，拆除旋转接头大法兰，拆除扭力地脚螺栓及整套扭力装置，驱动端旋转接头挂钢丝绳和导链，做吊装准备工作；（3）关闭炉口、炉帽、拖圈进水回水阀门，在阀门后第一道法兰打盲板1.5小时，要求分成两组同时施工，进水1组，回水1组，施工人员最少6人；（4）打开进回水阀门，确定主管道有流量；（5）拆除金属软管、拆除旋转接头，3小时/5人；（6）就旋转接头拆下时，用风管确认炉口、炉帽以及拖圈的接管位置，准确无误后安装O型圈，2小时/3人；（7）旋转接头安装，扭力装置安装，5小时/6人；（8）金属软管安装，同时联系电气安装角度编码仪。

五、安全注意事项（1）倾动联系停电、挂停电牌，办理停电票；（2）作业处有积冰，清理积冰或做好防滑措施（3）拆除法兰用破布包裹法兰，以免水喷溅至身上；（4）导链、钢丝绳检查完好，吊装时设专人指挥（5）叉车司机必须持证作业，作业人员避让车辆。

怎样安装油管接头

怎样安装油管接头油管接头是一种连接油管和其他管路的重要元件，它可以实现油管的流量控制、密封和重要管线的连接。

下面我们将介绍如何正确地安装油管接头。

1. 准备工作在安装油管接头之前，需要进行以下准备工作：•确保油管的通径和接头的通径大小相匹配。

•检查油管的表面是否平整，不应有凹陷、损伤或质量问题。

•清洗油管，以确保油管的内表面干净，没有污垢和异物。

2. 安装方式2.1 用螺纹连接安装1.进行油管和接头螺纹的对应：首先将接头以逆时针方向旋转到油管的末端，直到与末端对齐。

2.开始旋转接头：油管接头一般采用“左螺纹”和“右螺纹”的连接方式，因此，握住接头的主体部分，逆时针旋转接头，直到螺纹与油管的螺纹接触并旋转，不能强制旋转或使接头扭曲。

3.继续旋转接头：坚持旋转接头, 直到达到一定的拧紧力度，接头已经完全安装时，应该保持接头导管的正常使用状态。

2.2 用法兰连接安装1.准备工作：首先选择合适的法兰和密封垫，法兰连接的紧固螺栓也应与之相配，同时更换螺栓螺纹等等。

2.安装法兰和接头：将法兰放置在两个准确的坐标上，将法兰固定在油管的法兰上，并将导管塞入接口。

在法兰上放置与法兰相配套的密封垫，并将接头放入法兰中。

3.固定法兰和接头：在安装油管接头时，合适的紧固力是不确定的，并且应在安装过程中根据实际情况进行调节，防止油管接头在紧固时位置偏差，但能够保证接头在使用中不产生松动。

3. 检查与测试在安装完油管接头后，应该进行相应的检查和测试以确保连接的可靠和安全，如下：1.检查接头位置是否正确并保证无渗漏。

检查接头与法兰之间是否存在空隙或是否正确连接，确保紧固螺栓没有松动或锈蚀。

2.螺栓的力矩检查。

在紧固面均匀地涂上合适的润滑剂后，依照厂家的规定正确调校扭矩，确保设备的正常工作。

4. 总结正确安装油管接头是保障工业产品质量和安全生产的必要条件。

在安装前，首先需要对油管和接头进行检查和清洗，然后根据相应的操作步骤安装油管接头，并进行相关的检查和测试，以确保连接处安全可靠。

旋转接头的安装与连接

旋转接头的安装与连接
合理和正确的安装旋转接头不仅能使旋转接头在应用中发挥最大的密封作用，而且还能延长旋转接头的使用寿命，给企业带来一定的经济效益。

旋转接头正确的安装方法如下：
1．旋转接头在搬运和存放中应避免撞击与摔落，与免损坏连接口及内部零件。

2.尽可能装机同心，以确保旋转接头的良好运转。

3．螺纹连接的旋转接头在安装时，应注意内、外管的螺纹旋向是否与滚筒的旋转方向对应，且内、外管的螺纹旋向也应一致．
4.旋转接头与管道之间的连接，必须使用软管相连接
5、内管的装配，应注意尺寸的配合和及重量的辅助支撑。

6、旋转接头的支撑与止转应恰当，一般杆直径应比止转孔小2mm.
旋转接头与设备连接的管结方式可根据使用设备的具体结构设置不同类型的连接。

如图所示：
（本文有滕州新天机械科技有限公司整理发布）。

Pearl旋转接头NC系列使用说明书

编号: SE-20021-1发行: 20219 29使用说明书Pearl旋转接头NC系列本使用说明书的适用对象是型式以NC开头的产品。

（型式以NCW, NCFW 开头的产品除外。

）本使用说明书中记载着避免发生事故的重要注意事项及产品的使用方法。

为了安全使用产品，使用前请仔细阅读和理解使用说明书。

此外，请妥善保管，以便随时参阅。

Pearl是株式会社昭和技研工业产品的商品名称。

目录1.铭牌的看法（铭牌的信息）---------------------------------------------------2.为了安全-------------------------------------------------------------------2-1)关于图标-----------------------------------------------------------------2-2)为了安全使用-------------------------------------------------------------3. 产品概要-------------------------------------------------------------------3-1)用途---------------------------------------------------------------------3-2)机种名称所表示的信息-----------------------------------------------------3-3)使用条件-----------------------------------------------------------------3-4)使用上的注意点-----------------------------------------------------------3-5)产品的结构和材质---------------------------------------------------------3-6)产品的尺寸---------------------------------------------------------------3-7)产品的质量---------------------------------------------------------------3-8)附属品-------------------------------------------------------------------4. 搬运和保管-----------------------------------------------------------------4-1)搬运---------------------------------------------------------------------4-2)保管---------------------------------------------------------------------5. 安装到机械上---------------------------------------------------------------5-1)内管（仅限于复式的情况）--------------------------------------------------5-2)安装在滚筒上-------------------------------------------------------------5-3)配管---------------------------------------------------------------------5-4)防转动的施工-------------------------------------------------------------6. 从机械上拆卸---------------------------------------------------------------7. 运转-----------------------------------------------------------------------7-1)运转---------------------------------------------------------------------7-2)运转的休止---------------------------------------------------------------8. 点检和维护-----------------------------------------------------------------8-1)日常点检-----------------------------------------------------------------8-2)给脂---------------------------------------------------------------------8-3)消耗零件的维修/更换-------------------------------------------------------9. 故障检修-------------------------------------------------------------------10.废弃/处理------------------------------------------------------------------11.产品保修-------------------------------------------------------------------A.附录消耗品的维修/更换方法-------------------------------------------------A-1)单式螺纹安装的情况（NCL ）-------------------------------------------------A-2)单式法兰安装的情况（NCLF ）------------------------------------------------A-3)复式内管固定螺纹安装的情况（NC ）------------------------------------------A-4)复式内管固定法兰安装的情况（NCF ）---------------------------------------------P3P3P3P3P4P4P4P5P5P6P6P6P6P7P7P7P8P8P9P10P11P11P12P12P12P13P13P13P13P14P15P15P17P18P20P22P241.铭牌的看法（铭牌的信息）机种名称制造编号制造日期粘贴在产品上的铭牌上写有机种名称、制造编号及制造日期。

旋转接头的结构和工作原理(图解一)

旋转接头的结构和工作原理（图解一）机械密封结构旋转接头(简称旋转接头)的工作原理，是通过轴向力将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在非补偿的动环上，使其保持密封。

动环(空心轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断面的弹性密封圈等加以密封，其结构见图2-4、2-5和2-6。

在一般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空心轴，球面弹簧座等)以及轴向密封元件一起构成的。

它具有密封面加工精确、费用少和消除空心轴磨损的优点。

为了调整和补偿摩擦副本身的轴向热膨胀以及摩擦剐端面，球面的磨损而造成的不良状态，旋转接头内至少要包含一个弹性元件，例如，弹簧、波纹管。

图2-1为球面或球面和端面组合型密封结构，双向内管旋转式旋转接头。

为什么把密封面做成球面?这是因为球面摩擦运动副结构在间隙允许的范围内自由度较多，能适应配用设备的强烈振动和摇摆。

从图2-1中看出，动环是固定于外管2上的球面体4和由它带动一起旋转并能轴向移动的球面弹簧座17；补偿环是两个静止或游动的凹形环3、5是无油滑动轴承。

这一结构有六个密封点(面)，即a、b、c、d、e、f。

a、b点(面)相对转动密封，，是靠弹簧18和被密封的流体压力在相对运动的球面体(动环)4和17(球面弹簧座)与补偿环(静环或游动环)3接触面(球面)上产生一合适的压紧力，使这两个光洁的球面紧密贴合而达到密封的目的。

两球面之所以必须光洁，零件的同心度，球面度要求较高，是为了给球面创造完全或接近完全贴合和压紧力均匀的条件。

c、d点(面)，是两个端面密封。

当配用设备振动和摇摆不大，压紧力合适时，两个补偿环3一般处于静止状态，属于静密封情况。

当配用设备振动和摇摆强烈，压紧力较大时，由于补偿环3的外径与壳体6的内径之间因留有较大的间隙，它将随球面体(动环)4和17不·同步地在相应的端面上作相对游动，但相匹配的接触端面必须光洁、平直。
