脂环族阴离子水性聚氨酯分散体的结构及表征
水性聚氨酯压敏胶的合成及其性能表征
水性聚氨酯压敏胶的合成及其性能表征黎兵，鲍俊杰，刘都宝，许戈文（安徽大学化学化工学院，安徽省绿色高分子材料重点实验室，安徽合肥２３００３９）摘要：以异佛尔酮二异氰酸酯（ＩＰＤＩ）、聚醚多元醇（Ｎ２２０、Ｎ２１０）、二羟甲基丙酸（ＤＭＰＡ）和三羟甲基丙烷（ＴＭＰ）为主要原料制得了环保交联型水性聚氨酯（ＷＰＵ）压敏胶，讨论了ｎ（－ＮＣＯ）／ｎ（－ＯＨ）比值、交联剂用量以及聚醚相对分子质量大小对该压敏胶性能的影响。
研究结果表明，由Ｎ２２０合成的ＷＰＵ压敏胶的初粘力优于由Ｎ２１０合成的ＷＰＵ压敏胶；随着ｎ（－ＮＣＯ）／ｎ（聚醚中－ＯＨ）比值的减小，压敏胶的初粘力提高，持粘力呈先降后增再降的趋势；适度的交联可以提高压敏胶的粘接强度；当ｎ（－ＮＣＯ）∶ｎ（聚醚中－ＯＨ）为２．５∶１、ｎ（ＴＭＰ中－ＯＨ）∶ｎ（聚醚中－ＯＨ）为１∶３．０时，压敏胶的综合性能优异，初粘力达到１３号钢球，持粘力达到２３．１ｈ，１８０°剥离强度达到２０．１４Ｎ／（２０ｍｍ）。
关键词：水性聚氨酯；压敏胶；交联中图分类号：ＴＱ４３３．４３２：ＴＱ４３６．３文献标识码：Ａ文章编号：１００４－２８４９（２００８）０３－０００５－０４收稿日期：２００７－１１－２１；修回日期：２００７－１１－２６。
作者简介：黎兵（１９８５－），安徽池州人，硕士，研究方向为水基聚氨酯。
Ｅ－ｍａｉｌ：ｌｂａｈｕ４２１＠ｇｍａｉｌ．ｃｏｍ通讯作者：许戈文。
Ｅ－ｍａｉｌ：ｘｕｇｗ＠ｃｈｉｎａ．ｃｏｍ０前言水性聚氨酯（ＷＰＵ）是指聚氨酯（ＰＵ）溶于水或分散于水中而形成的稳定乳液，具有无毒、不污染环境、不燃、节能和容易加工等特点，因而广泛用于织物整理、涂料、胶粘剂和皮革涂饰等行业［１－２］，并且已成为人们研究和关注的焦点。
另外，ＷＰＵ具有良好的物理机械性能、耐磨、耐寒、富有弹性和耐有机溶剂等优点，是具有较大发展前途的绿色环保型材料。
压敏胶的用途是制造胶带、不干胶标签等，也可以直接使用，广泛用于办公用品、建筑、家具和车辆等领域。
高性能水性环保聚氨酯胶粘剂及施工工艺
高性能水性环保聚氨酯胶粘剂及施工工艺目前，世界合成胶粘剂发展的趋势突出表现为环保和高性能化[1]。
随着环保法规的日趋严格，各发达国家大力研制水性胶粘剂。
由于水性聚氨酯胶粘剂的综合性能优越，在各类水性胶粘剂中独树一帜，近年来受到国内外的广泛关注，特别是高性能水性聚氨酯胶粘剂的开发研究已成为热点课题。
1、水性聚氨酯水性聚氨酯是配制水性聚氨酯胶粘剂的基础物质和关键组分，它的性能直接决定胶粘剂的最终性能。
根据粒子所带电荷种类，水性聚氨酯可分为阴离子，阳离子，非离子三种类型。
水性聚氨酯的制备一般是先合成一定分子量的聚氨酯预聚体，然后在剪切力作用下将预聚体分散在水中。
目前其制备方法以亲水单体扩链、自乳化法为主(所谓亲水单体扩链法)，即在聚氨酯预聚体的分子结构中引入亲水性扩链剂，所得聚合物无需外加乳化剂就能直接分散于水中形成水性聚氨酯。
亲水单体扩链法的合成工艺有溶剂法、预聚物分散水中扩链法、熔融分散缩聚法等。
早在四、五十年代，水性聚氨酯已有少量的研究，但由于贮存稳定性差等原因，这项研究工作进展不大，直到1972年德国Bayer公司正式将聚氨酯水分散液作为皮革涂料后，才开始迅速发展[8]。
据报道，1992年至1997年间水性聚氨酯的年平均增长率为8％[9]。
我国从70年开始研究水性聚氨酯，近年来研究工作也十分活跃[10]。
研制工作具有以下特点：(1)从产品结构来看，主要是乳液型，水溶性次之，胶乳型则不常见。
(2)从原料来看，多元醇主要用聚醚型，聚酯型次之，聚碳酸酯极少见。
异氰酸酯的品种更少，只有TDI，HDI、MDI仅见报道。
扩链剂多用醇类，胺类较少使用。
(3)从制备方法及种类来看，一般是自乳化，羧酸型、阴离子体系；外乳化，磺酸型，季铵盐型乳化体系较少；熔融分散，固体自发分散法等则未涉及。
(4)从理论与应用角度来看，着重应用开发，理论研究很少。
欲配制高性能水性聚氨酯胶粘剂，必须制备高性能水性聚氨酯。
大多数水性聚氨酯主要是线性热塑性聚氨酯，由于其涂膜没有交联，分子量较低，因而耐水性，耐溶剂性，胶膜强度等性能还较差。
脂环族阴离子水性聚氨酯分散体的结构及表征
第３ ７卷第 ７期 ２０ ０ ７年 ７月
涂 料 工 业
Ｐ ＮＴ ＆ Ｃ０ Ｉ ＡＩ ＡＴ ＮＧＳ Ｉ ＮＤＵＳ ＲＹ Ｔ
Ｖ０ ． ７ Ｎｏ ７ １３ ．
Ｊ １２ ０ ｕ． ０ ７
脂 环 族 阴 离 子 水 性 聚 氨 酯 分 散 体 的 结 构 及 表 征
柴淑玲 杨莉燕 ， ， 谭惠民 （ ． １ 山东轻工业学院轻化与环境工程学院， 济南 ２００ ； ５ １０ ２ 北京石油化工学院材料与－ － 学院， ． ｆＹ ｋ－ ： 北京 １２ １ ； ． ０６ ７ ３ 北京理工大学材料科学与工程 学院， 北京 １０８ ） ００ １
摘 要： 以异佛二酮二异氰酸酯 （Ｐ Ｉ 为原料 ， ＩＤ ） 采用 内乳化 法合成 了不 同羧 基含量 的 阴离 子水性 聚氨酯分 散液 ，
ｔｅｉ ｄｔｒｕ ｈｓｌ —ｅ ｕｓ ｙ ｇ ｍ ｔｏ ｒｍ ｃｃｏｌ ｈ ｔ ｓｐ ｏｏ ｅｄｉ ｃａ ａ （Ｐ Ｉ ．Ｔ ｅ ｓｕ － ｈ ｓ ｅ ｏｇ ｅ ｚ ｈ ｆ ｍ ｌｆｉ ｅ ｄ ｆ ｙｌ ｉ ａｉ ｉ ｈ ｒｎ ｉ ｏｙ ｎｔ ＩＤ ） ｈ ｔ ｃ ｉ ｎ ｈ ｏ ａｐ ｃ ｏ ｓ ｅ ｒ
Ｓ ｘ ｂｉ ｄ ｔ ｔｇ ｓ Ｏ ｅ ｈｉ ｔ ｗｏ ｓａ ｅ ．Ａｎ ｔ ｎ ｒａ ｅ ｏ ａｂｏ ｙ ｒ ｕ ｍｏ ｔ ，ｔ ｅ ｈ ｄ ｏ ｅ ｏ ｄ ｎ ｈ ｒ ｅ ｍｅ ｔ ｅ ｄ ｗｉ ｉ ｃ ｅ ｓ ｆｃ ｒ ｘ ｌｇ ｏ ｐ ａ ｕｎ ｓ ｈ ｙ ｒ ｇ ｎ ｂ ｎ ｓｉ ａ ｄ ｓ ｇ ｎ ｓ ｈ ａ ｅ ｉ ｃ ｅ ｓ ｄ，ｔ ｅ ｇａ ｓｔａ ｓｔｏ ｅ ｅ ａｕｒ ｆｓ ｆ ｓ ｇ ｎ ｓｍｏ ｅ ｏ ｒ ｓ ｔ ｏ ｒｔ ｍｐ ｒ ｔ ｒ ｒ ｎ ｒ ａ ｅ ｈ ｌ ｓ ｒ ｎ ｉ ｎ ｔ ｍｐ ｒｔ ｅ ｏ ｏ ｅ ｍｅ ｔ ｖ ｄ ｔｗａ ｄ ｈｅ ｌｗｅ ｅ ｅ ａ ｕ ｅ，ｂ ｔｔ ｅ ｉ ｔ ｕ ｈ

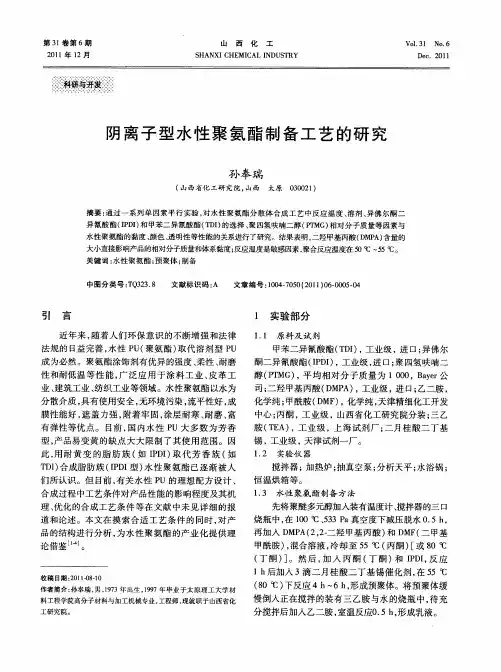

阴离子型水性聚氨酯制备工艺的研究
引 言
近年来 ， 随着人们环保意识的不断增强和法律
法 规 的 日益完 善 ， 水性 Ｐ 聚氨 酯 ） 代 溶剂 型 Ｐ Ｕ（ 取 Ｕ 成 为必然 。聚氨酯 涂饰 剂有 优异 的强度 、 柔性 、 磨 耐 性 和耐低 温 等 性 能 ， 泛 应 用 于 涂 料 工 业 、 革 工 广 皮 业 、 筑工 业 、 建 纺织 工业 等领域 。水 性 聚氨酯 以水 为 分 散介 质 ， 具有 使用 安 全 ， 无环 境 污染 ， 流平性 好 ， 成 膜 性 能好 ， 盖 力 强 ， 着 牢 固 ， 层 耐 寒 、 遮 附 涂 耐磨 、 富 有 弹性 等优 点 。 目前 ， 内 水 性 Ｐ 国 ｕ大 多 数 为 芳香 型 ， 品易 变黄 的缺 点 大 大 限制 了其 使 用 范 围。 因 产
１ 实验部分
１ １ 原 料 及 试 剂 ．
甲苯二 异氰 酸酯 （ Ｄ ） 工业 级 ，进 口； 佛尔 ＴＩ， 异 酮 二异氰 酸 酯 （Ｐ Ｉ ，工业级 ， 口； 四氢 呋 喃二 ＩＤ ） 进 聚 醇 （Ｔ Ｐ ＭＧ） 平 均 相 对 分 子 质 量 为 １０ ０ ａｅ 公 ， ０ ，Ｂｙｒ
异氰酸酯 （Ｐ Ｉ 和甲苯二 异氰 酸酯 （ Ｄ ） ＩＤ ） Ｔ Ｉ 的选择 、 聚四氢呋喃二醇 （ Ｔ ） Ｐ ＭＧ 相对分子质量等因素与 水性聚氨酯的黏度 、 颜色 、 透明性等性能的关系进行了研究。结果表明， 二羟甲基丙酸（ Ｍ Ａ 含量的 Ｄ Ｐ）
大小直接影响产品的相对分子质量和体系黏度 ； 反应温度是敏感因素， 聚合反应温度在 ５ ｏ℃ 一 ５℃ 。 ５ 关键词 ： 水性聚 氨酯 ； 预聚体 ； 制备
脂环族阴离子水性聚氨酯分散体的结构及表征

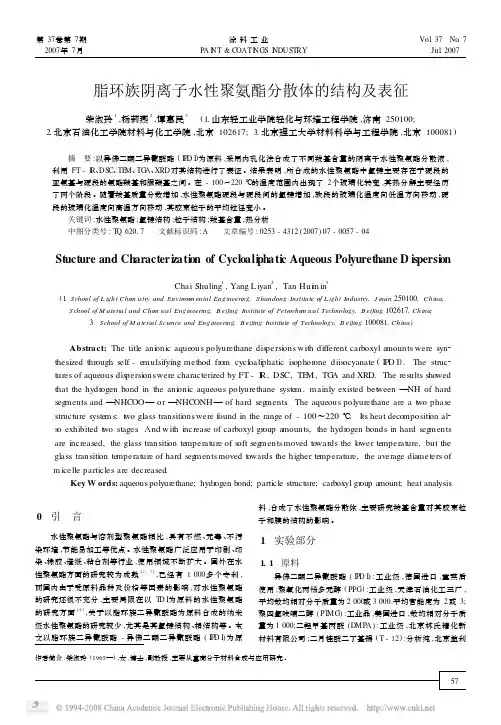

脂环族阴离子水性聚氨酯分散体的结构及表征柴淑玲1,杨莉燕2,谭惠民3 (1.山东轻工业学院轻化与环境工程学院,济南250100;2.北京石油化工学院材料与化工学院,北京102617;3.北京理工大学材料科学与工程学院,北京100081) 摘 要:以异佛二酮二异氰酸酯(I P D I )为原料,采用内乳化法合成了不同羧基含量的阴离子水性聚氨酯分散液,利用FT -I R 、DSC 、TE M 、TG A 、XRD 对其结构进行了表征。
结果表明,所合成的水性聚氨酯中氢键主要存在于硬段的亚氨基与硬段的氨酯羰基和脲羰基之间。
在-100～220℃的温度范围内出现了2个玻璃化转变,其热分解主要经历了两个阶段。
随着羧基质量分数增加,水性聚氨酯硬段与硬段间的氢键增加,软段的玻璃化温度向低温方向移动,硬段的玻璃化温度向高温方向移动,其胶束粒子的平均粒径变小。
关键词:水性聚氨酯;氢键结构;粒子结构;羧基含量;热分析中图分类号:T Q 62017 文献标识码:A 文章编号:0253-4312(2007)07-0057-04作者简介:柴淑玲(1965—),女,博士,副教授,主要从事高分子材料合成与应用研究。
Stucture and Characteri zati on of Cycloali phati c Aqueous Polyurethane D ispersi onChai Shuling 1,Yang L iyan 2,Tan Hui m in3(1.School of L ight Che m istry and Environm ental Engineering,Shandong Institute of L ight Industry,J inan 250100,China;School of M aterial and Che m ical Engineering,B eijing Institute of Petroche m ical Technology,B eijing 102617,China;3.School of M aterial Science and Engineering,B eijing Institute of Technology,B eijing 100081,China ) Abstract:The title ani onic aqueous polyurethane dis persi ons with different carboxyl a mounts were syn 2thesized thr ough self -e mulsifying method fr om cycl oali phatic is ophor one diis ocyanate (I P D I ).The struc 2tures of aqueous dis persi onswere characterized by FT -I R,DSC,TE M ,TG A and XRD.The results showed that the hydr ogen bond in the ani onic aqueous polyurethane syste m ,mainly existed bet w een —NH of hard seg ments and —NHCOO —or —NHCONH —of hard seg ments .The aqueous polyurethane are a t w o phase structure syste m s:t w o glass transiti ons were f ound in the range of -100～220℃.Its heat decompositi on al 2s o exhibited t w o stages .And with increase of carboxyl gr oup a mounts,the hydr ogen bonds in hard seg ments are increased,the glass transiti on te mperature of s oft seg ments moved t owards the l ower te mperature,but the glass transiti on te mperature of hard seg ments moved t owards the higher te mperature,the average dia meters of m icelle particles are decreased . Key W ords:aqueous polyurethane;hydr ogen bond;particle structure;carboxyl gr oup a mount;heat analysis0 引 言水性聚氨酯与溶剂型聚氨酯相比,具有不燃、无毒、不污染环境,节能易加工等优点。
水性聚氨酯资料(科天化工)
四、水性聚氨酯性能表述
6. 耐水性
物理性吸水（聚醚型）和化学水解（聚酯型）； 测试方法 ：浸润法和液滴法
水性聚氨酯特点：存在亲水基团：采用改性、交联 或减少亲水基团含量的方法。
四、水性聚氨酯性能表述
7. 表面性能
表面张力； 水接触角 ；
亲水性和表面粗糙度是最主要的因素。
四、水性聚氨酯性能表述
七、水性聚氨酯应用
3. 织物整理
防水透湿涂层剂 羊毛织物防缩整理剂 抗静电整理 抗起毛起球整理 免烫整理剂 涂料印花
七、水性聚氨酯应用
4. 涂料
在国外水性涂料研究中，水性聚氨酯涂料就占了主导 地位 在水性聚氨酯涂料应用方面的技术研究应集中于以下 几方面：
1. 2. 3. 4. 5. 降低树脂的内聚强度 复合改性 加强对高固含量和粉末状水分散型聚氨酯的研究 水性紫外光聚氨酯涂料 利用可再生资源如植物油、松香及废弃塑料制备多元醇
七、水性聚氨酯应用
5.玻纤浸润剂
聚氨酯乳液含有极性很强的氨酯键，对玻纤黏结 集束性好，分子中软段和硬段相结合，蓦地弹性特别 好，对玻纤的保护作用优于其他品种的成膜剂 国产较少
七、水性聚氨酯应用
6. 鞋化用树脂
PUD应用与鞋化材料有两个用途：填充和表面光亮装 饰。 目前国内用量较大，仅次于皮革用树脂，但是产品多 为外来产品
水性聚氨酯
合肥市科天化工有限公司
董事长：戴家兵
一、聚氨酯概述
聚氨酯
1. 结构
O O C NH
2. 原料丰富，成品形态各样，被誉为“可剪裁性” 聚 合物 3. 应用广泛 涂料、胶黏剂、弹性体… 4. 溶剂性PU的VOC高，污染大，水性化是趋势
一、聚氨酯概述
聚氨酯水性分散体及其制备方法
聚氨酯水性分散体及其制备方法<申请号>02149783<公告号>1425726<申请日>2002年12月30日<公告日>2003年06月25日<发明名称>聚氨酯水性分散体及其制备方法<分类号>C09D175/04<国别省市代码>81<申请人>华南理工大学<通讯地址>（510640）广东省广州市天河区五山路381号<发明人>瞿金清沈慧芳陈焕钦<代理人>何燕玲张培祥<代理机构代码> 广东省高等学校专利事务所（44102）<代理机构地址>广东省广州市农林下路72号（510080）<法律状态>公开/公告<权项数>007<文摘>本发明涉及涂料领域，具体是聚氨酯水性分散体及其制备方法，其制备方法包括（１）在反应釜中将多元醇在温度为90-120℃、真空度为0.05-0.01ＭＰａ下真空脱水1.0－2.0ｈ，然后降温备用；（２）加入多元醇与二异氰酸酯单体，升温至60-100℃，保温1.0-2.0小时，加入小分子二元醇扩链剂，在60-80℃反应至NCO基团含量达到规定值，加入亲水扩链剂，在50-70℃反应至NCO基含量不变时为止，得到含端NCO基团的聚氨酯预聚物；（３）将上述聚氨酯预聚物降温至30-60℃左右，加入中和剂搅拌中和5-30分钟后，将中和产物移入到乳化釜中，将去离子水加入到乳化釜中高速乳化，同时加入胺类扩链剂进行扩链，同时添加NCO基团捕获剂和消泡剂进行稳定化处理，然后在温度为50－60℃和真空度（绝压）为0.02－0.1ＭＰａ的条件下脱除丙酮；该分散体具有优异的成膜性、耐低温性、耐水性、耐化学平性等。
<权利要求>一种聚氨酯水性分散体的制备方法，其特征在于其原料组成如下：——多元醇，数均相对分子质量为300-10000，羟值为30-200ｍｇKOH／ｇ，占总固体质量的20～60％；——二异氰酸酯单体，占总固体质量的20～60％；——扩链剂，用量为总固体质量的2-15％——交联剂，用量为总固体质量的1-5%。
水性聚氨酯的用途分类说明
水性聚氨酯的用途汇总一、轻纺（纺织方面）：水性聚氯酯能赋于织物柔软而丰满的手感和皮感调节聚氯酯高分子结构还可用于织物的防水、防油、防污、防起毛起球等整理改善纺织品的抗溶剂性、耐磨性、耐洗性、防皱、防缩、耐压烫1、织物表面涂层剂织物涂层是指在织物(基布,通常是中长纤维布,帆布,尼龙绸涤纶等)表面涂一层具有高附着力的高聚物,成膜后经后处理加工.得到不同要求的功能性涂层织物.水性聚氨酯无毒无环境污染.是推荐使用的高档织物涂层剂.具有很好的发展前景,广泛用于尼丝纺,真丝棉,帆布,涤棉等织物.经涂层整理后的织物具有防水透湿,表面柔软,富有弹性的功能.为了提高水性聚氨酯涂层的性能,可在制备过程加入封闭剂,使封闭剂与预聚体中的部分异氰酸酯基反应生成氨酯键而氨酯键在加热的条件下又裂解生成异氰酸酯(解封闭) 再与织物上的羟基反应生成聚氨酯.这样就增加了聚氨酯涂层与织物的结合力.2、羊毛织物防缩整理剂树脂整理是目前国外常用的羊毛防缩加工方法与氧化法相比基本上对羊毛没有损伤,处理比较均匀,操作易控制.3、抗静电整理剂大多数化纤织物摩擦后会产生负电荷,因而需采用抗静电剂进行整理.抗静电剂是一类重要的织物后整理助剂.阳离子表面活性剂对合成纤维来说,是效果较好的抗静电剂,但是在工业中应用的此类抗静电剂存在着耐洗牢度不够,染色织物容易变色,摩擦牢度低的缺点.而水性聚氨酯尤其是含离子型水性聚氨酯,是良好的织物整理剂不仅具有很好的抗静电效果,而且与织物黏附性好耐洗涤.4、抗起毛起球整理剂纯棉针织物经过煮漂,染色,整理等加工,其表面会产生许多绒毛,加之静电作用,穿着一段时间后织物表面会起毛起球,影响美观和舒适感.对织物进行树脂整理可以提高织物抗起毛起球性能并可以改善织物防皱,抗静电等性能.聚氨酯是一种无甲醛整理剂能在织物表面形成强韧的薄膜,且耐低温,耐脆化,耐摩擦,拉伸强度高,弹性好并有一定亲和性.织物处理后可改善纤维间的粘结力,减少纱线毛羽,减少静电,有利于抗起毛起球.5、其它功能性整理剂水性聚氨酯本身就是一种优良的无醛织物整理剂.有研究结果表明,若将对其进行改性,或与其它物质结合,然后对织物进行整理,将会获得意想不到的效果.二、印染方面：1、染色助剂2、涂料印花粘接剂3、柔软与防皱整理剂4、抗静电和亲水整理剂三、皮革加工方面：1、皮革涂饰剂：高档光亮剂、漆皮用光亮剂、防尘耐污型皮革涂饰剂、抗粘连性。
环氧树脂改性MDI型水性聚氨酯胶粘剂的制备与表征
环氧树脂改性MDI型水性聚氨酯胶粘剂的制备与表征李帅杰;柴春鹏;马一飞;李国平;罗运军【摘要】采用4,4'-二苯基甲烷二异氰酸酯(MDI)和分子质量为1 000的环氧丙烷缩合物(PPG1000)为原料合成聚氨酯预聚体,用2,2-二羟甲基丙酸(DMPA)作亲水扩链剂并用l,4-丁二醇(BDO)作小分子扩链剂进一步提高分子质量,再向预聚物中引入环氧树脂E-44,采用内乳化法制备了环氧树脂改性的MDI型水性聚氨酯胶粘剂.其中异氰酸酯根与羟基比值(R值)为1.3,DMPA质量分数为6％,PPG1000和MDI 物质的量比(软硬比)为1:2.8,固含量为30％.对其结构和性能进行研究.结果表明,当环氧树脂E-44加入量为2％～6％时,乳液较为稳定;环氧树脂E-44加入量为6％时,拉伸剪切强度最高,可达到2.78 MPa.在2％～10％的环氧添加量内,拉伸强度随环氧添加量上升逐渐提高,而断裂伸长率则逐渐下降.环氧的加入使水性聚氨酯胶膜的吸水性下降,耐水性提高.【期刊名称】《粘接》【年(卷),期】2016(000)007【总页数】5页(P60-63,70)【关键词】4,4'-二苯基甲烷二异氰酸酯;水性聚氨酯;胶粘剂;环氧树脂;改性【作者】李帅杰;柴春鹏;马一飞;李国平;罗运军【作者单位】北京理工大学材料学院,北京100081;北京理工大学材料学院,北京100081;北京理工大学材料学院,北京100081;北京理工大学材料学院,北京100081;北京理工大学材料学院,北京100081【正文语种】中文【中图分类】TQ433.4+3水性聚氨酯胶粘剂软硬度可调节、无污染、操作加工方便，易于改性，能直接粘接非金属、金属等多种材料，粘接工艺简单，适用范围广泛［1］。
但是传统水性聚氨酯胶粘剂耐水耐热性差、耐老化性差、干燥时间长且胶膜力学性能较差［2］。
为了提高水性聚氨酯胶粘剂的性能，对其进行改性是有效的途径［3］。
水性聚氨酯介绍
1、水性聚氨酯的概述
聚氨酯的定义： 聚氨酯（polyurethane）是聚氨基甲酸酯的简称 ,是主链上含有重复氨基甲酸
酯基团 (—NHCOO—)的大分子化合物的统称。 聚氨酯是由有机二异氰酸酯或多异氰酸酯与二羟基或多羟基化合物加聚而成。
根据所用原料官能团的不同，可以是线性结构或体型结构。 水性聚氨酯是指聚氨酯溶解于水或分散于水中而形成的一种聚氨酯树脂。
羧甲基纤维素、羟甲基纤维素等 丙酮、甲乙酮、甲苯等 去离子水
13、水性聚氨酯合成方法
按水性化方法： 外乳化法 内乳化法：预聚体法、丙酮法、熔融分散法、酮亚胺连氮法
14、内乳化法
内乳化法，又称为自乳化法，是指聚氨酯链段中含有亲水成分，因而无需乳化 剂即可形成稳定乳液的方法。
内乳化法制得的聚氨酯分散液粒径较小，且粒径分布较窄，分散液储存稳定， 成膜后胶膜的力学和其它应用性能优良。亲水基团可通过多元醇或扩链剂导人 聚氨酯分 子结构中，一般多借助含亲水基团扩链引入硬段中。
数千-20万 <5000
按使用形式分类： 按使用形式分为单组份和双组份两类。
4、水性聚氨酯的分类2
按亲水性基团的性质分类： 根据聚氨酯分子侧链和主链上是否含有离子基团，水性聚氨酯可分为阴离子型、 阳离子型、非离子型和混合型。 阴离子型：分子主链或侧链上含有阴离子型亲水性基团； 阳离子型：分子主链或侧链上含有铵离子或锍离子； 非离子型：分子中不含有离子基团； 混合型：分子结构中同时具有离子型及非离子型亲水基团或链段。
15、内乳化过程
内乳化过程可分为三个阶段。 第一阶段：含有离子的硬段吸附水分子，破坏由离子缔合作用形成的凝胶现象，
表现为粘度下降。 第二阶段：水分子进入亲水相后，硬段和软段都将排列成整齐有序状态，形成
阴离子型水性聚氨酯的研究现状
石酸、 含羧基半酯二元醇、 Ｎ 二羟基单马来酰胺酸及二氨基苯甲酸等 ， Ｎ， 一 Ｊ前两种尤其 常见 ； 含磺酸基 团物质有乙二胺基 乙磺酸钠、一 ２磺酸钠一，一 １４丁二醇 、 ，一 Ｊ１３二羧基一 苯磺酸钠 ， 以及合成 的长链磺酸钠
度， 这归 因于酯基 的极 性大 ， 内聚能 （２２ Ｊ ｏ ） 其 １ ．ｋ／ １ 比醚基 的 ｏ ｔ 内聚能 （ ．ｋ／ ｏ ） ， 段分 子 间作 用力 大 ， ４２ Ｊｍ １高 软 内聚强 度较大 ， 机械 强度就 高 … ， 聚醚 的耐 低温 性 能和 而
抗水解性能强于前者 ． 关于单一的二醇类的研究已经非常深入 引． 对二元或者三元共聚二醇改性聚氨 酯分散体也展开研究 ， 成果较显著的有 Ｋｍ ｉ 和 Ｙ ｎ ，研究小组 ， ｉ ｅ［９ ８］ Ｋｍ小组分别采用 Ｐ Ｇ作单一 的二 Ｐ
・０ １ ３・
元 共聚二 醇类 制 备 阴离 子 型聚 氨酯分 散体 ， 发现 醇类 共 聚改 性对 平均 粒 径 大小 影 响为 ： 元 三元 单一 ； 二 水蒸 发渗 透性 ： 三元二 元一 元 ； 二元 聚二 醇来说 ， 对 聚酯 型储存 模 量 和 Ｔｇ大 于聚醚 ． ｎ研 究 小组 的研 Ｙｅ 究 主要集 中在 以 Ｐ ＬＰ Ｇ ．Ｃ Ｃ ．Ｅ Ｐ Ｌ为基 础 的三嵌 段水性 聚氨酯 ， 研究 不 同分子 量 的 Ｐ Ｇ 和不 同质量分数 Ｅ
作者简 介： 张逢君（９ ０ ， ， １ ８ 一） 男 河南安 阳人 ， 士研究生 ； 硕
文献题录——精选推荐
文献题录2008年第6卷第3期化学推进剂与高分子材料ChemicalPropellants&PolymericMaterials67文献题录?聚氨酯文献题录(三十--)MDI型聚氨酯塑胶跑道铺装材料的研制.聚氨酯工业, 2007,22(2):36-38.蓖麻油聚氨酯互穿网络型聚合物性能的研究.聚氨酯工业,2007,22(2):8一l1.DMBA的合成及在水性聚氨酯中的应用研究.聚氨酯工业,2007,22(2):12—16.木质素网状聚氨酯泡沫的制备及初步应用.聚氨酯工业, 2007,22(2):l7—20.对苯二异氰酸酯型聚氨酯弹性体的合成及性能研究.聚氨酯工业,2007,22(2):21—24.NDI型聚氨酯弹性体动态生热性能研究.聚氨酯工业, 2007,22(2):25-27.1,4一丁二醇生产中的中间物料分析.山西化工,2007,27(4): 35—36.JH一4548芳胺型聚醚多元醇的研制.聚氨酯工业,2007,22 f2):32-34.影晌光固化聚氨酯丙烯酸酯合成反应进程的因素探讨.聚氨酯工业,2007,22(2):39—42.低游离TDI三聚体的合成及性能.聚氨酯工业,2007,22 (2):43—45.E—l00扩链的聚氨酯弹性体性能的研究.聚氨酯工业, 2007,22(2):28-31.异氰酸酯改性与应用.涂料工业,2007,37(8):63—66.二苯基甲烷二异氰酸酯的核磁共振及红外光谱表征.精细石油化工,2007,24(4):67—70.脂肪族阴离子水性聚氨酯分散体的结构及表征.涂料工业,2007,37(7):57—60.有机硅改性水性聚氨酯一聚丙烯酸酯乳液的研究.涂料工业,2007,37(7):36—38.车用双组分快速固化聚氨酯密封胶.粘接,2007,28(4):47—48.PVC手套用水性聚氨酯涂饰剂.聚氨酯工业,2007,22(2):5-7.聚醚多元醇GK一350D的应用.高桥石化,2007,22(4):19—21.聚氨酯在聚合物电解质中的应用进展.聚氨酯工业,2007, 22(2):1-4.接枝聚醚对聚氨酯泡沫塑料性能的影响塑料助剂,2007 (4):47—49.PEG对聚氨酯防水透湿涂层织物性能影响的研究.辽宁化工,2007,36(8):5l5—5l8.低温柔韧型水性聚氨酯丙烯酸复合分散体的合成与性能. 广东化工,2007,34(5):5—9.水性聚氨酯胶粘剂研究进展.粘接,2007,28(4):36—39.耐高温聚氨酯弹性体.高分子通报,2007(9):45—51.紫外光固化聚氨酯丙烯酸酯树脂合成与性能研究.化工生产与技术,2007,l4(5):l8—21.过氧化氢氧化丙烯制备环氧丙烷工艺塔设备的模拟计算. 石油化工技术经济,2007,23(5):39—42.水性聚氨酯胶粘剂的开发与应用研究进展.粘接,2007,28 (5):32-35.水性含氟聚氨酯的合成及其膜性能的研究.印染助剂, 2007,24(10):24-27.CO/环氧丙烷共聚合成聚碳酸亚丙酯多元醇.南京工业大学学报,2007,29(5):33—36.水性聚氨酯固色剂的合成和性能研究.安徽化工,2007,33 (5):38—41.聚氨酯预聚体改性不饱和聚酯树脂.聚氨酯及其弹性体, 2007(5):27—36.活化温度对单组分水性聚氨酯结构和性能的影晌.高分子学报,2007(9):892—896.环氧丙烷废水处理技术探讨.大沽化工,2007(3):3l一33. 聚醚多元醇生产技术概况.大沽化工,2007(3):8—10.生物医用蓖麻油基聚氨酯及其接枝改性的研究进展.化学研究与应用,2007,19(8):849—853.烯烃环氧化催化剂的研究进展.化工科技,2007,15(4):48—53.医用可生物降解聚氨酯材料研究进展.弹性体,2007,l7(4): 63-68.聚氨酯的研究进展.江西化工,2007(3):46—48.单组分聚氨酯防水涂料的研制.化学建材,2007,23(5):40—41.羟基树脂接枝TDI改性微米SiO及其在PU漆中的消光性能.涂料工业,2007,37(9):29—31.聚丁二烯二醇改性水性聚氨酯膜材料结构及性能研究.涂料工业,2007,37(9):l一5.聚醚型水性聚氨酯胶黏剂的研究.化学与黏合,2007,29(5):332-334.单组分湿固化聚氨酯密封胶预聚体的合成研究.化学与黏合,2007,29(5):309—3l1..可常规喷涂聚脲防腐蚀涂料在混凝土结构上的应用.现代涂料与涂装,2007,10(9):46—51.聚氨酯油罐导电涂料.现代涂料与涂装,2007,l0(9):36—39.水性聚氨酯表面活性剂合成的研究进展.中国皮革,2007,36(19):1l-16.组分对聚碳酸酯二醇基水性聚氨酯分散剂的影晌.聚氨酯及其弹性体,2007(5):21—26.二异丙醇胺改性酚醛树酯多元醇及聚氨酯硬质泡沫塑料的制备.化学建材,2007,23(5):35—37.推广水性木器漆亟需合力造势.上海涂料,2007,46(8):41—42.水性木器漆消泡工艺的优化.上海涂料.2007.46(8):32—33.高装饰性丙烯酸聚氨酯汽车面漆的研制.上海涂料,2007,46(8):1-4.聚氨酯/环氧树脂互穿网络复合材料的防腐性能研究.应用化工,2007,36(9):851-854.反应型聚硅氧烷改性聚氨酯水分散体的合成及性能.石油化学推进剂与高分子材料68?ChemicalPropellants&PolymericMaterials2008年第6卷第3期化工,2007,36(8):839—845.含氟聚合物FPA—R及其共混改性PU涂饰剂的疏水性研究,中国皮革,2007,36(19):28—33.正烷烃分子在二醇扩链的Pu薄膜上的迁移.聚氨酯译丛,2007(3):11-23.聚氨酯一环氧树脂复合乳液的合成与性能.高分子材料科学与工程,2007,23(4):60—63.喷涂聚脲弹性体用端氨基聚醚的合成与表征.’高分子材料科学与工程,2007,23(4):67—70.由天然多元醇微乳液技术合成的纳米聚氨酯.聚氨酯译丛,2007(3):24—34.聚醚一酯嵌段共聚物提高聚氨酯弹性体水解稳定性的研究.高分子材料科学与工程,2007,23(4):105—109.聚环氧乙烷的合成及催化剂体系.石化技术,2007,14(3):44—48.由天然多元醇微乳液技术合成的纳米聚氨酯.聚氨酯译丛,2007(3):24—34.环氧丙烷聚合反应过程的动态模拟.计算机与应用化学,2007,24(9):1257-1259.聚酯型氨基甲酸酯(HP—MDI)和聚酯三聚氰胺(HP—HMMM)涂料的降解热性能研究.聚氨酯译丛,2007(3):1—10. 湿度对形状记忆聚氨酯热力学性能的影晌.聚氨酯及其弹性体,2007(4):33—43.新型废工业纤维/聚氨酯弹性体材料.聚氨酯及其弹性体,2o07(4):28—32.BESIII内聚氨酯冷却液导管的耐辐照性能研究.聚氨酯及其弹性体,2007(4):22—27.水性聚氨酯胶粘剂的研究进展.中国胶粘剂,2007,16(8): 52—55.添加型阻燃剂对聚氨酯硬泡阻燃l陛能的影晌.高分子材料科学与工程,2007,23(4):167—169.纳米ZnO/聚氨酯复合涂层的制备及其性能研究.上海涂料,2007,46(9):8—12.多官能度聚氨酯丙烯酸酯的合成及性能研究,信息记录材料,2007,8(5):4—6.双组分复合薄膜用水性聚氨酯胶粘剂的研究.化工新型材料,2007,35(9):63—64.水,乙醇和丙醛对二氧化碳和环氧丙烷共聚反应的影晌.高分子材料科学与工程,2007,23(4):32～35.国内外MDI生产技术发展概况化工科技市场,2007,30 (10):17-19.过氧化氢环氧丙烯制环氧丙烷的研究新进展.现代化工, 2007,27(9):17-21.丙烯酸改性聚氨酯微乳液的合成工艺条件探讨.现代涂料与涂装,2007,10(10):19—21.水性光固化聚氨酯改性环氧丙烯酸树脂的研究.现代涂料与涂装,2007,10(10):8-9.PA6/TPU共混物的结构与性能.塑料工业,2007,35(10):39～41.PVC与聚氨酯发泡模具设计.橡塑技术与装备,2007,33r10):43—47.新型聚氨酯泡沫体隔热降噪材料的研究.橡塑技术与装备,2007,33(10):27—30.自洁功能聚氨酯材料.化工时刊,2007,21(9):1—4.水性聚氨酯胶黏剂发展概况.化学推进剂与高分子材料, 2007,5(4):1-5.四氢呋喃聚醚型聚氨酯预聚体增韧双酚A型氰酸酯树脂.青岛科技大学学报(自然科学版),2007,28(4):313—317.聚氨酯固化剂中游离TDI测定方法的研究.化学与生物工程,2007,24(7):76—78.含桥式硫原子双酚盐配体的有机铋配合物的合成及其对CO:和环氧丙烷加成反应催化性能的研究.分子催化,2007,21 (3):264—267.浅谈聚氨酯弹性体密封件的生产工艺和设备.化学推进剂与高分子材料,2007,5(4):60—62.低密度高硬度高回弹泡沫组合料的开发,化学推进剂与高分子材料,2007,5(4):45—47.聚氨酯材料的化学降解机理.辽宁化工,2007,36(8):535—539.形状记忆聚合物的研究进展.河南化工,2007,24(7):4—8.纳米碳酸钙的制备,表面改性及应用前景.化工科技市场,2007,30(7):12—14.环氧乙烷的技术进展与市场分析.化工科技市场,2007,30 (7):1-7.一种新型含氯的磷一膦酸酯阻燃聚氨酯的阻燃性能.阻燃材料与技术,2007(4):9—11.氨纶废丝的醇解.纺织高校基础科学学报,2007,20(2): 212—215.耐光性聚氨酯复鞣填充剂MC—PUR的合成及应用性能研究.皮革科学与工程,2007,17(3):39—42.一种新型水性聚氨酯光油的制备及其性能探讨.中国皮革,2007.36(11:15—17.PP/TPU/纳米SiO:复合材料的制备与性能研究.化工新型材料,2007,35(7):78—80.二苯基甲烷二异氰酸酯精馏过程节能工艺研究.化学工程,2007.35(7):67—70.水性聚氨酯合成工艺及其改性研究.化学与黏合,2007,29 (4):293—295.双组分水性聚氨酯涂料的制备及性能研究.现代涂料与涂装,2007,10(7):24—26.影响水性紫外光固化聚氨酯丙烯酸酯乳液性能的因素.中国皮革,2007,36(15):46—50.窄分子量分布端羟基环氧乙烷一四氢呋喃共聚醚的合成及表征.中国胶粘剂,2007,16(7):6—9. CPE—g—HENTDI热塑性弹性体的制备和性能研究.橡胶工业,2007,54(6):341—344,.y一辐射对HDPE/PUR—T共混体系性能的影晌.工程塑料应用,2007,35(7):39—42.木质素聚氨酯薄膜合成条件及性能的研究.生物化学工程,2007,41(4):27—30.交联剂改性水性聚氨酯胶黏剂合成研究.化工生产与技术,2007.14(3):17—20.文献题录,,化学推进剂及其原材料文献题录(十七)溶胶一凝胶法制备RDX/SiO:纳米复合含能材料.含能材料,2007,l5(1):l6一l8.PET/N100粘合剂体系固化过程FTIR研究(II):TIR的动力学研究.固体火箭技术,2006,29(6):439—442.高氮含能化合物的合成及反应性.含能材料,2006,l4(6): 457—462.用抛射弹撞击法(Steven试验)研究PBX一2炸药加速老化前后反应能力.含能材料,2006,14(6):453—456.高能炸药TEX的研究进展.含能材料,2006,l4(6):467—470.金刚烷的结构,溶解.胜及热力学性质.含能材料,2006,14(6):485—490.氮杂环含能化合物的研究进展.含能材料,2006,l4(6): 475—484.5一氨基一3一硝基一l,2,4一三唑(ANTA)的合成工艺改进.含能材料,2006,14(6):439—440.7一氨基一6一硝基苯并二氧化呋咱合成新方法.含能材料, 2006,14(6):436-438.六元氮杂环取代四嗪化合物的密度泛函理论研究.含能材料,2006,l4(6):430—435.FOX一7热分解起始机理及NO2对其催化效应的理论研究含能材料,2006,14(6):425—428.3,4一二硝基呋咱基氧化呋Ilfi(DNTF)的研究进展.含能材料,2006,l4(6):463—466.四乙酰基二甲酰基六氮杂异伍兹烷的硝解杂质与硝解机理.兵工学报,2007,28(1):20—22.美国普惠公司吸气式高超声速推进技术发展综述.飞航导弹,2007(11:55—58.偏二甲肼纯度分析方法的改进.分析测试技术与仪器, 2006,l2(4):243-245.大孑L树脂对对硝基苯胺的吸附行为及其应用研尧离子交换与吸附,2006,22(6):503—5l1.肼分解用块状AI2O载体的研制.工业催化,2007,l5(1): 63—66.含纳米金属粉高能推进剂热分解?胜能和燃烧火焰结构分析.飞航导弹,2006(12):47—49.室温条件下硝酸羟胺的催化分解.催化学报,2007,28(1):l一2.液体碳氢燃料云雾爆轰特性的实验研究.爆炸与击,2006,26(6):543-549.均四嗪热分解机理的从头算分子动力学模拟及密度泛涵理论研究.含能材料,2006,14(6):421—424.硝酸肼及硝酸肼基推进剂的研究进展.飞航导弹,2007(2):5l一55.NEPE类推进剂的寿命预估.推进技术,2006,27(6):572—576.光辐照固体推进剂材料的冲量耦合机制分析.高能量密度物理,2006(4):139—141..固体酒精的制备工艺研究.化工技术与开发,2006,35(12): 36—38.非叠氮燃气发生剂配方研制进展.宇航材料工艺,2007,37 (1):l1一l5.FOX一7热分解动力学和机理研究.爆炸与冲击,2006,26 (6):528-531.激光一感应复合加热法制备碳包覆纳米铝粉.推进技术, 2007,28(3):333-336.用超临界水氧化技术降解废水中的TNT.火炸药学报, 2007,30(3):34—36.固体推进剂用金属燃烧剂的研究及应用.化学推进剂与高分子材料,2007,5(4):6—12.推进剂组分相容.胜研究方法.化学推进剂与高分子材料, 2006,5(4):30-36.端羟基聚环氧氯丙烷羟值测定.化学推进剂与高分子材料,2007,5(4):53—56.国内外复合固体推进剂燃速催化剂研究进展.固体火箭技术,2007,30(1):44—47.新型高燃速推进剂在固体发动机内燃烧特?胜研究.固体火箭技术,2007,30(1):48—51.固液火箭发动机燃~LDPE热解产物分布研究.固体火箭技术,2007,30(1):57—59.二茂铁及其衍生物的应用与研究进展.江西化工,2007(2): 8一l1.NEPE推进剂力学性能与化学安定性关联老化行为及机理.推进技术,2007,28(3):327—332.富氮高能物质BTA Tz的热分解动力学和分解机理.推进技术,2007,28(3):322—326.NGu对含RDX硝胺发射药燃烧性能的影响.火炸药学报, 2007,30(3):72-74.含硼富燃推进剂压强指数的影响因素.火炸药学报,2007, 30(3):62-64.包覆层可靠性对高燃速火药燃速测试的影响及改进.火炸药学报,2007,30(3):59—61.适应高压强的HTPB推进剂的燃烧性能.火炸药学报, 2007,30(3):55-58.湿式氧化法处理TNT红水火炸药学报,2007,30(3):48—51.重结晶降低RDX感度研究火炸药学报,2007,30(3):45—47.PYX的热分解特性.火炸药学报,2007,30(2):36—40.纳米NiCu复合粉对AP及AP/HTPB推进剂热分解的催化作用.固体火箭技术,2007,30(1):52—56.粘合剂对钨系延期药燃速的影响.含能材料,2007,15(2):I44一I47.P(E—CO—T)-N100预聚物的合成,表征及其在改性双基推进剂粘合剂体系中的应用.精细化工,2007.24(5):42】一424.2-(2一硝基苯基)吡咯烷f34:1,2】f60】富勒烯的合成.火炸药学报,2007,30(2):29～32..含ACP改性双基推进剂的燃烧转爆轰实验研究.火炸药字报,2007,30(2):17—20.化学推进剂与高分子材料70.ChemicalPropellants&PolymericMaterials2008年第6卷第3期无定形硼粉的溶剂法提纯.火炸药学报,2007,30(2):8—12.RDX/PEG悬浮液的流变性能.火炸药学报,2007,30(2):5—7.含能复合催化剂对微烟推进剂燃烧性能的影响.火炸药学报,2007,3O(2):1_4.硝胺类炸药颗粒表面包覆的研究进展.含能材料,2007,15(2):188-192.废水溶液中金属离子对O,/HO氧化TNT能力的影响.含能材料,2007,l5(2):18l一184.不同碳纳米材料的微波衰减性能研究.含能材料,2007,15(2):148-150.纯度标准物质HMX的制备及均匀性检验.火炸药学报,2007,30(3):26-29.低压下硝胺发射药燃烧性能研究.含能材料,2007,l5(2):l25一l27.离子液体催化甲苯绿色硝化反应研究.含能材料,2007,15(2):122-124.黑火药的防潮包覆技术研究.含能材料,2007,l5(2):l14一l17.一段反应时间对HMx制备的影响.含能材料,2007,l5(2):l12一l13.硝酸脲与黑索今混合炸药的制备及性能研究.含能材料,2007,l5(2):109-1l1.DSC—FTIR联用研究HTPB/AP和HTPB/AP/AI体系的热分解.含能材料,2007,l5(2):105一l08.多羟基聚丁二烯的合成研究.广州化工,2007,35(3):29—31.含RDX的炸药废水0,氧化处理试验研究.含能材料,2007,l5(2):l78一l80.废水中偏二甲肼在Ni/Fe催化剂上的催化分解研究.分子催化,2007,2l(2):104—108.固体推进剂危险源的定量评估方法.火炸药学报,2007,30 (3):41-44.笼形j~(--硝基苯基)硅倍半氧烷的合成及性能研究.含能材料,2007,15(3):201—204.超细PYX的制备和性能测试.含能材料,2007,l5(3):198—200.N一甲基一2一(3一硝基苯基)utt咯烷【34:1,2][601富勒烯的合成与性能研究.含能材料,2007,l5(3):196—197.非线性等转化率的微,积分法及其在含能材料物理化学研究中的应用.含能材料,2007,l5(3):l93一l95.丁酮连氮水解制肼的工艺研究.广东化工,2007,34(7):19—21.3,3一二硝基一4,4一氧化偶氮呋咱(DNOAF)的热分解特性.推进技术,2007,28(4):445—448.硼在固体推进剂中的应用展望.飞航导弹,2007(8):49—53. KNO3/C6H5NO3/NC点火药研究.含能材料,2007,l5(3): 209—213.工业废水中三硝基化合物的测定.山西化工,2007,27(4): 37—39.BNCP超细粒子的制备和表征.含能材料,2007,l5(3):214—216.废水中偏二甲肼在Ni/Fe催化剂上的催化分解研究.分子催化,2007,21(2):l04—108.有机含能二硝酸盐的研究进展.合成化学,2007,l5(4): 395—399.含SrCO,低燃速HTPB推进剂燃烧压强温度敏感特性研究.湖北航天科技,2007(3):4—10.四硝基并哌嗪的研究进展及在推进剂中的应用前景.飞航导弹,2007(9):52—55.声化学胺化法合成TA TB.精细化工,2007,24(10):94l一943.国外含能材料的生物合成研究进展.化学通报,2007,70(8):5.82-586.超临界水氧化处理TNT炸药废水的研究.含能材料,2007,l5(3):285-288.2一(3一硝基苯基)utt咯烷[34:l,2】【60】富勒烯的合成与理论分析.火炸药学报,2007,30(3):22—25.利用ANN法预估芳香族多硝基化合物的密度.火炸药学报,2007,30(3):9一l5.丁三醇三硝酸酯与高分子黏合剂的相互作用.火炸药学报,2007,30(3):1-4.热分析一红外联用对PDADN热分解动力学的研究.固体火箭技术,2007,30(3):233—237.高氮含能化合物偶氮四唑三氨基胍盐的热分解研究.固体火箭技术,2007,30(3):238—242.纳米NiO/CNTs和Co3OdCNTs对AP及HTPB/AP推进剂热分解的影响.固体火箭技术,2007,30(3):243—247.双四唑盐的合成及表征.固体火箭技术,2007,30(3):248—252.二硝基吡唑并吡唑(DNPP)合成工艺研究.含能材料,2007,l5(3):205-208.钝感高能材料.v一脒基脲二硝酰胺盐的研究进展.含能材料,2007,l5(3):289—293.硝酸脲与RDX共晶炸药研究.火炸药学报,2007,30(2): 49—51.旋转填料床中O,,卜IO法处理TNT红水.含能材料,2007,l5(3):281-284.Washburn薄层毛细渗透法测定e晶型CL一20的表面能及其分量.含能材料,2007,l5(3):269—272.JMZ发射药力学性能研究.含能材料,2007,l5(3):235—239.硼氢化钠(NaBF~)在燃烧剂中的应用研究.含能材料,2007,2(31):234.碳酰肼的溶解度,溶解焓及其在溶剂中的溶解反应.含能材料,2007,l5(3):224—227.RDX粒度对改性双基推进剂性能影响.含能材料,2007,l5 (3):220—223.BNCP粒度对固体激光起爆感度和延期时间的影响.含能材料,2007,l5(3):2l7—2l9.含能粘合~IJPAMMO的合成与性能研究.含能材料,2007,l5(1):53-55.HMX,CL一20和DNTF自由基的光照检测.火炸药学报, 2007,30(2):33—35.。
IPDI／HDI型水性聚氨酯分散体的合成及性能研究
IPDI／HDI型水性聚氨酯分散体的合成及性能研究来源: 作者: 发布时间:2009-10-29摘要：以脂肪族异氰酸酯[异佛尔酮二异氰酸酯(1PDl)、六次甲基二异氰酸酯(HD，)1、聚醚(N-220)为主要原料，通过丙酮法合成了水性聚氨酯(WPU)分散体。
探讨了门(1PDI中-NCO)：门(HDI中-NCO)比例、后扩链剂用量和交联度等对WPU胶膜力学性能和耐溶剂(水和乙醇)性能的影响。
结果表明：随着n(1PDI中-NCO)：门(HDI中-NCO)比例的增加，WPU胶膜的拉伸强度提高，断裂伸长率、耐水性和耐乙醇性均下降；当门(1PDI中-NCO)：门(HDI中-NCO)二0．25：1B寸，WPU胶膜的吸水率只有6％；随着后扩链剂用量或交联度的增加，WPU 胶膜的拉伸强度提高、断裂伸长率下降。
0 前言水性聚氨酯(WPU)是以水为分散介质的二元胶体体系，它不仅具有溶剂型聚氨酯(PU)的优点(如优良的耐低温性、柔韧性好和粘接强度高等)，而且还具有不燃、气味小、不污染环境、节约能源和操作加工方便等优点。
目前，WPU已在涂料、胶粘剂(包括汽车内饰件、装饰材料、复合薄膜、鞋底和鞋帮等材料的粘接)和皮革涂饰剂等方面得到广泛应用。
WPU的原料价格随着国产化以及生产品种和规模的不断扩大而逐渐降低，使得WPU的研究和应用逐步趋于完善。
目前，国内对芳香族异氰酸酯类WPU的研究报道较多，而对脂肪族异氰酸酯类WPU的研究则报道较少。
随着人们生活水平的不断提高，环保、健康、高性能和综合性能优异的绿色产品已逐渐成为未来发展的主流，因此，环保性能更好的脂肪族异氰酸酯类WPU产品将越来越受到重视。
本试验采用脂肪族异佛尔酮二异氰酸酯(1PD!)、六次甲基二异氰酸酯(HDl)和聚醚(N-220)为主要原料，以乙二胺(EDA)为后扩链剂，制取IDPI／HDI型WPU分散体，并分析了原料配比、后扩链剂用量和交联度等对WPU性能的影响。
水性聚氨酯资料(科天化工)
三、水性聚氨酯的制备
1.
II.
制备原料
多异氰酸酯
脂肪族异氰酸酯，常用的主要有六亚甲基二异氰酸酯(HDI) 、3-异氰酸酯基亚甲基-3,5,5-三甲基环己基二异氰酸酯简 称异佛尔酮二异氰酸酯（IPDI）、4,4-二环己基甲基二异氰 酸酯（H12MDI）和四亚甲基二异氰酸酯（TMXDI）等。 它们具有很好的光稳定性和柔韧性，同时耐水解性比芳香族 二异氰酸酯要好，因而用其合成的PU产品的储存稳定性好。 高品质的PUD一般采用脂肪族或脂环族异氰酸酯为原料。
四、水性聚氨酯性能表述
6. 耐水性
物理性吸水（聚醚型）和化学水解（聚酯型）； 测试方法 ：浸润法和液滴法
水性聚氨酯特点：存在亲水基团：采用改性、交联 或减少亲水基团含量的方法。
四、水性聚氨酯性能表述
7. 表面性能
表面张力； 水接触角 ；
亲水性和表面粗糙度是最主要的因素。
四、水性聚氨酯性能表述
三、水性聚氨酯的制备
1. 制备原料
聚合物多元醇 聚醚多元醇
主链上的烃基由醚键联结。聚醚多元醇具有柔韧度优越、 透气性好、水解稳定性、成本低廉等优点，但存在着对表面 能低的表面附着力差，耐紫外光和耐候性差等缺点。常用的 聚醚多元醇包括聚氧化丙烯醚二醇（PPG）、聚乙二醇醚 （PEG）、聚四亚甲基醚二醇（PTMG）和共聚醚二醇等。
我国的水性聚氨酯研制开发多以PPG为主要低聚物多元醇 原料，近年来，PTMG由于其优良的机械强度以及耐水解性， 应用越来越广泛 。
三、水性聚氨酯的制备
1. 制备原料
聚合物多元醇 聚酯多元醇
一般是由二元羧酸或酸酐与小分子二元醇（或二元醇与三元 醇的混合物）脱水缩聚而成。聚酯型聚氨酯强度高、粘结力好， 但也存在耐水剂性差和透气性低等缺点，并且其原料成本比聚醚 多元醇高。常用的聚酯包括己二酸与乙二醇、丙二醇、丁二醇、 一缩二乙二醇分别合成的聚酯二醇以及聚ε-己内酯（PCL），聚 碳酸酯（PC）等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脂环族阴离子水性聚氨酯分散体的结构及表征柴淑玲1,杨莉燕2,谭惠民3 (1.山东轻工业学院轻化与环境工程学院,济南250100;2.北京石油化工学院材料与化工学院,北京102617;3.北京理工大学材料科学与工程学院,北京100081) 摘 要:以异佛二酮二异氰酸酯(I P D I )为原料,采用内乳化法合成了不同羧基含量的阴离子水性聚氨酯分散液,利用FT -I R 、DSC 、TE M 、TG A 、XRD 对其结构进行了表征。
结果表明,所合成的水性聚氨酯中氢键主要存在于硬段的亚氨基与硬段的氨酯羰基和脲羰基之间。
在-100～220℃的温度范围内出现了2个玻璃化转变,其热分解主要经历了两个阶段。
随着羧基质量分数增加,水性聚氨酯硬段与硬段间的氢键增加,软段的玻璃化温度向低温方向移动,硬段的玻璃化温度向高温方向移动,其胶束粒子的平均粒径变小。
关键词:水性聚氨酯;氢键结构;粒子结构;羧基含量;热分析中图分类号:T Q 62017 文献标识码:A 文章编号:0253-4312(2007)07-0057-04作者简介:柴淑玲(1965—),女,博士,副教授,主要从事高分子材料合成与应用研究。
Stucture and Characteri zati on of Cycloali phati c Aqueous Polyurethane D ispersi onChai Shuling 1,Yang L iyan 2,Tan Hui m in3(1.School of L ight Che m istry and Environm ental Engineering,Shandong Institute of L ight Industry,J inan 250100,China;School of M aterial and Che m ical Engineering,B eijing Institute of Petroche m ical Technology,B eijing 102617,China;3.School of M aterial Science and Engineering,B eijing Institute of Technology,B eijing 100081,China ) Abstract:The title ani onic aqueous polyurethane dis persi ons with different carboxyl a mounts were syn 2thesized thr ough self -e mulsifying method fr om cycl oali phatic is ophor one diis ocyanate (I P D I ).The struc 2tures of aqueous dis persi onswere characterized by FT -I R,DSC,TE M ,TG A and XRD.The results showed that the hydr ogen bond in the ani onic aqueous polyurethane syste m ,mainly existed bet w een —NH of hard seg ments and —NHCOO —or —NHCONH —of hard seg ments .The aqueous polyurethane are a t w o phase structure syste m s:t w o glass transiti ons were f ound in the range of -100～220℃.Its heat decompositi on al 2s o exhibited t w o stages .And with increase of carboxyl gr oup a mounts,the hydr ogen bonds in hard seg ments are increased,the glass transiti on te mperature of s oft seg ments moved t owards the l ower te mperature,but the glass transiti on te mperature of hard seg ments moved t owards the higher te mperature,the average dia meters of m icelle particles are decreased . Key W ords:aqueous polyurethane;hydr ogen bond;particle structure;carboxyl gr oup a mount;heat analysis0 引 言水性聚氨酯与溶剂型聚氨酯相比,具有不燃、无毒、不污染环境,节能易加工等优点。
水性聚氨酯广泛应用于印刷、印染、橡胶、造纸、粘合剂等行业,使用领域不断扩大。
国外在水性聚氨酯方面的研究较为成熟[1-3],已经有1000多个专利,而国内由于受原料品种及价格等因素的影响,对水性聚氨酯的研究还很不充分,主要局限在以T D I 为原料的水性聚氨酯的研究方面[4],关于以脂环族二异氰酸酯为原料合成的纳米级水性聚氨酯的研究较少,尤其是其氢键结构、相结构等。
本文以脂环族二异氰酸酯-异佛二酮二异氰酸酯(I P D I )为原料,合成了水性聚氨酯分散体,主要研究羧基含量对其胶束粒子和膜的结构的影响。
1 实验部分1.1 原料异佛二酮二异氰酸酯(I P D I ):工业级,德国进口,重蒸后使用;聚氧化丙烯多元醇(PPG ):工业级,天津石油化工三厂,平均数均相对分子质量为2000或3000,平均官能度为2或3;聚四氢呋喃二醇(PT MG ):工业品,美国进口,数均相对分子质量为1000;二羟甲基丙酸(DMP A ):工业级,北京林氏精化新材料有限公司;二月桂酸二丁基锡(T -12):分析纯,北京益利57第37卷第7期涂料工业Vol .37 No .72007年7月P A I N T &COATI N GS I N DUSTRY Jul .2007精细化学品公司;邻苯二甲酸二丁酯(DOP):分析纯,北京市旭东化工厂;丙酮:分析纯,北京化工厂,经减压蒸馏;三乙胺:分析纯,北京益利精细化学品公司。
1.2 阴离子水性聚氨酯的合成称定量的PPG、PT MG、DMP A于三口烧瓶中,升温到80℃,加入定量的I P D I后,再滴加计量的5%的T-12的DOP 溶液,恒温反应,直至—NCO值接近理论值后,降温,用丙酮溶解,经扩链,中和,乳化,减压除丙酮,最后调节pH值=815,得到阴离子型聚氨酯水分散液3份,编号依次为A、B、C,其余条件相同,羧基质量分数分别为115%、215%、312%。
1.3 测试与表征1.3.1 红外光谱分析傅里叶变换红外(FT-I R)采用B ruker Equinox55傅里叶变换红外光谱仪,溴化钾压片,分辨率4c m-1,扫描次数16次。
1.3.2 示差扫描量热分析示差扫描量热分析(DSC)采用Perkin-El m er公司的Pyrisl D SC仪,样品量5～8mg,氮气保护,气流速率30mL/m in,温度范围-100～100℃。
样品先升温到200℃,恒温3m in,然后淬冷到-100℃,恒温3m in,再以20℃/m in升温速率升温测量。
1.3.3 透射电镜观察将水性聚氨酯分散体稀释后,滴在300目的铜网上自然晾干。
在H itachi H-800型透射电子显微镜下观察染色后的粒子的形态。
1.3.4 热失质量分析采用perkin-El m er TG A-7型热失质量分析仪,样品量5～8mg,载气N2,载气流速30mL/m in,升温速率10℃/m in。
1.3.5 X射线衍射采用R iguku B/max-2400X射线衍射仪进行测定,样品为薄膜,室温下测定,扫描角度范围为3～60(°)。
2 结果与讨论2.1 阴离子水性聚氨酯的红外光谱分析[5]在聚醚型聚氨酯的分子结构中含有氨酯硬段、氨酯脲硬段以及聚醚软段,两种硬段都存在着能提供质子的亚氨基—NH。
氨酯羰基—NHCOO—和脲羰基—NHC ONH—是硬段的质子受体,聚醚的醚氧基—O—是软段的质子受体,因此体系中存在着氢键。
亚氨基和氨酯羰基以及脲羰基间的氢键属于硬段之间的相互作用,它的形成会促进硬段间的相互聚集,因而硬-硬氢键程度越强烈越有利于体系的相分离。
而亚氨基和醚氧基之间的氢键则是软-硬段之间的相互作用,它的存在有利于软硬段之间的相容,氢键化程度越高体系的相均匀程度也越高。
图1是不同羧基含量的水性聚氨酯的红外光谱图。
未氢键化的N—H伸缩振动峰在3450cm-1附近,氢键化的N—H键伸缩振动向低波数方向移动。
在所研究的体系中,氢键化的N—H键的伸缩振动峰在3332～3367cm-1之间有强的吸收峰,未氢键化的N—H伸缩振动峰在3450cm-1附近有一小肩峰,从两者面积之比可知,N—H键大部分形成了氢键。
(A)w(—COOH)=118%;(B)w(—COOH)=215%;(C)w(—COOH)=312%图1 聚氨酯试样红外光谱图Fig.1 FT-I R s pectrum of polyurethane samp les 在聚氨酯中游离氨酯羰基吸收峰位于1730c m-1左右,氢键化的氨酯羰基移向低波数方向。
在所研究的体系中,氢键化的氨酯羰基的吸收峰在1713～1718cm-1之间有强的吸收峰,而在1730cm-1处没有观察游离的氨酯羰基的吸收峰,说明氨酯羰基大部分形成了氢键。
在聚氨酯中游离脲羰基吸收峰在1695c m-1左右,氢键化的脲羰基的吸收峰在1635～1650c m-1之间。
在所研究的体系中,氢键化的脲羰基在1648c m-1附近有小的吸收峰,而在1695c m-1附近没有观察到游离脲羰基吸收峰,显然脲羰基几乎都形成了氢键。
在所研究的体系中醚氧基的C—O键的伸缩振动峰在1108c m-1附近,纯的聚丙二醇醚的醚氧基C—O键的伸缩振动峰在1110c m-1波数处,说明醚氧基的氢键化程度很低,大部分醚氧基以游离态形式存在。
且随羧基含量增大,醚氧基中C—O键的振动峰位置和峰形没什么变化,说明羧基含量对醚氧基的氢键化程度影响不大。
N—H键的弯曲振动和C—N键的伸缩振动峰在1535c m-1附近,在所研究的不同羧基含量体系中,从A样的1542117c m-1到C样的1533198c m-1处的吸收峰就是N—H 键的弯曲振动和C—N键的伸缩振动峰,不同羧基含量对其峰的强度影响不大。
