钢结构设计图与施工详图编制深度有何差别
钢结构工程施工详图的设计深度、流程和绘制方法
钢结构工程施工详图的设计深度、流程和绘制方法1．施工详图设计的深度及设计流程（1）钢结构施工详图的深度要遵照钢结构设计规范对构件的构造予以完善，通过设计图提供的内力进行焊缝计算或螺栓连接计算，以便确定杆件长度和连接板尺寸。
按便于施工的原则，并考虑运输和安装的能力确定构件的分段。
（2）通过制图将构件的整体形象，构件中各零件的加工尺寸和要求，零件间的连接方法等详尽地介绍给构件制作人员。
将构件所处的平面和立面位置，以及构件之间、构件与外部其他构件之间的连接方法等详尽地介绍给构件的安装人员。
（3）绘制钢结构施工详图的人员必须对钢结构加工制作、生产程序和安装方法有所了解，才能使绘制的施工详图实用。
（4）绘制钢结构施工详图关键在于“详”。
图纸是直接下料的依据，故尺寸标注要详细准确。
图纸表达要“意图明确”“语言精练”，要争取“最少的图形，最清楚地表达设计意图”，以减少绘制图纸工作量，达到提高设计人员劳动效率的目的。
施工详图设计的工作流程如图2-1所示。
图2-1 施工详图设计一般流程图2．钢结构施工详图的绘制钢结构施工详图的图纸内容包括：图纸目录、总说明、锚栓布置图、构件布置图、安装节点图、构件详图。
1.总说明包括但不限于以下内容：（1）设计依据。
（2）工程概况。
（3）结构选用钢材的材质和牌号要求。
（4）焊接材料的材质和牌号要求，或螺栓连接的性能等级和精度类别要求。
（5）结构构件在加工制作过程的技术要求和注意事项。
（6）结构安装过程中的技术要求和注意事项。
（7）对构件质量检验的手段、等级要求，以及检验的依据。
（8）构件的分段要求及注意事项。
（9）钢结构的除锈和防腐以及防火要求。
（10）其他方面的特殊要求与说明。
2.锚栓布置图锚栓布置图是根据设计图进行设计，必须表明整个结构物的定位轴线和标高。
在施工详图中必须表明锚栓中心与定位轴线的关系尺寸、锚栓之间的定位尺寸。
绘制锚栓详图标明锚栓长度，在螺纹处的直径及埋设深度的圆钢直径、埋设深度以及锚固弯勾长度，标明双螺母及其规格，如果同一根柱脚有多个锚栓，则在锚栓之间应设置固定架，把锚栓的相对位置固定好，固定架应有较好的刚度，固定架标明其标高位置，然后列出材料表。
钢结构设计制图深度和表示方法
五、钢结构施工详图的设计内容(2)
a） 在设计中不得任意加大焊缝，应尽量避 免焊缝的立体交叉。
焊缝布置应尽量对称于构件或节点板截 面中和轴，避免偏心传力。 b） 焊脚尺寸，不得小于1.5√t，当焊件厚 度等于或小于时，则最小焊缝焊脚尺寸应与厚 度相同，角焊缝焊脚尺寸不宜大于较薄焊件厚 度的1.2倍。角焊缝长度不得小于8hf和40mm。
2016/10/26
三、钢结构设计图的内容 (4)
3. 纵、横、立面图：
当房屋钢结构比较高大或平面布置比较复 杂柱网不太规则，或立面高低错落，为表达 清楚整个结构体系的全貌，宜绘制纵、横、 立面图，主要表达结构的外形轮廓，相关尺 寸和标高，纵横轴线编号及跨度尺寸和高度 尺寸，剖面宜选择具有代表性的或需要特殊 表示清楚的地方。
中国建筑标准设计研究所
2016/10/26
三、钢结构设计图的内容 (17)
6. 构件图
平面桁架和立体桁架、格构式构件以及截面较 为复杂的组合构件等需要绘制构件图，门式钢刚架 由于采用变截面，故也要绘制构件图，通过构件图 表达构件外形及其几何尺寸，以方便绘制施工详图。 平面或立体桁架构件图。一般杆件均可用单线 绘制，但弦杆必须注明重心距，其几何尺寸应以重 心线为准。
中国建筑标准设计研究所
2016/10/26
一、钢结构设计制图阶段划分(2)
建议把钢结构设计制图分为设计图和施工 详图两个阶段。
设计图原则上必须由具有相应设计资质级 别的设计单位设计编制。 施工详图原则上是由具有相应设计资质级 别的钢结构加工制造企业或委托设计单位完 成。
中国建筑标准设计研究所
4.4.6 构件编号：首先必须按"建筑结构制 图标准"规定的常用构件代号作为构件编号构 件代号，在实际工程中，可能会有在一项目 里，同样名称而不同材料的构件，为便于区 分，可在构件代号前加注材料代号，但要在 图纸中加以说明。一些特殊构件在常用构件 代号中未作出规定，可参照规定的编制方法 用汉语拼音字头编代号。
钢结构设计制图深度和表示方法
2019/10/13
中国建筑标准设计研究所
三、钢结构设计图的内容 (14)
2019/10/13
图纸幅面为A1和A2的构件表宽度可取170mm，增加备注栏 图纸幅面为A3的构件表宽度可取90mm。
如果构件截面已确定其连接方法细部尺寸已在图上交代 内力一栏可只提供柱底板处的内力。否则均应填写以便绘 工详图。网架或桁架杆件较多的构件可以在图上表示杆件 和内力。
2019/10/13
中国建筑标准设计研究所
一、钢结构设计制图阶段划分(2)
建议把钢结构设计制图分为设计图和施工 详图两个阶段。
设计图原则上必须由具有相应设计资质级 别的设计单位设计编制。
施工详图原则上是由具有相应设计资质级 别的钢结构加工制造企业或委托设计单位完 成。
2019/10/13
中国建筑标准设计研究所
中国建筑标准设计研究所
三、钢结构设计图的内容 (17)
6. 构件图
平面桁架和立体桁架、格构式构件以及截面 为复杂的组合构件等需要绘制构件图，门式钢刚架 由于采用变截面，故也要绘制构件图，通过构件图 表达构件外形及其几何尺寸，以方便绘制施工详图
平面或立体桁架构件图。一般杆件均可用单 绘制，但弦杆必须注明重心距，其几何尺寸应以重 心线为准。
2019/10/13
中国建筑标准设计研究所
三、钢结构设计图的内容 (13)
4.4.7 结构布置图中的构件，当为实腹截 面或钢管时，可用单线条绘制，并明确表示 构件间连接点的位置。粗实线为有编号数字 的构件，细实线为有关联但非主要表示的其 他构件，虚线可用来表示垂直支撑和隅撑等
4.4.8 每张构件布置图均应列出构件表， 具体如下表：
三、钢结构设计图的内容 (1)

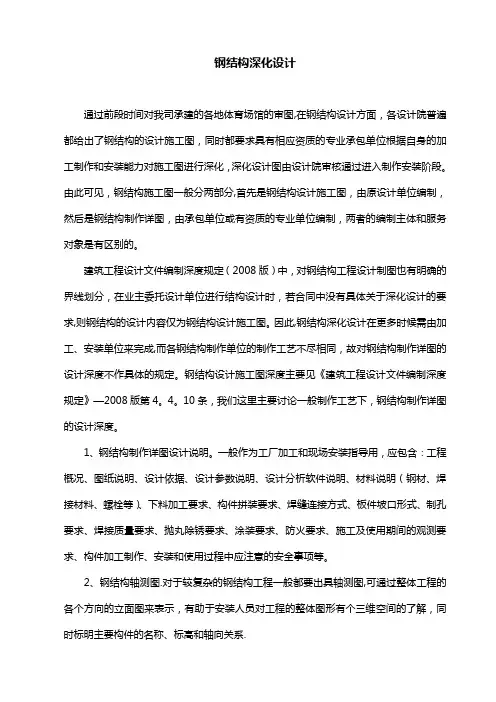

钢结构设计深化
钢结构深化设计通过前段时间对我司承建的各地体育场馆的审图,在钢结构设计方面，各设计院普遍都给出了钢结构的设计施工图，同时都要求具有相应资质的专业承包单位根据自身的加工制作和安装能力对施工图进行深化，深化设计图由设计院审核通过进入制作安装阶段。
由此可见，钢结构施工图一般分两部分,首先是钢结构设计施工图，由原设计单位编制，然后是钢结构制作详图，由承包单位或有资质的专业单位编制，两者的编制主体和服务对象是有区别的。
建筑工程设计文件编制深度规定（2008版）中，对钢结构工程设计制图也有明确的界线划分，在业主委托设计单位进行结构设计时，若合同中没有具体关于深化设计的要求,则钢结构的设计内容仅为钢结构设计施工图。
因此,钢结构深化设计在更多时候需由加工、安装单位来完成,而各钢结构制作单位的制作工艺不尽相同，故对钢结构制作详图的设计深度不作具体的规定。
钢结构设计施工图深度主要见《建筑工程设计文件编制深度规定》—2008版第4。
4。
10条，我们这里主要讨论一般制作工艺下，钢结构制作详图的设计深度。
1、钢结构制作详图设计说明。
一般作为工厂加工和现场安装指导用，应包含：工程概况、图纸说明、设计依据、设计参数说明、设计分析软件说明、材料说明（钢材、焊接材料、螺栓等）、下料加工要求、构件拼装要求、焊缝连接方式、板件坡口形式、制孔要求、焊接质量要求、抛丸除锈要求、涂装要求、防火要求、施工及使用期间的观测要求、构件加工制作、安装和使用过程中应注意的安全事项等。
2、钢结构轴测图.对于较复杂的钢结构工程一般都要出具轴测图,可通过整体工程的各个方向的立面图来表示，有助于安装人员对工程的整体图形有个三维空间的了解，同时标明主要构件的名称、标高和轴向关系.3、构件布置图.主要作为现场安装用，深化设计人员根据结构图中构件截面大小、构件长度、不同用途的构件进行归并、分类，将构件编号反映到建筑结构的实际位置中去，采用平面布置图、剖面图、索引图等不同方式进行表达.构件的定位应根据其轴线定位、标高、细部尺寸、文字说明加以表达，以满足现场安装要求。
钢结构设计图的深度
钢结构设计图的深度摘自------互联网一、钢结构1 铜结构设计制图分为钢结构设计图和钢结构施工详图两阶段。
2 钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。
注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。
3 钢结构设计图1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；4）构件与节点详图a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。
b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。
4 钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。
