新风系统设计教程
浅谈新风系统设计方法
浅谈新风系统设计方法摘要：新风系统设计就是将室外空气，经过滤、冷却或加热、除湿或加湿后，按照所规定的新风量标准送入空调房间。
新风系统是目前改善房间空气品质的主要措施之一。
关键词：暖通；新风系统；设计；方法一、新风系统的概念新风系统是由新风换气机及管道附件组成的一套独立空气处理系统，新风换气机将室外新鲜空气经过过滤、净化，通过管道输送到室内，在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，在室内会形成“新风流动场”，从而满足室内新风换气的需要，保证空调房间的空气品质。
实施方案是：采用高风压、大流量风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风风机向室外排出的方式强迫在系统内形成新风流动场。
在送风的同时对进入室内的空气进过滤、灭毒、杀菌、增氧、预热（冬天）。
二、新风系统形式1.单向流新风系统单向流新风系统是基于机械式通风系统三大原则之一，中央机械式排风与自然进风结合，从而形成的多元化通风系统，由风机、进风口、排风口及各种管道和接头组成的。
安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内混浊的空气经安装在室内的吸风口通过风机排出室外，在室内形成几个有效的负压区，室内空气持续不断的向负压区流动并排出室外，室外新鲜空气由安装在窗框上方的进风口不断的向室内补充，从而一直呼吸到高品质的新鲜空气。
该新风系统的送风系统无须送风管道的连接，而排风管道一般安装于过道、卫生间等通常有吊顶的地方，基本上不额外占用空间。
2.区域性新风系统区域性新风系统的设计形式是将建筑划分为若干个区域，在每个建筑区域中设计一个新风系统。
由于区域性的新风系统一般比较大，因此区域性的新风系统通常使用的是组合式的空调器作为新风机，这样不仅能够有效的保证新风处理的质量，并且还有利于热回收设计以及管理、维修工作的开展。
但是该类型的新风系统由于系统较为庞大，并且新风口的数量较多，因此区域性的新风系统大都存在着灵活性差，投资成本较高，风量调节困难等缺点。
新风系统设计课件
1
目
Ⅰ. 新量确定 Ⅱ. 新荷算 Ⅲ. 新 Ⅳ. 新 Ⅴ.新布置
概述
随着社会展，新建筑不断出，空要求越来越高，不同建筑可以有不同空方式，同一种建 筑也可以有多种方式，某些建筑的中央空和家用空不能适其需要，此出了商用空 ——可以一拖多或一拖一（定、）商用的、直接蒸式空系。在公、等公共所，商 用空使用越来越普遍，但在具体的工程中，只重室内空气的温、湿度，不重室内空气品，如 新度（ CO、CO2度）、度（粉度）。因此，本文将重点分析商用空系新的重要 性及新准、常的几种新引入方式，并提出在中合理的新方式。
Eliminate outside air around window
office
Meeting room
Storage
windbreak lobby
factory
Area Air conditioning
Factory
storage
Dining hall
Partial
Air conditioning
概述
采用新的好： 1.不用开窗也能享受大自然的新空气； 2.避免“空病 ”； 3.稀人呼出的 co2，充氧气； 4.清除人散气味，室内、家具、装修等散的气味。 5.解室内湿度。 6.有效排出菌、病毒等。
生要求 充局部排量 保空房正
1.新量确定
确定新量的依据： ①生要求 ;②充局部排量 ;③保持空房的 “正 ”要求。 一般新量采用以下两种方法： ①最小新量 ;②气次数。 最小新量算公式： 新风量(m3/h)=（建筑面积/单位面积人数）×每人每小时最小新风量(m3/人.h)-1
3.新
Robby/H all
WindProof Room
Kitchen
新风系统设计方案和新风量计算方法详解
新风系统设计方案和新风量计算方法详解一、新风系统设计方案：1.系统布局：根据建筑的结构特点和使用功能，确定新风系统的布局。
一般来说，新风系统的进风口应尽可能远离污染源，排风口应尽可能远离供气口。
同时，要保证系统的通风效果良好，室内温度和湿度均匀分布。
2.空气处理设备选择：根据建筑的使用需求和空气质量要求，选择适合的空气处理设备。
常见的空气处理设备包括新风机组、过滤器、换热器、加湿器、除湿器等。
根据实际情况选择合适的设备，保证室内空气的质量。
3.风管设计：根据建筑的布局和新风系统的布局，设计合理的风管系统。
风管的直径、长度、布局和连接方式都需要考虑，以保证新风系统的通风效果和运行效率。
同时，要考虑风管的材质和密封性能，避免漏风和噪音问题。
4.控制系统设计：根据新风系统的控制需求，设计相应的控制系统。
一般来说，新风系统的控制系统包括温度控制、湿度控制、风速控制等。
同时，要考虑系统的节能性能和智能化程度，以提高系统的运行效率和舒适性。
二、新风量计算方法：1.室内空气质量需求：首先确定室内空气质量需求，包括室内CO2浓度、PM2.5浓度、TVOC浓度等。
这些参数可根据国家标准或行业标准确定，以保证室内空气的质量。
2.新风量计算：根据室内空气质量需求和建筑的使用需求，计算新风量。
一般来说，新风量计算可根据以下公式进行：新风量=(室内CO2浓度目标-室内CO2浓度初始)×室内空气体积/(换气次数×CO2生成量)。
其中，室内空气体积为室内空间的体积，换气次数为室内空气的更换次数，CO2生成量为人体每小时产生的二氧化碳量。
3.设备选择和布局：根据新风量计算结果，选择合适的空气处理设备和风管系统。
设备的选择要满足新风量的要求，同时要考虑系统的运行效率和维护成本。
风管的布局要合理，保证新风的均匀分布和室内空气的流通。
4.控制系统设计：根据新风量的要求，设计相应的控制系统。
控制系统要能够准确控制新风量的大小，同时要根据室内空气质量的变化，实时调节新风量。
新风系统设计教程两篇
新风系统设计教程两篇篇一：新风系统设计教程一新风方案的选择1．1空调系统的新风量，应符合下列规定：（1）不小于人员所需新风量，以及补偿排风和保持室内正压所需风量两项中的较大值；（2）人员所需新风量应满足下表的要求，并根据人员的活动和工作性质以及在室内的停留时间等因素确定。
（3）工业建筑应保证每人不小于30m3/h的新风量。
1．2当空调系统不设新风系统时，室外风仍可通过门、窗的缝隙渗透到室内，因此负荷计算时，必须计算通过围护结构、门、窗缝隙渗入室内的新风负荷，渗入的空气量可按不小于以下换气次数估算：适用于一面或二面有门、窗暴露的房间，当房间有三面或四面门、窗暴露面时，应乘以系数1.15。
1．3与多联式中央空调相配套，常用的新风方案有三种：①新风处理机；②全热交换器；③风机箱直接送风（新风不处理）。
（1）板翅式全热交换器板翅式全热交换器的热交换单元是采用不燃性矿物纤维作为基材，经专门加工制成吸湿、透湿性能良好的纸状波形折摺态，能够实现湿度（水分子）的交换，这样，温度和湿度不同的两股气流相间通过各自流道时，一方面通过传导进行显热的交换，另一方面，也在水蒸气分压力差的作用下，透过薄的纸状层进行质－湿的交换。
（2）三种方案的对比如下：另外，显热交换器有时也会采用，与全热交换器相比，其优点为：热交换元件是以交叉叠放的铝箔波纹板作为基材制成的，寿命长；其缺点为：只能回收显热，不能回收潜热，焓效率较低。
（3）通过以上对比，可以看出，“风机箱直接送风”这种新风方案，处理不当会造成室内舒适度下降，实际工程中应用较少；对于新风处理机和全热交换器这两种方案，应首选新风处理机，因为该方案将室外新风处理到室内设计状态，处理效果最好，最规范。
1．3除以上三种外，其它新风方案有：（1）选用风冷热泵水机和水盘管的新风机组；（2）高层的塔楼选用多联机系统，而裙房选用传统的水机系统时，可以考虑用水机系统带上塔楼的新风系统；（3）选用其他品牌的直接蒸发的新风机组。
机房新风系统和排风系统的方案设计方法
新风系统的方案设计方法：设计方案时，即便再简单的方案，我们也应该先做方案、再扒图纸、作出预算的程序，这样我们就不会丢项、报错。
复杂的项目，应该编制联系人表格；方便现场沟通；一、确定新（排）风机的风量：空调系统的新风量依据机房设计规范应取以下三项中的最大值：1．室内总送风量的5%;因此我们需要知道空调型号，循环风量，数量；2．保证工作人员每人40m-603/h；，因此我们需要知道最大工位数，但通常这个因素都不会影响到最终的风量取值；3．维持室内正压：即主机房相对于室外9.8PA，其他房间相对于室外4.9PA；通常，我们取机房的容积的2倍配置新风量；因此我们需要知道室内的长宽高，高度指参与循环的高度，通常指楼板间距。
二、根据室内特点，确定适用的新（排）风机的形式：柜式特点：好看安装简单效果直观使用方便维护方便，但是要求安装在新风采集口附近，占用地面，设备价稍贵（总造价未必贵，因为节省很多安装费）；吊顶式特点：隐藏安装，不占地；设备价格相对便宜，安装位置灵活，但安装费较高，维护较麻烦，效果不直接；窗机简单便宜，过滤效率低，易堵；一般与中间商商量采取；三、确定功能：需要温度预处理吗？需要双向换气吗？需要主动排风吗？需要余压阀吗？需要防火阀吗？过滤级别有无特别要求？四、确定新（排）风系统的路由，新（排）风从何处进？经过什么路线？最终送（排）到何处？此时需要尽量详细的平面图纸，并在图纸上标明制作草图；路线要保证可行，尽量少弯头、三通等增加阻力的设计。
一般新风要送到机房空调回风口1m距离内；如果直接送到室内，则风管尽量减少阻力。
风口布局在门口附近，人感觉正压较大，因为人通常通过门缝漏风感觉正压的。
风道系统不要阻隔空调系统的回风。
要考虑梁的走向，梁下空间一般较低。
正规的排烟风道尽量伸到地板下抽出烟气，因为烟气比重大，是沉在地面上的。
新风换气机的两个外墙风口距离要尽量远，最好1.5m以上，防止短路。
室内的送排风口同理也要尽量远。
新风系统设计教程
新风系统设计教程一、新风方案的选择1．1 空调系统的新风量，应切合以下规定：（1）不小于人员所需新风量，以及赔偿排风和保持室内正压所需风量两项中的较大值；（2）人员所需新风量应知足下表的要求，并依据人员的活动和工作性质以及在室内的逗留时间等要素确立。
（3）工业建筑应保证 ? 人不小于 30m3/h 的新风量。
1．2 当空调系统不设新风系统时，室外风仍可经过门、窗的空隙浸透到室内，所以负荷计算时，一定计算经过Χ护结构、门、窗空隙浸透室内的新风负荷，浸透的空肚量可按不小于以下换气次数估量：合用于一面或二面有门、窗暴?的房间，当房间有三面或四周门、窗暴?面时，应乘以系数 1.15 。
1．3 与多联式中央空调相当套，常用的新风方案有三种：①新风办理机；②全热互换器；③风机箱直接送风（新风不办理）。
（1）板翅式全热互换器板翅式全热互换器的热互换单元是采纳不燃性矿物纤维作为基材，经特意加工制成吸湿、透湿性能优秀的纸状波形折摺态，能够实现湿度（水分子）的互换，这样，温度和湿度不一样的两股气流相间经过各自流道时，一方面经过传导进行显热的互换，另一方面，也在水蒸气分压力差的作用下，透过薄的纸状层进行质－湿的互换。
（2）显热互换器有时也会采纳，与全热互换器对比，其长处为：热互换元件是以交错叠放的铝箔涟漪板作为基材制成的，寿命长；其弊端为：只好回收显热，不可以回收潜热，焓效率较低。
（3）“风机箱直接送风” 这类新风方案，办理不妥会造成室内舒坦度降落，实质工程中应用较少；关于新风办理机和全热互换器这两种方案，应首选新风办理机，由于该方案将室外新风办理到室内设计状态，办理成效最好，最规范。
1．3 除以上三种外，其余新风方案有：（1）采纳风冷热泵水机和水盘管的新风机组；（2）高层的塔￥采纳多联机系统，而裙房采纳传统的水机系统时，能够考虑用水机系统带上塔￥的新风系统；（3）采纳其余品牌的直接蒸发的新风机组。
（4）机械排风、自然进风的“会呼吸”的新风系统。
某酒店新风系统设计方案
某酒店新风系统设计方案为了提供一个舒适、健康的环境给入住的客人，在设计酒店的新风系统时，需要考虑以下因素：室内空气质量、温湿度控制、噪音控制、节能环保等。
首先，我们需要确定新风系统的设计参数，包括酒店的总面积、房间数量、床位数量等。
然后，根据设计参数，计算新风系统的风量需求。
根据既定的酒店标准，每个房间的新风量应该是多少，从而可以确定整个酒店的总新风量。
接下来，我们需要确定新风系统的空气处理流程。
一般来说，新风系统应该包括空气过滤、加热或制冷、加湿或除湿等处理过程。
空气过滤是确保室内空气质量的第一步，可以使用高效过滤器来去除空气中的颗粒物和有害气体。
加热或制冷过程可以根据不同的季节和气候来调节室内温度。
加湿或除湿过程可以根据室内的湿度情况来调节室内湿度，保持适宜的湿度水平。
在新风系统的设计过程中，噪音控制也是一个重要的考虑因素。
为了确保客人的休息质量，新风系统应该尽量降低运行噪音。
可以使用静音风机、隔音材料等技术手段来减少噪音的传播。
除了室内舒适性，节能环保也是新风系统设计的重要目标。
可以采用热回收技术来回收室内空气的能量，减少能源的消耗。
同时，可以使用高效节能的新风机组和风管系统，减少系统的压力损失。
在新风系统的实施过程中，还需要考虑系统的可靠性和易维护性。
可以选择高质量的设备和材料，降低系统故障的可能性。
在系统安装完成后，还需要进行定期的维护和保养工作，确保系统的正常运行。
综上所述，酒店新风系统设计方案包括确定设计参数、计算新风量需求、确定空气处理流程、噪音控制、节能环保和系统的可靠性和易维护性。
通过合理的设计和实施，可以为酒店提供一个舒适、健康的室内环境，提高客人的入住体验。
新风系统设计教程
新风系统设计教程新风系统是一种能够为室内提供新鲜空气的系统，它通过过滤外界空气并将其引入室内，同时排出室内的污浊空气。
在如今空气污染严重的环境下，新风系统的设计越来越受到人们的关注和重视。
本文将介绍新风系统设计的一些关键因素和步骤。
首先，新风系统设计需要考虑的第一个因素是室内外的空气质量。
在设计新风系统之前，需要对当地的空气质量进行调查和分析。
可以通过网络或当地环保局等渠道获取相关数据，比如PM2.5浓度、有害气体含量等。
如果当地空气质量较好，可以选择较低的过滤等级，反之则需要选择更高的过滤等级。
其次，新风系统设计还需要考虑室内外的温度差异。
在设计过程中，需要估算室内外的温度差异，并根据之前的调查数据选择适当的处理方式。
例如，可以通过加装加热器或制冷器来调节室内空气的温度，并确保室内外温度差异不会影响到人们的生活。
接下来，新风系统的设计还需要考虑室内外的湿度差异。
在一些湿度较大的地区，新风系统可能需要配备除湿机来降低室内空气的湿度。
而在一些湿度较低的地区，则可以通过增加室内的加湿设备来提高室内空气的湿度。
此外，新风系统设计还需要考虑室内的空气循环。
一般来说，新风系统应该使室内外空气进行一定的混合循环，以保持室内的空气清新。
可以通过设置气流引导板、选用合适的新风口和排风口位置等措施来实现良好的空气循环效果。
在新风系统的设计过程中，还需要考虑噪音和能耗的问题。
一些低噪音、高效能的设备可以帮助减少噪音和能耗。
此外，注意设备的定期维护和清洁也是保持良好工作状态的关键。
最后，新风系统设计需要根据实际情况选择合适的设备和材料。
在市场上有许多不同类型的新风系统设备可供选择，包括集中式新风系统、分散式新风系统等。
根据空间大小、使用需求以及预算等多方面因素，选择合适的设备和材料是非常重要的。
综上所述，新风系统设计需要考虑空气质量、温度差异、湿度差异、空气循环、噪音和能耗等因素。
通过合理的设计和选择合适的设备和材料，新风系统能够为人们提供清新的室内空气，改善室内环境，提高生活质量。
新风系统的设计总结及方法
新风的设计(参考自大金VRV系统设计手册)1、风管风速2、系统新风量的确定根据人数和人均新风量计算：（通常用于舒适性空调）必须的新风量（m3/h）=Q×A/B Q—所需人均新风量（m3/h·人）A—新风区域面积（m2）B—人均占有面积（m2/人）注：3、大金全新风处理机和普通VRV室内机的区别：⑴处理能力不同新风机将室外空气处理到与室内空气接近的状态，在同样的送风量下，新风量所需要处理的焓、湿量远高于普通室内机，因此在产品设计中，新风机具有更多的管排数、换热面积更大，以此来满足能力要求。
⑵容量控制方式不同新风机以出风口的送风温度作为反馈信号，进行容量调节；普通室内机以室内的回风温度为反馈信号，调节容量。
鉴于上述区别：普通空调室内机不能替代新风机进行新风的对应。
否则将出现：A、普通室内机不能满足新风的处理要求；B、室内机以回风温度作为反馈信号，机组一直判断室内冷量不够，以此始终以最大负荷工作，长期运转将降低设备寿命，使故障率上升。
4、全热交换器的设计注意事项⑴若全热交换器放于卫生间的吊顶空间内，为了保证机器的使用寿命，建议吊顶要做防潮处理；⑵新风引入口和排气口在同一面时，风口间距离至少间隔3米；⑶新风引入口处应设防虫·防尘用的过滤网（初效过滤网），并加装风量调节阀门，同时安装防雨百叶。
5、新风系统的送回风口与空调系统的送回风口的配合方式建议及注意事项⑴空调室内机为风管式时，新风送风口尽量靠近空调送风口，使得两种不同温度的气流混合，尽量优化室内的舒适度；⑵空调室内机为天花板嵌入式室内机时，新风送风口距空调送风口（至少1米以上），以免影响空调机内机回风温度探头误操作；。
新风系统设计方案
新风系统设计方案新风换气机是一种将室外新鲜气体经过过滤、热交换处理后送进室内，同时又将室内受污染的有害气体经过过滤、热交换处理后排出室外，而室内的温度基本不受新风影响的一种高效节能，环保型的高科技产品。
以下是对新风产品的介绍及工程安装的说明：一、亚都新风换气机的基本结构亚都新风换气机主要由热交换系统、动力系统、过滤系统、控制系统，降噪系统及箱体组成。
①热交换系统亚都新风换气机采用了叉流、静止板式热交换器。
亦即冷、热气体的运动方向相互垂直，其气流属于湍流边界层内的对流换热性质。
充分的热交换可以达到较高的节能效果。
②动力系统亚都换气机动力部分采用的是高效率、低噪声风机。
将经过过滤、热交换处理后的室外新鲜空气强制性送入室内，同时把经过过滤和热交换处理后的室内有害气体强制性排出室外。
③过滤系统亚都换气机的过滤系统采用初效过滤器。
换气机在两个进风口处分别设置空气过滤器，可有效过滤空气中的灰尘粒子、纤维等杂质，有效地阻止室外空气中的尘埃等杂质进入室内以到净化的目的，并确保主机的热交换部件被污物附着而影响设备性能。
④控制系统亚都换气机选用可靠的电器组件，安全可靠长寿命运行实现对风量的控制。
⑤降噪系统亚都新风换气机主机外壳内侧粘贴聚乙烯发泡材料，钣金件结合处有长效密封材料，可有效地降低整机的噪音。
⑥外壳亚都新风换气机的外壳采用柜架结构。
分别采用冷板喷塑、不锈钢板等不同材质，亦可根据用户实际需求选择不同材质加工二、新风设备工作原理：新风换气机工作原理示意图三、安装设计说明1、设计依据：《采暖通风与空气调节设计规范》（GBJ19-87）《公共建筑节能设计标准》（GB50189-2005）企业标准新风换气机样本2、设备选型：根据各房间内人员新风量满足30m3/h，及各房间体积所需新风量按每小时1次换气次数计算，综合两方面的数据选择安装新风换气机的型号。
3、设计安装说明：根据家居户型所特有的特点，即：所需新风量小，管道相对较长的特点。
新风系统施工设计方案
新风系统施工设计方案一、方案背景随着人们对居住环境的要求越来越高，新风系统作为一种提供新鲜空气的技术手段，逐渐在建筑工程中得到应用。
本文旨在提出一种新风系统施工设计方案，以满足居住者对室内空气质量的需求。
二、设计原则1.保持空气新鲜：新风系统应能够实现室内外空气的循环和交换，确保室内空气始终保持新鲜。
2.能耗低：设计方案应考虑能源的节约和合理利用，尽可能降低系统的运行成本。
3.安全可靠：新风系统的施工设计需符合相关规范和标准，确保系统的安全可靠性。
4.易于调控：设计方案应具有良好的可调控性，满足不同季节和不同环境下的空气需求。
三、施工设计步骤1.系统布局设计考虑建筑结构和使用功能，确定新风系统的主要布局。
合理安排新风机组、送风口和回风口的位置，确保能够有效地覆盖整个室内空间。
2.管道设计根据建筑的具体情况，设计合理的风管系统。
确定风管的材质、规格和布置方式，确保风管的密封性和气流畅通。
3.空调机组选型根据建筑的面积和使用情况，选择适当的空调机组。
考虑机组的制冷/制热能力、换气量和噪音等因素，以及系统的能效比要求。
4.送风管道计算根据建筑的需求和新风系统的设计指标，计算出相应的送风管道尺寸。
确保送风管道的风速、压力和噪音等参数符合要求。
5.新风系统控制方式设计根据建筑的使用情况和居民的需求，确定新风系统的控制方式。
可以采用手动控制或自动控制，确保系统的易操作性和智能化程度。
6.系统调试和运行完成新风系统的安装后，进行系统调试和运行。
根据设计参数和实际工况，调节系统的运行参数，确保系统能够正常工作。
四、施工要点1.材料选用新风系统施工所用材料应符合国家相关标准和规范，具有耐腐蚀、耐热、隔音等性能。
2.施工工艺根据设计要求，采用专业施工工艺进行施工。
确保管道的连接牢固、气密性好，并注意施工现场的整洁和安全。
3.质量检验在施工过程中，进行质量检验，确保系统的安全可靠性。
包括风管的密封性测试、电气设备的接地测试等。
新风系统设计ppt课件
方法一：根据人数和人均新风量计算：必须的新风量（m3/h) = Q*A/B Q ------ 所需人均新风量（m3/h.人） A ------ 新风区域面积（m2） B ------ 人均占有面积（m2/人） 方法二：根据房间体积和换气次数计算：必须的新风量（m3/h) = C*D*E C ------ 每小时必需的换气次数（次/h) D ------ 新风区域面积（m2） E ------ 天花板高度（m）
四、机械通风的方式
根据通风动力应用方式的不同，机械通风可分为三种。 方式一：给气和排气均利用机械力量。此种方式对于房间的送风量和排风量 都可以进行很好的控制，从而可以保证室内的风量平衡或控制房间处于正压 或负压状态。全热交换器即为此种方式。
方式二：利用机械力量，自然排风。此时室内一般都出于正压状态。热泵型 全新风机即为机械给气，如要保证室内的风量平衡，在进行全新风设计时， 一般都另外需要考虑设置排风风机。
二、通风换气的分类
除了以上按照不同通风方法进行分类以外，还可以将通风换气分为局部换气 和全面换气。 局部换气是对发生污染的局部进行换气，适用于污染源固定的污染 场所，比如像厨房、工厂、实验室等这类的地方。 全面换气是随着全体空气的更换对室内空气的污染浓度进行稀释的 一个过程，它适用于污染源分散或不固定而无法采用局部排风的情况，比如 像办公室、工厂、仓库、集会所等这类地方。
9、特别需要注意的是：不可将普通空调室内机作为新风机使用，二者存在很大区 别：
1）处理能力不同 由于新风机要将室外空气处理到与室内空气接近的状态，在同样的送风量下，新风机需
要处理的焓、湿量远高于普通空调室内机，因此在产品设计中，新风机具有更多的排管数、更 大的换热面积，以满足其能力要求。比如同样风量都是1680m3/h的8HP全新风室内机和4HP空调 室内机，制冷能力后者仅为前者的一半； 2）容量控制方式不同
新风系统设计方案和新风量计算方法详解
新风系统设计方案和新风量计算方法详解一、新风系统设计方案1.基本原则(1)定义新风系统的设计目标，包括室内空气质量需求、温度和湿度要求等。
(2)根据建筑结构、使用功能和特殊要求等因素，确定新风系统的布置位置和新风进口的数量和位置。
(3)设计新风系统的送风和回风通道，保证风量均匀分布，减少气流的湍流，降低噪音。
(4)选择适当的送风和回风设备，如风扇、空气净化器等，确保系统正常运行，满足设计需求。
(5)设计新风系统的控制装置，实现自动控制和调节，提高系统的稳定性和效率。
2.新风系统设计流程新风系统的设计流程包括以下几个步骤：(1)确定室内空气质量需求，包括污染物浓度限制、温湿度要求等。
(2)根据建筑结构和使用功能，确定新风进口的位置和数量。
(3)计算新风量，根据新风量计算方法确定系统的风机型号和数量。
(4)设计新风系统的通道和风管，确保风量均匀分布。
(5)选择适当的送风设备，并设置相应的控制装置。
(6)进行系统调试和运行测试，保证系统的正常工作。
3.新风系统设计关键点(1)合理确定新风量，根据室内人员数量、作业强度、建筑密闭性等因素，计算出合适的新风量。
(2)选择适当的送风设备，根据室内空间大小和要求的送风效果来确定送风设备的型号和数量。
(3)设计风管和新风口，保证风量均匀分布，减少气流的湍流。
(4)设置相应的控制装置，实现自动控制和调节，提高系统的稳定性和效率。
二、新风量计算方法1.常用的新风量计算方法常用的新风量计算方法有人数法、面积法和消防法等。
(1)人数法：根据室内人员数量来确定新风量，一般按照每个人每小时需求15-30立方米新风量计算。
(2)面积法：根据室内空间的大小来确定新风量，一般按照每平方米10-20立方米新风量计算。
(3)消防法：根据建筑消防规定来确定新风量，一般按照每平方米1-2立方米新风量计算。
2.考虑因素在进行新风量计算时，需要考虑以下因素：(1)室内人员数量和活动强度：不同人员数量和活动强度对新风量的需求不同，需要进行准确的估算。
新风系统施工图的简易设计教程
新风系统施工图的简易设计教程一、工作原理新风系统是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。
实施方案是：采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。
在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热。
排风经过主机时与新风进行热回收交换，回收大部分能量通过新风送回室内。
借用大范围形成洁净空间的方案，保证进入室内的空气是洁净的。
以此达到室内空气净化环境的目的。
二、新风工程施工图设计文件的内容施工图设计文件应以施工图纸为主,包括设计说明、顶回风平面布置图、顶送风平面布置图、地送风平面布置图、新风主机安装示意图及地送风构造示意图等内容。
1、设计说明依照户型的面积和户型的平面布置作出施工说明。
2、顶回风平面布置图根据用户的需求和户型的布置图按照新风设计规范设计出新风回风布置图。
3、顶送风平面布置图根据用户的需求和户型的布置图按照新风设计规范设计出新风送风布置图。
4、地送风平面布置图根据用户的需求和户型的布置图按照新风设计规范设计出新风地送风布置图。
5、新风主机安装示意图(本图为全然交换主机)6、地送风构造示意图三、主要设备安装1、主机安装注意事项：a.根据通风主机的外形尺寸，制作通风主机的固定框架，并作防锈处理；b.将主机水平安装于房屋顶面，尽量靠近连接吸风口的厅室；c.通风主机与固定框架固定时，中间采用橡胶防震块作避震处理。
校准通风主机固定框架水平，无扭曲。
d.在通风主机安装位置附近应留有足够的空间，以便于维修和保养；家用型新风主机安装在吊顶内时，其附近应留有450×450的检修口一只，检修口预留位置应便于检修，上方无遮挡；e.根据通风主机的电动机功率、电压，进行电源线的配置。
新风系统设计方案两篇
新风系统设计方案两篇新风系统设计方案（一）新风换气机是一种将室外新鲜气体经过过滤、热交换处理后送进室内，同时又将室内受污染的有害气体经过过滤、热交换处理后排出室外，而室内的温度基本不受新风影响的一种高效节能，环保型的高科技产品。
以下是对新风产品的介绍及工程安装的说明：一、亚都新风换气机的基本结构亚都新风换气机主要由热交换系统、动力系统、过滤系统、控制系统，降噪系统及箱体组成。
①热交换系统亚都新风换气机采用了叉流、静止板式热交换器。
亦即冷、热气体的运动方向相互垂直，其气流属于湍流边界层内的对流换热性质。
充分的热交换可以达到较高的节能效果。
②动力系统亚都换气机动力部分采用的是高效率、低噪声风机。
将经过过滤、热交换处理后的室外新鲜空气强制性送入室内，同时把经过过滤和热交换处理后的室内有害气体强制性排出室外。
③过滤系统亚都换气机的过滤系统采用初效过滤器。
换气机在两个进风口处分别设置空气过滤器，可有效过滤空气中的灰尘粒子、纤维等杂质，有效地阻止室外空气中的尘埃等杂质进入室内以到净化的目的，并确保主机的热交换部件被污物附着而影响设备性能。
④控制系统亚都换气机选用可靠的电器组件，安全可靠长寿命运行实现对风量的控制。
⑤降噪系统亚都新风换气机主机外壳内侧粘贴聚乙烯发泡材料，钣金件结合处有长效密封材料，可有效地降低整机的噪音。
⑥外壳亚都新风换气机的外壳采用柜架结构。
分别采用冷板喷塑、不锈钢板等不同材质，亦可根据用户实际需求选择不同材质加工新风设备工作原理：新风换气机工作原意图三、安装设计说明1、设计依据：《采暖通风与空气调节设计规范》( GBJ19-87)《公共建筑节能设计标准》( GB50189-2005)企业标准新风换气机样本2、设备选型：根据各房间内人员新风量满足30m3/h,及各房间体积所需新风量按每小时1 次换气次数计算，综合两方面的数据选择安装新风换气机的型号。
3、设计安装说明：根据家居户型所特有的特点，即：所需新风量小，管道相对较长的特点。
新风系统设计方案三篇
新风系统设计方案三篇篇一：新风系统设计方案第一章简介新风系统是由新风换气机及管道附件组成的一套独立空气处理系统，新风换气机将室外新鲜气体经过过滤、净化，通过管道输送到室内。
同时将室内污浊、含氧量低的空气排出室外。
第二章什么是新风系统一、新风系统定义：英文名称又叫VMC的缩写中文翻译为可控式的管道通风系统或者新风系统VMC 可控式机械通风设计要求，由风级、管道、送风口和排风口等一个完整的VMC 系统，这个系统必须能够让建筑会呼吸，改善室内空气品质，这套系统其功能性和经济性匹配实现最优的方案。
二、新风系统的分类：单项流新风系统双向流新风系统双向流热交换新风系统三、新风系统的作用：目前室内空气比过去来讲逐步恶化，这方面的论述已经越来越多。
比较典型的是住宅不良空气在逐步的影响我们的健康，具体归类：病态建筑综合症、SBS、还有建筑有关的疾病BRI，包括老百姓接触的化学药剂装修污染。
SBS准确就是住宅越来越严密所延伸的问题，国内也称空调病。
BRI更多讲由于建筑应用材料设备不当导致一些延伸问题。
世界卫生组织对这个问题已经关注很久，也已经有很多这方面的理论，目前比较好的对室内改善的措施是通风换气。
1、单向流新风系统：通过一台风机与窗式进风器实现风机启动将室内污浊空气排到室外室内形成负压在外界大气压的作用下室外空气通过窗式进风器进入室内达到空气置换的目的适家宜居2、双向流新风系统：通过两台主机实现两台风机一台将室内的污浊空气强制排出室外另一台则将新鲜空气抽送到室内双向流系统的特点是强制进排空气并且在送风主机前端加装空气过滤系统（选配）达到空气送入室内的清洁适家宜居3、双向流热回收新风系统：一台热回收主机实现在北方由于冬天室内外温差较大送入室内的空气温度较低通过热回收主机将室内送向室外的空气与新进的空气进行热量交换以达到节能的目的四、新风系统的设计原则：VMC在机房设计原则新鲜空气由配电柜、工作间、服务器机房等洁净区域进入室内，污浊空气由室外等污染区域排除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

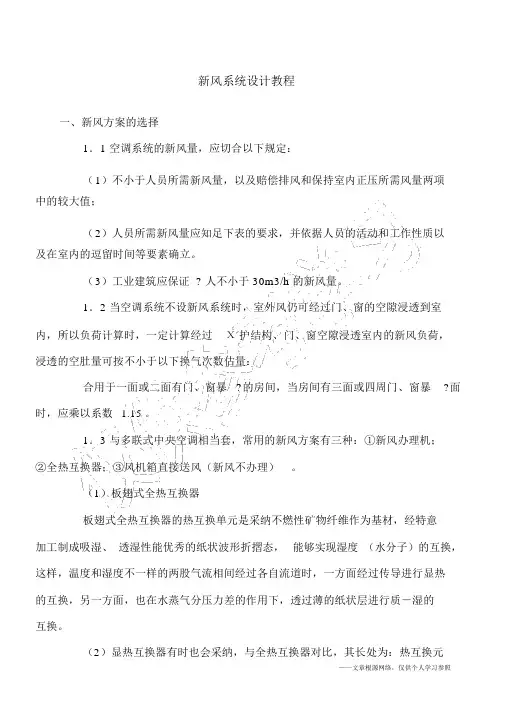

新风系统设计教程 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
一新风方案的选择
（3）通过以上对比，可以看出，“风机箱直接送风”这种新风方案，处理不当会造成室内舒适度下降，实际工程中应用较少；对于新风处理机和全
热交换器这两种方案，应首选新风处理机，因为该方案将室外新风处理
到室内设计状态，处理效果最好，最规范。
1．3除以上三种外，其它新风方案有：
（1）选用风冷热泵水机和水盘管的新风机组；
（2）高层的塔楼选用多联机系统，而裙房选用传统的水机系统时，可以考虑用水机系统带上塔楼的新风系统；
（3）选用其他品牌的直接蒸发的新风机组。
（4）机械排风、自然进风的“会呼吸”的新风系统。
1．4普通的风管式室内机与新风处理机相比，配件的选用、内部构造、控制方式以及工作范围等有很大的不同，风管机处理的是室内工况（回风工
况），不能处理全新风工况，因此不能当作新风机来用。
普通风管机可以处理新风与回风的混合风，新风量不应超过风管机处理风量的30%。
二新风系统的设计
首先要注意各种新风系统的使用范围，例如：
（1）新风处理机的使用范围为－5℃～43℃，冬季室外计算温度在－5℃以下的地区（包括青岛、济南、北京、大连等北方地区），不能直接使
用；如要使用，应在新风进风管上设空气预热器来预热新风。
（2）选择全热交换器，当室内空气的相对湿度较大或室外温度较低时，有可能会出现冷凝水，设计时必须查焓湿图仔细校核。
（3）当对空调及新风系统的要求较高时，不宜选用风机箱直接送风的方式。
2．2新风处理机应与室外机连接使用，当新风处理机与其它室内机共同连接到同一台室外机时，其当量制冷量按如下标准计算：140型，；224型，；
280型，。
当室外机只连接新风处理机时，配置率为100%。
2．3全热交换器连接到室外的两根风管（新风管和排风管）应设置不小于的坡度，坡向室外，以防冷凝水或雨水进入机组。
2．4必须注意噪音问题
大部分全热交换器样本上标注的噪音是在如下工况下测试的：设置于房间吊顶内，全热交换器的进、出风口均接风管且设消声措施，在机器下方米处测得；当实际工程与测试工况不同时，噪音会增大，风量越大，噪音越大。
（1）中小风量的全热交换器（或新风机），尽量放在专门的设备机房内或走廊、库房、卫生间等的吊顶内，不宜放在房间内，不能放在经理
室、贵宾室等重要的房间内。
（2）风量较大的全热交换器（或新风机），应放在专门的设备机房内，且风管系统要考虑设消声器。
2．5新风口、排风口的设置原则
（1）进风口应设在室外空气较清洁的地方,且在排风口的上风侧。
（2）当进、排风口在同侧时,排风口宜高于进风口6米,进、排风口在同侧同一高度时,不要相距太近，以免排风短路，其水平距离根据风量的大
小不宜小于10－20米。
（3）进风口的底部距离室外地面不宜小于2米，当布置在绿化地带时，不宜小于1米。
（4）进、排风口的噪声应符合环保部门的排放标准,否则应采取消声措施。
2．6新风由新风处理机或全热交换器处理过以后，建议单独设置新风口直接送至室内或将新风接至室内机送风口或送风管处，而不要把新风管接至室
内机回风管处，以免室内机停机时，新风反吹回风口处的过滤网，将积
聚在过滤网上的灰尘吹出。
当采用风机箱直接送新风时，宜将新风接至室内机送风管处，使得新风与处理后的空气混合后送入房间。
2．7全热交换器非常适合于会议室、多功能厅等大一些的空间，可以集中回风；当给多个房间送新风时，回风的设计有以下几种方案：（1）每个房间均设回风口和回风管，通过回风主管接至全热交换器。
（2）利用走廊集中回风，在房间与走廊的吊顶内设置一段通风管，连通房间与走廊，进行回风。
（3）利用走廊集中回风，在房间与走廊的隔墙上设置格栅回风口，将房间与走廊相通。
本方案走廊的噪声可以通过格栅风口传到房间内。
