VERICUT…中的三个坐标系
Model coordinate system
Tool Coordinate system
World Coordinate System
World Coordinate System: base coordinate system for VERICUT Tool Coordinate System: tool path coordinate system (刀轨坐标系) Model Coordinate System: model coordinate system (one set of axes
指定相对应的机床文件
点击刀轨文件对话框的设置（setting…) 出现对话框 可指定相关的 job文件 、 ctl文件、mch文 件及程控方法 (programming method)
指定刀轨方向
在定刀轨方向对话框中用户可指定多个 刀轨方向
刀具控制(Tool control)
操作者可以设置刀具在切削仿真中的显示情况及选择刀库
刀库管理（Tool manager)
点击ToolsTool manager 用户可以创建一个与NC加工相关的刀具 库 根据实际的 加工情况添加 刀具定义刀具 参数
刀具描述
定义刀具的参数 根据实际情况 定义刀具类型 描述刀具参数 及属性
定义刀柄及刀夹
完整的刀具由以下几部分组成如图： 用户在定义刀具参数的 对话框中输入刀柄及刀 夹的外轮廓坐标点如： PT(0,0)…… NOTE:坐标点至少三个
信息(Information)
关于刀轨文件的信息 VERICUT的日志文件
切削仿真的相关信息
vericut 基础
文件>打开 捷径=练习 文件=template2_mitsui_seiki_vertex550.VcProject
2. 创建毛坯
选中stock>添加模型>圆柱 高=260 半径=70
3. 读取一个刀具文件
在项目树中选择“加工刀具” 在“配置刀具”中选择“刀具库文件” 捷径=练习 文件=part1_tools.tls
测量加工后的工件 分析>测量>特征/记叙 颜色=red
选择图示的斜面
在图形区域右击，活动的坐标系>inclined
测量厚度
距离/角度
测量空间距离
测量孔的轴线到边缘的距离
在图形区域右击，活动的坐标系>Section 视图>剖面 PI类型=正X 测量>特征/记叙 选择孔 测量孔深
自动-比较
测量毛坯和设计模型的距离
开始仿真 分析>自动-比较
ห้องสมุดไป่ตู้
局部比较设定
创建一个项目文件
• 文件 > 新项目 • 开始新的: 毫米 • 新的项目名称=***.VcProject
3. 读取一个控制系统文件: fan31im.ctl 4. 读取一个机床文件: mitsui_seiki_vertex_550_5x.mch 5. 添加一个坐标系 将新坐标系命名为：G54.2P1
4. 添加数控程序
在项目树中选择“数控程序” 捷径=练习 文件=part2_nc_program.mcd 按 添加程序到“当前的数控程序”中
5. 开始仿真
找出程序中的错误
打开项目文件： template_error_detection.VcProject 添加毛坯：error_detection_stock.stl 添加刀具：error_detection.tls 添加程序：error_detection.mcd 开始仿真
VERICUT整套教程

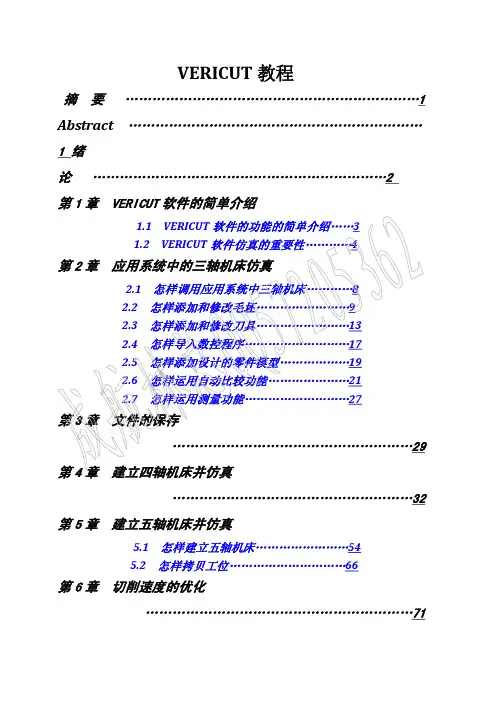

VERICUT教程摘 要 (1)Abstract …………………………………………………………1 绪论 (2)第 1 章 VERICUT 软件的简单介绍1.1 VERICUT 软件的功能的简单介绍 (3)1.2 VERICUT 软件仿真的重要性 (4)第 2 章 应用系统中的三轴机床仿真2.1 怎样调用应用系统中三轴机床 (8)2.2 怎样添加和修改毛坯 (9)2.3 怎样添加和修改刀具 (13)2.4 怎样导入数控程序 (17)2.5 怎样添加设计的零件模型 (19)2.6 怎样运用自动比较功能 (21)2.7 怎样运用测量功能 (27)第 3 章 文件的保存 (29)第 4 章 建立四轴机床并仿真 (32)第 5 章 建立五轴机床并仿真5.1 怎样建立五轴机床 (54)5.2 怎样拷贝工位 (66)第 6 章 切削速度的优化 (71)第1 章 VERICUT 软件的简单介绍1.1 VERICUT 软件功能和工作界面的简单介绍VERICUT 是一款专为制造业设计的CNC 数控机床加工仿真和优化软件。
VERICUT取代了传统的切削实验部件方式，通过模拟整个机床加工过程和校准加工程序的准确 性，来帮助用户清除编程错误和改进切削效率。
VERICUT 是仿真加工软件，可以模拟 G 代码程序，包括子程序、宏程序、循环、跳转、变量等；VERICUT 软件也能仿真机 床加工，进行碰撞检查，仿真后能对切削模型尺寸分析，还能对切削速度进行优化， 并输出仿真结果模型，以及生成工艺文件报表。
打开 VERICUT 应用程序后的工作界面如下： 工具栏项目树机床 / 切削模型视 图零件视图仿真到末端单步暂停重置模型倒回数控程序视图的个数和方式指示灯显示机床组件配置窗口配置可根据自己的习惯改变鼠标的操作风格：1.2 在加工前应用 VERICUT 软件仿真的重要性利用仿真加工，可以消除程序中的错误，如切伤工件、损坏夹具、折断刀具或碰 撞机床；可以减少机床的加工时间，减少实际的切削验证，减少废品和重复工作；可 以大幅度提高加工效率，改善加工质量，并降低生产成本，对现代制造业的发展具有 重要意义。
VERICUT多轴数控加工仿真教程PPT课件
• 按照工序和加工刀具进行仿真
15
三. VERICUT仿真过程管理
3.1 视图管理 View－Layout
16
三. VERICUT仿真过程管理
3.2 仿真报告 Info
• 监视仿真过程，提供有效反馈
G代码报告 控制文件报告 VERICUT日志
演讲人：XXXXXX
时 间：XX年XX月XX日
19
11
二. VERICUT多轴数控仿真系统
• 自定义刀具建模
12
二. VERICUT多轴数控仿真系统
2.4 机床运动检查 Setup－Machine－Settings
• 干涉碰撞检查
干涉检查组件
干涉检测余量
13
二. VERICUT多轴数控仿真系统
• 机床运动轴行程检查
忽略行程设置
14
二. VERICUT多轴数控仿真系统
多轴数控编程技术系列教程－仿真篇
VERICUT多轴数控加工仿真技术
1
一. VERICUT简介
VERICUT软件由NC程序验证模块、机床运动仿真模 块、优化路径模块、多轴模块、高级机床特征模块、实体 比较模块和CAD/CAM接口等模块组成。能进行NC程序优 化、缩短加工时间，可检查过切、欠切，防止机床碰撞、 超行程等错误。具有真实的三维实体显示效果，切削模型 可测量尺寸，并能保存模型供检验、后续工序切削加工。
17
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
VERICUT教程.pdf
文件(file)
n x.c mycax设计在线 yca m ww. --w 在线 设计 x yca m n x.c 视图布局 yca m 视图方向 ww. 属性 --w 线 选择/存储视图方位 计在 ax设 cn 工具栏 myc ax. myc ww. --w 在线 设计 cax .cn my cax .my w -ww 线计在 mycax设计在线 广告联系：gfj6598755@ ax设 myc
刀具轨迹（Tool path)
n x.c mycax设计在线 yca m ww. --w 在线 在刀轨文件对话框中打开已生成的刀轨文件 设计 x yca m n 用户可以指定刀轨类(Tool path.type) 加工类型 x c yca (Machining type)及文件 ww.m --w 开始段(Start 在线 设计 x .cn yca cut)和停止段 m cax y w.m w (Stop At)的位 --w 在线 设计 置等。 cax .cn my cax .my w -ww 线计在 mycax设计在线 广告联系：gfj6598755@ ax设 myc
VERICUT的简介
n x.c mycax设计在线 yca m ww. --w 在线 设计 x yca m n x.c yca m ww. --w 在线 设计 x .cn yca m cax y w.m w --w 在线 VERICUT… 设计 Machine Simulation… cax .cn my cax .my w -ww 线计在 mycax设计在线 广告联系：gfj6598755@ ax设 myc
视图(View)
n x.c mycax设计在线 yca m ww. --w 在线 设计 x yca m n x.c yca m ww. --w 在线 设计 x .cn yca m cax y w.m w --w 在线 设计 cax .cn my cax NOTE:当使用者用Analysis分析模型的厚度特征之间的距离 .my w -ww 等时应确保View Orientation的动态视图为OFF状态 线计在 mycax设计在线 广告联系：gfj6598755@ ax设 myc
vericut控制设定
vericut控制设定【实用版】目录1.Vericut 简介2.Vericut 控制设定的目的3.Vericut 控制设定的步骤4.Vericut 控制设定的应用实例5.总结正文1.Vericut 简介Vericut 是一款由美国 Mentor Graphics 公司开发的数控加工仿真软件，广泛应用于机械加工、模具制造等行业。
它能够在计算机上模拟数控机床的加工过程，以便在实际生产前检测和修正程序中的错误，提高加工精度和效率。
2.Vericut 控制设定的目的Vericut 控制设定的主要目的是为了确保数控程序在仿真过程中能够正确地执行，以便检测和修正可能出现的问题。
通过控制设定，用户可以指定仿真过程中各种操作参数，如加工速度、进给速度、刀具路径等。
3.Vericut 控制设定的步骤（1）创建或打开数控程序：在 Vericut 中，用户需要先创建或打开一个数控程序，以便进行控制设定。
（2）选择控制设定：在 Vericut 主界面的工具栏中，选择“控制设定”按钮，打开控制设定对话框。
（3）设定加工速度和进给速度：在控制设定对话框中，用户可以设置加工速度和进给速度。
加工速度是指刀具在单位时间内移动的距离，进给速度是指刀具在单位时间内的线性移动速度。
这两个参数的设定要根据实际加工条件和机床类型进行选择。
（4）设定刀具路径：刀具路径是指刀具在加工过程中的移动轨迹。
在控制设定对话框中，用户可以设置刀具路径的形状、起点和终点等参数。
（5）设定其他控制参数：除了上述参数外，Vericut 还提供了其他控制参数的设定，如主轴转速、刀具补偿、刀具切换等。
用户可以根据实际加工需求进行设定。
4.Vericut 控制设定的应用实例假设我们要使用 Vericut 对一个简单的铣削程序进行仿真，以下是使用 Vericut 控制设定的过程：（1）创建一个铣削程序，输入刀具的移动路径、加工速度和进给速度等参数。
（2）打开 Vericut 软件，选择“控制设定”按钮，打开控制设定对话框。
VERICUT 多轴数控加工仿真教程
又能仿真CAD/CAM后置处理的NC程序。
一.
VERICUT简介
VERICUT有与Pro/E、WorkNC 、MasterБайду номын сангаасAM 、
EdgeCAM、 CATIA 、 UG NX等CAD/CAM软件接口，可 以较方便的联合起来进行仿真。
二. VERICUT多轴数控仿真系统
2.1 机床模型树建模
• 分析机床结构，确定运动链
多轴数控编程技术系列教程－仿真篇
VERICUT多轴数控加工仿真技术
一.
VERICUT简介
VERICUT软件由NC程序验证模块、机床运动仿真模
块、优化路径模块、多轴模块、高级机床特征模块、实体 比较模块和CAD/CAM接口等模块组成。能进行NC程序优 化、缩短加工时间，可检查过切、欠切，防止机床碰撞、 超行程等错误。具有真实的三维实体显示效果，切削模型 可测量尺寸，并能保存模型供检验、后续工序切削加工。 VERICUT软件已广泛应用于航空、模具制造等行业， 其最大特点是可仿真各种CNC系统，既能仿真刀位文件，
• 干涉碰撞检查
干涉检测余量
干涉检查组件
二. VERICUT多轴数控仿真系统
• 机床运动轴行程检查
忽略行程设置
二. VERICUT多轴数控仿真系统
2.5 数控加工程序管理 Setup－ToolPath
• 按照工序和加工刀具进行仿真
三. VERICUT仿真过程管理
3.1 视图管理 View－Layout
– 定义NC代码中可能出现的符号及其属性 – 字符在words中定义后才能在虚拟数控系统中被识别
二. VERICUT多轴数控仿真系统
• 数控系统NC代码识别 Setup－Control－Word/Address
1.6VERICUT机床加工仿真过程
第1章VERICUT系统简介本章介绍VERICUT 7.2软件的系统需求、安装步骤和功能模块。
通过本章的学习，掌握VERICUT 7.2软件的系统需求、软件安装方法及其基本功能，了解VERICUT软件的工作过程。
1.1 系统要求VERICUT 7.2软件的系统要求如表1-1所示。
表1-1 VERICUT 7.2软件的系统要求设备配置硬盘空间1GB（完整安装包括：Library（控制系统库）、Sample（样本文件）、Help（帮助）和Java Run-Time）临时硬盘空间除1GB硬盘空间以外，安装VERICUT时需要有1GB的临时硬盘空间Page File 推荐使用两倍的可用物理内存操作系统VERICUT 7.2支持Windows 7 32位/64位、Windows Vista 32位/64位和Windows XP 32位/64位VERICUT 7.2不支持Windows 2000、Windows 98、Windows ME和Windows NT操作系统Java Run Time Environment 1.6.0_07 (included in the VERICUT installation)CATIA V5接口需要Windows Script 5.3或更新的版本物理内存建议最小1GB，首选2GB处理器英特尔奔腾处理器或者100%奔腾兼容的处理器，推荐2GHz或者更快的速度。
特别是在VERICUT中运行其他大的程序时，多处理器可以提高处理性能其他两键或者三键鼠标，建议使用带滚轮的三键鼠标网卡图像设备至少能够显示16位颜色兼容OpenGL图形加速器用于机床仿真视图和零件视图中进行动态的放大、缩小、旋转、平移等操作。
由于显示切削模型需要大量的图形内存，要求显存最低512MB，建议1GB 以上优先主要内容学习目标VERICUT授权许可文件可以支持安装在SUN SPARC/Solaris、Hewlett-Packard PARISC/HP-UX和IBM RS6000/AIX操作系统的服务器上，如表1-2所示。
第1章 Vericut功能概述
第1章Vericut功能概述1.1 本章要点和学习方法本章重点介绍Vericut常用的功能，同时对软件的菜单布局、常用功能进行介绍，通过仿真训练引导读者尽快入门。
本章是基础，初学者需要打开Vericut 7.3软件，根据书上的提示进行操作。
1.2 Vericut软件简介Vericut软件是美国CGTech公司出品的一款优秀的数控加工仿真软件，尤其在多轴加工方面功能强大、可靠性高，为广大多轴用户优化数控程序、有效利用设备提供了很大的帮助，应用这款软件可以提前预防撞刀、过切等加工事故的发生，因此在数控加工行业得到了广泛的应用。
1.3 Vericut的作用简单地说，Vericut软件可以对数控程序进行仿真，以检查其合理性和可行性，消除加工中可能出现的错误，提高加工效率。
1.4 Vericut的功能（1）机床运动模拟。
（2）数控程序加工仿真。
（3）零件加工结果分析。
（4）数控加工程序优化。
（5）车间文档制作，如工艺报告、测量报告。
（6）辅助分析及测量报告。
1.5 虚拟仿真和实际加工的关系（1）计算机里的“撞机”再严重都不怕，而实际加工中的撞机会导致严重的后果。
（2）虚拟加工是现代制造技术中最卓越的科研成果。
（3）虚拟加工是实际加工的前期检查及验证。
（4）如果虚拟加工出现错误，必须要分析原因及时纠错，否则会导致加工错误。
（5）要得到可靠的加工检验结果，其构建的机床模型、刀具、夹具、装夹方法以及数控程序都要和实际加工吻合，至少要做到与重要加工要素吻合。
1.6 Vericut 7.3界面介绍Vericut 7.3界面的菜单及工具栏很多，这里仅介绍最为常用且很重要的部分功能，另外部分功能还要在后续章节的实例特训中给予介绍。
1.6.1 Vericut 7.3软件的初始界面在桌面上双击Vericut 7.3的图标，或者从Windows界面的【开始】菜单中执行【所有程序】||命令，即可启动Vericut 7.3软件。
VERICUT使用说明书_轨迹优化
通过轨迹优化管理器建立轨迹优化库本节是利用轨迹优化管理器OptiPath Manager优化加工材料为H13 tool steel (硬度大约为200 HB)，并将优化的记录保存在轨迹优化库文件中，The following session (Optimize T ool Path Feedrates via OptiPath tool list method)demonstrates how to configure VERICUT for optimizing a G-code tool path file, including using the OptiPath Library created during this session.操作步骤:定义优化轨迹记录1. 开始新的用户文件（英制）∙打开文件File > Properties∙单位Default Units=Inch, OK∙新建File > New Session2. 使用轨迹优化管理器OptiPath Manager∙打开菜单OptiPath > Manager根据刀具执行功能的不同来确定不同的优化设置。
例如，刀具轨迹文件"op_mold.mcd"中用到的刀具：刀具1 (T1):描述: 直径0.625 4齿硬质合金平铣刀用途: 深度小于0.5，转速小于1200 RPM 的平面铣削刀具2 (T2):描述:直径0.75 dia. 4 齿硬质合金球铣刀用途: 外形半精铣削（仿行铣）配置直径0.625平铣刀最优化设置:3. 添加一个新的轨迹优化记录:材料= H13 工具钢，机床=三轴铣床，刀具类型=直径0.625，长1.50 硬质合金平铣刀齿数为4∙点击添加Add∙点击材料标题"Material"下表格，键入:H13 T ool Steel∙在机床Machine下键入: 3ax Mill∙在刀具类型下T ool Description 键入:.625D 1.50H FEM, Carbide∙在齿数T eeth type下键入:4∙点击优化轨迹刀具形状OptiPath Cutter Shape∙选择平铣刀∙输入直径Diameter(D)=.625, 高度Height(H)=1.5∙OK4.为刀具配置已知的成功切削条件∙轴向深度Axial Depth=.3∙有效半径宽度Radial Width=.625∙进给速率（/分）Feed Per Minute=8∙主轴转速Spindle Speed=1200在这种条件下,材料去除速率Volume Removal为每分钟1.5 立方英才cubic in. per minute.∙选择Volume Removal∙Clear Air Cut Feed Rate: "Default"∙改变默认空切削方式，输入空切削速度Air Cut Feed Rate=150∙打开设置标签Settings T ab∙选择增加切削次数方式Add More Cuts∙改变4处默认的选项重新定义∙最小转化速率Minimum Feedrate Change=3∙修整进刀速度Clean-up Feedrate=85∙最小切削进刀速度Minimum Cut Feedrate=1∙最大切削进刀速度Maximum Cut Feedrate=80∙圆弧进刀速度Circle Feedrate=Optimize∙打开切入/切出标签Entry/Exit T ab∙切入速度Entry Feedrate=Feed/Minute: 8∙刀距Clearance Distance= .1∙切削间隙Cut Distance=.1∙应用Apply5.同理配置直径0.750球铣刀最优化设置:材料= H13 工具钢，机床=三轴铣床，刀具类型=直径0.750，长1.50 硬质合金球铣刀齿数为4Axial Depth=1 Radial Width=.125 Feed Per Minute=12 Spindle Speed=1200Volume Removal 1.5 Chip Thickness 0.0019 Settings T ab（同上）6.保存设置好的轨迹优化库文件命名为"optipath.olb"∙在管理器窗口打开菜单: File > Save As∙Shortcut=Working Directory∙输入文件名File Name=optipath.olb, Save下面分别介绍两种不同的方法实现G代码轨迹的优化一．通过轨迹优化库文件的方法1. 打开用户文件"op_r"2. 通过轨迹优化控制器OptiPath Control 引用前面定义的轨迹优化库文件"optipath.olb" ，并指定材料和机床∙打开菜单OptiPath > 控制器Control∙在OptiPath Library后点击浏览 Browse∙Shortcut=Working Directory∙选择文件名optipath.olb, Open, (如果找不到"optipath.olb" ，则选择"op_mold.olb")∙OK∙输入材料Material= H13 tool Steel∙机床Machine=3 ax mill∙OK3. 通过刀具管理器Tool Manager 连接已定义优化参数记录修改刀具1和刀具2 的优化属性:在优化设置OP Setting标题下分别输入：1——0.625D 1.50H FEM, Carbide (4)2——0.750D 1.50H BEM, Carbide (4)4. 保存到新的刀具库文件"optipath.tls"5. 通过轨迹优化管理器生成优化的刀具轨迹文件"op_mold.opti"∙打开轨迹优化控制器OptiPath >Control∙定义优化的轨迹文件格式Optimized File=*.opti∙打开优化模式OptiPath Mode=On∙OK (这时VERICUT主窗口下的指示灯"OptiPath" 亮)6. 打开状态窗口，设置显示优化的速率、切削时间∙打开菜单Info > 性质状态Status∙配置Configure∙选中OP Time和OP Feedrate以及Tool Use Graph∙输入时间间隔Time interval=60 (minutes)∙OK7. 切削模型仿真∙点击8. 打开日志文件检查轨迹优化摘要"OptiPath Summary"∙打开菜单Info > 日志文件VERICUT Log∙找到"OptiPath Summary"∙关闭日志文件窗口二．通过优化轨迹刀具列表的方法1. 打开用户文件"op_r"2. 引用轨迹优化库文件"optipath.olb"同上3. 通过刀具列表tool list 连接已定义的轨迹优化参数记录∙打开菜单Setup > Toolpath∙选择刀具通过列表来改变Tool Change By=List∙点击使用列表Use Tool list∙清除"Prompt for Optipath settings while building"∙建立刀具列表Build Tool List在优化设置OptiPath Setting标题下分别输入:∙1: 0.625D 1.5H FEM, Carbide (4)∙2: 0.750D 1.5H BEM, Carbide (4)∙OK∙OK4. 保存到新的刀具库文件"optipath.tls"5. 通过轨迹优化管理器生成优化的刀具轨迹文件"op_mold.opti"∙打开轨迹优化控制器OptiPath >Control∙定义优化的轨迹文件格式Optimized File=*.opti∙打开优化模式OptiPath Mode=On∙OK (这时VERICUT主窗口下的指示灯"OptiPath" 亮)6. 打开状态窗口，设置显示优化的速率、切削时间∙打开菜单Info > 性质状态Status∙配置Configure∙选中OP Time和OP Feedrate以及Tool Use Graph∙输入时间间隔Time interval=60 (minutes)∙OK7. 切削模型仿真∙点击8. 打开日志文件检查轨迹优化摘要"OptiPath Summary"∙打开菜单Info > 日志文件VERICUT Log∙找到"OptiPath Summary"。
Vericut中文版
当我们建立好组件了以后，接下来就是要决定它的位置。按下 Position 后，会看到下面 的窗口。
图 1 Component Tree (c). 接下来点选 Base，所谓 Base，可以将其想象成机台中所有不会动的部份， 都可以称其为 Base。按下鼠标右键，选择 Component Attributes，就会出现 Model 的对话窗口。在 Type 里选择 Model File，然后再选择转存出来的 STL 档案，接 着在 Color 里，选择颜色。完成之后，按下 Add 钮就会增加到 Component Tree 里了。而就可以在绘图区里看到 Base 了，如图 2。
图 6 主轴之建构 (g). 再来要建构的是 X 轴，X 轴是与 Base 相关联的，所以对着 Base Append 一个 X Linear，再将其移动位置，完成后如图 7。
图 7 X 轴之建构 (h). 接着要建构夹具(Fixture)，夹具是与 X 轴关联的，但是在高速加工机的 模型中，因为没有绘制虎钳之类的夹具，而是直接将工件置于 X 轴上，所以就直 接在 X 轴下 Append 一个 Fixture 并将原先有个夹具删除，再将其移动到正确的 位置，注意的是夹具的移动也是属于 Component 的移动。如果需要侦测刀具是否 会在切削过程中碰撞夹具的话，可以绘制虎钳来模拟。建构完成后如图 8。
对于我们建构一台加工机而言，最重要的就是其各组件的关联性与其位置了，其中又以 关联性为最重要的，所以我们在建构时需特别注意，以免发生各轴之间的移动问题。下图是 我们决定好各组件的位置及关联性后的完成图。
vericut文档
1.打开项目文件： template_create_setup_document.vcproject
2. 改变背景颜色 “编辑” > “颜色” “定义” > “背景” > “颜色列表” > “white” 在零件视图右击：“背景样式” > “单色”
3. 创建3个尺寸视图 “项目” > “报告” > “工位方案”
• 文件名：create_reports_cgtech_logo.jpg
将“主体用”左键托到表的顶端， 并将“主题”改为“页标头”
• 选择第三个“页标头” 将“对准线”改为 “中”
• 插入工位视图
• 将工位视图的“对准线”设置为“中” • 用同样的方法添加工位视图“XY” “XZ”
XY视图长900 宽600 XZ视图长900 宽600
在坐标系下拉菜单中选择Program_Zero
• 添加水平方向尺寸：
• 点击添加后，再添加一个垂直方向尺寸
• 选择设置菜单 改变尺寸和文本的颜色
增加一个新的视图
添加如右图所示的尺寸
• 增加一个XZ视图，并添加尺寸
• 选择注释菜单
改变3个方案的填充比例
• 在报告中使用设置好的工位方案 “项目” > “报告” > “报告模版” &g创建报告” > “HTML”
• 选择“文件” > “自动保 存” • 选择“捕捉视图”
• “项目” > “报告模板” > “编辑” • “文件” > “打开” 捷径：“控制系统” 文件名：vericut_full.vctemplate 关闭文件
• 仿真 • 创建一个HTML报告
NC机床切削仿真软件VERICUT教程.ppt
保存文件/进程 颜色设置
报告 输出
影象拷贝
日志文件命名/清空
打开文件/进程 另存为
属性 编辑刀轨文件/文本文件
图象记录/回放
自动保存
退出
视图(View)
视图方向 选择/存储视图方位
视图布局 属性
工具栏
视图方向(View Orientation)
NOTE:当使用者用Analysis分析模型的厚度特征之间的距离 等时应确保View Orientation的动态视图为OFF状态
在定刀轨方向对话框中用户可指定多个 刀轨方向
刀具控制(Tool control)
操作者可以设置刀具在切削仿真中的显示情况及选择刀库
刀库管理（Tool manager)
点击ToolsTool manager 用户可以创建一个与NC加工相关的刀具
库 根据实际的 加工情况添加 刀具定义刀具 参数
根据实际零件尺寸定义毛坯大小
根据实际的加工坐标系调整vericut…中world coordinate system 或tool coordinate system( 通常用于多刀轨坐标系）相对mold coordinate system的位置 本例涉及三段程序所以采用tool coordinate system
(Machining type)及文件 开始段(Start cut)和停止段 (Stop At)的位 置等。
指定相对应的机床文件
点击刀轨文件对话框的设置（setting…) 出现对话框
可指定相关的 job文件 、 ctl文件、mch文 件及程控方法 (programming method)
指定刀轨方向
仿真步骤
针对UGII用户post process产生的G代码进行仿真的操作 步骤：
VERICUT整套教程
2.5 设计的零件模型的导入
2.5.1 添加设计：右击“机床//附属//Fixture//Stock//添加//设计”
右击“Stock”， 选择“添加” 中的“设计”
然后在“Stock”下出现“设计”即“Design”，如下图所示：
21
2.5.2 添加设计的零件模型：右击“机床//附属//Fixture//Stock//Design//添加模 型//模型文件”，添加零件模型
2.2 毛坯的添加和修改
2.2.1 毛 坯 的 添 加 ： 添 加 毛 坯 需 将 系 统 中 原 有 的 毛 坯 模 型 删 除 ， 右 击
“Attach//Fixture//Stock//添加模型//模型文件”<选择从 UG 或 CATIA 等三维软件 中导出的毛坯（导出毛坯为 STL 格式），导毛坯时务必先把原有的毛坯删去>，系统
论 …………………………………………………………2
第 1 章 VERICUT 软件的简单介绍
第2章
1.1 VERICUT 软件的功能的简单介绍……3 1.2 VERICUT 软件仿真的重要性…………4
应用系统中的三轴机床仿真
第3章
2.1 怎样调用应用系统中三轴机床…………8 2.2 怎样添加和修改毛坯……………………9 2.3 怎样添加和修改刀具……………………13 2.4 怎样导入数控程序………………………17 2.5 怎样添加设计的零件模型………………19 2.6 怎样运用自动比较功能…………………21 2.7 怎样运用测量功能………………………27
弹出窗口，选择毛坯模型文件，单击“打开”按钮。 右击“Stock”，选 择“添加模型”中 的“模型文件”。
•
10
选择模型文件所在文件夹
PowerMILL2Vericut接口使用指南
第三步
切换到Tool工具栏，选择仿真时要使用的刀仿真时要使用的工件CAD模型
第六步
切换到Fixture工装栏，选择仿真时要使用的夹具CAD模型
第七步
切换到Save project保存项目栏，保存Vericut仿真项目
第八步
启动Vericut，加载保存的Vericut项目进行G代码级仿真
PowerMILL2Vericut接口使用指南
Delcam China 张启翼
PowerMILL2Vericut接口简介
使用此接口软件，可以直接把完成 的PowerMILL项目中的刀具、模型、NC 程序提取出来，自动输出为Vericut仿 真项目，直接使用Vericut进行G代码 级的仿真。
前提
设置用于vericut仿真的powermill项目第二步切换到setup设置栏进行基本设置第二步下图是选择powermill项目的示例第三步切换到ncprogram程序栏选择要仿真的nc程序第四步切换到tool工具栏选择仿真时要使用的刀具第五步切换到model模型栏选择仿真时要使用的工件cad模型第六步切换到fixture工装栏选择仿真时要使用的夹具cad模型第七步切换到saveproject保存项目栏保存vericut仿真项目第八步启动vericut加载保存的vericut项目进行g代码级仿真注
注：如果在第七步勾中了“Launch Vericut once the project has been saved” ，保存项目后 会自动启动Vericut并自动加载保存的Vericut项目（前提是在第一步设置的Vericut路径正确，并且 Vericut软件可以正常使用）
Thank You
Delcam China Chengdu Office |人民南路四段一号时代数码大厦22楼A3/A5室| 成都 | 610041| 中国 chengdu@
Vericut教程
刀具控制(Tool control)
操作者可以设置刀具在切削仿真中的显示情况及选择刀库
刀库管理（Tool manager)
点击ToolsTool manager 用户可以创建一个与NC加工相关的刀具
库 根据实际的 加工情况添加 刀具定义刀具 参数
保存文件/进程 颜色设置
报告 输出
影象拷贝
日志文件命名/清空
打开文件/进程 另存为
属性 编辑刀轨文件/文本文件
图象记录/回放
自动保存
退出
视图(View)
视图方向 选择/存储视图方位
视图布局 属性
工具栏
视图方向(View Orientation)
NOTE:当使用者用Analysis分析模型的厚度特征之间的距离 等时应确保View Orientation的动态视图为OFF状态
World Coordinate System: base coordinate system for VERICUT Tool Coordinate System: tool path coordinate system (刀轨坐标系) Model Coordinate System: model coordinate system (one set of axes shown for each model)
关于机床仿真软件VERICUT4.4
2002.7.20
VERICUT的简介
VERICUT软件是一个功能强大的NC机 床切削仿真软件，可对APT语言描述的 刀轨文件及UGII后处理出来的G代码等 进行实时仿真。可为用户提供撞刀、过 切及机床各部件之间的碰撞检测等，同 时也为用户提供了刀轨优化的功能。
VERICUT多轴数控加工仿真PPT教程
定义NC代码中可能出现的符号及其属性 字符在words中定义后才能在虚拟数控系统中被识 别
二. VERICUT多轴数控仿真系 统
数控系统NC代码识别 Setup－
Control－Word/Address
字符名
宏名，定义轴的运动属性
二. VERICUT多轴数控仿真系 统 2.3 加工刀具轨迹优化 OptiPath
VERICUT多轴数控加工仿真技 术
谢谢！
一. VERICUT简介
VERICUT有与Pro/E、WorkNC 、
MasterCAM 、EdgeCAM、 CATIA 、 UG NX等CAD/CAM软件接口，可以较 方便的联合起来进行仿真。
二. VERICUT多轴数控仿真系 统 2.1 机床模型树建模
分析机床结构，确定运动链
配置运动链，按照运动链定义各运动轴
尺寸关系
按照尺寸关系，进行运动轴建模
基本运动轴定义 附属于运动轴 设置运动轴方向与右手 笛卡儿坐标系规定相反
运动轴速度和 加速度设置
二. VERICUT多轴数控仿真系 统 多轴数控机床模型
二. VERICUT多轴数控仿真系 统 2.2 数控加工程序解释器
NC代码字符属性 Setup－Control－ Word Format
Manager
刀具基本属性定义
包含刀具描述，刀 具类型，控制点等 刀具基本信息
二. VERICUT多轴数控仿真系 统 标准刀具
提供了平底立铣刀、球头刀、环形刀、锥形刀等常 用数控加工刀具的定义
二. VERICUT多轴数控仿真系 统 自定义刀具建模
二. VERICUT多轴数控仿真系 统 Setup－ 2.4 机床运动检查
机床仿真软件VERICUT说明书PPT课件
VETICUT…菜单栏
View
Model
Tools
File
Info
Tool path
Application Analysis
•6
文件(file)
保存文件/进程 颜色设置
报告 输出
影象拷贝
日志文件命名/清空
打开文件/进程 另存为
属性 编辑刀轨文件/文本文件
图象记录/回放
自动保存
退出
•7
视图(View)
•25
•24
根据实际零件尺寸定义毛坯大小 根据实际的加工坐标系调整vericut…中world coordinate system 或tool coordinate system( 通常用于多刀轨坐标系）相对mold coordinate system的位置 本例涉及三段程序所以采用tool coordinate system
视图方向 选择/存储视图方位
视图布局 属性
工具栏
•8
视图方向(View Orientation)
NOTE:当使用者用Analysis分析模型的厚度特征之间的距离 等时应确保View Orientation的动态视图为OFF状态
•9
信息(Information)
切削仿真的相关信息
关于刀轨文件的信息 VERICUT的日志文件
•19
刀具描述
定义刀具的ቤተ መጻሕፍቲ ባይዱ数 根据实际情况
定义刀具类型 描述刀具参数 及属性
•20
定义刀柄及刀夹
完整的刀具由以下几部分组成如图： 用户在定义刀具参数的 对话框中输入刀柄及刀 夹的外轮廓坐标点如： PT(0,0)…… NOTE:坐标点至少三个
•21
分析(Analysis)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刀库管理（Tool manager)
点击ToolsTool manager 用户可以创建一个与NC加工相关的刀具 库 根据实际的 加工情况添加 刀具定义刀具 参数
刀具描述
定义刀具的参数 根据实际情况 定义刀具类型 描述刀具参数 及属性
定义刀柄及刀夹
完整的刀具由以下几部分组成如图： 用户在定义刀具参数的 对话框中输入刀柄及刀 夹的外轮廓坐标点如： PT(0,0)…… NOTE:坐标点至少三个
分析(Analysis)
历史 X-测量器 刀轨最小/最大值 体积 透明度
截面
仿真步骤
针对UGII用户post process产生的G代码进行仿真的操作 步骤： 1.运行VERICUT软件定义毛坯，Modelmodel definition 2.指定刀轨文件，Tool pathTool path control 3.建立刀库，ToolsTools manager… 4.进行切削仿真，将Infostatus打开可对切削过程进行 实时监控. 5.查看VERICUT的日志文件，InfoLog...,针对Error对 G代码进行修改后重新进行仿真，直到 Error数为0.
VERICUT的简介
VERICUT软件是一个功能强大的NC机 床切削仿真软件，可对APT语言描述的 刀轨文件及UGII后处理出来的G代码等 进行实时仿真。可为用户提供撞刀、过 切及机床各部件之间的碰撞检测等，同 时也为用户提供了刀轨优化的功能。
VERICUT的两个组成部分
VERICUT…部分的概述 Machine Simulation…部分的概述
指定相对应的机床文件
点击刀轨文件对话框的设置（setting…) 出现对话框 可指定相关的 job文件 、 ctl文件、mch文 件及程控方法 (programming method)
指定刀轨方向
在定刀轨方向对话框中用户可指定多个 刀轨方向
刀具控制(Tool control)
操作者可以设置刀具在切削仿真中的显示情况及选择刀库
视图方向 选择/存储视图方位
视图布局
属性 工具栏
视图方向(View Orientation)
NOTE:当使用者用Analysis分析模型的厚度特征之间的距离 等时应确保View Orientation的动态视图为OFF状态
信息(Information)
关于刀轨文件的信息 VERICUT的日志文件
切削仿真的相关信息
在VERICUT中每运行一次仿真切削对应的日志文件的 内容就会相应增加，要保持仿真切削信息与日志文件 相一致，应在每次切削仿真时将以前的日志文件清空。
仿真中的信息显示
仿真中用户应该将Info…status…打开 该对话框中显示了被仿真刀轨文件相关 信息 如图：
仿真中的信息设置
VETICUT…菜单栏
View File
Model Info
Tools
Application Analysis
Tool path
文件(file)
保存文件/进程 颜色设置 打开文件/进程 另存为 属性 编辑刀轨文件/文本文件 图象记录/回放 自动保存 退出
报告 输出 影象拷贝 日志文件命名/清空
视图(View)
shown for each model)
根据实际零件尺寸定义毛坯大小 根据实际的加工坐标系调整vericut…中world coordinate system 或tool coordinate system( 通常用于多刀轨坐标系）相对mold coordinate system的位置 本例涉及三段程序所以采用tool coordinate system
刀具轨迹（Tool path)
指定刀轨文件(Tool path control) Tool path Tool path control 指定刀轨方向（Tool path Orientation) Tool path Tool path Orientation
指定刀轨文件
在刀轨文件对话框中打开已生成的刀轨文件 用户可以指定刀轨类(Tool path type) 加工类型 (Machining type)及文件 开始段(Start cut)和停止段 (Stop At)的位 置等。
VERICUT…中的三个坐标系
Model coordinate system
Tool Coordinate system
World Coordinate System
World Coordinate System: base coordinate system for VERICUT Tool Coordinate System: tool path coordinate system (刀轨坐标系) Model Coordinate System: model coordinate system (one set of axes
VERICUT…概述
VERICUT…的简介 VERICUT…的界面及菜单选项 VERICUT…的用户操作指南
实例操作
VETICUT…操作界面
该窗体是数控加工仿真的主窗体， 其中包括定义 毛坯、指定刀 轨文件及刀具 库管理等。用 户将此各项定 义好后将文件保 存其扩展名为.usr
点击Status对话框中的设置(configure…)该对话框出现， 用户可根据需要增加或减少Status栏中的显示内容。
模型（Model)
定义毛坯（Model definition) Model Model definition 在Model Type 中用户可以定 义毛坯(stock)、 设计模型 (Design solid) 、 卡具(Fixture) 及设计表面 (design surface)和设计点(design Point)等
