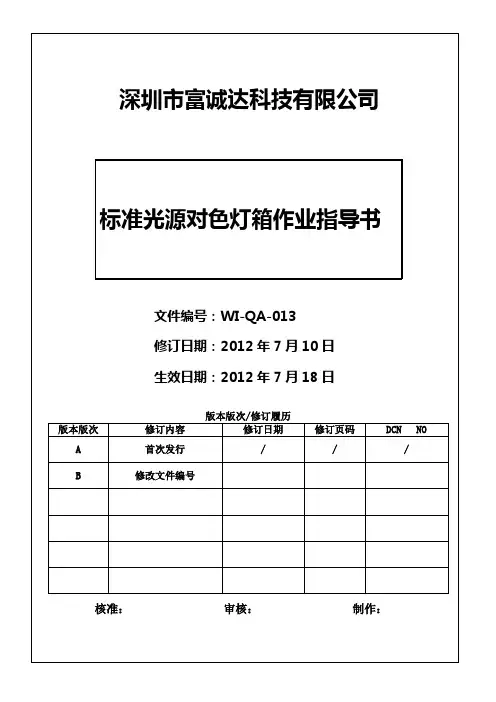

标准光源对色灯箱作业指导书
标准光源对色灯箱作业指导书
公司logo 作业指导书标准光源对色灯箱作业指导书修改记录：1、目的为了确保测试结果的准确，避免非正规操作对仪器的损耗及人身的危害，并延长仪器的使用寿命，特制定本作业指导书。
2、适用范围适用于使用标准光源对色灯箱作业的所有人员。
3、职责和权限3.1 检测主管：负责标准光源对色灯箱的外校维修安排、校准及本作业指导书的更新；3.2 检测工程师及检测技术员：负责标准光源对色灯箱的使用、维护、保养。
4、定义4.1标准光源：亦称“国际烛光”，是指国际照明委员会为统一颜色测量时的照明所规定的光源。
5、内容5.1 将标准光源对色灯箱放置在坚固的水平台面上，并检查确认设备是否完好；5.2将电源线与灯箱连接好, 并插入插座，接通电源；5.3轻按对色灯箱面板上ON/OFF键， LCD 液晶模块显示接通电源，并流动显示各光源名称，累计使用时间及开关次数；5.4 按灯箱面板上F、D65、TL84、UV、CWF、TL83/U30 键均可自动切换，也可同时开启多种光源（同时按下），LCD 液晶模块会显示对应光源名称和使用时间，CLR为复位清零；5.5 标准光源使用介绍：5.5.1 F――家庭酒店用灯、比色参考光源，色温：2700K，功率：40W；5.5.2 D65――国际标准人工日光(Artificial Daylight)，色温：6500K，功率：18W；5.5.3 TL84－－欧洲、日本、中国商店光源，色温：4000K，功率：18W；5.5.4 UV――紫外灯光源(Ultra-Violet)，波长：365nm，功率：20W；5.5.5 CWF――美国冷白商店光源(Cool White Fluorescent)，色温：4150K，功率：20W；5.5.6 TL83――欧洲标准暖白商店光源 (Warm White )，色温：3000K，功率：18W；5.6 对色方法：5.6.1 根据产品要求选择标准光源；5.6.2 对色时将被检测板与标准样板或标准色板放在灯箱底板中部位置，观察角度以45度视线为宜，可根据产品的形状调整适当角度，由于光的反射，对色时应将被检测板与标准样板或标准色板位置左右来回调换对色确认，以达到准确判定；5.6.3需要比较两块以上样板的颜色时，应并排摆放在灯箱内进行比对，不要把它们重叠起来观看；5.7 对色完毕，按ON/OFF键关闭光源，对色灯箱长时间不用，要拔下插头，断开电源。
灯箱作业指导书
灯箱作业指导书
1、测试目的
用于检测有色产品上货架后的颜色对比。
2、测试仪器
标准光源对色灯箱
3、操作说明：
1．轻按对色灯箱面板上ON/OFF键，LCD液晶模块（带背光照明）显示接通电源，并流动显示各光源名称、累计使用时间及开关次数。
2.按D65、UV、F/A、TL84、CWF、U30（UL3000）键均可自动切抑换，也可同时开启多种光源（同时按下）。
在单一光源的情况下，显示的时间为对应光源名称和使用时间，在多光源启动的情况下，流动显示已启动光源名称和使用时间。
按键板上的CLR键用做复位清零，在单一光源启动的情况下方有效。
3.将被检测品放在灯箱底板中部位置。
观察角度以90度光源、45度视线为宜。
可根据被测物品形状调整适当角度，达到检测最佳效果。
如图A所示，光源从垂直入射到被检测物品上，观察者从45度观察。
4.关闭电源按ON/OFF键。
长时间不使用应关闭电源。
5.更换新灯管时，参照灯管的排列位置进行安装，各种光源（管）都有相应位置安装，不可将灯管的位置起颠倒。
旧光管更换后，应将原使用时间清零（即重新开始计时），清零方法：开启更换好的灯管，用螺丝刀等伸入到CLR中心圆孔，按一下该键即可（其它光管使用时间不会被清零）。
注意：不要随意使用CLR按键，以免误将计时系统时间清零。
标准光源对色灯箱使用方法
标准光源对色灯箱使用方法
标准光源是指可以提供统一且稳定的光源，用来比较和校准色彩的设备。
色灯箱是一种用于观察和评估色彩的工具。
下面是标准光源对色灯箱的使用方法：
1. 准备工作：将标准光源放置在色灯箱的正上方，确保光源与色灯箱的距离适当且固定。
2. 打开标准光源和色灯箱的电源开关，使其开始工作。
3. 检查标准光源的亮度和颜色温度是否符合要求，可以通过比较标准光源的光强和颜色与已知的标准进行校准。
4. 将待观察的样本或者标准放置在色灯箱上，并调整色灯箱的亮度和颜色温度以达到所需的观察条件。
5. 使用标准光源照射样本或标准，观察其颜色和反射特性，进行比较和评估。
6. 根据观察结果，调整样本或标准的颜色和反射特性，直到符合要求为止。
7. 在调整过程中，可以使用色彩参考卡或颜色标准进行比较，以确保样本或标准的色彩准确性。
8. 在观察和评估完成后，关闭标准光源和色灯箱的电源开关。
最后，根据观察结果进行进一步的分析和处理。
标准光源对色灯箱作业指导书
标准光源对色灯箱作业指导书标准光源对色灯箱作业指导书一、引言⑴目的本文档旨在提供对色灯箱的正确操作方法，以确保使用标准光源进行色彩校准时的准确性和可靠性。
⑵背景色灯箱是一种用于观察和比较物体颜色的设备，可以提供一致的光源，并消除外界光线的干扰。
标准光源是一种已知且稳定的光源，用于对色灯箱进行校准和调整。
二、色灯箱的基本概念⑴色灯箱的组成部分色灯箱由以下组成部分构成：- 光源：提供光线，常用的有荧光灯或LED灯。
- 反射板：位于光源上方，并用于反射光线到观察区域。
- 滤光器：用于调整光源的颜色温度。
- 观察区域：用于放置和观察物体的区域，通常由透明材料制成。
- 控制面板：用于控制光源的亮度和颜色温度。
⑵色灯箱的使用目的色灯箱的主要用途包括：- 评估和比较不同颜色样品的颜色一致性。
- 评估和调整图像的颜色和色彩准确性。
- 进行色彩校准和色彩管理。
三、使用标准光源对色灯箱进行校准的步骤⑴准备工作在进行色灯箱校准之前，需要进行以下准备工作：- 确保色灯箱和标准光源处于干净的状态，并且没有异物或灰尘。
- 确保标准光源的亮度和颜色温度已校准到标准值。
- 检查色灯箱的灯管或LED灯是否正常工作。
- 确保观察区域没有污垢或划痕。
⑵校准步骤按照以下步骤使用标准光源对色灯箱进行校准：⒈打开色灯箱的控制面板，并将亮度调至适当的水平。
⒉根据需要，调整滤光器以匹配所需的颜色温度。
⒊将标准光源放置到观察区域中央，并调整其位置，确保光线均匀照射到整个区域。
⒋观察并比较样品颜色的一致性和准确性。
⒌根据需要，调整色灯箱的参数，直到样品颜色符合预期。
四、附件本文档涉及的附件包括：⒈色灯箱操作手册⒉标准光源校准报告表五、法律名词及注释⒈标准光源：一种已知且稳定的光源，用于色彩校准和调整。
⒉色灯箱：一种用于观察和比较物体颜色的设备，可以提供一致的光源，并消除外界光线的干扰。
六、结束语本文档提供了对色灯箱的作业指导，确保使用标准光源对色灯箱进行校准时能够获得准确且可靠的结果。
标准光源对色灯箱作业指导书
1.目的为保障人员操作正确，特制定本操作方法，避免人员操作错误而发生仪器故障等事故发生。
2.范围适用公司用于标准对色的光源灯箱设备。
3.权责：仪器保管人员负责编写操作流程。
计量人员负责仪器校正及维修。
使用单位负责仪器的保养和清洁工作。
所有使用本仪器的本部门人员都必须经过培训合格后方可操作。
其他部门人员需操作本仪器必须由设备使用指定人员监督方可操作。
4.标准光源对色灯箱：本仪器型号为T605.操作流程：开机准备：将电源一头插入灯箱背面的插口，另一头插入插座通电。
仪器开机：按一下侧面的开关键，将数字键打到“1”处（此时显示器会显示一个流水字母，表明电源已经接通）；再按一下键面：ON/OFF按键，此时显示器会显示该灯箱使用的总时间。
如图一图一仪器使用操作：根据不同的光线要求，按取键面的灯光键（键面共有：F、D65、TL84、UV、CWF五种灯光照度），按一下D65键，计时器上显示灯管已使用的时间，按F、TL84、UV键，对应的该组灯管即点亮，计时器上显示该灯管已使用的时间，若需同时开启两种或多种光源，只需同时按下两键或多键即可。
如图二图二将被测物品放在灯箱底版中间，在需要比较两件以上物品颜色时，不要把它们重叠起来观看，应并排摆起来进行对比观看。
观察方法：观察角度以90度光源，45度视线为宜（如下图所示）。
光线从垂直角度入射到被测物品上，观察者距离30CM进行观看（厂内正常使用标准灯光D65灯光）。
见图三光源图三视线45°仪器关机：仪器使用完毕后，按ON/OFF键关机，并按侧面的数字键打到：“0”即可。
仪器参数型号：仪器除了有标准灯光D65光源，还有TL84、UV、CWF光源。
具备测试同色异谱效应的功效，该灯箱的照度范围为：750-3200勒克司（LUXEX），电源参数：电源AC220V，50HZ。
功率小于300W。
操作使用注意事项：延长灯管的使用使命：每天使用1H，需要多次使用时，请不要关闭灯箱，又反复开启（因灯管反复启动一次相当于灯管连续使用1H），如较长时间不使用灯箱，请关闭电源（尽量避免反复开启，以延长使用寿命）。
标准光源对色灯箱操作说明书
标准光源对色灯箱操作说明书在工业生产中的颜色管理领域，常常会用到标准光源对色灯箱。
作为专业的颜色检测仪器设备，对色灯箱可以为客户提供稳定的标准光源环境，不过还是有很多用户不清楚其具体的使用方法及注意事项，下文就为大家详细解答。
什么是标准光源对色灯箱？标准光源对色灯箱（也被称为对色灯箱、标准光源箱等）从名称上面就可以解读出，标准光源对色灯箱就是一种拥有标准光源，用来对色作业的照明灯箱（也成为对色灯箱、标准光源箱）。
不过肯定有小伙伴不理解标准光源的含义了，简单来说，标准光源是CIE国际照明委员会为了统一颜色检测而规定的光源。
主要有标准光源A、B、C、D，主要是为了日光的光照环境。
当然这里还涉及到标准光源、标准照明体、光谱分布等一系列专业的概念，这里就不在深究。
标准光源对色灯箱可以模拟多种环境灯光，不过首要条件肯定是要具备标准光源（如果标准光源都没有，那就不能称为标准光源箱）。
而目前广泛使用的标准光源就是D65光源，也被称为模拟人工日光，其色温为6500K左右。
随着照明行业不断发展，为了满足广大客户不同光源环境的对色需求，如今标准光源对色灯箱除了D65光源以外，通常还具备TL84、CWF、U30、UV、F灯、Horizon等多种光源，支持同色异谱检测功能。
标准光源箱用途及使用方法：通过上面的介绍，相信大家对标准光源对色灯箱也有了一个基本的了解。
标准光源箱在纺织、印染、油漆、涂料、汽车、化妆品、家具、电子、医药、食品等诸多行业都有着广泛的应用，通过标准光源箱目视比色，可以非常直观的检测出货品的颜色差异，从而避免因为光源环境变化，引发生产商和验货商检测颜色不一致的纠纷。
当然标准光源箱毕竟是一个只能提供稳定光源环境的仪器设备，如果没有正确的使用方法也是很难得出精确的颜色检测结果的。
所以在通过标准光源箱对色时，就要严格按照校准规范操作。
标准光源箱校准规范：1、使用标准光源箱时的对色角度其实很多检测仪器对于测量角度都是有严格的标准的，而在颜色管理领域，观察角度就格外的重要的。
灯箱对色操作规程
1、目的：控制对色质量，规范灯箱的对色操作
2、范围：只用于工厂所有面料的对色。
3、职责：对色作业员：负责按要求具体实施操作，并作好记录。
4、操作方法：
4.1、将电源线一头插入灯箱背面，另一头插入电源，此时计时显示器会显示一个流水时间，提示电源已接通。
4.2、按一下0N/OFF键，计时显示为该灯箱已使用的总时间，灯管的使用寿命在2000h时必须进行更换。
4.3、按照操作要求，作业员每次去面料小样。
4.4、操作时操作人员的视线要与标准样及确认样成45°在灯箱内进行对比。
4.5、进行对色结束后，结果填写在面料检验记录上。
4.6、检验完毕，按一下ON/OFF键关机。
下班时间不使用时要关闭。
5、灯箱保养
5.1、每周进行一次清理，避免长期灰尘积聚，影响对色结果。
5.2、定期检查光源，防治老化。
1 / 1。
ZJ-06.标准光源对色灯箱作业指导书
1.0目的：确保操作人员掌握对色灯箱的正确使用方法。
2.0适用范围: 适用于产品的颜色控制，用于准确校对产品的颜色偏差。
3.0测试前准备3.1将电源线与灯箱连接好,接通电源220V 。
3.2开启电源开关，轻按对色灯箱面板上ON/OFF 键,LCD 液晶模块显示接通电源,并流动显示各光源名称,累计使用时间及开关次数.3.3按D65、UV 、F/A 、TL84、CWF 键均可自动切换，也可同时开启多种光源（同时按下）LCD 液晶模块会显示对应光源名称和使用时间，CLR 为复位清零。
3.4标准光源使用介绍3.4.1D66国际标准光源：用作生产中对比颜色用。
3.4.2UV 紫外灯源：紫外灯源照射到染有萤光剂及增白染料,会产生光亮变化,用于检测产品中含有萤光及增白染料。
3.4.3CWF 冷萤光：美国商店光源。
3.4.4TL84欧洲、日本商店光源。
3.4.5F/A 夕阳光、黄光源、比色参考光源。
4.0对色方法4.1根据产品要求选择标准光源。
4.2对色时将被检测品与标准样板或标准色板放在灯箱底板中部位置,观察角度以45度视线为宜,可根据产品的形状调整适当角度,由于光的反射,对色时应将被检测品与标准样板或标准色板位置左右来回调换对色确认,以达到准确判定。
五、注意事项5.1灯箱所配备标准光源全部安装在灯箱的固定位置上,更换时不能颠倒。
（电工人员更换）5.2灯管使用超时而引起两端发黑老化，应更换新灯管，旧光管更换后应将原使用时间清零，用螺丝刀等伸入到CLR 中心圆孔按下该键即可。
5.3不要随意使用CLR 键,以免误将计时系统时间清零。
（更换灯管需清零）5.4灯箱内外保持干净，如有污渍时，可使用干净软布蘸碱性低浓度清洁剂(酒精)擦拭干净，避免检测物品损坏灯箱内壁吸光涂层，影响对色效果。
5.5检测完毕后按ON/OFF 键，长时间不用关闭电源开关。
编制：钱金良 审核：孙永泉 批准：孙永泉。
标准灯箱使用操作说明
标准光源对色灯箱
操作说明书
步骤
1.确认灯箱内无杂物。
按要求填写使用记录表。
2.插好电源线。
3.打开灯箱外侧右边红色电源开关；
（此时计时器会显示一个流水时间，提示电源已经接通）
4.按一下ON/OFF键
（计时显示为该灯箱已使用的总时间）；
5.再按一下D65键，D65灯管点亮
（计时显示为D65灯管已使用的时间）；
注意：对色不需要使用其它灯管，请勿按F、TL84或UV按
钮，如果不小心按了这些按钮，请再按一次D65，切换回
D65灯管。
6.将被检测品放在灯箱看台中间，观察颜色或者对色。
7.检测完毕后，按一下ON/OFF键关机。
8.关闭开灯箱外侧右边红色电源开关。
9.拔下电源线或者关闭总电源。
标准光源对色灯箱使用注意事项
1.使用者请在使用登记表上登记：准确记录每组灯管的使用时
间，特别是D65标准灯管，在使用超过2000小时后需要换新，以免因灯管老化而引起检测误差。
2.如何延长灯管使用寿命：灯管寿命周期主要由累积使用时间
和开启次数决定。
如果1h内需要多次使用时，请不要关闭灯箱又反复开启，因为灯管启动点亮一次相当于连续使用1h 左右；如果较长时间不使用请及时关闭灯箱。
在不必要的情况下，尽量避免多种光源间的反复切换，以延长灯管使用寿命。
3.擦洗：如果灯箱壁板、底板上沾有灰尘或存有手印等污点，
可用干净白色软布蘸清水轻轻抹擦。
严禁用硬物削刮或用化学物品除污，以免破坏灯箱内壁的吸光层。
标准光源对色灯箱使用登记表
标准光源对色灯箱使用登记表。
标准光源对色箱操作规范
******有限公司 测试设备/仪器操作规范标准光源对色箱操作规范文件编号YFWI-QC025 页 数 第1页，共1页编制日期2015.07.13版 本B 批 准审 核制 / 修 订版本 制/修订日期 制/修订内容制/修订原因 B 2015.07.13统一规范格式，完善内容。
定期评审。
1.目的：明确规定操作流程及仪器的保养，确保使用人员正确操作，以保证测量数据的准确性。
2.适用范围：适用于使用标准光源对色箱来校对产品的颜色偏差的操作。
3.操作前准备：3.1该标准光源对色箱需放置于平台上进行测量。
3.2操作人员需经培训合格，未经培训人员不可操作； 3.3确认该量具是否具有合格的“校准证”，且是否在有效期内。
如不符合，则不可以使用，并及时告之仪器管理 人员进行处置。
3.3先将箱内擦拭干净，除去上面杂物。
4.操作步骤：4.1将电源插头插进电压为220V 的电源插座，接通电源。
4.2往上按下左侧壁上的红色电源开关，使其置于“ON ”位 置。
4.3按下控制面板上“ON/OFF ”开关，打开电源。
4.4根据被测产品要求，按下对应光源按钮。
4.5使用完后关闭“ON/OFF ”和红色电源开关。
5.操作后动作：5.1拔下电源插座。
5.2清理干净箱内物品及工作台上物品。
6.简易故障排除要领： 6.1按下NO 键，电源显示LED 灯不亮：通知电工进行修理。
7.注意事项：7.1使用时灯箱内应干净整洁，禁止在灯箱内放置易受辐射 影响的易燃、易爆的化学物品（如酒精、天那水等物品）。
7.2每日点检时，需查看灯箱内是否清洁，灯泡、灯管、LED 灯、LCD 是否显示正常。
图 示 说 明NO/OFF ：电源开关转换按钮（第1次按下为ON ，第2 次按下为OFF ） F/A ：家庭酒店用灯、比色参考光源 色温：2700K 功率：40W D65：国际标准人工日光(Artificial Daylight) 色温：6500K 功率：18W TL84:欧洲、日本、中国商店光源 色温：4000K 功率：18W UV :紫外灯光源(Ultra-Violet) 波长：365nm 功率：20WCWF:美国冷白商店光源(Cool White Fluorescent) 色温：4150K 功率：18WU30:美国暖白商店光源(Warm White Fluorescent) 色温：3000K 功率：18WCLR:CLR(Common Language Runtime) 计算机语言记录器插孔.电源开关LCD 显示窗电源显示LED 灯控制面板。
灯箱作业指导书
灯箱作业指导书1、灯箱的使用灯箱的使用和开启次数决定光源的使用寿命。
如果使用时间较长且需要频繁开启，光源的寿命的周期要短一些，在短时间内需要反复开启使用时，建议暂不关闭灯箱电源，因为电源启动一次相当于连续使用一小时左右，长时间不使用灯箱请及时关闭电源，以延长光源的有效使用寿命。
2、对色灯箱操作：2.1连接（220 50Hz）,轻按对色灯箱面板上ON/OFF键，LCD液晶模块（带背光照明）显示接通电源，并流动显示各光源名称，累计使用时间及开关次数。
2.2按D65 （国际标准人工日光）、TL84（欧洲、日本商店光源）、CWF（冷荧光、美国商店光源）、F/A（夕阳光、黄光源比色参考光源）、UV（紫外灯光源）、U30 （美式商用光源）键均可自动切换，也可同时开启多种光源（同时按下），在单一光源的情况下，显示时间为对应光源名称和使用时间，在多光源启动的情况下，流动显示己启动光源名称和使用时间。
按键板上的CLR键用做复位清零，在单一光源启动的情况下方有效2.3.被检测品放在灯箱底板中部位置，以减少光源的影响。
需要比较两件或两件以上物件的颜色时，也尽量不要吧他们重叠起来观看，最好就是并排的放在灯箱同时进行比对。
2.4所有将有机会照射在检测样本上外来光线必须尽量避免，灯箱上面不可放置其他杂物•观察角度以90光源、45度视线为宜。
可根据被测物品形状调整适当角度，达到检测最佳效果。
2.5关闭电源按ON/OFF键。
长时间不使用应关闭电源。
2.6更换新灯管时，参照灯管的排列位置进行安装，各种光源（管）都有相应位置安装，不可将灯管的位置颠倒，旧光管更换后应将原使用时间清零（即重新开始计时），清零方法：开启更换好的灯管，用螺丝刀等伸入到CLR中心圆孔，按一下该键即可（其他光管使用时间不会被清零）。
2.7所有的标准光源都是由灯管或灯泡所产生，灯管如果使用超过了2000小时或一年，便需做出更换。
3、色卡及光源的选择根据国外零售商指定ARCHROMA或PANTONE色卡，或者客户提供的色样, 来核对产品颜色和零售包装颜色是否符合国外零售商要求客户对光源要求：TARGET订单特别要求：第一光源为UL3500 （Target超市使用光源），第二光源（除下而列出的部门）：D6500；第二光源（针对室内使用的产品，涉及D02,D03,D60,D62,D64,D65,D66,D67,D6&D69,D70,D72,D74,D83,D97,D200,D249 部门的产品）：白炽光A。
对色灯箱作业指导书
5.4.4TL84欧洲、日本商店光源。
5.4Hale Waihona Puke 5F夕阳光、黄光源、比色参考光源。
5.4.6 TL83暖白商用光源
6、对色方法
6.1根据产品要求选择标准光源。
6.2对色时将被检测品与标准样板或标准色板放在灯箱底板中部位置,观察角度45度视线为宜,可根据产品的形状调整适当角度,由于光的反射,对色时应将被检测品与标准样板或标准色板位置左右来回调换对色确认,以达到准确判定。
5.3按D65、UV、F、TL84、CWFTL83键均可自动切换，也可同时开启多种光源（同时按下）LCD液晶模块会显示对应光源名称和使用时间，CLR为复位清零。
5.4.1 D65国际标准光源：用作生产中对比颜色用。
5.4.2 UV紫外灯源：紫外灯源照射到染有萤光剂及增白染料,会产生光亮变化,用于检测产品中含有萤光及增白染料。
1、目的
确保操作人员掌握对色灯箱的正确使用方法。
2、适用范围
适用于有要求客户产品的颜色控制，用于准确校对产及彩盒的颜色偏差。
3、职责
操作员必须严格按照对色灯箱的操作方法使用。
4、资格和培训
操作员须经主管培训后，方可操作。
5、操作方法
5.1将电源线与灯箱连接好,接通电源220V。
5.2开启电源开关，轻按对色灯箱面板上ON/OFF键,LCD液晶模块显示接通电源,并流动显LCD液晶模块会显示对应光源名称和使用时间，CLR为复位清零
8.2如果灯箱内板受到损环，不能起到吸光作用，应重新更换。灯管使用超时而引起两端发黑老化应更换新灯管.
7.3不要随意使用CLR键,以免误将计时系统时间清零。（更换灯管需清零）
7.4灯箱内外保持干净，如有污渍时，可使用干净软布蘸碱性低浓度清洁剂(酒精)擦拭干净
标准光源对色灯箱作业指导书
标准光源对色灯箱作业指导书一、引言标准光源对色灯箱是一种常用于色彩检测和比较的设备，广泛应用于印刷、纺织、电子显示等行业。
本指导书旨在为使用者提供正确的操作方法和技巧，以确保色彩检测的准确性和可靠性。
二、标准光源对色灯箱的基本知识1. 标准光源对色灯箱的定义和原理标准光源对色灯箱是通过特定的光源和色彩过滤器来模拟不同光源下的色彩表现，以进行色彩的检测和比较。
它主要由光源、反射材料、过滤器和控制系统等组成。
2. 标准光源对色灯箱的分类标准光源对色灯箱可以根据光源的不同分为显色指数灯箱和光源色温灯箱两类。
显色指数灯箱适用于需要检测和比较物体颜色的行业，而光源色温灯箱则适用于需要模拟不同光源色温环境的行业。
3. 标准光源对色灯箱的工作原理标准光源对色灯箱的工作原理是通过精确控制光源和过滤器的组合，产生特定的光谱分布，以模拟不同光源下的色彩表现。
使用者可以通过调节灯箱的控制系统，选择适合的光源和过滤器组合，以满足不同的色彩检测需求。
三、标准光源对色灯箱的操作指导1. 灯箱的准备工作a. 确保灯箱的电源接地良好，并连接到稳定的电源供应。
b. 清洁灯箱的反射材料，以确保光线的均匀和稳定。
c. 检查灯箱的光源和过滤器是否完好，如有损坏或老化需要及时更换。
2. 灯箱的正确使用方法a. 根据需要选择适合的光源和过滤器组合，并将其安装到灯箱上。
b. 打开灯箱的控制系统，调节光源亮度和色温，使其符合测试要求。
c. 将需要测试的样品放置在灯箱上，并调节灯箱的亮度和曝光时间，以获得清晰的色彩显示。
d. 进行色彩的检测和比较，记录结果并进行分析。
3. 灯箱的维护与保养a. 定期清洁灯箱的反射材料和过滤器，以确保光线的均匀和稳定。
b. 定期检查灯箱的光源和过滤器的工作状态，如有需要及时更换。
c. 定期校准灯箱的亮度和色温，以保证其正常工作。
四、注意事项1. 在使用标准光源对色灯箱时，应避免阳光直接照射到灯箱上，以防损坏设备和影响色彩的准确性。
标准光源箱（对色灯箱）Color Assessment Cabinet 使用说明书
Please read this manual before operating this equipmentAfter youfinish reading this manual,store it in a safe place for future reference.请在使用本产品前阅读此说明书，并将其保存好以备将来参考。
标准光源箱（对色灯箱）Color Assessment Cabinet 使用说明书OPERATION MANUAL标准光源对色灯箱介绍标准光源对色灯箱广泛应用在纺织、印刷、塑胶、颜料、油漆、油墨、摄影等领域，用于准确校对货品的颜色偏差。
因为不同光源拥有不同的辐射能量，在照射到物品上时，会显现不同的颜色。
工业生产中的颜色管理，品检员虽然已仔细地对比过货品的颜色，但因为环境光源不标准或与客商所使用的光源不一致，不同光线下所看到的颜色各异，货品色差判定不准确。
客商验货时会因为色差超出标准范围而投诉，甚至退货，从而严重影响了公司商誉。
要有效解决上述问题，最有用的方法就是在检定货品的颜色时，必须在相同的光源及可控制的条件下进行。
例如国际通用标准中常采用人工日光 D65作为评定货品颜色的标准光源。
特别是夜班时间，使用标准光源检定货品颜色偏差尤其重要。
灯箱内除提供 D65光源外，同时还提供 TL84、CWF、UV、F、A等光源，具备测试同色异谱效应的功能。
标准光源对色灯箱性能1.根据用户的需求，可为用户提供国际照明会( CIE)所认可的各种标准光源,符合所有主要的视觉评价，包括AS，ASTM，BSI，DIN和ISO国际标准。
2.光源的照度范围为 750至3200勒克司（ Luxes）。
3.光源的背景颜色为吸光型中灰色（ Neutral Grey)。
4.具备测试同色异谱效应的功能。
5.灯箱采用微电脑控制模块快速切换的方式，可快速、准确对比货品在不同光源下的颜色差异。
6.准确记录每种光源的使用时间和使用次数。
QC-WI-017A 对色灯箱操作指导书
惠州市博兰电镀科技有限公司H u i z h o u B o l a n E l e c t r o p l a t i n g t e c h C o L t d.文件/指引名称对色灯箱操作指导书文件/指引编号QC-WI-017 页数1/3文件/指引版本 A 生效日期编写人部门主管确认管理者代表批准修改日期版本修改履历2010-11-23 A 新版发行接收部门受控编号01 02 03 04 05 06 07 接收部门生产部品质部化验室采购部文件控制印章如印章之颜色不是红色，则是非受控副本，请参阅受控制副本文件。
文件/指引名称对色灯箱操作指导书文件/指引编号QC-WI-017 页数2/3文件/指引版本 A 生效日期1、目的:1.1.为了确保所有电镀产品的品质，有效的控制产品的颜色差别。
1.2.指导操作人员进行正确有效的操作测量。
2、范围:2.1.适用本公司所有电镀产品测试。
3、定义:3.1.无4、职责:4.1.由品质部测试员进行测试及判定。
5、程序:5.1仪器组成5.1.1.箱体5.1.2. 时间显示器5.1.3.灯管5.2.操作方法：5.2.1.将灯箱背面的插口与电源线相连接。
此时计时器回显示仪个流水时间，提示电源已接通。
5.2.2.按一下ON/OFF键，计时显示为改灯箱已使用的总时间。
5.2.3.再按一下D65键，D65灯管点亮，计时显示为D65灯管已使用的时间。
按F、TL48或UV键，对应的该组灯管即点亮，计时显示该组灯箱已使用的时间。
若同时开启另种货多种光源，只需要同时按下两键或多键即可。
5.2.4.将被检测的产品放在灯箱底板中间，在需要对比两零件以上物品的颜色时，不能把产文件控制印章文件/指引名称对色灯箱操作指导书文件/指引编号QC-WI-017 页数3/3文件/指引版本 A 生效日期品重叠起来放置，应并排摆放在灯箱底板内进行比对。
5.2.5.观察角度以90°光源、45°视线为宜。
标准光源对色灯箱操作流程、操作注意事项、维护保养
标准光源对色灯箱操作流程、操作注意事项、维护保养标准光源对色灯箱操作流程、操作注意事项、维护保养一、标准集团对色灯箱主要应用领域：标准光源对色灯箱广泛应用于纺织、玩具、印染、塑胶、油漆、油墨、印刷、颜料、化工、包装、陶瓷、鞋业、皮革、五金、食品、化妆品及各行各业的目测评定、配色打样、鉴别色差、荧光物质等颜色管理领域，使试样、生产、质检、验收在相同的标准光源下进行，准确校对货品的颜色偏差，保证货品之颜色的品质符合要求。
从而提高产品质量和市场竞争力。
二、标准集团对色灯箱操作流程：1、将电源线与灯箱连接好,接通电源220V。
2、开启电源开关，轻按对色灯箱面板上ON/OFF键,LCD液晶模块显示接通电源,并流动显示各光源名称,累计使用时间及开关次数、3、按DAY、CWF、U30、TL84、F/A、UV键均可自动切换，也可同时开启多种光源(同时按下)LCD液晶模块会显示对应光源名称和使用时间，CLR为复位清零。
4、标准光源使用介绍(1)国际标准光源：用作生产中对比颜色用。
(2)UV紫外灯源：紫外灯源照射到染有萤光剂及增白染料,会产生光亮变化,用于检测产品中含有萤光及增白染料。
(3)CWF冷萤光：美国商店光源。
(4)TL84欧洲、日本商店光源。
5、对色方法：根据产品要求选择标准光源;对色时将被检测品与标准样板或标准色板放在灯箱底板中部位置,观察角度以45度视线为宜,可根据产品的形状调整适当角度由于光的反射对色时应将被检测品与标准样板或标准色板位置左右来回调换对色确认以达到准确判定。
三、标准光源对色灯箱操作注意事项：1、在安装及操作您的标准光源灯箱前，请详细阅读使用说明书。
2、详细阅读使用说明后，请存放于近便地方以供其它使用者阅读及作日后参考用。
3、请遵守说明书内列出的一切警告及安全措施，以保障您及灯箱之安全。
若不依循说明内的规格及指示使用，灯箱的安全保护将减低。
4、请只使用适当的电源供应于灯箱上，而所需的数据可于灯箱背后的电源标签上查阅。
对色灯箱安全操作规程电力安全操作标准文件 岗位作业指导书
××××有限公司标准安全操作规程文件编号：XXX-XXX-XXX 对色灯箱安全操作规程编制：审核：批准：版本：受控状态：20××年10月10日发布20××年10月10日实施标准、完整的Word版文档，下载后可根据实际工作情况适当修改，自由编辑，适合相关行业人员参考，实际使用请删除本行文字。
对色灯箱安全操作规程1.编制依据：《标准光源对色灯箱使用说明书》2.适用范围：标准光源对色灯箱广泛应用于纺织、塑胶、油漆、油墨、印染、印刷、颜料、包装、陶瓷、皮革、化妆品等各行各业的颜色管理领域，用于准确校对货品的颜色偏差，提高产品质量。
3．试验操作：4.1连接电源（220V 50Hz），轻按对色灯箱面板上ON/OFF键，LCD液晶模块（带背光照明）显示接通电源，并流动显示各光源名称、累计使用时间及开关次数。
4.2按D65（国际标准人工日光）、TL84（欧洲、日本商店光源）、CWF（冷萤光、美国商店光源）、F/A（夕阳光、黄光源比色参考光源）、UV（紫外灯光源）、U30（美式商用光源）键均可自动切换，也可同时开启多种光源（同时按下），在单一光源的情况下，显示的时间为对应光源名称和使用时间，在多光源启动的情况下，流动显示已启动光源名称和使用时间。
按键板上的CLR键用做复位清零，在单一光源启动的情况下方有效。
4.3将被检测品放在灯箱底板中部位置。
观察角度以90度光源、45度视线为宜。
可根据被测物品形状调整适当角度，达到检测最佳效果。
4.4关闭电源按ON/OFF键。
长时间不使用应关闭电源。
4.5更换新灯管时，参照灯管的排列位置进行安装，各种光源（管）都有相应位置安装，不可将灯管的位置颠倒。
旧光管更换后应将原使用时间清零（即重新开始计时），清零方法：开启更换好的灯管，用螺丝刀等伸入到CLR中心圆孔，按一下该键即可（其它光管使用时间不会被清零）。
JTG-标准光源对色灯箱操作规范0711
曹建国
文件名称
标准光源对色灯箱操作规范
文件编号
JTG-P-LAB-010
版本/次
1.0
制订部门
品保部
制订日期
2014.06.09
修订日期
页码
第1页，共1页
1.目的
为规范本仪器的操作，特制定本操作规范。
二.适用范围
本公司所有烤漆件都在此范围内。
3．使用环境及相对温度
3.1.使用温度：0℃按下两键或多键即可。
5.4 将被检测品放在灯箱底板中间，在需要比较两件以上物品的颜色时，不要把他们重叠起来观
看，应并排摆放在灯箱内进行比对。
5.5 观察角度以90度光源、45度视线为宜。如下图所示：
5.6检测完毕，按一下ON/OFF键关机。下班或长时间不使用要关闭电源。
3.2.存放温度：-20℃~50℃，相对湿度：10%~90%
4．权责
品保部检测人员及喷房技术人员。
5．操作步骤
5.1 将电源线一头插入灯箱背面的AC电源插座，另一头插入AC 220V电源插座。
5.2 按一下控制面板ON/OFF键。
5.3 再按一下D65键，D65灯管点亮。按控制面板F、TL84或UV键，对应的该组灯管即点亮。若需
5.7 更换新灯管时，参照说明书注明的排列位置或灯管座处的标示进行安装，不可将不同灯管的位置搞错。更换灯管后，可将新灯管的使用时间清零，具体方法是点亮更换好的灯管，用小螺丝刀伸入到控制面板CLR中心圆孔，按一下该键即可。
注意：没有更换灯管时不要使用CLR按键，以免将计时时间误清零。
核准
朱军文
审核
廖方江
标准光源对色箱作业指导书
作业标准（S.O.P）/检验规范（S.I.P）
机器名称：标准光源对色箱设备编号：JD060
文件编号:JD-CZ-037 文件版本：AO 制定单位：检验室制定日期：2017.05.18作业标准(S.O.P)
1.将电源线一头插入灯箱背面的插口，另一头插入市电电源，此时计时显示器会显示一个流水时
间，提示电源已接通。
2.按下ON/OFF键，计时显示为该灯箱已使用的总时间。
3.再按下D65键，D65灯管点亮 ，计时显示为D65灯管已使用的时间。
按F、TL84或UV键，对应的
该组灯管即点亮，计时显示该组灯管已使用的时间。
4.将被检测品放在灯箱底板中间，在需要比较两件以上物品的颜色时，不要把它们重叠起来观看
，应并排摆放在灯箱内进行对比。
5.检测完毕后，按一下ON/OFF键关机，不使用时关闭电源。
检验规范(S.I.P)检验方式
1.观察角度以90°光源、45°视线为宜。
注意事项
1.电源：AC 220V,50HZ 功率：小于300W。
2.如果灯箱内板脏污应更换壁板，灯管使用超时或两端发黑老化尖更换新灯管。
3.如果灯箱壁板、底板上沾尘或存有手印等污点、污块时，可用干净白色软布蘸点清水轻轻抹擦，
待水干后即可除去污物，严禁用硬物削刮及化学物品除污，以免破坏灯箱内壁的吸光层。
核准：审核：制定：。
标准光源灯箱操作SOP
文件编号：XX00532 文件版本：A 制作日期：03/21/不得私自影印※
文件名称
标准光源对色灯箱操作方法
文件编号 版本
发行日期
※本文件隶属公司财产，不得私自阴影印※
机密等级
一般
页次
1/4
1.
目的：为确保人员操作正确，特订定本操作方法，避免人员操作错误而发生仪器故
间, 按 F, TL84, UV 键,对应的该组灯管即点亮,计时器上显示该灯管已使用的时间.
若需同时开启两种或多种光源,只需同时按下两键或多键即可.
文件名称
标准光源对色灯箱操作方法
文件编号 版本
发行日期
※本文件隶属公司财产，不得私自阴影印※
机密等级
一般
页次
3/4
5.4
将被测物品放在灯箱底板中间,在需要比较两件以上物品颜色时,不要把它们重叠起
机密等级
文件编号 版本
发行日期
一般
01
页次
4/4
5.9
参考灯箱使用说明书/引用表单（标准光源对色灯箱使用说明书）.
※本文件隶属公司财产，不得私自影印※
6
Operator’s Manual 使用手册
仪器型号: T60
仪器编号: A-CA-001
6.1 灯箱键面示意图:
※本文件隶属公司财产，不得私自影印※
障等事故发生
2.
范围：适用公司用于标准对色的光源灯箱设备。
3.
权责：
3.1.
仪器保管人员负责编写操作流程。
3.2
实验室计量人员负责仪器校正及维修.
3.3
使用单位负责仪器的保养和清洁工作。
3.4
所有使用本仪器的本部门人员都必须经过培训合格后方可操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
质
检 部
作 业 指 导 书
编 号QAWIN054.XLS
发布时间版本号0
页 次
编写：
批准：
此工作指导书所有者质检部控制和发布文件，文件之更改经质检部经理批准。
此文件属自动更新之受控文件，不得自行翻印。
已签名批准之文件方可成为作业文件。
版本号0
首次发布
2006-11-26
第1页 共3页
修订日期标 题
对色灯箱作业指导书
修 订 内 容
质 检 部
作 业 指 导 书
编 号QAWIN054.XLS
发布时间版本号
页 次
1、目的
确保操作人员掌握对色灯箱的正确使用方法。
2、适用范围
适用于产品的颜色控制，用于准确校对产品的颜色偏差。
3、职责
操作员必须严格按照对色灯箱的操作方法使用。
操作员须经主管培训后，方可操作。
5、操作方法
5.1将电源线与灯箱连接好,接通电源220V 。
5.2开启电源开关，轻按对色灯箱面板上ON/OFF 键,LCD 液晶模块显示接通电源,并流动显 示各光源名称,累计使用时间及开关次数.
5.3按D65、UV 、F/A 、TL84、CWF 键均可自动切换，也可同时开启多种光源（同时按下） LCD 液晶模块会显示对应光源名称和使用时间，CLR 为复位清零。
5.4标准光源使用介绍
5.4.1 D66国际标准光源：用作生产中对比颜色用。
5.4.2 UV 紫外灯源：紫外灯源照射到染有萤光剂及增白染料,会产生光亮变化,用于检测 产品中含有萤光及增白染料。
5.4.3CWF 冷萤光：美国商店光源。
5.4.4TL84欧洲、日本商店光源。
5.4.5F/A 夕阳光、黄光源、比色参考光源。
6、对色方法
6.1根据产品要求选择标准光源。
6.2对色时将被检测品与标准样板或标准色板放在灯箱底板中部位置,观察角度以45度视线 为宜,可根据产品的形状调整适当角度,由于光的反射,对色时应将被检测品与标准样板 或标准色板位置左右来回调换对色确认,以达到准确判定。
视线
45度
标 题
对色灯箱作业指导书
第2页 共3页
4、资格和培训
光源
质
检 部
作 业 指 导 书
编 号QAWIN054.XLS
发布时间版本号
页 次
7、注意事项
7.1灯箱所配备标准光源全部安装在灯箱的固定位置上,更换时不能颠倒。
（电工人员更换） 7.2灯管使用超时而引起两端发黑老化，应更换新灯管，旧光管更换后应将原使用时间清 零，用螺丝刀等伸入到CLR 中心圆孔按下该键即可。
7.4灯箱内外保持干净，如有污渍时，可使用干净软布蘸碱性低浓度清洁剂(酒精)擦拭干净 7.5检测完毕后按ON/OFF 键，长时间不用关闭电源开关。
中山市登盈精密注塑有限公司
ZHONGSHAN PACIFIC MASTER PRECISION INJECTION LTD.
避免检测物品损坏灯箱内壁吸光涂层，影响对色效果。
7.3不要随意使用CLR 键,以免误将计时系统时间清零。
（更换灯管需清零）
标 题
对色灯箱作业指导书
第3页 共3页。
