有源电力滤波器电容参数确定的研究

有源电力滤波器电容参数确定的研究

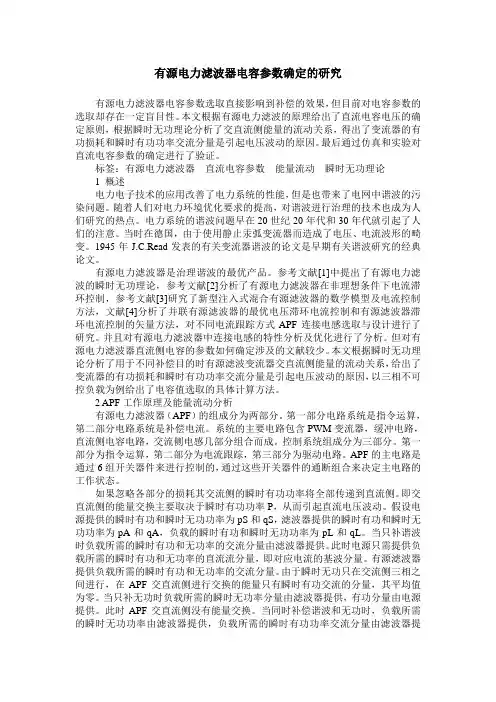

有源电力滤波器电容参数确定的研究有源电力滤波器电容参数选取直接影响到补偿的效果,但目前对电容参数的选取却存在一定盲目性。

本文根据有源电力滤波的原理给出了直流电容电压的确定原则,根据瞬时无功理论分析了交直流侧能量的流动关系,得出了变流器的有功损耗和瞬时有功功率交流分量是引起电压波动的原因。

最后通过仿真和实验对直流电容参数的确定进行了验证。

标签:有源电力滤波器直流电容参数能量流动瞬时无功理论1 概述电力电子技术的应用改善了电力系统的性能,但是也带来了电网中谐波的污染问题。

随着人们对电力环境优化要求的提高,对谐波进行治理的技术也成为人们研究的热点。

电力系统的谐波问题早在20世纪20年代和30年代就引起了人们的注意。

当时在德国,由于使用静止汞弧变流器而造成了电压、电流波形的畸变。

1945年J.C.Read发表的有关变流器谐波的论文是早期有关谐波研究的经典论文。

有源电力滤波器是治理谐波的最优产品。

参考文献[1]中提出了有源电力滤波的瞬时无功理论,参考文献[2]分析了有源电力滤波器在非理想条件下电流滞环控制,参考文献[3]研究了新型注入式混合有源滤波器的数学模型及电流控制方法,文献[4]分析了并联有源滤波器的最优电压滞环电流控制和有源滤波器滞环电流控制的矢量方法,对不同电流跟踪方式APF连接电感选取与设计进行了研究。

并且对有源电力滤波器中连接电感的特性分析及优化进行了分析。

但对有源电力滤波器直流侧电容的参数如何确定涉及的文献较少。

本文根据瞬时无功理论分析了用于不同补偿目的时有源滤波变流器交直流侧能量的流动关系,给出了变流器的有功损耗和瞬时有功功率交流分量是引起电压波动的原因,以三相不可控负载为例给出了电容值选取的具体计算方法。

2 APF工作原理及能量流动分析有源电力滤波器(APF)的组成分为两部分。

第一部分电路系统是指令运算,第二部分电路系统是补偿电流。

系统的主要电路包含PWM变流器,缓冲电路,直流侧电容电路,交流侧电感几部分组合而成。

详解滤波电容的选择及计算

详解滤波电容的选择及计算

详解滤波电容的选择及计算The manuscript was revised on the evening of 2021电源滤波电容的选择与计算电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波,是直接储存脉动电压来平滑输出电压,输出电压高,接近交流电压峰值;适用于小电流,电流越小滤波效果越好。

电感滤波属电流滤波,是靠通过电流产生电磁感应来平滑输出电流,输出电压低,低于交流电压有效值;适用于大电流,电流越大滤波效果越好。

电容和电感的很多特性是恰恰相反的。

一般情况下,电解电容的作用是过滤掉电流中的低频信号,但即使是低频信号,其频率也分为了好几个数量级。

因此为了适合在不同频率下使用,电解电容也分为高频电容和低频电容(这里的高频是相对而言)。

低频滤波电容主要用于市电滤波或变压器整流后的滤波,其工作频率与市电一致为50Hz;而高频滤波电容主要工作在开关电源整流后的滤波,其工作频率为几千Hz到几万Hz。

当我们将低频滤波电容用于高频电路时,由于低频滤波电容高频特性不好,它在高频充放电时内阻较大,等效电感较高。

因此在使用中会因电解液的频繁极化而产生较大的热量。

而较高的温度将使电容内部的电解液气化,电容内压力升高,最终导致电容的鼓包和爆裂。

电源滤波电容的大小,平时做设计,前级用,用于滤低频,二级用,用于滤高频,的电容作用是减小输出脉动和低频干扰,的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好,两个电容值相差大概100倍左右。

电源滤波,开关电源,要看你的ESR(电容的等效串联电阻)有多大,而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌,机理就好比大水库防洪能力更强一样;小电容滤高频干扰,任何器件都可以等效成一个电阻、电感、电容的串并联电路,也就有了自谐振,只有在这个自谐振频率上,等效电阻最小,所以滤波最好!电容的等效模型为一电感L,一电阻R和电容C的串联,电感L为电容引线所至,电阻R代表电容的有功功率损耗,电容C.因而可等效为串联LC回路求其谐振频率,串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC).,串联LC回路中心频率处电抗最小表现为纯电阻,所以中心频率处起到滤波效果.引线电感的大小因其粗细长短而不同,接地电容的电感一般是1MM为10nH左右,取决于需要接地的频率.采用电容滤波设计需要考虑参数:ESRESL耐压值谐振频率那么如何选取电源滤波电容呢?电源滤波电容如何选取,掌握其精髓与方法,其实也不难1) 理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应,这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的FSR参数,这表示频率大于FSR值时,电容变成了一个电感,如果电容对地滤波,当频率超出FSR后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地.原因在于小电容,SFR值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容滤低频,小电容滤高频,根本的原因在于SFR(自谐振频率)值不同,想想为什么如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了.2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少就算我知道SFR值,我如何选取不同SFR值的电容值呢是选取一个电容还是两个电容电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个:1)器件Datasheet,如22pf0402电容的SFR值在2G左右,2)通过网络分析仪直接量测其自谐振频率,想想如何测量S21?知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时,LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原因,实际上电容是电感和电容的并联电路,(还有电容本身的电阻,有时也不可忽略)这就引入了谐振频率的概念:ω=1/(LC)1/2在谐振频率以下电容呈容性,谐振频率以上电容呈感性.因而一般大电容滤低频波,小电容滤高频波.这也能解释为什么同样容值的STM封装的电容滤波频率比DIP封装更高.至于到底用多大的电容,这是一个参考电容谐振频率不过仅仅是参考而已,老工程师说主要靠经验.更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.文章来源:我看了这篇文章,也做个粗略的总结吧:1.电容对地滤波,需要一个较小的电容并联对地,对高频信号提供了一个对地通路。

滤波电容如何选择

滤波电容如何选择

滤波电容如何选择滤波电容主要用于去除电源中的高频干扰信号,保证电子设备的正常运行。

在选择滤波电容时,需要考虑以下几个因素:1.电容容值:电容的容值越大,滤波效果越好。

通常情况下,电容的容值选择在几微法到几毫法之间。

较小的容值适用于浅滤波,较大的容值适用于深滤波。

在选择容值时,要考虑电源的负载要求、工作频率以及滤波效果等因素。

2.最大耐压:滤波电容的耐压指标要比电源电压高,以防止电容工作时过载而烧毁。

通常情况下,滤波电容的耐压要大约为电源电压的2倍以上。

3.频率特性:电容的频率响应特性对滤波效果也有影响。

电容的频响特性是指电容在不同频率下的阻抗大小。

对于低频滤波,选择频率响应较平坦的电容;对于高频滤波,选择频率响应较小的电容。

4.ESR值:ESR(Equivalent Series Resistance)值是电容器内部等效串联电阻的意思。

ESR值越小,电容器的损耗越小,输出压降越低,电容器的滤波效果越好。

因此,选择ESR值较小的电容器对滤波效果更好。

5.尺寸和成本:根据应用场景和成本要求选择适当的电容尺寸。

通常情况下,体积较大的电容器容值较大,滤波效果较好,但成本较高。

体积较小的电容器容值较小,滤波效果较差,但成本较低。

6.环境要求:如果应用场景对环境温度、防震、防潮等有特殊要求,需要选择符合这些要求的滤波电容。

例如,对于高温环境,需要选择耐高温的电容。

总之,选择滤波电容时需要考虑容值、最大耐压、频率特性、ESR值、尺寸和成本以及环境要求等因素综合考虑,以确保电容能够满足应用需求并具有良好的滤波效果。

直流稳压电源滤波电容的选择

直流稳压电源滤波电容的选择

AC220V经变压器变压后为AC9V,如采用全波整流其直流峰值为2*9*1.41倍约25.38V,理论上滤波电容耐压不小于25.38V,考虑到AC220V,在正常情况下在198~242V之间变化的,滤波电容通常选用耐压32V,若采用桥式整流,其直流峰值为9*1.41倍约12.69V,理论上滤波电容耐压不小于12.69V,选用耐压16V即可。

经7805后的电容耐压只要大于5V即可。

容量大小,主要是要考滤纹波系数大小、负载电流、电源高频干扰及其他因素来定,通常理论计算较复杂。

用7805作稳压模块,全波整流后用电解电容4700uF作低频滤波,同时并联一个104的瓷片电容作高频滤波,7805后只需有电解电容容量200uF。

即可达到很好的效果。

如果要求不高整流后的滤波电容用1000uF也能满足要求。

详细解析电源滤波电容的选取与计算

详细解析电源滤波电容的选取与计算

电源滤波电容的选择与计算电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波,是直接储存脉动电压来平滑输出电压,输出电压高,接近交流电压峰值;适用于小电流,电流越小滤波效果越好。

电感滤波属电流滤波,是靠通过电流产生电磁感应来平滑输出电流,输出电压低,低于交流电压有效值;适用于大电流,电流越大滤波效果越好。

电容和电感的很多特性是恰恰相反的。

一般情况下,电解电容的作用是过滤掉电流中的低频信号,但即使是低频信号,其频率也分为了好几个数量级。

因此为了适合在不同频率下使用,电解电容也分为高频电容和低频电容(这里的高频是相对而言)。

低频滤波电容主要用于市电滤波或变压器整流后的滤波,其工作频率与市电一致为50Hz;而高频滤波电容主要工作在开关电源整流后的滤波,其工作频率为几千Hz到几万Hz。

当我们将低频滤波电容用于高频电路时,由于低频滤波电容高频特性不好,它在高频充放电时内阻较大,等效电感较高。

因此在使用中会因电解液的频繁极化而产生较大的热量。

而较高的温度将使电容内部的电解液气化,电容内压力升高,最终导致电容的鼓包和爆裂。

电源滤波电容的大小,平时做设计,前级用4.7u,用于滤低频,二级用0.1u,用于滤高频,4.7uF的电容作用是减小输出脉动和低频干扰,0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好,两个电容值相差大概100倍左右。

电源滤波,开关电源,要看你的ESR(电容的等效串联电阻)有多大,而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌,机理就好比大水库防洪能力更强一样;小电容滤高频干扰,任何器件都可以等效成一个电阻、电感、电容的串并联电路,也就有了自谐振,只有在这个自谐振频率上,等效电阻最小,所以滤波最好!电容的等效模型为一电感L,一电阻R和电容C的串联,电感L为电容引线所至,电阻R代表电容的有功功率损耗,电容C.因而可等效为串联LC回路求其谐振频率,串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC).,串联LC回路中心频率处电抗最小表现为纯电阻,所以中心频率处起到滤波效果.引线电感的大小因其粗细长短而不同,接地电容的电感一般是1MM为10nH左右,取决于需要接地的频率。

如何选择滤波电容?

如何选择滤波电容?

如何选择滤波电容?
滤波电容在交直流转换电路中起着非常重要的作用,如何正确选择滤波电容,尤其是输出滤波电容的选择则是每个工程技术人员十分关心的问题。


 50赫兹工频电路中使用的普通电解电容器,其脉动电压频率仅为100赫兹(过整流桥),充放电时间是毫秒数量级。

为获得更小的脉动系数(电源转换电路中,电压或电流的幅值和平均值最直观,因此,我们用电压或电流的基波幅值与其平均值之比,称为脉动系数。

脉动系数(S)=输出电压交流分量的基波最大值/输出电压的直流分量),所需的电容量高达数十万微法,因此普通低频铝电解电容器的目标是以提高电容量为主,电容器的电容量、损耗角正切值以及漏电流是鉴别其优劣的主要参数。

 在电源设计中,滤波电容的选取原则是:
 C≥2.5T/R
 其中:C为滤波电容,单位为UF;T为频率,单位为Hz;R为负载电阻,单位为Ω。

 当然,这只是一般的选用原则,在实际的应用中,如条件(空间和成本)允许,都选取C≥5T/R。

详解滤波电容的选择及计算

详解滤波电容的选择及计算

电源滤波电容的选择与计算电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波,是直接储存脉动电压来平滑输出电压,输出电压高,接近交流电压峰值;适用于小电流,电流越小滤波效果越好。

电感滤波属电流滤波,是靠通过电流产生电磁感应来平滑输出电流,输出电压低,低于交流电压有效值;适用于大电流,电流越大滤波效果越好。

电容和电感的很多特性是恰恰相反的。

一般情况下,电解电容的作用是过滤掉电流中的低频信号,但即使是低频信号,其频率也分为了好几个数量级。

因此为了适合在不同频率下使用,电解电容也分为高频电容和低频电容(这里的高频是相对而言)。

低频滤波电容主要用于市电滤波或变压器整流后的滤波,其工作频率与市电一致为50Hz;而高频滤波电容主要工作在开关电源整流后的滤波,其工作频率为几千Hz到几万Hz。

当我们将低频滤波电容用于高频电路时,由于低频滤波电容高频特性不好,它在高频充放电时内阻较大,等效电感较高。

因此在使用中会因电解液的频繁极化而产生较大的热量。

而较高的温度将使电容内部的电解液气化,电容内压力升高,最终导致电容的鼓包和爆裂。

电源滤波电容的大小,平时做设计,前级用4.7u,用于滤低频,二级用0.1u,用于滤高频,4.7uF的电容作用是减小输出脉动和低频干扰,0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好,两个电容值相差大概100倍左右。

电源滤波,开关电源,要看你的ESR(电容的等效串联电阻)有多大,而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌,机理就好比大水库防洪能力更强一样;小电容滤高频干扰,任何器件都可以等效成一个电阻、电感、电容的串并联电路,也就有了自谐振,只有在这个自谐振频率上,等效电阻最小,所以滤波最好!电容的等效模型为一电感L,一电阻R和电容C的串联,电感L为电容引线所至,电阻R代表电容的有功功率损耗,电容C.因而可等效为串联LC回路求其谐振频率,串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC).,串联LC回路中心频率处电抗最小表现为纯电阻,所以中心频率处起到滤波效果.引线电感的大小因其粗细长短而不同,接地电容的电感一般是1MM为10nH左右,取决于需要接地的频率.采用电容滤波设计需要考虑参数:ESRESL耐压值谐振频率那么如何选取电源滤波电容呢?电源滤波电容如何选取,掌握其精髓与方法,其实也不难1) 理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应, 这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的FSR参数,这表示频率大于FSR值时,电容变成了一个电感,如果电容对地滤波,当频率超出FSR后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地.原因在于小电容,SFR值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容滤低频,小电容滤高频,根本的原因在于SFR(自谐振频率)值不同,想想为什么?如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了.2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少? 就算我知道SFR 值,我如何选取不同SFR值的电容值呢? 是选取一个电容还是两个电容?电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个:1)器件Datasheet,如22pf0402电容的SFR值在2G左右,2)通过网络分析仪直接量测其自谐振频率,想想如何测量S21?知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时,LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原因,实际上电容是电感和电容的并联电路,(还有电容本身的电阻,有时也不可忽略)这就引入了谐振频率的概念:ω=1/(LC)1/2在谐振频率以下电容呈容性,谐振频率以上电容呈感性.因而一般大电容滤低频波,小电容滤高频波.这也能解释为什么同样容值的STM封装的电容滤波频率比DIP封装更高.至于到底用多大的电容,这是一个参考电容谐振频率不过仅仅是参考而已,老工程师说主要靠经验.更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.文章来源:/s/blog_545edca401000ax6.html我看了这篇文章,也做个粗略的总结吧:1.电容对地滤波,需要一个较小的电容并联对地,对高频信号提供了一个对地通路。

正确选择滤波电容器的几要素

正确选择滤波电容器的几要素

正确选择滤波电容器的几要素滤波电容器在开关电源中起着非常重要的作用,如何正确选择滤波电容,尤其是输出滤波电容的选择则是每个工程技术人员都十分关心的问题。

(1) 应根据电路要求选择电容器的类型。

对于要求不高的低频电路和直流电路,一般可选用纸介电容器,也可选用低频瓷介电容器。

在高频电路中,当电气性能要求较高时,可选用云母电容器、高频瓷介电容器或穿心瓷介电容器。

在要求较高的中频及低频电路中,可选用塑料薄膜电容器。

在电源滤波、去耦电路中,一般可选用铝电解电容器。

对于要求可靠性高、稳定性高的电路中,应选用云母电容器、漆膜电容器或钽电解电容器。

对于高压电路,应选用高压瓷介电容器或其他类型的高压电容器。

对于调谐电路,应选用可变电容器及微调电容器。

(2) 合理确定电容器的电容量及允许偏差。

在低频的耦合及去耦电路中,一般对电容器的电容量要求不太严格,只要按计算值选取稍大一些的电容量便可以了。

在定时电路、振荡回路及音调控制等电路中,对电容器的电容量要求较为严格,因此选取电容量的标称值应尽量与计算的电容值相一致或尽量接近,应尽量选精度高的电容器。

在一些特殊的电路中,往往对电容器的电容量要求非常精确,此时应选用允许偏差在±0.1%~±0.5%范围内的高精度电容器。

有个参考公式的,RC=(3-5)*(T/2)的,其中R是等效负载,T是周期=1/f=0.02s(f 按照市电50Hz算),如果前面那个系数取中间值4,那边这个滤波电容的容量就应该是:RC=2T=2*0.02=0.04,所以C=0.04/R(R是等效负载电阻),假设R=10ohm,那么这个电容的容量就是4000uF,实际就取4700uF了! (3) 选用电容器的工作电压应符合电路要求。

一般情况下,选用电容器的额定电压应是实际工作电压的1.2~1.3 倍。

对于工作环境温度较高或稳定性较差的电路,选用电容器的额定电压应考虑降额使用,留有更大的余量才好。

有源电力滤波器电容电感参数设计的方法

有源电力滤波器电容电感参数设计的方法

有源电力滤波器电容电感参数设计的方法电气07级9班王宇学号:200732540268摘要:本文简单介绍了有源电力滤波器的使用背景和补偿原理,并主要结合电力电子装置课程所讲,讨论了有源电力滤波器的电容电感参数的设计方法。

0引言在电力系统中,由于电力电子装置和非线性负载的广泛应用,使电网电压和电流波形发生畸变产生谐波,对电力系统环境造成了污染,改善电力系统的供电电能质量,减少电力部门的经济损失,规划电力系统的电力谐波治理方案具有非常重要的意义,是一项相当重要的技术储备。

根据国家标准对电网谐波的限制要求,对每台装置产生的谐波含量及用户受电端的谐波含量必须实行限制,要求用户使用产生谐波少的电力变换电路或对负载采取谐波抑制策略。

作为谐波抑制策略,一般使用无源LC滤波器,但无源滤波器的设计大多针对特定频率的谐波,只能滤除特定次的谐波,故存在着与电网发生谐振的可能性;也由于系统阻抗的作用,谐波补偿效果存在不稳定或由于系统侧的谐波太大使得滤波器本身因过载而烧损及装置体积大、损耗大等问题,无源滤波器应用受到限制。

谐波的抑制和补偿是谐波研究的核心和关键问题,而有源滤波器技术是谐波抑制技术的主要研究方向之一,因此有源滤波器的研究具有非常重大的现实意义。

随着新型电力电子器件的出现、PWM控制技术的发展以及瞬时无功功率理论的提出,利用半导体电力变换装置的良好可控性,采用有源电力滤波器向电网系统注入一个与谐波发生源的谐波电流相位恰好相反的谐波电流以抵消发生源谐波电流的方法,将是进行谐波和无功补偿的发展趋势。

有源电力滤波器(也称APF)是一种用于动态抑制谐波、补偿无功功率的新型电力电子装置,能对大小和频率都变化的谐波及无功功率进行补偿,可以弥补无源滤波器的缺点,获得比无源滤波器更好的补偿特性,是一种理想的补偿谐波装置。

1并联型有源滤波器的补偿原理并联型有源电力滤波器并联在负载与电源之间,相当于一个受控电流源,主要由主电路、谐波电流检测电路和控制电路3部分组成,电力系统的众多非线性负载向电网注入了很大的无功及谐波电流,对电能质量造成了严重的污染。

电容滤波的计算方法及电源滤波电容选用技巧

电容滤波的计算方法及电源滤波电容选用技巧

电容滤波的计算方法及电源滤波电容选用技巧本文主要是关于电容滤波的相关介绍,并着重对电容滤波的计算方法及电源滤波电容选用技巧进行了详尽的阐述。

电容滤波安装在整流电路两端用以降低交流脉动波纹系数提升高效平滑直流输出的一种储能器件,通常把这种器件称其为滤波电容。

由于滤波电路要求储能电容有较大电容量。

所以,绝大多数滤波电路使用电解电容。

电解电容由于其使用电解质作为电极(负极)而得名。

电解电容的一端为正极,另一端为负极,不能接反。

正极端连接在整流输出电路的正端,负极连接在电路的负端。

在所有需要将交流电转换为直流电的电路中,设置滤波电容会使电子电路的工作性能更加稳定,同时也降低了交变脉动波纹对电子电路的干扰。

滤波电容在电路中的符号一般用“C“表示,电容量应根据负载电阻和输出电流大小来确定。

当滤波电容达到一定容量后,加大电容容量反而会对其他一些指标产生有害影响。

滤波电容的特点1、温升低谐波滤波器回路由电容器串联电抗器组成,在某一谐波阶次形成最低阻抗,用以吸收大量谐波电流,电容器的质量会影响谐波滤波器的稳定吸收效果,电容器的使用寿命跟温度有很大的关系,温度越高寿命越低,滤波全膜电容器具有温升低等特点,可以保证其使用寿命。

2、损耗低介质损耗角正切值(tgδ):≤0.00033、安全性符合GB、IEC标准,内部单体电容器均附装保护装置;当线路或单体电容器发生异常时,该保护装置将会立即动作,自动切断电源,以防二次灾害的发生。

附装放电电阻,可确保用电及维护保养之安全。

外壳采用钢板冲压而成,内外部涂上耐候性良好之高温烤漆安全性特高。

4、便捷性体积小且重量轻,搬运安装极为方便滤波电容用在电源整流电路中,用来滤除交流成分。

使输出的直流更平滑。

而且对于精密电路而言,往往这个时候会采用并联电容电路[1]的组合方式来提高滤波电容的工作效果。

低频滤波电容主要用于市电滤波或变压器整流后的滤波,其工作频率与市电一致为50Hz;而高频滤波电容主要工作在开关电源整流后的滤波,其工作频率为几千Hz到几万Hz。

滤波电容器的选择

滤波电容器的选择

4.3 滤波电容器的选择4.3.1 滤波电容器额定电压的选择滤波电容器在输入电压220V±20%或输入电压85V~265V (110V -20%~220V +20%)时的最高整流输出电压可以达到370V ,因此应选择额定电压为400V 的电解电容器或选择两只额定电压为200V (也可以是250V )的电解电容器串联使用。

需要注意的是,尽管电解电容器的额定电压有10%左右富裕量,在上述应用场合下,从产品的安全角度考虑是不允许使用额定电压为300V 或350V 的电解电容器。

对于带有功率因数校正的整流滤波电路,当功率因数校正电路输出电压为380V 时可以选择额定电压400V 电解电容器,而功率因数校正电路输出电压高于380V 时则只能选择额定电压为450V 的电解电容器。

4.3.2 滤波电容器电容量的选择滤波电容器,为限制整流滤波输出电压纹波,正确选择电容量是非常重要的。

通常滤波电容器的电容量在输入电压220V±20%时按输出功率选择为:不低于每瓦1μF (即:≥1μF/W ),输入电压85V~265V (110V -20%~220V +20%)输入时按输出功率选择为:不低于每瓦(3~4)μF (即:≥(3~4)μF/W )。

滤波电容器电容量的取值依据为:在220V±20%交流输入及85V~265V 交流输入的最低值时,整流输出电压最低值分别不低于200V 和90V ,在同一输入电压下的整流滤波输出电压分别约为:240V 和115V ,电压差分别为:40V 和25V 。

每半个电源周波(10mS ),整流器导电时间约2mS ,其余8mS 为滤波电容器放电时间,承担向负载提供全部电流,即:UtI C O ∆⋅=(4.3) 220V±20%交流输入时:)10(200025.084086-⨯=⋅⋅=⋅=O O O I mS I mSI C (4.4) O O O O I I U P 200=⋅= (4.5)200O O O O PU P I ==(4.6) )10(6-⨯=O P C )(F (4.7)即:1μF/W85V~265V 交流输入时:)10(32004.082586-⨯=⋅⋅=⋅=O O O I mS I mSI C (4.8) O O O O I I U P 90=⋅= (4.9)90O O O O PU P I ==(4.10) )10(6.36-⨯=O P C )(F (4.11)即:3.6μF/W每半个电源周波(10mS ),整流器导电时间约3mS ,其余7mS 为滤波电容器放电时间,承担向负载提供全部电流,则:滤波电容器容量为:0.88μF/W 和3.15μF/W 。

滤波电路设计电容选择方法

滤波电路设计电容选择方法

经过整流桥以后的是脉动直流,波动范围很大。

后面一般用大小两个电容,大电容用来稳定输出,众所周知电容两端电压不能突变,因此可以使输出平滑,小电容是用来滤除高频干扰的,使输出电压纯净,电容越小,谐振频率越高,可滤除的干扰频率越高容量选择容量选择::(1)大电容,负载越重,吸收电流的能力越强,这个大电容的容量就要越大(2)小电容,凭经验,一般104即可1、电容对地滤波,需要一个较小的电容并联对地,对高频信号提供了一个对地通路。

2、电源滤波中电容对地脚要尽可能靠近地。

3、理论上说电源滤波用电容越大越好,一般大电容滤低频波,小电容滤高频波。

4、可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.具体案例具体案例:: AC220-9V 再经过全桥整流后,需加的滤波电容是多大的? 再经78LM05后需加的电容又是多大?前者电容耐压应大于15V,电容容量应大于2000微发以上。

后者电容耐压应大于9V,容量应大于220微发以上。

2.有一电容滤波的单相桥式整流电路,输出电压为24V,电流为500mA,要求:(1)选择整流二极管;(2)选择滤波电容;(3)另:电容滤波是降压还是增压?(1)因为桥式是全波,所以每个二极管电流只要达到负载电流的一半就行了,所以二极管最大电流要大于250mA;电容滤波式桥式整流的输出电压等于输入交流电压有效值的1.2倍,所以你的电路输入的交流电压有效值应是20V,而二极管承受的最大反压是这个电压的根号2倍,所以,二极管耐压应大于28.2V。

(2)选取滤波电容:1、电压大于28.2V;2、求C 的大小:公式RC≥(3--5)×0.1秒,本题中R=24V/0.5A=48欧,所以可得出C≥(0.00625--0.0104)F ,即C 的值应大于6250μF 。

(3)电容滤波是升高电压。

滤波电容的选用原则在电源设计中,滤波电容的选取原则是: C≥2.5T/R其中: C 为滤波电容,单位为UF;T 为频率, 单位为HzR 为负载电阻,单位为Ω当然,这只是一般的选用原则,在实际的应用中,如条件(空间和成本)允许,都选取C ≥5T/R.3.滤波电容的大小的选取PCB 制版电容选择印制板中有接触器、继电器、按钮等元件时.操作它们时均会产生较大火花放电,必须采用RC 吸收电路来吸收放电电流。

有源电力滤波器直流侧电容的选择方法

有源电力滤波器直流侧电容的选择方法

I4cos (3ωt+φ4 ) ]=
2 × 3E (I2+I4 )
总第 47 卷 2010 年
第 540 期
电测与仪表 Electrical Measurement & Instrumentation
Vol.47 No.540 Dec. 2010
第 12 期
C=
SA 300π×UdΔU
(10 )
由式 (10 ) 可知, 在APF补偿容量、 APF直流侧电容 电压参考值和电压允许波动范围确定后, 电容的最小 电容电压的 容量就确定。当实际电容大于计算值时, 也说明, 电容值的大小与 波动幅值会减小; 反之亦然。 开关频率、 APF连接的滤波电感大小等因素无关。 3 设计举例 直流侧电压参考 设计30kVA的有源电力滤波器, 值为800V, 由式 (9 ) 可得: SA 30000 C= = =4.0(mF) 300π×UdΔU 300π×800×10 4 仿真分析 在MATLAB/simulink仿真软件中建立模型, 如图2 所示。仿真参数如下: 三相电网电压220V/50Hz, 负载 为三相不控整流桥带阻感负载, RL=2Ω, L=10mH。 APF 与电网连接的滤波电感L=0.6mH, 变流器直流侧电压 Ud=800V, 直流侧电容C=4mF。APF设置为只对电源电 流中谐波进行补偿。 图 4 补偿后电源电流 is 和直流侧电压 Ud Fig.4 Source is and DC voltage Ud after compensation 基波频率的6倍 (即3的倍数次 ) 。 如图5所示,直流侧电压的波动频率和负载瞬时 有功电流的波动频率相同, 说明APF直流侧与负载之 间存在能量交换, 能量交换的大小与负载电流中交流 分量的大小有关。

详解滤波电容的选择及计算

详解滤波电容的选择及计算

电源滤波电容的选择与计算电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波,是直接储存脉动电压来平滑输出电压,输出电压高,接近交流电压峰值;适用于小电流,电流越小滤波效果越好。

电感滤波属电流滤波,是靠通过电流产生电磁感应来平滑输出电流,输出电压低,低于交流电压有效值;适用于大电流,电流越大滤波效果越好。

电容和电感的很多特性是恰恰相反的。

一般情况下,电解电容的作用是过滤掉电流中的低频信号,但即使是低频信号,其频率也分为了好几个数量级。

因此为了适合在不同频率下使用,电解电容也分为高频电容和低频电容(这里的高频是相对而言)。

低频滤波电容主要用于市电滤波或变压器整流后的滤波,其工作频率与市电一致为50Hz;而高频滤波电容主要工作在开关电源整流后的滤波,其工作频率为几千Hz到几万Hz。

当我们将低频滤波电容用于高频电路时,由于低频滤波电容高频特性不好,它在高频充放电时内阻较大,等效电感较高。

因此在使用中会因电解液的频繁极化而产生较大的热量。

而较高的温度将使电容内部的电解液气化,电容内压力升高,最终导致电容的鼓包和爆裂。

电源滤波电容的大小,平时做设计,前级用4.7u,用于滤低频,二级用0.1u,用于滤高频,4.7uF的电容作用是减小输出脉动和低频干扰,0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好,两个电容值相差大概100倍左右。

电源滤波,开关电源,要看你的ESR(电容的等效串联电阻)有多大,而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌,机理就好比大水库防洪能力更强一样;小电容滤高频干扰,任何器件都可以等效成一个电阻、电感、电容的串并联电路,也就有了自谐振,只有在这个自谐振频率上,等效电阻最小,所以滤波最好!电容的等效模型为一电感L,一电阻R和电容C的串联,电感L为电容引线所至,电阻R代表电容的有功功率损耗,电容C.因而可等效为串联LC回路求其谐振频率,串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC).,串联LC回路中心频率处电抗最小表现为纯电阻,所以中心频率处起到滤波效果.引线电感的大小因其粗细长短而不同,接地电容的电感一般是1MM为10nH左右,取决于需要接地的频率.采用电容滤波设计需要考虑参数:ESRESL耐压值谐振频率那么如何选取电源滤波电容呢?电源滤波电容如何选取,掌握其精髓与方法,其实也不难1) 理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应, 这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的FSR参数,这表示频率大于FSR值时,电容变成了一个电感,如果电容对地滤波,当频率超出FSR后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地.原因在于小电容,SFR值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容滤低频,小电容滤高频,根本的原因在于SFR(自谐振频率)值不同,想想为什么?如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了.2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少? 就算我知道SFR 值,我如何选取不同SFR值的电容值呢? 是选取一个电容还是两个电容?电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个:1)器件Datasheet,如22pf0402电容的SFR值在2G左右,2)通过网络分析仪直接量测其自谐振频率,想想如何测量S21?知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时,LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原因,实际上电容是电感和电容的并联电路,(还有电容本身的电阻,有时也不可忽略)这就引入了谐振频率的概念:ω=1/(LC)1/2在谐振频率以下电容呈容性,谐振频率以上电容呈感性.因而一般大电容滤低频波,小电容滤高频波.这也能解释为什么同样容值的STM封装的电容滤波频率比DIP封装更高.至于到底用多大的电容,这是一个参考电容谐振频率不过仅仅是参考而已,老工程师说主要靠经验.更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.文章来源:我看了这篇文章,也做个粗略的总结吧:1.电容对地滤波,需要一个较小的电容并联对地,对高频信号提供了一个对地通路。

电容滤波的计算方法及电源滤波电容选用技巧

电容滤波的计算方法及电源滤波电容选用技巧

电容滤波的计算方法及电源滤波电容选用技巧电容滤波是一种常见的电力电子滤波电路,用于减小电源中的脉动电压。

在电源中添加一个电容器,可以通过存储能量的方式将脉动电压平滑化,从而提供稳定的直流电源。

本文将介绍电容滤波的计算方法和电源滤波电容选用技巧。

首先,我们需要了解电容滤波的原理。

在一个整流电路中,电容滤波电路的主要部分是一个电容器和负载电阻。

当交流电源输入经过整流后,得到的直流电压存在脉动。

这时通过将电容器连接到输出端,在充电-放电周期内,电容器的电压会随着时间逐渐增加,这样就可以减小输出电压的脉动。

要计算电容器的容值,我们首先需要确定电容器的放电时间常数。

放电时间常数代表了电容器在放电时所需的时间,是一个重要的参考指标。

通常情况下,放电时间常数应该小于整个周期的时间,以确保电容器能够在周期内完全放电。

放电时间常数的计算公式如下:τ=R*C其中,τ为放电时间常数,R为负载电阻的阻值,C为电容器的电容值。

接下来,我们需要根据系统的需求来确定电容器的容值。

一般来说,电容器的容值越大,脉动电压越小,但是成本和尺寸也会增加。

所以在选用电容器时需要权衡这些因素。

一般情况下,可以按照以下步骤选择电容器的容值:1.确定对输出电压脉动的要求。

根据设计要求,确定允许的输出电压脉动范围。

2.根据最大负载电流和输出电压脉动的要求,计算电容器的容值。

可以使用以下公式进行计算:C=I/(ΔV*f)其中,C为电容器的容值,I为负载电流的峰值,ΔV为输出电压脉动的允许范围,f为电源频率。

3.根据计算结果选择合适的商用电容器,注意商用电容器的标称容值通常有一定的误差,因此要选取稍大于所计算出的容值的电容器。

需要注意的是,电容器的有效值与其标称容值之间存在一个关系。

电容器的有效值是指在给定频率下的等效电流波动值,与电容器的容值和频率有关。

一般来说,频率越高,电容器的有效值越小,因此选用电容器时要根据实际工作频率来选择。

另外,还需要注意电容器的寿命和可靠性。

有源电力滤波器直流侧电容的选择方法

有源电力滤波器直流侧电容的选择方法

有源电力滤波器直流侧电容的选择方法
张国荣;陈鹏
【期刊名称】《电测与仪表》
【年(卷),期】2010(047)012
【摘要】针对有源电力滤波器在应用中直流侧电容值的选择问题,详细分析了有源电力滤波器在正常工作时的能量流动,并基于能量守恒原理和瞬时功率理论建立了能量平衡方程,给出了直流侧电容值的选择方法.在直流侧电压参考值确定后,直流侧电容值由APF的补偿容量、直流电压允许波动幅值共同决定.仿真结果证明了理论分析的可行性和正确性.
【总页数】4页(P1-3,64)
【作者】张国荣;陈鹏
【作者单位】教育部光伏系统工程研究中心,合肥工业大学能源研究所,合肥230009;教育部光伏系统工程研究中心,合肥工业大学能源研究所,合肥230009【正文语种】中文
【中图分类】TM53
【相关文献】
1.三相四线制电容中点式并联有源电力滤波器直流侧电压控制 [J], 唐忠;江颖达;姚永生;郭威
2.并联有源电力滤波器直流侧电容电压控制 [J], 张东;吕征宇;陈国柱
3.三相整流桥直流侧和交流侧并联型有源电力滤波器比较研究 [J], 杜雄;周雒维;侯世英
4.有源电力滤波器直流侧电容电压的稳定控制 [J], 梅红伟;钟奇;张金波
5.有源电力滤波器直流侧电容电压控制的研究 [J], 徐晓贝;徐晓光;任慧新;徐晓川因版权原因,仅展示原文概要,查看原文内容请购买。

滤波电容改怎么选,选多大容值?

滤波电容改怎么选,选多大容值?

滤波电容改怎么选,选多大容值?电源滤波电容如何选取,掌握其精髓与方法,其实也不难.1理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应,这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的FSR参数,这表示频率大于Fsr(串联谐振频率)值时,电容变成了一个电感(频率超过Fsr电容此时呈感性),如果电容对地滤波,当频率超出Fsr后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地,可以想想为什么?电容器,高频等效模型原因在于小电容,Fsr值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容虑低频,小电容虑高频,根本的原因在于Fsr(自谐振频率)值不同,当然也可以想想为什么?如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了.2那么在实际的设计中,我们常常会有疑问,我怎么知道电容的Fsr 是多少?就算我知道Fsr值,我如何选取不同Fsr值的电容值呢?是选取一个电容还是两个电容?电容的Fsr值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的Fsr值也不会相同,可以通过器件Data sheet查得,如100pf0402电容的Fsr值在500M左右。

电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原因,实际上电容是电感和电容的并联电路,(还有电容本身的电阻,有时也不可忽略)这就引入了谐振频率的概念:在谐振频率以下电容呈容性,谐振频率以上电容呈感性.因而一般大电容滤低频波,小电容滤高频波.这也能解释为什么同样容值的STM封装的电容滤波频率比DIP封装更高.至于到底用多大的电容,这是一个参考不过仅仅是参考而已,用老工程师的话说——主要靠经验.更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.都是滤波的作用,铝电解电容容量比较大,主要用于虑除低频干扰。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
-T/4
-T/4
1 軌 dt= 1 C (U +ΔU )- C (U -ΔU ) 乙p 2 2
2 L d d
2
(7 )
式中T为波动周期; C为直流侧电容值; Ud为直流侧电 压参考值; ΔU为直流侧电压波动幅值的一半。取大波 动周期T=3T1, T1为基波周期。 所以:
-T/4 ∞
C=
-T/4

3EΣIncos [ (1芎n ) ωt芎φn]
图6 不同开关频率下APF直流侧电压 Fig.6 DC voltage of APF in different switching frequencies 图3 补偿前直流侧电压Ud和电源电流is Fig.3 DC voltage Ud and source is before compensation 结 论 本文针对有源电力滤波器在应用中直流侧电容 (下转第 64 页 ) 值的选择问题,基于能量平衡原理建 5 - 3 -
n=3k±1
2UdΔU

(8 )
当k≥2时, 有:
-T/4
-T/4

3EΣIncos[ (1芎n ) ωt芎φn]=0
n=3k±1
这样, 有:
-T/4
-T/4
乙3E ΣI cos[(1
n=3k±1 n

-T/4
芎n ) ωt芎φn] =
-T/4
乙3E [I cos(3ωt
2
芎φ2) +
(2 )
(9 ) 3ω ) 中3E(I2+ I4)可近似看成APF的补偿容量SA。 式 (9 由此, 式 (8 ) 可化简为:
I4cos (3ωt+φ4 ) ]=
2 × 3E (I2+I4 )
总第 47 卷 2010 年
第 540 期
电测与仪表 Electrical Measurement & Instrumentation
Vol.47 No.540 Dec. 2010
第 12 期
C=
SA 300π×UdΔU
(10 )
由式 (10 ) 可知, 在APF补偿容量、 APF直流侧电容 电压参考值和电压允许波动范围确定后, 电容的最小 电容电压的 容量就确定。当实际电容大于计算值时, 也说明, 电容值的大小与 波动幅值会减小; 反之亦然。 开关频率、 APF连接的滤波电感大小等因素无关。 3 设计举例 直流侧电压参考 设计30kVA的有源电力滤波器, 值为800V, 由式 (9 ) 可得: SA 30000 C= = =4.0(mF) 300π×UdΔU 300π×800×10 4 仿真分析 在MATLAB/simulink仿真软件中建立模型, 如图2 所示。仿真参数如下: 三相电网电压220V/50Hz, 负载 为三相不控整流桥带阻感负载, RL=2Ω, L=10mH。 APF 与电网连接的滤波电感L=0.6mH, 变流器直流侧电压 Ud=800V, 直流侧电容C=4mF。APF设置为只对电源电 流中谐波进行补偿。 图 4 补偿后电源电流 is 和直流侧电压 Ud Fig.4 Source is and DC voltage Ud after compensation 基波频率的6倍 (即3的倍数次 ) 。 如图5所示,直流侧电压的波动频率和负载瞬时 有功电流的波动频率相同, 说明APF直流侧与负载之 间存在能量交换, 能量交换的大小与负载电流中交流 分量的大小有关。
第 540 期
电测与仪表 Electrical Measurement & Instrumentation
Vol.47 No.540 Dec. 2010
第 12 期
侧和直流侧的能量交换, 而三相的瞬时有功功率决定 了交流侧和直流侧的能量交换。 图1中APF可以对谐波和无功功率进行补偿。利 用Akagi.H的瞬时功率理论,假设负载侧的瞬时有功 qL。 因负载电流中存在 功率和瞬时无功功率分别为pL、 軈L、 谐波, 所以pL、 qL中含有交流分量, 主要由直流分量p 軈L和交流分量p 軌 L、 軌 L构成。对于APF系统, q q 假设交流侧 的瞬时有功功率和瞬时无功功率分别为pA、 qA。 当APF只补偿无功功率时, APF 的瞬时有功功率 始终为零, APF的直流侧和交流侧在任意时刻没有能 量交换, 直流侧电压保持恒定。电容只需很小容量以 储存能量用于维持开关器件正常工作即可。 正常状态下, 电源需要提供负载所需的瞬时有功 軈L、 軈L。当APF只 q 功率和瞬时无功功率的直流分量, 即p 补偿谐波时, 需提供谐波所对应的负载电流中交流分 軌L, 量, 使电源电流对应负载电流的基波分量p 即: 軌L pA=-p (1 ) APF 正常工作, 各部分损耗之和变化较小, 可视 为定值, 如果忽略这部分损耗, 则 APF 交流侧的瞬时 有功功率pA全部传递到直流侧。所以, 负载电流中交 流分量的波动和APF直流侧所储存能量的波动一致。 综合以上分析, 对于一定容量的 APF, 在正常工 作时直流侧容量应能保证输出负载电流中交流成分 和维持损耗的需要。在直流侧电压参考值确定后, 直 流侧电容值由APF的补偿容量、 直流电压允许波动幅 值决定。 直流侧电容选择 由式 (1 ) 可知,负载电流中交流分量的波动和 APF交流侧的有功功率波动一致。直流侧电压在参考 值附近随瞬时有功功率中的交流成分波动而波动。 在APF系统中,各部分的损耗之和等效为APF交 流侧的有功功率, APF正常工作时, 其变化相对较小, 可视为定值, 它对APF交流侧有功功率的波动没有影 响。如果忽略APF系统内各部分损耗, 则其交流侧的 2 瞬时有功功率全部传递到直流侧。所以, 负载电流中 交流分量的波动和 APF 直流侧所储存能量的波动一 致。 假设电网电压无畸变, 三相电网电压对称为: ea= 姨 2 Esinωt eb= 姨 2 Esin (ωt-2/3π ) ec= 姨 2 Esin (ωt+2/3π ) - 2 % % %
和总为零,各相的瞬时无功功率只在三相之间交换。 在 APF 中 (参见图 1 ) , 瞬时无功功率不会导致其交流

图1 并联型有源电力滤波器系统框图 Fig.1 System configuration of shunt active power filter - 1 -
总第 47 卷 2010 年
总第 47 卷 2010 年
第 540 期
电测与仪表 Electrical Measurement & Instrumentation
Vol.47 No.540 Dec. 2010
第 12 期
有源电力滤波器直流侧电容的选择方法*
张国荣, 陈鹏
(教育部光伏系统工程研究中心, 合肥工业大学能源研究所, 合肥 230009 ) 摘要: 针对有源电力滤波器在应用中直流侧电容值的选择问题, 详细分析了有源电力滤波器在正常工作时的能 量流动, 并基于能量守恒原理和瞬时功率理论建立了能量平衡方程, 给出了直流侧电容值的选择方法。在直流 侧电压参考值确定后, 直流侧电容值由APF的补偿容量、 直流电压允许波动幅值共同决定。 仿真结果证明了理论 分析的可行性和正确性。 关键词: 有源电力滤波器; 直流侧电容; 能量守恒 中图分类号: TM53 文献标识码: A 文章编号: 1001-1390 (2010 ) 12-0001-03
图5 负载瞬时有功电流ip和直流侧电压Ud Fig.5 Load active current ip and dc voltage Ud 图2 电压源并联型有源电力滤波器仿真模型图 Fig.2 Simulation model of voltage-source shunt active power filter 如图3所示, 补偿前, APF系统直流侧电压维持在 参考电压不变。补偿后, 直流侧电压在参考值附近出 现波动, 如图4所示。 图4中, 直流侧电压的波动频率为 图6中,对APF在不同的开关频率下直流侧电压 的波动情况进行对比, 从图中可清楚地发现, 直流侧 的波动的幅值和频率与开关频率无关。
A Method of DC-side Capacitance Selection in Active Power Filter
ZHANG Guo-rong, CHEN Peng (Research center for Photovoltaic System Engineering Ministry of Education, The Energy Institute of Hefei University of Technology, Hefei 230009, China) Abstract: In this paper, aiming at the issue of dc-side capacitance selection in active power filter, the transfer of power of active power filter is analyzed in detail. Based on the law of conservation of energy, an equation is discussed and a method of the selection of dc-side capacitance is derived. After the reference dc voltage of the dcside giving, the dc -side capacitance can be calculated by the capacity of active power filter and the range of dc voltage fluctuation allowed. Finally, the simulation results are given to demonstrate the feasibility and validity of the conclusions. Key words: active power filter, DC-side capacitance, energy conservation 0 引 言 本文基于能量守恒原理, 利用瞬时功率理论分析 目前, 由于非线性负载的大量应用, 谐波污染导 致的电能质量问题日益突出。有源电力滤波器 (active power filter, APF ) 由于能有效抑制网内谐波和 补偿无功电流而越来越受到人们的关注。 与单独使用 无源滤波器 (Passive Filter ) 相比, APF 能很好地适应 [1-2] 网内负载的变化 。 目前应用较广泛的是并联型APF, 它主要由电压 型变换器通过无源滤波器连接到电网上。 变流器的直 流侧储能元件为大电容, 在正常工作时, 电容电压基 本保持不变。而直流侧电压的波动直接影响APF的电 流跟踪效果。 在实际应用中,直流侧电容值如果选择过小, 将 使 APF 在补偿谐波时直流侧电压出现较大范围的波 动, 从而影响补偿效果; 选择过大, 又会增加系统体 积, 加大成本, 造成资源浪费[3-7]。
