膨胀硫铝酸盐水泥
水泥按用途及性能分为
水泥按用途及性能分为：(1)通用水泥: 一般土木建筑工程通常采用的水泥。
通用水泥主要是指：GB175—2007规定的六大类水泥，即硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。
(2)专用水泥:专门用途的水泥。
如：G级油井水泥，道路硅酸盐水泥。
(3)特性水泥:某种性能比较突出的水泥。
如：快硬硅酸盐水泥、低热矿渣硅酸盐水泥、膨胀硫铝酸盐水泥。
水泥按其主要水硬性物质名称分为:(1)硅酸盐水泥，即国外通称的波特兰水泥；(2)铝酸盐水泥；(3)硫铝酸盐水泥；(4)铁铝酸盐水泥；(5)氟铝酸盐水泥；(6) 以火山灰或潜在水硬性材料及其他活性材料为主要组分的水泥。
主要技术特性分为：（1）快硬性：分为快硬和特快硬两类；（2）水化热：分为中热和低热两类；（3）抗硫酸盐性：分中抗硫酸盐腐蚀和高抗硫酸盐腐蚀两类；（4）膨胀性：分为膨胀和自应力两类；（5）耐高温性：铝酸盐水泥的耐高温性以水泥中氧化铝含量分级。
水泥命名的原则：水泥的命名按不同类别分别以水泥的主要水硬性矿物、混合材料、用途和主要特性进行，并力求简明准确，名称过长时，允许有简称。
通用水泥以水泥的主要水硬性矿物名称冠以混合材料名称或其他适当名称命名。
专用水泥以其专门用途命名，并可冠以不同型号。
特性水泥以水泥的主要水硬性矿物名称冠以水泥的主要特性命名，并可冠以不同型号或混合材料名称。
以火山灰性或潜在水硬性材料以及其他活性材料为主要组分的水泥是以主要组成成分的名称冠以活性材料的名称进行命名，也可再冠以特性名称，如石膏矿渣水泥、石灰火山灰水泥等。
水泥类型的定义(1) 水泥：加水拌和成塑性浆体，能胶结砂、石等材料既能在空气中硬化又能在水中硬化的粉末状水硬性胶凝材料。
(2) 硅酸盐水泥：由硅酸盐水泥熟料、0%~5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥，分P.I和P.II,即国外通称的波特兰水泥。
硫铝酸盐水泥混凝土修补伸缩缝施工方案讲述.
桥梁伸缩缝常见破坏形式及修复方法二0一六年三月目录1、概述2、伸缩缝常见的破坏形式3、伸缩缝维修方案对比4、施工工艺一、概述桥梁伸缩缝要求能够满足桥梁在三维方向上的位移要求，即伸缩缝在纵向和横向两个方向，均能自由伸缩变形，并能适应梁体一定的转角变形。
伸缩装置与梁端或桥台连接牢固可靠，车辆行驶过时应平顺、无突跳与噪声。
能防止雨水和垃圾泥土侵入桥梁下部对支座等造成破坏。
二、伸缩缝常见的破坏形式一般来说，引起桥梁伸缩缝混凝土破坏的原因主要是桥台沉降、原梁端预留间隙超宽、安装施工质量差、材料不良、混凝土配合比不合理、施工管理不善和养护不及时、车辆超载严重。
根据伸缩缝混凝土破损发生的时期及裂纹形貌，常见的形式有表面塑性开裂、横桥向断裂、网状裂纹等。
1、施工期伸缩缝混凝土表面塑性开裂。
2、通车运营后伸缩缝混凝土表面横向断裂。
3、伸缩缝混凝土表面发生局部网状开裂。
裂纹产生后在重车的冲击下会加速破坏，伸缩缝混凝土与沥青路面的接缝处容易产生高差，车辆在此处会产生跳车，更增加了冲击能量，以此处产生的破坏作用就更大了，进而加大破坏，引起桥梁伸缩缝的整体破坏。
三、伸缩缝的维修方案对比目前较为常见的修复材料有普通水泥加早强剂混凝土、环氧树脂混凝土和快硬早强型特种水泥混凝土（如：例如硫铝酸盐水泥混凝土、铁铝酸盐水泥混凝土、磷酸盐水泥混凝土等。
）伸缩缝更换维修的难度主要在于时间（交通保畅）的限制、修复材料与旧混凝土的粘结强度、修复材料能养护的敏感性以及修复材料自身的耐久性等。
1、普通水泥加早强剂混凝土修复方案封闭要更换或修复的半幅路面，凿除槽区内的旧混凝土，伸缩装置与旧锚固钢筋重新焊接后浇筑混凝土。
普通水泥混凝土最大的缺点就是养护时间长，加早强剂也需要养护3天以上，养护期内道路封闭不能解除，还要定时派人浇水养护。
如果气温低于5℃，还要采取保温措施。
道路施工封闭时间过长会造成交通拥堵，增加安全隐患，且普通混凝土养护期达不到7天以上会影响混凝土的终期强度和耐久性。
硫铝酸盐微膨胀水泥符号表示

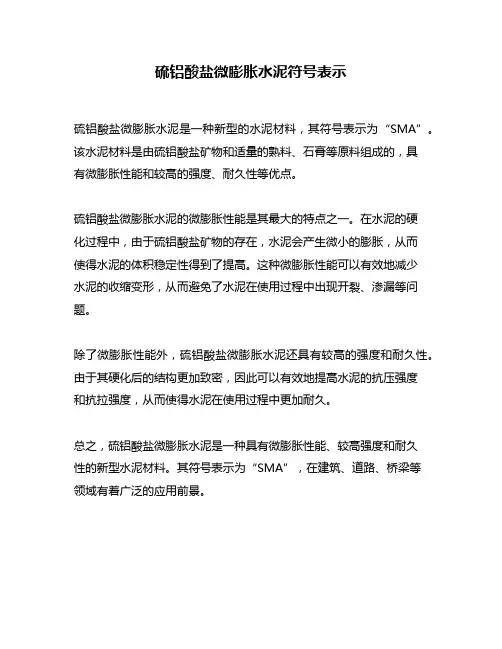

硫铝酸盐微膨胀水泥符号表示
硫铝酸盐微膨胀水泥是一种新型的水泥材料，其符号表示为“SMA”。
该水泥材料是由硫铝酸盐矿物和适量的熟料、石膏等原料组成的，具
有微膨胀性能和较高的强度、耐久性等优点。
硫铝酸盐微膨胀水泥的微膨胀性能是其最大的特点之一。
在水泥的硬
化过程中，由于硫铝酸盐矿物的存在，水泥会产生微小的膨胀，从而
使得水泥的体积稳定性得到了提高。
这种微膨胀性能可以有效地减少
水泥的收缩变形，从而避免了水泥在使用过程中出现开裂、渗漏等问题。
除了微膨胀性能外，硫铝酸盐微膨胀水泥还具有较高的强度和耐久性。
由于其硬化后的结构更加致密，因此可以有效地提高水泥的抗压强度
和抗拉强度，从而使得水泥在使用过程中更加耐久。
总之，硫铝酸盐微膨胀水泥是一种具有微膨胀性能、较高强度和耐久
性的新型水泥材料。
其符号表示为“SMA”，在建筑、道路、桥梁等
领域有着广泛的应用前景。
混凝土膨胀性标准
混凝土膨胀性标准一、引言混凝土是建筑、桥梁、道路等基础设施建设中常用的材料，其性能直接影响着工程的质量和安全。
然而，在实际应用过程中，混凝土的膨胀性也是一个需要特别注意的问题。
混凝土膨胀性会导致工程变形、裂缝、甚至破坏。
因此，制定混凝土膨胀性标准既是提高混凝土质量的必要手段，也是保证工程安全的重要保障。
二、混凝土膨胀性的定义混凝土膨胀性是指混凝土在特定条件下受潮后体积发生变化的性质。
一般来说，混凝土潮湿后会出现体积膨胀，而在干燥时则会出现体积收缩。
混凝土膨胀性的大小与混凝土中水泥的类型、用量、水灰比、骨料种类、含水率等因素有关。
三、混凝土膨胀性的影响因素1. 水泥类型和用量：不同类型和用量的水泥对混凝土膨胀性有不同的影响。
例如，硅酸盐水泥在潮湿环境下的膨胀性相对较小，而硫铝酸盐水泥则相对较大。
2. 水灰比：水灰比越小，混凝土的膨胀性越大。
3. 骨料种类和含水率：不同种类的骨料对混凝土膨胀性有不同的影响。
例如，当使用粗骨料时，混凝土的膨胀性相对较小；而当使用石英砂等细骨料时，混凝土的膨胀性相对较大。
同时，骨料的含水率也会影响混凝土膨胀性。
4. 外部环境条件：混凝土膨胀性与环境条件密切相关。
例如，当混凝土暴露在潮湿环境中时，其膨胀性往往会增大。
四、混凝土膨胀性的测试方法混凝土膨胀性的测试方法主要有两种：水浸法和干燥湿润循环法。
其中，水浸法是指将混凝土试件完全浸泡在水中，测量其膨胀量；干燥湿润循环法是指将混凝土试件在干燥和潮湿的环境中交替存放，测量其膨胀量。
这两种方法都需要在特定条件下进行，以保证测试结果的准确性。
五、混凝土膨胀性的标准混凝土膨胀性的标准在国内外都有相应的规定。
例如，中国的《混凝土结构设计规范》（GB 50010-2010）规定了混凝土膨胀性的限制条件。
其规定：对于一般性建筑、桥梁、道路等工程，混凝土试件在水浸48h后膨胀率不得超过0.1%；对于特殊工程，如核电站等，混凝土试件在水浸24h后膨胀率不得超过0.05%。
硫铝酸盐水泥介绍
硫铝酸盐水泥目录简介熟料的矿物组成和化学成分品种主要性能主要用途发展前景国家标准相关著作简介熟料的矿物组成和化学成分品种主要性能主要用途发展前景国家标准相关著作展开编辑本段简介1824年，英国人Joseph Aspdin获得第一个波特兰水泥专利。
经历一百多年的发展，形成了庞大的硅酸盐水泥系列。
按中国的水泥分类方法，分为通用水泥系列和特种水泥系列。
通用水泥包括硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥和粉煤灰硅酸盐水泥。
特种水泥包括油井水泥、大坝水泥、快硬水泥、抗硫酸盐水泥和白水泥等等。
硅酸盐水泥系列的主要特征是熟料矿物组成以C3S为主，该矿物决定了硅酸盐水泥的基本性能，如强度发展规律等。
硅酸盐水泥是当今世界上最主要的建筑用胶结构材料，总产量达12亿吨左右。
1908年在法国发表了铝酸盐水泥的专利，并于1908年首先进行工业化生产。
经过几十年的发展，已形成包括膨胀水泥、自应力水泥和耐火水泥在内的铝酸盐水泥系列，该系列水泥的特征是其熟料矿物组成以CA为主，由此而赋予水泥具有早强耐火等特殊性能。
现在铝酸盐水泥主要用于耐高温浇注材料。
在建筑上由于发现其后期强度倒缩而不再使用。
编辑本段品种第三系列水泥通过调节熟料、石膏和混合材的掺量，可以获得若干个性能各异的水泥品种。
目前生产的水泥品种有：（1）硫铝酸盐水泥类快硬硫铝酸盐水泥、高强硫铝酸盐水泥、膨胀硫铝酸盐水泥、自应力硫铝酸盐水泥、低碱度硫铝酸盐水泥等5个品种。
（2）铁铝硫盐水泥类快硬铁铝酸盐水泥、高强铁铝酸盐水泥、自应力铁铝酸盐水泥等4个水泥品种。
编辑本段主要性能①早强高强性能：该两种快硬水泥不仅有较高的早期强度，而且有不断增长的后期强度。
同时具有满足使用要求的凝结时间。
12h～1d抗压强度可达35～50 MPa；抗折强度可达6.5～7.5 MPa。
3d抗压强度可达50～70 MPa；抗折强度可达7.5～8.5 MPa。
根据3d水泥胶砂抗压强度确定水泥标号。
硫铝酸盐水泥低位热膨胀水泥和硫酸盐膨胀水泥
硫铝酸盐水泥低位热膨胀水泥和硫酸盐膨胀水泥一、硫铝酸盐水泥1.定义硫铝酸盐水泥是指以熟石膏、硫铝酸盐和水为原料，经过混合、煅烧、粉碎等工艺制得的一种水泥。
2.特点①低位热膨胀：硫铝酸盐水泥的膨胀系数小，不易出现温度变化引起的龟裂和变形问题。
②耐化学侵蚀：硫铝酸盐水泥具有较好的耐化学性能，能够在强酸和碱性环境中保持较好的稳定性。
③早强快：硫铝酸盐水泥具有较高的早期强度和快速凝结性能，适用于需要快速开工或者加速施工进度的场合。
3.应用硫铝酸盐水泥主要用于制造各种预制构件、高速公路路面、机场跑道等混凝土工程。
此外，还可用于防火隔墙、地下室防渗等特殊场合。
二、低位热膨胀水泥1.定义低位热膨胀水泥是指一种以硫铝酸盐为主要原料，掺入适量的氧化镁、氢氧化铝等物质，经过高温煅烧、粉碎等工艺制得的一种水泥。
2.特点①低位热膨胀：低位热膨胀水泥的膨胀系数小，不易出现温度变化引起的龟裂和变形问题。
②耐火性好：低位热膨胀水泥具有较好的耐火性能，在高温环境下仍能保持较好的稳定性。
③早强快：低位热膨胀水泥具有较高的早期强度和快速凝结性能，适用于需要快速开工或者加速施工进度的场合。
3.应用低位热膨胀水泥主要用于制造各种防火材料、高温固化材料、耐火材料等。
此外，还可用于电力、冶金等领域中的高温设备修补和防护。
三、硫酸盐膨胀水泥1.定义硫酸盐膨胀水泥是指以硫铝酸盐为主要原料，掺入适量的熟石膏、氢氧化铝等物质，经过高温煅烧、粉碎等工艺制得的一种水泥。
2.特点①高度膨胀：硫酸盐膨胀水泥具有较高的膨胀性能，可用于补充混凝土中的缝隙和裂缝。
②耐化学侵蚀：硫酸盐膨胀水泥具有较好的耐化学性能，能够在强酸和碱性环境中保持较好的稳定性。
③早强快：硫酸盐膨胀水泥具有较高的早期强度和快速凝结性能，适用于需要快速开工或者加速施工进度的场合。
3.应用硫酸盐膨胀水泥主要用于制造各种预制构件、地下室防渗、桥梁修补等混凝土工程。
此外，还可用于地基加固、隧道衬砌等特殊场合。
硫铝酸盐水泥的性能与应用(优.选)
硫铝酸盐水泥的性能与应用王旭白银中厦建材有限公司摘要：硫铝酸盐水泥主要是以硫铝酸钙和硅酸二钙为主要矿物组成的新型水泥。
它是中国建筑材料科学研究院研制成功的特种水泥之一，该水泥具有早期强度高、凝结时间短、抗腐蚀性好、抗冻融性好等优点，并且生产成本低，目前具有广阔的市场前景。
关键词：硫铝酸盐水泥，性能特点，用途1引言硫铝酸盐水泥是以适当成分的石灰石、矾土、石膏为原料，经低温（1300～1350℃）煅烧而生成以硅酸二钙（C2S）、硫铝酸钙（C4A3S）为主要矿物组成的熟料，掺加适量混合材(石灰石、石膏等)共同粉磨所制成的水硬性胶凝材料。
自1975年我国建筑材料科学研究院研制成功硫铝酸盐水泥以来，这种水硬性胶凝材料先后被开发成了包括高强硫铝酸盐水泥、自应力硫铝酸盐水泥、快硬硫铝酸盐水泥、低碱度硫铝酸盐水泥、膨胀硫铝酸盐水泥等一系列的特种水泥品种。
2 硫铝酸盐水泥的性能硫铝酸盐水泥的主要矿物组成特征是以其含有的大量硫铝酸钙(C4A3S)而区别于其它系列水泥，与传统的硅酸盐水泥混凝土相比，它具有早强、高强、抗冻融、抗渗、耐腐蚀等特点。
2.1早强、高强硫铝酸盐水泥具有优异的早期强度，其3天的抗压强度指标相当于普通硅酸盐水泥28天的强度；由于水泥熟料中含有大量硅酸二钙，因此水泥的后期强度会缓慢增长，不会出现后期强度倒缩的情况。
表1为甘肃寿鹿山水泥厂生产的425快硬硫铝酸盐水泥与白银银山水泥厂生产的425普硅水泥各龄期抗压强度的比较。
可以看出，硫铝酸盐水泥的1天抗压强度高达30多MPa，而同标号的普硅水泥的1天强度仅为15.4MPa，硫铝酸盐水泥3天的抗压强度接近普硅水泥28天的强度值。
表1 不同品种水泥各龄期抗压强度对比2.2凝结时间短国家标准GB175-2007《通用硅酸盐水泥》规定：硅酸盐水泥初凝不小于45min，终凝不大于390min；普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥初凝不小于45min，终凝不大于600min。
第三章 水硬性胶凝材料——水泥
复合水泥的技术要求，现行国家标准GB12958—91作了规定。
复合水泥各龄期强度见表3-6。
表3-6 复合水泥强度(GB 12958—91)
标
号
抗压强度，MPa 3d 7d 28d
抗折强度，MPa 3d 7d 28d
325 — 18.5 32.5 — 3.5 5.5
425 — 24.5 42.5 — 4.5 6.5
安定性
用沸煮法检验，必须合格
化学成分
熟料中氧化镁含量不得超过6%，水泥中三氧 化硫含量不得超过4%
强度类别及 抗压强度
抗折强度
强度
龄期
7d
28d
7d
28d
MPa 125
5.5(56
175 (kgf/cm2)
7.6(78) 17.2(175) 1.6(16) 3.4(35)
硅酸525 230(22.6) 340(33.3)525(51.5) 42(4.1) 54(5.3)72(7.1)
盐 525R 275(27.0) —
525(51.5) 50(4.9) — 72(7.1)
水泥625625R
290(28.4) 326(32.0)
430(42.2) —
625(61.3) 625(61.3)
50(4.9) 56(5.5)
62(6.1) —
80(7.8) 80(7.8)
725R 377(37.0) —
725(71.1) 63(6.2) — 88(8.6)
二、普通硅酸盐水泥
凡由硅酸盐水泥熟料、少量混合材料、适量石膏磨细制成的水硬性胶 凝材料，称为普通硅酸盐水泥(简称普通水泥)。
水泥中混合材料掺加量按重量百分比计：
25.0(255) 41.7(425) 4.5(46) 6.3(64)
硫铝酸盐水泥早强微膨胀钢管混凝土的制备
Ｔｈ ｅ ｕ ｔ ｓ ｏ ｔ ａ ｈ ｏ ｃ ｅ ｅ ｗｉｈ ｈ ｇ ａ ｌ — ｔ ｅ ｇ ｈ ａ ｄ ｍｉｒ ｘ ａ ｓ ｏ ａ ｅ ｐ ｅ ａ ｅ ｅ ｒ ｓ １ ｈ ｗ ｈ ｔｔ ｅ ｃ ｎ ｒ ｔ ｔ ｉ ｈ ｅ ｒｙ ｓ ｒ ｎ ｔ ｎ ｃ ｏ ｅ ｐ ｎ ｉ ｎ ｃ ｎ ｂ ｒ ｐ ｒ ｄ
Ａｂ ｔ ａ ｔ ｓ ｒ ｃ ：Ｔｈ ｒ ｐ ｒ ｔ ｎ ｏ ｔ ｅ ｔ ｂ — ｏ ｆ ｅ ｏ ｃ ｅ ｅ ｗｉｈ ｈ ｇ ａ １ — ｔ ｅ ｇ ｈ ａ ｄ ｍ ｉｒ ｘ ｅ ｐ ｅ ａ ａ ｉ ｆｓ ｅ ｌ ｕ ｅ ｃ ｎ ｉ ｄ ｃ ｎ ｒ ｔ ｔ ｉ ｈ ｅ ｒｙ ｓ ｒ ｎ ｔ ｎ ｃ ｏ ｅ — ｏ ｎ ｐ ｎ ｉ ｎ ｂ ｓｎ ｕ ｐ ｏ ｌ ｍｉ ａ ｅ ｃ ｍｅ ｔ ｗａ ａ ｒ ｄ ｏ ｔ ｒ ｐ ｒｉ ｓ ｏ ｕ ｐ ｏ ｌ ｍ ｉ ａ ｅ ｃ ｍｅ ｔ ａ ｓｏ ｙ ｕ ｉ ｇ ｓ ｌ ｈ ａ ｕ ｎ ｔ ｅ ｎ ｓ ｃ ｒ ｉ ｕ ． ｏ ｅ ｔ ｆ ｓ ｌ ｈ ａ ｕ ｎ ｔ ｅ ｎ ｅ Ｐ ｅ
ｃ ｎｃ ｅ ｅ ｓ ｃ ｓｈｉ ｈ ｅ ｒｙ ｓ ｒ ｎ ｈ ａ ｃ ｏ ｅ ａ ｓｏｎ ｐ ｒｏｒ ｎｃ ｒ ｎａ ｙ ｅ ｈ ｏｕ ｒ ｏ ｒ ｔ ｕ ｈ ａ ｇ ａ ｌ — ｔ ｅ ｇｔ ｎｄ ｍｉｒ ｘｐ ｎ ｉ ｅ ｆ ｍａ ｅ ｗｅ ｅ ａ ｌ ｚ ｄ ｔ ｒ ｇｈ ｏ — ｔ ｏ ｎａ ｅ ｉ ｎｄ ｔ ｌｉ ｔ ｏ ｄ ｂｅ ｒｎ ａ ａ ｉｙ ｏ ｏ ｒ ｔ ～ｉｌｄ ｓ ｅ ｌｔ ｂｅ ｗａ ｔ ｉ ｄ ｈ ｇｏ ｌｄ ｓｇｎ ａ ｈｅ ｕ ｔｍａ ｅ ｌ ａ — ａ ｉ ｇ ｃ ｐ ｃ ｔ ｆ ｃ ｎｃ ｅ ｅ ｆｌｅ ｔ ｅ ｕ ｓ ｓ ｕｄ ｅ ．
ｗｈ ｎ ｍ（ ２ ） （ Ｏ３ ｎ ｓ Ｉ ｈ ａｕ ｎ ｔ ｅ ｎ ｓ１ ２ａ ｄ ｔ ｅｕ ｔ ｔ ｏ ｄ ｅ ｒｎ ａ ａ ｉｙ ｅ ＡＩＯ３ ／ Ｓ ）ｉ ｕｐ ｏ Ｉ ｍｉａ ｅｃｍｅ ｔｉ ． ｎ ｈ ｌ ｍａ ｅｌａ ａ ｉｇ ｃ ｐ ｃｔ ｉ
混凝土膨胀的原因
混凝土膨胀的原因
混凝土膨胀现象是指混凝土在施工或使用过程中长时间存在的膨胀现象。
混凝土膨胀的原因有很多，主要包括以下几个方面。
一、材料方面的原因
1.水泥胶凝体水化反应引起的体积膨胀。
水泥的水化反应是指在水的作用下，水泥中的化合物发生反应，形成新的水合物。
在这个过程中，水泥胶体吸水膨胀，导致混凝土体积的膨胀。
2.使用水泥的含铝量过高。
3.使用水泥中含有过多的硫铝酸盐，因为硫铝酸盐极容易吸水，容易引起混凝土的体积膨胀。
4.过多的混凝土添加剂，如高性能水泥、超高性能通用水泥等。
5.11蒙脱石(一种粘土矿物)和伊利石等含有膨胀性矿物的矿物掺入混凝土中。
1.混凝土浇筑不当，浇筑过量或浇注速度过快。
2.混凝土在浇筑前未经过充分的振捣，导致混凝土内部存在较多的空隙，空隙中有水分存在时，随着时间的推移容易发生体积膨胀。
3.混凝土干燥不均匀，如阳光直射等。
三、环境因素
1.混凝土在水中浸泡过长时间后，水分渗透到混凝土内部，引起水泥胶体膨胀。
2.水泥混凝土在较高温度下和潮湿条件下，容易造成体积膨胀。
3.混凝土在寒冷的气候条件下，由于混凝土中水分凝固成冰而导致混凝土膨胀。
综上所述，混凝土膨胀的原因有很多，其中材料方面的因素是最主要的原因，施工和环境因素也会对混凝土的膨胀产生影响。
要避免混凝土膨胀的发生，需要对混凝土施工进行规范，并保证混凝土材料的质量标准。
硫铝酸盐水泥胶凝膨胀性能与石膏种类的关系
69中图分类号：TQ172.13 文献标识码：A 文章编号：1008-0473(2019)01-0069-04 DOI 编码：10.16008/ki.1008-0473.2019.01.012硫铝酸盐水泥胶凝膨胀性能与石膏种类的关系*王 硕2 常 钧1 季 娟2 熊 苍2 于春阳21.大连理工大学土木工程学院，辽宁 大连 116024；2. 河南建筑材料研究设计院有限责任公司，河南 郑州 450000摘 要 分别对含二水石膏和无水石膏的硫铝酸盐水泥进行研究，通过进行抗压强度和膨胀率测定，以及利用XRD、TG/DTG、Rietveld等方法对水化产物进行定性定量分析，探讨两者水化产物、膨胀率与抗压强度的差异。
结果显示，含无水石膏的硫铝酸盐水泥抗压强度要大于含二水石膏的硫铝酸盐水泥；石膏掺量较多（石膏与硫铝酸钙摩尔比为1.5）时二水石膏对于发挥水泥膨胀性能的贡献较大，掺量较低（石膏与硫铝酸钙摩尔比为0.5和1.0）时两种石膏对于促进膨胀率发展作用相差不大；二水石膏对于促进硫铝酸盐熟料水化的效果比无水石膏要好。
关键词 无水石膏 二水石膏 膨胀率 Rietveld法 强度 胶凝0 引言在硫铝酸盐水泥中，石膏会与硫铝酸钙反应生成钙矾石[1]，对于膨胀具有促进作用[2-4]。
相关资料表明，二水石膏溶解度为2.08 g/L，α-半水石膏为6.20 g/L，β-半水石膏为8.15 g/L，可溶性无水石膏为6.30 g/L，天然无水石膏为2.70 g/L，不同种类石膏在水泥中使用会对水化产物产生影响[5]，也会影响水泥水化速度、凝结时间及抗压强度等[6-9]，但石膏种类对于水泥膨胀性能影响的研究成果较少。
本实验分别采用二水石膏和可溶性无水石膏，与硫铝酸盐水泥熟料配成硫铝酸盐水泥，改变硫铝酸钙与无水石膏的摩尔比，通过定性定量分析来研究该体系强度、膨胀与水化产物的关系。
1 原料与实验步骤本论文所用熟料为山西金源水泥有限公司阳泉特种水泥分公司生产的同批次硫铝酸盐水泥熟料，二水石膏、可溶性无水石膏、氧化锌为国药化学试剂有限公司生产，分析纯。
硫铝酸盐水泥发展现状
硫铝酸盐水泥的发展现状梁鸣重庆科技学院摘要：硫铝酸盐水泥作为特种水泥品种之一，具有早期强度高、凝结时间短、抗腐蚀性好、抗冻融性好、液相碱度低、自由膨胀率低等优点，并且生产成本低，在目前具有广阔的市场前景。
本文重点阐述了硫铝酸盐水泥的性能、用途、生产条件及状况。
关键词：硫铝酸盐水泥；特种水泥；性能；用途；生产条件；生产现状The Current Situation Of Sulpho-aluminateLiangMingChongQing Uinversity Of Science And TechnologyAbstract:Sulpho-aluminate, one of special cement varieties, has the advantages of higher strength in early period, shorter condensation time, better resistance to corrosion, better resistance to antifreeze, lower alkalinity in liquid phase, lower free expansive rate and so on. Moreover the production cost of sulpho-aluminate is low, so it has a large market foreground. In this article, we focus on the performance, application, production conditions and situations of sulpho-aluminate. Key words: sulpho-aluminate; special cement; performance; application; production conditions; production situation随着现代工业的发展，到了20世纪初，仅仅有硅酸盐水泥、石灰、石膏等几种胶凝材料已远远不能满足重要工程建设的需要，因而一些专用水泥品种和特种水泥品种便应运而生。
膨胀水泥主要用途
膨胀水泥是指在水化和硬化过程中产生体积膨胀的水泥，一般硅酸盐水泥在空气中硬化时，体积会发生收缩。
收缩会使水泥石结构产生微裂缝，降低水泥石结构的密实性，影响结构的抗渗、抗冻、抗腐蚀等。
膨胀水泥在硬化过程中体积不会发生收缩，还略有膨胀，可以解决由于收缩带来的不利后果。
膨胀水泥用途广泛性能特点1.由膨胀水泥配制的混凝土在水中自由膨胀率为8～10×10-4，可在混凝土中建立0.2～0.6MPa的自应力，满足补偿收缩要求，可减少或防止混凝土收缩开裂；2.膨胀水泥混凝土抗渗标号大于S30，又称自防水混凝土。
用该水泥配制自防水混凝土，省工省料、缩短工期、且耐久性好；3．新型膨胀水泥早期强度高，后期强度增长较大，长期强度稳定上升；4.膨胀水泥配制的混凝土因内部建立有膨胀自应力,与钢筋产生更强的握裹力；5．不含氯盐，对钢筋无锈蚀。
主要用途1.硅酸盐膨胀水泥主要是用于制造防水沙浆和防水混凝土。
适用于加固结构、浇筑机器底座或固结地脚螺栓，并可用于接缝及修补工程。
但禁止在有硫酸盐侵蚀的水中工程中使用。
2.低热微膨胀水泥主要用于较低水化热和要求补偿收缩的混凝土、大体积混凝土，也适用于要求抗渗和抗硫酸盐侵蚀的工程3.硫铝酸盐膨胀水泥主要用于浇筑构件节点及应用于抗渗和补偿收缩的混凝土工程中。
4.自应力水泥主要用于自应力钢筋混凝土压力管及其配件。
注意事项1.施工前应作试配，以确定混凝土（或砂浆）合理的膨胀量；济南拓达建材建议按照水泥掺量的8-10% 使用。
2.膨胀水泥一般情况下不与其它品种水泥混用。
包装及储存膨胀水泥采用衬塑胆编织袋包装，每袋净重40kg。
也可根据用户要求采用其它包装。
膨胀水泥须在干燥环境下密封储存，保质期6个月，开袋后一次用完。
膨胀水泥介绍
膨胀水泥的简介和发展趋势一.应用背景和现状膨胀混凝土是一种特种混凝土，它包括补偿收缩混凝土和自应力混凝土两大类，已在中、苏、美、日等国推广应用，技术经济效益显著。
自从1936年法国发明膨胀水泥并制成膨胀混凝土以来，随着科学技术的进步和使用经验的积累，膨胀混凝土的品种、原料、性能以及应用范围不断增加与扩大。
现在，膨胀水泥、膨胀剂、膨胀混凝土的品种已增加到十多种；性能除膨胀这一主要特性之外，还随着品种的不同，分别具有高强、早强、抗掺、耐硫酸盐侵蚀和低温硬化等优良的性能。
充分利用上述诸性能，已使膨胀混凝土的应用范围从最早的填缝、修补、处理接头等扩展到防水工程、，地下工程、要求早强和高强度的工程、低温施工、多种自应力混凝土制品与构件、装配整体式工程以至大体积混凝土及油井堵塞等方面。
有些膨胀混凝土在利用工业废渣、地方资源，节省能源，缩短工期，降低造价等方面，收到了良好的效果。
根据我国资源条件和建设的需要，可以预见，膨胀混凝土定将能够得到迅速的发展。
众所周知，开裂问题是水泥混凝土百余年来都未能很好地解决的技术难题。
膨胀混凝土以其膨胀(实际上是限制条件下的膨胀)来抵消(或补偿)部分或全部导致开裂的收缩，从而减轻或避免了水泥混凝土的开裂，因此它具有十分广泛的用途；另外，膨胀混凝土的应用，还有利于提高建筑物的耐久性，延长其安全使用期，从而取得很大的经济效益。
这种补偿收缩功能，使膨胀混凝土成为一种极有发展前途的防渗结构材料。
膨胀混凝土有足够的膨胀能来张拉钢筋(并且能够根据钢筋配置的方向作多向张拉)产生预应力。
虽然目前预应力值还不大，但已能满足压力管、板、筒、槽等制品以及路面、地坪、双向薄壁结构等的需要；还能够与预应力混凝土配合使用，发挥部分预应力以及减少预应力损失等有利作用。
在不远的将来，膨胀混凝土将代替相当一部分普通混凝土而大量应用于混凝土制品、构件与构筑物之中。
膨胀混凝土的历史要比普通混凝土晚一百年，加上种种社会、经济等方面的原因，这项技术的发展速度与需要相比，还是相当缓慢的。
mgo膨胀剂的作用机理及在补偿收缩水泥基材料中的应用
mgo膨胀剂的作用机理及在补偿收缩水泥基
材料中的应用
MGO膨胀剂是一种由硫铝酸盐化合物制成的材料，可以在混凝土或水泥基材料中引起膨胀作用。
它可以通过减小水泥基材料的收缩性以及提高材料的膨胀性来补偿收缩问题。
MGO膨胀剂的作用机理如下：
1. 反应性：MGO膨胀剂中的硫铝酸盐会与水泥中的氢氧化钙反应生成一系列的硫化物，这些硫化物在水泥基材料中起到膨胀作用。
2. 填充缺陷：MGO膨胀剂中的反应产物会填充水泥基材料中的孔洞和微裂缝，从而减小材料的孔隙度，提高材料的致密性和抗渗性。
3. 封闭效应：MGO膨胀剂中的反应产物会形成覆盖在水泥颗粒表面的薄膜，从而阻止水泥颗粒的收缩和沉降。
在补偿收缩水泥基材料中，MGO膨胀剂通常用于以下方面：
1. 补偿收缩：添加MGO膨胀剂可以减小水泥基材料的总收缩量，从而降低材料的开裂倾向。
2. 提高抗开裂性：MGO膨胀剂可以改善水泥基材料的内应力分布，减少开裂的发生。
3. 改善抗渗性：MGO膨胀剂中的反应产物填充孔隙和微裂缝，提高材料的抗渗性能。
总之，MGO膨胀剂通过其特殊的作用机理在补偿收缩水泥基材料中发挥重要作用，能够有效减小收缩和开裂问题，提高材料的工程性能。
硫铝酸盐微膨胀水泥符号表示
硫铝酸盐微膨胀水泥符号表示介绍硫铝酸盐微膨胀水泥是一种特殊的水泥，具有微膨胀性能。
它在硫铝酸盐水泥基础上添加了微量的膨胀剂，使得混凝土在水化过程中出现微小膨胀，从而改善了混凝土的抗裂性能和耐久性。
本文将详细介绍硫铝酸盐微膨胀水泥的符号表示，包括其在建筑图纸中的表示方法以及在技术标准中的命名方式。
构成硫铝酸盐微膨胀水泥的表示方法主要包括两部分：水泥种类符号和膨胀剂符号。
水泥种类符号水泥种类符号用于表示硫铝酸盐微膨胀水泥的种类。
根据国家标准《建筑材料水泥通则》（GB/T 175-2007）中的规定，硫铝酸盐微膨胀水泥的种类符号为P。
不同种类的硫铝酸盐微膨胀水泥，在这一符号之后还会有相应的数字来表示，如P I、P II、P III等。
膨胀剂符号膨胀剂符号用于表示硫铝酸盐微膨胀水泥所添加的膨胀剂。
常见的膨胀剂符号有M和S。
其中，M表示添加了煤矸石微粉的膨胀剂，S表示添加了硅酸微粉的膨胀剂。
在建筑图纸中的表示方法在建筑图纸中，我们可以通过添加相应的符号来表示硫铝酸盐微膨胀水泥。
具体的表示方法如下：1.在混凝土配合比表中，使用P表示硫铝酸盐微膨胀水泥的种类。
例如，P I表示硫铝酸盐微膨胀水泥I级。
2.在图中的混凝土标志中，使用P表示硫铝酸盐微膨胀水泥。
例如，P15表示混凝土中使用硫铝酸盐微膨胀水泥，含量为15%。
技术标准中的命名方式根据国家标准《硫铝酸盐水泥微膨胀剂》（GB/T 22152-2008）的规定，硫铝酸盐微膨胀水泥的命名方式为“水泥种类符号+膨胀剂符号”。
具体的命名方式如下：1.如果硫铝酸盐微膨胀水泥属于普通硫铝酸盐微膨胀水泥，只需用P加上相应的数字表示。
例如，P I表示硫铝酸盐微膨胀水泥I级。
2.如果硫铝酸盐微膨胀水泥添加了煤矸石微粉的膨胀剂，需要在P之后加上M。
例如，PM I表示硫铝酸盐微膨胀水泥I级，添加了煤矸石微粉的膨胀剂。
3.如果硫铝酸盐微膨胀水泥添加了硅酸微粉的膨胀剂，需要在P之后加上S。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膨胀硫铝酸盐水泥
JC/T 739—1987（1996）
本标准适用于膨胀硫铝酸盐水泥，该水泥主要用作配制节点、抗渗、补偿收缩混凝土。
1 定义、分类与标号
1.1 定义凡以适当成分的生料，经煅烧所得以无水硫铝酸钙和硅酸二钙为主要矿物成
分的熟料，加入适量二水石膏磨细制成的具有可调膨胀性能的水硬性胶凝材料，称为膨胀硫铝酸盐水泥。
1.2 游离氧化钙以水泥自由膨胀率值划分，分为微膨胀硫铝酸盐水泥和膨胀硫铝酸盐
水泥两类。
1.3 标号两类膨胀硫铝酸盐水泥的标号均以28天抗压强度表示，定为525一个标号。
2 品质指标
2.1 游离氧化钙水泥中不允许出现游离氧化钙。
2.2 比表面积比表面积不得低于400m[2]/kg。
2.3 凝结时间初凝不得早于30min，终凝不得迟于3h。
2.4 强度各龄期强度不得低于下表数值：
2.5 水泥自由膨胀率微膨胀水泥净浆试体1天自由膨胀率不得小于0.05％，28天自由
膨胀率不得大于0.5％。
膨胀水泥净浆试体1天自由膨胀率不得小于0.10％，28天不得大
于1.00％。
MPa(kg/cm[2])
────┬────────────────┬────────────────│抗压强度│抗折强度
水泥分级├────┬──────┬────┼─────┬─────┬────│ 1天│ 3天│ 28天│ 1天│ 3天│ 28天
────┼────┼──────┼────┼─────┼─────┼────微膨胀│ 31.4 │ 41.2 │ 51.5 │ 4.9 │ 5.9 │ 6.9
水泥│ (320) │ (420) │ (525) │ (50) │ (60) │ (70)
────┼────┼──────┼────┼─────┼─────┼────膨胀│ 27.5 │ 39.2 │ 51.5 │ 4.4 │ 5.4 │ 8.4
水泥│ (280) │ (400) │ (525) │ (45) │ (55) │ (65)
────┴────┴──────┴────┴─────┴─────┴────
3 试验方法
4 检验规则
5 包装与标志（略）。
