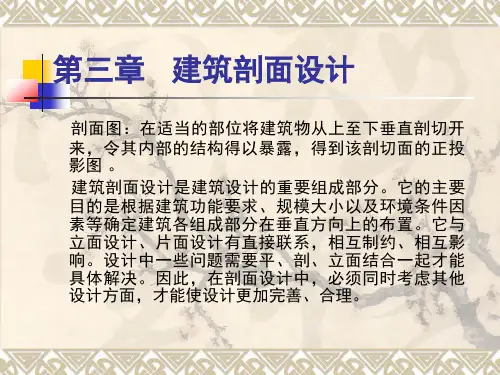

第3章 建筑剖面设计

条件，空气容量的取值与房间的用途有关，如中小学
教室为 （3 ~ 5）m3 / 人
，电影院观从厅
为 （4 ~ 5）m3 / 座
。
采光对房间高度的影响
（三）结构类型的要求
(a) 一般搭接
(b)花篮梁搭接
结构对层高、净高的影响
结构类型不同对层高的影响
（四） 建筑经济效果 层高低，造价低。 普通砖混，层高少100mm，投资省1%。
低窗台高度h=600~700mm。 低窗台高度h≤800mm。
窗③台高展度览建筑中窗台高度；
窗
台
°
高
度
h
°
展览建筑中为消除和减少眩光，应避免陈列品靠 近窗台布置，实践中总结出窗台到陈列品的距离 要使保护角大于14°。
展览类建筑窗台高度h > 2500 mm。
窗④台高商度场、风景区等场所的窗台高度； 考虑到吸引人群的商业 性目的以及取景的需要， 商业建筑、风景建筑的 窗台高度尽量降低。
1、人的数量和活动范围对房间净高的影响 室内最小净高应使人举手不接触到顶棚为宜。
室内最小净高 H0≥2.20m
生活使用房间一般层高在2.8m~3.0m；宿舍考 虑上下铺的家具需要，一般层高常用3.2m；
住宅层高H常取2.8~3.0m， 卧室、起居室净高 H0≥2.40m，厨房、卫生间净高H0≥2.20m 办公室的室内净高H0≥2.60m，设空调的H0≥2.40m； 走道净高H0≥2.10m，贮藏间净高H0≥2.00m。 教学楼普通教室内净高常取H03.30~3.60m，合班教 室净高H0≥3.60m；办公室H0≥2.80m。
1、定义
从室外地坪至室内 地面之间的垂直距 离，简称室内外高 差（Δh）。
在建筑设计中，一 般把首层室内地面 标高为±0.000，高 于它的为正值（+， 但+常省略），低于 室外地坪（-） 它的为负值（-）。
首层室内地坪
（±0.000）
室内外高差Δh
2. 设置室内外高差的原因（目的）？ 防止雨水倒流进入室内； 防止因地基沉降造成建筑入口过低； 增加美观，符合建筑物的性格及人们传统的审 美需要。
五、建筑总高度的确定
建筑高度：平屋顶按室外地面到檐口或女儿墙高度 计算；坡屋顶按室外地面到屋脊至屋檐的平均高度计 算。屋顶上的水箱间、电梯机房、楼梯出口小间等占 屋顶平面面积不超过1/4高度不超过4m者可不计入建筑 控制高度。如建筑物处于飞机航线控制高度以内的区 域时，其高度应包括上述屋顶突出物。
1.18米，女子为1.11
米。
坐
由此确定，窗台高度
视
高
h≤1200mm。
窗台高度
窗台旁书桌的高度：
窗台上沿应比书桌面高 出100~200mm
窗
台
高
书桌的高度常取
度
750~800mm
h
由此确定，窗台高度h = 750（800） +100~200 = 900~1000mm。
3窗. 台几高类度特殊窗台高度的设计？ ① 卫生间、教室内走廊内侧窗的窗台高度；
第 18页
2、室内家具设备对房间净高的影响
家具设备对房间净高的影响
（二）采光、通风的要求
当房间采用单侧采光时，窗户上沿离地的高度应
大于房间进深的一半，当房间采用双侧采光时，窗户
上沿离地面的高度应大于房间进深的1/4。
对于容纳人数较多的公共建筑，除通风换气外，
还应考虑房间正常的空气容量，保证房间的必要卫生
2008.2.22
（五）室内空间比例的要求
空间比例对净高的影响
二、窗台的高度
窗台的高度主要 根据室内的使用 要求、人体尺度 和家具设备的高 度来确定。
1. 图示定义：
窗台上沿
窗台高度
一般建筑中，窗台高度h常取900~1000mm。
2. 普通窗台高度确定的依据？ 人的坐视点的高度；
经调查，坐在椅子上 的坐视高一般男子为
雨水倒灌入室内——水漫金山
潮气 土壤中的潮气渗入室内——墙体霉变
原因一：防止雨水倒流进入室内
建筑的自重、地基土层的均匀沉降 原因二：防止因地基沉降造成建筑入口过低
室 宅
原因三：增加美 观，符合建筑物 的性格及人们传 统的审美需要。
3. 设置室内外高差采取的措施？
措施二： 坡道
措施一： 台阶
首层室内地坪 （±0.000）
室内外高差 Δh=450mm
室内外高差（Δh）常 用数值：450mm和600mm （即三级和四级台阶）。
三级台阶，150X3=450mm
室外地坪 （-0.600）
四级台阶， 150X4=600mm
首层室内地坪 （±0.000）
室内外高差 Δh=600mm
室外地坪 （≥-0.300）
建筑消防高度：建筑物室内地面至平屋面面层或 坡屋面檐口高度。
在重点文物保护单位和重要风景区附近的建筑物， 其建筑高度是指建筑物的最高点。
§3.4 建筑空间的剖面组合
一、设计原则
（1）满足使用功能要求，按使用性质和特点进 行垂直分区，且分区明确，流线要清晰；
（2）合理利用空间； （3）结构合理； （4）设备管道要集中； （5）对于不同高度的空间，采用不同组合方式。
窗 台 高 度
h
窗台高度
卫生间的窗户考虑到私密性的需要，在 有人流通过处的窗户应设置高窗台。
教学楼内走廊上的窗户也应设置高窗， 以防止相互之间的干扰。
窗台高度应高于人的站视高（平均约 1400mm）。
由此确定，高窗台高度h=1500~1800mm。
窗台高度
② 托幼建筑中窗台高度；
h
h
托儿所、幼儿园的窗台高 医院儿童病房为方便护 度应考虑儿童的身高及较小 士照顾病儿，应设置低 的家具设备，应设置低窗台。 窗台。
2、建筑施工工艺的影响 建筑施工技术条件，起重设备，吊装能力等对建筑
的层数也有影响，如吊装能力的大小对建筑构件的重 量、建筑总高度都有一定的限制；又如滑膜施工，由 于是利用一套提升设备使模板随着浇注的混凝土不断 往上滑升，直至完成全部钢筋混凝土工程量，建筑结 构整体性较预制装配式好，同时也能节约模板，缩短 工期，降低造价，因此对于多层和高层钢筋混凝土结 构的建筑是适宜的，而且层数越多经济效益越显著。
三、环境和规划对房屋层数的影响
房屋的层数与所在地段的大小、高低起伏变化 有关。相同建筑面积条件下，基地范围小，底层占 地面积也小，相应的层数可以多些，地形变化陡， 从减少土石方、布置灵活考虑，建筑物的长度、进 深不宜过大，从而建筑物的层数也可相应增加。
此外，确定建筑的层数也与建筑设计的其他部分 一样，不能脱离一定的环境条件。特别是位于城市街 道两侧、广场周围、风景园林等，必须重视建筑与环 境的关系，做到与周围建筑、道路、绿化等协调一致， 同时要符合当地城市规划部门对整个城市风貌的统一 要求。
首层室内地坪 （±0.000）
室内外高差 Δh≤300mm
仓库一类建筑，为便于运 输，在入口处常设置坡道， 室内外高差以不超过300mm 为宜。
② 防水、防潮的要求； 为防止雨水倒流或墙身受潮，一般室内外 高差Δh≥300mm；但对于地下水位较高或 雨量较大的地区以及要求较高的建筑物， 应有意识地提高室内外高差。
§3.1 房屋的空间形态
剖面设计与平面设计是从两个不同的方 向反映建筑物内部空间关系，平面设计着重 解决内部空间水平方向上的问题，而剖面设 计则主要研究内部空间在垂直方向上的问题。
因素一：室内房
间的使用性质和 活动特点的要求
因素二：建筑技
术对空间状态的 影响
因素三：采光、
通风的要求
一、使用要求对空间形态的影响
Байду номын сангаас
③ 地形及环境条件；
3F 学院办公室
例：华东交大9#教学楼
2F 门 厅 1F 实验室
④ 建筑物性格特征。 亲切尺度的室内外高差：如一般民用建筑如 住宅、旅馆、办公楼等； 夸张尺度的室内外高差：如某些特殊功能的 办公建筑和纪念性建筑。
§3.3 房屋的层数
建筑层数的确定：
影响建筑物层数的因素有：使用功能、结构类型、 建筑材料、施工技术条件、城市规划的要求及防火 的要求等。
观众厅的几种剖面形态
二、建筑技术对空间形态的影响
房间的剖面形状除了应该满足使用要求外，还应 该考虑结构类型、材料和施工的影响。一般采用框架、 梁板结构的中、小型民用建筑的房间，其剖面形状多 呈矩形 ；大型公共建筑，如体育馆的比赛大厅，大 型的展览馆，候机厅等，常采用多股钢索的悬索结构、 钢筋混凝土薄壳、钢桁架等结构类型。由于结构类型 不同，建筑材料不同，施工技术不同，则形成了各种 非矩形的剖面形状。
三、采光、通风的要求
一般进深不大的房间，通常采用侧窗采光和通风 已足够满足室内卫生的要求。当房间进深大，侧窗不 能满足上述要求时，常设置各种形式的天窗，从而形 成了各种不向的剖面形状。
有的房间虽然进深不大，但具有特殊要求，如展 览馆中的陈列室，为使室内照度均匀、稳定、柔和并 减轻和消除眩光的影响，避免直射阳光损害陈列品， 常设置各种形式的采光窗。
低窗台高度 h=0mm。
窗台高度
⑤ 住宅中飘窗的窗台高度。
飘窗窗台高度 h 常取500mm或550mm
护栏高度高层建筑 不低于1100mm，多 层建筑不得低于 1050mm。
飘窗护栏
护栏高度应从 飘窗台面算起
三、室内外高差
室内外高差的作用是防止雨水倒灌和防止墙体 受潮。考虑到正常的使用、建筑物的沉降和经济因 素，室内外高差一般在150～600mm之间。
不同采光方式对剖面形态的影响
§3.2 房屋各部分高度
基本知识： 房间的层高------该楼（地）面到上一屋楼面间的
垂直距离 H1 ；
房间的净高------该楼（地）面到上一层楼板底、
梁底或板下凸出物底面的垂直距离 H 2 。
房间的层高、净高
一、房屋的净高与层高
（一）人体活动及家具设备的要求
房间的净高与人体活动的范围和尺度有很大关 系，同时房间的家具设备以及人们使用家具设备所 需的必要空间，也直接影响到房间的净高和层高。
二、建筑技术对房屋层数的影响
1、建筑结构类型和材料的影响 建筑物的结构类型、所用建筑材料等均是影响建筑
物层数的重要因素：如混合结构的内外墙、柱(包括承 重墙、柱)，多用砖、砌块砌成，这种结构适用于6层 以下的中小型民用建筑；梁柱承重的框架结构、剪力 墙结构和框架-剪力墙结构等体系整体性好，承载力高， 可用于多层、高层和超高层建筑；空间结构体系，如 薄壳、网架、悬索等适用于低层大跨度建筑，如影剧 院、体育馆、仓库、食堂等。
四、建筑防火要求对建筑层数的影响
按照《建筑设计防火规范》（GB50016-2006）的 规定，建筑层数应根据建筑的性质和耐火等级来确 定。耐火等级为一、二级的建筑，原则上层数不受 限制；耐火等级为三级的建筑，层数不应超过5层； 耐火等级为四级的建筑，层数不应超过2层（见表52）。住宅建筑中，四级耐火等级建造层数不大于3 层，三级耐火等级建造层数不大于9层，二级耐火等 级建造层数不大于18层，一级的不限。
措施三： 升降平台
4. 如何设计确定室内外高差的数值？ ① 内外联系方便； 一般建筑室外踏步的级数常不超过四级，即室 内外高差≤600mm为宜。 《民用建筑设计通则》规定：公共建筑室外台 阶踏步宽度不宜小于300mm，踏步高度不宜大 于0.15m，并不宜小于0.10m，踏步应防滑。
室外地坪 （-0.450）
---赵立菊
郑州大学出版社
2016.09
建筑剖面设计
• 知识目标： ◆理解房屋的空间形态； ◆掌握房屋的高度； ◆确定房屋的层数； ◆进行房屋竖向空间的组合，确定建筑空间的利用
• 技能目标： • ◆掌握建筑剖面设计
• 3.1 房间的空间形态 • 3.2 房屋各部分高度 • 3.3 房屋的层数 • 3.4 建筑空间的平面组合
在大量的民用建筑中对音质和视线的要求较低，矩 形剖面能满足正常使用，因此住宅、办公、旅馆等建 筑均采用矩形剖面。
有些建筑对音质和视线的要求较高，矩形剖面已 经不能满足其正常使用，这类建筑的剖面形状，主要 应满足建筑对音质和视线方面的要求。
设计视点与地面坡度的关系
视点标准与地面升起的关系
阶梯教室的地面升起
一、使用要求对建筑层数的影响
住宅、办公楼、旅馆等建筑，可采用多层和高层。 对于托儿所、幼儿园等建筑，考虑到儿童的生理 特点和安全，同时为便于室内与室外活动场所的联 系，其层数不宜超过三层。医院门诊部为方便病人 就诊，层数也以不超过三层为宜。
影剧院、体育馆等一类公共建筑都具有面积和 高度较大的房间，人流集中，为迅速而安全地进行 疏散，宜建成低层。
