铜合金的金相腐蚀制剂

金相腐蚀药水

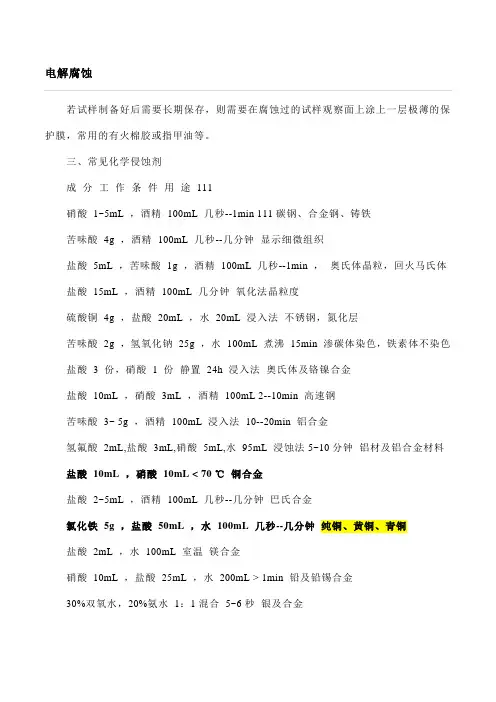

电解腐蚀若试样制备好后需要长期保存，则需要在腐蚀过的试样观察面上涂上一层极薄的保护膜，常用的有火棉胶或指甲油等。

三、常见化学侵蚀剂成分工作条件用途111硝酸1~5mL ，酒精100mL 几秒--1min 111碳钢、合金钢、铸铁苦味酸4g ，酒精100mL 几秒--几分钟显示细微组织盐酸5mL ，苦味酸1g ，酒精100mL 几秒--1min ，奥氏体晶粒，回火马氏体盐酸15mL ，酒精100mL 几分钟氧化法晶粒度硫酸铜4g ，盐酸20mL ，水20mL 浸入法不锈钢，氮化层苦味酸2g ，氢氧化钠25g ，水100mL 煮沸15min 渗碳体染色，铁素体不染色盐酸 3 份，硝酸 1 份静置24h 浸入法奥氏体及铬镍合金盐酸10mL ，硝酸3mL ，酒精100mL 2--10min 高速钢苦味酸3~ 5g ，酒精100mL 浸入法10--20min 铝合金氢氟酸2mL,盐酸3mL,硝酸5mL,水95mL 浸蚀法5~10分钟铝材及铝合金材料盐酸10mL ，硝酸10mL < 70 ℃铜合金盐酸2~5mL ，酒精100mL 几秒--几分钟巴氏合金氯化铁5g ，盐酸50mL ，水100mL 几秒--几分钟纯铜、黄铜、青铜盐酸2mL ，水100mL 室温镁合金硝酸10mL ，盐酸25mL ，水200mL > 1min 铅及铅锡合金30%双氧水，20%氨水1：1混合5~6秒银及合金浸蚀剂名称成份适用范围及使用要点硝酸酒精溶液硝酸2-4ml酒精100ml各种碳钢、铸铁等苦味酸酒精溶液苦味酸4g酒精100ml珠光体、马氏体、贝氏体、渗碳体盐酸苦味酸盐酸5ml苦味酸1g水100ml回火后马氏体或奥氏体晶粒氯化铁盐酸水溶液氯化铁5g盐酸50ml水100ml奥氏体-铁素体不锈钢奥氏体不锈钢混合酸甘油溶液硝酸10ml盐酸30ml甘油30ml奥氏体不锈钢高Cr Ni耐热钢王水酒精溶液盐酸10ml硝酸3ml酒精100ml18-8型奥氏体钢的δ相三合一浸蚀液盐酸10ml硝酸3ml甲醇100ml高速钢回火后晶粒硫酸铜盐酸溶液盐酸100ml硫酸5ml硫酸铜5g高温合金氯化铁溶液氯化铁30g氯化铜1g氯化锡0.5g盐酸50g铸铁磷的偏析与枝晶组织苦味酸钠溶液苦味酸1g水100ml区别渗碳体和磷化物氯化铁盐酸水溶液氯化铁5g盐酸15ml水100ml纯铜、黄铜及铜合金绿化铜盐酸溶液氯化铜1g氯化镁4g盐酸2ml酒精100ml灰铸铁共晶团硫酸铜-盐酸溶液硫酸铜4g 灰铸铁共晶团盐酸20ml 水20ml硫酸铜-盐酸溶液硫酸铜5g盐酸50ml水50ml高温合金盐酸-硫酸-硫酸铜溶液硫酸铜5g盐酸100ml硫酸5ml高温合金复合试剂硝酸30ml盐酸15ml重铬酸钾5g酒精30ml苦味酸1g氯化高铁3g高温合金硬质合金试剂A饱和的三氯化铁盐酸溶液B新配置的20%氢氧化钾水溶液+20%铁氰化钾水溶液硬质合金先在A试剂中浸蚀1min，然后在B试剂中浸蚀3min，WC相（灰白色），TiC-WC相(黄色)Co（黑色）氢氧化钾-铁氰化钾水新配置的10%氢氧化钾水溶液+10%铁氰化钾水溶液硬质合金的n相混合酸硝酸2.5ml氢氟酸1ml盐酸1.5ml水95ml显示硬铝组织氢氟酸水溶液氢氟酸0.5ml水99.5ml显示一半铝合金组织苛性钠水溶液苛性钠1g水100ml显示铝与铝合金组织。

常用金相腐蚀剂资料讲解

常用金相腐蚀剂常用金相腐蚀剂（转）低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g 水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml 水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用合金的腐蚀剂

常用浸蚀剂可参考下表：一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml 水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

金相腐蚀

14 氢氧化氧水合水溶液硝酸溶液 13 化铁溶液酸
H2 O FeCl 3 HCl C 2 H 5 OH NH 4 OH H2 O2 HNO 3
15
镁及镁合金
16 酸水溶液
C 2 H 5 OH 100ml CH 3 COOH HNO 3 水 17 硝酸溶液 HNO 3 C 2 H 5 OH 20ml 1ml 19ml 1~5ml 100ml 5g 2ml 95ml 10% 显合金组织组织显用显合金组织显相用硝酸
《金属材料金相图谱腐蚀剂》金属材料金相图谱腐蚀剂》江苏科学技术出版社
腐蚀剂 1 HNO 3 1~5ml
C 2 H 5 OH 100ml 2 C 6 H 2 (NO 2 ) 3 OH 4g C 2 H 5 OH 3 FeCl 3 HCl 5g 2ml 100ml
铸铁和钢
5 4
C 2 H 5 OH 95ml HNO 3 HCl 1 2 3 10% 10% 100ml
低熔点合金
18 化铁溶液酸
FeCl 3 HCl C 2 H 5 OH
19酸水溶液腐蚀来自HNO 3H2 O 电压钛及钛合金 20 氢氟酸硝酸水溶液 HF HNO 3 H2 O 21 酸酸硝酸溶液 HCl H 2 SO 4 HNO 3 22 氢氟酸溶液水 HF
90% 2V 3ml 5ml 95ml 92ml 5ml 3ml 5% 10% 85% 4% 96% 4V 5% 10% 85% 4V 10%
99.5ml 10g 100ml 10g 100ml 5g 10ml 100ml 5g 2ml 100ml 40ml 10ml 2~10 ml 蚀适用于铸造显现合金组织的用腐蚀适合于合金组织的显现适用于显现铸造铝合金的树枝状组织特殊相（热浸蚀）使 CuAl

常用金相腐蚀剂汇总

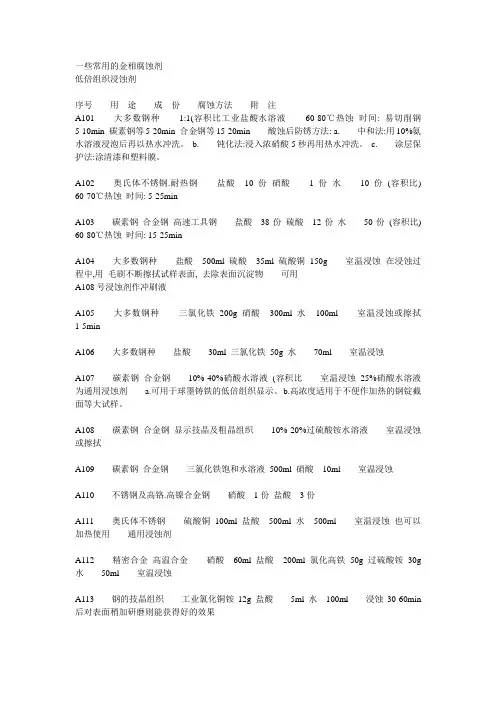

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min 后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

金相常用浸蚀剂

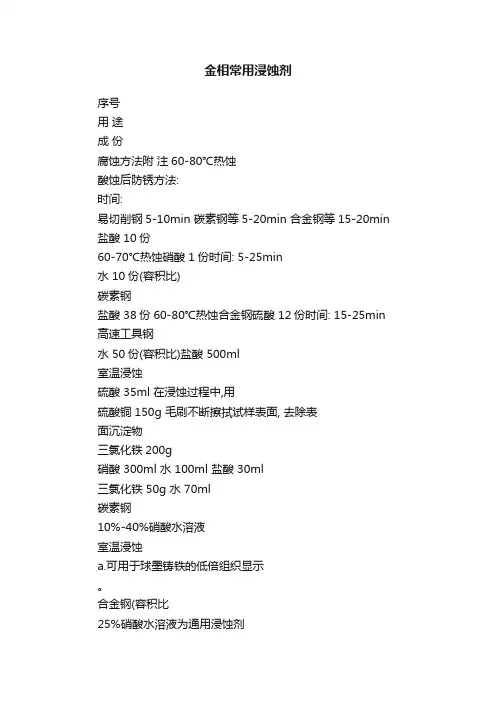

金相常用浸蚀剂序号用途成份腐蚀方法附注60-80℃热蚀酸蚀后防锈方法:时间:易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 盐酸 10份60-70℃热蚀硝酸 1份时间: 5-25min水 10份(容积比)碳素钢盐酸 38份60-80℃热蚀合金钢硫酸 12份时间: 15-25min 高速工具钢水 50份(容积比)盐酸 500ml室温浸蚀硫酸 35ml 在浸蚀过程中,用硫酸铜 150g 毛刷不断擦拭试样表面, 去除表面沉淀物三氯化铁200g硝酸 300ml 水 100ml 盐酸 30ml三氯化铁 50g 水 70ml碳素钢10%-40%硝酸水溶液室温浸蚀a.可用于球墨铸铁的低倍组织显示。

合金钢(容积比25%硝酸水溶液为通用浸蚀剂b.高浓度适用于不便作加热的钢锭截面等大试样。

碳素钢合金钢显示技晶及粗晶组织碳素钢三氯化铁饱和水溶液 500ml合金钢硝酸 10ml 硝酸 1份盐酸 3份硫酸铜 100ml室温浸蚀盐酸 500ml 也可以加热使用水 500ml 精密合金硝酸 60ml 高温合金盐酸 200ml 氯化高铁 50g 过硫酸铵 30g 水 50ml 工业氯化铜铵12g盐酸 5ml 水 100ml 硝酸 10ml硫酸 10ml 水 20ml 高合金钢盐酸 50ml 高速钢硝酸 25ml 铁-钴和镍基高温合金水 25ml低倍组织浸蚀剂b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A115稀王水浸蚀剂A113钢的技晶组织浸蚀30-60min后对表面稍加研磨则能获得好的效果A114显示铸态组织和铸钢晶粒度室温浸蚀A111奥氏体不锈钢通用浸蚀剂A112室温浸蚀A109室温浸蚀A110不锈钢及高铬.高镍合金钢A106大多数钢种室温浸蚀A107A10810%-20%过硫酸铵水溶液室温浸蚀或擦拭大多数钢种可用A108号浸蚀剂作冲刷液A105大多数钢种室温浸蚀或擦拭1-5mina. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

金相显微镜中常用金属材料化学侵蚀剂

高浓度适用于不便作加热的钢锭截面等大试a108碳素钢合金钢显示技晶室温浸蚀或擦拭a109碳素钢合金钢三氯化铁饱和水溶液500ml硝酸10ml室温浸蚀a110不锈钢及合金钢硝酸a111奥氏体不硫酸铜100ml盐酸500ml500ml室温浸蚀也可以加热使用通用浸蚀剂a112精密合金高温合金硝酸60ml盐酸200ml氯化高铁50g过硫酸铵30g50ml室温浸蚀a113钢的结晶组织工业氯化铜铵12g盐酸5ml100ml浸蚀3060min对表面稍加研磨则能获得好的效a114显示铸态组织和铸钢晶粒度硝酸10ml硫酸10ml20ml室温浸蚀a115高合金钢高速钢镍基高温合金盐酸50ml硝酸25ml25ml稀王水浸蚀剂a116重铬酸钾25gk2cr2o7盐酸100ml硝酸10ml100ml6070热蚀时间
硫酸10ml
水20ml
室温浸蚀
A115
高合金钢
高速钢
铁-钴和镍基高温合金
盐酸50ml
硝酸25ml
水25ml
稀王水浸蚀剂
A116
铁素体及奥氏体不锈钢
重铬酸钾25g
(K2Cr2O7)
盐酸100ml
硝酸10ml
水100ml
60-70℃热蚀
时间:30-60min
金相耗材在金相制样的整个过程中发挥重要作用。
样品的切割，需要金相切割片进行切割，切割完毕之后，就是金相砂纸进行打磨，使用粗磨，精磨和超精磨进行打磨，打磨的过程中会用不同型号的砂纸。粗磨大概会用到60-180的金相砂纸，超精会用到3000-5000的金相砂纸，为避免损害金相组织，所以一般用碳化硅的水砂纸。其次就是镜像抛光，要注意对抛光剂颗粒粗细的选择。
c.涂层保护法:涂清漆和塑料膜。
A102
奥氏体不锈钢耐热钢

铜合金的金相腐蚀制剂

若试样制备好后需要长期保存，则需要在腐蚀过的试样观察面上涂上一层极薄的保护膜，常用的有火棉胶或指甲油等。

三、常见化学侵蚀剂
成分工作条件用途
硝酸1~5mL ，酒精100mL 几秒--1min 碳钢、合金钢、铸铁
苦味酸4g ，酒精100mL 几秒--几分钟显示细微组织
盐酸5mL ，苦味酸1g ，酒精100mL 几秒--1min ，奥氏体晶粒，回火马氏体盐酸15mL ，酒精100mL 几分钟氧化法晶粒度
硫酸铜4g ，盐酸20mL ，水20mL 浸入法不锈钢，氮化层
苦味酸2g ，氢氧化钠25g ，水100mL 煮沸15min 渗碳体染色，铁素体不染色盐酸 3 份，硝酸 1 份静置24h 浸入法奥氏体及铬镍合金
盐酸10mL ，硝酸3mL ，酒精100mL 2--10min 高速钢
苦味酸3~ 5g ，酒精100mL 浸入法10--20min 铝合金
氢氟酸2mL,盐酸3mL,硝酸5mL,水95mL 浸蚀法5~10分钟铝材及铝合金材料
盐酸10mL ，硝酸10mL < 70 ℃铜合金
盐酸2~5mL ，酒精100mL 几秒--几分钟巴氏合金
氯化铁5g ，盐酸50mL ，水100mL 几秒--几分钟纯铜、黄铜、青铜盐酸2mL ，水100mL 室温镁合金
硝酸10mL ，盐酸25mL ，水200mL > 1min 铅及铅锡合金
30%双氧水，20%氨水1：1混合5~6秒银及合金。

一种白铜合金微观金相腐蚀的方法

一种白铜合金微观金相腐蚀的方法我折腾了好久一种白铜合金微观金相腐蚀的方法，总算找到点门道。

说实话，最开始我真是瞎摸索。

我就知道用一般的金相腐蚀试剂来试，像硝酸酒精溶液，我想白铜嘛，应该也能行。

但结果很不好，腐蚀得乱七八糟的，完全看不到清晰的金相组织。

这就像你想打开一把锁，拿错了好几把钥匙。

后来我去查资料，看不少人说要针对白铜的成分做试剂调整。

白铜合金它有铜和镍这些主要成分。

我就想啊，这就好像做菜要根据食材调整调料一样。

我开始自己调配试剂。

我试过加大硝酸的比例，但是腐蚀速度太快了，一瞬间就过度腐蚀了，微观金相整个一片模糊。

那就像你煮汤，盐放多了，根本没法喝了。

然后我降低了硝酸比例，同时加了一点点盐酸进去。

这个混合溶液就有点门儿道了。

但是又面临新的问题，腐蚀的均匀性不好。

有的地方腐蚀得多，有的地方少。

我寻思着这可能是腐蚀时试样放置的位置和接触溶液的方式不对。

我尝试改变把试样放入溶液的角度，开始我是垂直放的，后来我倾斜着放，让整个表面能更均匀接触溶液，就像你晾衣服得把它抖落开而不是团成一团那样。

我还试过温度的影响。

常温下腐蚀效果不佳时，我把溶液稍微加热了一下，就像冬天你觉得饭菜冷得快不好吃，加热一下就不一样了。

但这个加热的温度很关键。

温度高了一点，腐蚀又变得不均匀而且太快了。

我慢慢摸索，觉得大概40度左右就比较合适，这个不是很精确啊，只是我多次尝试感觉这个温度范围效果相对较好。

我再来讲讲试样预处理吧。

在腐蚀之前一定要把试样表面打磨平整光滑，这就好比盖房子要打平地基一样重要。

要是打磨不好，腐蚀出来的金相就会有假象，看到的不是真实的组织结构。

这方法虽然还不是特别完美，但目前我用这种调配溶液比例、调整试样放置方式和注意温度、做好试样预处理的方法，能比较清楚地看到白铜合金微观金相了。

希望我的这些乱七八糟的摸索经历能给你一些启发。

常用金相腐蚀剂

一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸10份硝酸1份水10份(容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸38份硫酸12份水50份(容积比) 60-80℃热蚀时间: 15-25minA104 大多数钢种盐酸500ml 硫酸35ml 硫酸铜150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样外表, 去除外表沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸300ml 水100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸30ml 三氯化铁50g 水70ml 室温浸蚀A107 碳素钢合金钢10%-40%硝酸水溶液(容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液500ml 硝酸10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸1份盐酸3份A111 奥氏体不锈钢硫酸铜100ml 盐酸500ml 水500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸60ml 盐酸200ml 氯化高铁50g 过硫酸铵30g 水50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸5ml 水100ml 浸蚀30-60min 后对外表稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸10ml 硫酸10ml 水20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸50ml 硝酸25ml 水25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾25g (K2Cr2O7) 盐酸100ml 硝酸10ml 水100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸1-10ml乙醇90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用金属材料金相腐蚀剂

铝Al 宏观浸蚀**■ 9兰* Htl IV III 110KI 5侈到1 &6¥起流，银为问极’必要时加2 _ 3滴硝酸a.银合金.40)铝' 一A1'；审很多铝含Ji 1 If d而呵延展的，都有》齐于卞成变形层Gh ■# J* w ■「拋疋的化i'r珈宜nlz/ 仔V?被嵌进•阳极氧屮匕屠■涂漆二<+■£^L I :' *匚［钎岸*m.或理缝必須在未卡晏烛前予以岭音1»0b家观浸蚀制备£粗齊亠般是足瘵的■(/£湿的碳化M茨h) o \ ^te：序号蚀剂条件备注±n TT蕉隔朮100ml 5 —15 分6D~HT(:适用于大多数M i包議化訥10〜勿g在室温下，类型的铝和铝用髙侬度。

合金*Hl ikfe(i,i9>75ml杪一分&含铜、猛.矽* M2请战(1.40)25ml用新配的！«,钛、的铝十-4 了一X*IW（40%）5 ml必嘤时用25ml燕锚汁命•烏矽的水稀释，在温水中清铸铝合金.先洗• I见附录Am • WM 3嫖懈术90ml 5杪到3分普通铝堆材料。

纯铝.铜一铝合金.盐酸(1.19) 15ml见附釆A!!!氢舉於（40%）10ml(Flicks 试剂)铝薫協木20(50)ml \ —3分----------- - - _ \普通钳基材M4盐酸(1.19) 20(15)ml 见附录A!"料・高纯铝.硝^(1.40) 20(25)m!铝一猛，铝一氢叛酸(40%) 5(10)ml锲，铝一镂一（浓度可变的）議和铝一at—(Keller7 s 试剂〉矽的合金。

晶粒大小,>i 制方向，焊缝。

也用于微观穫蚀" ]铝慕帼水25ml秒一分高纯铝，猛一M 5盐酸（1.19） 45ml用新配的！铝•矽一铝卄》俏矽（1・40〉15m|见附录A!!1一铝.和1無嫩峻《40%）15ml （Tucker^s 试刑〉矽1铝ft金。

常用的金相腐蚀剂

18
钢的热处理组织
苦味酸2-4g
乙醇100ml
必要时加入4-5滴润湿剂
室温浸蚀浸蚀作用缓慢
能清晰显示珠光体、马氏体、回火马氏体、贝氏体等组织，F3C染成黄色
19
显示极细珠光体
戊醇100ml
苦味酸5g
通风柜内操作不能存放
20
显示淬火马氏体与铁素体的反差
苦味酸1g
水100ml
70-80℃热蚀时间:15-20秒
H2O 100ml
82~89℃时间2~6min
28
碳钢合金钢
硝酸1-10ml
乙醇90-99ml
硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织
最常用浸蚀剂。但热处理组织不如苦味酸溶液的分辩能力强
29ห้องสมุดไป่ตู้
钢的热处理组织
苦味酸2-4g
乙醇100ml
必要时加入4-5滴润湿剂
52
马氏体不锈钢
三氯化铁5g
盐酸25ml
乙醇25ml
室温浸蚀
53
马氏体不锈钢
氯化铜1.5g
盐酸33ml
乙醇33ml
水33ml
室温浸蚀
kalling试剂马氏体变暗铁素体着色奥氏体不受浸蚀
54
沉淀硬化不锈钢
氯化铜5g盐酸40ml乙醇25ml水30ml
室温浸蚀
Fry试剂可显示应变线
55
沉淀硬化不锈钢
盐酸92ml
(a)三氯化铁波美度为38～42
(b)二氯化铜200g/L盐酸200mL/L
(用双氧水再生)
④钛金板
电解蚀刻(盐水为电解液)
或者除去钛金后用蚀刻不锈钢的化学蚀刻方法。

常用金相腐蚀剂

常用金相腐蚀剂（转）低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀时间: 易切削钢5-10min 碳素钢等5-20min 合金钢等15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

b. 钝化法:浸入浓硝酸5秒再用热水冲洗。

c. 涂层保护法:涂清漆和塑料膜。

A102 奥氏体不锈钢.耐热钢盐酸 10份硝酸 1份水 10份 (容积比) 60-70℃热蚀时间: 5-25minA103 碳素钢合金钢高速工具钢盐酸 38份硫酸 12份水 50份 (容积比) 60-80℃热蚀时间:15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物可用A108号浸蚀剂作冲刷液A105 大多数钢种三氯化铁200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液 (容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。

b.高浓度适用于不便作加热的钢锭截面等大试样。

A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1份盐酸 3份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g 水 50ml 室温浸蚀A113 钢的技晶组织工业氯化铜铵12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果A114 显示铸态组织和铸钢晶粒度硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀A115 高合金钢高速钢铁-钴和镍基高温合金盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂A116 铁素体及奥氏体不锈钢重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml 水 100ml 60-70℃热蚀时间:30-60min碳钢、合金钢显微组织序号用途成份腐蚀方法附注A201 碳钢合金钢硝酸 1-10ml乙醇 90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及CN共渗黑色组织最常用浸蚀剂。

常用的金相腐蚀剂

铁素体浅兰色
奥氏体白色
72
常用的蚀刻液有哪些?
①蚀刻铝板
三氯化铁液波美度为36～42，3份
硫酸铜波美度为16，7份
二者混合后用水调到波美度16～18。
②黄铜板
三氯化铁波美度为36～38
③不锈钢板
(a)三氯化铁波美度为38～42
(b)二氯化铜200盐酸200
(用双氧水再生)
④钛金板
电解蚀刻(盐水为电解液)
室温浸蚀或擦拭
显示枝晶及粗晶组织
9
碳素钢
合金钢
三氯化铁饱和水溶液500，硝酸10
室温浸蚀
10
不锈钢及高铬、
高镍合金钢
硝酸1份
盐酸3份
11
奥氏体不锈钢
硫酸铜100
盐酸500
水500
室温浸蚀
也可以加热使用
通用浸蚀剂
12
精密合金
高温合金
硝酸60
盐酸200
氯化高铁50g
过硫酸铵30g
水50
室温浸蚀
13
钢的枝晶组织
工业氯化铜铵12g
盐酸5
水100
浸蚀30-60后对表面稍加研磨则能获得好的效果
14
显示铸态组织和铸钢晶粒度
硝酸10
硫酸10
水20
室温浸蚀
15
高合金钢、高速钢铁-钴和镍基高温合金
盐酸50
硝酸25
水25
稀王水浸蚀剂
16
铁素体及奥氏体不锈钢
重铬酸钾25g (K22O7)盐酸100
硝酸10
水100
60-70℃热蚀时间:30-60
47
奥氏体不锈钢.高镍.高钴合金钢
盐酸30
硝酸10
以氯化铜饱和

腐蚀金相常用方法

常见金相化学浸蚀剂与电解浸蚀剂序号浸蚀剂名称成分使用要点适用范围1 硝酸酒精溶液硝酸1-5mL酒精100mL 硝酸浓度增加浸蚀作用增加。

用蒸馏水代替部分酒精加速浸蚀。

用甘油代替酒精延缓浸蚀。

一般适用于碳钢及低合金钢经各种热处理后的组织。

（1）使珠光体发黑，并增加珠光体区域的衬度。

（2）显示低碳钢中铁素体的晶界。

（3）识别马氏体与铁素体。

（4）显示矽钢片（4%Si）的晶粒2 苦味酸酒精溶液苦味酸 4g酒精100mL 腐蚀性较弱，不能显示铁素体晶界。

一般适用于碳钢及低合金钢经各种热处理后的组织。

（1）能清晰显示珠光体、马氏体、回火马氏体。

（2）显出淬火钢中的碳化物。

（3）利用浸蚀后色彩的差别识别铁素体，马氏体及大块碳化物。

（4）显示低碳钢铁素体晶界上的三次渗碳体。

3 盐酸苦味酸酒精溶液盐酸5mL苦味酸 1g酒精100mL 晶粒度，1min以下；显示回火组织，15min左右。

（1）显示淬火及淬火回火后钢的奥氏体晶粒。

（2）显示回火马氏体组织（205-245℃回火）4 铬酸水溶液Cr2O3 10g水 100mL 电解浸蚀，试料为正极，不锈钢为负极，相距18-25mm，电压6V，20-90s 除铁素体晶界晶粒外，多数组织均能显示。

渗碳体最易腐蚀，奥氏体次之，铁素体最慢。

5 氯化铁盐酸水溶液FeCl3 5gHCl 50mLH2O 100mL 显示奥氏体镍钢及不锈钢的显微组织。

6 硝酸酒精溶液硝酸5-10mL酒精 90-95mL 高速钢组织显示7 盐酸硝酸溶液盐酸10mL硝酸3mL酒精100mL 高速钢回火后晶粒、氮化层、碳氮化层8 铬酸盐酸水溶液盐酸25mL10% Cr2O3水溶液5-50mL 腐蚀性由铬酸的多少而定适用于热处理后18-8不锈钢，8%镍不锈钢9 氯化铁盐酸硝酸氯化铁盐酸饱和溶液中加入少许硝酸不锈钢组织显示10 硝酸盐酸甘油硝酸10mL盐酸10-30mL甘油30-20mL 浸蚀前先用温水预热样品，腐蚀与抛光相结合显示铁铬基合金，高速钢，高锰钢，镍铬合金组织。
