挡水墙设计

蓄水池墙体设计

用M7.5砂浆砌筑三七墙体，墙体后面间隔1500mm设置底部1000mm×490mm，顶部120mm×490mm的T形支撑，现对墙体进行验算。

砌筑三七墙每隔1500mm设置一道梯形支撑，故计算按照每隔支撑加上1500mm 宽墙体组合成的T形计算。根据规范1#、2#、3#楼均大于50m高度，按照《建设工程施工现场消防安全技术规范》GB50720-2011规定，每个单体需蓄水为15L/s ×3600s=54000L=54m3，三个单体共计162m3，因消防水池砌墙后可蓄水面积为100㎡有余故设计墙高时按照1620mm计算即符合要求。

T形截面惯性矩算法如下：

1、确定截面的形心位置

参考坐标Oyz'（z'为T 的上端面，y为T的对称轴，O为z'与y相交的点，位于T 的上端面），将T截面分解为矩形“一”和“I ” 两部分。

矩形“一”的面积与形心的纵坐标分别为

A1＝a1*b1(长*高)

y1=b1/2

矩形“I”的面积与形心的纵坐标分别为

A2＝a2*b2

y2=b2/2+b1

则截面T形心C的纵坐标为

yC=(A1*y1+A2*y2)/(A1+A2)

2、计算截面T的惯性矩

由平行轴定理和Iz=b*h^3/12可得Iz=IzO+A*a^2

则矩形“一”与“I”对形心轴z(经过C 点且与z'平行)惯性矩分别为

I1z＝a1*b1^3/12+A1*(yC-y1)^2

I2z＝a2*b2^3/12+A2*(yC-y2)^2

截面T对形心轴z的惯性矩Iz=I1z+I2z

l2z=1.451946358×1011

Lz=l1z+l2z=1.792497596×1011W=I/（H-y1）=151265619.9mm3

1500mm宽度内墙体底部受到蓄水侧压力为P 水=pgh=16.2KN/㎡=0.0162Mpa 查询建筑施工计算手册MU15蒸压砖配M7.5砂浆的砌体抗压强度2.07Mpa 可知墙体底部抗水压强满足要求。

墙体1500mm宽度内从上到下受到水的线性荷载，底部荷载最大，经计算得0.0162×1500=24.3N/mm，经过结构力学求解可知底部弯矩M=10628820N·mm

经计算底部因弯矩产生应力为p=M/W=10628820/151265619.9=0.07Mpa经查建筑施工计算手册知M7.5砂浆配蒸压砖的通缝弯曲抗拉强度为0.1Mpa，可知因弯矩产生墙体底部通缝满足强度要求。

现计算墙体竖直破坏抵抗能力，因底部压强最大即底部横向均布荷载最大受弯矩作用最易产生竖向破坏，计算底部均布荷载时取10mm宽度，q=0.0162×10=0.162N/mm，经结构力学求解得梯形支撑处弯矩最大为M=3375N·mm

墙体为矩形截面，计算抵抗矩W=bh3/12=10×370×370/12=114083.33mm3，p=M/W=3375/114083=0.03N/mm2查询建筑施工计算手册知M7.5砂浆配蒸压砖（烧结砖）的弯曲抗拉设计值为0.2（0.29）Mpa，可知墙体竖直破坏抵抗力满足要求。

综上计算可知用M7.5砂浆砌筑三七墙体后面间隔1500mm设置底部1000mm×490mm，顶部120mm×490mm的T形支撑可满足水压力。

墙体与后面支撑侧立面图

基坑挡水墙及栏杆

技术交底记录编号表C2-1 工程名称1#生产研发厂房等7项交底日期2017．1．1 施工单位北京市顺义建筑工程公司分项工程名称交底提要基坑挡水墙及栏杆交底内容：一、说明： 1、基坑挡水墙采用宽150mm，高300mm，C20混凝土浇筑，达到混凝土强度后，安装高1200mm成品栏杆，胀栓连接。二、材料： 1、主要材料：钢管、模板、木方、扣件、铁丝、成品栏杆等。三、施工做法：基础处理-放线定位-安装模板-混凝土浇筑-安装成品栏杆 1、挡水墙做法：沿基坑边线，距坑边1000mm，拉通长线，基础找平，素土夯实处理，安装、加固模板，浇筑砼C20混凝土。 2、安装成品栏杆，与厂家根据施工现场需要定制成品栏杆。待基础挡水墙混凝土强度达到要求时，安装成品栏杆，栏杆采用Φ10mm胀栓连接。（成品栏杆采用30×30mm方管焊接，立管间距200mm，端头立管柱采用50×50mm，栏杆油漆粉刷红白相间，喷安全提示字语） 3、栏杆连接必须牢固，不得有倾斜和歪曲，顺直成线。审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

技术交底记录编号表C2-1 工程名称1#生产研发厂房等7项交底日期2017．1．1施工单位北京市顺义建筑工程公司分项工程名称交底提要基坑挡水墙及栏杆交底内容：四、安全文明施工管理措施： 1、认真贯彻“安全第一，预防为主”的方针，明确安全生产、消防安全责任制。 2、严格遵守各级组织颁布的“安全、防火”的法规、标准、规定，遵守现场的安全消防制度。施工现场临时用电，必须按施工交底和安全操作规程。 3、作业人员必须经过入场安全教育，考核合格后才能上岗作业。进入施工现场禁止吸烟，禁止酒后作业。操作人员持证上岗，并严格执行安全技术操作规程，严禁违章作业。审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。

悬臂式挡土墙施工方案

咸阳市上林北路（跨咸铜铁路）高架桥工程悬臂式挡土墙施工方案编制：审核：审批：中铁二十局第六工程有限公司上林北路上跨咸铜铁路立交项目经理部二O一五年三月十日

悬臂式挡土墙施工方案第一章编制说明及工程概况一、编制依据及原则 1、编制依据 1、上林北路（跨咸铜铁路）高架桥工程设计图纸 2、市政道路工程施工质量验收规程 3、现场勘探的有关资料 4、招投标文件及施工合同文件 2、编制原则 1、严格遵守国家有关政策、法律、法规 2、按照国家的法律、法规要求，安排环保工作 3、统筹安排，突出重点、难点工序，优化施工方案，合理安排施工进度计划，合理配置施工所需劳、材、机具设备，实行标准化作业，组织连续均衡生产，做好工序衔接，紧张有序，加强施工过程监控，确保工程质量。二、工程概况咸阳市上林北路（跨咸铜铁路）高架桥工程北侧起点接货运铁路南侧正在施工的朝阳四路，向南依次跨越望贤路十字、碱滩路、咸铜铁路、金旭大道十字，与咸阳渭河四号桥相接。主线全长1.696km，道路规划标准宽度50米。道路采用高架桥的形式依次跨越望贤路交叉口、碱滩路、咸铜铁路和金旭大道交叉口，桥梁长度1745.198延米，其中，主线桥长1095.7延米、A匝道171.6延米、B匝道171.6延米、C匝道153.228延米、D匝道153.07延米；道路引道长度1051.878

米，主线600米，A匝道108.394米、B匝道118.394米、C匝道113.461米、D匝道111.629米。主线高架桥在望贤路交叉口和金旭大道交叉口设A、B、C、D四条匝道完成上下桥交通转换。引道挡土墙防护墙身底板均采用C30钢筋混凝土现浇，挡土墙埋深不小于1m，基底夯填厚0.8m级配碎石垫层，挡土墙在地面以上0.3m设置泄水孔，墙背设土工布碎石反滤层。挡墙高差小于0.8m时，采用特制侧石代替悬臂挡墙。主线引道及匝道悬臂式挡土墙共1528.9m，下穿非机动车道悬臂式挡土墙共589.9m。（详见表2-1）表2-1 悬臂式挡土墙主要工程数量表三、施工总体部署 1、总体实施方案依据工程特点、施工难易程度以及各部位施工面的陆续展开，我部首先对金旭路十字以南里程为K1+393至K1+563进行施工，然后对AK0+000至AK0+110、BK0+170至BK0+290进行平行流水法施工，最后对望贤路十字以北里程为K0+129至K0+302进行施工。C匝道、D匝道、下穿通道段悬臂式挡土墙待施工场地、施工条件具备后在进行施工。悬臂式挡土墙采用挖掘机开槽，压路机配合人工处理基底，模板采用竹胶板，分两次浇筑成型，特制侧石采

扶壁式挡水墙设计

扶壁式挡水墙设计(FDSQ-2) 项目名称构件编号日期设计校对审核执行规范: 《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2002), 本文简称《地基规范》《建筑结构荷载规范》(GB 50009-2001), 本文简称《荷载规范》《给水排水工程钢筋混凝土水池结构设计规程》(CECS 138-2002), 本文简称《水池结构规程》《给水排水工程结构设计手册》(第二版)，本文简称《给排水手册》钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500 ----------------------------------------------------------------------- 1 设计资料 1.1 计算简图 1.2 已知条件 1.2.1 几何信息

1.2.2 荷载及地基土信息

1.2.3 钢筋混凝土信息 1.3 计算内容 (1) 地基承载力验算 (2) 抗滑移验算 (3) 抗倾覆验算 (4) 内力配筋计算 (5) 裂缝计算 2 计算过程及计算结果 2.1 各工况荷载标准值计算工况1：池内有水，池外无土工况2：池内有水，池外有土工况3：池内无水，池外有土

2.2 地基承载力验算 2.2.1 地基承载力根据《地基规范》5.2.4 - d0.5 b3d m() = + + f a f ak b() - 式中： f a——修正后的地基承载力特征值 f ak——地基承载力特征值,按《地基规范》第5.2.3条的原则确定 ηb,ηd——基础宽度和埋深的地基承载力修正系数,按基底下土的类别查《地基规范》表5.2.4取值 γ——基础底面以下土的重度,地下水位以下取浮重度 γm——基础底面以上土的加权平均重度,地下水位以下取浮重度 b ——基础底面宽度,当基宽小于3m按3m取值,大于6m按6m取值 d ——基础埋置深度,一般自室外地面标高算起基底以下土的重度γ(kN/m3) : 18.00 基底宽b(m) : 4.90

基坑四周挡水墙高度规范共14页

基坑四周挡水墙高度规范篇一：文明施工现场标准河北鸿铭建工集团有限公司编制日文明施工现场标准单位：质安部期：2019年8月17日安全文明施工现场标准为搞好施工现场安全文明施工，最大限度预防安全事故的发生，创造良好的施工作业环境，提高工程的经济效益和社会效益，特制定本规定： 1、凡承建工程为临街工程，在城市主干道两侧，且面积超过1万平米工程的施工现场围墙必须使用砖砌式围墙。施工现场实行封闭式施工，在建工程临街围挡一律按照规格制作的文化墙，围挡规格为2.5m，240mm墙厚砖砌体压顶做法砌筑，墙垛间距6m基础开挖深度不小于500mm，基础底边宽度不小于700mm，围挡上端20cm、底段30cm为天蓝色，中间部位为白底文化墙，内容要求积极向上、弘扬时代精神。其他在建工程围墙统一为装配一体式围墙，且施工现场需实行封闭式施工。施工现场内需要临时围护时，采用1.8

米高蓝色彩钢板。选用规范性安全文明施工图标，力求围档更加美观、大方。 2、工地进出口应设置门楼式大门，门高5m宽6米，采用型钢制做成定型化工具式门柱、门头，门柱、门头用角钢焊骨架，再贴广告布，广告布为蓝底白字，做到整洁、美观。门头上写企业名称和工程名称，门柱上写有关安全生产的标语口号。门头要有企业的形象标志，大门采用硬质材料，力求美观、大方并能上锁，大门一侧应设置施工人员专门通道和值班室，制定值班制度，严格执行外来人员进场登记制度。大门为四开门，门框采用钢管焊接而成，可外包铁皮板，右侧可开小门，大门上喷涂企业名称（鸿铭集团），便于施工现场的管理。附图 3、在大门进口设置九牌三图。外侧围墙设置施工现场总平面图、施工现场安全标志布置总平面图、施工现场排水网络图和企业简介（尺寸为宽2.5m*高1.8m），大门内南围墙设置工程概况牌、安全生产纪律牌、三清六好牌、文明施工管理牌、十项安全技术措施牌、工地消防管理牌、佩戴安全牌、河北省建筑施工扬尘十五条措施牌、施工现场扬尘治理各方责任主体人员公示牌（九牌尺寸均为宽0.6m*高0.8m）和八方主体责任人公示牌。三图应结合本工程特点进行制作，内容要有针对性，标牌制作，标挂职应规范整齐，字体工整。施工现场大门口设置《农民工权益告知牌》，并悬挂

悬臂式挡土墙计算书

悬臂式挡土墙计算书项目名称__________________________ 设计_____________校对_____________审核_____________ 计算时间 2017年11月3日（星期五）18:21 一、设计数据和设计依据 1.基本参数挡土墙类型: 一般地区挡土墙墙顶标高: 1.100m 墙前填土面标高: 0.000m

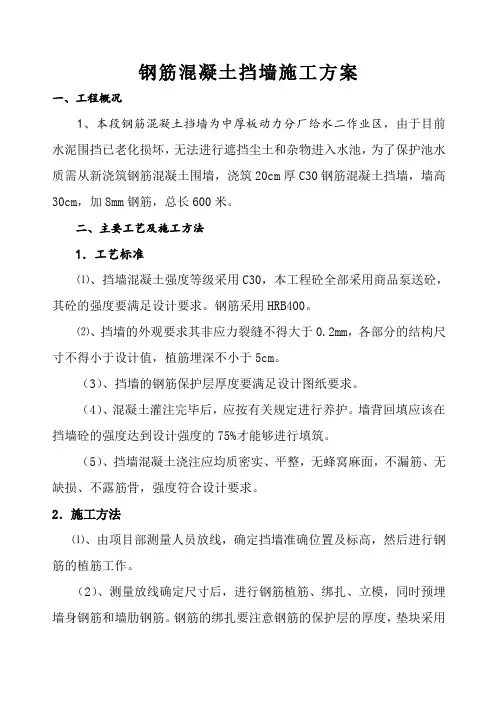

钢筋混凝土挡水墙(高300mm)施工方案
