单片机原理keil使用教程

keil教程

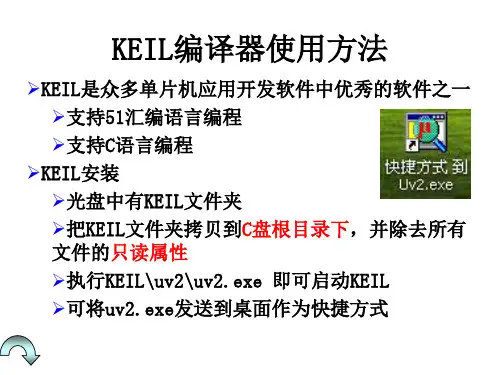

Keil 软件是众多单片机应用开发的优秀软件之一，它集编辑，编译，仿真于一体，支持汇编,PLM 语言和C 语言的程序设计，界面友好，易学易用。

下面介绍Keil软件的使用方法，这应该算一个入门教程，进入Keil 后，屏幕如下图所示。

几秒钟后出现编辑界
启动Keil uVision4时的屏幕。

简单程序的调试学习程序设计语言、学习某种程序软件，最好的方法是直接操作实践。

下面通过简单的编程、调试，引导大家学习Keil C51软件的基本使用方法和基本的调试技巧。

1) 对于单片机程序来说，每个功能程序，都必须要有一个配套的工程（Project），即使是点亮LED这样简单的功能程序也不例外，因此我们首先要新建一个工程，打开我们的Keil软件后，点击：Project-->New uVision Project...然后会出现一个新建工程的界面，如图2-8所示。

2)因为是第一个实验，所以我们在硬盘上建立了一个实验1 的目录，然后把LED这个工程的路径指定到这里，这样方便今后管理程序，不同的功能程序放到不同的文件夹下，并且给这个工程起一个名字叫做LED，软件会自动添加扩展名LED.uvproj。

如图2-9所示。

下次要打开LED这个工程时，可以直接找到文件夹，双击这个.uvproj 文件就可以直接打开了。

图2-9 保存工程
3）保存之后会弹出一个对话框，这个对话框让我们选择单片机型号。

因为Keil软件是外国人开发的，所以我们国内的STC89C52RC并没有上榜，但是只要选择同类型号就可以了。

Keil 几乎支持所有的51核的单片机，这里还是以大家用的比较多的Atmel 的AT89S51来说明,如下图2-10、图2-11所示，选择AT89S51之后,右边栏是对这个单片机的基本的
说明，然后点击确定。

图2-10 选择芯片公司
图2-11 选择具体芯片
4）点击OK之后，会弹出一个对话框，如图2-12所示，每个工程都需要一段启动代码，如果点“否”编译器会自动处理这个问题，如果点“是”，这部分代码会提供给我们用户，我们就可以按需要自己去处理这部分代码，那这部分代码在我们初学51的这段时间内，一般是不需要去修改的，但是随着技术的提高和知识的扩展，我们就有可能会需要了解这块内容，因此这个地方我们选一下“是”，让这段代码出现，但是我们暂时不需要修改它，大家知道这么回事就可以了。

当然也可以选否！
图2-11 启动代码选择
这样工程就建立好了，如图2-12所示，如果我们点击Target 1左边的加号，会出现我们刚才加入的初始化文件STARTUP.A51，这个我们先不管。

图2-12 工程文件
到现在为止，我们还没有编写一句程序，下面开始编写我们的第一个程序。

5) 工程有了之后，我们要建立编写代码的文件，点击File-->New如图2-13，新建一个文件，也就是我们编写程序的平台。

新建文件后屏幕如下图2-14所示
图2-13 新建文件
图2-13 新建文件后
此时光标在编辑窗口里闪烁，这时可以键入用户的应用程序了，但笔者建议首先保存该空白的文件，然后点File-->Save或者直接点击那个Save 的快捷键，可以保存文件，屏幕如下图2-14所示，在“文件名”栏右侧的编辑框中，键入欲使用的文件名，同时，必须键入正确的扩展名。

用汇
编语言编写程序，则扩展名必须为(.asm)。

然后，单击“保存”按钮。

图2-14 保存文件
6) 现在我们就可以在我们建立好的文件中输入我们的程序代码了，在编写之前还有个工作要做。

我们每做一个功能程序，必须要新建一个工程，一个工程代表了单片机要实现的一个功能。

但是一个工程，有时候我们可以把我们的程序分多个文件写，所以每写一个文件，我们都要添加到我们所建立的工程中去，回到编辑界面后，单击“Target 1”前面的“＋”号，鼠标右键点Source Group 1，点Add Files to Group ‘Source Group
1’...，如图2-15。

(或者双击Source Group 1也可以)
图2-15 添加文件1
然后单击“Add File to Group ‘Source Group 1’” 屏幕如下图所示，选择文件类型的三角形下拉，选择类型asm Source file
图2-16 添加文件2
图2-17 添加文件3
选中LED.asm，然后单击“Add ”屏幕，如图2-18所示（也可双击LED.asm）,注意只用Add一次，否则会提示已经存在，重复添加。

如图2-19.
图2-18 添加文件3
图2-19 重复添加
如图2-20，注意到“Source Group 1”文件夹中多了一个子项“test.asm”
了吗？子项的多少与所增加的源程序的多少相同。

图2-19 添加文件成功后
7)现在，请输入如下的汇编语言源程序:
ORG 0000H;
AJMP START;
ORG 0030H;
START:
MOV P1,#11111110B;
AJMP START;
END
在输入上述程序时，读者已经看到了事先保存待编辑的文件的好处了吧，即Keil会自动识别关键字，并以不同的颜色提示用户加以注意，这样会使用户少犯错误，有利于提高编程效率。

程序输入完毕后，如下图
2-20所示
图2-20 编写程序
8）程序编好了，我们要对我们的程序进行编译，生成我们需要的可以下载到单片机里的文件，在编译之前，我们先要勾选一个选项，Project-->Options for Target ‘Target1’...，或者直接点图2-21中红框内的快捷图标：
图2-21 工程选项图标
在弹出的对话框中，点击Target选项页：
图2-22 修改晶振11.0592M
在弹出的对话框中，点击Output选项页，勾选其中的“Create HEX File”
复选框，然后点OK，如图2-22所示。

图2-22 创建HEX文件
设置好以后呢，点击“Project-->rebuild all target files”，或者鼠标点击图2-23中红框内的快捷图标，就可以对程序进行编译了。

图2-23 编译程序
编译完成后，在我们的Keil下方的Output窗口会出现相应的提示，大家注意看图2-24，这个窗口告诉我们编译完成后的情况，data=9.0，指的是我们的程序使用了单片机内部的256字节RAM资源中的9个字节，code=68的意思是使用了8K代码Flash资源中的68个字节。

当提示“0 Error(s), 3 warning(s)”表示我们的程序没有错误，有3个警告，就会出现“creating hex file from “LED”...，意思是从当前工程生成了一个HEX文件，我们要下载到单片机上的就是这个HEX文件。

如果出现有错误和警
告提示的话，就是Error和warning不是0，（有Error是不能编译通过的，是不能生成HEX文件的，warning确认没有问题后可以忽略）那么我们就要对程序进行检查，找出问题，解决好了再进行编译产生HEX才可以。

图2-24 编译输出信息
到此为止，程序就编译好了，下边我们就要把编译好的程序文件下载到单片机里了。

9）可以使用keil调试功能查看结果，再单击“Project-->Start/Stop Debug Session”（或者使用快捷键Ctrl+F5，或者图2-25工具栏）,屏幕如图2-26
图2-25 调试工具栏
调试程序:单击Peripherrupt-->I/O-Ports Port 1选项，
再就可以在图2-28看到程序运行后的结果。

图2-27 Debug工具栏
图2-28 Debug结果
再次运行可以然后再单击“Debug-->Stop，单击“Debug-->Reset CPU，最后单击Debug-->Run即可再次看到结果。

其他高级的Debug后续课程再讲。

至此，我们在Keil上做了一个完整工程的全过程。

但这只是纯软件的开
发过程，如何使用程序下载器看一看程序运行的结果呢？。
