甘肃大型液压油缸标准如下：
一般按按JB/JQ20302执行，同时能参考的标准有GB2879 液压缸活塞和活塞杆动密封沟槽型式、尺寸和公差； GB6578液压缸活塞杆用防尘圈沟槽型式、尺寸和公差；GB7938 液压缸及气缸公称压力系列。

1、表面验收：检查油缸表面是否有明显裂纹或碰撞痕迹，各油口是否有防护密封板，油口丝牙是否有损坏，对紧固螺栓进行二次紧固。

2、试运转：被试液压缸在空负载工况下全行程往复动作 5 次以上，检查活塞动作是否平稳，活塞杆是否有划痕拉伤，可见密封是否有破损。

3、最低启动压力：空载工况下，被试缸无杆腔通入液压油，溢流阀从零开始逐渐升压，观察压力表，记录被试缸活塞杆在启动时的最低启动压力。

4、耐压试验：将被试缸的活塞分别停留在行程两端（不能接触缸盖）。

当额定压力≤ 16MPa 时，调节溢流阀使试验腔的压力为额定压力的 1.5 倍；当额定压力＞ 16MPa 时，调节溢流阀使试验腔的压力为额定压力的 1.25 倍保压 10min 。

5、全行程检查：使被试缸的活塞分别停留在行程的两端位置。

测量全行程长度是否在使用标准范围内。

第七讲--油缸缸径选择

其中必须是F1-F2 < F油，所选择的油缸才能合格。
油缸的推力F1和注塑压力F的关系
图
-9-
LD 40X30
-10-
油缸倒退的原因分析及解决方案
油缸倒退的原因
油缸倒退的解决方案
备注
1 设计时没有准确计算所需油缸设计师在选择油缸缸径时要严格计算，并且安全
缸径的大小。
系数选大些，最好增加反铲，保证注塑时不后退。
注塑压力F= 单位面积塑胶材料的注塑压力X滑块上胶位的投影面积其中必须是推力F1>注塑压力F，所选择的油缸缸径才能合格。
-6-
FA D100 S=20MM
-7-
三、增加铲机的油缸抽滑块的设计标准及选用要求
下图是合模时利用油压和铲机的作用锁紧滑块进行注塑，注塑成型后、模具开模前，由油压的作用直接使滑块沿运动方向运动，使之脱离倒扣。
如果锁紧装置主要是靠铲机来锁紧而不是靠油缸来锁紧的,那油缸缸径的选择就不必太大,只要能在开模时能拉动滑块,合模时能推动滑块就可以了。下表是油缸缸径和滑块重量的关系表：
-3-
-4-
二、油缸直抽滑块的设计标准及选用要求
下图是合模时直接利用油压的作用锁紧滑块进行注塑，待注塑成型后、模具开模前，由油压的作用直接使滑块沿运动方向运动，使之脱离倒扣。
6 油缸质量有问题。
更换油缸供应商。
除客户指定外都采用长拓或君帆
设计师在设计前优先考虑用机械式的结构（滑块、斜顶、弹块等），然后再考虑采用油缸，而在采用油缸抽芯时尽量先考虑带铲机的间接抽芯结构。因为机械式的安全、可靠，又节约成本。
-11-
-8-
上图中锁紧装置主要是靠外加的铲机来锁紧的, 所以油缸缸径的选择特别重要，必须要通过计算才能正

液压缸设计及计算表

180
200
220
250
280
320
360
380
400
420
450
500
三、液压缸活塞杆径常用尺寸系列, 摘自 (GB/T2 3481993)
单位:mm
16
18
20
22
25
28
36
40
45
50
56
63
70
80
90
100
110
125
140
160
180
200
220
250
280
300
320
360
63 19.62869 31.15665 38.94581 49.85064 62.3133 77.89163 98.14345
80 31.6512 50.24 62.8 80.384 100.48 125.6 158.256
90 40.05855 63.585 79.48125 101.736 127.17 158.9625 200.2928
2
110 66.76425 105.975 169.56 211.95 264.9375 333.8213
1.33
90 120.1757 190.755 305.208 381.51 476.8875 600.8783
180
1.46
100 110.7792 175.84 281.344 351.68 439.6 553.896
32 14.5645 23.11825 36.9892 46.2365 57.79563 72.82249
35 13.57045 21.5404 34.46464 43.0808 53.851 67.85226

Y-HG1液压缸样本

Y-HG1液压缸样本Y-HG型冶金设备用标准液压缸 1Y-HG型冶金设备用标准液压缸共有34种规格，68个品种，缸径40,320mm。

1 技术特点1.压力:本标准缸为E、G两种压力极。

E极适用于,6.3MPa,16Mpa压力范围的液压缸(简称E级油缸)。

G极适用于,缸) 16MPa,25MPa压力范围的液压缸(简称G极油2.密封:E级油缸采用结构简单，耐磨性好的YX型聚胺脂密封圈和适用范围宽的YX型橡胶密封圈。

G极油缸采用耐高压，密封可靠的V型组合密封圈。

3.防压:本液压缸均采用聚胺脂或丁腈橡胶无骨架式防尘圈。

4.适用介质:液压油、机械油、乳化液。

(不适用于磷酸脂)oo5.适用温度:-40C,+180C。

6.结构:本标准缸共有17种缸径(40、50、63、80、90、100、110、125、140、150、160、180、200、220、250、280、320)，按两种速比(1.46、2)组成34种规格;分成带间隙缓冲两种结构。

上述34种规格组成68个品种，便于用户任意选用。

7.安装连接:符合国际标准ISO6020/1- 1981中系列液压缸安装连接尺寸。

不同缸径均有基本型，前、后长方法兰，前、后方法兰，前、后圆法兰，前、中、后销轴，头部单耳环;轴向、径向脚架共13种安装型式(详见型号说明及附表)。

除轴向脚架型外，安装连接尺寸均符合ISO6020/1-1981。

杆端螺纹亦符合GB2350-80规定。

1.型号说明中凡标有?号的目前暂按非标准处理。

2.压力分级E16MPa可适用6.3MPa,16MPa之间使用者只需填写E即可。

3.安装连接形式除中间销轴需在型号上注明1的具体尺寸外,其余按表上符号填写即可,外连尺寸请参考表5,17。

4.如需要间隙缓冲请填写H符号，如果不填H符号则接无缓冲交货。

5.行程请按行程系列表4中的分档填写。

用户也可以自行确定行程。

6.对液压缸的工作介质、适用温度、试验、外表涂漆、包装等有特殊要求者务请注明，末注明特殊要求者一律按标准交替。

混凝土泵车配件规格

混凝土泵车配件规格一、前言混凝土泵车是建筑工地中常用的重型机械设备之一，其作用是将混凝土从搅拌站运输到建筑工地上，从而实现对建筑工地现场混凝土浇筑的支持。

混凝土泵车的配件是其正常工作所必需的，因此对于混凝土泵车配件的规格要求必须严格。

本文将以混凝土泵车配件为主要研究对象，从配件分类、材质、尺寸等方面进行规格的详细说明。

二、混凝土泵车配件分类1.液压系统配件：包括液压油缸、液压泵、液压电机、液压阀门、液压油管、液压油箱等。

液压系统配件是混凝土泵车的核心部件，其质量直接影响到整个混凝土泵车的工作效率和安全性能。

2.输送系统配件：包括输送管、接头、弯头、法兰、减震垫、活塞、密封圈等。

输送系统配件是混凝土泵车的输送管道系统，其质量直接影响到混凝土泵车的输送效率和输送质量。

3.电气系统配件：包括电机、电器元件、电缆、开关、电源等。

电气系统配件是混凝土泵车的电气控制系统，其质量直接影响到混凝土泵车的电气控制效率和安全性能。

4.机械系统配件：包括转盘、齿轮、轴承、齿轮箱、链条、轮胎、液压缸等。

机械系统配件是混凝土泵车的机械传动系统，其质量直接影响到混凝土泵车的机械传动效率和安全性能。

三、混凝土泵车配件材质1.液压系统配件材质：液压油缸采用高强度镀铬钢材，液压泵和液压电机采用铝合金材质，液压阀门采用不锈钢材质，液压油管采用高压热塑性塑料材质，液压油箱采用碳钢材质。

2.输送系统配件材质：输送管采用优质合金钢材质，接头和弯头采用不锈钢材质，法兰和减震垫采用高强度碳钢材质，活塞和密封圈采用优质聚氨酯材质。

3.电气系统配件材质：电机采用铝合金材质，电器元件采用优质塑料材质，电缆采用高强度铜芯材质，开关和电源采用不锈钢材质。

4.机械系统配件材质：转盘和齿轮采用优质合金钢材质，轴承采用进口滚动轴承，齿轮箱采用铝合金材质，链条采用高强度碳钢材质，轮胎采用耐磨橡胶材质，液压缸采用高强度镀铬钢材质。

四、混凝土泵车配件尺寸1.液压系统配件尺寸：液压油缸长度为1.5米，直径为120毫米，液压泵和液压电机尺寸为400毫米×300毫米×200毫米，液压阀门尺寸为200毫米×150毫米×100毫米，液压油管直径为50毫米，壁厚为5毫米，液压油箱容积为300升。

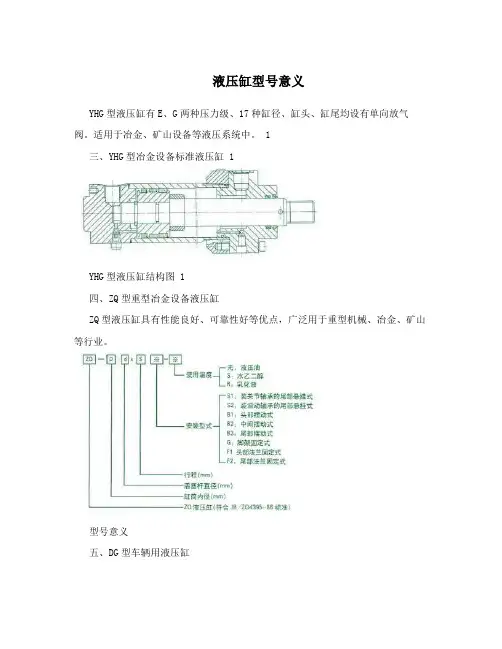

液压缸型号意义
