常用液压缸功能介绍教学文案
液压油缸的基础知识解析，值得收藏
液压油缸的基础知识解析，值得收藏液压油被压入液压筒内会产生很大的压力，这个压力已经应用到众多的机械设备中，这次我们来说说有关液压缸的内容！液压缸是将液压能转变为机械能的、做直线往复运动(或摆动运动)的液压执行元件。
它结构简单、工作可靠。
用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。
液压缸输出力和活塞有效面积及其两边的压差成正比;液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。
缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。
01 液压缸的组成▼液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。
▲常用液压缸结构图缸筒：缸筒是液压缸的主体零件，它与缸盖、活塞等零件构成密闭的容腔，推动活塞运动。
缸盖：缸盖装在液压缸两端，与缸筒构成紧密的油腔。
通常有焊接、螺纹、螺栓、卡键和拉杆等多种连接方式，一般根据工作压力，油缸的连接方式，使用环境等因素选择。
活塞杆：活塞杆是液压缸传递力的主要元件。
材料一般选择中碳钢（如45号钢）。
油缸工作时，活塞杆受推力、拉力或弯曲力矩等，固保证其强度是必要的；并且活塞杆常在导向套中滑动，配合应合适。
活塞：是将液压能转为机械能的主要元件，它的有效工作面积直接影响液压缸的作用力和运动速度。
活塞与活塞杆连接有多种形式，常用的有卡环型、轴套型和螺母型等。
导向套：导向套对活塞杆起导向和支撑作用，它要求配合精度高，摩擦阻力小，耐磨性好，能承受活塞杆的压力、弯曲力以及冲击振动。
内装有密封装置以保证缸筒有杆腔的密封，外侧装有防尘圈，以防止杂质、灰尘和水分带到密封装置处，损坏密封。
液压缸教案
液压缸教案一、教学目标1.了解液压缸的基本结构和工作原理；2.掌握液压缸的分类及其应用；3.能够正确安装和调试液压缸；4.能够识别液压缸的故障并进行维修。
二、教学内容1. 液压缸的基本结构和工作原理（1）液压缸的基本结构液压缸是一种将液压能转换成机械能的装置，它由缸体、活塞、活塞杆、密封件、进出口油管等部分组成。
（2）液压缸的工作原理液压缸的工作原理是利用液体的压力将活塞向前或向后推动，从而实现机械运动。
当液体从进口油管进入液压缸时，活塞向前移动；当液体从出口油管流出时，活塞向后移动。
2. 液压缸的分类及其应用（1）液压缸的分类液压缸按照结构可分为单作用液压缸和双作用液压缸；按照用途可分为推力液压缸、拉力液压缸、摆动液压缸、旋转液压缸等。
（2）液压缸的应用液压缸广泛应用于各种机械设备中，如起重机、挖掘机、冶金机械、船舶、航空航天等领域。
3. 液压缸的安装和调试（1）液压缸的安装液压缸的安装应注意以下几点：•安装前应检查液压缸的各个部件是否完好；•安装时应注意液压缸的方向和位置；•安装时应注意液压缸与其他部件的配合。
（2）液压缸的调试液压缸的调试应注意以下几点：•调试前应检查液压缸的各个部件是否完好；•调试时应注意液压缸的方向和位置；•调试时应注意液压缸与其他部件的配合。
4. 液压缸的故障诊断和维修（1）液压缸的故障诊断液压缸的故障诊断应注意以下几点：•液压缸不能正常工作时，应先检查液压系统是否正常；•液压缸不能正常工作时，应检查液压缸的密封件是否磨损或损坏；•液压缸不能正常工作时，应检查液压缸的活塞杆是否弯曲或损坏。
（2）液压缸的维修液压缸的维修应注意以下几点：•维修前应将液压缸拆卸下来，并清洗干净；•维修时应注意液压缸的各个部件的拆卸和安装顺序；•维修后应进行液压缸的试验，并检查是否正常工作。
三、教学方法本教案采用讲授、演示和实践相结合的教学方法。
四、教学重点和难点1. 教学重点•液压缸的基本结构和工作原理；•液压缸的分类及其应用；•液压缸的安装和调试。
液压基础知识液压缸
液压系统是一种将液体作为能量传递媒介的技术。液压缸是液压系统中的核 心部件，它通过液压能将液体的力转化为机械能。
液压系统基本原理
液压系统基于压力传递原理，利用液体的密度和不可压缩性来传递力和实现ห้องสมุดไป่ตู้动力传输。它由液体介质、液压泵、管道系统、控制阀和液压缸等组成。
液压缸的定义和作用
液压缸根据结构和工作方式的不同可以分为单作用液压缸、双作用液压缸和气缸。它广泛应用于工业机械、农 机装备、航空航天和汽车制造等领域。
液压缸的优势和局限性
液压缸的优势包括高效能转换、可靠性高、尺寸小、重量轻等特点。然而， 液压系统也存在液体泄漏、维护困难和造价较高等局限性。
液压缸的维护和故障排除
为了保持液压缸的正常运行，定期检查和维护是必要的。常见的故障包括液体泄漏、密封件磨损和液压缸卡死 等问题，需要及时排除。
液压缸是一种通过液体产生机械运动的装置，通常用来实现线性运动。它在 各行各业的机械设备中广泛应用，用于推动、举升、夹紧等操作。
液压缸的工作原理和结构
液压缸通过控制液体的流动和压力来实现机械运动。它由缸筒、活塞、密封 件、活塞杆和液体供给装置等组成。当液体加压时，活塞会产生推力。
液压缸的分类和应用领域
液压缸的发展趋势和未来前景
随着科技的发展，液压缸正在向着高速、高效、智能化的方向发展。未来的 液压缸将更加节能环保、安全可靠，并具备更多的自动化和自我诊断功能。
圆形液压油缸的介绍
圆形液压油缸的介绍
圆形液压油缸是一种常见的液压传动元件，主要用于将液压能转换为机械能。
以下是一些关于圆形液压油缸的基本介绍：1．结构：圆形液压油缸通常由圆筒形的外壳、活塞、活塞杆和密封件组成。
液体通过油缸的入口流入，推动活塞产生线性运动。
2．工作原理：液压油缸的工作基于带有液体的封闭系统。
当液体被泵送到油缸内时，它对活塞施加压力，导致活塞和活塞杆的运动。
3．应用领域：圆形液压油缸广泛应用于工业、建筑、农业和航空等领域。
它们常用于推动、拉动、举升、固定和压紧等操作。
4．类型：根据结构和用途的不同，液压油缸分为单作用和双作用两种类型。
单作用油缸只有一个方向的运动，而双作用油缸可以在两个方向上执行工作。
5．优势：圆形液压油缸具有高效、可靠、紧凑的特点。
其使用可以提高机械系统的性能和精度。
请注意，液压系统的设计和使用需要专业知识，确保正确的液体压力、流量和控制是至关重要的。

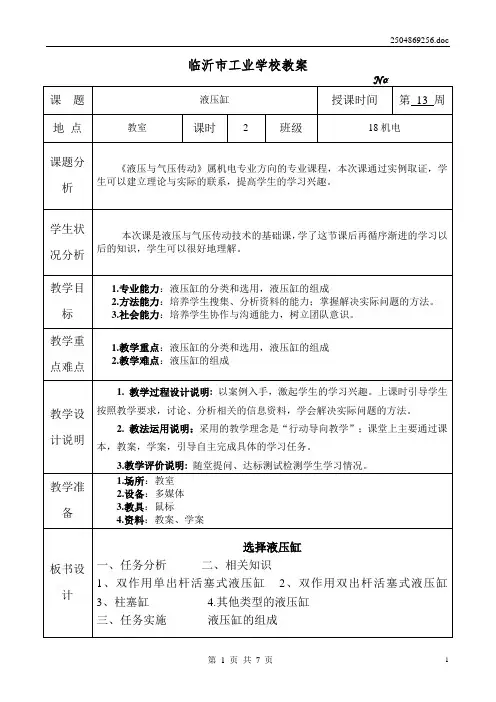

液压缸教案
时间
教学阶段
任务或问题
教师活动
学生活动
教学方法
媒体与手段
5
组织上课
组织学生按要求提前坐好
组织纪律，点名
准备好学案和练习册
任务驱动法
15
导入
生活中有各种各样的液压缸，但是不同场合选用的通常是不一样的，如何根据不同的使用场合选用合适的液压缸？
提出问题，引导学生思考
思考教师提出的问题，查阅课本
液压缸一般不允许外泄漏并要求内泄漏尽可能小，因此为了防止泄漏的产生，液压缸中需要密封的地方必须采取相应的密封措施。液压缸中需要密封的部位主要有活塞、活塞杆、端盖等处。
常用的密封方法有间隙密封和密封件密封
密封件密封目前多用非金属材料制成的各种形状的密封圈及组合式密封装置，如图3-11所示液压缸的活塞和活塞杆、端盖和缸筒需要静密封，一般采用“O”形密封圈。液压缸的活塞和缸筒、活塞杆和端盖需要动密封，一般采用“Y”型或“V”型密封圈。
多媒体课件、电脑等
10
合作讨论
液压机工作时上滑块向下运动来加工零件，加工完成后向上运动脱离零件。那么，液压机中是由什么元件来带动上滑块完成这一运动？又该如何选择这些元件呢？
根据教师提出的问题，分析问题，
根据教师提出的问题，分析问题，
教科书、任务驱动、多媒体展示
30
30
讲解新课
液压执行元件是将液压泵输出的液压能转变为机械能的能量转换装置，它包括液压缸和液压马达。
小结：液压缸的分类
液压缸的特点液压缸的组成
根据教科书内容结合实例进行讲解
根据教科书内容结合实例进行讲解
根据教师引导学习新课
根据教师引导学习新课
教科书、多媒体展示
液压缸操作说明
液压缸操作说明液压技术在现代工业中得到了广泛的应用，液压缸作为其中重要的组成部分，常被用于各种机械设备的控制和运动传动。
本文将详细介绍液压缸的操作说明，以帮助用户正确、安全地操作液压缸。
一、液压缸的组成液压缸由缸体、缸盖、活塞、密封组件、连杆、油口等组成。
缸体和缸盖通常由优质铁材制成，经过精密加工而成，保证了液压缸的密封性和承载能力。
活塞与缸体之间通过密封组件实现密封，连杆用于将活塞与其他运动部件连接起来，以实现力的传递。
二、液压缸的安装1. 确保安装位置平稳，且能承受液压缸在运动中的冲击和振动。
2. 在安装液压缸前，清洁好液压缸的安装接口和工作面，确保无异物和杂质。
3. 使用合适的液压油进行润滑，并确保液压油充足。
4. 注意液压缸的安装方向，确保油口和管路连接正确无误。
5. 固定液压缸时，要使用合适的螺栓，并逐个对螺栓进行均匀拧紧，确保液压缸稳固可靠。
6. 安装完毕后，检查液压缸的活塞行程是否正常，及时进行调整和校验。
三、液压缸的使用1. 在启动液压缸之前，确保相关设备处于安全状态，避免意外伤害的发生。
2. 启动液压缸前，检查液压缸的油液是否充足，并排除管路中的空气。
3. 操作液压缸时，应根据实际需要，调整液压缸的工作压力和行程。
4. 对于需要连续工作的液压缸，要注意控制液压油的温度，避免过热造成设备损坏。
5. 使用过程中，及时观察液压缸的工作情况，如发现异常应及时停机检修。
6. 定期对液压缸进行保养，清洁液压缸表面、检查密封件的磨损情况，并及时更换。
四、液压缸的维护与保养1. 定期检查液压缸的工作情况，如发现漏油、异响等异常情况要及时处理。
2. 液压缸的密封件在使用一段时间后会有磨损，应定期更换，以保证液压缸的正常工作。
3. 液压缸的液压油需要根据使用要求进行更换，避免油质变质影响液压缸的使用寿命。
4. 液压缸在长时间不使用时，应保持清洁，并注意避免油液的污染。
5. 在进行液压缸维修时，应选择专业技术人员进行操作，避免因操作不当导致设备损坏。
液压缸使用说明书
液压缸使用说明书1. “嘿，大家来看呀！这就是液压缸哦！它就像大力士一样有力气呢！”例子：我记得有一次，在工厂里，我看到那些巨大的机器在运作，爸爸跟我说，这里面就有液压缸在帮忙呢。
就好像我们搬东西累得气喘吁吁的时候，液压缸却能轻松地推动那些重物，多厉害呀！2. “哇塞，液压缸可神奇啦！它能做很多我们想不到的事情哟！”例子：有一天我去参观科技馆，看到一个展示模型，讲解员姐姐说这里面有液压缸在发挥作用。
我当时就想，这小小的液压缸怎么这么牛呀，就像拥有魔法一样！3. “哎呀呀，液压缸可是个重要的家伙呢！没它可不行呀！”例子：上次在工地，我看到那些起重机在工作，叔叔说要是没有液压缸，起重机就没办法把东西吊起来啦。
这就好比我们走路没有腿一样，那可不行呀，对吧？4. “嘿，你们知道吗？液压缸就像个默默工作的英雄呢！”例子：在汽车修理厂里，我看到师傅在修一辆大卡车，他指着一个零件说那就是液压缸。
我就觉得它好厉害呀，一直在那里努力工作，却不怎么被人注意到，真像个幕后英雄！5. “哇哦，液压缸的作用可大啦！简直就像超级助手一样！”例子：有一回我看到一个自动门在开关，爸爸说这里面有液压缸帮忙呢。
我就想，它就像一个随时准备帮忙的超级助手，让我们的生活更方便啦！6. “哈哈，液压缸呀，就像是机械世界里的大力神呢！”例子：去游乐园玩的时候，看到那些游乐设施在动，妈妈说这里面也有液压缸呢。
我当时就惊讶了，它可真是个大力神呀，能让这么多好玩的东西动起来！7. “哟呵，液压缸可真是个厉害的角色呢！”例子：在车间里，我看到那些机器手臂在灵活地动作，工人伯伯说这都是因为有液压缸呀。
我就觉得它好牛呀，像个厉害的角色在掌控一切！8. “哎呀，液压缸不简单呀！就像个神秘的高手！”例子：有次看到电视里在介绍大型机械，提到了液压缸，我就好奇呀，这到底是个啥神秘高手呀，能让那么大的东西动起来！9. “嘿呀，液压缸真的是让人惊叹呀！像个无声的强者！”例子：在工厂参观的时候，到处都能看到液压缸的身影，虽然它不说话，但真的就像个无声的强者，默默地发挥着巨大的作用！10. “哇，液压缸呀，真的是太了不起啦！就跟超人一样！”例子：看到建筑工地上的塔吊在工作，大人们说这里面有液压缸呢。
液压缸工作原理范文
液压缸工作原理范文液压缸是一种利用液体来产生机械运动的装置。
它由液压缸体、液压缸活塞和密封件等组成，通过液压系统便可实现机械运作。
液压缸工作原理是基于帕斯卡定律，即在一个封闭的液体中，施加在液体上的压力会均匀地传递到整个液体中，并且对任意两个闭合相邻平面上的作用力相等。
下面将从液压缸的工作原理、工作步骤及应用领域进行详细介绍。
液压缸的工作原理可以概括为以下几个步骤：1.油液流入：液压缸通过液压阀控制油液的流入。
当液压阀开启时，高压油液从液压泵流入液压缸，使液压缸内部充满了高压油液。
2.活塞运动：当油液进入液压缸后，沿着液压缸内壁向外施加作用力。
液压缸内部的活塞和活塞杆开始向前运动，完成机械运作任务。
液压缸内部的液压油承受压力，并因此通过作用于活塞上的力来达到机械工作。
3.油液排出：当液压缸完成工作任务后，液压阀关闭，液压油停止流动。
此时，液压缸内部的油液需要迅速排出，以便为下次工作做好准备。
液压缸的排油管道通常与液压阀连通，通过液压阀的控制，油液可以迅速排出液压缸，恢复正常工作状态。
液压缸作为一种常用的液压装置，在工程机械、冶金设备、矿山机械、航空航天等领域有广泛的应用。
在工程机械中，液压缸常被用于起重机械、挖掘机、装载机等设备上。
例如，在挖掘机中，液压缸负责挖斗和臂架的伸缩，通过控制液压缸的伸缩来实现挖掘和运输物料的功能。
在冶金设备中，液压缸常被应用于冲床、压力机等设备。
液压缸可以提供大容量的力量，来实现对金属材料的压制、锻造等工艺。
在矿山机械中，液压缸常被应用于输送机、矿车等设备。
液压缸可以帮助设备实现平稳、高效的运输过程，提高工作效率。
在航空航天领域，液压缸常被应用于飞机起落架、襟翼等设备上。
液压缸可以提供强大的推力和拉力，在飞机降落和起飞的过程中起到重要作用。
总之，液压缸工作原理基于帕斯卡定律，利用液体的传力性质，实现机械设备的运动。
液压缸应用广泛，用于各种工程和工业领域，可以实现大力量、高效率的机械操作。
第四章液压缸培训PPT
二、液压缸的工作原理
增速缸
工作原理(动画演示) 增速缸也是活塞缸与柱塞缸组成 的复合缸，活塞缸的活塞内腔是柱 塞缸的缸筒，柱塞固定在活塞缸的 缸筒上。当液压油进入柱塞缸时， 活塞将快速运动（活塞缸大腔必须 补油）；当液压油同时进入柱塞缸 和活塞缸时，活塞慢速运动。
增速缸用于快速运动回路，在不增加泵的流量的前提 下，使执行元件获得尽可能大的工作速度。
2、其他液压缸
柱塞式液压缸
——只能在液压油作 用下产生单向运动， 另一个方向的运动 靠自重或弹簧力等 其他外力来实现。
伸缩式液压缸
——只能在液压油作用下产生单向运动，另一个 方向的运动靠自重或弹簧力等其他外力来实现。
齿条活塞缸
——活塞的往复 移动经齿轮齿 条机构变为齿 轮轴的转动。 多用于自动线、 组合机床等自 动转位或分度 机构。
二、液压缸的工作原理
摆动式液压缸
当通入液压油，它的主轴
能输出小于360°的摆动运 动的缸称为摆动式液压缸。 常用于辅助装置，如送料和 转位装置、液压机械手及间 歇进给机构。
双叶片式 摆动角度一般小于 150°。
单叶片式 摆动角度较大，可达300°
二 液压缸的结构和组成
液压缸安装连接形式：脚架式，耳环式，铰轴式
3）差动连接
单活塞杆缸两腔同时通压力油，称为差动连接。差
动连接的缸只能一个方向运动。图示为向右运动。
D d D d
p1
v
F
v
F
P2
q
q`
3）差动连接
运动速度
v3 =
qv A1 - A2
=
qv
pd 2
=
4qv
pd 2
我的液压缸解读课件
安全操作规程
操作时必须保持清 醒，严禁酒后上岗
发生故障时，必须 立即停机，切断电 源，并报告有关人 员处理
操作前必须穿戴好 劳动保护用品
操作过程中严禁将 手伸入液压缸内部
严禁私自拆卸液压 缸及其附件
06
液压缸的选型与设计
选型依据与原则
依据
按使用介质
可分为油压缸、水压缸等。
按安装方式
可分为固定式、回转式、行走 式等。
02
液压缸的结构组成
缸体
缸体是液压缸的主要部分，它是 一个可以封闭的容器，用于容纳
液压介质和活塞。
缸体通常由强度高、耐高压的钢 材制成，有时也会使用轻质材料
如铝合金。
缸体的内径和长度根据液压缸的 类型和规格确定。
活塞与活塞杆
随着工业技术的发展，液压缸正 朝着高精度、高速度、高负载的
方向发展。
智能化
智能化是液压缸未来的发展趋势， 通过引入传感器和控制系统，实现 液压缸的智能化控制和监测。
环保节能
随着环保意识的提高，液压缸正朝 着低能耗、低噪音、低污染的方向 发展，提高液压系统的效率和可靠 性。
04
液压缸的常见故障及 排除方法
4. 进行仿真模拟与实验验证，确认设计有效性；
方法：采用CAD、CAE等软件辅助设计，依据相关标准 与规范进行设计。
设计实例分析
实例1
某机械加工企业，需要一种快速响应、高精度的液压缸，选择了电液伺服液压缸，通过控制电磁阀实现快速响应 和精确控制。
实例2
某重型机械企业，需要一种高负载、稳定可靠的液压缸，选择了双作用单活塞杆液压缸，采用优质材料和高精度 加工工艺，确保了高强度和长期稳定运行。
液压缸的使用说明书
液压缸的使用说明书一、引言液压缸是一种常见的液压传动装置，广泛应用于工业机械、建筑工程、农业机械等领域。
本使用说明书旨在介绍液压缸的基本原理、安装方法及操作注意事项，以帮助用户正确选择、安装和使用液压缸。
二、液压缸的工作原理液压缸是利用液压力传递力量并产生线性运动的装置。
液压缸由缸筒、活塞、活塞杆、密封件等组成。
当液压油从液压缸的进油口进入缸筒内时，通过液压缸的控制阀控制液压油的进出，从而控制活塞在缸筒内的运动。
液压缸的工作原理是基于压力不可压缩性和流体传力的原理，通过改变液体的流动速度和压力来实现力的传递和线性运动。
三、液压缸的安装方法1. 确保液压缸的安装位置符合要求，避免摆放在过热或易受振动的环境中。
2. 在安装液压缸之前，应先检查液压缸的外观是否完好，是否有磕碰或损坏。
3. 在安装前，应清洁液压缸与其他零部件的连接面，并涂抹适量的润滑油。
4. 确保安装过程中液压缸与其他零部件的连接是稳固可靠的，并按照正确的方式连接油管。
5. 安装完成后，应进行液压缸的调试和检查，确保液压缸能够正常工作。
四、液压缸的操作注意事项1. 在使用液压缸之前，应检查液压系统的工作压力是否在规定范围内，并确认液压系统的油温适宜。
2. 液压缸在工作过程中，应避免超载操作，以防止损坏液压缸或其他机械设备。
3. 液压缸的操作必须符合安全生产规范，切勿进行违规操作或超范围使用。
4. 定期检查液压缸的密封件和活塞杆表面是否有磨损或泄漏现象，如有必要，及时更换或修理。
5. 液压缸的保养应按照规定的周期和方法进行，包括清洗液压缸、更换液压油等。
五、故障排除和维护1. 当液压缸无法正常工作时，应及时排除故障。
常见的故障原因包括液压缸泄漏、活塞杆无法回弹、活塞杆运动不顺畅等。
2. 若发现液压缸有泄漏现象，应检查密封件是否老化或损坏，并及时更换密封件。
3. 若活塞杆无法回弹或运动不顺畅，可能是由于活塞杆表面积碰撞或被污染导致的，应及时清洁或更换活塞杆。
常用液压缸功能介绍教学文案56页PPT
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
常用液压缸功能介绍教学文案 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
液压缸的使用说明书
液压缸的使用说明书
一、简介
液压缸是一种利用液体压力传递力量的设备，广泛应用于工业
设备、机械设备等领域。
本使用说明书将介绍液压缸的基本原理、
安装方法、使用注意事项以及维护保养等内容，以帮助用户正确使
用液压缸并延长其使用寿命。
二、基本原理
液压缸利用液体的压力将活塞推动，在活塞的作用下产生力量。
它由活塞、油缸、密封件、供油口、排油口等组成。
当液体从供油
口进入油缸时，压力作用在活塞上，从而带动负载执行工作。
三、安装方法
1. 确保安装场所平整、稳固，避免油缸受到外部冲击或振动。
2. 根据液压缸的型号、参数，选择适当的支架和固定螺栓等配件。
3. 在安装前，检查液压缸的各部件是否完好，并检查密封件是
否损坏或老化。
4. 将液压缸准确、稳固地安装在设备上，确保连接牢固。
四、使用注意事项
1. 在使用液压缸之前，先检查液压系统的液压油是否充足，油品是否符合要求。
2. 在使用过程中，应严格按照液压缸的额定工作压力和额定负载进行操作，不得超过其额定值。
3. 避免在液压缸工作中发生溢油、压力异常等情况，如发现异常应立即停止使用，并进行检修和维护。
4. 注意液压缸的工作环境温度，避免过高或过低的温度对液压缸的影响。
5. 定期检查液压缸的油封、密封件等是否损坏或老化，及时更换以确保密封性能。
五、维护保养
1. 定期检查液压缸的油位，保持油面在规定范围内。
液压传动之液压缸讲解
F2
(
p1 A2
p2
A1)m
4
[(D2
d
2)
p1
D2
p2 ]m（3—17）
若不计回油压力,p2=0，则：
F2
4
(D2
d 2 ) p1m
A2 p1m
速度v2为：
v2
q v A2
4
q v
(
D
2
d
2 )
(3 —18)
v2
F2
q
工程实用上常把两方向上的速度v2和v1的比值
称为速度比，并记为 v ，即：
⑤ 双作用双活塞杆式液压缸的特性归纳:
(1) 计算公式： 无论是缸固定还是杆固定计算速度和推力的公式相同；
(2) 图形符号： 无论是缸固定还是杆固定图形符号相同；
(3) 最大活动范围： 缸固定、杆固定时工作台的最大活动范围不同； (缸固定3L,杆固定2L)； (4) 应用： 缸固定安装方式占地面积大，常用于小型机床(设备)。 杆固定占地面积较小，适用于中型及大型机床(设备) 。
高压液压缸，其额定压力为25～32 MPa ； 一般用于油压机一类机械
§3—1 移动式液压缸
一、活塞式液压缸 二、柱塞式液压缸 三、复合式液压缸 四、伸缩式液压缸
第三章 液压缸
第三章 液压缸
一、活塞式液压缸(piston cylinder) 活塞式液压缸按作用方式分有单作用、双作用之分； 双作用又分双作用双活塞杆和双作用单活塞杆。
1）差动连接——当双作用单杆液压缸左右两腔同时 通压力油时，由于油缸左、右两腔的有 效工作面积不相等，两腔的推力也不相 等，从而产生差动运动，这种油路的连 接形式称差动连接。
（简单定义差动连接——双作用单杆油缸左右两腔相 互接通并同时输入压力油时，称为差动连接。)
第二节液压缸
将液压能转变为直线运动或摆动的机械能。 液压缸的分类
按结构形式分：
活塞缸 柱塞缸
单杆式 双杆式
摆动缸
单叶片 双叶片
按作用方式分：
单作用液压缸 双作用液压缸
两个方向均由液压驱动
一个方向由 液压驱动， 另一方向靠 弹簧力、重 力等实现
一、常用液压缸及其速度推力特性
（一）活塞式液压缸
根据其使用要求不同可分为双杆式和单杆式两种。
ηm为缸的机械效率。
v?
q? v
A
?
?
4q? v
(D2 ? d2)
缸在左右两个方向上输出的速
度相等。ηv为缸的容积效率。
（3）图形符号
2、单活塞杆液压缸
（1）安装方式及图形符号 缸筒固定 活塞杆固定 两种方式的运动部件移动范围均为活塞有效
行程的两倍。
工作原理：
无杆腔 进油腔
有杆腔 回油腔
工作原理：因两侧有效作用面积或油液压力不等， 活塞在液压力的作用下，作直线往复运动。
{ 杆固定时、缸移动
软管 空心杆
L=2l
无杆腔 进油腔
2. 工作原理：
有杆腔 回油腔
工作原理：因两侧有效作用面积或油液压力不等， 活塞在液压力的作用下，作直线往复运动。
（2）双杆活塞缸的速度推力特性
F
?
A( p1? p2 )? m
?
?
4
(D2
?
d 2 )( p1?
p2 )? m
缸在左右两个方向上输出的推力相等。
小柱塞缸输出的压力： pb ? pa K? m
增压比为大活塞与小柱塞的面积比：
K
?
D2 d2
增压缸作为中间环节，用在低压系统要求有局部
液压缸介绍(动画示范)ppt课件
ysu-2010
20
密封装置
21
密封装置
活塞密封
22
密封装置
活塞密封
23
密封装置
活塞杆密封
24
密封装置
活塞杆密封
25
液压泵与油箱
一个液压装置
26
液压泵与油箱
27
液压泵与油箱
28
液压泵与油箱
29
液压泵与油箱
30
液压泵与油箱
31
液压泵与油箱
32
液压泵与油箱
33
溢流阀
34
溢流阀
液压缸介绍
1
2
液压缸分类及介绍
液压缸典型组件
缓冲装置 排气装置 密封装置
3
单作用液压缸
柱塞式液压缸 弹簧复位式液压缸 单活塞杆式液压缸
双活塞杆式液压缸
伸缩式液压缸
4
双作用液压缸
双活塞杆式液压缸
单活塞杆式液压缸
伸缩式液压缸
5
组合式液压缸
伸缩式液压缸
齿条式液压缸
增压缸
6
活塞杆式液压缸
液压系统原理图
57
液压系统原理图
58
液压系统原理图
M
59
液压系统原理图
M
60
几张图片
61
thanks
62
11
摆动式液压缸
T双 = 2T单 ω 双=ω 单 /2
特点及应用：摆动缸结构紧凑，输出转矩大，但 密封困难，一般只用于中、低压系统中往复摆动、 转位或间歇运动的地方。
12
缓冲装置
当液压缸拖动负载的质量较大、速度较高时，一般应 在液压缸中设缓冲装置，必要时还需在液压传动系统 中设缓冲回路，以免在行程终端发生过大的机械碰撞， 导致液压缸损坏。缓冲的原理是当活塞或缸筒接近行 程终端时，在排油腔内增大回油阻力，从而降低液压 缸的运动速度，避免活塞与缸盖相撞。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6．增力缸
• 实际上是串联两个(或两个以上)液压缸而成，此两缸缸径可以一样大，也可不 一样大，当活塞开始前进时，换向阀处于“前进”位置，顺序阀关闭，由小 缸带动向右快进，当活塞杆碰上工件后，缸的压力上升，顺序阀打开，大缸 右腔进油，进行增力;反之，当换向阀处于“后退”位时，松开工件。前进、 后退的速度和推力的计算公式分别为:
6.伸缩缸结构例 （a）单作用
（b）双作用
7.摆动缸 ①杠杆式
②.连杆式
③.齿轮齿条结构
④叶片式摆动油缸
六。液压缸结构中的一些说明
• 1。排气装置 • 2。缓冲装置
• 3。液压缸机械锁定装置
套筒式锁紧装置 刹片式锁紧装置
挤压锁紧
4.高温下液压缸的结构措施
• 有些液压装置在高温下使用，例如炉体装置等，液压缸往 往受200℃以上的高温热辐射的照射.作为防止热传递措施. 往往在缸体与活塞杆等裸露部位，缠绕石棉外，还采用了 如下图之类的一些结构。
3.伸缩臂油缸
4.带缓冲装置的油缸
液压缸由缸体和在缸体内滑动的活塞和活塞 杆等构成 ，其工作原理是： 1.高压油从A口进入缸体内并推动活塞右行 （图a），排油侧的油通过B口排出流回油箱。 这样在活塞两侧产生压力差，使活塞向右移动。
2.反之，如果从B口供压力油（图b），从A 口排油回油箱，则活塞向相反方向(向左)移动。
• 式中：A11、 A12、 A21、 A22分别为液压缸各腔的有效面积。
双作用增力油缸（单活塞杆解图例
拉杆式（有缓冲、支撑环、密封组 件、单向节流阀）
2.铰轴式
3.螺纹法兰盖式油缸（缸筒钢丝油缸） 缸筒焊接油缸双单向节流阀
4.可调缓冲油缸
5.单作用缸
5。恶劣工作环境下液压缸的结构措施
在土砂、尘埃多及风、雨、雪等野外使用条件较恶劣的情 况下，液压缸在结构上要采取一些措施。 作为措施I是采用 下图所示的活塞杆防尘密封或折皱式防护罩 。
6静液压支撑
7.液压缸的密封
①西姆柯(Simko)型密封 依靠两唇部的压缩量进行双向密封,存油凹槽内存有油液润 滑，摩擦阻力小,无间隙挤出现象,密封效果好，用一个西姆柯 密封圈比其他要使用两个单向唇形密封(如两个YX密封)相比较， 其轴向尺寸大为缩短,最大密封压力可达40MPa以上。
故障2： 虽有油液进入，但进入液压缸的油液有沒 有足够压力
①系统有故障，主要是泵或溢流阀有故障：检查泵或溢流 阀的故障原因并排除；
②内部泄漏严重，活塞与活塞杆松脱，密封件损坏严重： 紧固活塞与活塞杆并更换密封件；
③因压力调节阀有故障，系统调定压力过低时要排除压力 阀故障，并重新调整压力，直至达到要求值；必要时重新 核算工作压力，更换可调大一些的调压元件。 ④活塞上的密封圈（例如图 中的O形圈、格来圈、斯来 圈）漏装或严重损坏、缸体孔拉有很深沟槽及活塞杆上锁 定活塞的螺母松脱时，造成油缸进回油腔严重导通—串腔 时，缸便不能运动。可采取更换活塞上的密封圈和其他修 理措施。
②双作用增压缸：由一个双作用缸和左右两个单作用缸组成.当图中换向 阀不停地反复换向时,中间的双作用缸也连续左右往复运动,左右两个单作 用缸也随之运动,其中一个吸入液体,一个排出增压后的液体,通过四个单 向阀的配流,可连续从A输出经增压后的高压液体.图中(a)是低压缸与增压
缸使用相同液体;图中(b)为低压缸与增压缸使用不同工作液体的情况.
②美国霞板公司的各种密封
③组合密封
七. 液压缸及其构成回路的故障排除
• [故障1]：油缸不动作的故障
• 1无压力油进入液压缸 • ①液压缸前的换向阀未换向，无压力油进入液压缸时检查换向阀未换向的原因并排除； • ②系统未供油：检查液压泵和主要液压阀的故障原因并排除。
③油缸安装连接不良造成油缸不动作
3.图c表示用手动换向阀控制油缸换向的情况。
5. 增压缸
①单作用增压缸：增压缸又叫增压器,其作用是将液体压力加以放大,相当 于电器中的升压变压器换向阀处于图示位置时，A口进油，B口回油，组 合活塞右行，从C口流出增压油，此时充液阀关闭;当换向阀处于右位工 作，B口进油，A口回油，组合活塞左行，充液阀打开，从C口补油进单 作用缸，此时无高压油输出。增压比i为： 由FA·Pa＝Fc·Pc→Pc＝Pa·Fa/Fc＝Pa·i Fa的面积大于Fc，所以i＞1，能将压力Pa放大为Pc。.
故障3:油缸能运动，但速度不快，欠速
• 1.液压泵的供油量不足，压力不够 • 2.油缸本身与液压系统其它部位漏油量（主要内泄漏）大 • 3.溢流阀溢流太多 • 4.油缸活塞密封圈轻微破损，A腔与B腔之间油液轻微串腔
故障4:液压缸只能往一个方向运动
故障5：产生爬行
• 1.缸内进了空气 • ①.从防尘密封进气 • ②. 排气装置不密封而进气 • ③.从管接头等处进气 • 2.油缸本身质量问题产生的爬行现象：如油缸因装配与安装不好、活塞杆
第三章执行元件（油缸与油马达） §3-1液压缸 一.分类
二。液压缸的安装连接方式
单作用液压缸
双作用液压缸
四.工作原理
1.单作用油缸与双作用油缸
内弹簧
双作用油缸
单活塞杆 双活塞杆
2.增速缸
• 活塞空程向前时，压力油仅 • 从a输往增速缸。由于增速缸 • 的直径d3小，所以活塞1前 • 进(向左) 时推力小而速度快。 • b腔通过充液阀从B腔补油， • 而A腔回油。
与活塞同轴度不好，活塞杆全长或局部弯曲、缸孔的直线性不好等
• 3..其它原因：如导轨摩擦力大、导轨润滑油稳定器不良，静压导轨的毛细 管节流器等因污物或其他原因阻塞，都可能造成爬行
4.液压回路方面的原因（采用液控单向顺序阀的平衡回路 的爬行）
• 下图为采用液控单向顺序阀1的平衡 • 回路图。当换向阀切换至右端位置 • 时，提升起重物G；当换向阀切换至 • 左位时，放下重物。但在活塞下行 • 时，由于重物作用可能使下降速度过 • 快，缸上腔油液来不及补充，压力降 • 低，而使阀1控制的油压力也降低， • 阀1而被关掉，油缸回油受阻，缸便 • 停下来;然后油缸上腔压力又上升， • 阀l又打开，重物G又继续下行，这样 • 阀l始终处于不稳定状态，油缸便出现 • 时走时停的爬行现象。解决办法适当 • 调大阀l的背压值。
