配电自动化系统的结构及技术指标

配电自动化系统组成

配电自动化系统组成标题：配电自动化系统组成引言概述：配电自动化系统是现代电力系统中的重要组成部分，它能够实现对电力系统的监控、控制和保护，提高电力系统的可靠性和效率。

本文将介绍配电自动化系统的组成部分，以帮助读者更好地了解其工作原理和功能。

一、监测系统1.1 传感器：配电自动化系统中的传感器用于实时监测电流、电压、功率等电气参数，将数据传输给监测系统。

1.2 数据采集器：数据采集器负责收集传感器传输的数据，并将其发送给监测系统进行处理和分析。

1.3 监测系统：监测系统是配电自动化系统的核心部分，它能够实时监测电力系统的运行状态，检测异常情况并及时报警。

二、控制系统2.1 远程控制器：远程控制器允许操作人员通过远程方式对电力系统进行控制，包括开关操作、调节参数等。

2.2 控制中心：控制中心是配电自动化系统的指挥中心，负责对电力系统进行整体调度和控制。

2.3 控制器：控制器是配电自动化系统中的控制设备，用于执行控制指令，实现对电力系统的自动化控制。

三、保护系统3.1 保护装置：保护装置能够监测电力系统中的异常情况，如短路、过载等，及时切断电路以保护设备和人员安全。

3.2 保护逻辑：保护逻辑是保护系统的核心部分，它根据预设的保护逻辑对电力系统进行保护动作。

3.3 保护信号：保护信号是保护系统向控制系统发送的信号，通知控制系统进行相应的控制操作以保护电力系统。

四、通信系统4.1 通信网络：通信网络是配电自动化系统中各个部件之间进行数据传输和通信的基础设施。

4.2 通信协议：通信协议规定了不同设备之间进行通信所遵循的规则和格式，确保数据传输的准确性和可靠性。

4.3 通信设备：通信设备包括路由器、交换机等，用于建立和维护配电自动化系统中的通信网络。

五、人机界面5.1 监控界面：监控界面是操作人员与配电自动化系统进行交互的界面，通常采用图形化显示，直观反映电力系统的运行状态。

5.2 报警系统：报警系统能够及时向操作人员发出警报，提醒其注意电力系统的异常情况。

2024年配网自动化的体系结构及其实现技术

2024年配网自动化的体系结构及其实现技术随着能源需求的增长和电力系统规模的扩大，配电网自动化技术得到了广泛应用。

2024年的配网自动化体系结构将进一步完善，并借助先进的实现技术来提高能源效率、降低运营成本和提升系统可靠性。

本文将重点介绍2024年配网自动化的体系结构及其实现技术，让我们一起来看看未来的配网自动化将会发生哪些变化。

一、体系结构2024年的配网自动化体系结构将建立在以下几个核心模块上：1. 数据采集与传输模块：通过传感器和智能设备收集电力系统的相关数据，并借助通信网络将数据发送到数据处理中心。

数据采集与传输模块将采用先进的通信技术，如物联网、5G等，以实现高速、高效的数据传输和处理。

2. 数据处理与分析模块：在数据处理中心，借助人工智能、大数据分析等技术对采集到的数据进行处理和分析，提取重要信息，并生成预测和优化结果。

数据处理与分析模块将能够实时监测电力系统的运行状态、检测电力故障，并提供相应的控制策略和优化方案。

3. 控制与决策模块：根据数据处理与分析模块提供的信息，控制与决策模块将根据系统实时情况对电力设备进行控制和操作，并制定相应的优化策略。

控制与决策模块将采用智能算法和优化算法来提高系统的效率和可靠性。

4. 安全与保护模块：在配网自动化的体系结构中，安全与保护模块将起到至关重要的作用。

安全与保护模块将借助先进的安全技术，如防火墙、入侵检测等，保障电力系统的安全运行，防止恶意攻击和意外事故的发生。

二、实现技术2024年的配网自动化将依靠以下几种实现技术来提高系统的性能和可靠性：1. 物联网技术：物联网技术将为配网自动化提供强大的数据采集和传输能力。

通过在电力设备上安装传感器和智能设备，实时监测电力系统的运行状态，并将数据传输到数据处理中心。

物联网技术还可以实现设备间的互联互通，提高设备之间的协同工作能力。

2. 人工智能技术：人工智能技术将在数据处理与分析模块和控制与决策模块中发挥重要作用。

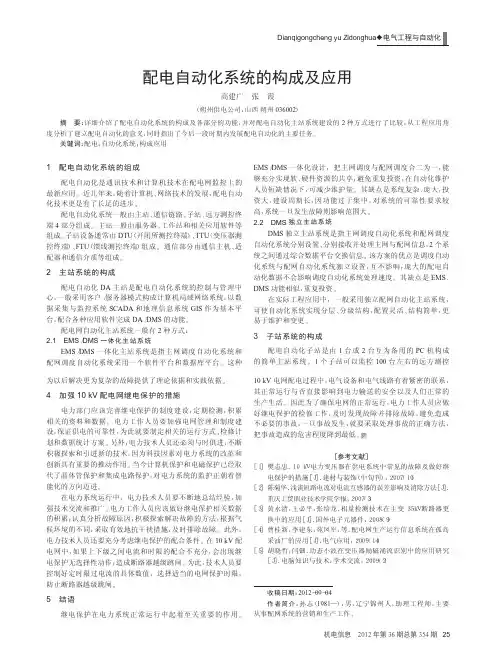

配电自动化系统的构成及应用

为以后解决更为复杂的故障提供了理论依据和实践依据。

4加强10kV配电网继电保护的措施电力部门应该完善继电保护的制度建设，定期检测，积累相关的资料和数据。

电力工作人员要加强电网管理和制度建设，保证供电的可靠性，为此就要制定相关的运行方式、检修计划和数据统计方案。

另外，电力技术人员还必须与时俱进，不断积极探索和引进新的技术，因为科技因素对电力系统的改革和创新具有重要的推动作用。

当今计算机保护和电磁保护已经取代了晶体管保护和集成电路保护，对电力系统的监护正朝着智能化的方向迈进。

在电力系统运行中，电力技术人员要不断地总结经验，加强技术交流和推广。

电力工作人员应该做好继电保护相关数据的积累，认真分析故障原因，积极探索解决故障的方法，根据气候环境的不同，采取有效地抗干扰措施，及时排除故障。

此外，电力技术人员还要充分考虑继电保护的配合条件。

在10kV配电网中，如果上下级之间电流和时限的配合不充分，会出现继电保护无选择性动作，造成断路器越级跳闸。

为此，技术人员要控制好定时限过电流的具体数值，选择适当的电网保护时限，防止断路器越级跳闸。

5结语继电保护在电力系统正常运行中起着至关重要的作用。

10kV电网配电过程中，电气设备和电气线路有着紧密的联系，其正常运行与否直接影响到电力输送的安全以及人们正常的生产生活。

因此为了确保电网的正常运行，电力工作人员应做好继电保护的检修工作，及时发现故障并排除故障，避免造成不必要的事故，一旦事故发生，就要采取处理事故的正确方法，把事故造成的危害程度降到最低。

［参考文献］［１］樊志忠．１０ｋＶ电力变压器在供电系统中常见的故障及做好继电保护的措施［Ｊ］．建材与装饰（中旬刊），２００７（１０）［２］陈菊华．浅谈短路电流对电流互感器的误差影响及消除方法［Ｊ］．重庆工贸职业技术学院学报，２００７（３）［３］黄永清，王必平，张培龙．相量检测技术在主变３５ｋＶ断路器更换中的应用［Ｊ］．国外电子元器件，２００８（９）［４］曹桂新，李建东，苑凤军，等．配电网生产运行信息系统在孤岛采油厂的应用［Ｊ］．电气应用，２００９（１４）［５］胡晓哲，闫钿．动态小波在变压器励磁涌流识别中的应用研究［Ｊ］．电脑知识与技术：学术交流，２００９（２）收稿日期：2012－09－04作者简介：孙志（1981—），男，辽宁锦州人，助理工程师，主要从事配网系统的营销和生产工作。

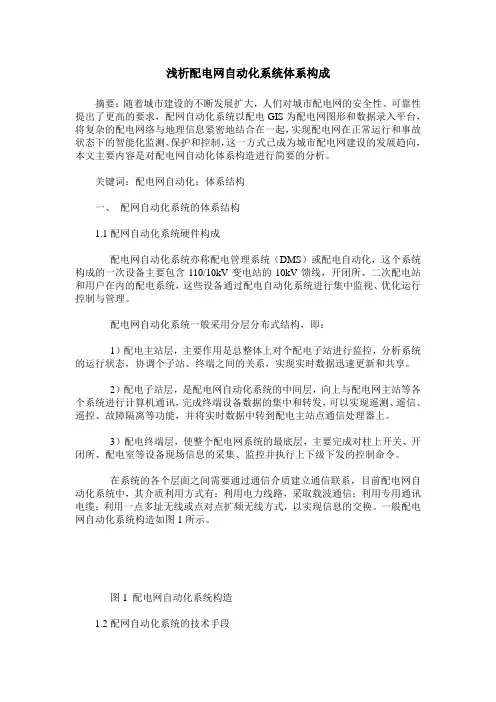

浅析配电网自动化系统体系构成

浅析配电网自动化系统体系构成摘要：随着城市建设的不断发展扩大，人们对城市配电网的安全性、可靠性提出了更高的要求，配网自动化系统以配电GIS为配电网图形和数据录入平台，将复杂的配电网络与地理信息紧密地结合在一起，实现配电网在正常运行和事故状态下的智能化监测、保护和控制，这一方式已成为城市配电网建设的发展趋向，本文主要内容是对配电网自动化体系构造进行简要的分析。

关键词：配电网自动化；体系结构一、配网自动化系统的体系结构1.1配网自动化系统硬件构成配电网自动化系统亦称配电管理系统（DMS）或配电自动化，这个系统构成的一次设备主要包含110/10kV变电站的10kV馈线，开闭所、二次配电站和用户在内的配电系统，这些设备通过配电自动化系统进行集中监视、优化运行控制与管理。

配电网自动化系统一般采用分层分布式结构，即：1）配电主站层，主要作用是总整体上对个配电子站进行监控，分析系统的运行状态，协调个子站、终端之间的关系，实现实时数据迅速更新和共享。

2）配电子站层，是配电网自动化系统的中间层，向上与配电网主站等各个系统进行计算机通讯，完成终端设备数据的集中和转发，可以实现遥测、遥信、遥控、故障隔离等功能，并将实时数据中转到配电主站点通信处理器上。

3）配电终端层，使整个配电网系统的最底层，主要完成对柱上开关、开闭所、配电室等设备现场信息的采集、监控并执行上下级下发的控制命令。

在系统的各个层面之间需要通过通信介质建立通信联系，目前配电网自动化系统中，其介质利用方式有：利用电力线路，采取载波通信；利用专用通讯电缆；利用一点多址无线或点对点扩频无线方式，以实现信息的交换。

一般配电网自动化系统构造如图1所示。

图1 配电网自动化系统构造1.2配网自动化系统的技术手段配网自动化系统是利用了现代电子技术、计算机和网络技术及现代通信技术，将配电网数据和用户数据、电力网结构和地理图形进行信息综合，构成完整的自动化系统，实现配网及其设备正常运行和事故状态下的智能化检测、保护和控制。

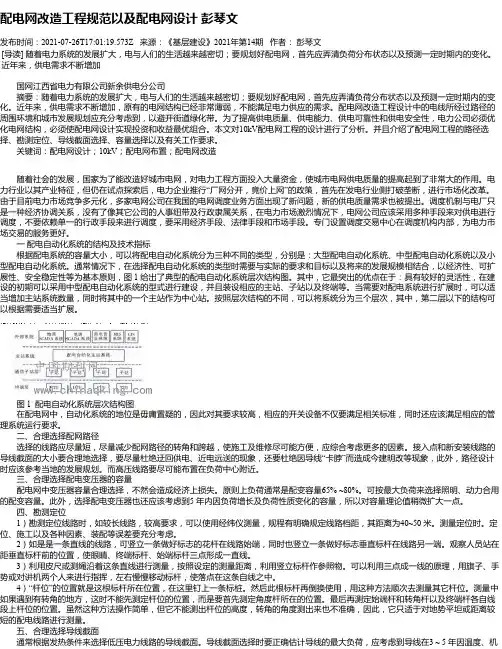

配电网改造工程规范以及配电网设计彭琴文

配电网改造工程规范以及配电网设计彭琴文发布时间：2021-07-26T17:01:19.573Z 来源：《基层建设》2021年第14期作者：彭琴文[导读] 随着电力系统的发展扩大，电与人们的生活越来越密切；要规划好配电网，首先应弄清负荷分布状态以及预测一定时期内的变化。

近年来，供电需求不断增加国网江西省电力有限公司新余供电分公司摘要：随着电力系统的发展扩大，电与人们的生活越来越密切；要规划好配电网，首先应弄清负荷分布状态以及预测一定时期内的变化。

近年来，供电需求不断增加，原有的电网结构已经非常薄弱，不能满足电力供应的需求。

配电网改造工程设计中的电线所经过路径的周围环境和城市发展规划应充分考虑到，以避开街道绿化带。

为了提高供电质量、供电能力、供电可靠性和供电安全性，电力公司必须优化电网结构，必须使配电网设计实现投资和收益最优组合。

本文对10kV配电网工程的设计进行了分析。

并且介绍了配电网工程的路径选择、勘测定位、导线截面选择、容量选择以及有关工作要求。

关键词：配电网设计；10kV；配电网布置；配电网改造随着社会的发展，国家为了能改造好城市电网，对电力工程方面投入大量资金，使城市电网供电质量的提高起到了非常大的作用。

电力行业以其产业特征，但仍在试点探索后，电力企业推行“厂网分开，竟价上网”的政策，首先在发电行业侧打破垄断，进行市场化改革。

由于目前电力市场竞争多元化，多家电网公司在我国的电网调度业务方面出现了新问题，新的供电质量需求也被提出。

调度机制与电厂只是一种经济协调关系，没有了像其它公司的人事纽带及行政隶属关系，在电力市场激烈情况下，电网公司应该采用多种手段来对供电进行调度，不要依赖单一的行政手段来进行调度，要采用经济手段、法律手段和市场手段。

专门设置调度交易中心在调度机构内部，为电力市场交易的服务更好。

一配电自动化系统的结构及技术指标根据配电系统的容量大小，可以将配电自动化系统分为三种不同的类型，分别是：大型配电自动化系统、中型配电自动化系统以及小型配电自动化系统。

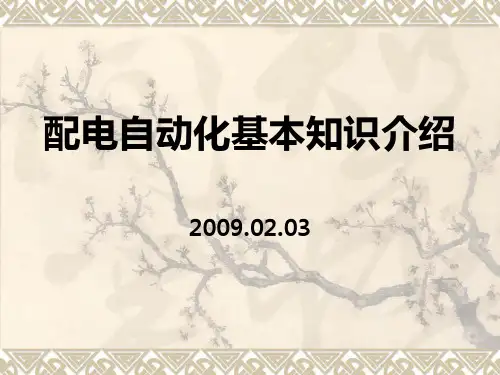

配电自动化基本知识介绍
