定制家具制图标准

福莱威尔家具制图规范
制订制图标准的目的，一是规范设计图纸，减少设计师出错率；二是为了提高生产效率，让计划、生产人员理解设计师的意图，准确无误的理解图纸表达的内容。

设计师在绘制家具图样时必须遵守《制图标准》的各项规定，画出的图样要符合标准规定，设计图纸要求整洁、清晰，有效的表达设计意图。

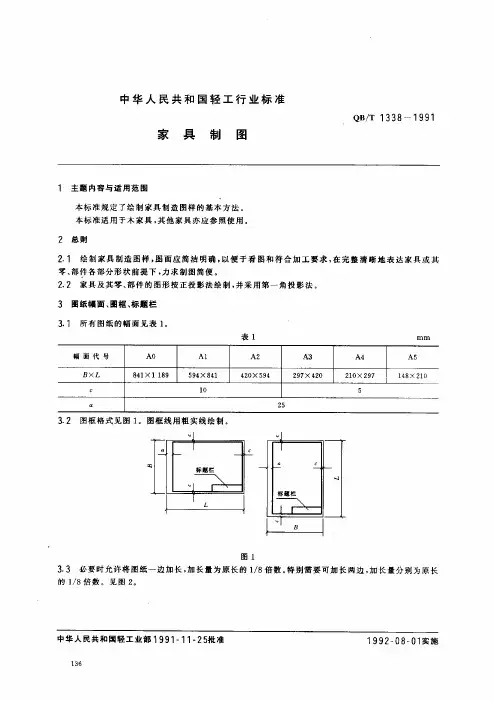

一、图纸幅面、图框、标题栏及材料说明的规定
基本幅面为A4幅面，设计图纸必须为横向；严格按照公司规定图框套用，不能更改。

在图面上除客户、设计师签名外，其余须为电脑打印，字体须为宋体，打印字体不得小于5号字体；材料说明原则上在标题栏内，表达清晰，语言精练、不能前后矛盾。

图纸中设计图与文字比例协调。

在图纸上不能有教育版标记。

二、图纸线型要求（见图纸范例）
粗实线:平面图上房间的轮廓线。

实线：视图上可见的轮廓线。

细实线：尺寸标注线。

虚线：在视图上看不见的结构线，活动台板线。

三、单个家具必须配有家具所在房间平面布置图、柜体外立面图、柜体内立面图、左视图、俯视图；复杂的柜子需要有透视图。

1、家具所在房间平面布局图：
需画出整个房间柱子、横梁、门、窗的位置；家具安装的位置，踢脚的尺寸、与柜子有关联的地方涉及到电话线、插孔位置、电源插孔等，确定是否需要处理。

在平面图上需有楼层、房间名、家具名称。

例：二楼主卧衣柜平面图。

在平面图上需标注柜子的宽度及深度尺寸；分体柜子需标注单个柜子的尺寸。

2、家具外立面图
家具外立面表达家具的轮廓尺寸、柜门的结构尺寸、材料等。

主要有推拉门、平开门、抽屉等。

名称为楼层、房间名、家具名称。

例：二楼主卧衣柜外立面图
（1）推拉门家具设计图还须标注如下内容：
边框所需的材料型号，推拉门内所选用的玻璃、木面、装饰板；有纹理的玻璃、木面和装饰板需用文字标注清楚纹理方向。

边框、横条、阻力器等型材标注在推拉门材料的标题栏内；芯材及纹理方向直接标注在推拉门对应的图纸上。

（2）平开门家具（书柜、衣柜）设计图还须标注如下内容：
设计图需注明平开门所选用的材质；若需配色，需要标注清晰，不能矛盾。

原则上板材与封边条需统一，如有板材与封边条颜色不一致，需在图纸醒目位置特别注明。

设计图需明确表达平开门的方式（嵌门、盖门、半盖）和开启方向（用〈〉虚线表示）。

拉手的型号须注明在图纸的右上方，暗拉手特别注明暗字，并在门板相应位置标注尺寸安装的距边及高度尺寸，横竖方向以图纸表示为据，尤其是暗拉手。

书柜木质玻璃平开门、铝合金平开门应注明边框所选用的材质、宽度（铝合金的需注明型号）、玻璃材质型号。

3、家具内立面图
家具内立面图要能充分显示该家具、及其配件的形状特征，整件家具以家具的正面作为主视图的投影方向，表达清楚家具的造型、功能及功能尺寸。

家具内立面的标识一定要清淅透明，尺寸标注尽量不要重复，它是反应内部结构最重要的视图之一。

它的正确与否，关系整个家具生产完成后是否存在结构上的问题，所以在画内立面图时，应根据设计图确定内部结构，应考虑抽屉、裤架、伸缩镜面、伸降衣架等配件的安装位置，配件名称直接用文字标注在对应位置。

（尽可能的参照公司现有标准执行）名称为楼层、房间名、家具名称。

例：二楼主卧衣柜内立面图
4、左视图
在图幅中，左视图一定放在外立面图的右边，无外立面可放在内立面的右边，绝不允许放在左边。

特别提示：封板在左视图上一定绘制清晰，看不见的封板一定用虚线表示。

名称为左视图，不用有房间名、家具名。

同一深度的柜体，符合公司现有的常规工艺，只需将柜体的高度、深度、分体尺寸标注清楚，不用画侧剖图。

同一深度柜体，不符合公司现有常规工艺（例：18背板、台板内缩、局部无背板、内嵌门等）需画完整的侧剖图表示。

侧剖图上看不见的板件需用虚线表示。

5、俯视图
在图幅中，俯视图一定放在内立面的正下方，绝不允许放在任何其他位置。

名称为俯视图，不用有房间名、家具名。

相同深度的柜体，符合公司现有常规工艺，无需画俯视图；不同深度的柜体，符合公司现有常规工艺，绘制从顶上能看到的俯视图；不符合常规工艺（例：18背板、台板内缩、局部无背板等）需有俯视图的剖视图。

转角柜一律在柜子对应的正下方有俯视图的剖视图。

6、剖视图
假想用剖切面剖开家具或其零、部件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形，即为剖视图。

公司选用全剖视图和局部剖视图。

在绘制剖视图时，需在剖切面标注A——A，在剖切面的正下方或正右方绘制剖视图。

7、透视图（轴测图）
如图纸不能清晰的表达设计内容，需用透视图。

透视图有利于生产工人、安装工人正确理解设计师的设计意图。

8、背立面图
凡涉及到18背板见光，需画背立面图表达。

涉及到客户特殊要求的双面柜，需画背立面图。

在背立面图上需标注扣件是朝内还是朝外。

9、局部放大图
在视图被放大部位的附近，画一个直径8mm的实线圆，作为放大图的索引标志，并在圆内写上数字。

同时，在详图上部附近画一个直径12mm的粗实线圆，圆内写上同样的数字作为详图标志；详图应放置在被放大部分附近，且有关部分尽可能以双折线断开连起来画。

局部放大图需画成与原图不同的比例，并须在图名下标注比例；放大要表示部位的尺寸必须标注清楚。

四、尺寸标注要求：
家具的真实大小以图样所注的尺寸数字为依据，尺寸标注一律以毫米为单位，图纸上不必注出“毫米”或“mm”名称；不能出现毫米以下小数点，不能以其他单位标注。

尺寸标注要清晰，每一形体尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上，外围的尺寸标注线必须在家具视图外，尺寸线与尺寸界线不要交叉，排列要整齐。

标注要求统一按照公司制定的模板执行，限定标注尺寸线、尺寸界线、尺寸起止符号、尺寸数字及标注样式、线型、颜色等（附尺寸样板标注的CAD图纸）
（1）平面图标注：在房间的墙线以外标注，第一层为单个家具的尺寸，第二层为家具所在方向的房间宽度尺寸。

在平面图上需标注房间层高尺寸∨￣2800，吊顶或梁下与柜子有关的尺寸。

（2）内外立面标注：第一层为板材厚度、板间距的内空尺寸线，必须全部标注清晰；第二层为分体柜体的尺寸；第三层为家具的总高度、宽度尺寸。

封板不含在家具总高度内。

（左右都有尺寸标注线，右边的第三层标注线不用标注；上下都有尺寸标注线，上边的第三层标注线不用标注）涉及到柜体中间的宽度、高度尺寸可在柜内对应位置标注，默认18mm板厚，不用标注板厚尺寸；其他板厚尺寸需要标注。

（3）侧视图标注
左视图高度方向第一层标注分体尺寸、封板尺寸，第二层标注柜体总高度尺寸；侧剖图上第一层标注板厚及板间距尺寸、封板尺寸，第二层标注分体尺寸，第三层标注总高尺寸。

宽度方向需标注柜体深度及门板尺寸。

（4）圆、圆弧的尺寸标注：
圆和大于半圆的圆弧均标注直径，直径以符号“φ”表示，表示直径的尺寸线要通过其圆心。

（5）各种开孔的标注：
圆孔以圆心为基点，标注到两个边距的尺寸；方孔标注方孔的长宽尺寸，所在板上的边距尺寸。

（6）异型尺寸的标注：
异型需在单独的页面上以100*100的放样图上放样；并标注最大、最小尺寸。

五、常用的材料符号
玻璃、镜面
玻璃台板
海浪板、飞天板
金属脚
藤艺
六、其他设计说明：
1、如对抽屉、领带盘、裤架等配件有非标设计时，应绘制其大样图或用文字标明清楚。

2、如有抽屉带锁、现场开孔（电脑桌或射灯孔）或其他特殊情况时应在图纸上标明（可用文字说明），以便厂部及时准备工具。

3、推拉柜门倘若过高，无法高层运输时，须在图纸上注明现场组装，此种情况较适用于全木质或局部玻璃的门的现场安装，隐框门、全玻璃门不现场安装。

设计师需根据实际
情况来确定推拉门现场组装，不得有能搬上楼的需要现场组装。

4、暗拉手和玻璃上拉手必须在图纸上标注准确尺寸。

其他明拉手不一定标准详细尺寸，但是要绘制出拉手的大致外形和安装位置及方向。

5、客户单独增加的配件，需在图纸上显眼的地方标注。

以上规范望设计师认真学习、正确理解，从3月1日起的下单图纸按制图规范执行，由计划部统计大家执行规范的情况。

对不能正确理解，计划部反映执行不好的设计师给予临时性处罚。

设计部
2011年2月25日。
