全自动反冲洗过滤器概述全自动反冲洗过滤器是一个能使用低质水进行过滤的过滤器，同时也可用于其他需要过滤的工艺过程，它具有自动反冲洗快速排除杂质功能，一般安装在换热器或执行机构的前面，不定期冲洗排除杂质。
产品特点1.既能保持高的流量，又具有低的压力降2.不需要任何支撑结构，节省空间。
自动反冲洗过滤器技术参数
全自动反冲洗过滤器一、概述我司生产的CNAF系列自动反冲洗过滤器，是一种自清洗密封过滤器，具有在线过滤、除污、排污功能，主要用于各种闭式循环系统（空调系统、工业冷却系统、取暖系统等）的循环水过滤、净化处理。
该系列除污器主要是根据进出水压力差进行反冲洗的操作，以达到自清洗滤网的功能。
二、选型说明：（1）介质工作压力：分为1.0 MPa，1.6 MPa，2.5 MPa,4.0 MPa（2）工作温度：≤100℃（3）过滤精度：0.8-5mm(特殊要求需另行设计)三、工作原理：反冲洗过滤器主要由优质碳钢筒体、滤筒、排污阀、水流导向阀、换向执行器、压差控制器、压力表等组成。
当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出（见图1）。
当过滤器进出水压差达到0.06-0.08MPa之间（或出水压力过低，不能满足后置系统正常运行）时，则需要对滤网进行反冲洗。
关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用图1 正常过滤状态（水流导向阀开启）图2 反洗排污状态（水流导向阀关闭）四、外形尺寸参数:型号 进出水口径D L D1 排污孔径D2 CNAF-FC02-1.050 400 108 25CNAF-FC2.5-1.0 65 500 133 40CNAF-FC03-1.0 80 550 159 40CNAF-FC04-1.0100 600 159 50CNAF-FC05-1.0 125 640 219 50CNAF-FC06-1.0 150 700 273 65CNAF-FC08-1.0200 750 325 65CNAF-FC10-1.0 250 810 400 80CNAF-FC12-1.0 300 1100 460 80CNAF-FC14-1.0350 1200 530 80CNAF-FC16-1.0 400 1300 590 100CNAF-FC18-1.0 450 1500 690 100CNAF-FC20-1.0 500 1600 750 100CNAF-FC24-1.0 600 1700 880 100CNAF-FC28-1.0700 1900 1050 150CNAF-FC32-1.0800 2200 1200 150CNAF-FC36-1.0900 2400 1400 150CNAF-FC40-1.01000 2600 1600 150五、安装与使用:1、安装简单，只需按照设备筒体上箭头指示进水方向连接在管路上；2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放；3、排污管就近接入排水沟，且应保持排污顺畅；4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门；5、控制器的设定方法：（1）出水压力值设定方法：系统运行后，观察进水压力值，将出水口电接点压力表下限值设定为低于进水压力值0.03-0.06MPa 之间，上限值设定为等于进水压力值或略低于进水压力值0.02MPa左右即可。
全自动反冲洗过滤器说明手册新
全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。
全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。
克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。
实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。
二、应用条件1、系统水质酸碱性PH>6.5总碱度<700mg/l (CaCO3计)总硬度+总碱度<800mg/l (CaCO3计)2水温：<0-90℃（流经水处理器的水温）3水压<1.0MPA （特殊可制造<2.5MPA）4浓缩倍率<3.5（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。
2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。
3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。
4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。
5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于1.50米。
6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。
自动反冲洗滤器原理

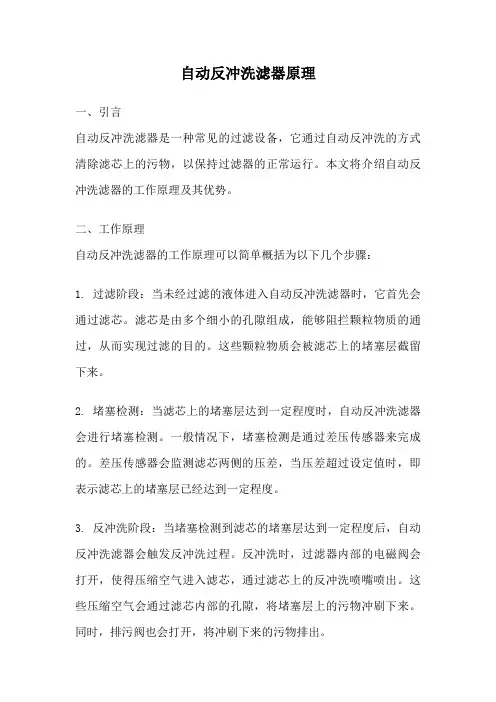

自动反冲洗滤器原理一、引言自动反冲洗滤器是一种常见的过滤设备，它通过自动反冲洗的方式清除滤芯上的污物，以保持过滤器的正常运行。
本文将介绍自动反冲洗滤器的工作原理及其优势。
二、工作原理自动反冲洗滤器的工作原理可以简单概括为以下几个步骤：1. 过滤阶段：当未经过滤的液体进入自动反冲洗滤器时，它首先会通过滤芯。
滤芯是由多个细小的孔隙组成，能够阻拦颗粒物质的通过，从而实现过滤的目的。
这些颗粒物质会被滤芯上的堵塞层截留下来。
2. 堵塞检测：当滤芯上的堵塞层达到一定程度时，自动反冲洗滤器会进行堵塞检测。
一般情况下，堵塞检测是通过差压传感器来完成的。
差压传感器会监测滤芯两侧的压差，当压差超过设定值时，即表示滤芯上的堵塞层已经达到一定程度。
3. 反冲洗阶段：当堵塞检测到滤芯的堵塞层达到一定程度后，自动反冲洗滤器会触发反冲洗过程。
反冲洗时，过滤器内部的电磁阀会打开，使得压缩空气进入滤芯，通过滤芯上的反冲洗喷嘴喷出。
这些压缩空气会通过滤芯内部的孔隙，将堵塞层上的污物冲刷下来。
同时，排污阀也会打开，将冲刷下来的污物排出。
4. 恢复阶段：当反冲洗完成后，自动反冲洗滤器会进入恢复阶段。
此时，电磁阀会关闭，压缩空气停止供给，排污阀也会关闭，滤芯恢复到过滤状态。
这样，自动反冲洗滤器就完成了一次反冲洗过程，为下一次过滤做好准备。
三、优势自动反冲洗滤器相比传统手动清洗滤器具有如下优势：1. 自动化程度高：自动反冲洗滤器能够通过堵塞检测和反冲洗控制系统实现自动化的清洗过程，不需要人工干预。
这样可以减少人工操作，提高工作效率。
2. 清洗彻底：反冲洗喷嘴的高压气体能够穿透滤芯内部的孔隙，将堵塞层上的污物彻底冲刷下来。
相比手动清洗，自动反冲洗滤器能够更彻底地清洗滤芯，提高过滤效果。
3. 无需停机维护：传统手动清洗滤器需要停机维护，而自动反冲洗滤器则可以在过滤过程中进行反冲洗，无需停机。
这样可以节省维护时间，提高设备的连续运行时间。
4. 适用范围广：自动反冲洗滤器适用于各种液体的过滤，包括水、油、化学液等。
自动反冲洗过滤器使用说明、备件说明
为了达到最佳效果及避免故障，请在使用此过滤器前认真阅读此使用手册。
只有在阅读并完全理解所有安全信息后才能使用此过滤器。
反冲洗过滤器 DN25(支架控制器)使用手册件号: 221697 (美国) 件号: 222660 (中国)带三位四通电磁阀件号: 216455 带液压手动三位四通阀反冲洗过滤器 (支架过滤器) – DN25件号: 222660 图号. 86-105893-01件号: 221697 图号. 86-105893-02件号: 216445 图号. 86-105893-03目录目录 (2)安全信息 (2)说明 (3)功能 (3)技术数据 (4)开关标识 (5)更换过滤器元件 (5)只能在规定的使用参数内使用此反冲洗过滤器。
任何修理和维护都只能在系统泄压后进行。
如果反冲洗过滤器与其他的过滤器连接在一起，那么所有的过滤器都必须要泄压。
截止阀不能安装在冲洗出液口，因为反冲洗是在高压下进行的。
当进行修理和维护时，要确保穿着保护装备。
为了确保过滤器和/或者系统的安全操作，必须定期更反冲洗过滤器 (支架过滤器) – DN25件号: 222660 图号. 86-105893-01 件号: 221697 图号. 86-105893-02 件号: 216445 图号. 86-105893-03支架过滤器NG25用作主/全流量压力过滤器。
在液压系统中，它起到保持、过滤及去除液体中的杂质的作用。
水和HFA 可以用作供液液体。
液压系统中的污染物主要是铁屑、油漆、密封橡胶、尘土和水垢所引起的。
这些杂质被传到系统的任何角落。
鉴于阀开关精确度，持续增加液压设备性能导致高需求。
在这之中，通过优化阀体与控制活塞的配合公差来达到此要求。
引发阀元件堵塞的杂质将引发功能即刻故障。
被过滤的液体通过公接头DN25流入过滤器。
正常位置时，液体可以在进液（Pin ）和出液（Pout ）之间流动。
液体流过过滤芯F1和F2后被过滤，然后从出液口流出。
自清洗过滤器：是如何进行冲洗的？
自清洗过滤器：是如何进行冲洗的？自清洗过滤器是一种新型的过滤产品，它通过自动反冲洗技术实现了高效过滤与自动清洗的一体化，为工业生产过程提供了更加便捷和可靠的过滤解决方案。
在使用自清洗过滤器时，随着过滤物质的逐渐积累，会导致过滤器内部压力升高，甚至引起设备堵塞或损坏。
因此，在正常使用中，我们需要对自清洗过滤器进行反冲洗操作，以达到清洗过滤器的目的。
那么，自清洗过滤器是如何进行冲洗的呢？接下来，我们将详细介绍自清洗过滤器的反冲洗过程，方便大家了解它的工作原理和使用方法。
自清洗过滤器的反冲洗过程自清洗过滤器的反冲洗过程是通过内部集成的清洗机构实现的。
当过滤器内部压力升高到一定程度时，清洗机构会自动启动，开启反冲洗程序。
具体的反冲洗过程如下：1. 反侧灌水启动反冲洗程序后，清洗机构会通过特定的管路引入清洗介质，采用反向灌水的方式使过滤膜鼓包。
2. 反向吹扫当过滤膜鼓包到一定程度后，清洗机构会启动压缩空气系统，向过滤膜反向喷出气流，以清除被过滤物质堵塞的细孔。
3. 反冲背洗在反向吹扫后，清洗机构会通过反向泵送系统将被过滤物质冲刷至排污口处，实现自清洗过滤器的完全反冲洗。
4. 恢复到工作状态反冲洗过程完成后，清洗机构会自动停止工作，并恢复到正常的过滤工作状态。
此时，自清洗过滤器会重新开始过滤工作，直到下一次反冲洗操作。
自清洗过滤器反冲洗的应用与优点自清洗过滤器在实际应用中具有很大的优点，主要体现在以下几个方面：1. 高效过滤自清洗过滤器采用高精度过滤膜，可以有效地过滤出微小的杂质和颗粒物，确保了工业生产的安全和稳定性。
2. 自动清洗自清洗过滤器集成了反冲洗机构，实现了自动清洗功能，可以在过滤过程中实现远程、无人值守、24小时的持续运行。
3. 长寿命自清洗过滤器的过滤膜采用高耐用材料，可以在长时间的使用过程中保持高效过滤和长寿命。
总的来说，自清洗过滤器的反冲洗技术，大大提升了过滤效率和工作可靠性，为工业生产的安全和稳定性提供了可靠的保障。
自动反冲洗过滤器总体介绍 过滤器工作原理
自动反冲洗过滤器总体介绍过滤器工作原理一：自动反冲洗过滤器总体介绍概述当达到设定压差或时间，反冲洗程序启动，减速电机驱动反冲洗转臂对准一支滤芯，滤芯下端连接到吸盘，打开排污阀，将滤芯与排污管接通，滤芯外侧与排污口之间的压差驱使滤出清液反向冲洗滤芯内表面滤饼，排入排污管道。
一支滤芯反冲洗完毕后，清洗转臂对准下一支滤芯进行反冲洗。
全部滤芯被逐支反冲洗后，整个过程完成。
减速电机驱动转轴上安装有定位盘及清洗转臂二：自动反冲洗过滤器总体介绍特点1、在线反冲：在系统不停止运行的前提下,能利用系统自身的压力进行各个过滤单元逐个反冲洗，反冲洗时处理流量基本不变。
2、过滤：依据用户的工况和过滤精度选配滤芯。
三：自动反冲洗过滤器总体介绍选型1.处理水量2.系统的管道压力3.实际现场需求的过滤精度溶剂过滤器的使用溶剂过滤器是一种常用的过滤器产品，是为溶剂快速过滤及脱气而设计，紧要应用于高效液相色谱流动相过滤、粒子物质分析和微生物污染检测，是化学试验室常备器材。
溶剂过滤器的使用：1、使用前，必需了解过滤物质是否对滤膜有影响，依据过滤物质类型选择相应材质的滤膜2、滤膜使用前先用蒸馏水清洗，然后在70℃～80℃水中浸泡4小时，或在常温蒸馏水中浸泡12小时3、将过滤器清洗干净（不锈钢过滤器用蒸馏水刷洗即可，玻璃过滤器在不加滤膜的情况下，用正己烷或石油醚进行过滤操作，再用蒸馏水过滤冲洗干净）4、将经过浸泡的滤膜放在滤膜支撑网或玻璃砂芯滤器中心，用过滤漏斗压住滤膜5、将阳极化铝弹簧夹夹住上下法兰边6、将过滤器整体放入消毒高压锅中，进行蒸汽热压灭菌处理（121℃，30分钟），也可接受其它方法处理。
热压消毒时，应避开蒸汽直接单向冲在滤膜上，和防止蒸汽冷凝产生负压而使滤膜破损。
7、接通真空泵电源，按下电源开关，这时应有气泵的运转声音，用手轻触气泵上的抽气口应感到抽气效果，看压力表显示正常，说明真空泵运转正常8、关闭电源，将减压器的调压旋钮完全打开9、将过滤器和真空泵用橡胶管连接好，将过滤的介质倒入滤杯内，注意不要太满10、按下电源开关，调整减压器的调压旋钮，使达到所需要的真空压力，即可开始工作11、过滤完毕后，关闭电源开关，打开减压器的调压旋钮待过滤器内恢复为常压时再将泵与过滤器的连接导管分别。
液压支架反冲洗过滤器工作原理
谢谢观赏 Thanks！
了解更多请登陆万和滤清器网站： 了解更多请登陆万和滤清器网站：
液压支架自动反冲洗过滤器工作原理
自动反冲洗过滤器是一种简单有效的过滤反冲洗设 备,体积小、造价低、自动化程度高,便于运行管理,可 长期无人运行,遇到堵塞后不需更换滤芯,可在十几秒内 完成一台液压支架滤网的清洗。 自动反冲洗过滤器的工作原理自动反冲洗过滤器通 过检测过滤器进出口的压力,控制电磁先导阀的开启,关 闭完成对滤网的冲洗,保持滤网的清洁。高压液体从进 口进入,由外向内经过两个并联的滤网时,乳化液里的细 小颗粒等污染物被拦截在滤网的外侧,变成符合要求的 干净液体。但是，随着污染物的增加,滤网外侧与内部 之间的压差不断上升,当压差达到事先设定的压差值时, 电磁先导阀其中一侧的电磁铁得电,单向阀打开,使高压 液体由滤网内部向外部沿排污口高速流出,将滤网外侧 的污染物冲掉,把滤网外表面冲洗干净。这样就可以实 现滤网的反冲洗。
全自动反冲洗砂滤器工作原理
全自动反冲洗砂滤器工作原理一、全自动反冲洗砂滤器简介全自动反冲洗砂滤器是一种广泛应用于水处理领域的过滤设备。
它采用砂滤技术，通过物理过滤的方式去除水中的悬浮物、杂质、藻类等，提供清洁的水源。
全自动反冲洗砂滤器具有过滤效果好、处理量大、自动化程度高等优点，广泛应用于游泳池、公共澡堂、工业冷却水等场合。
二、全自动反冲洗砂滤器的工作原理全自动反冲洗砂滤器由过滤罐、布水器、排水系统、反冲洗系统等部分组成。
其工作原理主要分为过滤和反冲洗两个阶段。
1.过滤阶段：水流通过进水管进入过滤罐，经过布水器均匀分布到滤层表面。
在流动过程中，水中的悬浮物、杂质等被截留在滤层表面和滤料内部。
经过滤后的清洁水通过出水管排出，完成过滤过程。
2.反冲洗阶段：当过滤器运行一定时间后，滤层表面和滤料内部的杂质积累到一定程度，需要对其进行反冲洗以恢复过滤效果。
此时，全自动反冲洗砂滤器会自动启动反冲洗系统，关闭进出水阀，使过滤罐内的水位上升。
水位达到一定高度后，反冲洗水泵将水从底部打入，通过中心管向上冲刷滤层表面和滤料内部的杂质。
冲洗完成后，打开排水阀，将废水排出。
最后，再次打开进出水阀，使全自动反冲洗砂滤器重新进入过滤阶段。
三、全自动反冲洗砂滤器的优点1.自动化程度高：全自动反冲洗砂滤器配备有微电脑控制系统，可以自动完成过滤和反冲洗过程，大大降低了人工操作的难度和工作量。
2.过滤效果好：采用多层次滤料设计，可以更有效地去除水中的悬浮物、杂质、藻类等，提供清洁的水源。
3.处理量大：全自动反冲洗砂滤器的过滤罐容量大，处理能力强，能够满足大规模用水需求。
4.节能环保：全自动反冲洗砂滤器采用节能设计，可以有效降低能源消耗；同时，设备的自动排污功能可以将废水中的杂质进行有效处理，减少了环境污染。
5.易于维护：全自动反冲洗砂滤器的结构简单、紧凑，方便拆卸和清洗，降低了维护成本。
6.安全可靠：全自动反冲洗砂滤器配备有多重安全保护装置，如压力保护、水位保护等，保证了设备的安全运行。
自动反冲洗叠片过滤器工作原理
自动反冲洗叠片过滤器工作原理自动反冲洗叠片过滤器是一种常用于水处理的设备，可以有效地去除水中的悬浮物和颗粒物。
它不仅具有高效的过滤效果，而且还能够自动反冲洗，减少维护成本和使用人力。
本文将简单介绍自动反冲洗叠片过滤器的工作原理。
工作原理自动反冲洗叠片过滤器主要由多个滤片和滤网组成，滤片和滤网通常由耐高温、耐腐蚀的材料制成。
水通过滤片和滤网时，悬浮在水中的颗粒物和杂质会被滤掉，清澈的水则从过滤器的出口流出。
当滤片和滤网被污染，堵塞或压力达到一定值时，系统会自动进行反冲洗。
反冲洗时，首先关闭进水阀门，打开排水阀门，将滤片和滤网中的废水排出。
同时，反冲水泵将高压水从反洗管道中喷射进入滤片和滤网，将其中的污垢和颗粒物冲走。
经过反冲洗后，滤片和滤网恢复正常状态，可以继续过滤水。
自动反冲洗叠片过滤器工作的原理就是不断循环这个过程，从而不断去除水中的杂质，保证水的清洁和水质的安全。
特点和优势1.高效：自动反冲洗叠片过滤器采用多个滤片和滤网组成，可以高效地过滤水中的悬浮物和颗粒物。
同时，它还具有高处理量和低压降的特点，使其在水处理中得到广泛的应用。
2.自动反冲洗：自动反冲洗叠片过滤器可以根据实际情况进行自动反冲洗，减少了人工维护成本和使用人力。
同时，反冲洗时也不需要停机，更换滤芯也十分方便。
3.维护简单：由于自动反冲洗叠片过滤器具有良好的自清洁功能，因此平时只需要进行定期清洗和维护即可。
4.节能环保：自动反冲洗叠片过滤器在使用过程中会减少废水的排放量，从而达到节能环保的目的。
应用场景自动反冲洗叠片过滤器广泛应用于污水处理，工业循环水处理、冷却水循环处理、市政给水、中央空调、电力、化工等行业。
在这些领域中，水质的清洁度非常重要，自动反冲洗叠片过滤器就可以保证水质的清洁和水的安全运营。
参考文献1.李晓明，常伟民. 自动反冲洗叠片过滤器的开发和应用研究[J]. 省际河流水资源保护, 2017(1):35-36.2.许明泉. 自动反冲洗过滤器在医院中央空调系统中的应用[J]. 环保科技,2017(12):57-58.3.李娜. 自动反冲洗叠片过滤器的设计与研究[M]. 中国科学院大学,2017.以上就是自动反冲洗叠片过滤器的工作原理及其特点和优势，如果您还有其他疑问或想了解更多信息，可以查阅相关资料或者咨询专业人士。
全自动反冲洗过滤器工作原理
全自动反冲洗过滤器工作原理
全自动反冲洗过滤器是一种用于水处理的设备，其工作原理如下：
1. 进水：首先，脏水通过进水管道进入过滤器的上部分。
进水口通常安装有一个预过滤器，用于阻止较大的杂质进入过滤器内部。
2. 过滤：脏水从上部经过过滤介质（通常是砂滤料），其中的杂质被滤除，而清水通过过滤介质向下流动。
3. 累积污垢：随着时间的推移，过滤介质会累积一定量的污垢。
这些污垢会导致过滤效率下降，使水流通量减小。
4. 反冲洗：当累积的污垢达到一定程度时，过滤器会启动自动反冲洗程序。
在反冲洗过程中，过滤器会逆向向上流动水，并且同时开启一个排污阀，使污垢从过滤介质中冲刷出来并被排出。
清洗后的水通过排污阀排入排污系统。
5. 冲洗结束：反冲洗过程通常会持续几分钟，直到过滤介质清洗干净为止。
然后，排污阀关闭，过滤器恢复正常工作状态。
全自动反冲洗过滤器的工作原理简单而高效，可以自动处理大量的水，并保持较高的过滤效率。
它广泛应用于工业、农业和家庭等领域的水处理中。
自动反冲洗过滤器工作原理
自动反冲洗过滤器工作原理
自动反冲洗过滤器是一种常见的过滤设备，用于去除流体中的杂质和固体颗粒。
其工作原理如下：
1. 过滤器介质：自动反冲洗过滤器通常使用一种过滤介质，如砂、
石英砂、活性炭等。
这些介质用于捕捉和保持流体中的杂质和固体颗粒。
2. 过滤过程：当污水或其他待过滤的流体进入过滤器时，介质中的
细小孔隙和间隔会阻挡和捕捉悬浮物和颗粒物，使其无法通过过滤层。
3. 压力差检测：随着过滤过程的进行，随着固体颗粒的积聚，过滤
器的压力差会逐渐增加。
为了确保过滤器正常工作，通常会设置一个压力差检测器，监测进出口之间的压力差。
4. 反冲洗过程：当压力差达到设定值时，自动反冲洗过滤器会自动
启动反冲洗程序。
这通常通过一个控制器或自动化系统完成。
在反冲洗过程中，通常会使用一定的压力水或清洗液，倒流通过过滤介质，从而清除积聚的固体颗粒。
5. 排污和冲洗：在反冲洗过程中，污水会从过滤器中排放出去，同
时冲洗液会把过滤介质上的固体颗粒带走，保持过滤介质的净化性能。
6. 恢复过滤：经过反冲洗后，自动反冲洗过滤器恢复到过滤状态，
重新开始过滤流体，去除杂质和颗粒。
自动反冲洗过滤器的反冲洗过程可以按照设定的时间间隔进行，也可以根据实时监测的压力差进行控制。
这种过滤器的主要优点是无需停机清洗，可以连续运行，提高了操作的便利性和效率。
全自动反冲洗过滤器说明书新完整版
全自动反冲洗过滤器说明书新HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。
全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。
克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。
实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。
二、应用条件1、系统水质酸碱性PH>总碱度<700mg/l (CaCO计)3计)总硬度+总碱度<800mg/l (CaCO32水温：<0-90℃（流经水处理器的水温）3水压< （特殊可制造<）4浓缩倍率<（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。
2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。
3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。
4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。
5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于米。
6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。
自动反冲洗安装标准
自动反冲洗安装标准自动反冲洗过滤器的安装标准包括以下步骤和注意事项：1.设备应采用旁通式安装，以便设备在不停机状态下检修与维护。
同时，设备可以根据现场情况选择水平或垂直安装，但必须按照进出水口方向与管道连接。
当垂直安装时，设备进水口应朝上；水平安装时，排污口应朝下。
2.设备的进水口、出水口、排污口均应加装阀门（排污阀应为快速阀）。
同时，设备之间、设备与墙体之间应留出适当的距离和维修空间。
例如，设备之间净距离及设备与墙体净距离均不小于1000mm，设备与四周应留出不小于500mm的维修空间。
3.设备进出口管道上，应以靠近管口处设置管道支架；直接与容器管口相连接的大于或等于DN150的阀门下面宜设置支架。
4.安装现场应有三相380V工频交流电(三相四线制)。
同时，污水管不应超过5米，以避免背压。
5.在安装自动反清洗过滤器时，只需按照设备筒体上箭头指示进水方向连接在管路上。
设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放。
排污管应就近接入排水沟，且应保持排污顺畅。
6.为便于观察系统工况和日常操作，应在设备的进、出口安装压力表和手动阀门。
在排污时，应根据排污情况，通过开关阀门，对滤网进行10-20秒的冲洗。
7.要注意过滤器的规范应与安装管道匹配。
当过滤器流量不能满足管道要求时，可以并联安装两个（或更多）过滤器。
以上信息仅供参考，具体安装步骤和注意事项可能会因设备型号和现场情况的不同而有所变化。
因此，在进行自动反冲洗过滤器的安装时，建议参考设备制造商提供的详细安装说明和操作手册，以确保设备的正确安装和使用。
自动反冲洗过滤器原理
自动反冲洗过滤器原理
自动反冲洗过滤器是一种用于过滤和清洁液体或气体的装置。
它基于一种称为反冲洗的操作，可以将堵塞在过滤器中的污垢和颗粒物清除出来，恢复过滤器的正常工作状态。
该过滤器由一个过滤介质和一个控制系统组成。
过滤介质通常是一种纤维材料或细小孔径的网格，它可以阻止颗粒物通过，并将纯净液体或气体通过。
控制系统可以根据设定的时间间隔或其他条件来触发反冲洗操作。
在正常工作过程中，液体或气体通过过滤介质流过，颗粒物被捕集在过滤介质的表面或孔径中。
随着时间的推移，这些颗粒物会越来越多，逐渐阻塞过滤器。
当达到一定程度时，控制系统将启动反冲洗操作。
反冲洗操作一般包括以下几个步骤：首先，关闭液体或气体的进入口和出口。
然后，通过控制系统，将一个压力相对较高的清洁介质（如水或空气）逆向地注入过滤器中。
这一压力差可以瞬间破坏掉粘在过滤介质上的颗粒物和污垢，使其从过滤介质上脱落。
最后，通过排放口将清洁介质和被清洁的污垢排出系统。
反冲洗操作完成后，液体或气体再次可以流过过滤介质，恢复过滤器的正常过滤功能。
整个过程通常很快，并且可以连续自动进行多次，以确保过滤器一直保持清洁和高效的工作状态。
自动反冲洗过滤器的原理是通过定期的反冲洗操作来清除过滤
器中的污垢和颗粒物，从而延长过滤器的使用寿命，并保持过滤效果的稳定和高效。
自动反冲洗过滤器工作原理及控制方式
自动反冲洗过滤器工作原理及控制方式自动反冲洗过滤器的工作原理是通过过滤器内的滤网对待过滤的液体进行过滤，将悬浮物、颗粒物等固体杂质截留在滤网上，使液体通过滤网后变得清澈透明。
当滤网上的杂质达到一定程度，需要进行洗涤，以保持过滤效果。
过滤器设有反冲洗机构，通过压缩空气或液体来对滤网进行反冲洗，将截留在滤网上的杂质冲刷下来，以实现过滤网的再生和重复使用。
时间控制方式是根据设定的时间间隔进行反冲洗，无论过滤器内部的差压是否达到反冲洗的条件，都会按照设定的时间进行反冲洗。
这种方式简单易行，适用于过滤介质比较均匀，在一定时间内堵塞相对均匀的情况下使用。
但是，如果滤网长时间没有达到反冲洗的条件，会造成能源的浪费和滤网的过度磨损。
差压控制方式是根据过滤器内部的差压信号来判定是否进行反冲洗。
当差压超过设定值时，表示滤网已经积累了较多的杂质，需要进行反冲洗。
差压控制方式可以根据实际情况动态调整反冲洗的时间和频率，节约能源，延长滤网的使用寿命。
但是，差压控制方式需要具备差压传感器，并进行差压的检测、判定和控制，增加了设备的复杂性和成本。
自动反冲洗过滤器的控制方式还可以结合时间和差压进行控制，称为时间差压双控制。
即在设定的时间间隔内，如果差压超过一定值，则进行反冲洗；如果差压未达到设定值，则不进行反冲洗。
这种方式综合了时间和差压的优点，根据不同的应用场景和杂质的特性进行动态调整，既能够保证过滤效果，又能够节约能源和延长设备的使用寿命。
总之，自动反冲洗过滤器通过滤网对待过滤的液体进行过滤，并通过反冲洗机构对滤网进行清洗，提高过滤效率和延长设备使用寿命。
控制方式有时间控制、差压控制和时间差压双控制等，根据实际应用情况选择合适的方式。
自动反冲洗浅层砂介质过滤器 过滤器工作原理
自动反冲洗浅层砂介质过滤器过滤器工作原理浅层砂滤器，又称为全自动浅层砂滤器，浅层石英砂过滤器，浅层砂滤器的系统是由多个标准高速砂缸单元构成，其内部设有布水器和集水器，拥有双向自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序掌控。
具有反冲洗用水量小，设备安装便利，易于操作等优点。
该设备流量大，无需维护。
依据不同的用户要求，有立式和卧式两个系列。
适用于工业和民用循环水系统的水质处理。
浅层过滤器一般由过滤砂缸与相应的掌控系统填充重量的石英砂构成，也叫砂缸过滤器、浅层砂滤器等。
水处理设计生产的浅层过滤器能依据客户要求定制缸体，定制掌控方式，实现无人值守全自动操作。
浅层介质过滤器是利用石英砂作为过滤介质，在压力下，把悬浮物含量较高的水通过厚度的石英砂过滤，有效的截留去除水中的悬浮物、有机物、胶质颗粒、微生物等，终达到降低水中悬浮物、净化水质效果的一种过滤设备。
全自动反冲洗介质过滤器简介：介质过滤器。
又叫介质过滤系统，它是一种利用过滤介质去除水中各中悬浮物、微生物、其他微细颗粒，达到降低水浊度、净化水质效果的一种U效过滤设备。
常用的滤料有石英砂、活性碳、无烟煤、锰砂等。
运用到农业浇灌、化工、石油、冶金等各行业。
全自动反冲洗介质过滤器过滤状态当系统处于过滤状态时，未经过滤的水通过三层布水器，搭配特别设计的外壳，以接近平流的状态到达过滤器内的填料层。
当水流过填料层时，杂质被截留在填料层内。
过滤器底部蘑菇状的过滤集水器，将过滤后的水均匀地收集并流出。
平流过滤，决议过滤器可以在高的流速下过滤，仍可达到较好的过滤效果。
全自动反冲洗介质过滤器反洗状态随着杂质在填料层中的不断聚积，水头损失将不断增大。
当水头损失到达一d的设定限度时，或者经过一个预先设定好的时间段后，系统将自动转换至反洗状态，以清洗聚积起来的杂质。
对系统来说，常常性的反洗以qin除聚积起来的杂质是B须的。
当系统处于反洗状态时，某个过滤器会将干净的、经过过滤的水通过一个三通反洗阀同时逆流入这个过滤器中。
全自动反冲洗排污过滤器设备工艺原理
全自动反冲洗排污过滤器设备工艺原理
随着环境保护意识的增强和水资源的稀缺，水处理设备和工艺的需求逐渐增长，尤其是那些能够实现自动化、高效、节能、环保的设备更是备受推崇。
而全自动反冲洗排污过滤器设备，则是水处理行业中的佼佼者。
本文将会介绍全自动反冲洗排污过滤器设备工艺原理。
1. 设备原理
全自动反冲洗排污过滤器设备是一种利用过滤网，将水中悬浮颗粒物拦截下来，并在滤网表面形成一层被拦截物的过滤层，通过切换滤渣排放口将污染物排出的水处理设备。
该设备的核心技术是根据水流动状态的变化，自动反冲洗出污物，达到延长设备使用寿命、节约能源、减少人力、降低设备运维成本等效果。
2. 工艺流程
1.水进入过滤器设备，在过滤网上形成一层污渍，起过滤作
用；
2.当过滤器上的污染颗粒聚集到一定程度时，传感器会自动
发送信号关闭原水入口；
3.打开反冲洗阀门，将反洗水注入过滤器，对过滤器进行反
冲洗，污渍随反洗水一起被冲走；
4.在反冲洗的过程中，利用废水排口将污物排出设备，同时
反洗水将污物冲洗到沉淀池中；。
自动反冲洗过滤器工作原理
自动反冲洗过滤器工作原理:该产品主要由优质碳钢筒体、双层不锈钢滤筒、水流导向阀和排污装置组成。
当水通过过滤机的粗滤网后进入细过滤室，脏物在细滤网上逐渐堆积形成一层滤饼0于是在细网的内部与外部产生压力差，当此压力差达到预先设定值,反冲洗控制器控制液压阀和液压缸活塞,水从液压马达室经液压阀流出。
当液压阀打开时，马达室内、收集器以及吸嘴内的压力降至极低点。
这样就引起细网外侧面（清水）和与吸嘴相对的细网内侧面（浊水）之间产生一个压力梯度。
靠这种压力梯产生的反冲运动就清洗净了与吸嘴相对的滤网区域。
当水及脏物经过液压马达时会转动收集器，同时液压缸中的活塞也被驱动带动收集器作轴向运动。
吸嘴的轴向运动和旋转使吸嘴能扫到滤网每一处。
可以使滤网整个清洗干净。
当滤网上的脏物冲洗掉后，压力差消失了，冲洗控制器关闭液压阀，活塞回到它原来的位置，此时整个系统回到原来位置等待下一个清洗循环。
一、自动冲洗排污原理快速清污过滤器具有阻力小、清污过滤质量高、安装操作方便等优点。
在管路系统连续运行不停机的情况下，可进行清扫排污。
过滤器工作时.，蝶阀阀板处于全开状态，介质从左端进入滤材内侧，经滤材过滤后，清洁介质进入管路系统，杂质及污物截流在滤材的容腔内，清扫排污时蝶阀阀板处于关闭状态。
排污管外阀门打工，由于过滤器内介质与排污管外产生压差，介质流向迅速改变，由滤材外侧流入内侧，将杂质及污物排出，在排污过程中过滤器正常运作1、工作过滤正常工作时，水流转向阀为开启状态。
需处理的水通过过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
2、冲洗排污正常冲洗时，水流转向阀为开启状态。
当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。
再关闭排污口上的阀门进入正常工作状态。
3、反冲洗排污反冲洗时，水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Nanjing Bolv Industrial Equipment Co.,Ltd 自清洗过滤 Automatic Self-cleaning Filtration
● 连续过滤 ● 自动清洗 ● 自动反吹 ● 压干排渣
南京博滤工业设备有限公司
工艺概述
南京博滤工业自清洗过滤器产品是一种新型高效过滤设备，有多种结构和工作形式，可采用不同形式的内置滤元，对液相物料中的不溶性固形物、悬浮物、颗粒物杂质进行高效拦截。
当过滤过程到工艺设定时，可在线进行自清洗，在快速清洗完毕后，设备重新恢复到初始过滤状态，从而实现连续过滤运行，无需人工清除滤渣或更换滤元操作。
精细化工、原料药、食品饮料、以及粮油工业等领域的物料固液分离工艺中，Bolndustry 自清洗过滤器产品被广泛应用，具有自动化程度高，无人值守，连续运行和低维护成本等优点。
尤其在应对高固含量（滤渣量）、高粘度物料体系过滤分离时，自清洗过滤器的投入使用，可大大降低人工劳动，同时为企业带来生产高效。
AFC 反冲式自清洗过滤器 ● 产品概述
南京博滤工业AFC 全自动反冲
洗过滤器，适用于高流量、高
流速、低粘度液体过滤场合。
本产品为机电一体化设计，具
有设计合理、过滤效率高、运
行成本低、反洗过程中仍能连
续过滤等优点，广泛应用于冶
金、化工、电力、油田回注水，
以及环保水处理等领域。
过滤器内部集成有多只高性能滤元排列，液体由滤元内侧流向外侧过程中，固体颗粒
物被截留在滤元内侧。
随着污染物的增多，过滤器污染侧与清洁侧之间的压差也逐步
升高，当压差达到设定值时，过滤器开始自动反冲洗工作过程，即反冲洗转盘将会对
滤元进行逐一反冲洗，并排出杂质。
Bolindustry 自动反冲洗过滤器通过过滤，能够有效拦截、滤除各类水及水性低粘度液体(如机加工冷却剂)中的固体颗粒杂质，满足工艺对液体洁净度的要求，也可保护下游关键设备免于颗粒堵塞、磨损或结垢，提高其运行效率与寿命。
● 滤元形式
-- 锥形滤元型AFC-V
适合于小流量或精过滤场合
-- 圆柱形滤元型AFC-H
适合于中等流量或粗精度过滤场合
-- 多反洗转盘型AFC-M
适合于粗精度且超大流量过滤场合
●技术参数
-- 壳体材料：SS304/SS316L/CS
-- 滤元材质：SS304/SS316L；以及进口、国产件可选
-- 过滤精度：25-2000μm
-- 内表面处理：80目抛光/环氧涂层
-- 外表面处理：喷砂/喷漆
-- 设计压力：1.0Mpa标配，其他压力可特殊设计
-- 设计温度：0-200℃
-- 适用粘度：水及低粘性液体，建议小于500cp
-- 杂质含量：建议小于2‰
-- 压差控制方式（50-150kPa）：压差变送器，压差开关
●工作原理
--过滤阶段
液体由AFC自动反冲洗过滤器下进口流入，其中部分液体会直接从滤元下端流入，另一部分从中间分流管中进入过滤器顶部后、再从滤元上端流入。
液体透过滤元内表面后，由过滤器上出口流出，颗粒杂质被截留在滤元内表面，当杂质累积逐渐形成滤饼时，过滤流量也逐渐降低，呈衰减曲线。
-- 定位功能
电机减速机驱动轴上安装有定位装置及清洗转盘，定位装置的每个定位盘与每支滤元一一对应。
南京博滤已设定当清洗转盘与其中的一个定位点对应时(即清洗转盘与滤元精准对位)，定位传感器将输出信号，控制电机减速机停止转动，此时反冲洗阀自动打开并在数秒后关闭，关闭完全后电机再次启动，继续运行到下一个定位点。
-- 反冲洗阶段
当AFC过滤压差或时间到达设定值时，自清洗过程开始。
电机减速机驱动清洗转盘对准一支滤元，反冲洗阀自动打开，将滤元与排污管接通，滤元外侧与排污口之间的压差驱使外侧清洗液反向逆洗滤元内表面的滤饼，并排入排污管道(此过程中，其它滤元仍处于过滤状态，使整个生产线实现不断流清洗)。
当这一支滤元反冲洗完毕后，关闭反冲洗阀，电机减速机运行，驱动清洗转盘对准下一支滤元进行反冲洗操作。
当所有滤元被逐个清洗完毕后，整个反冲洗过程结束，进入正常过滤阶段。
南京博滤工业将结合客户工况需求对以上进行严谨设定。
●运行方式
-- 过滤方向：由内而外过滤
-- 反冲洗方向：由外而内反冲
-- Bolindustry独特的“V”型线隙结构，使反冲洗时效果绝佳，过滤丝宽0.75mm，1mm。
高精度时有多种组合形式选择。
●典型应用
-- Bolindustry自清洗过滤器适用于水及高流量、低粘性的液体过滤场合，液体不贵重或者贵重液体可以回收。
尤其当液体中含有硬颗粒杂质或者絮状杂质等，致使刮刀过滤器不适用的情况下，该自清洗设备更为适合选用。
Nanjing Bolv Industrial Equipment Co.,Ltd
Nanjing Bolv Industrial Equipment Co.,Ltd 南京博滤工业AFC 自动反冲洗过滤器也广泛应用作环保水处理自清洗过滤器，包括生产工艺的循环水，冷却水（电厂/钢铁厂领域等），反渗透及超滤预处理，中水回用，造纸上各种水（原水、热水、低浓度的白水、轴承冷却水、冷却塔水、高低压清水）等。
联络BOLINDUSTRY 南京博滤工业或当地代表处，可获取更多分离与过滤方面技术支持
More Filtration Products
排污门 出门。
