电动采煤机行走部设计设计说明
电牵引采煤机行走部设计
电牵引采煤机行走部设计作者:郭海明郑晓东来源:《中国新技术新产品》2015年第04期摘要:本文主要介绍了行走部壳体与滑靴的加工与机构设计,以及齿轮材料选取与结构设计。
关键词:电牵引采煤机;行走部;材料选取与结构设计中图分类号:TD421 文献标识码:A我国应用采煤机械始于50年代,当时是仿制苏联生产的链式截煤机。
我国采煤机技术发展迅速,到70年代初我国采煤机已经进入能自行设计和生产,适合各煤层的赋存条件的螺旋滚筒采煤机。
80代后期出现了交流电牵引采煤机。
电牵引采煤机的主要特点:采煤机的总体传动采用多部电机横向布置形式,各部件的传动分别独立,各部件之间纵向没有直接的动力传动,完全取消螺旋伞齿传动及通轴结构等纵向布置传动环节,大大地提高了机械传动效率,降低了机体发热程度。
整机由左、右牵引部、左、右行走部、左、右截割部、液压系统、电控系统、喷雾冷却系统、支撑滑靴组、配套滚筒及拖缆架等组成。
行走部是电牵引采煤机的重要组成部分。
行走部由行走机构和行走驱动装置组成。
行走机构由壳体、驱动轮、行走轮、花键轴、心轴和滑靴等主要构件组成。
行走部为左、右对称结构,除壳体外,其余零件均可互换。
零件的可互换性极大提高了采煤机的工作效率。
这在电牵引采煤机的发展史上是一次技术上的跨越。
电牵引采煤机行走机构的驱动装置采用的是电牵引,和以往的牵引方式相比,具有很多优势:安全系数更高;率也更高;牵引机构简单,机构小巧,重量轻。
行走机构的主要零件设计:一、行走部壳体与滑靴的加工与机构设计行走部壳体与滑靴整体采用铸造工艺,要求不应有裂纹、冷隔、未融合、气孔、缩松、缩孔、夹砂、夹渣等现象。
铸造工艺制造周期比较焊接等其他工艺更短,制造难度更低,制造质量更容易保证。
批量生产制造成本低于其他工艺方法。
所以对于行走箱壳体及滑靴采用铸造工艺。
在实际生产过程中铸造工艺被大量采用。
电牵引采煤机工作环境恶劣,机器振动比较大,导致行走箱壳体与其内部零部件及牵引部的链接不稳固。
机械毕业设计352×132630-WD采煤机可调行走箱设计
目录1 绪论 (1)1.1前言 (1)1.2 采煤机概述 (1)1.2.1采煤机发展史 (1)1.2.2 机械化采煤的主要方法 (2)1.2.3 国内外现状 (3)1.2.4 国内电牵引采煤机的应用前景 (4)1.3采煤机简述 (4)1.3.1采煤机的分类和组成 (4)1.3.2 滚筒采煤机的特点 (6)1.3.3 滚筒采煤机的工作原理 (6)2 选题背景 (7)2.1 采煤机行走部的发展 (7)2.2 现代采煤机行走机构简介 (8)2.3 目前采煤机行走机构出现的一些问题 (9)2.4 采煤机设计的目的意义 (10)2.5 完成课题的条件和可行性分析 (10)3 2*132/630-WD型采煤机 (11)3.1 组成 (11)3.2 工作原理 (11)3.3 主要技术参数 (11)3.3.1 适应的煤层采高范围 (12)3.3.2 总体要求 (12)3.4 该型号采煤机主要特点 (12)3.5 使用环境条件 (13)4 采煤机行走箱设计 (13)4.1 基本参数计算 (13)4.1.1 电动机的选择 (13)4.1.2 传动效率计算 (13)4.1.3 传动比及配齿情况 (13)4.1.4 牵引部各轴转速、功率及扭矩 (14)4.2 行走箱传动齿轮啮合参数及校核计算 (15)4.3 行走轮校核计算 (27)4.3.1 摆线齿介绍 (27)4.3.2 轮齿受力分析 (27)4.3.3 行走轮和销齿接触应力分析计算 (28)4.3.4 有限元分析计算行走轮和销齿接触应力 (30)4.4 行走轮弯曲强度分析计算 (36)4.4.1 齿根弯曲强度有限元分析计算 (36)4.5 行走箱内轴的设计 (41)4.5.1 花键轴的设计与校核 (41)4.5.2 心轴的设计与校核 (43)4.6 行走箱各轴承的设计校核计算 (47)4.6.1 滚动轴承设计校核概述 (47)4.6.2 花键轴上轴承校核 (49)4.6.3 心轴轴承校核 (50)4.7 提高采煤机轴承使用寿命的措施 (52)4.8 螺栓的校核计算 (55)4.9 导向滑靴的受力分析 (56)4.10 大功率采煤机导向滑靴的加工 (60)4.11 可调行走箱的概述 (61)5 采煤机的维护 (63)总结 (65)参考文献 (66)翻译部分··············································································错误!未定义书签。
2×132630-WD采煤机可调行走箱设计
本科毕业设计(论文)通过答辩摘要行走机构是采煤机的移动推行机构,其一旦出现问题将导致整个采煤机停止运行,严重影响采煤机的正常生产。
本论文简单地阐述了2×132/630-WD行走箱的设计。
采煤机行走箱是牵引部的一部分,担负着移动采煤机的作用。
采煤机既受井下工作面狭小空间的约束又要适应恶劣的工作条件,所以行走箱要求要尺寸尽量小,又要必须满足承载工况的强度要求。
本设计主要内容包括传动比分配、齿轮设计校核、花键和轴的设计校核,最后从力学方面对行走轮和销齿啮合进行了弯曲强度和接触强度的有限元分析,并对行走机构核心部件之一的导向滑靴在各种工作状况下的受力情况进行了探索性的分析。
通过以上分析计算,设计出采煤机行走箱的整体结构,了解了行走机构非正常损坏、失效的一些原因和规律,为以后的产品设计和优化奠定了一定的基础。
关键词:采煤机;行走机构;弯曲强度;销轨本科毕业设计(论文)通过答辩ABSTRACTHaulage mechanism of shearer is the executive device for the machine’s shift. And as soon as it fails to operate, shearer will stop working, which definitely affects regular production and operation of shearer. So this paper studies some preliminary causes for improper failure and damage of the haulage mechanism. The paper bridfly expounds in the design of the department of walking box of 2×132/630-WD Shearer.The running box is apart of traction of shearer, which is used for moving the shearer. The Shearer not only is limited to narrow space by underground mining, but also has to adapt to bad working conditions.Therefore, the size of the walking box should be as small as possible, and it must meet the required strength bearing conditions. The main contents are distributing the drive ratio and the designing and checking of gears,spline and shaft.The last part of this paper is about force analysis of the engagement between sprocket and pin-rail, which mainly studies bending strength and contact strength by the method of FEA. Finally, guiding shoes of shearer, which are the key parts of its haulage mechanism, are simply analyzed for their force analysis under different working conditions.By the overall study, the box of shearer’s overall structure is worked out, some preliminary causes for the improper failure and damage of haulage mechanism are given, which will provide useful reference for further design and optimization.Keywords:Shearer ;haulage mechanism ;bending strength ;pin-rail本科毕业设计(论文)通过答辩目录1 绪论 (1)1.1前言 (1)1.2 采煤机概述 (1)1.2.1采煤机发展史 (1)1.2.2 机械化采煤的主要方法 (2)1.2.3 国内外现状 (3)1.2.4 国内电牵引采煤机的应用前景 (4)1.3采煤机简述 (4)1.3.1采煤机的分类和组成 (4)1.3.2 滚筒采煤机的特点 (6)1.3.3 滚筒采煤机的工作原理 (6)2 选题背景 (7)2.1 采煤机行走部的发展 (7)2.2 现代采煤机行走机构简介 (8)2.3 目前采煤机行走机构出现的一些问题 (9)2.4 采煤机设计的目的意义 (10)2.5 完成课题的条件和可行性分析 (10)3 2*132/630-WD型采煤机 (11)3.1 组成 (11)3.2 工作原理 (11)3.3 主要技术参数 (11)3.3.1 适应的煤层采高范围 (12)3.3.2 总体要求 (12)3.4 该型号采煤机主要特点 (12)3.5 使用环境条件 (13)4 采煤机行走箱设计 (13)4.1 基本参数计算 (13)4.1.1 电动机的选择 (13)4.1.2 传动效率计算 (13)4.1.3 传动比及配齿情况 (13)4.1.4 牵引部各轴转速、功率及扭矩 (14)4.2 行走箱传动齿轮啮合参数及校核计算 (15)4.3 行走轮校核计算 (27)4.3.1 摆线齿介绍 (27)4.3.2 轮齿受力分析 (28)4.3.3 行走轮和销齿接触应力分析计算 (28)4.3.4 有限元分析计算行走轮和销齿接触应力 (30)本科毕业设计(论文)通过答辩4.4 行走轮弯曲强度分析计算 (36)4.4.1 齿根弯曲强度有限元分析计算 (36)4.5 行走箱内轴的设计 (41)4.5.1 花键轴的设计与校核 (41)4.5.2 心轴的设计与校核 (43)4.6 行走箱各轴承的设计校核计算 (47)4.6.1 滚动轴承设计校核概述 (47)4.6.2 花键轴上轴承校核 (49)4.6.3 心轴轴承校核 (50)4.7 提高采煤机轴承使用寿命的措施 (52)4.8 螺栓的校核计算 (55)4.9 导向滑靴的受力分析 (56)4.10 大功率采煤机导向滑靴的加工 (60)4.11 可调行走箱的概述 (61)5 采煤机的维护 (63)总结 (65)参考文献 (66)翻译部分 (68)英文原文 (68)中文译文 (77)致谢 (84)本科毕业设计(论文)通过答辩1 绪论1.1前言在能源竞争日趋激烈的当今世界,被称为工业的粮食的煤炭在石油能源日渐枯竭的现在愈加重要。
MG1630采煤机牵引部及行走部
牵引部传动系统
减速结构: 两级直齿、两 级行星减速 总减速比: i=157.5/195.5 润滑方式: 飞溅润滑 左右传动件可互换
牵引部行星减速均载机构
通过均载机构补偿 不可避免的制造误差, 均衡各行星轮载荷:
提高承载能力
第二级太阳 轮浮动
降低运转噪声
运行平稳可靠
第一级星星 架浮动
第一级太阳 轮浮动
牵引部分解示意
牵引拆卸示意
行 走 机 构
牵引方式:齿轮-销轨式 适用126或147mm销排 左右互换
行 走 箱 结 构
导向滑靴
楔形接触 面、椭圆安 装孔,适应 工作面水平 弯曲 摆动角 ±10 °,适 应工作面垂 直弯曲
堆焊耐磨 层,提高耐 磨性

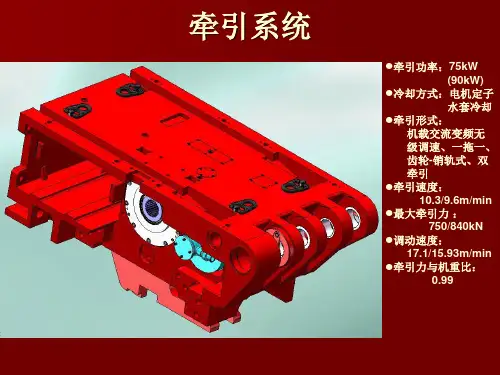

kW (90kW) 冷却方式:电机定子 水套冷却 牵引形式: 机载交流变频无 级调速、一拖一、 齿轮-销轨式、双 牵引 牵引速度: 10.3/9.6m/min 最大牵引力 : 750/840kN 调动速度: 17.1/15.93m/min 牵引力与机重比: 0.99
分别进行热处 理,调整齿面硬 度及韧性,适应 不同啮合情况
解决齿形与磨 齿工艺冲突问题, 提高表面光洁度, 加强耐磨性能 仅更换易磨损 的齿轨啮合部分, 降低备件成本
齿 轨 轮 结 构
内置油脂润滑 腔,改善齿轨轮 组重载轴承工况
采用进口球面 滚子轴承,适应 齿轨轮组轴向摆 动
齿轨轮分解示意
齿轨轮强度分析
利用计算机软件对齿轨轮的弯曲 强度和接触强度进行分析、校核
销齿传动仿真
行 走 机 构 运 转 仿 真
行 走 箱 分 解 示 意
行 走 机 构 拆 卸 示 意
装煤机设计行走部说明书
1 绪论1.1选题的意义随着现代科技的不断发展、进步,矿用机械的科技水平也有了进一步的提高。
装煤机就是近几年发展起来的新型矿用装煤机械,主要用于煤矿井下的坡度不大于±16o的煤及半煤岩巷道中作业。
装煤机适用于煤矿炮掘工作面、地面煤场的矿物装载、转运和露天煤矿开采。
是集装载、运输、行走于一体的全液压装载设备。
可进行连续的作业,还可与矿车、刮板输送机和带式输送机配套使用。
即可在有瓦斯、煤尘或其他爆炸性混合气体的巷道中作业使用,也可用于地面煤场做装载和露天煤矿开采。
由于露天煤业具有生产效率高、开采成本低、安全性高、全部机械化开采的特点,因此露天煤业得到了蓬勃发展,霍林河、伊敏、元宝山、准格尔和平朔已是我国建立的五大露天煤矿基地,而装煤机是露采的重要设备之一,目前我国煤矿煤巷掘进装载机械化水平还较低,因而该机组具有较大的推广应用前景;特别是该机功能齐全它能保证机器工作安全性,可在煤及瓦斯突出和瓦斯突出危险区安全使用,故完全可替代耙斗装载机。
按目前市场预测年需量约100台。
装煤机操纵灵便,具有良好的适应性和过载保护能力;机载电气起动器具有多项保护功能和显示。
除必备功能外还设有开机预警,前后照明,装、卸载点喷雾降尘,液压系统可为液压锚杆铝机提供动力源等。
在矿山生产过程中,采掘作业循环包括钻孔、爆破、通风、装载和运输等工序,其中装载工做最繁重、费时间最多,对采掘生产率的影响很大,是采掘工作中最重要的一个环节。
据统计,在掘进工作循环中,消耗于这一工序上的劳动量,占掘进循环总劳动量的40~70%,时间一般占总循环时间的30~40%。
在井下回采工作中,装载作业也占很大的比重。
所以就需要装载机械配套使用,来解决这一问题。
装煤机的出现对解决装煤问题有很大的帮助。
1.2装煤机的发展过程、方向及趋势由于装载作业的工作环境恶劣,任务繁重,机器的有效利用率较低,生产不高,还有很大部分繁重的手工劳动,所以,如何有效提高现有的装载机械的生产能力,缩短装载作业时间,提高装载作业的机械化程度,研制并推广新的高效的先进装载机械,无疑对加快采掘速度,提高采矿生产效率,降低成本,改善劳动条件,有着很重要的作用。
采煤机截割部设计
1 综述MG500/1200-WD型交流电牵引采煤机为典型代表。
该1.1.2设计蓝图1)整机的设计方案1.1.5截割部、行走部电机的选用截割部:选取型号为YBCS3—500的矿用隔爆型三相交流异步电动机。
行走部:选取型号为YB280S-4的矿用隔爆型三相交流异步电动机。
1.1.6摇臂减速箱有壳体、一轴、第一级减速惰轮组、二轴、第二级惰轮组、中心齿轮组、第一级行星减速器、第二级行星减速器、中心水路、离合器等组成。
1.2.4采煤机的进刀方法1)端部斜切法2)中部斜切法3)正切进刀法1.3采煤机的发展趋势电牵引采煤机仍然是采煤机的发展方向,液压牵引采煤机制造进度高,在井下易被污染,因而维修困难,使用费用高,效率和可靠性则较低。
德国Eickhoff公司于1976年制造出了世界上第一台电牵引采煤机,在随后的20年中,美国、日本、法国、英国等都大力研制并发展了电牵引采煤机。
电牵引采煤机具有良好的牵引特性、可用于大倾角煤层、运行可靠、适用寿命长、反应灵敏、动态特性好、效率高、结构简单、有完善的检测和显示系统。
因此,电牵引采煤机是今后的发展方向,近年来综采高产高效的世界记录都是由电牵引采煤机创造的。
2 设计过程2.2摇臂减速器传动比的安排总传动比等于截割电动机的转速与滚筒的转速比值:电动机转速:1486r/min滚筒转速:37r/min总传动比:1486/min40.1637/minrir==传动比分配:对于采煤机结构的特殊性(如机厚及其约束),对于厚煤层型采煤机一般使用两级圆柱直齿轮减速,带两级2K -H 负号行星齿轮减速。
行星齿轮传动安排在最后一级较合理,既可利用滚筒滚毂内的空间,又可减少前面圆柱直齿轮的传动比和尺寸。
采煤机机身高度受到严格限制,每级圆柱直齿轮传动比一般为34j i ≤ ,行星齿轮46j i ≤ 。
行星齿轮减速级传动比:初步估算第一级行星齿轮减速级传动比为 4.95baH i =查表得可取:a Z =23,b Z =91,g Z =34,3P n =初步估算第二级行星齿轮减速级传动比为 3.96b aH i =查表得可取:a Z =25,b Z =99,g Z =37,4P n =两级圆柱齿轮传动总传动比:40.16 2.054.96 3.95i ==⨯ 为有效利用空间,同时尽可能使所设计的采煤机机身高度较小,传动比应从高速级向低速级递减1j j i i +<,在初步设计时可按:115%~10%j j j i i i ++-=进行选取。
