盖梁(穿心棒法)施工工艺技术方案工艺流程盖梁施工工艺流程图如下图所示:图 1 盖梁施工工艺流程图施工方法测量放样盖梁施工前,由测量人员对已完的墩柱进行复测,墩位中心位置及顶面高程满足设计及规范要求后再进行后续放样。

底模安装完成后,测量人员对底模平面位置及角点标高进行复核,并配合作业人员进行模板尺寸调整,直至模板平面位置、标高均符合设计、规范要求。

穿心棒托架安装根据墩柱上预留的孔位安装穿心棒,穿心棒长度需满足单侧外露50cm,穿心棒安装完成后安装空心钢盒(采用10mm钢板焊制)作为承重牛腿,空心钢盒内径比钢棒直径大10mm,以利于穿入,钢盒套上钢棒后四个角空隙用三角木块塞牢敲紧,防止钢棒在钢盒内移动,在钢盒上表面即钢板平面上安装对口钢楔/螺旋千斤顶作为卸落装置。

图 2 空心钢箱大样图卸落装置安装到位后在其上依次安装横向承重梁、纵向分配梁,在分配梁上再铺设盖梁底钢模,其中承重梁采用I50a工字钢,分配梁采用I14工字钢,为了保证承重梁的整体稳定性,在承重梁梁端每间距300cm设置一道拉杆。

横向分配梁伸出盖梁范围80cm,在其上铺设竹胶板作为工人施工操作平台。

施工作业平台围绕盖梁四周布设一圈,为方便施工,保证施工人员有足够操作空间。

在作业平台四周设置栏杆,要求上横杆高1.2m,下横杆高0.6m,立杆间距1.5m,在栏杆根部设置高度为18cm的挡脚板,挡脚板与栏杆立杆固定牢固。

施工作业平台所使用钢管应做防锈处理,并刷间距为30cm红白相间的油漆,在平台四周挂安全网围挡并设置安全警示标志牌。

混凝土凿毛待墩柱混凝土达到设计强度的50%以上后,对墩柱顶进行凿毛处理,凿除顶部的水泥砂浆和松弱层,直至露出新鲜混凝土骨料,并用清水进行冲洗干净。

底模安装底模采用组合钢模板,由3块标准矩形模板、2块带圆弧模板和2块斜底模组拼而成。

使用前先在现场将模板进行组装,涂刷脱模剂,然后用吊车将模板分节进行拼装。

盖梁底钢模与立柱之间应夹贴一层双面胶浆条。

盖梁施工方案 穿钢棒

盖梁施工方案 穿钢棒

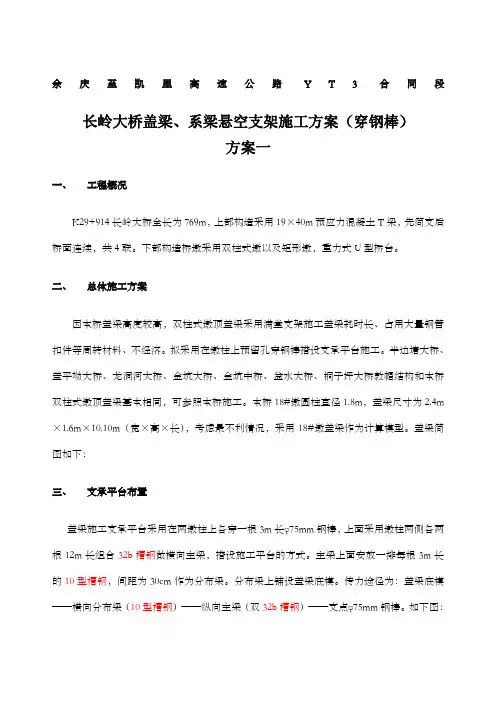

余庆至凯里高速公路Y T3合同段长岭大桥盖梁、系梁悬空支架施工方案(穿钢棒)方案一一、工程概况K29+914长岭大桥全长为769m,上部构造采用19×40m预应力混凝土T梁,先简支后桥面连续,共4联。

下部构造桥墩采用双柱式墩以及矩形墩,重力式U型桥台。

二、总体施工方案因本桥盖梁高度较高,双柱式墩顶盖梁采用满堂支架施工盖梁耗时长、占用大量钢管扣件等周转材料、不经济。

拟采用在墩柱上预留孔穿钢棒搭设支承平台施工。

半边塘大桥、盖平坳大桥、龙洞河大桥、金坑大桥、金坑中桥、盆水大桥、桐子坪大桥敦帽结构和本桥双柱式墩顶盖梁基本相同,可参照本桥施工。

本桥18#墩圆柱直径1.8m,盖梁尺寸为2.4m ×1.6m×10.10m(宽×高×长),考虑最不利情况,采用18#墩盖梁作为计算模型。

盖梁简图如下:三、支承平台布置盖梁施工支承平台采用在两墩柱上各穿一根3m长φ75mm钢棒,上面采用墩柱两侧各两根12m长组合32b槽钢做横向主梁,搭设施工平台的方式。

主梁上面安放一排每根3m长的10型槽钢,间距为30cm作为分布梁。

分布梁上铺设盖梁底模。

传力途径为:盖梁底模——横向分布梁(10型槽钢)——纵向主梁(双32b槽钢)——支点φ75mm钢棒。

如下图:四、计算依据及采用程序本计算书采用的规范如下:1.《公路桥涵施工技术规范》(JTG/T F50—2011)2.《钢结构设计规范》(GB 50017-2003)3.《路桥施工计算手册》(人民交通出版社2001版)4.其它现行施工技术规范及标准五、计算参数1)10型槽钢截面特性10型槽钢间距为30cm截面面积为:A=12.74cm2X轴惯性矩为:I x=198.3cm4X轴抗弯截面模量为:W x=39.4cm3钢材采用Q235钢,抗拉、抗压、抗弯强度设计值[σ]=215Mpa。

2)双32b槽钢横向主梁采用2根32b槽钢,横向间距为180cm。
